LDF 12314 X EU/HA.R - Lave-vaisselle HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Capacité	13 couverts
Classe énergétique	A++
Consommation d'eau	9.5 litres par cycle
Consommation électrique	0.92 kWh par cycle
Niveau sonore	49 dB
Dimensions approximatives	60 x 85 x 60 cm
Poids	45 kg
Programmes de lavage	6 programmes, dont Eco, Intensif, Rapide
Fonctions principales	Départ différé, Séchage à l'air, Protection anti-débordement
Entretien et nettoyage	Filtres à nettoyer régulièrement, bras d'aspersion à vérifier
Pièces détachées et réparabilité	Disponibilité des pièces sur demande, réparabilité notée 8/10
Compatibilités	Compatible avec les tablettes de lavage et les produits liquides
Sécurité	Système de sécurité anti-fuite, verrouillage enfant
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - LDF 12314 X EU/HA.R HOTPOINT

Comment résoudre un problème de bruit excessif lors du fonctionnement du lave-vaisselle HOTPOINT LDF 12314 X EU/HA.R ?

Vérifiez que le lave-vaisselle est de niveau et que les pieds sont bien ajustés. Assurez-vous également que les ustensiles ne touchent pas les parois de l'appareil.

Pourquoi le lave-vaisselle ne démarre-t-il pas ?

Assurez-vous que la porte est correctement fermée, que l'appareil est branché et qu'il n'y a pas de fusible grillé.

Que faire si le lave-vaisselle ne se remplit pas d'eau ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'alimentation n'est pas plié ou obstrué.

Comment nettoyer les filtres du lave-vaisselle HOTPOINT ?

Retirez le filtre en suivant les instructions du manuel, rincez-le sous l'eau courante pour enlever les résidus, puis remettez-le en place.

Pourquoi les plats ne sont-ils pas bien lavés ?

Vérifiez que les bras gicleurs ne sont pas obstrués et que les produits de lavage sont utilisés correctement.

Comment résoudre un problème d'odeur désagréable dans le lave-vaisselle ?

Nettoyez les filtres et vérifiez qu'il n'y a pas de résidus alimentaires coincés. Vous pouvez également faire un cycle de nettoyage avec du vinaigre blanc.

Que faire si le lave-vaisselle fuit ?

Vérifiez que les joints de porte sont en bon état et que les tuyaux ne sont pas endommagés. Assurez-vous également que le lave-vaisselle est de niveau.

Comment réinitialiser le lave-vaisselle HOTPOINT LDF 12314 X EU/HA.R ?

Débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le pour le réinitialiser.

Quel type de détergent utiliser pour le lave-vaisselle ?

Utilisez un détergent pour lave-vaisselle de bonne qualité, en suivant les recommandations du fabricant sur la quantité.

Comment programmer un cycle de lavage ?

Sélectionnez le cycle souhaité à l'aide du panneau de contrôle et appuyez sur le bouton de démarrage.

MODE D'EMPLOI LDF 12314 X EU/HA.R HOTPOINT

Mise en place et mise à niveau Raccordements eau et électricité Conseils pour le premier lavage Caractéristiques techniques

Description de l'appareil, 16

Vue d'ensemble Tableau de bord

Charger les paniers, 17

Panier inférieur Panier à couverts Panier supérieur

LDF 12314

Mise en marche et utilisation,18-19

Mettre en marche le lave-vaisselle Charger le produit de lavage Options de lavage

Programmes, 20

Tableau des programmes

Produit de rinceage et sel régénérant, 21

Charger le produit de rinçage Charger le sel régénérant

Entretien et soin, 22

Coupure de l'arrivée d'eau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyage du filtre d'entrée d'eau Nettoyer les filtres En cas d'absence pendant de longues périodes

Précautions conseils et service, 23

Sécurité générale Mise au rebut Économies et respect de l'environnement Service

Anomalies et remèdes, 24

Hotpoint

ARISTON

Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il accompagne bien l'appareil. Lire attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil. En cas de déménagement, transporter l'appareil verticalement ; si besoin est, l'incliner sur le dos.

Mise en place et mise à niveau

1. Déballer l'appareil et s'assurer qu'il n'a pas été endommagé pendant le transport. S'il est abîmé, ne pas le raccorder et contacter le revendeur.
2. Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L'appareil peut être encastré sous un plan de travail continu (voir feuille de montage).
3. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévisant les pieds avant jusqu'à ce que l'horizontalité de l'appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l'appareil et supprime tout risque de vibrations, bruits et déplacements. 4*. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à l'aide d'une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d'une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (consulter la notice d'instructions encastrée jointe à la documentation)

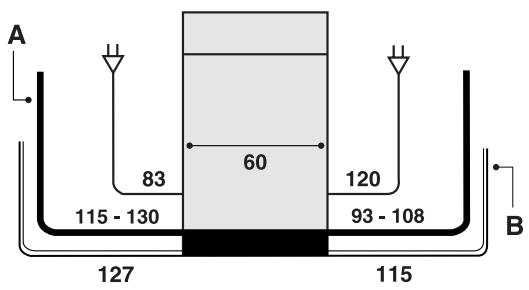

Raccordements eau et électricité

L'adaptation des installations électriques et les travaux de plomberie de l'installation doivent être effectués par du personnel qualifié. Le lave-vaiselle ne doit pas écraser les tuyaux ou le câble d'alimentation électrique. Utiliser des tuyaux neufs pour effectuer le raccordement de l'appareil au réseau de distribution de l'eau. Ne pas réutiliser les anciens tuyaux.

Les tuyaux d'alimentation (A) et d'évacuation (B) de l'eau et le câble d'alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l'installation (voir figure).

Raccord du tuyau d'alimentation de l'eau

• A une prise d'eau froide : bien visser le tuyau d'approvisionnement à un robinet à embout filtré 3/4 gaz ; avant de visser, faire couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés qui pourraient engorger l'appareil.
• A une prise d'eau chaude : en cas d'installation de chauffage centralisé (radiateurs), le lave-vaiselle peut être alimenté avec de l'eau chaude de réseau ne dépassant pas 60°C. Visser le tuyau au robinet en procédant comme pour la prise d'eau froide.

Si la longueur du tuyau d'alimentation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien/agréé (voir Assistance). La pression de l'eau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (voir ci-contre). Faire attention à ce que le tuyau ne soit ni plié ni écrasé.

Sécurité anti-fuite

Pour éviter tout risque d'inondation, le lave-vaisselle est équipé d'un dispositif qui coupe l'arrivée de l'eau en cas d'anomalie ou de fuite à l'intérieur de l'appareil.

Quelques modèles sont équipés d'un dispositif de sécurité supplémentaire New Acqua Stop* qui garantit contre tout risque d'inondation même en cas de rupture du tuyau d'alimentation de l'eau.

Il ne faut en aucun cas couper le tuyau d'alimentation de l'eau car il contient des parties sous tension.

• Présent uniquement sur certains modèles.

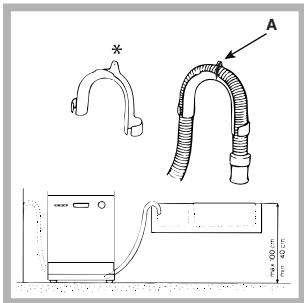

Raccord du tuyau d'évacuation de l'eau

Raccorder le tuyau d'évacuation, sans le plier, à une conduite d'évacuation ayant au moins 4 cm de diamètre. Ou bien l'accrocher au bord d'un évier ; l'extrémité libre du tuyau de vidange ne doit pas être plongée dans l'eau.

Un coude* plastique spécial pour une installation optimale : fixer solidement le coude au mur pour éviter que le tuyau se déplace et déverse l'eau hors du conduit.

La portion de tuyau représentée par la lecture A doit se couvrir à une distance du sol comprise entre 40 et 100 cm (voir figure).

L'utilisation de tuyaux de rallonge est déconseillée.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise dispose de mise à la terre et est conforme aux normes;
• la prise est bien apte à supporter la puissance maximale de l'appareil reportée sur la plaque signalétique fixée à la contre-porte (voir paragraphe Description du lave-vaisselle);
• la tension d'alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contre-porte;
• La prise est bien compatible avec la fiche de l'appareil. Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance) ; n'utiliser ni rallonges ni prises multiples.

Après installation de l'appareil, le câble d'alimentation strictement et la prise de courant doivent être facilement accessibles.

Le câble ne doit être ni plié ni trop écrasé.

Afin d'éviter tout danger, faire changer le cordon d'alimentation abîmé, par le fabricant ou par son service après-vente. r Assistance)

Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Ruban anti-condensation*

Après avoir encastré le lave-vaiselle, ouvrir la porte et coller le ruban adhésif transparent sous le plan en bois pour le protéger contre la formation de condensation.

Conseils pour le premier lavage

Une fois l'installation terminée et tout de suite avant le premier lavage, remplir complètement d'eau le réservoir à sel et ajouter environ 1 kg de sel (voir Produit de rinçage et sel régénérant) : il est tout à fait normal que de l'eau déborde. Sélectionner le degré de dureté de l'eau (voir Produit de rinçage et sel régénérant). - Après remplissage du réservoir à sel, le voyant SEL* s'éteint.

Le manque de remplissage du réservoir à sel peut endommager l'adoucisseur d'eau et l'élément chauffant.

Caracteristiques techniques
Dimensions	largeur 60 cmhauteur 85 cmprofondeur 60 cm
Capacité	14 couverts standard
Pression eud'alimentation	0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 - 145 psi
Tensiond'alimentation	Voir étiquette des caractéristiques
Puisance totaleabsorbie	Voir étiquette des caractéristiques
Fusible	Voir étiquette des caractéristiques
CE	Cet apparil est conforme auxDirectives Communautairessuivantes :- 2006/95/CE du 16/01/2007(Basse Tension) et modificationssuivantes- 89/336/CEE du 03/05/89(Compatibilité Electromagnétique)et modifications suivantes-97/17/CE (étiquetage)-20002/96/CE (DEEE)

• Présent uniquement sur certains modèles.

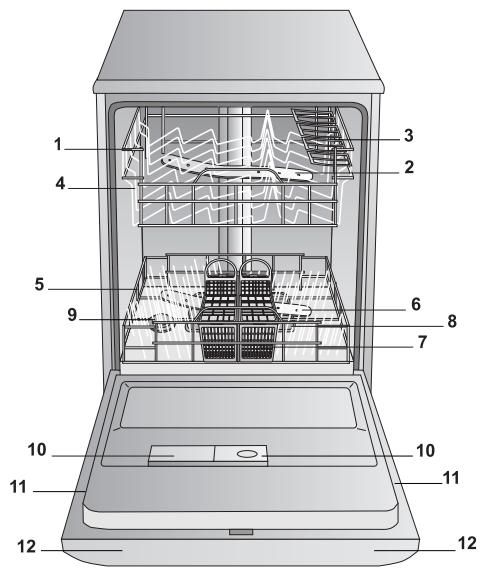

Vue d'ensemble

1. Panier supérieur
2. Bras de lavage supérieur
3. Clayettes rabattables
4. Réglage hauteur du panier
5. Panier inférieur
6. Bras de lavage inférieur
7. Panier à couverts
8. Filtre lavage
9. Réservoir à sel
10. Bacs produits de lavage et réservoir à produit de rangement
11. Plaque signalétique
12. Tableau de bord

Tableau de bord

Uniquement pour modèles tout intégrables. * Présent uniquement sur certains modèles.

Le nombre et les types de programmes et des options varient selon le modèle de lave-vaisselle.

Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et les coupes.

Après avoir chargé le lave-vaisselle, s'assurer que les bras de lavage tournent librement.

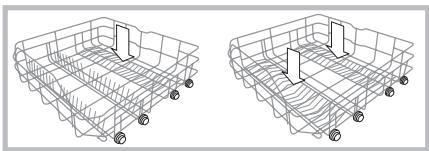

Panier du bas

Le panier du bas peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc.). Selon les exemples de chargement.

Ranger de préférence sur les côtés du panier les plats de service et les grands couvercles sans toutefois bloquer la rotation du bras de lavage supérieur.

Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables* qui peuvent être placés

à la verticale pour ranger des assiettes ou à l'horizontal pour ranger des casseroles et des saladiers.

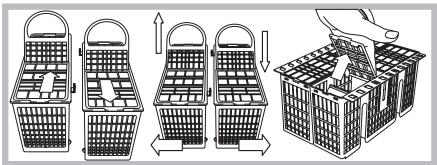

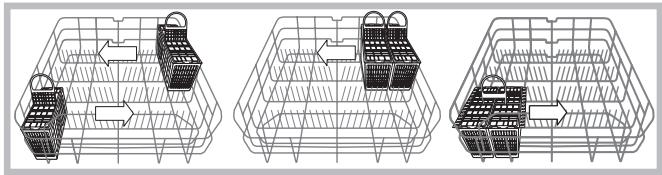

Panier à couverts

Le panier à couverts peut varier selon le modèle de lave-vaisselle : séparable, non séparable, coulissant. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur.

Le panier séparable se détache en deux parties, solution pratique en cas de lavage d'une demi-charge (si cette

option est prévue pour le modèle de lave-vaisselle), il peut coulisser parmi les accessoires fixes ou rabattables pour aller se placer dans n'importe quel coin du panier du bas.

• Ils sont équipés tous deux de rabats coulissants qui permettent de ranger les couverts.

Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

Panier du haut

Y ranger la vaisselle fragile et légère : verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les exemples de chargement.

• Tasses et tasses à café, couteaux longs et pointus, couverts de service : les placer sur les étagères rabattables.

Étagères rabattables à inclinaison variable

• L'inclinaison permet de gagner de la place dans le panier supérieur, de ranger des verres à pied de longueur différente et d'améliorer les performances de séchage.

Inclinaison b

• Soulever l'étagère rabattable, la faire glisser légèrement et la placer selon l'inclinaison désirée.

Régler la hauteur du panier supérieur

Pour optimiser le rangement de la vaisselle, possibilité de régler le panier supérieur en position haute ou basse : (pour les modèles équipés de cycle Baby, placer le panier supérieur en position basse pour procéder à des chargements Baby).

Régler de préférence la hauteur du panier quand ce dernier est VIDE.

Ne jamais soulever ou abaisser le panier d'un seul côté.

Ouvrir les butées des glissières du panier à droite et à gauche et sortir le panier. Positionner le panier en position haute ou basse, le faire glisser le long des glissières jusqu'à ce que les roues avant entrent elles aussi et referer les butées (voir figure).

Si le panier est équipé de poignées Espace double* (voir figure), sortir le panier du haut en fin de course, saisir les poignées sur les côtés du panier et déplacer vers le haut ou vers le bas; laisser retomber le panier sans le lâcher.

Étagères rabattables baby*

Les modèles de lave-vaisselle avec Cycle Baby sont fournis équipés d'étagères rabattables spéciales pour le lavage de biberons, bagues et tétines. (voir feuille d'instructions jointe à la documentation)

Vaisselle n'allant pas au lave-vaisselle

• Objets en bois, avec des manches en bois ou en corne ou ayant des parties collées.
• Objets en aluminium, cuivre, laiton ou étain.
• Vaisselle en plastique thermorésistant.
• Porcelaines anciennes ou peintes à la main.
• Argenterie ancienne. Les pièces d'argenterie non ancienne peuvent par contre être lavées avec un programme délicat après s'être assuré qu'elles ne touchent pas à d'autres métaux.

Nous conseillons d'utiliser de la vaisselle adaptable au lave-vaisselle.

Choisir la langue

Appuyer sur ON/OFF, un bip bref retentit et la langue sélectionnée s'affiche.

Faire défiler la liste des langues, à l'aide de la touche DÉPART DIFFÉRÉ pour avancer et celle de DEMI-CHARGE pour revenir en arrière, jusqu'à la langue voulue. Appuyer sur la touche P pour confirmer et entrer automatiquement dans la liste des programmes de lavage.

À chaque allumage qui suit la première mise en service, le lave-vaisselle affiche la liste des programmes.

Pour modifier le choix de la langue après la première mise en service, il suffit d'appuyer simultanément pendant quelques secondes sur la touche P et sur la touche de DÉPART DIFFÉRÉ.

Mettre en marche le lave-vaisselle

1. Ouvrir l'arrivée d'eau.
2. Appuyer sur la touche ON-OFF : un bip court retentit, le voyant ON/OFF et l'afficheur s'allument.
3. Ouvrir la porte et doser le produit de lavage (voir plus bas).
4. Charger les paniers (voir Charger les paniers) et fermez porte.
5. Pour sélectionner le programme selon le type de vaisselle et son degré de salissure (voir tableau des programmes), appuyer sur la touche P.
6. Sélectionner les options de lavage (voir ci-contre).
7. Appuyer sur la touche Marche pour faire démarrer le lavage : un bip prolongé signale le démarrage du programme et le nom du programme sélectionné ainsi que le temps de lavage restant s'affiche.
8. À la fin, deux bips courts et un bip prolongé annoncent la fin du programme et le message FIN DE CYCLE s'affiche à l'écran. Éteindre l'appareil par pression sur la touche ON-OFF, fermer le robinet de l'eau et débrancher la fiche de la prise de courant.
9. Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas. L'ordre d'affichage des programmes s'actualise selon leur fréquence d'utilisation. A PROGRAMMES AUTO*: grâce à un capteur spécial, ce modèle de lave-vaisselle peut évaluer le degré de salissure et sélectionner le lavage le plus efficace et le plus économique. La durée des programmes automatiques peut varier du fait de l'intervention du capteur. A En cas de vaisselle peu sale ou précédemment rinçée à l'eau, réduire considérablement la quantité de produit de lavage.

Modifier un programme en cours

En cas d'erreur de sélection d'un programme, il est possible de le modifier, à condition qu'il vienne tout juste de démarrer : pour changer un cycle de lavage en cours, éteindre puis rallumer l'appareil par une pression prolongée sur la touche ON/OFF, sélectionner ensuite le nouveau programme et les options désirées.

Introduire de la vaisselle en cours de lavage

Appuyer sur la touche Marche/Pause, (la touche se met à clignoter). Ouvrir la porte en faisant attention à la vapeur

Chaude qui s'échappe et introduire la vaisselle. Appuyer sur la touche Marche/Pause (lumière fixe) : le cycle report après un bip prolongé.

Appuyer sur la touche Marche/Pause permet d'arrêter l'appareil en pause, le programme et le départ différé éventuellement sélectionnés sont stoppés.

Pendant cette phase, aucun changement de programme n'est possible.

En cas d'ouverture de la porte en cours de lavage ou de coupure de courant, le programme s'arrête. Il redémarre du point où il a été interrompu lorsque le courant revient ou que la porte est refermée.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d'un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue l'environnement.

A N'utiliser que du produit de lavage spécial lave-vaisselle.

A NE PAS UTILISER de produits pour laver la vaisselle à la main.

Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.

A L'utilisation de pastilles n'est conseillée que pour les modèles qui prévoient l'options PASTICLES MULTIFONCTION.

Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel.

bac A: Produit de lavage

bac B: Produit de prélavage

1. Appuyer sur la touche D pour ouvrir le couvercle C.
2. Pour doser le produit de lavage, se reporter au tableau des programmes:
3. en poudre : bacs A et B.
4. pastilles : si le programme en prévoit 1, placer cette dernière dans le bac A et fermer le couvercle ; s'il en prévoit 2,

mettre la deuxième dans le fond de la cuve.

1. Éliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusqu'au déclic.

Options de lavage*

La sélection, la modification ou l'annulation des OPTIONS n'est possible qu'après avoir choisi le programme de lavage et avant d'appuyer sur la touche Marche/Pause.

Seules les options compatibles avec le programme peuvent être sélectionnées. Si une option n'est pas compatible avec le programme sélectionné, (voir tableau programmes) la LED correspondante clignote 3 fois de suite et 2 bips courts retentissent.

En cas de sélection d'une option incompatible avec une option précédemment sélectionnée, celle-ci clignote 3 fois de suite, 3

bips retentissent puis elle s'éteint, tandis que la dernière sélection effectuée reste allumée.

Pour désactiver une option sélectionnée par erreur, appuyer à nouveau sur la touche correspondante.

Pastilles multifonction*

Cette option permet d'optimiser le résultat de lavage et de séchage.

En cas d'utilisation de pastilles multifonction, appuyer sur la touche PASTILLLES MULTIFONCTION qui s'allume. Pour désactiver cette option, appuyer à nouveau sur la touche.

L'option "Pastilles Multifonction" prolonge la durée du programme.

L'option pastilles multifonction reste mémorisée lors des allumages suivants de l'appareil à moins qu'elle n'a été désactivée. L'utilisation de pastilles n'est conseillée qu'en présence de l'option PASTILLES MULTIFONCTION. Cette option est déconseillée pour les programmes qui ne prévoient pas l'utilisation de pastilles multifonction.

(voir tableau des options).

Option shorttime*

Cette option permet de réduire la durée des principaux programmes tout en assurant les mêmes performances de lavage et de séchage.

Après avoir sélectionné le programme, appuyer sur la touche Option ShortTime, l'allumage du voyant et un bip court annoncent que la sélection a eu lieu.

Pour désactiver cette option, appuyer à nouveau sur la même touche.

Option good night*

Cette option permet un fonctionnement encore plus silencieux en prolongeant la durée des programmes, idéale car elle permet de profiter du tarif électricité nocturne.

Après avoir sélectionné le programme, appuyer sur la touche Option Good Night, l'allumage du voyant et un bip court annoncent que la sélection a eu lieu.

Pour désactiver cette option, appuyez à nouveau sur la même touche.

Les Options ShorTime et Good Night ne sont pas compatibles entre elles.

Les Options ShortTime et Good Night ne sont pas compatibles avec l'option DEMI-CHARGE.

Séchage super

Pour améliorer le séchage de la vaisselle, appuyer sur la touche SECHAGE SUPER qui s'allume. Pour désactiver l'option, appuyer une nouvelle fois.

L'option SÉCHAGE SUPER prolonge la durée du programme.

Programme auto-nettoyage

Ce programme de lavage spécial pour l'hygiène intérieure du lave-vaisselle permet de le laver à fond et de réduire ainsi la formation de mauvaises odeurs.

Demi-charge panier supérieur ou inférieur

Le programme demi-charge permet de laver une petite vaisselle et de faire des économies d'eau, d'électricité et de produit de lavage. Sélectionner le programme, appuyer sur la touche DEMI-CHARGE : le triangle correspondant à la charge s'allume et le lavage n'est lancé que dans le panier supérieur ou que dans le panier inférieur. Pour désactiver cette option, appuyer à nouveau sur la touche.

La demi-charge n'est pas compatible avec l'option Good Night et avec l'option ShortTime. Penser à ne ranger la vaisselle que dans le panier supérieur ou inférieur et à réduire de moitié la quantité de produit de lavage.

Mieux vaut utiliser un produit de lavage en poudre. Cette option n'est pas utilisable avec le programme : Rapide.

Départ différé

Possibilité de différer le départ du programme de 1 à 24 heures: 1. après avoir sélectionné le programme de lavage et toute autre option possible, appuyer sur la touche DÉPART DIFFÉRÉ: le symbole du Départ différé se mettra à clignoter. Sélectionner à l'aide de la même touche à quel moment on peut faire démarrer le cycle de lavage (de 1 à 24 heures). 2. Confirmer son choix à l'aide de la touche MARCHE/PAUSE, le symbole cesse de clignoter, le compte à rebours commence et le message Démarrage... s'affiche, le retard sélectionné clignote et la touche MARCHE/PAUSE cesse de flasher (lumière fixe). 3. À l'expiration du délai d'attente, un bip prolongé retentit, le voyant du DÉPART DIFFÉRÉ s'éteint et le programme démarre. Pour désactiver un DÉPART DIFFÉRÉ, appuyer sur la touche DÉPART DIFFÉRÉ jusqu'à affichage de OFF.

Aucune sélection de Départ différé n'est plus possible en cours de cycle.

Le programme de lavage AUTO-NETTOYAGE doit être effectué à vide et avec des produits d'entretien spéciaux lave-vaisselle monodose (se conformer aux instructions reportées sur l'emballage).

En cas de vaisselle peu sale ou précédemment rinçée à l'eau, réduire considérablement la quantité de produit de lavage. Le nombre et les types de programmes et des options varient selon le modèle de lave-vaisselle.

Indications sur lechio des programmes	Programme	Produit de lavage (A) = bac A (B) = bac B			Programmes prévoyant le séchage	Options	Durée du programme (tolerance ±10% Hrs. Min
		Poudre	Liquide	Pastilles
Vaissselle et casseroles très sales (déconseillé pour la vaissselle fragile)	Super Lavage	35 g (A)	35 ml (A)	1 (A)	Oui	A-B-C-D-E	2:15'
Vaissselle et casseroles normalement sales. Programme standard quotidien.	Normal	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Oui	A-B-C-D-E-F	1:45'
Vaissselle du jour en quantité réduite. (4 couverts + 1 casserole + 1 poèle).	Quotidien 60'	25 g (A)	25 ml (A)	1 (A)	Non	A-B-C	1:00'
Lavage préalable dans l'atte de compléter le chargement au repas suivant	Trempage	Non	Non	Non	Non	A - B	0:08'
Lavage écologique à faible consommation d'électricité pour vaissselle et casseroles.	Eco* 50°C	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Oui	A-B-C-D-F	2:45'
Cycle économique et rapide pour vaissselle peu sale, tout de suite après l'utilisation. (2 assiettes +2 verres +4 couverts +1 casserole + 1 petite poèle)	Rapide 25'	25 g (A)	25 ml (A)	1 (A)	Non	A - C	0:25'
Cycle économique et rapide pour vaissselle fragile ne supportant pas les hautetempératures, tout de suite après l'utilisation. (verres à pied panier supérieur + assiettes fragiles panier inférieur).	Cristal	35 g (A)	35 ml (A)	1 (A)	Oui	A-B-C-D	1:30'
Lavage différéncié dans les deux paniers : délicat dans celui du haut pour verres et cristal, énergétique dans celui du bas pour les casseroles.	Duo Wash	35 g (A)	35 ml (A)	1 (A)	Oui	A-C-D-E	1:43'
Casseroles extrémement sales ou avec incrustations d'aliments.	Intensif	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)1 (fond de cuve)	Oui	A-B-C-D	2:07'
Cycle de rincege et de séchage pour vaissselle peu utilisée ; à dépoussiérer seulement.	Special Invité	Non	Non	Non	Oui	A-B-D	0:32'
Cycle de lavage pour l'hygiène des biberons, bagues, tétines, lavés en même temps qu'assiettes, tasses, verres et couverts. Charger uniquement le panier du haut..	Cycle Bébé	20 g (A)	20 ml (A)	Non	Oui	A	1:20'
Cycle de lavage spécial pour l'hygiène intérieure du lave-vaisselle à utiliser à VIDE avec des produits d'entretien spéciaux lave-vaisselle.	AutoNettoyage	Non	Non	Non	Non	A	0:40'

Remarques:

Pour obtenir des performances optimales avec les programmes "Quotidien et Rapide 25", il est conseillé de respecter le nombre de couverts indiqué.

• Le programme Eco est conforme à la norme EN-50242. Il a une durée de lavage plus longue que les autres programmes mais c'est aussi celui qui consomme le moins d'énergie et qui respecte le plus l'environnement.

Note pour les laboratoires d'essai : pour toutes informations détaillées sur les conditions d'essai comparatif EN, s'adresser à : [e-mail]

Pour simplifier le dosage du produit de lavage, prendre note que :

1 cuillère à soupe = 15 gr. de poudre = 15 ml de liquide environ - 1 cuillère à café = 5 gr. de poudre = 5 ml de liquide environ

N'utiliser que des produits de lavage spéciaux lave-vaisselle. Ne pas utiliser de sel alimentaire ou industriel ni de produits pour lavage de la vaisselle à la main. Se conformer aux instructions reportées sur l'emballage. En cas d'utilisation d'un produit multifonction, pas besoin d'ajouter de produit de rinçage mais nous conseillons par contre d'ajouter du sel, du rondou en cas d'eau dure ou très dure. Se conformer aux instructions reportées sur l'emballage. S'il n'y a pas de rajout de sel ni de produit de rinçage, il est normal que les voyants SEL et PRODUIT DE RINÇAGE restent allumés.

Charger le produit de rinçage

Le produit de rinceage aide au séchage de la vaisselle car il fait glisser l'eau de la surface et évite ainsi la formation de traces ou de taches.

Il faut remplir le réservoir à produit de rinceage:

• Quand le voyant PRODUIT DE RINÇAGE* du bandeau s'allume;

1. Ouvrir le réservoir en tournant le couvercle (G) dans le sens inverse des aiguilles d'une montre.
2. Verser le produit de rincage sans le faire déborder. Si cela se produit, nettoyer aussitôt avec un chiffon sec.
3. Revisser le couvercle.

Régler la dose de produit de rinçage

Si le résultat du séchage n'est pas satisfaisant, le dosage du produit de rinceage peut être réglé. À l'aide d'un tournevis agir sur le dispositif de réglage (F) et l'amener sur une des 6 positions au besoin (il est réglé en usine sur 4):

• si la vaisselle présente des traces, l'amener sur des chiffres plus bas (1-3).
• s'il y a des gouttes d'eau ou des taches de calcaire, le régler sur des chiffres plus élevés (4-6).

Réglage de la dureté de l'eau

Chaque lave-vaisselle est équipé d'un adoucisseur d'eau qui, grâce à du sel régénérant spécial lave-vaisselle, fournit de l'eau de lavage sans calcaire.

Ce lave-vaisselle permet d'opérer un réglage pour réduire la pollution et optimiser les performances de lavage selon la durée de l'eau. Se renseigner auprès de l'organisme distributeur de l'eau.

• Appuyer sur la touche ON/OFF pour allumer l'appareil.
• Appuyer quelques secondes de suite sur la touche P; deux bips courts retentissent, l'inscription "DURETE EAU" s'affiche et le numero de réglage de la durée sélectionné clignote lentement sur l'afficheur (l'adoucisseur d'eau est réglé en usine sur le n° 3).
• Appuyer sur la touche DÉPART DIFFÉRÉ (niveau de 1 à 5) ou sur la touche DEMI-CHARGE (niveau de 5 à 1) jusqu'à atteindre la durée désiérée (1-2-3-4-5* consulter le tableau de durée de l'eau), jusqu'à 5 niveaux maximum. Appuyer sur la touche P pour confirmer.
• Pour quitter cette fonction, attendre environ 30 secondes ou appuyer sur une autre touche des options ou éteindre l'appareil à l'aide de la touche ON/OFF.

En cas d'utilisation de pastilles de lavage multifonction, remplir tout de même le réservoir à sel.

Tableau de dureté de l'eau
°dH		°fH		mmol/l		niveau
0	6	0	10	0	1	1
6	11	11	20	1,1	2	2
12	17	21	30	2,1	3	3
17	34	31	60	3,1	6	4
34	50	61	90	6,1	9	5*
De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel. * ce type de sélection peut légèrement prolonger la durée des cycles.

(°dH = dureté en degrés allemands - °fH = dureté en degrés français - mmol/l = millimol/litre)

Charger le sel régénérant

Pour obtenir de bons résultats de lavage, s'assurer que le réservoir à Sel n'est jamais vide. Le sel régénérant élimine le calcaire présent dans l'eau et évite ainsi qu'il ne se dépose sur la vaisselle.

Le réservoir à Sel qui se trouve dans la partie inférieure du lave-vaisselle (voir Description) doit être rempli:

• quand le flotteur vert * n'est plus visible à travers le couvercle du sel;
• quand le voyant SEL* du bandeau s'allume;

1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d'une montre.
2. Lors de la première mise en service : remplir le réservoir d'eau à ras bord.
3. Utiliser l'entonnoir* (voir figure) pour

Remplir le réservoir de Sel à ras bord (1 kg environ). Il est tout à fait normal qu'il y ait un peu d'eau qui déborde.

1. Enlever l'entonnoir, éliminer les résidus de sel sur le filetage. Avant de revisser le couvercle, il faut le rincer à l'eau courante en le plaçant tête en bas et en faisant couler l'eau à travers les quatre fentes en étoile situées dans la partie inférieure du couvercle. (Bouchon réservoir à sel avec flotteur vert )

Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l'intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l'adoucisseur).

En cas de rajout de sel, effectuer cette opération juste avant un cycle de lavage pour éliminer aussi la solution saline qui a débordé. * Présent uniquement sur certains modèles.

Coupure de l'arrivée d'eau et de courant

• Fermer le robinet de l'eau après chaque lavage pour éviter tout risque de fuites.
• Débrancher la fiche de la prise de courant lors du nettoyage de l'appareil et pendant tous les travaux d'entretien.

Nettoyer le lave-vaisseau

• Pour nettoyer l'extérieur et le bandeau de commande, utiliser un chiffon humide non abrasif. N'utiliser ni solvants ni abrasifs.
• Pour nettoyer la cuve intérieure et enlever toute tache, utiliser un chiffon imbibé d'eau additionnée d'un peu de vinaigre.

Éviter les mauvaises odeurs

• Laisser toujours la porte entrouverte pour éviter toute stagnation d'humidité.
• Nettoyer régulièrement les joints d'étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d'aliments qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les orifices de sortie de l'eau : il vaut mieux les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique.

Les deux bras de lavage sont tous deux démontables.

le haut.

Pour démonter le bras supérieur, il faut dévisser la bague de fixation en plastique (tourner dans le sens inverse des aiguilles d'une montre). Il faut remonter le bras giclueur supérieur, orifices orientés vers

Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtes et tirer vers le haut.

Nettoyage du filtre d'entrée d'eau*

Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, avant d'effectuer le raccordement, faire couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés. Faute de quoi, un engorgement pourrait se produire au point d'arrivée de l'eau et endommager le lave-vaisselle.

Nettoyer périodiquement le filtre d'entrée d'eau situé à la sortie du robinet.

• Fermer le robinet de l'eau.
• Dévisser l'extrémité du tuyau d'arrivée de l'eau, sortir le filtre et le laver soigneusement à l'eau courante.
• Remettre le filtre en place et visser le tuyau.

Nettoyer les filtres

Les trois filtres qui composent le groupe filtrant débarrassent l'eau de lavage des résidus d'aliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyer les filtres régulièrement.

Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé.

• Après quelques lavages, contrôler le groupe filtrant et, si nécessaire, le laver soigneusement à l'eau courante avec une petite brosse non métallique en procédant comme suit : 1. tourner le filtre cylindrique C dans le sens inverse des aiguilles d'une montre pour le sortir de son emplacement (fig. 1).
• Exercer une légère pression sur les ailettes latérales du gobelet filtré B pour le faire sortir (Fig. 2);
• Dégager le filtre inox A. (fig. 3).
• Examiner la cavité et éliminer tout résidu de nourriture. NE JAMAIS RETIRER la protection de la pompe de lavage (pièce noire) (fig. 4).

Après avoir nettoyé les filtres, remettre soignement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

En cas d'absence pendant de longues périodes

• Débrancher les raccordements électriques et fermer le robinet de l'eau.
• Laisser la porte entrouverte.
• Au retour, effectuer un lavage à vide.

Cet appareil a été créé et fabriqué conformément aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil est créé pour un usage de type non professionnel à l'intérieur d'une habitation.
• Cet appareil est destiné au lavage de vaisselle à usage domestique, il ne doit être utilisé que par des femmes et selon les instructions reportées dans cette notice.
• Ne pas installer l'appareil à l'extérieur, même dans un endroit protégé, car il est extrêmement dangereux de l'exposer à la pluie et aux orages.
• Ne pas toucher au lave-vaisselle pieds nus.
• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.
• Fermer le robinet de l'eau et débrancher la fiche de la prise de courant avant d'effectuer tous travaux de nettoyage et d'entretien.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de la réparer.
• Ne jamais toucher à la résistance.
• Ne pas s'appuyer à la porte ouverte ou s'y asseoir : l'appareil pourrait basculer.
• Ne pas garder la porte ouverte pour éviter de buter contre elle en risquant de se faire mal. Garder les produits de lavage et de rinçage hors de la portée des enfants.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s'adresser au service public prévu à cet effet ou aux commerçants.

Faire des économies d'eau et d'électricité

• Ne faire fonctionner le lave-vaisselle que quand il est rempli au maximum de sa capacité. Dans l'attente de remplir la machine, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (voir Programmes).
• Sélectionner un programme adapté au type de vaisselle et à son degré de salissure, consulter pour cela le Tableau des programmes:
• pour de la vaisselle normalement sale, CHOISIR le programme Eco (économique), il limite la quantité d'eau et

d'électricité utilisée.

• pour une quantité réduite de vapeur, désirer l'option Demi-charge* (voir Mise en marche et utilisation).
• Si le contrat de fourniture d'électricité prévoit des tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. Dans ce cas, l'utilisation de l'option Départ différé* (voir Mise en marche et utilisation) est une aide précieuse pour organiser les lavages.

Produits de lavage sans phosphates, sans chloré et aux enzymes

• Il est vivement conseillé d'utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l'environnement.
• Les enzymes développent une action particulièrement efficace à des températures approchant 50°C, les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et d'obtenir les mêmes résultats qu'à une température de 65°C.
• Pour bien doser le produit de lavage, il faut tenir compte des indications du fabricant, de la durée de l'eau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradable, les produits de lavage contiennent des éléments qui altèrent l'équilibre de la nature.

Avant d'appeler le service d'assistance technique :

• Vérifier s'il est possible de résoudre l'anomalie soi-même (voir Anomalies et remèdes).
• Faire repartir le programme pour s'assurer que l'inconvénient a été résolu.
• Si ce n'est pas le cas, contacter un Service d'Assistance Technique/agié.

Ne jamais faire appel à des techniciens non agrés.

• le type d'anomalie;
• le modèle de l'appareil (Mod.);
• le numéro de série (S/N).

Ces informations figurent sur la plaque signalétique apposée sur l'appareil (voir Description de l'appareil).

• Présent uniquement sur certains modèles.

Si l'appareil présente des anomalies de fonctionnement, procéder aux contrôles suivants avant de prendre contact avec le service d'assistance technique.

Anomalies :	Causes / Solutions possibles :
Le lave-vaiselle ne démarre pas.	• La fiche n'est pas bien branchée dans la prise ou il y a une coupure de courant. • La porte du lave-vaiselle n'est pas bien fermée. • Un Départ différé (voir Mise en marche et utilisation) a été sélectionné.
Le lave-vaiselle ne vidange pas.	• Le programme n'est pas encore terminé. • Le tuyau de vidange de l'eau est plié (voir Installation). • L'évacuation de l'evier est bouchée. • Le filtre est bouché par des déchets de nourriture.
Le lave-vaiselle est bruyant.	• La vaiselle s'entrechoque ou butte contre les bras de lavage. • Excédent de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié (voir Mise en marche et utilisation).
La vaiselle et les verres représentent des dépôts de calcaire ou une couche blanchère.	• Il manque du sel régénérant ou son réglage n'est pas ajusté à la durée de l'eau (voir Produit de rincege et sel). • Le couvercle du réservoir à sel n'est pas bien fermé. • Il n'y a plus de produit de rincege ou son dosage est insuffisant. • La vaiselle est en matière au antiadhésif.
La vaiselle et les verres représentent des traces blanches ou des reflets bleuâtres.	• Le dosage du produit de rincege est excessif.
La vaiselle n'est pas sèche.	• Il y a eu sélection d'un programme sans séchage. • Il n'y a plus de produit de rincege ou son dosage est insuffisant (voir Produit de rincege et sel). • Le réglage du produit de rincege n'est pas approprié.
La vaiselle n'est pas propre.	• Les paniers sont trop charges (voir Charger les paniers). • La vaiselle n'est pas bien rangée. • Les bras de lavage ne tournent pas librement. • Le programme de lavage n'est pas assez puissant (voir Programmes). • Excédent de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié (voir Mise en marche et utilisation). • Le couvercle du réservoir à produit de rincege n'est pas bien fermé. • Le filtre est sale ou bouché (voir Entretien et sein). • Il manque du sel régénérant (voir Produit de rincege et sel).
Il n'y a pas d'arrivée d'eau / alarmé robinet fermé. (des bips courts retentissent) (le voyant ON/OFF clignote et l'écran affiche « PAS D'EAU -OUVRIR ROBINET » et le numéro A:6)	• Il y a une coupure d'eau. • Le tuyau d'accrée de l'eau est plié (voir Installation). • Ouvrir le robinet, l'apparil se met en marche au bout de quelques minutes. • L'apparil s'est bloqué car personne n'a donné suite aux bips d'advertissement. • Eteindre l'apparil à l'aide de la touche ON/OFF, ouvrir le robinet et au bout de 20 secondes rallumer en appuyant à nouveau sur la même touche. Reprogrammer l'apparil et le remettre en marche.
Alarme panne de l'électrovanne d'arrivée de l'eau (le voyant ON/OFF clignote et l'écran affiche le numéro A:2).	• Eteindre l'apparil à l'aide de la touche ON/OFF et rallumer au bout d'une minute. Si l'alarme continue, fermer le robinet de l'eau pour éviter tout risque d'inondation, débrancher la fiche de la prise de courant et contacter le service d'assistance technique.
Alarme sur le tuyau d'arrivée de l'eau/Filtre arrivée eau bouché. (le voyant ON/OFF clignote et l'écran affiche le numéro A:7).	• Appuyer sur la touche ON/OFF pour éteindre l'appareil. Fermer le robinet de l'eau pour éviter tout risque d'inondation, débrancher la fiche de la prise de courant. S'assurer que le filtre d'arrivée de l'eau n'est pas bouché par des impuretés. (voir chapitre "Entretien et Soin").

Deutsch, 25

Installation, 26-27

Exclure l'eau et l'électricité
