MODE D'EMPLOI FZ 86.1 IX/HA HOTPOINT

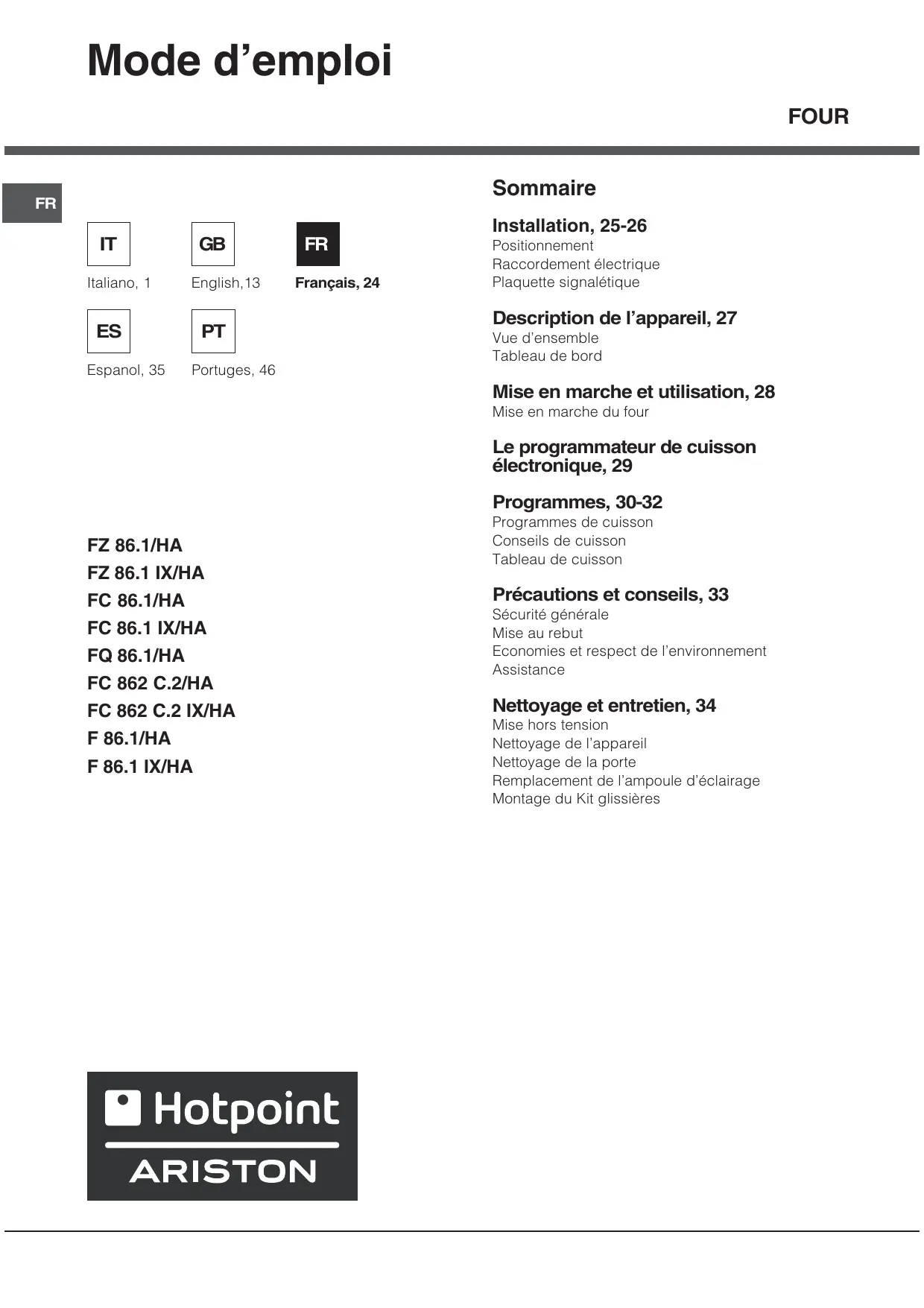

Mode d’emploi FOUR Sommaire

Français, 24 Installation, 25-26 Positionnement Raccordement électrique Plaquette signalétique Description de l’appareil, 27 Vue d’ensemble Tableau de bord Mise en marche et utilisation, 28 Mise en marche du four Le programmateur de cuisson électronique, 29 Programmes, 30-32 FZ 86.1/HA FZ 86.1 IX/HA FC 86.1/HA FC 86.1 IX/HA FQ 86.1/HA FC 862 C.2/HA FC 862 C.2 IX/HA F 86.1/HA F 86.1 IX/HA Programmes de cuisson Conseils de cuisson Tableau de cuisson Précautions et conseils, 33 Sécurité générale Mise au rebut Economies et respect de l’environnement Assistance Nettoyage et entretien, 34 Mise hors tension Nettoyage de l’appareil Nettoyage de la porte Remplacement de l’ampoule d’éclairage Montage du Kit glissières Installation ! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil Aération

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures). Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). ! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Encastrement Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises : • les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ; • dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ; • la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu’en colonne, doit avoir les dimensions suivantes : Centrage et fixation Positionnez les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et réglezles selon l’épaisseur de la joue du meuble : épaisseur 20 mm : enlevez la partie amovible du taquet (voir figure) ; épaisseur 18 mm : utilisez la première rainure, comme prévu par le fabricant (voir figure) ; 45 m

épaisseur 16 mm : utilisez la deuxième rainure (voir figure). 5 mm. 567 mm. 595 mm. . min

! Après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur l’étiquette des caractéristiques ont été mesurées pour ce type d’installation Pour fixer l’appareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre. ! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil.

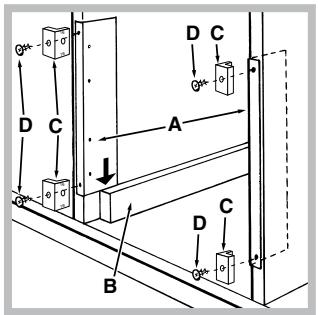

Centrage et fixation*

1. Positionner les pattes “A” de manière à ce

qu’elles buttent contre les cales support du four “B”.

2. Positionner les taquets “C” contre les pattes “A”.

Attention à l’épaisseur des joues du meuble : • si elle est de 16 mm : monter le taquet de manière à ce que le chiffre 16 indiqué sur ce dernier soit tourné vers soi ; • si elle est de 18 mm : monter le taquet côté dépourvu d’indication tourné vers soi , • si elle est de 20 mm : ne pas monter de taquet.

3. Fixer les pattes et les taquets en bordure de la

joue du meuble à l’aide des vis “D”.

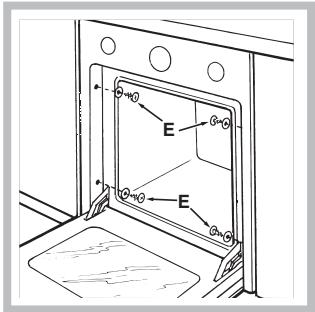

4. Fixer le four au meuble à l’aide des vis et des

rondelles plastique “E”. D C

Raccordement électrique ! Les fours munis d’un câble d’alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaquette signalétique (voir ci-dessous). Montage du câble d’alimentation

1. Pour ouvrir le

bornier, faites pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle (voir figure).

2. DEVISSER LA VIS

DU SERRE-CABLE ET

LE RETIRER EN

FAISANT LEVIER A

L'AIDE D'UN TOURNEVIS (VOIR FIGURE).

• N’existe que sur certains modèles

3. Retirer les vis des

contacts L-Npuis fixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert ( ). Branchement du câble d’alimentation au réseau électrique Montez sur le câble une prise normalisée pour la charge indiquée sur l’étiquette des caractéristiques (voir ci-contre). En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que : • la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique (voir ci-dessous); • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique (voir ci-dessous); • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus. Description de l’appareil Vue d’ensemble

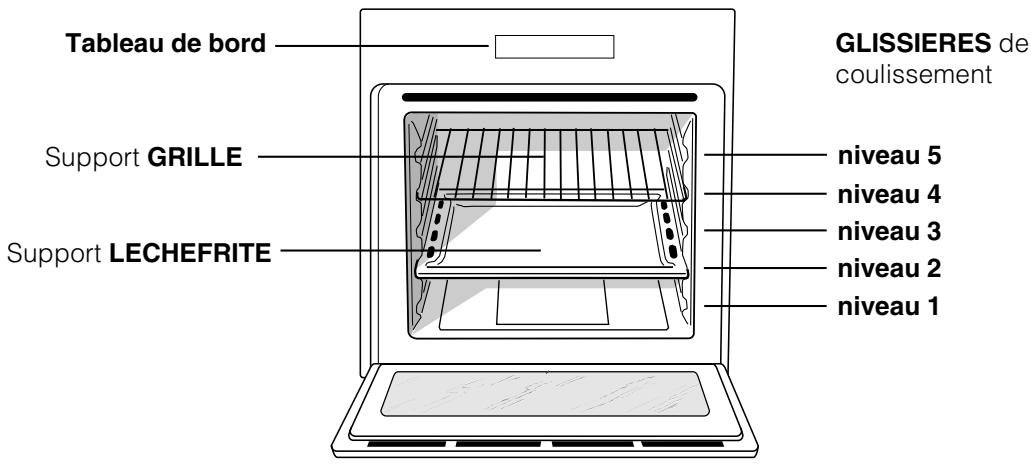

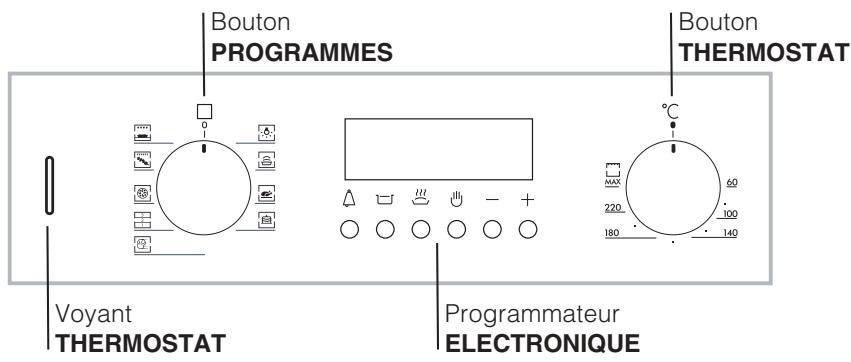

GLISSIERES de coulissement Tableau de bord niveau 5 niveau 4 niveau 3 niveau 2 niveau 1 Support GRILLE Support LECHEFRITE Tableau de bord Bouton PROGRAMMES Voyant THERMOSTAT Bouton THERMOSTAT Programmateur ELECTRONIQUE

Mise en marche et utilisation

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four. Pour utiliser le four électrique équipant les appareils dotés de programmateur électronique, appuyez sur la touche (affichage du symbole ) avant de sélectionner la fonction de cuisson désirée. Mise en marche du four

1. Pour sélectionner le programme de cuisson

souhaité, tournez le bouton PROGRAMMES.

2. Pour choisir la température, tournez le bouton

THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d’elles (voir Programmes).

3. Le voyant THERMOSTAT reste allumé pendant la

durée de montée en température.

4. En cours de cuisson, vous pouvez à tout moment :

- modifier le programme de cuisson à l’aide du bouton PROGRAMMES; - modifier la température à l’aide du bouton THERMOSTAT ; - interrompre la cuisson en ramenant le bouton PROGRAMMES sur “0”. ! Ne posez jamais d’objets à même la sole du four, vous pourriez abîmer l’émail. Système de refroidissement Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d’un système de refroidissement. Ce dernier souffle de l’air à l’extérieur par une fente située entre le tableau de bord et la porte du four. ! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi. Eclairage du four Pour l’allumer, sélectionnez à l’aide du bouton PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson. largeur cm 43,5 hauteur cm 32 profondeur cm 41,5 Volume l 58 Raccordements électriques tension 220-240V ~ 50Hz puissance maxi. Absorbée 2800W Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN 50304 ! Placez toujours vos plats sur la grille fournie avec l’appareil. ETIQUETTE ENERGIE Consommation énergie convection Naturelle – fonction four : Tradition; Consommation énergie déclaration Classe convection Forcée – fonction four : Pâtisserie. Cet appareil est conforme aux Directives Communautaires suivantes : - 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives - 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives - 2002/96/EC

Le programmateur de cuisson électronique Il permet de programmer le four ou le gril comme suit:

• départ cuisson différé avec durée établie; • départ immédiat avec durée établie; • minuteur. Fonction des touches : H : minuteur heures, minutes $ : durée cuisson % : fin de cuisson ( : commutation manuelle ) : sélection temps à rebours
• : sélection temps en avant Comment remettre à l’heure l’horloge digitale Après raccordement à la ligne ou après une coupure de courant, l’afficheur clignote sur : 0.00
• Appuyez simultanément sur les touches $ et % relâchez-les, puis, (dans les 4 secondes qui suivent), sélectionnez l'heure à l'aide des touches ) et * . La touche * sert à augmenter le temps. La touche ) sert à diminuer le temps. Toute mise à l’heure peut être effectuée de deux façons différentes:

1. Refaire complètement les opérations susmentionnées

2. Appuyez sur la touche (, relâchez-la, puis mettez à

l'heure à l'aide des touches ) et *. Fonctionnement manuel du four Après la sélection de l’heure, le programmateur va automatiquement sur la position manuelle. Rappel : Appuyez sur la touche ( pour rétablir le fonctionnement manuel après chaque cuisson “Automatique”. Régler le volume du signal acoustique Après avoir choisi et confirmé les sélections de l’horloge, utiliser la touche ) pour régler le volume du signal acoustique. Départ cuisson différé avec durée établie Il faut sélectionner la durée et l’heure de fin de cuisson. Supposons que l’afficheur indique 10 heures

1. Tournez les manettes de commande du four sur la

température désirée (exemple: four statique, 200°C)

2. Appuyez sur la touche $, relâchez-la, puis, (dans les 4

secondes qui suivent), programmez à l'aide des touches ) et * la durée désirée. Supposons la sélection d'une cuisson de 30 minutes; l'afficheur visualise :

Quatre secondes après avoir effectué la sélection, l'heure courante s'affiche avec le symbole m et le message “auto”

3. Appuyez sur la touche %, relâchez-la, puis appuyez

sur les touches ) et * jusqu'à la sélection de l'heure de fin de cuisson désirée, supposons que ce soit 13 heures.

4. Quatre secondes après avoir effectué la sélection,

l'afficheur indique l'heure courante :

L’inscription “auto” allumée rappelle qu’il y a programmation de la durée et de l’heure de fin de cuisson en automatique. Le four s’allume alors automatiquement à 12h30 pour s’éteindre 30 minutes après. Quand le four est allumé, la casserole allumée m apparaît pendant toute la durée de cuisson. En appuyant sur la touche $ à n’importe quel moment, vous pouvez afficher la durée programmée, en appuyant sur la touche % vous pouvez afficher l’heure de fin de cuisson. En fin de cuisson un signal acoustique retentit, pour l’interrompre appuyez sur une touche quelconque sauf sur ) et *. Départ immédiat avec durée établie En ne programmant que la durée (points 1 et 2 du paragraphe “Départ de cuisson différé avec durée établie”) la cuisson démarre aussitôt. Pour annuler une cuisson déjà programmée Appuyez sur la touche $, relâchez-la puis, à l'aide de la touche ), ramenez le temps à

puis appuyez sur la touche de fonctionnement manuel (. Fonction minuterie Le fonctionnement de la minuterie prévoit la sélection d’un temps dont le décompte se fait au compte à rebours. Cette fonction ne contrôle ni l’allumage ni l’arrêt du four, un signal sonore retentit une fois le temps écoulé. Le fait d'appuyer et de relâcher la touche H entraîne l'affichage de :

A l’aide des touches * et ) sélectionnez enfin le temps désiré Dès que la sélection a été effectuée, le temps commence immédiatement à courir, l'afficheur indique l'heure courante.

Une fois le temps écoulé, un signal acoustique retentit, pour l’arrêter appuyez sur une touche quelconque (sauf sur les touches * et )), le symbole H s’éteint. Correction effacement des données • Les données sélectionnées peuvent être modifiées à tout moment, en appuyant tout simplement sur la touche correspondante et sur la touche * ou ). • En effaçant la durée de cuisson, il y a aussi effacement automatique de la fin du fonctionnement et vice versa. • En cas de fonctionnement programmé, l’appareil n’accepte pas des temps de fin de cuisson antécédents à ceux du départ de cuisson proposés par l’appareil.

Programmes de cuisson ! Pour tous les programmes, vous pouvez sélectionner une température comprise entre 60°C et MAX., sauf pour : • BARBECUE (il est conseillé dans ce cas de sélectionner MAX.); • GRATIN (il est conseillé de ne pas dépasser 200°C). Programme ETUVE Le four atteint et maintient une température de 40°C quelle que soit la position du bouton THERMOSTAT. Ce programme est idéal pour le levage de pâtes à base de levure de boulanger. Programme FOUR TRADITION Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. Programme FOUR PATISSERIE Mise en marche de la résistance arrière et du ventilateur pour obtenir une chaleur douce et uniforme à l’intérieur du four. Ce programme est particulièrement indiqué pour la cuisson de mets délicats (comme des gâteaux levés par ex.) et certains petits-fours sur trois niveaux en même temps. Programme FAST COOKING Mise en marche des résistances et du ventilateur pour obtenir une chaleur constante et uniforme. Pas besoin de préchauffage. Ce programme est tout particulièrement recommandé pour les cuissons rapides de plats préparés (surgelés ou précuits). Pour obtenir d’excellents résultats, n’enfournez que sur un seul niveau.

Programme MULTICUISSON Mise en marche de toutes les résistances (sole, voûte et circulaire) ainsi que du ventilateur. La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps. Programme FOUR PIZZA Mise en marche de la résistance de sole et de la résistance circulaire ainsi que du ventilateur. Cette combinaison permet une montée en température rapide avec un fort apport de chaleur provenant surtout de la sole. En cas de cuisson sur plusieurs niveaux, n’oubliez pas de les changer de place à micuisson. Programme BARBECUE Mise en marche de la résistance de voûte et du tournebroche (si l’appareil en est équipé). La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface. Cuisson porte du four fermée. Programme GRATIN Mise en marche de la résistance de voûte, du ventilateur et du tournebroche (si l’appareil en est équipé). L’irradiation thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée. Tournebroche (n’existe que sur certains modèles) Pour actionner le tournebroche (voir figure) procédez comme suit : Conseils de cuisson

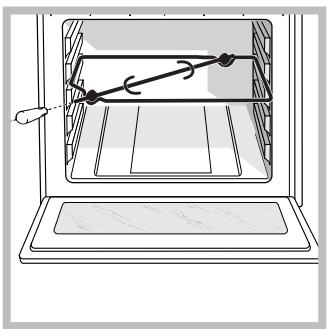

! Pour vos cuissons ventilées n’utilisez pas les gradins 1et 5 : ils sont directement frappés par l’air chaud qui pourrait brûler vos mets délicats. ! Pour vos cuissons BARBECUE et GRATIN, notamment au tournebroche, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson. MULTICUISSON

1. placez la lèchefrite au gradin 1 ;

2. placez le berceau au gradin 3 et encastrez le bout

arrière de la broche dans le trou situé au fond de l’enceinte;

3. branchez le tournebroche en amenant le sélecteur

est lancé, le tournebroche ! Quand le programme s’arrête dès ouverture de la porte du four. • Utilisez les gradins 2 et 4 et placez au 2 les plats qui exigent davantage de chaleur. • Placez la lèchefrite en bas et la grille en haut. BARBECUE • Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille. • Nous conseillons de sélectionner le niveau d’énergie maximum. Ne vous inquiétez pas si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat. FOUR PIZZA • Utilisez un plat en aluminium léger et enfournez-le sur la grille du four. Si vous utilisez la lèchefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante. • Si vos pizzas sont bien garnies, n’ajoutez la mozzarelle qu’à mi-cuisson.

Tableau de cuisson Programmes Aliments Poids (Kg) Levage de pâtes à base de levure de boulanger (brioches, pain, tarte au sucre, croissants, etc.) Canard Rôti de veau ou de bœuf Four Rôti de porc Tradition Biscuits (pâte brisée) Tartes Tartes Tarte aux fruits Plum-cake Génoise Four Crêpes farcies (sur 2 niveaux) Petits gâteaux (sur 2 niveaux) Pâtisserie Friands au fromage (sur 2 niveaux) Profiteroles (sur 3 niveaux) Biscuits (sur 3 niveaux) Meringues (sur 3 niveaux) Surgelés Pizza Mélange de courgettes et crevettes en croûte Feuilleté aux épinards Chaussons Lasagnes Fast Petits pains dorés Poulet en morceaux cooking Précuits Ailes de poulet dorées Aliments Frais Biscuits (pâte brisée) Plum-cake Friands au fromage Pizza (sur 2 niveaux) Lasagnes Agneau Poulet rôti + pommes de terre 1+1 Maquereau

Multicuisson Plum-cake Profiteroles (sur 2 niveaux) Biscuits (sur 2 niveaux) Génoise (sur 1 niveau) Génoise (sur 2 niveaux) Tartes salées Pizza

Four Pizza Rôti de veau ou de bœuf Poulet Soles et seiches Brochettes de calmars et de crevettes Seiches Tranches de colin Légumes grillés Steaks de veau Saucisses Barbecue Hamburgers Maquereaux Croque-monsieur ou toasts n.° 4 e 6 Avec tournebroche (si votre appareil en est équipé) Veau à la broche Poulet à la broche Agneau à la broche Poulet grillé Seiches Avec tournebroche (si votre appareil en est équipé) Gratin Veau à la broche Agneau à la broche Poulet (à la broche) + pommes de terre (sur plateau émaillé) Niveau enfournement Préchauffage (minutes) Température préconisée Durée cuisson (minutes) Précautions et conseils ! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. • En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance). Sécurité générale • Ne posez pas d’objets lourds sur la porte du four ouverte. • Cet appareil a été conçu pour un usage familial, de type non professionnel. • ne laissez pas utiliser l’appareil par des enfants ou par des personnes incapables de le faire, sans surveillance. • Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. Mise au rebut • Pour déplacer l’appareil, servez-vous des poignées prévues à cet effet sur les côtés du four.

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés. • En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance. • La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil. • Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four. Economies et respect de l’environnement • Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés • Pour faire des économies d’électricité, utilisez autant que possible votre four pendant les heures creuses. • Saisissez toujours la poignée en son milieu : elle risque d’être très chaude à ses extrémités. • Pour vos cuissons au BARBECUE et au GRATIN, nous vous conseillons de garder la porte du four fermée: vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies d’énergie (10% environ). • Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. • Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four. • Ne tapissez jamais la sole du four de papier aluminium. • Ne rangez pas de matériel inflammable à l’intérieur du four : si l’appareil était par inadvertance mis en marche, il pourrait prendre feu. • Contrôlez toujours que les manettes sont bien dans la position “l”/“¡” quand l’appareil n’est pas utilisé. • Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant. • Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperditions de chaleur. Assistance Indiquez-lui : • le modèle de votre appareil (Mod.) • son numéro de série (S/N) Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage. • N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.

Nettoyage et entretien

Mise hors tension Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil. Nettoyage de l’appareil • Nettoyez l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. N’utilisez ni poudres abrasives ni produits corrosifs. • Nettoyez l’enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l’eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif. • Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lavevaisselle, sauf les glissières coulissantes. Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression. Remplacement de l’ampoule d’éclairage Pour changer l’ampoule d’éclairage du four :

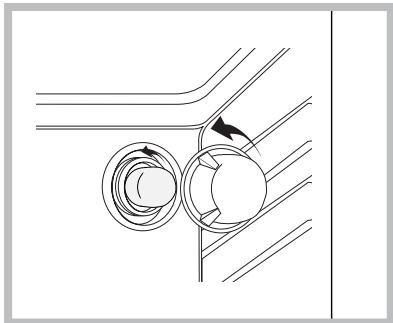

1. Dévissez le

couvercle en verre du boîtier de la lampe.

2. Dévissez

l’ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14.

3. Remontez le couvercle à sa place (voir figure).

Montage du Kit glissières Pour monter les glissières : Nettoyage de la porte Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, vous pouvez déposer la porte du four :

1. ouvrez complètement la porte (voir figure);

2. soulevez et faites pivoter les leviers situés sur les deux

charnières (voir figure);

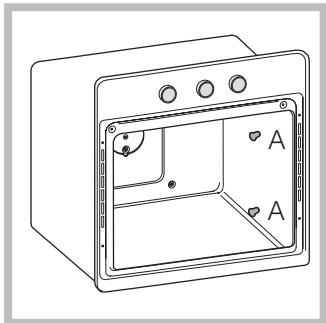

1. Dévissez les deux vis A

(voir figure). Si le four est équipé de panneaux autonettoyants, il faut les déposer momentanément.

2. Remplacez les vis A par les vis et entretoises (B+C)

fournies dans le kit.

3. Vissez les nouvelles vis B et les entretoises C en

n’oubliant pas de remonter les panneaux autonettoyants.

3. saisissez la porte par les

côtés, refermez-la lentement mais pas complètement. Appuyez sur les arrêts F, puis tirez la porte vers vous en la dégageant de ses charnières (voir figure).Remontez la porte en refaisant en sens inverse les mêmes opérations. Contrôle des joints Contrôlez périodiquement l’état du joint autour de la porte du four. S’il est abîmé, adressez-vous au service aprèsvente le plus proche de votre domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé.

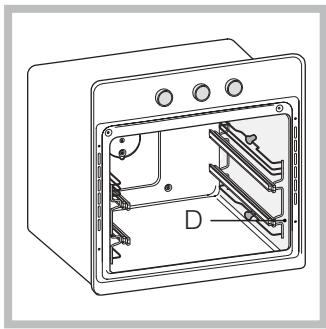

4. Fixez les deux

dispositifs de fixation D de la glissière dans les trous prévus sur les parois du four (voir figure). Les trous pour la glissière de gauche sont placés en haut tandis que les trous pour celle de droite sont placés en bas.

5. Encastrez enfin la glissière sur l’entretoise C.

Ne pas introduire les glissières coulissantes au niveau 5.
