FZ 86.1 IX/HA - Congelador HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Congelador
Marca	Hotpoint
Modelo	FZ 86.1 IX/HA
Dimensiones (An x Al x Pr)	43.5 x 32 x 41.5 cm
Volumen neto	158 L
Alimentación	220-240 V ~ 50 Hz
Potencia máxima absorbida	2800 W
Clase energética	Etiqueta energética según directiva 2002/40/CE
Número de cajones/estantes	No especificado (estimación: 4-6 cajones)
Tipo de descongelación	Manual (probablemente)
Control de temperatura	Termostato mecánico
Función congelación rápida	Sí
Sistema de refrigeración	Ventilado (probablemente)
Clase climática	No especificado (estimación: SN-T)
Nivel sonoro	No especificado (estimación: 42 dB)
Mantenimiento y limpieza	Limpieza con esponja suave y jabón neutro; evitar productos abrasivos
Seguridad	Apagado automático en caso de sobrecalentamiento, puerta asegurada
Piezas de repuesto y reparabilidad	Asistencia técnica Hotpoint
Información general	Conservar el manual de instrucciones

Preguntas frecuentes - FZ 86.1 IX/HA HOTPOINT

¿Cómo instalar el congelador FZ 86.1 IX/HA?

Coloque el aparato en un lugar seco y bien ventilado, protegido de los rayos solares. Deje un espacio de al menos 10 cm alrededor para la circulación de aire. No instale cerca de una fuente de calor. Asegúrese de que la superficie sea plana y sólida. Enchufe a una toma con conexión a tierra.

¿Cuál es la temperatura ideal para el congelador?

La temperatura recomendada es de -18 °C. Use el termostato para ajustar. Una pantalla puede indicar la temperatura real. Verifique periódicamente con un termómetro.

¿Cómo descongelar el congelador?

Desenchufe el aparato y retire todos los alimentos. Deje la puerta abierta para que el hielo se derrita. Coloque toallas para absorber el agua. No use objetos afilados para quitar el hielo. Limpie y seque antes de volver a enchufar.

¿Qué hacer si se enciende la luz de alarma?

La alarma puede indicar una puerta mal cerrada, un corte de corriente o una temperatura demasiado alta. Verifique el cierre de la puerta, el cable de alimentación y el termostato. Si el problema persiste, contacte al servicio postventa.

¿Puedo instalar el congelador en un garaje sin calefacción?

Sí, si la temperatura ambiente se mantiene dentro de los límites de la clase climática (generalmente de -15 °C a 43 °C). Consulte el manual para la clase exacta. Evite temperaturas extremas.

¿Cómo limpiar el interior del congelador?

Desenchufe el aparato. Retire los alimentos y los estantes. Limpie con una esponja suave empapada en agua tibia con jabón neutro. Enjuague y seque cuidadosamente. No use productos abrasivos ni limpiador a vapor.

¿Cuánto tiempo se conservan los alimentos?

La conservación varía según los alimentos: carne hasta 12 meses, pescado hasta 6 meses, verduras hasta 12 meses. Respete las fechas de caducidad y embale herméticamente. La tabla de congelación en el manual proporciona indicaciones precisas.

¿Cómo activar la función de congelación rápida?

Presione el botón 'Fast Freeze' o gire el termostato al máximo. La luz se enciende. Coloque los alimentos frescos en el compartimento. Después de 24 horas, desactive la función para evitar un consumo excesivo de energía.

¿Qué hacer en caso de corte de corriente?

No abra la puerta para mantener el frío. Los alimentos permanecen congelados aproximadamente 12 horas si la puerta permanece cerrada. Después del regreso de la corriente, verifique el estado de los alimentos. Si la temperatura ha superado los 0 °C, consuma rápidamente.

¿Dónde encontrar las piezas de repuesto para este modelo?

Contacte al servicio postventa Hotpoint o a un distribuidor autorizado. Tenga a mano el modelo y el número de serie (placa de identificación dentro del congelador). Las piezas comunes como los estantes y las juntas están disponibles.

MANUAL DE USUARIO FZ 86.1 IX/HA HOTPOINT

Descripción del aparato, 38

Vista de Conjunto

Panel de control

Puesta en marcha y uso, 39

Poner en funcionamiento el horno

Placa de características

El programador de cocción electrónico, 40

FZ 86.1/HA

FZ 86.1 IX/HA

FC 86.1/HA

FC 86.1 IX/HA

FQ 86.1/HA

FC 862 C.2/HA

FC 862 C.2 IX/HA

F 86.1/HA

F 86.1 IX/HA

Programas, 41-43

Programas de cocción

Consejos prácticos de cocción

Tabla de cocción

Precauciones y consejos, 44

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Asistencia

Mantenimiento y cuidados, 45

Cortar el suministro eléctrico

Limpiar el aparato

Limpiar la puerta

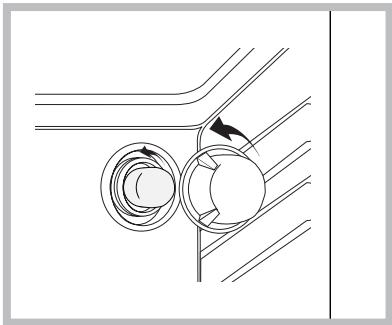

Sustituir la bombilla

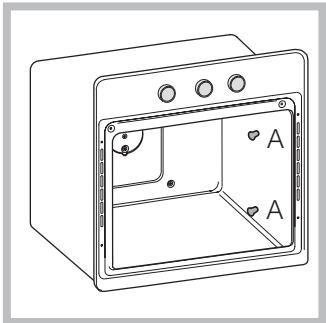

Montaje del Kit Guías Deslizables

Hotpoint

ARISTON

¡Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, cesión o mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

¡Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad.

Colocación

¡Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos (ver Precauciones y consejos). ¡La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

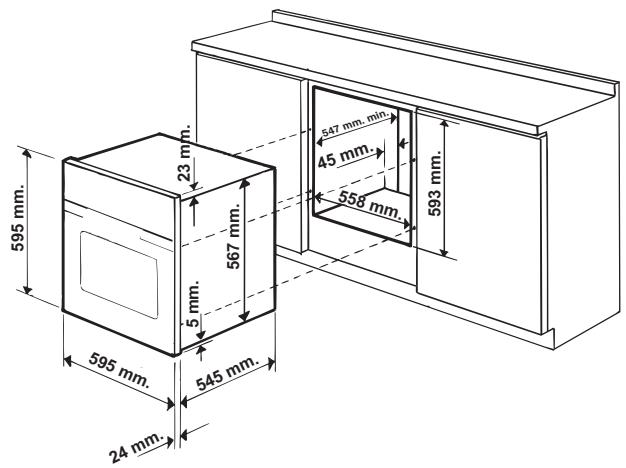

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• los paneles adyacentes al horno deben ser de materiales resistentes al calor;
• en el caso de muebles de material chapado, las colas deben ser resistentes a una temperatura de 100°C ;
• para empotrar el horno, ya sea cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

¡Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas.

El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listones de madera o sobre una superficie continua que tenga una abertura de 45 × 560 mm como mínimo (ver las figuras).

Centrado y fijación

Regule los 4 tacos colocados en la parte lateral del horno en coincidencia con los 4 orificios que se encontrarán en el marco, según el espesor del costado del mueble:

espesor de 20 mm: quite la parte móvil del taco (ver la figura);

espesor de 18 mm: utilice la primera ranura, ya predispuesta por el fabricante (ver la figura);

espesor de 16 mm: utilice la segunda ranura (ver la figura).

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para poderlos en los 4 orificios del marco.

¡Todas las partes que garantizan la protección se deben dejar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Centrado y fijación*

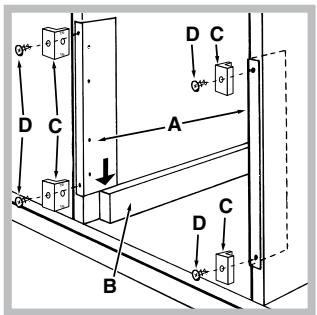

1. Coloque las abrazaderas “A” hasta el tope en el apoyo del horno “B”.
2. Coloque los tacos "C" a presión, en las abrazaderas "A". En particular, si el espesor del costado del mueble es:
3. de 16 mm: coloque el taco de modo tal, que el número 16 que contiene dicho taco quede dirigido hacia Ud.:
4. de 18 mm: coloque el taco de modo tal, que la parte sin escritura quede dirigida hacia Ud.:
5. de 20 mm: no coloque el taco.
6. Fije las abrazaderas y los tacos al borde del costado del mueble mediante los tornillos "D".
7. Fije el horno al mueble con los tornillos y las arandelas de plástico "E".

Conexión eléctrica

¡Los hornos dotados de cable de alimentación tripolar están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características (ver a continuación).

Montaje del cable de alimentación eléctrica

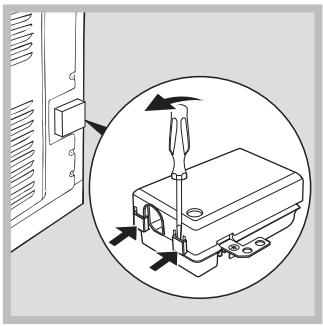

1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y ábralo (vea la figura).
2. Desenrosque el tornillo de la mordaza de terminal de cable y extráigalo haciendo palanca con un destornillador (vea la figura).

1. Quite los tornillos de los contactos L-N- y bajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde (tierra).

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la energía. Por lo que el cable de calor es normal, su peso no se altera. Por lo que el cable de calor es normal, su peso no se altera.

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, dimensionado para esta carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50 °C la temperatura ambiente.

¡El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia de la máquina indicada en la placa de características (ver más abajo);
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características (ver más abajo);
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

¡Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

¡El cable no debe ser plegado ni comprimido. ¡El cable debe ser controlado periódicamente y sustituido solo por técnicos autorizados (ver Asistencia). ¡La Empresa declina toda responsabilidad cuando estas normas no sean respetadas.

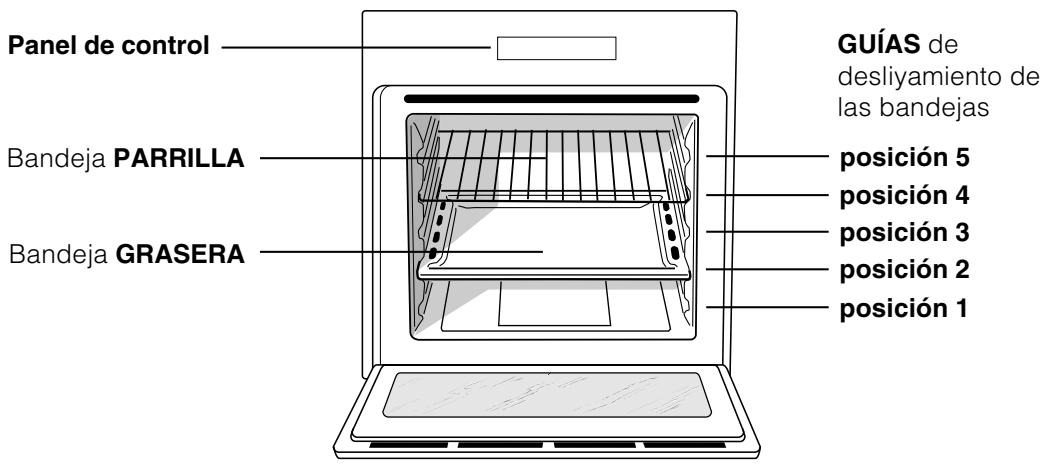

Vista de Conjunto

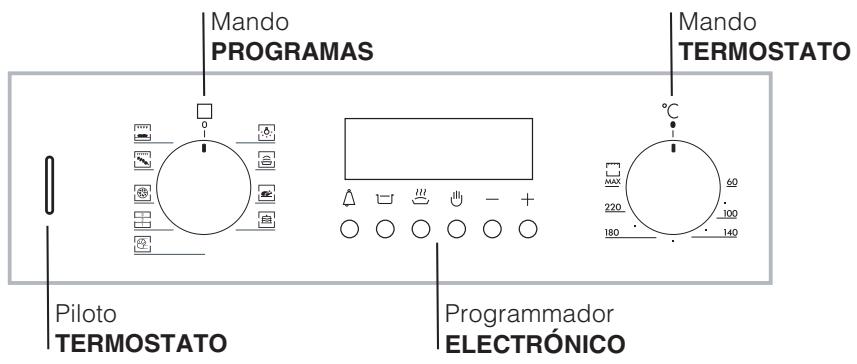

Panel de control

¡La primera vez que encienda el horno, hágalo funcionar vacío durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias realizadas para proteger el horno. ¡En los aparatos dotados de programador electrónico, para usar el horno eléctrico pulse la tecla (en el display aparece el símbolo) antes de seleccionar la función de cocción deseada.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.
2. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocción (ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.
3. El piloto TERMOSTATO encendido indica la fase de calentamiento hasta la temperatura seleccionada.
4. Durante la cocción es posible:
5. modificar el programa de cocción con el mando PROGRAMAS;
6. modificar la temperatura con el mando TERMOSTATO;
7. interrumpir la cocción llevando el mando PROGRAMAS hasta la posición "0".

¡No apoye nunca objetos en el fondo del horno, porque se puede dañar el esmalte! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Ventilación para enfriamiento

Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno.

¡Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno está suficientemente frío.

Luz del horno

Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción.

PLACA DE CARACTERÍSTICAS
Dimensiones	longitud 43,5 cm. altura 32 cm. profundidad 41,5 cm.
Volumen	Litros 58
Collegamenti elettrici	tensión 220-240V ~ 50Hz potencia máxima absorbida 2800W
ENERGY LABEL	Norma 2002/40/CE en la etiqueta de los hornos electricos. Norma EN 50304 Consumo de energia por convecction Natural - funciona de calentimiento: Tradicional; Clase Consumo de energia para funcionalmente para convecction Forzada - funciona de calentimiento: Pastelería.
CE	Este aparato es conforme a las siguientes Normas Comunitarias: - 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones - 89/336/CEE del 03/05/89 (Compatibility Electromagnética) y sucesivas modificaciones - 93/68/CEE del 22/07/93 y sucesivas modificaciones - 2002/96/CE

Permite programar el horno o el grill en los siguientes sistemas:

• inicio retardado de la cocción con duración establecida;
• inicio inmediato con duración establecida;
• contador de horas.

Función de las teclas:

cuentaminutos horas, minutos: duración de la cocción: final de la cocción: conmutación manual E: fijación de tiempos hacia atrás : fijación de tiempos hacia adelante

Cómo poner en hora el reloj digital

Después de la conexión a la red o después de un corte de corriente, el display centellea en: 0.00

• Pulse simultáneamente los botones y suéltelos y posteriormente (dentro de los 4 segundos), con los botones y seleccione la hora exacta.

Con la tecla el tiempo aumenta.

Con la tecla el tiempo disminuye.

Se pueden realizar eventuales actualizaciones de la hora de dos modos diferentes:

1. Repita completamente las fases descritas más arriba
2. Presione el botón y suéltelo y posteriormente con los botones y actualice la hora.

Funcionamiento manual de la hora

Después de haber seleccionado la hora, automáticamente el programador pasa a la posición manual.

Nota: Presione el botón para restablecer el funcionamiento manual antes de cada cocción "Automática".

Regulación del volumen de la señal sonora

Después de haber elegido y confirmado las regulaciones del reloj, se pueda modificar el volumen de la señal sonora de la alarma utilizando el botón.

Inicio retardado de la cocción con una duración establecida

Se selecciona la duración de la cocción y la hora de fin de la cocción. Supongamos que el display indique la hora 10:00

1. Gire los botones de mando de la hora hasta la función y temperatura deseadas (por ejemplo: horno convencional, 200°C)
2. Pulse el botón y suéltelo y posteriormente (dentro de los 4 segundos) con los botones y seleccione la duración deseada. Supongamos que se selecciona una cocción de 30 minutos; aparecerá:

° amp; 0 · 3

Finalizada la selección y después de 4 segundos, aparece nuevamente la hora corriente con el símbolo y la palabra auto 3. Pulse el botón y suéltelo y posteriormente pulse los botones y hasta seleccionar la hora de fin de la cocción deseada, supongamos las 13:00 horas

1 3 · 0 0

1. Finalizada la selección y después de 4 segundos, en el display aparece la hora corriente:

° amp; 1 · 0

La palabra "auto" encendida recuerda que se ha programado la duración y el final de cocción en la función automática. El horno se encenderá automáticamente a las 12:30 horas para terminar después de 30 minutos. Cuando el horno está encendido aparece una olla con el fuego encendido durante toda la cocción. En cualquier momento, pulsando la tecla se pueda visualizar la duración seleccionada y pulsando la tecla se visualiza la hora de fin de la cocción.

Al finalizar la cocción suena la señal sonora; para interrumpirla pulse un botón cualquiera excepto los botones y.

Inicio inmediato con duración establecida

Programando sólo la duración (puntos 1 y 2 del párrafo "Inicio retardado de la cocción con duración establecida") se obtiene el comienzo inmediato de la cocción.

Para anular una cocción ya programada

Presione el botón y, suéltelo y con el botón lleve el tiempo hasta

y luego presione el botón de configuración manual

Función control decretos

En el funciona bajo el control de los instantes. En el caso, se usa un tiempo para darle el nombre del personaje. En el caso, se usa el nombre del personaje. En el caso, se usa el nombre del personaje. En el caso, se usa el nombre del personaje. En el caso, se usa el nombre del personaje. En el caso, se usa el nombre del personaje. En el caso, se usa el nombre del personaje. En el caso, se usa el nombre del personaje. En el caso, se usa el nombre del personaje.

Luego, con las teclas y seleccionar el tiempo deseado. Finalizada la selección, la cuenta parte exactamente a la hora establecida, en el display aparece la hora corriente.

Al finalizar el tiempo, se emite una señal acústica que se puede detener pulsando una tecla cualquiera (excepto las teclas y el símbolo se apaga.

Corrección, borrado de los datos

• Los datos seleccionados se pueden borrar en cualquier momento, pulsando la tecla correspondiente y pulsando la tecla ⊕ o ⊕.
• Cancelando la duración de la cocción se produce también la cancelación automática del fin del funcionamiento y viceversa.
• En el caso de configuración programada, el aparato no acepta tiempo de fin de cocción anteriores a los de comienzo de la cocción propuestos por el aparato.

Programas de cocción

! En todos los programas se puede hacer una temperatura entre 60° C y MAX, excepto en:

• BARBACOA (se aconseja elegir solo MAX);
• GRATIN (se aconseja no superar una temperatura de 200 °C).

Programa LEUDADO

El horno alcanza y mantiene una temperatura de 40 °C independiente de la posición en la que se gire la perilla TERMOSTATO. Este programa es ideal para leudar los amasijos que contienen levadura natural.

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar un solo estante: si se utilizan varios estantes se produce una mala distribución de la temperatura.

Programa HORNO PASTELERÍA

Se enciende el elemento calentador posterior y se pone en funcionamiento el ventilador, garantizando un calor suave y uniforme en el interior del horno. Este programa es aconsejable para la cocción de alimentos delicados (por ej. las tortas que necesitan leudado) y algunas preparaciones "mignon" en 3 niveles simultáneamente.

Programa COCCIÓN RÁPIDA

Se encienden los elementos calentadores y se pone en funcionamiento el ventilador, ofreciendo un calor constante y uniforme. El programa no necesita precalentamiento. Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo estante.

Programa MULTICOCCIÓN 2

Se encienden todos los elementos calentadores (superior, inferior y circular) y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos estantes simultáneamente.

Programa HORNO PIZZA

Se encienden los elementos calentadores inferior y circular y se pone en funcionamiento el ventilador. Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando se utilice más de un estante a la vez, en la mitad de la cocción es necesario intercambiar su posición.

Programa BARBACOA

Se enciende el elemento calentador superior y se pone en funcionamiento el asador automático (cuando existe). La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan de una temperatura superficial alta. Realice las cocciones con la puerta del horno cerrada.

Programa GRATIN

Se enciende el elemento calentador superior y se ponen en funcionamiento el ventilador y el asador automático (cuando existe). Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del horno.

Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Realice las cocciones con la puerta del horno cerrada.

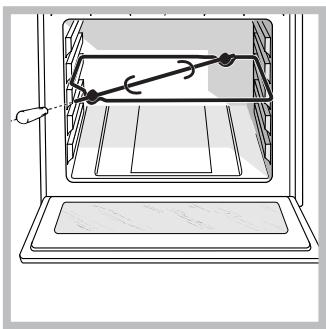

El asador automático (sólo en algunos modelos)

Para accionar el asador automático (ver la figura) proceda del siguiente modo:

1. coloque la grasera en la posición 1;
2. coloque el sostén del asador automático en la posición 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno;
3. accione el asador automático seleccionando con la perilla PROGRAMAS o

¡Si se abre la puerta cuando el programa está funcionando, el asador automático se detiene.

Consejos prácticos de cocción

¡En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente, lo cual podría provocar quemaduras de las comidas delicadas.

¡En las cocciones BARBACOA y GRATIN, si se usa el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

MULTICOCCION

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.
• Coloque la grasera abajo y la parrilla arriba.

BARBACOA

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.
• Se aconseja fijar el nivel de energía al máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

HORNO PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasa se aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.
• En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Programas	Alimentos	Peso(Kg)	Posición del estantes	Precalenta-miento(minutos)	Temperatura aconsejada	Duración de la coccción(minutos)
Leudado	Leudado de los amasijos con levadura natural (brioche, pan, torta de azúcar, croissant, etc.
Horno Tradicional	Pato	1	3	15	200	65-75
	Asado de ternera o de vaca	1	3	15	200	70-75
	Asado de cerdo	1	3	15	200	70-80
	Bizcochos (de pastaflora)	-	3	15	180	15-20
	Tortas glaseadas	1	3	15	180	30-35
Horno Pastelería	Tortas glaseadas	0.5	3	15	180	20-30
	Torta de fruta	1	2 o 3	15	180	40-45
	Plum-cake	0.7	3	15	180	40-50
	Bizcocho	0.5	3	15	160	25-30
	Creps rellenos (en 2 niveles)	1.2	2 y 4	15	200	30-35
	Tortas pequeñas (en 2 niveles)	0.6	2 y 4	15	190	20-25
	Bizcochitos salados de hojaldre y queso (en 2 niveles)	0.4	2 y 4	15	210	15-20
	Hojaldre relleno con crema (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Bizcochos (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Merengue (en 3 niveles)	0.5	1 y 3 y 5	15	90	180
Coción rápida	Alimentos congelados
	Pizza	0.3	2	-	250	12
	Mixto de calabacin y cangrejos	0.4	2	-	200	20
	Torta rústica de espinaca	0.5	2	-	220	30-35
	Panzerotti (ravioles grandes italianos)	0.3	2	-	200	25
	Lasañas	0.5	2	-	200	35
	Panecillos dorados	0.4	2	-	180	25-30
	Bocaditos de pollo	0.4	2	-	220	15-20
	Precocidos
	Alas de pollo doradas	0.4	2	-	200	20-25
	Alimentos Frescos
	Bizcochos (de pastaflora)	0.3	2	-	200	15-18
	Plum-cake	0.6	2	-	180	45
	Bizcochitos salados de hojaldre y queso	0.2	2	-	210	10-12
Multicocción	Pizza (en 2 niveles)	1	2 y 4	15	230	15-20
	Lasañas	1	3	10	180	30-35
	Cordero	1	2	10	180	40-45
	Pollo asado + patatas	1+1	2 y 4	15	200	60-70
	Caballa	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Hojaldre relleno con crema (en 2 niveles)	0.5	2 y 4	10	190	20-25
	Bizcochos (en 2 niveles)	0.5	2 y 4	10	180	10-15
	Bizcocho (en 1 nivel)	0.5	2	10	170	15-20
	Bizcocho (en 2 niveles)	1	2 y 4	10	170	20-25
	Tortas saladas	1.5	3	15	200	25-30
Horno Pizza	Pizza	0.5	3	15	220	15-20
	Asado de ternera o de vaca	1	2	10	220	25-30
	Pollo	1	2 o 3	10	180	60-70
Barbacoa	Lenguados y sepias	0.7	4	-	Max	10-12
	Broquetas de calamares y cangrejos	0.6	4	-	Max	8-10
	Sepias	0.6	4	-	Max	10-15
	Filete de merluza	0.8	4	-	Max	10-15
	Verduras a la parrilla	0.4	3 o 4	-	Max	15-20
	Bistec de ternera	0.8	4	-	Max	15-20
	Salchichas	0.6	4	-	Max	15-20
	Hamburguesas	0.6	4	-	Max	10-12
	Caballa	1	4	-	Max	15-20
	Bocadillo caliente con jamón y queso (o pan tostado)	n.o 4 y 6	4	-	Max	3-5
	Con asador automatístico (cuando existe)
	Asado de ternera	1.0	-	-	Max	80-90
	Pollo asado	1.5	-	-	Max	70-80
	Cordero asado	1.0	-	-	Max	70-80
Gratin	Pollo a la parrilla	1.5	2	10	200	55-60
	Sepias	1.5	2	10	200	30-35
	Con asador automatístico (cuando existe)
	Asado de ternera	1.5	-	10	200	70-80
	Cordero asado	1.5	-	10	200	70-80
	Pollo (asado) + patatas (en la grasa)	1.5	-	10	200	70-75

Precauciones y consejos

ES

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, solo por personas adultas y siguiendo las instrucciones contenidas en este manual.
• Durante el uso del aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Tome la manija de apertura de la puerta en el centro: a los costados podría estar caliente.
• Utilice siempre guantes para horno para introducir o extraer recipientes.
• No cubra el fondo del horno con hojas de aluminio.
• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente, podrá incendiarse.
• Controle siempre que los mandos estén en la posición "●"/"O" cuando no se usa el aparato.
• No desconecte el aparato de la toma de corriente tirando del cable, sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• No apoye objetos pesados sobre la puerta del horno abierta.
• No permitir que el aparato sea usado por niños o por personas incapacitadas sin vigilancia.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de Aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; deben ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medio ambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se contribuye a reducir la energía de absorción de las empresas eléctricas.
• Se recomienda efectuar siempre las cocciones en BARBACOA y GRATIN con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente).
• Mantenga eficientes y limpias las juntas para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Asistencia

Comunique:

• el modelo de la placa (Mod.)
• el número de serie (S/N)

Esta información se incluye en la placa de características, ubicada en el aparato y/o en el embalaje.

Cortar el suministro eléctrico

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar, use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables.

¡No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos, abrasivos o rascadores metálicos afilados que puedan rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. para hacerlo, abra completamente la puerta (ver la figura);
2. alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

1. sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Presione los sujetadores "F", luego tire la puerta hacia sí mismo, extrayéndola de las bisagras (ver la figura).

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controle las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada, llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno:

1. Desenrosque la tapa de vidrio del portalampara.
2. Extraiga la bombilla y sustituyala con una análoga: potencia de 25 W, casquillo E 14.
3. Vuelva a colocar la tapa (ver la figura).

Montaje del Kit Guías Deslizables

Para montar las guías deslizables:

1. Desenrosque los dos tornillos A (ver la figura). Si el horno posee paneles autolimpiantes, los mismos quedarán momentáneamente desmontados.
2. Sustituya los tornillos A con los tornillos y los distanciadores (B+C) suministrados en el kit.

1. Enrosque los nuevos tornillos B y los correspondientes distanciadores C y vuelva a colocar los paneles autolimpiantes.

1. Fije los dos encastres D de la guía en los orificios correspondientes ubicados en las paredes del horno (ver la figura). Los orificios para la guía izquierda están ubicados arriba, mientras que los orificios para la guía derecha están abajo.
2. Por último, encastre la guía en el distanciador C.

¡No coloque las guías deslizables en la posición 5.

Italiano, 1

English, 13

Français, 24

Espanol, 35

Portuges, 46

FZ 86.1/HA

FZ 86.1 IX/HA

FC 86.1/HA

FC 86.1 IX/HA

FQ 86.1/HA

FC 862 C.2/HA

FC 862 C.2 IX/HA

F 86.1/HA

F 86.1 IX/HA

Índice

Instalación, 47-48

Posicionamiento

Conexión eléctrica

El programador de cocción electrónico, 51

Programas, 52-54

Programas de cocción

Funcionamiento manual del horno

Programa de FERMENTACIÓN

1. Atornille los nuevos tornillos B y los respectivos espaciadores C, montando también los paneles autolimpiantes.
