Tipo di prodotto	Congelatore
Marca	Hotpoint
Modello	FZ 86.1 IX/HA
Dimensioni (L x A x P)	43.5 x 32 x 41.5 cm
Volume netto	158 L
Alimentazione	220-240 V ~ 50 Hz
Potenza max assorbita	2800 W
Classe energetica	Etichetta energetica secondo direttiva 2002/40/CE
Numero di cassetti/ripiani	Non specificato (stima: 4-6 cassetti)
Tipo di sbrinamento	Manuale (probabilmente)
Controllo della temperatura	Termostato meccanico
Funzione congelamento rapido	Sì
Sistema di raffreddamento	Ventilato (probabilmente)
Classe climatica	Non specificato (stima: SN-T)
Livello di rumore	Non specificato (stima: 42 dB)
Manutenzione e pulizia	Pulire con spugna morbida e sapone neutro; evitare prodotti abrasivi
Sicurezza	Arresto automatico in caso di surriscaldamento, porta sicura
Ricambi e riparabilità	Assistenza tecnica Hotpoint
Informazioni generali	Conservare il manuale di istruzioni

Domande frequenti - FZ 86.1 IX/HA HOTPOINT

Come installare il congelatore FZ 86.1 IX/HA?

Posizionare l'apparecchio in un luogo asciutto e ben ventilato, al riparo dai raggi solari. Lasciare uno spazio di almeno 10 cm intorno per la circolazione dell'aria. Non installare vicino a una fonte di calore. Assicurarsi che la superficie sia piana e solida. Collegare a una presa con messa a terra.

Qual è la temperatura ideale per il congelatore?

La temperatura consigliata è -18 °C. Utilizzare il termostato per regolare. Un display può indicare la temperatura reale. Verificare periodicamente con un termometro.

Come sbrinare il congelatore?

Scollegare l'apparecchio e rimuovere tutti gli alimenti. Lasciare la porta aperta per far sciogliere il ghiaccio. Mettere degli asciugamani per assorbire l'acqua. Non utilizzare oggetti appuntiti per rimuovere il ghiaccio. Pulire e asciugare prima di ricollegare.

Cosa fare se la spia dell'allarme si accende?

L'allarme può indicare una porta non chiusa bene, un'interruzione di corrente o una temperatura troppo alta. Verificare la chiusura della porta, il cavo di alimentazione e il termostato. Se il problema persiste, contattare il servizio post-vendita.

Posso installare il congelatore in un garage non riscaldato?

Sì, se la temperatura ambiente rimane entro i limiti della classe climatica (generalmente da -15 °C a 43 °C). Consultare il manuale per la classe esatta. Evitare temperature estreme.

Come pulire l'interno del congelatore?

Scollegare l'apparecchio. Rimuovere gli alimenti e i ripiani. Pulire con una spugna morbida imbevuta di acqua tiepida e sapone neutro. Sciacquare e asciugare accuratamente. Non utilizzare prodotti abrasivi o pulitori a vapore.

Per quanto tempo si conservano gli alimenti?

La conservazione varia a seconda degli alimenti: carne fino a 12 mesi, pesce fino a 6 mesi, verdure fino a 12 mesi. Rispettare le date di scadenza e confezionare ermeticamente. La tabella di congelamento nel manuale fornisce indicazioni precise.

Come attivare la funzione congelamento rapido?

Premere il pulsante 'Fast Freeze' o ruotare il termostato al massimo. La spia si accende. Posizionare gli alimenti freschi nel compartimento. Dopo 24 ore, disattivare la funzione per evitare un consumo eccessivo di energia.

Cosa fare in caso di interruzione di corrente?

Non aprire la porta per mantenere il freddo. Gli alimenti rimangono congelati per circa 12 ore se la porta rimane chiusa. Dopo il ritorno della corrente, controllare lo stato degli alimenti. Se la temperatura ha superato 0 °C, consumare rapidamente.

Dove trovare i pezzi di ricambio per questo modello?

Contattare il servizio post-vendita Hotpoint o un rivenditore autorizzato. Tenere a portata di mano il modello e il numero di serie (targhetta identificativa all'interno del congelatore). I pezzi comuni come ripiani e guarnizioni sono disponibili.

MANUALE UTENTE FZ 86.1 IX/HA HOTPOINT

Collegamento elettrico

Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello di controllo

Avvio e utilizzo, 5

Avviare il forno

Targhetto caratteristiche

Il programmatore di cottura elettronico, 6

Programmi, 7-9

Programmi di cottura

Consigli pratici di cottura

Tabella cottura

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Manutenzione e cura, 11

Escludere la corrente elettrica

Pulire l'apparecchio

Pulire la porta

Sostituire la lampadina

Montaggio del Kit Guide Scorrevoli

Assistenza, 12

Assistenza attiva 7 giorni su 7

Hotpoint

ARISTON

T

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti al forno devono essere di materiale resistente al calore;
• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C ;
• per l'incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni:

! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetto caratteristiche sono state misurate con quello tipo di installazione.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Centraggio e fissaggio

Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della biancata del mobile:

spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura);

spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante (vedi figura);

spessore di 16 mm: utilizzare la seconda scanalatura (vedi figura).

Per fissare l'apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l'aiuto di qualche utensile.

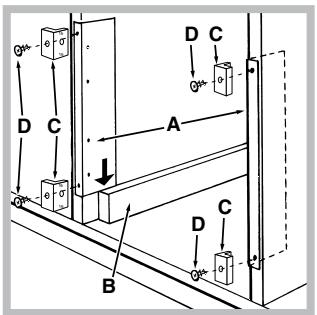

Centraggio e fissaggio*

1. Posizionare le staffe "A" a battuta sull'appoggio del forno "B".
2. Posizionare i tacchetti "C" a battuta nelle staffe "A". In particolare, se lo spessore della biancata del mobile:
3. è di 16 mm: montare il tacchetto in modo che il numero 16 riportato sullo stesso sia rivolto verso di voi;
4. è di 18 mm: montare il tacchetto in modo che la parte con la scritta sia rivolta verso di voi;
5. è di 20 mm: non montare il tacchetto.
6. Fissare le staffe ed i tacchetti sul bordo della biancata del mobile tramite le viti "D".

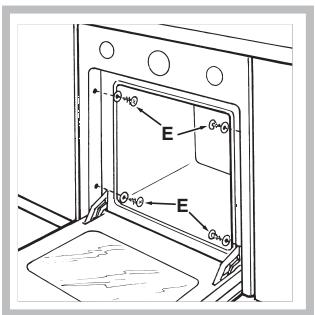

7. Fissare il forno al mobile tramite le viti e le rondelle in plastica "E".

Collegamento elettrico

I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta delle caratteristiche (vedi figura).

Montaggio del cavo di alimentazione

1. Aprire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).
2. Svitare la vite del serracavo e toglierlo facendo leva con un cacciavite (vedi figura).

1. Togliere le viti dei contatti L-N-⏚ e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N), Marrone (L), Giallo/Verde (⏚).

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi figura).

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi figura);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche (vedi figura);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Vista d'insieme

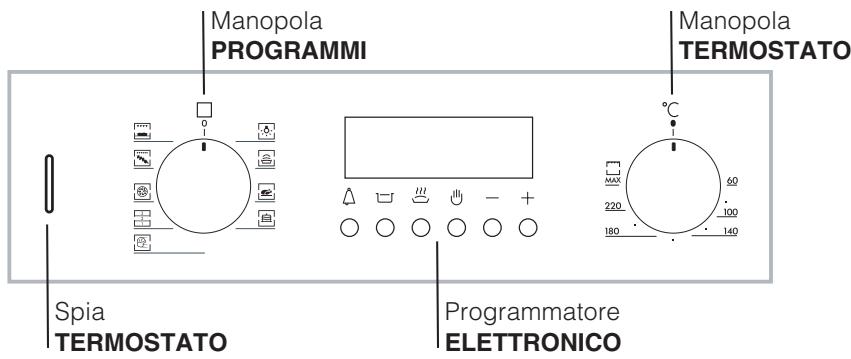

Pannello di controllo

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno

e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

Negli apparecchi dotati di programmatore elettronico per utilizzare il forno elettrico premere il tasto (sul display compare il simbolo) prima di selezionare la funzione di cottura desiderata.

Avviare il forno

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.
2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).
3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.
4. Durante la cottura è sempre possibile:
5. modificare il programma di cottura agendo sulla manopola PROGRAMMI;
6. modificare la temperatura agendo sulla manopola TERMOSTATO;
7. interrompere la cottura riportando la manopola PROGRAMMI in posizione "0".

! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.

Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d'aria che esce tra il pannello di controllo e la porta del forno.

A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo.

Luce del forno

Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura.

TARGHETTA CARATTERISTICHE
Dimensioni	larghezza cm 43,5 altezza cm 32 profondità cm 41,5
Volume	lt. 58
Collegamenti elettrici	tensione a 220-240V ~ 50Hz potenza massima assorbita 2800W
ENERGY LABEL	Direttiva 2002/40/CE sull'etichetta dei fornì elettrici. Norma EN 50304 Consumo energia convezione Naturale - funzione di riscaldamento: Tradizione; Consumo energia dichiarazione Classse convenzione Forzata - funzione di riscaldamento: Pasticceria.
CE	Questa apparecchiatura è conformere alle seguenti Diretive Comunitarie: 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibleità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE

Il programmatore di cottura elettronico

Consente di programmare il forno o il grill nei funzionamenti:

• inizio cottura ritardato con durata stabilita;
• inizio immediato con durata stabilita; contaminuti.

Funzione dei tasti:

□: contaminuti ore, minuti; : durata cottura; : fine cottura; : commutazione manuale; : impostazione tempi indietro; : impostazione tempi avanti

Come rimettere l'orologio digitale

Dopo l'allacciamento alla rete o dopo una mancanza di corrente il display lampeggia su: 0.00

• Premere contemporaneamente i tasti e rilasciare e successivamente (entro 4 secondi) con i tasti e impostare l'ora esatta.

Con il tasto [+] il tempo aumenta.

Con il tasto [-] il tempo diminuisce.

Eventuali aggiornamenti dell'ora possono essere effettuati in due modi:

1. Ripetere totalmente le fasi sopra descritte.
2. Premere il tasto e, rilasciarlo e successivamente con i tasti aggiornare l'ora.

Funzionamento manuale del forno.

Dopo aver impostato l'ora, il programmatore va automaticamente in posizione manuale.

Nota: Premere il tasto per ripristinare il funzionamento manuale dopo la cottura "Automatica".

Regolare il volume del segnale acustico.

Dopo aver scelto e confermato le impostazioni dell'orologio, tramite il tasto è possibile regolare il volume del segnale acustico.

Inizio cottura ritardato con durata stabilita.

Va impostata la durata della cottura e l'ora di fine cottura. Supponiamo che il display indichi le ore 10,00.

1. Ruotare le manopole di lavoro del forno sulla funzione e sulla temperatura desiderata (esempio: forno statico, 200°C).
2. Premere il tasto [4], rilasciarlo e successivamente (entro 4 secondi) con i tasti [4] e [4] impostare la durata desiderata. Supponiamo di impostare una cottura di 30 minuti; compare:

0:30

Finita l'impostazione, dopo 4 secondi, ricompare l'ora corrente con il simbolo e la scritta "auto".

1. Premere il tasto, rilasciare e successivamente premere i tasti e fino ad impostare l'ora di fine cottura desiderata, supponiamo le 13,00.

1 3 · 0 0

1. Finita l'impostazione, sul display dopo 4 secondi compare l'ora corrente:

amp

La scritta "auto" accesa ricorda l'avvenuta programmazione di durata e di fine cottura nella funzione automatica. A quel punto il forno si accende automaticamente alle ore 12,30 in modo da terminare dopo 30 minuti. Quando il forno è acceso compare la pentolina accesa per tutta la durata della cottura. In qualsiasi momento premendo il tasto è possibile visualizzare la durata impostata, premendo il tasto si visualizza l'ora di fine cottura.

A fine cottura suona il segnale acustico; per interromperlo premere un tasto qualsiasi ad eccezione dei tasti e.

Inizio immediato con durata stabilita

Programmando solo la durata (punti 1 e 2 del paragrafo "Inizio cottura ritardato con durata stabilita") si ha l'inizio di cottura immediato.

Per annullare una cottura già programmata

Premere il tasto, rilasciare e con il tasto riportare il tempo a

·

e quindi premere il tasto di funzionamento manuale.

Funzione contaminuti

Nel funzionamento contaminuti viene impostato un tempo dal quale comincia un conto alla rovescia. Questa funzione non controlla l'accensione e lo spegnimento del forno, emette solamente un allarme acustico a tempo scaduto.

Premendo e rilasciando il tasto compare:

·

Quindi con i tasti impostare il tempo desiderato. Finita l'impostazione, il tempo parte esattamente al minuto secondo, nel display compare l'ora corrente.

amp

A fine tempo viene emesso un segnale acustico che può essere arrestato premendo un tasto qualsiasi (escludi i tasti e) ed il segnale si spegne.

Correzione e cancellazione dei dati

• I dati impostati possono essere cambiati in qualsiasi momento, premendo il tasto corrispondente e premendo il tasto o .
• Cancellando la durata di cottura si ha la cancellazione automatica anche della fine del funzionamento e viceversa.
• Nel caso di funzionamento programmato, l'apparecchio non accetta tempi di fine cottura antecedenti a quelli di inizio cottura proposti dall'apparecchio stesso.

Programmi di cottura

! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne: - BARBECUE (si consiglia di impostare solo su MAX); - GRATIN (si consiglia di non superare la temperatura di 200°C).

Programma LIEVITAZIONE

Il forno raggiunge e mantiene una temperatura di 40°C a prescindere dalla posizione della manopola TERMOSTATO. Questo programma è ideale per la lievitazione degli impasti contenenti lievito naturale.

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma FORNO PASTICCERIA

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni "mignon" su tre ripiani contemporaneamente.

Programma FAST COOKING

Si attivano gli elementi riscaldanti ed entra in funzione la ventola offrendo un calore costante e uniforme. Il programma non necessita di preriscaldamento. Questo programma è particolarmente indicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliori si ottengono utilizzando un solo ripiano.

Programma MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore, inferiore e circolare) ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l'aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente.

Programma FORNO PIZZA

Si attivano gli elementi riscaldanti inferiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno, con un forte apporto di calore in prevalenza dal basso. Nel caso si utilizzi più di un ripiano alla volta, è necessario scambiarli di posizione tra loro a metà cottura.

Programma BARBECUE

Si attiva l'elemento riscaldante superiore ed entra in funzione il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un'alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa.

Programma GRATIN

Si attiva l'elemento riscaldante superiore ed entrano in funzione la ventola e il girarrosto (ove presente). Unisce all'irradiazione termica unidirezionale la circolazione forzata dell'aria all'interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa.

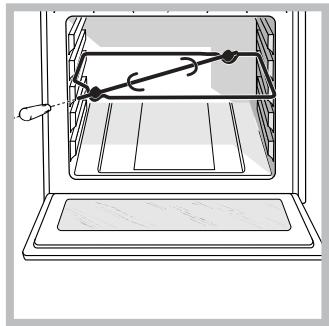

Girarrosto (solo in alcuni modelli)

Per azionare il girarrosto (vedi figura) procedere come segue:

1. mettere la leccarda in posizione 1;
2. Mettere il sostegno del girarrosto in posizione 3 e inserire lo spiedo nell'apposito foro sulla parete posteriore del forno;
3. azionare il girarrosto selezionando con la manopola PROGRAMMI o

! Col programma avviato, se si apre la porta il girarrosto si arresta.

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall'aria calda che potrebbe provocare bruciature sui cibi delicati.

! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTICOTTURA

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.

FORNOPIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.
• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.

Tabella cottura

Programmi	Alimenti	Peso (Kg)	Posizione dei ripiani	Preriscaldamento (minuti)	Temperatura consigliata	Durata cottura (minuti)
Lievitazione	Lievitazione degli imposti con lievito naturale (brioche, pane, torta allo zucchero, croissant, ecc.)
Forno Tradizionale	Anatra	1	2	15	200	65-75
	Arrostodi vitello o meno	1	2	15	200	70-75
	Arrostodi maiale	1	2	15	200	70-80
	Biscotti (di frolla)	-	2	15	180	15-20
	Crostate	1	2	15	180	30-35
Forno Pasticceria	Crostate	0.5	2	15	180	20-30
	Torta di frutta	1	1 o 2	15	180	40-45
	Plum-cake	0.7	2	15	180	40-50
	Pan di spagna	0.5	2	15	160	25-30
	Crèpes farcite (su 2 ripiani)	1.2	1 e 3	15	200	30-35
	Cake piccoli (su 2 ripiani)	0.6	1 e 3	15	190	20-25
	Salatini di sfoglia al formaggio (su 2 ripiani)	0.4	1 e 3	15	210	15-20
	Bignè (su 3 ripiani)	0.7	1 e 2 e 4	15	180	20-25
	Biscotti (su 3 ripiani)	0.7	1 e 2 e 4	15	180	20-25
	Meringhe (su 3 ripiani)	0.5	1 e 2 e 4	15	90	180
Fast cooking	Surgelati
	Pizza	0.3	1	-	250	12
	Misto zucchini e gamberi in pastella	0.4	1	-	200	20
	Torta rustica di spinaci	0.5	1	-	220	30-35
	Panzerotti	0.3	1	-	200	25
	Lasagne	0.5	1	-	200	35
	Panetti dorati	0.4	1	-	180	25-30
	Bocconci di pollo	0.4	1	-	220	15-20
	Precotti
	Ali di pollo dorate	0.4	1	-	200	20-25
	Cibi Freschi
	Biscotti (di frolla)	0.3	1	-	200	15-18
	Plum-cake	0.6	1	-	180	45
	Salatini di sfoglia al formaggio	0.2	1	-	210	10-12
Multicottura	Pizza (su 2 ripiani)	1	1 e 3	15	230	15-20
	Lasagne	1	2	10	180	30-35
	Agnello	1	2	10	180	40-45
	Pollo arrosto + patate	1+1	1 e 3	15	200	60-70
	Sgombero	1	1 e 2	10	180	30-35
	Plum-cake	1	1 e 2	10	170	40-50
	Bignè (su 2 ripiani)	0.5	1 e 3	10	190	20-25
	Biscotti(su 2 ripiani)	0.5	1 e 3	10	180	10-15
	Pan di spagna (su 1 ripiano)	0.5	1 e 2	10	170	15-20
	Pan di spagna(su 2 ripiani)	1	1 e 3	10	170	20-25
	Torte salute	1.5	2	15	200	25-30
Forno Pizza	Pizza	0.5	2	15	220	15-20
	Arrostodi vitello oanzi	1	1	10	220	25-30
	Pollo	1	1 o 2	10	180	60-70
Barbecue	Sogliole e seppie	0.7	3	-	Max	10-12
	Spiedini di calamari e gamberi	0.6	3	-	Max	8-10
	Seppie	0.6	3	-	Max	10-15
	Filetto di merluzzo	0.8	3	-	Max	10-15
	Verdure alla griglia	0.4	1 o 3	-	Max	15-20
	Bistecca di vitello	0.8	3	-	Max	15-20
	Salsicce	0.6	3	-	Max	15-20
	Hamburger	0.6	3	-	Max	10-12
	Sgombero	1	3	-	Max	15-20
	Toast (o pane tostato)	n.° 4 e 6	3	-	Max	3-5
	Con girarrosto (OVE presente)				Max
	Vitello all spiedo	1.0	-	-	Max	80-90
	Pollo all spiedo	1.5	-	-	Max	70-80
	Agnello all spiedo	1.0	-	-	Max	70-80
Gratin	Pollo alla griglia	1.5	2 e 3	10	200	55-60
	Seppie	1.5	2 e 3	10	200	30-35
	Con girarrosto (OVE presente)
	Vitello all spiedo	1.5	-	10	200	70-80
	Agnello all spiedo	1.5	-	10	200	70-80
	Pollo (allo spiedo) +	1.5	-	10	200	70-75
	patate (sulla leccarda)	-	2	10	200	70-75

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui lati del forno.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambini a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.
• Utilizzare sempre guanti da forno per inserire o estrarre recipienti. Non rivestire il fondo del forno con fogli di alluminio.
• Non riporre materiale infiammabile nel forno: se l'apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.
• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando l'apparecchio non è utilizzato.
• Non staccare la spina dalla presa di corrente tirando il cavo, ma afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Non appoggiare oggetti pesanti sulla porta del forno aperta.
• Non permettere che l'apparecchio sia usato dai bambini o da incapaci senza sorveglianza.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere i migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• L'interno del forno va pulito preferibilmente ogni volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciacquare e asciugare con un panno morbido. Evitare gli abrasivi.
• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie, ad eccezione delle guide scorrevoli. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi, abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro.

Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi figura);
2. alzare e ruotare le levette poste sulle due cerniere (vedi figura);

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Premere i fermi F, poi tirare la porta verso di sé estraendola dalle cerniere (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi

Assistenza). È consigliabile non usare il forno fino all'avvenuta riparazione.

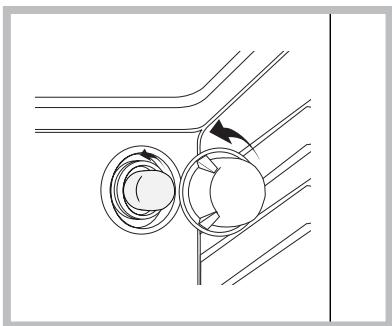

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del forno:

1. Svitare il coperchio in vetro del portalampada.
2. Svitare la lampadina e sostituirla con una

analoga: potenza 25 W, attacco E 14.

1. Rimontare il coperchio (vedi figura).

Montaggio del Kit Guide Scorrevoli

Per montare le guide scorrevoli:

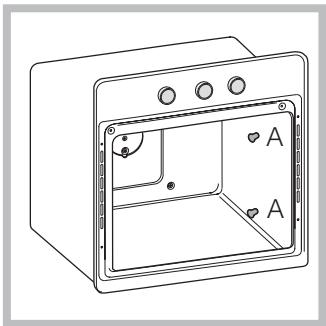

1. Svitare le due viti A (vedi figura). Se il forno è dotato di pannelli autopulenti, essi risulteranno momentaneamente smontati.
2. Sostituire le viti A con le viti e i distanziali (B + C) forniti nel kit.

1. Avvitare le nuove viti B e i relativi distanziali C, rimontando anche i pannelli autopulenti.

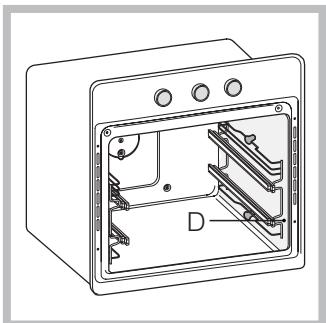

1. Fissare i due incastri D della guida negli appositi fori posti sulle pareti del forno (vedi figura). I fori per la guida sinistra sono posizionati in alto, mentre quelli per la guida destra sono in basso.
2. Infine incastrare la guida sul distanziatore C.

! Non inserire le guide scorrevoli alla posizione 5.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente;
• Riavviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il messaggio visibile sul display TEMPERATURA
• Il modello della macchina (Mod.)
• Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI 199.199.199 NUMERO UNICO

In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto (IVA inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (IVA inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore Telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

FZ 86.1/HA

FZ 86.1 IX/HA

FC 86.1/HA

FC 86.1 IX/HA

FQ 86.1/HA

FC 862 C.2/HA

FC 862 C.2 IX/HA

F 86.1/HA

F 86.1 IX/HA

Contenuti

Installazione, 14-15

Posizionamento
