MODE D'EMPLOI HAMGSMGPS VELLEMAN

Nous vous remercions de votre achat de l'AMA2 ou l'AMA3.

Veuillez bien lire attentivement les prescriptions de sécurité:

Une autre application comme prescrit dans ce mode d'emploi, peut endommager ce produit.

En outre, un risque de court-circuit ou incendie peut se produire. Le produit entier ne peut pas être modifié ou transformé.

Si l'appareil a été endommagé pendant le transport, ne pas l'installez et consultez votre revendeur. La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

Le symbole au-dessus indique que l'élimentation de l'AMA2 et AMA3 en fin de vie peut polluer l'environnement.

Ne pas jetez un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchèterie traitera l'appareil en question.

Renvoyez les équipements usagés à votre fournisseur ou à un service de recyclage local.

Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contactez les autorités locales pour l'élimination.

L'AMA2/AMA3 est entièrement automatique et facile à utiliser. En outre, elle a une consommation d'énergie très faible. Ce système d'alarme vous prévient en cas d'un déplacement de votre véhicule et vous envoie un message contenant les coordonnées de l'endroit (AMA3) où se trouve le véhicule.

L'AMA2/AMA3 est compatible avec chaque système d'alarme pour véhicules. Vous pouvez même raccorder un ronfleur ou un appareil externe.

L'équipe AMA

1. INSTALLATION

Insérez la carte SIM en position correcte. Voir fig. 1.

Attention! Activez la carte SIM et désactivez la demande du “CODE PIN” dans votre GSM (menu: sécurité).

Activation de la carte SIM = il faut téléphoner avec la carte SIM.

Veillez à ce que la carte SIM ait suffisamment de crédit.

Si vous désirez enlever votre carte SIM de votre GSM, faites attention: il faut d'abord séparer la batterie et le fusible du faisceau de câbles. Après que la carte SIM était remise sur place, il faut enficher la batterie et le fusible de nouveau.

2. RACCORDEMENT

Rouge: + 12 Volt

Noir: - Masse

Bleu: + 15 (+12V après contact clé)

Blanc: + 12V out (sortie pour appareils externes ou enficher le ronfleur par le connecteur (max. 0.5 A)).

Vert: Entrée auxiliaire. Négative ou positive selon la programmation.

Jaune: pas appliqué.

fig. 1

fig. 2

fig. 3 Bouton poussoir

Enfichez le ronfleur dans le connecteur.

Enfichez le bouton poussoir (fig.3) dans le connecteur.

Connectez le fil rouge à + 12 Volt continu (batterie).

Connectez le fil noir à une masse solide.

Connectez le fil bleu à +12 V après contact (+15).

Enfichez la batterie après le raccordement de l'alimentation. L'AMA2/AMA3 a besoin du courant pour pouvoir s'annoncer sur le réseau GSM. La led de chargement (3 - fig. 2) s'allume en cas de chargement de la batterie.

Attention:

1) A la première mise en service, la procédure peut prendre environ 2 minutes (annoncement sur le réseau, etc...).

Ci-après la led statut (2 - fig. 2) sur le PCB clignote chaque 5 secondes.

Faites attention, si la led statut clignote 1 fois par seconde, l'annonce n'est pas encore effectué.

2) Après cette procédure, la led sur le bouton poussoir donne, par chaque débranchement du contact clé, des flashes qui correspondent avec le signal de réception du GSM. P.e. Signal 3 = 3 x flash (0 = pas de réception, 5 = réception maximale). En même temps, le buzzer offre un signal audible.

ENVOYER ET RECEVOIR DES MESSAGES SMS

La led sur le bouton poussoir de l'AMA2/3 clignote 3 fois par message reçu pour indiquer que l'AMA2/3 a reçu un message SMS. Après 45 secondes, l'AMA2/3 clignotera de nouveau 3 fois et renverra les données en forme SMS. Sinon, veuillez bien contrôler votre carte SIM, SMS ou mot de passe et essayez de nouveau.

2.1. QUI RECEVRA LES MESSAGES SMS?

Numéro de téléphone de l'utilisateur, p.e.: 0123/456789

Envoyez le message SMS à l'AMA2/3: A1111+xx123456789

A = la commande pour ALARME

1111 = le mot de passe par défaut

+xx = représente l'indicatif du pays

123456789 = le numéro GSM de l'utilisateur.

Ne pas saisir d'espace avant ou dans le message. L'AMA2/3 enverra une confirmation après approx. 45 secondes:

AMA2/3 REV 4.30

PW= 1111

TEL=+xx123456789

2.2. CODE CONFIDENTIEL PERSONNALISE

Le nouveau mot de passe désiré est p.e.: 1234.

Vous pouvez choisir même des chiffres et des caractères. Faites attention: sensible aux majuscules.

Envoyez un message SMS à l'AMA2/3: P11111234

P = la commande pour MOT DE PASSE

1111 = le mot de passe par défaut

1234 = le nouveau mot de passe

Ne pas saisir d'espace avant ou dans le message. L'AMA2/3 enverra une confirmation après approx. 45 secondes:

Chargez les valeurs par défaut en cas de perte de mot de passe.

AMA2/3 REV 4.30

PW= 1234

TEL=+xx123456789

2.3. F ONCTIONS ET VALEURS PAR DEFAULT

Selon la programmation désirée, envoyez un message SMS suivant à l'AMA2/3: Fxxxxy=z

F = la commande des fonctions

xxxx = mot de passe

y = fonction désirée de 1 jusqu'à 5

z = valeur de 0 à ... (selon la fonction)

Attention: sans espaces au début ou dans le message! L'AMA2/3 enverra une confirmation après approx. 45 secondes:

AMA2/3 REV 4.30

PROG=0,2,7,2,3

(fonction 1,2,3,4 et 5)

2.3.1. FONCTION 1: TEST SYSTEME

En activant cette fonction, l'AMA2/3 enverra un test de l'état du système 1 fois par jour, par semaine ou par mois.

Envoyez le message suivant à l'AMA2/3, sans espaces au début ou dans le message: Fxxxx1=z

F = la commande des fonctions

xxxx = mot de passe

1 = la fonction désirée

z = la valeur de la fonction

(0 = test non utilisé (valeur par défaut), 1 = chaque jour, 2 = chaque semaine, 3 = chaque mois).

2.3.2. FONCTION 2: AUX-INPUT (AUX ALARM)

Alarme directe ou retardée NO (normally open) ou NC (normally closed).

Activation pour la sécurité contre vol de clef (3.3.). Commande positive voir 2.5. – fig. 4.

Envoyez le message suivant à l'AMA2/3, sans espaces au début ou dans le message:: Fxxxx2=z

F = la commande des fonctions

xxxx = mot de passe

2 = la fonction désirée

z = la valeur de la fonction

0 = alarme directe et input NO connecter vers la masse

1 = alarme directe et input NC connecter vers la masse

2 = alarme retardée et input NO connecter vers la masse (valeur par défaut)

3 = alarme retardée et input NC connecter vers la masse

4 = alarme retardée et input NO connecter vers la masse + reconnaissance par bouton poussoir

5 = alarme retardée et input NC connecter vers la masse + reconnaissance par bouton poussoir

La modification d'un valeur sera activé après la réception d'une confirmation par SMS.

L'AMA2/3 envoie le message suivant lors d'une alarme AUX:

AMA2/3 REV 4.30

AUX ALARM

CONTACT: OFF

BAT=OK SIG=4

GPS=0/1 seulement AMA3

TIME:201446 seulement AMA3

DATE:010707 seulement AMA3

50:55:34 N seulement AMA3

005:26:31 E seulement AMA3

SPEED:0.00 seulement AMA3

OUTPUT OFF/ON

2.3.3. FONCTION 3: SENSIBILITE DU DETECTEUR DE MOUVEMENT

Envoyez le message suivant à l'AMA2/3, sans espaces au début ou dans le message: Fxxxx3=z

F = la commande des fonctions

xxxx = mot de passe

3 = la fonction désirée

z = la valeur de la fonction

0 = capteur débranché

1 = sensibilité faible

2 à 9 = augmentation de la sensibilité (7 = valeur par défaut)

2.3.4. FONCTION 4: OUTPUT (câble blanc pour le ronfleur)

Envoyez le message suivant à l'AMA2/3, sans espaces au début ou dans le message: Fxxxx4=z

F = la commande des fonctions

xxxx = mot de passe

4 = la fonction désirée

z = la valeur de la fonction

0 = ON et OFF par SMS (ONxxxx: sortie d'alarme est +12V, OFFxxxx: sortie d'alarme est 0 V).

1 = La sortie suit la sonnerie d'appel et se comporte comme commande à distance avec une portée illimitée. La communication est sans frais, la sortie devient +12 V pendant 1 seconde.

2 = La fonction ronfleur activée. Le ronfleur sera activé en cas de pré-alarme, à la reproduction de la force de signal du GSM et à la fonction GSM-check. En mode 0 ou 1, les fonctions du ronfleur seront désactivées.

2.3.5. FONCTION 5: COMPTEUR SMS

Stipulation de la quantité des messages SMS à envoyer par l'AMA2/3 sans réactivation du contact. P.e.: L'AMA2/3 enverra au maximum 3 x messages SMS "MOVING ALARM" en cas d'une alarme active sans reset du contact.

Envoyez le message suivant à l'AMA2/3, sans espaces au début ou dans le message: Fxxxx5=z

F = la commande des fonctions

xxxx = mot de passe

5 = la fonction désirée

z = la valeur de la fonction

0 = messages SMS illimités

1 = 1 SMS

2 = 2 SMS

3 = 3 SMS (valeur par défaut)

... à 9 SMS

2.4. CHARGEMENT DES VALEURS PAR DEFAULT

Placez le jumper S2 (1 – fig. 2). Enlevez le fusible (2 A) du support et débranchez la batterie de secours dans l'AMA2/3.

Remettez le fusible à sa place et branchez la batterie de secours de nouveau dans l'AMA2/3.

Maintenant, l'appareil est mis sous tension.

Attendez environ 10 secondes jusqu'à la led du bouton poussoir clignotera.

L'AMA2/3 se trouve en mode test maintenant. Les raccordements et le détecteur de mouvement peuvent être contrôlés et aperçus.

Enlevez le jumper S2 de nouveau. L'AMA2/3 chargera les valeurs par défaut dans la mémoire.

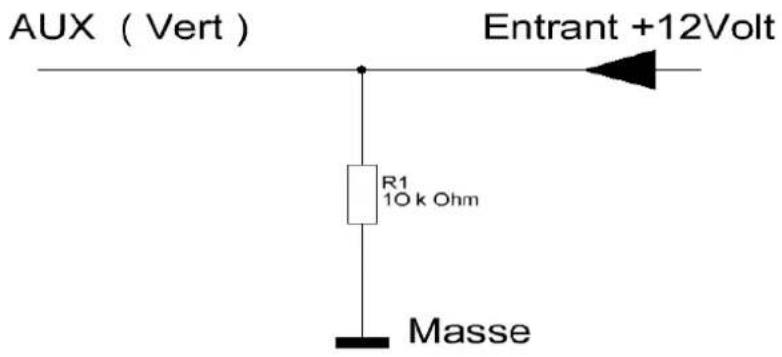

2.5. SCHEMA COMMANDE ENTREE POSITIVE AUX

Pour l'entrée positive, utilisez pour la fonction 2 les valeurs 1,3 ou 5 (contact NC). Veuillez bien connecter la résistance 10 K vers la masse. Voir fig. 4.

fig. 4

3. L'UTILISATION DE L'AMA2/3

3.1. ACTIVATION

Mettez le contact clé en mode OFF.

L'AMA2/3 annoncera immédiatement s'il peut vous joindre. La led rouge du bouton poussoir clignotera et vous entendrez un signal audible par la sonnerie, chaque fois que le contact clé est mis sur OFF (0-1 = pas de réception, 2-5 = bonne réception).

Si la led/sonnerie s'annonce seulement 1 fois ou pas, changez de place de stationnement parce que autrement, l'AMA2/3 ne peut pas vous joindre.

L'alarme s'enclenche automatiquement 60 secondes après avoir retiré la clef du contact. La led clignote à un rythme régulier chaque 3 secondes. L'AMA2/3 est activée.

3.2. DESACTIVATION (CHOCS ET SOULEVEMENT DE VOTRE VEHICULE)

En cas de chocs, déplacement ou renversement du motocyclette, le ronfleur sera activé et la led clignotera rapide (pré-alarme).

L'AMA2/3 ne transmettra pas un message immédiatement, parce qu'il est possible que vous faissiez bouger le véhicule vous-même. L'AMA2/3 donne 15 secondes pourque vous puissiez désactiver l'alarme en tournant le contact clé sur ON. L'AMA2/3 est mis sur OFF.

L'AMA2/3 envoie le message suivant lors d'une alarme:

AMA2/3 REV 4.30

MOVING ALARM

CONTACT: OFF

BAT=OK SIG=4

GPS=0/1 seulement AMA3

TIME:201446 seulement AMA3

DATE:010707 seulement AMA3

50:55:34 N seulement AMA3

005:26:31 E seulement AMA3

SPEED:0.00 seulement AMA3

OUTPUT OFF/ON

3.3. VOL DE LA CLEF

L'AMA2/3 active l'alarme lorsque vous démarrez le véhicule et que vous n'enfoncez pas le bouton poussoir dans les 15 secondes après avoir mis le contact de clé sur "ON". Cette fonction n'est pas active à la livraison. Pour l'activation, voir 2.3.2. et choisissez le valeur 4 (Fxxxx2=4).

Vous recevrez un SMS contenant le message suivant:

AMA2/3 REV 4.30

KEY ALARM

CONTACT: OFF

BAT=OK SIG=4

GPS=0/1 seulement AMA3

TIME:201446 seulement AMA3

DATE:010707 seulement AMA3

50:55:34 N seulement AMA3

005:26:31 E seulement AMA3

SPEED:0.00 seulement AMA3

OUTPUT OFF/ON

3.4. RAPPORT DE L'ETAT DE L'AMA2/3

Il est possible de réclamer un rapport de l'état de l'AMA2/3 à tout moment.

Envoyez le message suivant à l'AMA2/3, sans espaces avant ou dans le message: STATUS.

Vous recevrez un message similaire à celui ci-dessous après environ 45 secondes:

AMA2/3 REV 4.30

PROG=0,2,7,2,3

CONTACT: OFF

BAT=OK SIG=4

GPS=0/1 seulement AMA3

TIME:201446 seulement AMA3

DATE:010707 seulement AMA3

50:55:34 N seulement AMA3

005:26:31 E seulement AMA3

SPEED:0.00 seulement AMA3

OUTPUT OFF/ON

AMA3: type de système d'alarme.

REV 4.30: version du logiciel.

PROG= 0,2,7,2,3: info sur la programmation par l'installateur.

CONTACT: ON: position de la clef du contact.

BAT= OK: état de la tension de l'accu du véhicule (< 10,6 V = LOW).

SIG= 5: signal de réseau GSM.

GPS=0/1: réception GPS (fix) (1 = AMA3 reçoit le signal GPS, 0 = AMA3 ne reçoit pas de signal).

TIME:201446: les coordinées GPS les plus récents de la mémoire (temps universel!).

50:55:34 N: les coordinées GPS.

005:26:31 E: coordinées GPS (à encoder sur notre website www.amasystems.be).

SPEED:0.00: la vitesse exprimée en noeuds (1 noeud = 1,85 km/h).

SERVICE OFF: état du mode entretien (ON = entretien possible, OFF = AMA2/3 en état de service).

OUTPUT ON: état de sortie programmable (ON = appareil externe activé, OFF = appareil externe désactivé).

3.5. RACCORDEMENT D'UN APPAREIL EXTERNE

ACTIVATION

Cette fonction n'est pas active. L'activation de cette fonction, désactivera la fonction de la sonnerie!!! Pour l'activation, voir 2.3.4. et choisissez le valeur 0 (Fxxxx4=0). Ensuite, envoyez le message SMS suivant à l'AMA2/3: ON1111

1111 = mot de passe par défaut. Si vous avez changé le mot de passe, veuillez bien utiliser le nouveau mot de passe. Pas d'espace avant ou dans votre message. L'AMA2/3 enverra l'information suivante:

Envoyez le message SMS suivant à l'AMA2/3: OFF1111

1111 = mot de passe par défaut, si vous avez changé le mot de passe, veuillez bien utiliser le nouveau mot de passe. Pas d'espace avant ou dans votre message. L'AMA2/3 enverra l'information suivante:

L'AMA2/3 peut être désactivée afin d'arrêter les envoies de message lorsque le véhicule se trouve chez le garagiste pour un entretien. Cette fonction peut être activée ou désactivée à chaque moment. En envoyant les messages suivants, la fonction sera active et à la prochaine transmission, elle sera désactivée.

1111 = mot de passe par défaut.

S = la commande pour SERVICE.

Si vous avez changé le mot de passe, veuillez bien utiliser le nouveau mot de passe. Pas d'espace avant ou dans votre message.

L'AMA2/3 enverra l'information suivante:

La led rouge sur le bouton poussoir clignotera rapidement en tournant la clef du contact sur "ON".

ou

La led rouge sur le bouton poussoir s'allume en tournant la clef du contact sur "ON". L'AMA2/3 est activée.

3.7. INTERRUPTION DE LA BATTERIE

En cas d'une interruption de la batterie du véhicule, par exemple, batterie faible moins que 10,6 V, batterie débranchée, interruption du courant, fusible coupé en brûlant, l'AMA2/3 envoie le message suivant lors d'une alarme:

AMA2/3 REV 4.30

BATTERY FAULT

3.8. ACTIVATION TEMPORAIRE DE LA COMMANDE SERVICE

En tournant la clef du contact sur OFF, appuyez le bouton poussoir jusqu'à vous entendrez un signal audible prolongé. A ce moment, lâchez le bouton poussoir. Maintenant, le détecteur de mouvement est désactivé. Vous pouvez p.e. prendre de l'essence ou laver votre véhicule. Au moment que vous tournez la clef du contact sur ON, la commande service est désactivée.

3.9. RECHERCHER LES TRACES DE VOTRE VEHICULE PAR INTERNET: SEULEMENT AMA3

Pour rechercher votre véhicule par internet, envoyez le message suivant à l'AMA3, sans espaces avant ou dans le message: TRACK

Envoyez TRACK pour l'activation.

Envoyez TRACK pour la désactivation.

TRACK activé: l'AMA3 enverra pendant maximum 60 minutes, chaque minute un message SMS avec les coordinées GPS.

Insérez les coordinées sur notre website www.amasystems.be.

L'AMA3 envoie le message suivant:

AMA3 REV 4.30

TRACK ON (oU) OFF

CONTACT: OFF

BAT=OK SIG=4

GPS=0/1

TIME:201446

DATE:010707

50:55:34 N

005:26:31 E

SPEED:0.00

OUTPUT OFF/ON

4. CONTROLE DE LA RECEPTION GPS (FIX)

ACTIVATION DE LA FONCTION GPS CHECK

Mettez le contact clé sur "ON" et appuyez le bouton poussoir caché simultanément jusqu'à vous entendrez 2 beeps venant du ronfleur (ce qui peut dûrer 10 secondes). Il est même possible de faire ce contrôle en roulant. A chaque réception d'un GPS FIX, le ronfleur donne 2 beeps chaque 3 secondes.

D ESACTIVATION DE LA FONCTION GPS CHECK

Mettez le contact clé sur "OFF".

Ou

Appuyez le bouton poussoir caché (depuis +/- 10 secondes) jusqu'à vous entendrez un signal audible prolongé.

UK - MANUAL

Dear user,
