Tipo de producto	Sistema de seguridad GSM/GPS
Marca	Velleman
Modelo	HAMGSMGPS
Dimensiones (aprox.)	150 x 100 x 30 mm
Peso (aprox.)	300 g
Alimentación	12 V CC (adaptador de red) o batería de respaldo integrada
Funciones principales	Monitoreo GPS, comunicación GSM, alarma de intrusión, notificación telefónica
Sensores compatibles	Detectores de movimiento, apertura de puerta, humo (opcional)
Comunicación	GSM cuatribanda (850/900/1800/1900 MHz)
GPS	Receptor GPS integrado para seguimiento de ubicación
Número de entradas/salidas	4 entradas cableadas, 1 salida de relé
Temperatura de funcionamiento	-10 °C a +50 °C
Mantenimiento y limpieza	Limpiar con un paño suave seco. No usar productos abrasivos.
Seguridad	Instalación recomendada por un profesional. Usar una tarjeta SIM con código PIN desactivado.
Piezas de repuesto y reparabilidad	Batería de repuesto, antena GSM/GPS disponibles. Reparación posible por un técnico calificado.
Información general	Manual de instrucciones disponible para descarga en notice-facile.com

Preguntas frecuentes - HAMGSMGPS VELLEMAN

¿Cómo instalar la tarjeta SIM?

Abra la carcasa, inserte una tarjeta SIM estándar (no nano SIM con adaptador) en la ranura prevista. Asegúrese de que el código PIN esté desactivado antes de la inserción.

¿Qué tipo de tarjeta SIM se requiere?

Una tarjeta SIM estándar (2FF) con suscripción GSM para tráfico de voz y datos. La velocidad GPRS es suficiente para las notificaciones.

¿Cómo restablecer el dispositivo a los ajustes de fábrica?

Mantenga presionado el botón Reset (ubicado dentro de la carcasa) durante 10 segundos hasta que el indicador parpadee rápidamente. Consulte el manual para obtener más detalles.

¿La batería de respaldo está incluida?

Sí, una batería recargable de NiMH o Li-ion está integrada. Asegura el funcionamiento en caso de corte de red. La duración es de aproximadamente 8 a 12 horas.

¿Cómo configurar los números de alerta?

Envíe un SMS con el formato: SET+número1,número2,... al número de la tarjeta SIM en el dispositivo. Por ejemplo: SET0123456789,0987654321. Máx. 5 números.

¿Qué hacer si el dispositivo no enciende?

Verifique la alimentación de red y la batería. Asegúrese de que el fusible (si corresponde) no esté fundido. Contacte al soporte si el problema persiste.

¿Se puede usar este dispositivo en el extranjero?

Sí, gracias al GSM cuatribanda. Use una tarjeta SIM local o active la itinerancia. Se aplican cargos de roaming según su operador.

¿Cómo probar el sistema?

Active un sensor o presione el botón de pánico. El dispositivo debe enviar una alerta SMS y llamar al primer número programado. Verifique las notificaciones.

¿Cuál es el alcance de los sensores inalámbricos?

Los sensores cableados tienen un alcance limitado por la longitud de los cables (generalmente hasta 100 m). Los sensores inalámbricos opcionales pueden tener un alcance de 30 a 50 metros en interiores.

¿Dónde descargar el manual completo?

El manual está disponible gratuitamente en PDF en el sitio notice-facile.com. Busque Velleman HAMGSMGPS en la barra de búsqueda.

MANUAL DE USUARIO HAMGSMGPS VELLEMAN

ES - MANUAL DEL USUARIO

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras

inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje.

Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por haber comprado el AMA2/3! Lea atentamente las instrucciones del manual antes de usarlo. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor. Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

El AMA2/AMA3 es completamente automático y fácil de utilizar. Además, tiene un consumo de corriente muy bajo. Este sistema de alarma le avisa si se desplaza su coche y envía un mensaje con las coordenadas del lugar (AMA3) donde se encuentra el vehículo.

El AMA2/AMA3 es compatible con cualquier sistema de alarma para vehículos. Ni siquiera es posible conectar un zumbador o un aparato externo.

1. Instalación

Introduzca la tarjeta SIM en el AMA2/3. Véase Fig. 1

¡Ojo! Asegúrese de que la petición del código “PIN” del móvil esté desactivado (menú: seguridad).

Activar la tarjeta SIM = llame con la tarjeta SIM.

¡Asegúrese de que la tarjeta SIM tenga suficiente de saldo!

Sea cuidadoso al sacar la tarjeta SIM del móvil: primero, desconecte la batería y el fusible del cableado. Después de haber introducido la tarjeta SIM de nuevo, vuelva a conectar la batería y el fusible.

2. Conexión

Rojo: +12V

Negro: - masa

Azul: +15V (+12V después de contacto)

Blanco: salida +12V (para conectar aparatos externos o el zumbador (máx. 0,5A))

Verde: entrada AUX, negativa o positiva según la programación.

Amarillo: no se utiliza

Introduzca el zumbador en el conector.

Introduzca el pulsador (fig. 3) en el conector.

Conecte el cable rojo a +12 VCC (batería).

Conecte el cable negro a la masa.

Conecte el cable azul a la +12 V después de contacto (+15).

Conecte la batería de repuesto (backup) después de haber conectado la alimentación. El AMA2/3 necesita corriente para poder conectarse a la red móvil.

El LED de carga (3 - fig. 2) se ilumina si la batería se está cargando.

¡Ojo!:

1) Después de la primera conexión, el tiempo de conexión puede durar hasta 2 minutos (conexión a la red, etc.).

Después de haber establecido la conexión el LED de estado (2 - fig. 2) del CI parpadeará cada 5 segundos.

La conexión todavía no se ha establecido si este LED parpadea sólo una vez por segundo.

2) Después de este procedimiento, el LED del pulsador parpadeará cada vez que se saca la llave del contacto. Estos parpadeos coinciden con la señal de recepción del móvil. Ejemplo: Señal 3 parpadeo (0 = no hay recepción, 5 = recepción máx.). El zumbador emitirá simultáneamente una señal sonora.

El LED del pulsador del AMA2/3 parpadea 3 veces por mensaje recibido para indicar que el AMA2/3 ha recibido un mensaje SMS. Después de 45 segundos, el AMA2/3 parpadea de nuevo 3 veces y le envía los datos en forma de un mensaje SMS. Si no es el caso, controle la tarjeta SIM, el mensaje SMS o la contraseña y vuelva a intentarlo.

2.1. ¿Quién recibirá los mensajes?

Número de teléfono del usuario: p.ej. 0123/456789.

Envíe el siguiente mensaje SMS al AMA2/3: A1111+xx123456789

A= representa la ALARMA

1111= la contraseña por defecto

+xx = el indicativo del país

123456789 = el número de móvil del usuario.

No introduzca ningún espacio delante de o en el mensaje. El AMA2/3 envía un mensaje de confirmación después de aproximadamente 45 segundos:

AMA2/3 REV 4.30

PW=1111

TEL=+xx123456789

2.2. Código confidencial personalizado

Código confidencial deseado: 1234.

Es posible elegir tanto cifras como caracteres. ¡Ojo!: Es sensible a las mayúsculas

Envíe el siguiente mensaje al AMA2/3: P11111234

P= representa la contraseña PASSWORD

1111= representa el código confidencial por defecto

1234= representa el nuevo código confidencial personalizado

No introduzca ningún espacio delante de o en el mensaje.

El AMA2/3 envía un mensaje de confirmación después de aproximadamente 45 segundos.

Vuelva a los ajustes de fábrica si ha olvidado la contraseña.

AMA2/3 REV 4.30

PW=1234

TEL=+xx123456789

2.3. Funciones y valores por defecto

Envíe el siguiente mensaje SMS según la programación deseada: Fxxxxy=z

F= programación de una función

xxxx= contraseña

y= función deseada de 1 a 5

z= valor de 0 a... z (según la función)

No introduzca espacios delante de o en el mensaje. El AMA2/3 envía un mensaje de confirmación después de aproximadamente 45 segundos.

AMA2/3 REV 4.30

PROG=0,2,7,2,3

(función 1,2,3,4 y 5)

2.3.1. Función 1: La prueba en línea

Al activar esta función el AMA2/3 enviará una prueba del estado del sistema 1 vez al día, por semana o por mes.

Envíe el siguiente mensaje al AMA2/3 sin introducir espacios delante de o en el mensaje: Fxxxx1=z

F= representa FUNCTION

xxxx= representa la contraseña

1= representa el tipo de función

z= representa el valor de la función

(0 = prueba desactivada (valor por defecto), 1 = cada día, 2 = cada semana, 3 = cada mes)).

2.3.2. Función 2: Entrada AUX (AUX ALARM)

Alarma directa o retardada NA (normalmente abierto) o NC (normalmente cerrado).

Activación para la protección contra el robo de la llave. Mando positivo véase 2.5. – fig. 4.

Envíe el siguiente mensaje al AMA2/3. No introduzca espacios delante de o en el mensaje: Fxxxx2=z

F= representa FUNCTION

xxxx= representa la contraseña

2= representa el tipo de función

z= z representa el valor de la función

0 = alarma directa y entrada NA conectada a la masa

1 = alarma directa y entrada NC conectada a la masa

2 = alarma retardada y entrada NO conectada a la masa (valor por defecto)

3 = alarma retardada y entrada NC conectada a la masa

4 = alarma retardada y entrada NO conectada a la masa + reconocimiento por pulsador

5 = alarma retardada y entrada NC conectada a la masa + reconocimiento por pulsador

La modificación de un valor se activará después de haber recibido una confirmación por SMS.

El AMA2/3 envía el siguiente mensaje en caso de alarma AUX:

AMA2/3 REV 4.30

AUX ALARM

CONTACT: OFF

BAT=OK SIG=4

GPS=0/1 para AMA3

TIME:201446 para AMA3

DATE:010707 para AMA3

50:55:34 N para AMA3

005:26:31 E para AMA3

SPEED:0.00 para AMA3

OUTPUT OFF/ON

2.3.3. Función 3: Sensibilidad del sensor

Envíe el siguiente mensaje al AMA2/3. No introduzca espacios delante de o en el mensaje: Fxxxx3=z

F= representa FUNCTION

xxxx= representa la contraseña

3= representa el tipo de función

z= representa el valor de la función (0 = sensor desactivado, 1 = baja sensibilidad, de 2 a z = aumento de la sensibilidad hasta el valor 9 (valor 7 por defecto)).

0 = sensor desactivado

1 = baja sensibilidad

de 2 a 9 = aumento de la sensibilidad (7 = valor por defecto)

2.3.4. Función 4: Salida (cable blanco para el zumbador o un aparato externo)

Envíe el siguiente mensaje al AMA2/3. No introduzca espacios delante de o en el mensaje.: Fxxxxx4=z

F= representa FUNCTION

xxxx= representa la contraseña

4= representa el tipo de función

z= representa el valor de la función

0 = activación/desactivación por SMS (ONxxxx: salida de alarma es +12V, OFFxxxx: salida de alarma es 0 V).

1 = la salida sigue el tono de llamada y se comporta como un mando a distancia con un alcance ilimitado. La llamada es gratis. La salida se vuelve +12V durante 1 segundo.

2 = zumbador activado. El zumbador se activará en caso de una prealarma, al reproducir la intensidad de la señal del móvil y con la función GSM-check. En el modo 0 ó 1, las funciones del zumbador se desactivarán.

2.3.5. Función 5: Contador de mensajes SMS

Se determina el número de mensajes SMS que el AMA2/3 envía sin reactivación del contacto.

Ejemplo: El AMA2/3 enviará máx. 3 mensajes SMS “MOVING ALARM” si se activa una alarma sin que se reinicialice el contacto.

Envíe el siguiente mensaje al AMA2/3. No introduzca espacios delante de o en el mensaje: Fxxxx5=z

xxxx = representa la contraseña

5 = representa el tipo de función

z = representa el valor de la función

0 = mensajes SMS ilimitados

1 = 1 SMS

2 = 2 SMS

3 = 3 SMS (valor por defecto)

.... hasta 9 SMS

2.4. Restaurar los ajustes de fábrica

Instale el jumper S2 (1 – fig. 2). Saque el fusible (2 A) del portafusibles y desconecte la batería de repuesto del AMA2/3.

Vuelva a introducir el fusible e introduzca la batería de repuesto de nuevo en el AMA2/3. Ahora, el aparato está conectado a la red.

Espere unos diez segundos hasta que el LED del pulsador empiece a parpadear.

El AMA2/3 está en el modo prueba. Es posible controlar y observar las conexiones.

Saque el jumper S2 de nuevo. El AMA2/3 restaura los ajustes de fábrica.

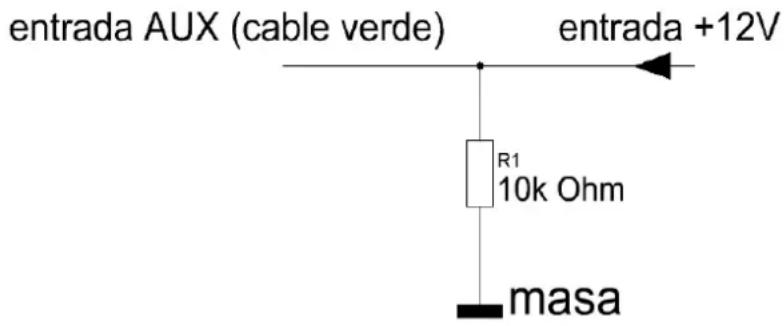

2.5. Control positivo de la entrada AUX (cable verde)

Para la entrada positiva, utilice los valores 1,3 ó 5 (contacto NC) para la función 2. Asegúrese de que conecte la resistencia 10 K a la masa. Véase fig. 4.

3. ¿Cómo funciona el AMA2/3?

Fig. 4

3.1. Activación

Gire la llave de contacto hacia la posición OFF.

El AMA2/3 le comunica inmediatamente si está fácilmente accesible. El LED rojo del pulsador parpadea y el zumbador emite una señal sonora cada vez que se pone la llave de contacto en la posición OFF 0-1 = no hay recepción, 2-5 = buena recepción).

Busque otro aparcamiento si el LED sólo parpadea una sola vez o si el zumbador emite una sola señal sonora: débil recepción.

La alarma se activa automáticamente 60 segundos después de haber sacado la llave del contacto. El LED parpadea una vez cada tres segundos. El AMA2/3 está activado.

3.2. Desactivación

El zumbador suena y el LED parpadea de manera rápida en cuanto se desplace el vehículo. (prealarma).

No obstante, el AMA2/3 no envía un mensaje inmediatamente porque es posible que usted mismo haga mover el vehículo. Introduzca la llave en el contacto dentro de los 15 segundos y póngala en la posición ON para desactivar la alarma.

El AMA2/3 está desactivado (OFF).

El AMA2/3 envía el siguiente mensaje en caso de una alarma:

AMA2/3 REV 4.40

MOVING ALARM

CONTACT: OFF

BAT=OK SIG=4

GPS=0/1

sólo para AMA3

TIME:201446

sólo para AMA3

DATE:010609

sólo para AMA3

50:55:34 N

sólo para AMA3

005:26:31 E

sólo para AMA3

SPEED:0.00

sólo para AMA3

OUTPUT: ON/OFF

3.3. Protección contra el robo de la llave

El AMA2/3 activa la alarma al arrancar el motor y al no pulsar el pulsador dentro de de los 15 segundos después de haber puesto la llave en la posición "ON". Esta función está desactivada por defecto. Para activar la función, véase 2.3.2. e introduzca el valor 4 (Fxxxx2=4). Recibirá el siguiente mensaje SMS:

AMA2/3 REV 4.30

KEY ALARM

CONTACT: OFF/ON

BAT=OK SIG=4

GPS=0/1 sólo para AMA3

TIME:201446 sólo para AMA3

DATE:010609 sólo para AMA3

50:55:34 N sólo para AMA3

005:26:31 E sólo para AMA3

SPEED:0.00 sólo para AMA3

OUTPUT: ON/OFF

3.4. Controlar el estado del AMA2/3

Es posible reclamar un informe del estado del AMA2/3 en cualquier momento.

Envíe el siguiente mensaje al AMA2/3. No introduzca espacios delante de o en el mensaje: STATUS

Después de aproximadamente 45 segundos el AMA2/3 envía un mensaje similar al siguiente mensaje:

AMA2 REV 4.30

PROG= 0,2,7,2,3

CONTACT: ON/OFF

BAT=OK SIG=5

GPS=0/1 sólo para AMA3

TIME:201446 sólo para AMA3

DATE:010609 sólo para AMA3

50:55:34 N sólo para AMA3

005:26:31 E sólo para AMA3

SPEED:0.00 sólo para AMA3

SERVICE ON/OFF

OUTPUT ON/OFF

AMA2/3: tipo de sistema de alarma

REV 4.30: versión del software utilizado

PROG=0,2,7,2,3: información sobre la programación

CONTACT=ON: posición de la llave de contacto

BAT=OK: estado de la tensión de la batería del vehículo (< 10,6V = LOW)

SIG=5: intensidad de la señal del móvil

GPS=0/1: recepción GPS (1= AMA3 recibe la señal GPS, 0= AMA3 no recibe la señal GPS)

TIME:201446: el tiempo de las coordenadas GPS más recientes (tiempo universal)

DATE:010609: la fecha

50:55:34 N: coordenadas GPS

005:26:31 E: coordenadas GPS (introduzca las coordenadas en www.amasystems.be)

SPEED:0.00: velocidad del vehículo en nudos (1 nudo = 1,85 km/h)

SERVICE OFF: estado en el modo de mantenimiento (ON = mantenimiento posible, OFF = AMA2/3 en está funcionando)

OUTPUT ON: estado de la salida programable (ON = aparato externo activado, OFF = aparato externo desactivado)

3.5. Conectar un aparato adicional

Activar un aparato conectado

Esta función no está activada. ¡Al activarla, se desactiva la función del zumbador!

Para la activación, véase 2.3.4. y seleccione el valor 0 (Fxxxx4=0).

Envíe el siguiente mensaje al AMA2/3: ON1111

1111 = contraseña por defecto. Si ha cambiado la contraseña, introduzca la nueva. No introduzca ningún espacio delante de o en el mensaje.

El AMA2/3 envía el mensaje siguiente:

AMA2/3 REV 4.30

OUTPUT ON

Desactivar un aparato conectado

Envíe el siguiente mensaje al AMA2/3: OFF1111

1111 = contraseña por defecto. Si ha cambiado la contraseña, introduzca la nueva. No introduzca ningún espacio delante de o en el mensaje.

El AMA2/3 envía el mensaje siguiente:

AMA2/3 REV 4.30

OUTPUT OFF

3. 6. Mantenimiento del vehículo

Es posible desactivar el AMA2/3 para que ya no envíe mensajes si el vehículo está con el garajista para un mantenimiento. Es posible activar o desactivar esta función en cualquier momento.

Al enviar los siguientes mensajes, la función se activará y se desactivará con la siguiente transmisión.

1111 = contraseña por defecto.

Si ha cambiado la contraseña, introduzca la nueva. No introduzca ningún espacio delante de o en el mensaje.

El AMA2/3 envía el mensaje siguiente:

AMA2/3 REV 4.30

SERVICE=ON EI LED rojo del pulsador parpadea de manera rápida al poner la llave en la posición "ON".

ó

AMA2/3 REV 4.30

SERVICE=OFF El LED rojo del pulsador se ilumina al poner la llave en la posición "ON". El AMA2/3 está activado.

3.7. Notificación si la batería del coche está defectuosa (batería del vehículo)

El AMA2/3 le avisa si la tensión de la batería está demasiado débil (< 10,6V), si la batería de repuesto está desconectada o durante un apagón (p.ej. si el fusible está fundido). El AMA2/3 envía el siguiente mensaje:

AMA2/3 REV 4.30

BATTERY FAULT

3.8. Activación temporal del modo de mantenimiento

Pulse el pulsador al poner la llave en la posición OFF hasta que oiga un tono largo. Suelte el pulsador. Suelte el pulsador. Ahora, el detector de movimientos está desactivado. Puede lavar el vehículo, echar gasolina, etc. El sistema está en el modo de mantenimiento temporal, hasta que ponga la llave en la posición ON.

3.9. Seguir el vehículo por Internet (sólo para AMA3)

Para buscar el vehículo por Internet, envíe el siguiente mensaje al AMA3. No introduzca ningún espacio delante de o en el mensaje: TRACK

Envíe TRACK para la activación.

Envíe TRACK para la desactivación.

La función TRACK activada: El AMA3 le enviará un mensaje con las coordenadas GPS cada minuto durante un máximo de una hora.

Introduzca las coordenadas en la página web www.amasystems.be.

El AMA3 envíe el siguiente mensaje:

AMA3 REV 4.30

TRACK ON u OFF

CONTACT:ON/OFF

BAT=OK SIG=5

GPS=0/1	sólo para AMA3
TIME:201446	sólo para AMA3
DATE:010609	sólo para AMA3
50:55:34 N	sólo para AMA3
005:26:31 E	sólo para AMA3
SPEED:0.00	sólo para AMA3
OUTPUT ON/OFF

4.0. Comprobar la función de GPS

Activar la función GPS CHECK

Ponga la llave en "ON" y pulse el pulsador escondido simultáneamente hasta que oiga 2 beeps del zumbador (esto puede durar 10 segundos). Ni siquiera es posible efectuar este control mientras está conduciendo. Cada vez que recibe GPS FIX, el zumbador emite 2 beeps cada 3 segundos.

Desactiva r la función GPS CHECK

Ponga la llave en "OFF".

0

Pulse el pulsador escondido (esto puede durar 10 segundos) hasta que oiga una señal sonora prolongada.
