H61H2-MV (V1.0) - Carte mère ECS - Notice d'utilisation et mode d'emploi gratuit

Marque	ECS
Modèle	H61H2-MV (V1.0)
Type de produit	Carte mère pour PC de bureau
Format	Micro ATX
Socket processeur	LGA1155
Chipset	Intel H61 Express
Types de mémoire pris en charge	DDR3 SDRAM
Nombre de slots mémoire	2 x DIMM
Capacité maximale de mémoire	16 Go
Emplacements d'extension	1 x PCI Express 2.0 x16 (x16), 1 x PCI Express 2.0 x1, 1 x PCI
Stockage	4 x SATA 3 Gb/s
Ports USB	8 x USB 2.0 (4 arrière, 4 via en-têtes internes)
Connecteur d'affichage	VGA, DVI-D
Audio	Realtek ALC662, 6 canaux
Réseau	Realtek RTL8111E, 10/100/1000 Mbit/s
Dimensions	22,5 cm x 17,0 cm (9,0 x 6,7 pouces)
Poids	Environ 600 g
Alimentation requise	ATX 24 broches + 4 broches CPU
Température de fonctionnement	0 °C à 60 °C
Fonctions principales	Prise en charge des processeurs Intel Core i7/i5/i3 de 2e et 3e génération, graphiques intégrés (via les ports VGA/DVI), gestion de l'alimentation, protection contre les surtensions
Entretien et nettoyage	Dépoussiérer régulièrement avec un chiffon sec ou de l'air comprimé. Éviter l'humidité et les liquides.
Sécurité	Éteindre l'appareil et débrancher le câble d'alimentation avant toute manipulation. Respecter les précautions antistatiques.
Pièces détachées et réparabilité	La carte mère n'est pas réparable par l'utilisateur. En cas de panne, contacter un technicien agréé ou remplacer la carte.
Informations générales	Notice d'utilisation disponible en français et autres langues. Mise à jour du BIOS via le site ECS.

FOIRE AUX QUESTIONS - H61H2-MV (V1.0) ECS

Quel type de processeur est compatible avec la carte mère ECS H61H2-MV ?

Cette carte mère prend en charge les processeurs Intel Core i7/i5/i3/Pentium/Celeron de 2e et 3e génération (Sandy Bridge et Ivy Bridge) au format LGA1155.

Quelle mémoire RAM puis-je utiliser ?

La carte mère supporte la mémoire DDR3 SDRAM non ECC, sans tampon, jusqu'à 16 Go via deux slots DIMM. Les fréquences prises en charge sont 1066/1333 MHz.

Puis-je utiliser un disque dur SATA III (6Gb/s) ?

Oui, mais la carte mère ne dispose que de ports SATA II (3Gb/s). Les disques SATA III fonctionneront à la vitesse maximale de 3Gb/s.

Quels sont les ports de sortie vidéo disponibles ?

La carte mère intègre des ports VGA et DVI-D pour les processeurs avec graphiques intégrés. Vous pouvez utiliser l'un ou l'autre, mais pas simultanément.

Comment mettre à jour le BIOS de la carte mère ?

Téléchargez la dernière version du BIOS sur le site d'ECS. Copiez le fichier sur une clé USB formatée en FAT32, puis utilisez l'outil EZ BIOS intégré ou l'utilitaire DOS.

La carte mère supporte-t-elle le démarrage sur USB ?

Oui, vous pouvez démarrer sur une clé USB en réglant l'ordre de démarrage dans le BIOS. Assurez-vous que la clé est formatée en FAT32 et amorçable.

Quelle est la puissance recommandée pour l'alimentation ?

Pour une configuration standard, une alimentation de 300 à 400 W de qualité suffit. Pour des processeurs haut de gamme et une carte graphique dédiée, prévoyez 500 W ou plus.

Puis-je installer une carte graphique dédiée ?

Oui, l'emplacement PCI Express 2.0 x16 permet d'installer une carte graphique. Notez que les performances seront limitées par la bande passante PCIe 2.0.

Comment connecter le panneau avant du boîtier ?

Consultez le schéma de la carte mère dans le manuel. Connectez les fils du bouton power, reset, LED et haut-parleur selon les repères (PWR_SW, RST, etc.).

Que faire si la carte mère ne s'allume pas ?

Vérifiez que tous les câbles d'alimentation sont branchés correctement (24 broches + 4 broches CPU). Testez avec une autre alimentation, réinsérez la pile CMOS ou réinitialisez le BIOS.

MODE D'EMPLOI H61H2-MV (V1.0) ECS

Cet appareil numérique de la classe B respecte toutes les exigences du Réglement sur le matériel brouilieur du Canada.

About the Manual

Guide d'installation matérielle

Etapes d'installation

Etape 1. Installation du CPU et du refroidisseur de CPU:

1-1. Ecartez le levier du socket.

1-2. Alignez le bord coupé du CPU avec le bord correspondant sur le socket du CPU. Placez soigneusement le CPU dans la bonne position. Appliquer une couche uniforme de pâte thermique sur la surface du CPU.

1-3. Tournez et appuyez sur la fixation du ventilateur du CPU contre la carte mère à travers les trous pour mettre en place le ventilateur du CPU.

1-4. Branchez le connecteur d'alimentation du refroidisseur du CPU au connecteur CPU_FAN.

Etape 2. Installation des modules mémoire:

2-1. Libérez les loquets de chaque côté des logements DIMM.

2-2. Pressez fermement le module DIMM jusqu'à ce qu'il soit correctement installé. Assurez-vous que les loquets des logements sont soulevés et accrochés sur le bord de la DIMM.

Etape 3. Installation de la carte mère:

3-1. Replacez la plaque E/S arrière du boîtier avec le blindage E/S fourni dans l'emballage de la carte mère.

3-2. Placez la carte mère dans le boîtier en la positionnant dans la plaque E/S. Fixez la carte mère au boîtier avec les vis.

Etape 4. Installation des périphériques de stockage:

4-1. Retirez le capot avant et la plaque de 5,25" du boîtier.

4-2. Placez les périphériques de stockage (IDE/SATA/FDD) à l'intérieur du boîtier et fixez-les avec des vis.

Etape 5. Préparation du boîtier et installation de l'alimentation:

Retirez les deux côtés et le couvercle du boîtier, puis installez l'alimentation avec des vis.

Il est recommandé d'utiliser une alimentation délivrant une puissance de plus de 300W. Une alimentation insuffisante peut entraîner une instabilité de démarrage.

Etape 6. Installation d'une carte d'extension:

Retirez le métal situé sur le logement et insérez la carte d'extension dans le logement. Appuyez fermement sur la carte pour vous assurer qu'elle est complètement insérée dans le logement. Remettez ensuite la vis en place.

Etape 7. Connexion des câbles et des connecteurs d'alimentation:

a. Connectez le disque dur SATA à son câble SATA

b. Branchez le connecteur d'alimentation SATA au périphérique SATA

c. Connectez le câble d'alimentation 24 broches

Notez que lors de l'installation du câble d'alimentation 24 broches, les loquets du câble d'alimentation et le connecteur ATX correspondent parfaitement.

d. Connectez le câble d'alimentation 4 broches

Le connecteur d'alimentation 4 broches ATX_12V est utilisé pour alimenter le CPU. Lors de l'installation du câble d'alimentation 4 broches, le loquet du câble d'alimentation correspond parfaitement au connecteur ATX_12V.

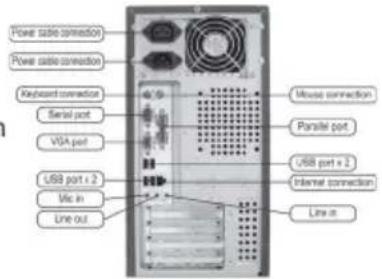

Étape 8. Connexion des ports au boîtier:

Une fois que les étapes ci-dessus ont été effectuées, connectez les périphériques tels que le clavier, la souris, le moniteur, etc. Puis, connectez l'alimentation et allumez le système. Installez tous les logiciels requis.

Installez tous les périphériques.

8-1. Connexion du clavier

8-2. Connexion de l'imprimante

8-3. Connexion du moniteur 8-4. Connexion des haut-parleurs

8-5. Connexion de l'alimentation

8-6. Connexion de la souris

Pour éviter d'endommager les composants, n'allumez pas le système avant d'avoir terminé l'installation.

Utilisation du BIOS

L'utilitaire d'installation BIOS (Basic Input and Output System) affiche l'état de la configuration du système et vous offre des options vous permettant de définir les paramètres du système. Quand vous allumez le système, le BIOS entre dans les routines du POST (Power-On Self Test), appuyez sur ou F2 pour entrer dans l'utilitaire d'installation. Lors de la première mise sous tension, l'écran du POST peut afficher le message "CMOS Settings Wrong" (Paramètres CMOS erronés) Accédez au BIOS et choisissez "Load Default Settings" (Charger les paramètres par défaut) pour réinitialiser les valeurs CMOS par défaut. (Les modifications apportées au matériel du système tels que différents CPU, mémoires, etc. peuvent également déclencher ce message.)

Touches de navigation du BIOS

TOUCHE FONCTION
ECHAP	Quitte le menu actuel
↑↓→←	Parcourt les éléments d'un menu
+/-	Modifie les valeurs des champs sélectionnés
Entrée	Sélectionner
F1 Aide Générale
F2 Valeur précédente
F3	Valeurs par défaut optimisées
F4	Enregistrer & Quitter

TOUCHE FONCTION

La séquence d'installation peut changer selon le type de boîtier et les périphériques utilisés.
