H61H2-MV (V1.0) - 主板 ECS - 免费用户手册

品牌	ECS
型号	H61H2-MV (V1.0)
产品类型	台式机主板
规格	Micro ATX
处理器插槽	LGA1155
芯片组	Intel H61 Express
支持的内存类型	DDR3 SDRAM
内存插槽数量	2 x DIMM
最大内存容量	16 GB
扩展插槽	1 x PCI Express 2.0 x16 (x16), 1 x PCI Express 2.0 x1, 1 x PCI
存储	4 x SATA 3 Gb/s
USB接口	8 x USB 2.0 (4个后置, 4个通过内部接针)
显示接口	VGA, DVI-D
音频	Realtek ALC662, 6声道
网络	Realtek RTL8111E, 10/100/1000 Mbit/s
尺寸	22.5 cm x 17.0 cm (9.0 x 6.7 英寸)
重量	约 600 g
所需电源	ATX 24针 + 4针CPU
工作温度	0°C 至 60°C
主要功能	支持第2代和第3代Intel Core i7/i5/i3处理器，集成显卡（通过VGA/DVI端口），电源管理，过压保护
维护与清洁	定期用干布或压缩空气除尘。避免潮湿和液体。
安全	操作前关闭设备并拔掉电源线。遵守防静电措施。
备件与可维修性	主板不可由用户维修。如发生故障，请联系授权技术人员或更换主板。
一般信息	提供法语及其他语言的使用说明。通过ECS网站更新BIOS。

常见问题 - H61H2-MV (V1.0) ECS

ECS H61H2-MV主板兼容哪些处理器类型？

该主板支持第2代和第3代Intel Core i7/i5/i3/Pentium/Celeron处理器（Sandy Bridge和Ivy Bridge），插槽为LGA1155。

我可以使用哪种内存？

该主板支持非ECC、无缓冲DDR3 SDRAM内存，通过两个DIMM插槽最大支持16GB。支持频率为1066/1333 MHz。

我可以使用SATA III（6Gb/s）硬盘吗？

可以，但该主板只有SATA II（3Gb/s）接口。SATA III硬盘将以最高3Gb/s速度运行。

有哪些视频输出接口？

该主板为集成显卡处理器提供VGA和DVI-D接口。您可以使用其中一个，但不能同时使用。

如何更新主板BIOS？

从ECS网站下载最新BIOS版本。将文件复制到格式化为FAT32的U盘，然后使用内置的EZ BIOS工具或DOS实用程序。

主板支持USB启动吗？

是的，您可以在BIOS中设置启动顺序从U盘启动。确保U盘格式化为FAT32并且可引导。

建议电源功率是多少？

对于标准配置，一个质量良好的300-400W电源足够了。对于高端处理器和独立显卡，请准备500W或更高。

我可以安装独立显卡吗？

可以，PCI Express 2.0 x16插槽可安装显卡。请注意性能受限于PCIe 2.0带宽。

如何连接机箱前面板？

请查阅手册中的主板示意图。根据标记（PWR_SW、RST等）连接电源按钮、复位按钮、LED和扬声器线。

如果主板无法启动怎么办？

检查所有电源线是否正确连接（24针+4针CPU）。尝试使用其他电源，重新插入CMOS电池或重置BIOS。

用户手册 H61H2-MV (V1.0) ECS

1-1. 松开CPU插槽旁的固定杆，向上拉固定杆，并掀开插槽上的保护盖。

1-2. 将CPU边缘的缺口对准CPU插槽标示边缘，小心地将CPU置入插槽。然后在CPU表层涂抹一层平滑的散热膏。

1-3. 将CPU风扇扣具对齐主板上的对应孔位，向下按压并且旋转扣具，固定CPU风扇。

1-4. 将CPU风扇的电源线连接到主板上的CPU风扇接头。

2. 安装记忆体模组：

2-1. 向外扳开内存插槽两端的卡扣。

2-2. 对准内存插槽，将内存条往下按直至完全插入。正确安装后插槽两端的卡扣会自动锁住内存条边缘。

3. 安装主板：

3-1. 取下机箱后面的I/O挡板，换上主板附带的I/O弹片。

3-2. 将主板的后I/O对准机箱上的I/O挡板孔位，放入机箱并以螺丝固定。

4-1. 移除机箱的前盖以及5.25吋硬盘挡板。

4-2. 将储存装置放入机箱中对应位置，并以螺丝固定。

取下机箱侧面和顶部的挡板，安装好电源装置后，用螺丝固定。

建议使用供电300瓦以上的电源供应器，以避免电源不足导致无法开机。

移除机箱后面的扩充金属挡板，确认扩充卡完全插入扩展槽后，重新拧上螺丝。

c. 连接24针电源线与电源接头 请注意电源接头与电源线必须完全扣合。

d. 连接4针电源线与电源接头 4针电源接头提供CPU电源。其电源接头与电源线必须完全扣合。

当上述安装步骤完成后，请开始安装键盘，鼠标，显示器等外围设备，然后连接电源并启动系统。请安装好所需的软件。

注意: 在安装尚未完成以前请勿开机，以免造成硬件设备毁损。

BIOS使用设定

BIOS程序画面会显示系统配置，同时提供操作选项让您设定系统参数。当开机时，BIOS会进行开机自我测试 (POST)，请点击 或 F2 进入 BIOS 程序设定。第一次开机时，POST 画面可能会显示 “CMOS Settings Wrong” 信息，请进入 BIOS 选单并选择 “Load Default Settings” 将 BIOS 重新设定为默认值 (更换 CPU 或内存等硬件变更也可能会出现此信息)。The BIOS (Basic Input and Output System)

BIOS 操作功能键说明:

键 功能
ESC 退出当前菜单
↑↓→←	在选项间移动
+/-	修改选项值
Enter 选择
F1 一般说明
F2 前次设定值
F3 优化预设值
F4 保存设置并退出

此说明内容中提供图片或安装方式仅供参考。

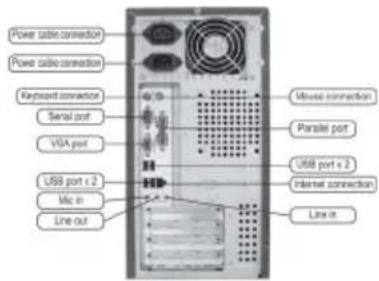

8. 连接机箱端口：

当上述安装步骤完成后，请开始安装键盘，鼠标，显示器等外围设备，然后连接电源并启动系统。请安装好所需的软件。

注意: 在安装尚未完成以前请勿开机，以免造成硬件设备毁损。

BIOS使用设定

BIOS程序画面会显示系统配置，同时提供操作选项让您设定系统参数。当开机时，BIOS会进行开机自我测试 (POST)，请点击 或 F2 进入 BIOS 程序设定。第一次开机时，POST 画面可能会显示 “CMOS Settings Wrong” 信息，请进入 BIOS 选单并选择 “Load Default Settings” 将 BIOS 重新设定为默认值 (更换 CPU 或内存等硬件变更也可能会出现此信息)。The BIOS (Basic Input and Output System)

BIOS 操作功能键说明:

键	功能
ESC	退出当前菜单
↑↓→←	在选项间移动
+/- 修改	选项值
Enter	选择
F1 一般说明
F2	前次设定值
F3	优化预设值
F4	保存设置并退出

此说明内容中提供图片或安装方式仅供参考。
