Marca	ECS
Modelo	H61H2-MV (V1.0)
Tipo de produto	Placa-mãe para PC de mesa
Formato	Micro ATX
Soquete do processador	LGA1155
Chipset	Intel H61 Express
Tipos de memória suportados	DDR3 SDRAM
Número de slots de memória	2 x DIMM
Capacidade máxima de memória	16 GB
Slots de expansão	1 x PCI Express 2.0 x16 (x16), 1 x PCI Express 2.0 x1, 1 x PCI
Armazenamento	4 x SATA 3 Gb/s
Portas USB	8 x USB 2.0 (4 traseiras, 4 via headers internos)
Conector de vídeo	VGA, DVI-D
Áudio	Realtek ALC662, 6 canais
Rede	Realtek RTL8111E, 10/100/1000 Mbit/s
Dimensões	22,5 cm x 17,0 cm (9,0 x 6,7 polegadas)
Peso	Aproximadamente 600 g
Fonte de alimentação necessária	ATX 24 pinos + 4 pinos CPU
Temperatura de operação	0 °C a 60 °C
Principais funções	Suporte aos processadores Intel Core i7/i5/i3 de 2ª e 3ª geração, gráficos integrados (via portas VGA/DVI), gerenciamento de energia, proteção contra sobretensão
Manutenção e limpeza	Limpe o pó regularmente com um pano seco ou ar comprimido. Evite umidade e líquidos.
Segurança	Desligue o dispositivo e desconecte o cabo de alimentação antes de qualquer manuseio. Siga as precauções antiestáticas.
Peças de reposição e reparabilidade	A placa-mãe não é reparável pelo usuário. Em caso de falha, entre em contato com um técnico autorizado ou substitua a placa.
Informações gerais	Manual do usuário disponível em português e outros idiomas. Atualização do BIOS via site da ECS.

Perguntas frequentes - H61H2-MV (V1.0) ECS

Que tipo de processador é compatível com a placa-mãe ECS H61H2-MV?

Esta placa-mãe suporta processadores Intel Core i7/i5/i3/Pentium/Celeron de 2ª e 3ª geração (Sandy Bridge e Ivy Bridge) no soquete LGA1155.

Qual memória RAM posso usar?

A placa-mãe suporta memória DDR3 SDRAM não ECC, sem buffer, até 16 GB através de dois slots DIMM. As frequências suportadas são 1066/1333 MHz.

Posso usar um disco rígido SATA III (6Gb/s)?

Sim, mas a placa-mãe possui apenas portas SATA II (3Gb/s). Os discos SATA III funcionarão na velocidade máxima de 3Gb/s.

Quais são as portas de saída de vídeo disponíveis?

A placa-mãe possui portas VGA e DVI-D para processadores com gráficos integrados. Você pode usar uma ou outra, mas não simultaneamente.

Como atualizar o BIOS da placa-mãe?

Baixe a versão mais recente do BIOS no site da ECS. Copie o arquivo para um pendrive formatado em FAT32 e use a ferramenta EZ BIOS integrada ou o utilitário DOS.

A placa-mãe suporta inicialização por USB?

Sim, você pode inicializar a partir de um pendrive ajustando a ordem de inicialização no BIOS. Certifique-se de que o pendrive está formatado em FAT32 e é inicializável.

Qual é a potência recomendada para a fonte de alimentação?

Para uma configuração padrão, uma fonte de alimentação de 300 a 400 W de qualidade é suficiente. Para processadores de ponta e placa de vídeo dedicada, considere 500 W ou mais.

Posso instalar uma placa de vídeo dedicada?

Sim, o slot PCI Express 2.0 x16 permite instalar uma placa de vídeo. Observe que o desempenho será limitado pela largura de banda PCIe 2.0.

Como conectar o painel frontal do gabinete?

Consulte o diagrama da placa-mãe no manual. Conecte os fios do botão power, reset, LED e alto-falante de acordo com as marcações (PWR_SW, RST, etc.).

O que fazer se a placa-mãe não ligar?

Verifique se todos os cabos de alimentação estão conectados corretamente (24 pinos + 4 pinos CPU). Teste com outra fonte, reinsira a bateria CMOS ou reinicie o BIOS.

MANUAL DE UTILIZADOR H61H2-MV (V1.0) ECS

Manual de Instalação de Hardware

Etapas para instalação

Passo 1. Instalação da CPU e da CPU Refrigeração (Cooler):

1-1. Puxe a alavanca para fora do soquete.

1-3. Gire e pressione para baixo a alavanca de fecho da ventoinha da CPU pelos orifícios da placa-mãe para instalar o ventilador da CPU no lugar.

1-2. Alinhe o lado da CPU com o lado correto do soquete do processador. Delicadamente, coloque o processador na posição correta. Aplique uma camada uniforme de pasta térmica na superfície da CPU.

1-4. Ligue o conector de alimentação à refrigeração da CPU ao conector CPU_FAN.

Passo 2. Instalação de módulos de memória:

2-1. Solte as travas em cada lado dos slots DIMM.

2-2. Pressione firmemente o módulo DIMM para baixo até que fique corretamente encaixado. Verifique se as travas do slot estão correctamente posicionadas e travam a extremidade do DIMM.

Passo 3. Instalação da Placa-mãe:

3-1. Mude a placa I/O que se encontra no gabinete pela placa de blindagem fornecida no pacote da placa-mãe.

3-2. Coloque a placa-mãe dentro do gabinete, posicionando-a no encaixe do I/O. Fixe a placa-mãe ao gabinte com parafusos.

Passo 4. Instalação de dispositivos de armazenamento:

4-1. Por favor, retire a tampa frontal e a placa 5,25" do gabinete.

4-2. Colocar os dispositivos de armazenamento (IDE/ SATA /FDD) no interior do gabinete e fixar o dispositivo com parafusos.

Passo 5. Processo de Preparação e Instalação da Alimentação do

gabinete:

Remova ambos os lados e a tampa do gabinete e instale a fonte de alimentação com parafusos.

É recomendado o uso de uma fonte de alimentação que forneça mais de 300W de potência. Fornecimento de energia insuficiente poderá resultar em uma inicialização instável.

Passo 6. Instalação de uma placa de expansão:

Retire o metal localizado no slot e inserira a placa de expansão no slot. Pressione a placa firmemente para se certificar de que está completamente inserida na respectiva ranhura. Em seguida, coloque o parafuso para sua posição de origem.

Passo 7. Conexão de cabos e conectores de alimentação:

a. Conecte o disco rígido SATA ao seu cabo SATA.

b. Ligue o conector de alimentação SATA ao dispositivo SATA.

c. Ligue o cabo de alimentação 24 pinos.

Por favor note que ao instalar o cabo de alimentação de 24 pinos, as travas do cabo de alimentação e o conector ATX encaixam perfeitamente.

d. Ligue o cabo de alimentação de 4-pinos.

O conector de alimentação ATX_12V de 4-Pin é usado para fornecer energia para a CPU. Ao instalar o cabo de alimentação de 4pinos, as travas do cabo de alimentação correspondem perfeitamente ao conector ATX_12V.

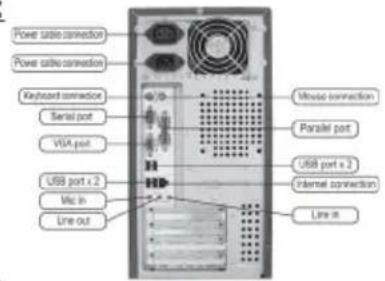

Passo 8. Conectar dispositivos ao gabinete:

Após as etapas acima terem sido completadas, por favor conectar os periféricos como o teclado, o mouse, monitor, etc. Em seguida, conecte a alimentação e ligue o sistema. Por favor, instale todos os softwares necessários.

8-2. Conexão da impressora

8-3. Conexão do monitor 8-4. Ligação dos altofalantes

8-5. Conexão da alimentação

8-6. Conexão do mouse

Para evitar danos nos componentes, não ligar o sistema até que a instalação esteja completa.

Usando a BIOS

O Programa de Configuração da BIOS (Sistema Básico de Entrada e Saída) apresenta o estado da configuração do sistema e fornece opções para definir os parâmetros do sistema. Quando você liga o sistema, a BIOS entra nas rotinas Teste Autónomo de Alimentação (POST), por favor pressione ou F2 para entrar no menu de configuração. Ao ligar pela primeira vez, a tela pode mostrar a mensagem de erro POST "CMOS Configuração Errada". Por favor, entre na BIOS e escolha "Carregar Configurações Padrão" para repor os valores CMOS padrão. (Alterações ao hardware do sistema, como uma CPU diferente, memórias, etc., também podem desencadear esta mensagem.)

Teclas de navegação da BIOS

TECLA	FUNÇÃO
ESC Sair do menu atual
↑↓→←	Navega entre os itens de um menu
+/-	Modifica os valores do campo selecionado
Enter Selecionar
F1 Ajuda Geral
F2 Valor anterior
F3	Padrões otimizados
F4 Salvar e Sair

A sequência de instalação pode variar dependendo do tipo de caso e dos dispositivos utilizados.
