Type de produit	Détecteur de mouvement
Caractéristiques techniques principales	Capteur infrarouge passif, portée de détection jusqu'à 12 mètres
Alimentation électrique	230 V AC
Dimensions approximatives	115 x 115 x 70 mm
Poids	300 g
Compatibilités	Compatible avec les luminaires et appareils d'éclairage standard
Tension	230 V
Puissance	Max 1000 W (halogène), 300 W (LED)
Fonctions principales	Détection de mouvement, réglage de la luminosité et du temps d'éclairage
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Conforme aux normes de sécurité CE, protection contre les surcharges
Informations générales utiles	Installation recommandée par un professionnel pour garantir le bon fonctionnement

FOIRE AUX QUESTIONS - LUXA 101-150 THEBEN

Comment réinitialiser le THEBEN LUXA 101-150 ?

Pour réinitialiser le THEBEN LUXA 101-150, débranchez l'appareil de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela devrait réinitialiser les paramètres par défaut.

Le THEBEN LUXA 101-150 ne s'allume pas, que faire ?

Vérifiez d'abord si l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que le disjoncteur n'est pas déclenché. Si le problème persiste, il pourrait s'agir d'un défaut matériel.

Comment ajuster la luminosité du THEBEN LUXA 101-150 ?

Utilisez le bouton de réglage situé sur le panneau de l'appareil pour ajuster la luminosité. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la luminosité et dans le sens inverse pour la diminuer.

Le THEBEN LUXA 101-150 émet un bruit, est-ce normal ?

Un léger bruit de ventilation est normal, surtout lorsque l'appareil fonctionne à pleine capacité. Si le bruit est excessif ou différent de l'habitude, vérifiez que l'appareil n'est pas obstrué et contactez le service client si nécessaire.

Comment installer le THEBEN LUXA 101-150 correctement ?

Assurez-vous de suivre le manuel d'installation fourni avec l'appareil. Vérifiez que vous utilisez les vis et les supports appropriés pour fixer l'appareil de manière sécurisée et stable.

Le capteur de mouvement ne fonctionne pas, que faire ?

Vérifiez que le capteur n'est pas obstrué et qu'il est installé dans une zone où il peut détecter le mouvement. Assurez-vous également que les paramètres de sensibilité et de temporisation sont correctement réglés.

Où puis-je trouver le manuel d'utilisation du THEBEN LUXA 101-150 ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site Web de THEBEN dans la section 'Support' ou 'Téléchargements'.

Le THEBEN LUXA 101-150 est-il compatible avec des ampoules LED ?

Oui, le THEBEN LUXA 101-150 est compatible avec des ampoules LED, mais assurez-vous de vérifier les spécifications pour garantir une performance optimale.

Comment contacter le service client pour le THEBEN LUXA 101-150 ?

Vous pouvez contacter le service client de THEBEN via leur site Web, par téléphone ou par e-mail. Les coordonnées sont généralement disponibles dans la section 'Contact' du site.

MODE D'EMPLOI LUXA 101-150 THEBEN

Commande d'éclairage

LUXA 101-150 101 0963/64

LUXA 101-180 101 0961/62

1. Utilisation conforme à l'usage prévu

• Les appareils LUXA 101... sont des détecteurs de mouvements pour commande automatique d'éclairage en extérieur
• Convient pour une installation murale, dans les angles intérieurs et extérieurs
• Bornes à vis pour un raccordement plus facile et plus sûr
• Convient pour les lieux de montage suivants : couloir, jardin, cage d'escalier, entrée de garage, place de parking, etc.

Danger de mort du aux risques d'électrocution ou d'incendie!

Le montage doit être effectué exclusivement par un électricien spécialisé !

L'appareil est conforme à la norme EN 60669-2-1 si l'installation est effectuée comme prévu; IP 55 selon EN 60529

• Destiné à une utilisation dans des conditions ambiantes normales
• Prévu pour installation à l'extérieur

Zone de détention

LUXA 101-150 et LUXA 101-180 : La hauteur d'installation recommandée est de 2,5 m, de manière à ce que la zone de détection couvre une distance d'environ 12 m ; à des angles de 150 à

Pour réduire la zone couverte, diriger le détecteur de mouvement vers le sol.

Vue latereale

Vue en élevation LUXA 101-150

Vuelaterale

Vue en élevation LUXA 101-180

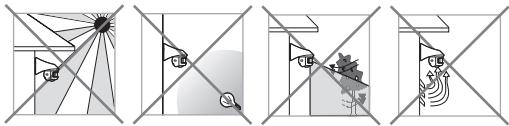

Consignes d'installation

Comme le détecteur réagit aux variations de température, éviter les situations suivantes :

Ne pas diriger le détecteur de mouvements sur des objets dont les surfaces sont fortement réfléchissantes, comme des miroirs, etc. Ne pas installer le détecteur de mouvements à proximité de sources de chaleur, comme des bouches de chauffage, des climatiseurs, des lampes, etc. Ne pas diriger le détecteur de mouvements sur des objets qui bougent sous l'effet du vent, comme des rideaux, de grandes plantes vertes, etc. Vérifier les distances de détection dans les zones piétonnes ; la zone de détection peut atteindre jusqu'à 12 m à 2,5 m de hauteur, et 2 m en avant du détecteur.

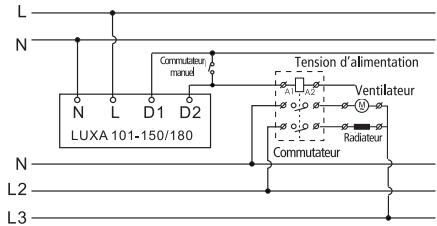

Danger de mort du aux risques d'électrocution ou d'incendie!

Le montage doit être effectué exclusivement par un électricien spécialisé! Couper la tension. Recouvrir ou protégier les parties sous tension à proximité. Protégé contre toute remise en marche!

Vérifier l'absence de tension! Mettre à la terre et court-circuiter!

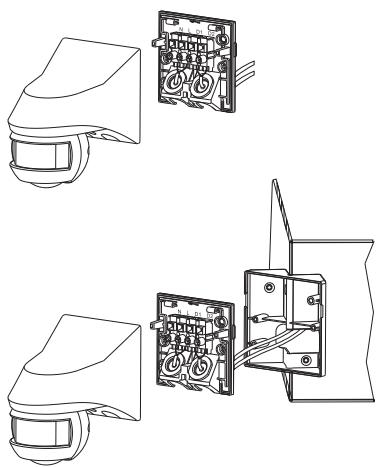

Installation

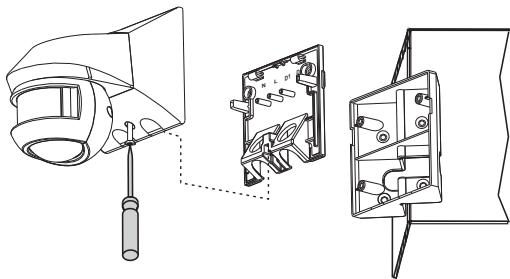

Desserer les vis sur la face avant du boîtier de façon à ne pas les perdre. Enlever le corps du boîtier du fond du boîtier en introduisant un tournevis à l'arrière.

Vis autotaraudeuse

Introduire les câbles à travers le joint en caoutchouc sur le fond du boîtier et les connecter aux bornes correspondantes.

Fixer la plaque sur le mur ou sur le support mural puis fixer l'appareil sur la plaque.

Visser le boîtier et la plaque.

LUXA 101-150 et LUXA 101-180 possèdent à l'arrête de la tête de détection trois boutons de réglage pour la détection, le temps et le Lux.

Régler les boutons à l'aide d'un tournevis.

Lux

Time

Meter

Réglage du bouton de réglage de l'heure (TIME)

• Vous pouvez déplacer le bouton de réglage de l'heure de à +; LUXA 101-150 et LUXA 101-180 alimentent le consommateur pour une période entre environ 5 secondes et 12 minutes après que le mouvement a été détecté. Régler le bouton en conséquence.

Réglage du bouton de détention

• Lorsque le bouton de détection est placé sur -, LUXA 101-150 et LUXA 101-180 activent le consommateur uniquement sur un « champ de vision » très réduit.
• Lorsque le bouton de détection est placé sur +, LUXA 101-150 et LUXA 101-180 activent le consommateur sur un « champ de vision » large d'environ 12 m.
• Une autre adaptation entre - et + modifie le rayon de la zone de détection d'environ 3 m à 12 m.

Remarque: Il n'est pas possible de modifier la zone de détection d'un rayon d'environ 3 m en dessous de la lentille avec le bouton de détection : celle-ci est fixe et préréglée.

Réglage du bouton LUX

• Lorsque le bouton LUX est placé sur LUXA 101-150 et LUXA 101-180, ne fonctionne que dans l'obscurité.

Lux

• Lorsque le bouton LUX est placé sur (♂, LUXA 101-150 et LUXA 101-180 ne fonctionnent que par fortes intensités d'éclairage
• Lorsque le bouton LUX est placé sur (LUXA 101-150 et LUXA 101-180 fonctionnement pour toute intensité d'éclairage.

5. Test déambulatoire et réglage

Le test déambulatoire sert à vérifier et à adapter la zone de détection de LUXA 101-150 et LUXA 101-180 en mode Automatique.

Placer le bouton de réglage de l'heure sur - et le bouton de détection sur +; effectuer le test déambulatoire et placer le bouton LUX au max. (2).

Test déambulatoire

Start Finish LUXA 101-150

Start Finish LUXA 101-180

Remarque: La phase de chauffe dure au moins 60 secondes. L'appareil passe en mode normal 15 secondes après son activation pour qu'un test déambulatoire puisse être effectué.

Déroulement du test

Allumer l'appareil. Marcher transversalement par rapport à la zone de détection. Après que l'appareil s'est déclenché, le consommateur s'active pendant 15 secondes. Régler le bouton de détection en fonction de la couverture souhaitée. Régler le bouton de réglage de l'heure (TIME) pour modifier la durée de temporisation au déclenchement. Pendant le test, faire attention au sens de la marche.

Theben AG	Service après-vente
Hohenbergstr. 32	Téléphone +49 (0) 74 74/6 92 -369
72401 Haigerloch	Fax [phone]
GERMANY	[e-mail]
Téléphone +49 (0) 74 74/6 92 0 Fax [phone]	Adresses, numéro de téléphone, etc. à l'adresse www.theben.de

6. Caractéristiques techniques

Tension nominale :	230 V~ +10 %/-15 %
Fréquence :	50 / 60 Hz
Plage de luminosité :	5-1000 Lux
Consommation :	environ 1 W
Contact :	<1,2 mm (μ)
Puisance de commutation :	10 A (cos φ = 1), 6 A (cos φ = 0,6), 3 AX (cos φ = 0,3)
Charge de lampe à incandescence :	1000 W max.
Charge de lampe halogène :	1000 W max.
Tubes fluorescentes :	non compensés : 900 VA max. compensés en série : 900 VA max. compensés en paralleôle : 200 VA (18μF) couplage de lampes en duo : 400 VA max.
Tubes fluorescentes :	ballasts électroniques : 400 VA max.
Zone de détention :	150°, 3-12 m, Ø 6 m pour 2,5 m de hauteur
Temporisation au déclenchement :	réglable de 5 s à 12 min.
Classe de protection :	Il en conforme de montage
Indice de protection :	IP 55 selon la norme EN 60529
Température ambiente autorisée :	-15 °C à +45 °C
