Type de produit	Détecteur de mouvement
Marque	Theben
Modèle	TheLuxa P220 WH
Tension de service	230 V CA, +10% -15%
Fréquence	50 Hz
Puissance en veille	0,3 W
Angle de détection	220° ou 300°
Zone de détection transversale	max. 16 m
Zone de détection frontale	max. 5 m
Hauteur de montage recommandée	2 à 4 m
Plage de réglage de la luminosité	5 - 1 000 / ∞ lux
Durée d'activation	1 s - 20 min
Température ambiante admissible	-25 °C à +45 °C
Classe de protection	II
Indice de protection	IP 55 (mural), IP 54 (plafond)
Puissance de commutation	10 A (cos φ=1), 10 AX (cos φ=0,3)
Puissance de commutation min.	24 V / 100 mA
Charge de lampes LED < 2 W	60 W
Charge de lampes LED > 2 W	600 W
Charge de lampes à incandescence / halogène	2 300 W
Type de montage	Mural ou plafond, extérieur
Fonctions	Réglage luminosité, durée, sensibilité, test déambulatoire, clips de recouvrement, télécommande optionnelle
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec, éviter les produits abrasifs
Sécurité	Installation par électricien qualifié, couper l'alimentation avant intervention, respecter la norme EN 60669-2-1

FOIRE AUX QUESTIONS - TheLuxa P220 WH THEBEN

Comment régler la luminosité de détection ?

Tournez le potentiomètre Luminosité (Lux) sur la valeur souhaitée (5 à 1000 lux) ou utilisez la fonction d'apprentissage en plaçant le potentiomètre sur © à la luminosité ambiante désirée.

Comment effectuer un test déambulatoire ?

Réglez le potentiomètre Durée (min) sur Test. Traversez la zone de détection ; le détecteur s'active pendant 2 s. Ajustez l'orientation si nécessaire.

Peut-on utiliser une télécommande avec ce détecteur ?

Oui, les télécommandes theSenda P (9070910) et theSenda S (9070911) permettent de régler la luminosité, la durée, la sensibilité, le mode crépusculaire et plus.

Quelle est la hauteur de montage recommandée ?

La hauteur de montage recommandée est de 2 à 4 m pour une détection optimale.

Quelle puissance de lampe ce détecteur peut-il commander ?

Il supporte jusqu'à 2300 W pour les lampes à incandescence/halogène, 600 W pour les LED >2W, et 60 W pour les LED <2W.

Comment réduire la zone de détection ?

Utilisez les clips de recouvrement fournis pour masquer une partie de la lentille. Vous pouvez aussi réduire la sensibilité via le potentiomètre Mètre.

Que faire en cas de déclenchements intempestifs ?

Vérifiez l'orientation : évitez les sources de chaleur, les objets mouvants (rideaux, plantes) et les surfaces réfléchissantes. Réduisez la sensibilité ou utilisez les clips de recouvrement.

Comment régler la durée d'éclairage après détection ?

Tournez le potentiomètre Durée (min) de 1 s à 20 min. Pour une impulsion (minuterie d'escalier), placez-le sur la position impulsion (activation <1 s).

Peut-on monter ce détecteur au plafond ?

Oui, il convient pour le montage au plafond en extérieur. L'indice de protection est alors IP 54.

Qu'est-ce que le mode interrupteur crépusculaire ?

Le mode D désactive la détection de mouvement et allume la lumière en fonction de la luminosité ambiante (comme un interrupteur crépusculaire).

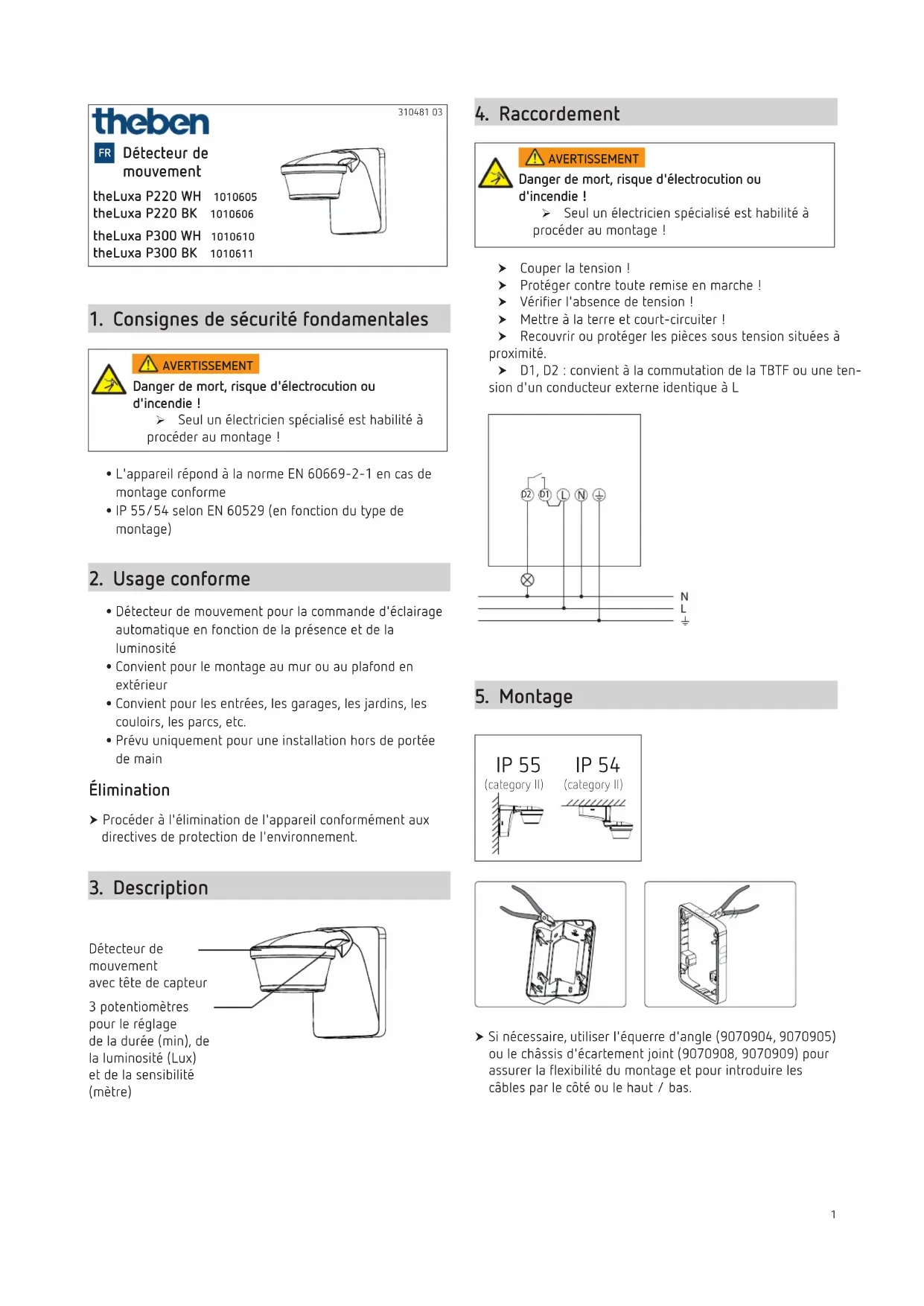

MODE D'EMPLOI TheLuxa P220 WH THEBEN

1. Consignes de sécurité fondamentales

L'appareil repond à la norme EN 60669-2-1 en cas de montage conforme
- IP 55/54 selon EN 60529 (en fonction du type de montage)

2. Usage conforme

• Détector de mouvement pour la commande d'éclairage automatique en fonction de la présence et de la luminosité
• Convient pour le montage au mur ou au plafond en extérieur
• Convient pour les entrées, les garages, les jardins, les couloirs, les parcs, etc.
• Prévu uniquement pour une installation hors de portée de main

Elimination

Proceder à l'élimination de l'appareil conformément aux directives de protection de I'environnement.

3.Description

Detecteur demouvementavec tete de capteur

3 potentiometres pour le réglage de la durée (min), de la luminosité (Lux) et de la sensibilité (metre)

4. Raccordement

AVENTISSEMENT

Danger de mort, risque d'électrocution ou d'incendie!

Seul un Electricien spécialise est habilite a proceder au montage!

Couper la tension!
Protégér contre toute remise en marche!
Vérifier l'absence de tension!

Mettre à la terre et court-circuiter !
Recouvrir ou protégier les pieces sous tension situées à proximé.

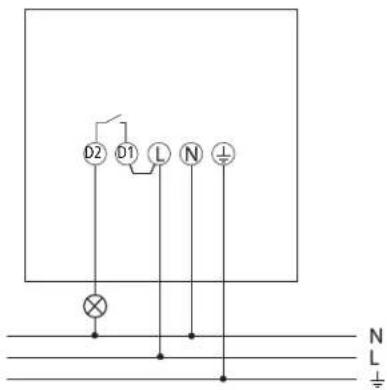

D1, D2: convient à la commutation de la TBTF ou une tension d'un conducteur externe identique à L

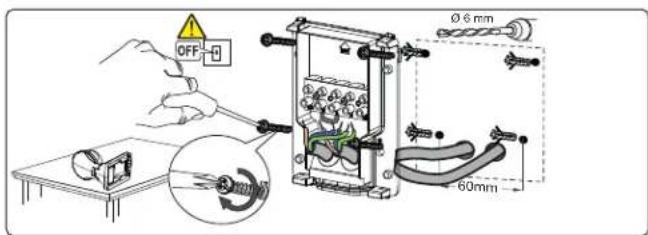

5. Montage

Si nécessaire, utiliser l'équre d'angle (9070904, 9070905) ou le chassin d'écartement joint (9070908, 9070909) pour assurer la flexibilité du montage et pour introduire les cables par le côte ou le haut / bas.

Couper la tension.

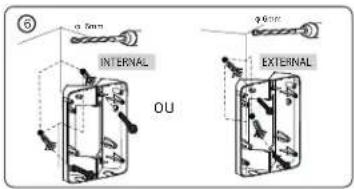

Reporter les marquages pour les trous au mur (avec le gabarit de perçage / socle joint).

Percer les trous.

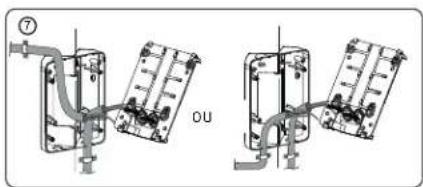

Faire passer le cable à travers le joint d'étanchéité du socle.
Fixer le socle (et le chassin d'écartement) au mur.

L	Conducteur exterme	Brun
N	Conducteur neutre	Bleu
	Conducteur de protection	Vert/jeune

D1, D2	Contact de relais	Brun
N	Conducteur neufre	Bleu
+	Conducteur de protection	Vert/jeune

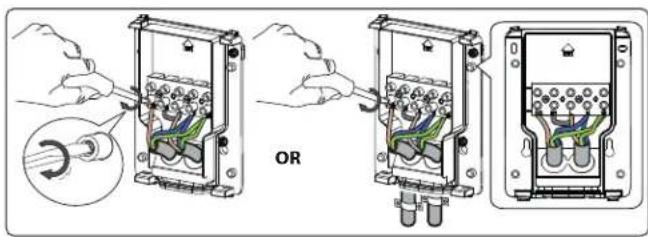

Raccorder chaque conducteur à laborne correspondante.

Serrer les vis.

Insérer le détecteur de mouvement sur le socle et l'enclencher.

Raccorder le détecteur de mouvement au réseau.

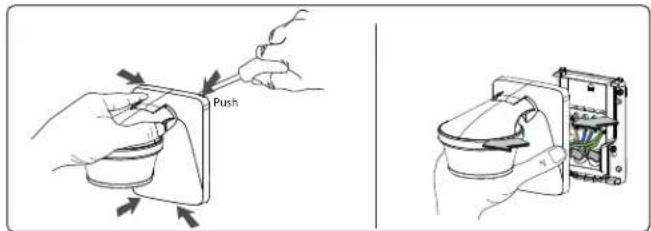

Démontage

Detacher doucement les crochets d'enclementment supérieur et inférieur avec le tournevis et-retirer l'appareil par l'avant.

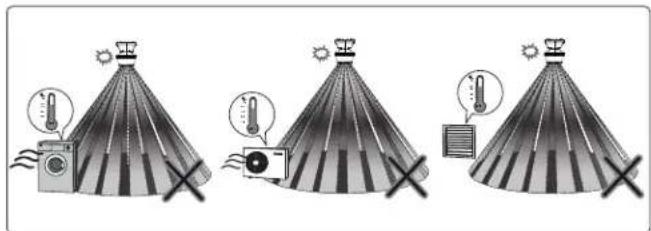

Consignes d'installation

Le détector réagissant aux variations de température, éviter les situations suivantes :

Ne pas orienter le détector de mouvement vers des objets Le détector de mouvement réagit uniquement aux mouvements (indépendamment de la luminosite). des miroirs, etc.
Ne pas installer le détecteur de mouvement à proximité des sources de chaleur, telles que des bouches de chauffage, des climatiseurs, des lampes, etc.
Ne pas diriger le détector de mouvement vers des objets qui bougent sous l'effet du vent, comme des rideaux, de grandes plantes vertes, etc.
Respecter le sens du déplacement lors du test.
Le détector de mouvement réagit uniquement aux mouvements (independamment de la luminosité).
Traverser la zone de détction. Avec avoir détecté un mouvement, le détector de mouvement s'activependant 2 s.
Pendant le test, faire attention au sens de la marche.

Hauteur demontage recommanded:2-4m
- Zone de détention transversale: 16 m (déplacement transversal par rapport au détecteur)
- Zone de détction frontale: 5 m (déplacement face au détecteur)
Angle de détction: 220^ ou 300^

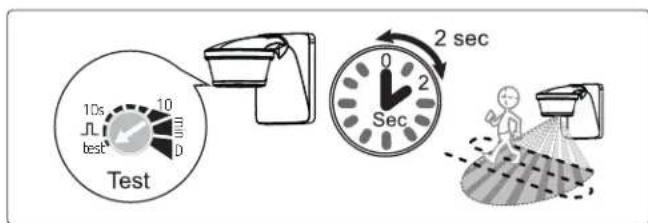

6. Test déambulatoire et orientation

Le test déambulatoire permet de tester la zone de détction ou de la délimiter, si nécessaire.

Régier le potentiametre Durée (min) sur test.

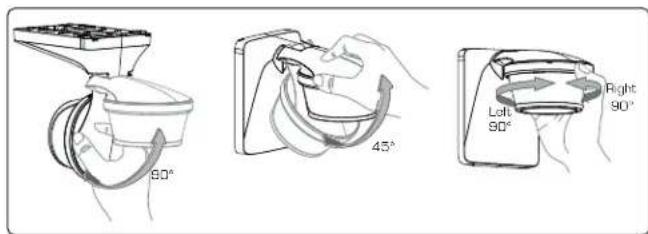

Orientation du détecteur de mouvement avec tete de capteur

La tete de capteur peut être orientée de 45^ vers le bas, de 90^ vers le haut et de 90^ vers la gauche ou la droite.

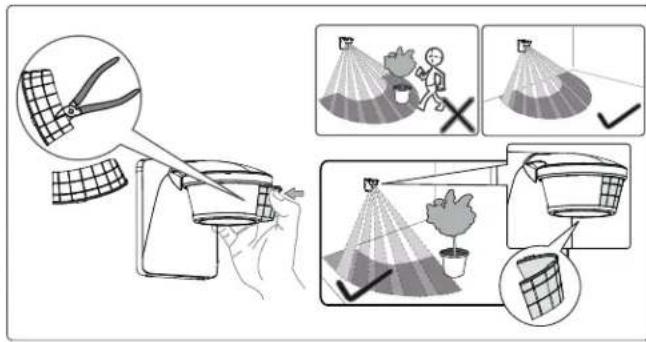

7. Utilisation de clips de recouvrement

Utiliser les clips joints pour adapter le détecteur de mouvement à la zone de détction souhaïée.

Retirer la partie souhaitée des clips à l'aide d'une pince ou d'un outil similaire.
Les placer ensuite sur la lentille et visser.
Si nécessaire, utiliser le ruban adhésif double face joint pour fixer les caches à clips.

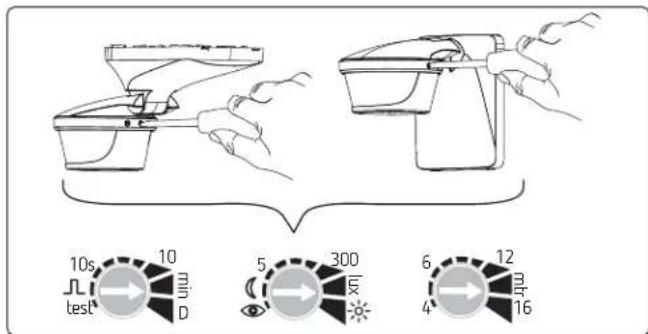

8. Réglage

Le détector de mouvement est doté de 3 potentiometres qui permettent de regler la durée (min), la luminosité (lux), la sensibilité (metre), etc.

Réglage de la luminosité (lux)

Le potentiomètre Luminosite (Lux) permet de régler différentes valeurs de luminosite.

Pour modifier la luminosité prérgélée (15 lux en Usine)

Regler le potentiometre sur la luminosite souhaitatione (5 - 1000 lux).

ou pour programmer une valeur de luminosité définie avec la fonction d'apprentissage

A la luminosité souhaïée, placer le potentiametre sur ©.
Après 15 s, la nouvelle valeur est programmée.

Laisser le potentiemetre sur la position.

Réglage de la durée (min)

Si le détector de mouvement ne détecte plus de mouvements, il se désactive après un certain temps.

Pour modifier la durée préreglee (2 min. en Usine)

Regler le potentiemetre sur la durée souhaitee (1s - 20)

2 min

Pour utiliser la fonction impulsions (par ex. pour une minute-rie d'escalier)

Placer le potentiemetreur. Le détecteur de mouvement est activé pour une durée < 1 s, puis désactiver pendant 9 s. S'il détecte à nouveau un mouvement, il s'active à nouveaupendant 1 s.

Réglage de la fonction « Interrupteur crépusculaire » D

Regler le potentiemetre sur D. Le détecteur de mouvement réagit uniquement à la luminosité et est toujours allumé lorsque la luminosité est inférieure à la valeur de luminosité réglée.

Réglage de la sensibilité (mètre)

Il est possible de réduire la sensibilité ; ce qui réduit également la zone de détention.

Régler la sensibilité souhaitee sur le potentiometre Metre.

Sensibilité max.

9. Réglages avec télécommande

Il est également possible d'effectuer les réglages avec les télécommandes theSenda P et theSenda S.

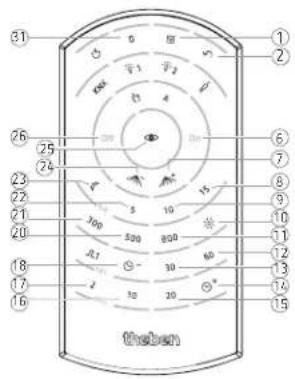

Réglages avec theSenda P (9070910)

theSenda P permet de regler les parametes ou fonctions suivant(e)s:

1	Test Mode de test, terminé après 10 min
2	Auto Retour au mode automatique
6	Marche Allumer la lumière (8 h)
7	Rang + Augmenter la sensibilité
8	15 lux Valeur de consigne de la luminosité 15 lux
9	10 lux Valeur de consigne de la luminosité 10 lux
10	Lux en marche Désactivation de la mesure de la luminosité
11	800 lux Valeur de consigne de la luminosité 800 lux
12	60 s Temporisation à l'extinction de la lumière 60 s
13	30 s Temporisation à l'extinction de la lumière 30 s
14	Durée max. Temporisation à l'extinction max. de la lumière, 20 min
15	20 min Temporisation à l'extinction de la lumière 20 min
16	10 min Temporisation à l'extinction de la lumière 10 min
17	2 min Temporisation à l'extinction de la lumière 2 min
18	Durée min. Temporisation à l'extinction min. de la lumière 10 s
20	500 lux Valeur de consigne de la luminosité 500 lux
21	300 lux Valeur de consigne de la luminosité 300 lux
22	5 lux Valeur de consigne de la luminosité 5 lux
23	Lux min. Valeur de consigne min. de la luminosité, 1 lux
24	Rang - RÉduire la sensibilité
25	Apprentissage Programmation de la valeur de consigne de la luminosité
26	Arrêt Éteindre la lumière
31	Mode D Interrupteur crépusculeaire (détecteur de mouvement déactivé)

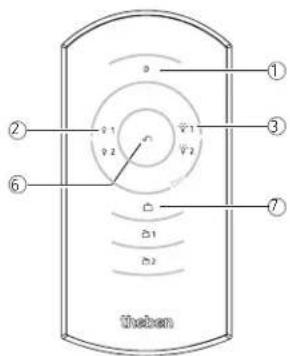

Réglages avec theSenda S (9070911)

①	Mode D	Interrupteur crépusculeaire (detecteur de mou- vement désactivé)
②	Arrêt Pression	courte -> Éteindre la lumière
③	Marche Pression	courte -> Allumer la luzière
⑥	Auto Retour au	mode automatique
⑦	Mode Vac prog	Simulation de présence

Mode Vac prog

Le mode vacances est une simulation de presence destinée à dissuader de l'effaction en cas d'absence prolongée.

10. Caracteristiques techniques

Tension de service : 230 V CA, +10 % -15 %
Frequence: 50 Hz
Puisance en veille: 0,3 W
Angle de detection: 220^, 300^
- Zone de détction: transversale: max. 16 m, frontale: max. 5 m
Hauteur demontage: 2-4m
Protection anti-angle mort: oui
- Plage de réglage de la luminosité : 5-1 000 /∞ lux
Durée d'activation de la zone : 1 s - 20 min
- Température ambiente admissible: de -25 °C à +45 °C
- Classe de protection : Il
- Indice de protection : IP 55 (montage mural) et IP 54 (montage au plafond) (catégorie II) selon EN 60529
Puisance de commutation: 10 A (cos = 1 10 AX (cos = 0,3
Puisance de commutation min. : 24 V / 100 mA
- Contact de commutation : micro-contact 230 V CA
- Lamps LED < 2 W: 60 W
- Lamps LED > 2 W: 600 W
Charge de lampes à incandescence / à halogène : 2300 W
Lampes a halogene bassetension: 2300 VA

Luminaires fluorescents, ballasts à faibles pertes :

non compensés : 2 300 VA

compensés en série : 2 300 VA

compensés en parallele : 1 300 VA (140 μF)

• Lampes fluorescentes,

ballasts électroniques : 1 200 W

• Lampes fluorescentes

compactes, ballasts électroniques : 300 W
