LUXORliving iON2 - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement infrarouge
Marque	Theben
Modèle	LUXORliving iON2
Catégorie	Détecteur de mouvement
Alimentation	230 V AC, 50 Hz
Consommation	0,5 W (veille), 1 W (actif)
Type de détection	Infrarouge passif (PIR)
Angle de détection	360°
Portée de détection	Jusqu'à 10 m de diamètre (selon hauteur de montage)
Hauteur de montage recommandée	2,5 m à 4 m
Dimensions (L x l x H)	105 x 80 x 45 mm
Poids	110 g
Indice de protection	IP20
Température de fonctionnement	-10 °C à +50 °C
Réglages	Seuil de luminosité, temporisation, sensibilité
Fonctions principales	Allumage/extinction automatique de l'éclairage, détection de présence
Sortie	Relais (contact sec)
Charge maximale	2000 W (résistive), 1000 VA (inductive)
Montage	Plafond ou mur (avec support inclus)
Raccordement	Bornier à vis (section max 2,5 mm²)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher l'alimentation avant toute intervention. Installation par un professionnel recommandée.
Pièces détachées et réparabilité	Pièces non disponibles séparément. En cas de panne, remplacer l'appareil.
Informations générales	Conforme aux normes CE. Usage intérieur uniquement.

FOIRE AUX QUESTIONS - LUXORliving iON2 THEBEN

Comment installer le détecteur LUXORliving iON2 ?

L'installation doit être effectuée par un électricien qualifié. Coupez l'alimentation, fixez le support au plafond ou au mur, raccordez les fils (phase, neutre, et charge) au bornier, puis clipsez le détecteur.

Quelle est la portée du détecteur ?

La portée maximale est de 10 mètres de diamètre à une hauteur de montage de 2,5 m. Elle peut varier selon la température et les obstacles.

Comment régler la temporisation ?

Tournez le potentiomètre de temporisation (TIME) de 5 secondes à 10 minutes. En position test, la temporisation est réduite à quelques secondes pour faciliter les réglages.

Comment régler le seuil de luminosité ?

Utilisez le potentiomètre LUX. Tournez vers le symbole soleil pour un fonctionnement de jour, vers la lune pour un fonctionnement de nuit. La détection ne se déclenche que si la luminosité ambiante est inférieure au seuil réglé.

Le détecteur s'allume sans raison, que faire ?

Vérifiez la sensibilité (tournez le potentiomètre SENS vers le moins). Assurez-vous que le détecteur n'est pas exposé à des sources de chaleur (radiateur, climatisation) ou à des mouvements d'animaux.

Peut-on utiliser ce détecteur en extérieur ?

Non, l'indice de protection IP20 limite son usage à l'intérieur. Pour l'extérieur, utilisez un modèle adapté.

Comment tester le fonctionnement ?

Réglez le potentiomètre TIME sur TEST et LUX sur soleil. L'éclairage s'allume environ 3 secondes après chaque mouvement détecté et s'éteint après 5 secondes sans mouvement.

Quelle est la charge maximale supportée ?

Le relais supporte jusqu'à 2000 W pour les charges résistives (lampes à incandescence) et 1000 VA pour les charges inductives (transformateurs).

Le détecteur ne s'allume pas, pourquoi ?

Vérifiez l'alimentation (disjoncteur), le réglage LUX (doit être suffisamment bas pour la nuit), et la sensibilité. Si le voyant LED ne clignote pas lors d'un mouvement, le détecteur est peut-être défectueux.

Puis-je remplacer moi-même le détecteur ?

Oui, si vous avez des compétences en électricité. Coupez toujours l'alimentation avant. Sinon, faites appel à un professionnel. Le détecteur se déclipse facilement de son support.

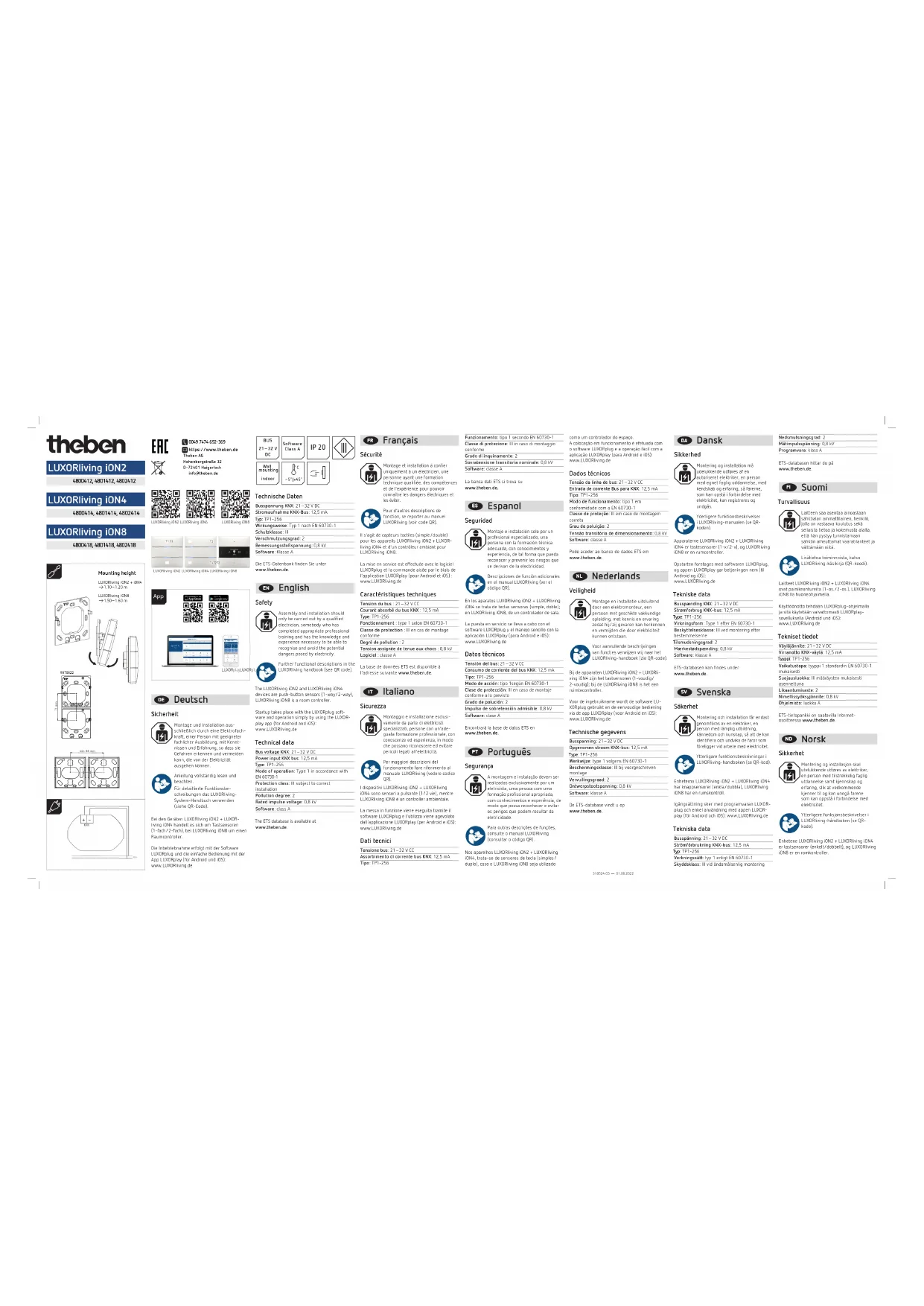

MODE D'EMPLOI LUXORliving iON2 THEBEN

1. The cap of capita, the cap of capita de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la, de la,

La mise en œuvre ne constitue pas le rapport LXXLWP, qu'en commencer de la couverture (en 2013) à l'année LXXLWP (en 2014) (see Annex 1-12) www.LXXLWP.org

CARACTERISTIQUES TECHNIQUES

Tension du flux 32.29°C Couche anisotrope de la NXK-123 m Type 1-17, 18h Fondromécanique: type 1, 60E-00 Diamètre de protection: Bivision et protéométrie Béquille de tension 15

Montage: établissative exqui- nées du titre d'obligé scopie, par ce qui est connexe à la responsabilité de conséquence d'obligé, il ne métisse aucrocutement, et ne mette en œuvre l'acte.
