TheLuxa P300 BK - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement
Marque	Theben
Modèle	TheLuxa P300 BK
Tension de service	230 V CA, +10% -15%
Fréquence	50 Hz
Puissance en veille	0,3 W
Angle de détection	220° ou 300°
Zone de détection transversale	max. 16 m
Zone de détection frontale	max. 5 m
Hauteur de montage recommandée	2 - 4 m
Plage de réglage de la luminosité	5 - 1000 / ∞ lux
Durée d'activation réglable	1 s - 20 min
Température ambiante admissible	-25 °C à +45 °C
Classe de protection	II
Indice de protection	IP 55 (montage mural), IP 54 (montage au plafond)
Puissance de commutation	10 A (cos φ=1), 10 AX (cos φ=0,3)
Puissance de commutation min.	24 V / 100 mA
Contact de commutation	Micro-contact 230 V CA
Charge de lampes LED (< 2 W)	60 W
Charge de lampes LED (> 2 W)	600 W
Charge de lampes à incandescence / halogène	2300 W
Fonctions principales	Détection de mouvement et de luminosité, réglages par potentiomètres ou télécommande, mode interrupteur crépusculaire, fonction impulsion, apprentissage de luminosité
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un électricien qualifié. Couper l'alimentation avant toute intervention. Respecter les normes en vigueur.
Pièces détachées et réparabilité	Clips de recouvrement inclus. Télécommandes theSenda P et S disponibles séparément. Pour toute réparation, contacter le service après-vente Theben.
Informations générales	Fabricant : Theben AG, Hohenbergstr. 32, D-72401 Haigerloch, Allemagne. Assistance : [phone], [e-mail]

FOIRE AUX QUESTIONS - TheLuxa P300 BK THEBEN

Comment installer le détecteur de mouvement TheLuxa P300 BK ?

L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation, fixez le socle au mur ou au plafond à une hauteur de 2 à 4 mètres, raccordez les conducteurs (L, N, terre, D1/D2) aux bornes correspondantes, puis enclenchez le détecteur sur le socle.

Comment régler la sensibilité du détecteur ?

Utilisez le potentiomètre Mètre (sensibilité) pour réduire ou augmenter la portée de détection. Tournez-le dans le sens horaire pour augmenter la sensibilité, antihoraire pour la diminuer.

Comment effectuer un test de détection ?

Réglez le potentiomètre Durée sur la position Test. Le détecteur s'active pendant 2 secondes lorsqu'un mouvement est détecté. Traversez la zone de détection pour vérifier la couverture.

Que faire si le détecteur ne s'active pas ?

Vérifiez l'alimentation électrique, le réglage de la luminosité (potentiomètre Lux), et la sensibilité. Assurez-vous que le détecteur n'est pas orienté vers des sources de chaleur ou des objets en mouvement (rideaux, arbres).

Comment régler la durée d'éclairage ?

Tournez le potentiomètre Min (durée) sur la valeur souhaitée entre 1 seconde et 20 minutes. Pour une fonction impulsion (moins d'1 seconde), placez le potentiomètre sur la position i.

Comment utiliser la fonction interrupteur crépusculaire ?

Réglez le potentiomètre Lux sur la position D. Le détecteur allumera la lumière en permanence lorsque la luminosité ambiante est inférieure au seuil réglé, indépendamment des mouvements.

Puis-je utiliser une télécommande avec ce détecteur ?

Oui, les télécommandes theSenda P (réf. 9070910) et theSenda S (réf. 9070911) permettent de régler la durée, la luminosité, la sensibilité et d'activer des modes spéciaux (test, vacances, etc.).

Comment réduire la zone de détection ?

Utilisez les clips de recouvrement fournis. Retirez les parties souhaitées des clips avec une pince, placez-les sur la lentille et fixez-les avec les vis ou le ruban adhésif double face inclus.

Quelle est la hauteur de montage recommandée ?

La hauteur de montage recommandée est de 2 à 4 mètres. Cela permet une détection optimale avec une portée transversale jusqu'à 16 m et frontale jusqu'à 5 m.

Comment nettoyer le détecteur ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la lentille. Évitez de toucher directement la lentille.

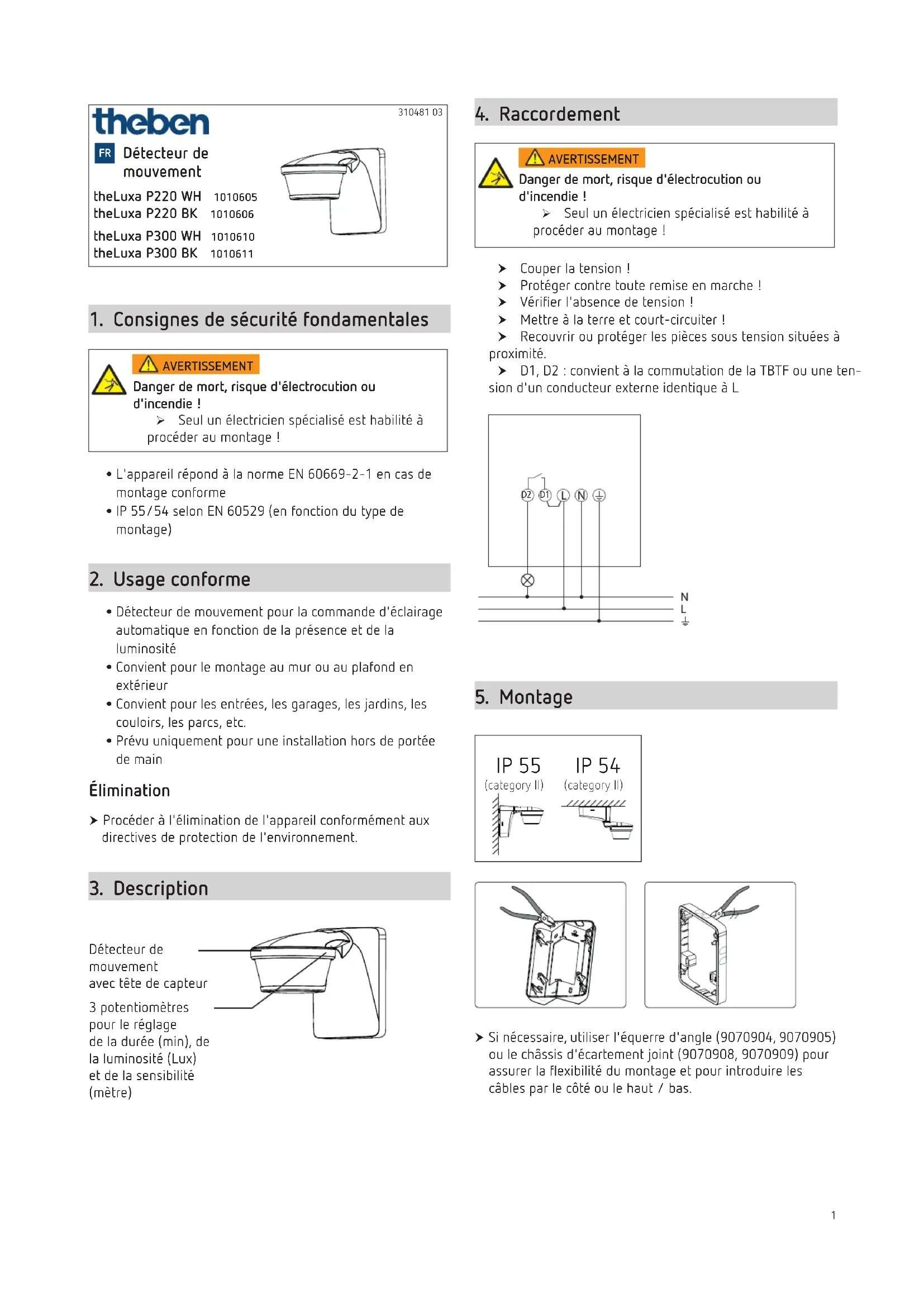

MODE D'EMPLOI TheLuxa P300 BK THEBEN

1. Consignes de sécurité fondamentales

L'appareil repond à la norme EN 60669-2-1 en cas de montage conforme
- IP 55/54 selon EN 60529 (en fonction du type de montage)

2. Usage conforme

• Détector de mouvement pour la commande d'éclairage automatique en fonction de la présence et de la luminosité
• Convient pour le montage au mur ou au plafond en extérieur
• Convient pour les entrées, les garages, les jardins, les couloirs, les parcs, etc.
• Prévu uniquement pour une installation hors de portée de main

Elimination

Proceder à l'élimination de l'appareil conformément aux directives de protection de I'environnement.

3. Description

Detecteur demouvementavec tete de capteur

3 potentiometres pour le réglage de la durée (min), de la luminosité (Lux) et de la sensibilité (metre)

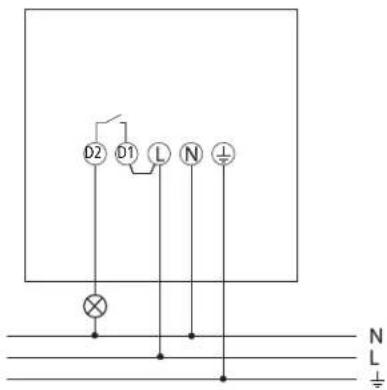

4. Raccordement

AVENTISSEMENT

Danger de mort, risque d'électrocution ou d'incendie!

Seul un Electricien spécialise est habilite a proceder au montage!

Couper la tension!
Protégé contre toute remise en marche!
Vérifier l'absence de tension!

Mettre à la terre et court-circuiter!
Recouvrir ou protégier les pieces sous tension situées à proximé.

D1, D2: convient à la commutation de la TBTF ou une tension d'un conducteur externe identique à L

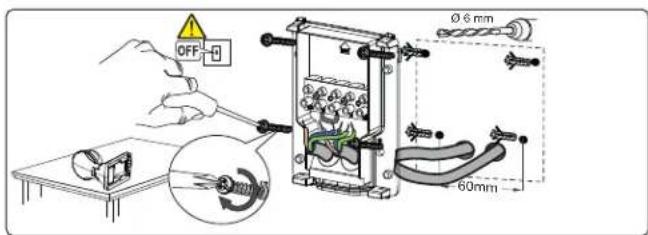

5. Montage

Si nécessaire, utiliser l'équre d'angle (9070904, 9070905) ou le chassin d'écartement joint (9070908, 9070909) pour assurer la flexibilité du montage et pour introduire les cables par le côte ou le haut / bas.

Couper la tension.

Reporter les marquages pour les trous au mur (avec le gabarit de perçage / socle joint).

Percer les trous.

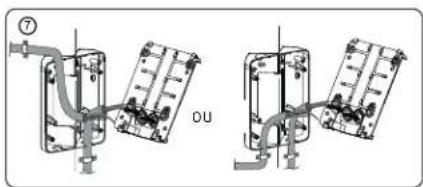

Faire passer le cable à travers le joint d'étanchéité du socle.
Fixer le socle (et le chassin d'écartement) au mur.

L	Conducteur exterme	Brun
N	Conducteur neutre	Bleu
	Conducteur de protection	Vert/jeune

D1, D2	Contact de relais	Brun
N	Conducteur neufre	Bleu
+	Conducteur de protection	Vert/jeune

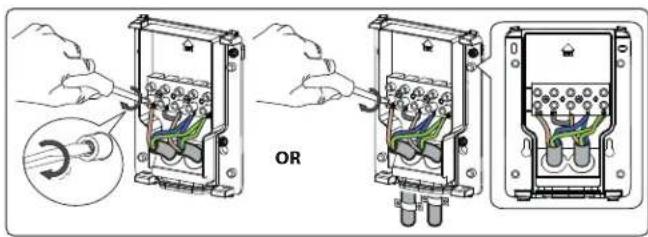

Raccorder chaque conducteur à laborne correspondante.

Serrer les vis.

Insérer le détecteur de mouvement sur le socle et l'enclencher.

Raccorder le détecteur de mouvement au réseau.

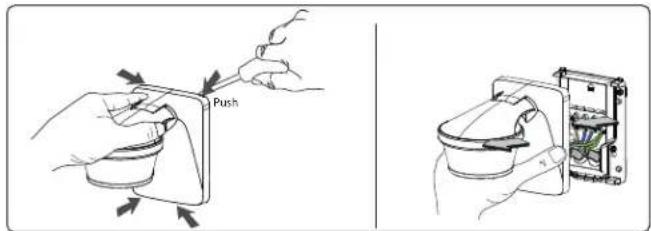

Démontage

Detacher doucement les crochets d'enclementment supérieur et inférieur avec le tournevis et-retirer l'appareil par l'avant.

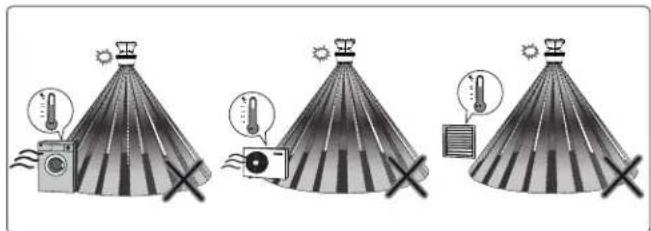

Consignes d'installation

Le détector réagissant aux variations de température, évitier les situations suivantes :

Ne pas orienter le détector de mouvement vers des objets Le détector de mouvement réagit uniquement aux mouvements (indépendamment de la luminosite). des miroirs, etc.
Ne pas installer le détecteur de mouvement à proximité des sources de chaleur, telles que des bouches de chauffage, des climatiseurs, des lampes, etc.
Ne pas diriger le détector de mouvement vers des objets qui bougent sous l'effet du vent, comme des rideaux, de grandes plantes vertes, etc.
Respecter le sens du déplacement lors du test.
Le détector de mouvement réagit uniquement aux mouvements (independamment de la luminosité).
Traverser la zone de détction. Avec avoir détecté un mouvement, le détector de mouvement s'activependant 2 s.
Pendant le test, faire attention au sens de la marche.

Hauteur demontage recommanded:2-4m
- Zone de détention transversale: 16 m (déplacement transversal par rapport au détecteur)
- Zone de détction frontale: 5 m (déplacement face au détecteur)
Angle de détction: 220^ ou 300^

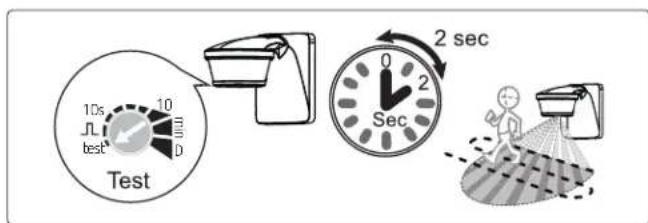

6. Test déambulatoire et orientation

Le test déambulatoire permet de tester la zone de détction ou de la délimiter, si nécessaire.

Régier le potentiametre Durée (min) sur test.

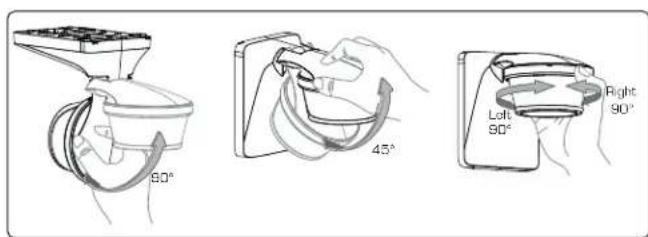

Orientation du détecteur de mouvement avec tete de capteur

La tete de capteur peut être orientée de 45^ vers le bas, de 90^ vers le haut et de 90^ vers la gauche ou la droite.

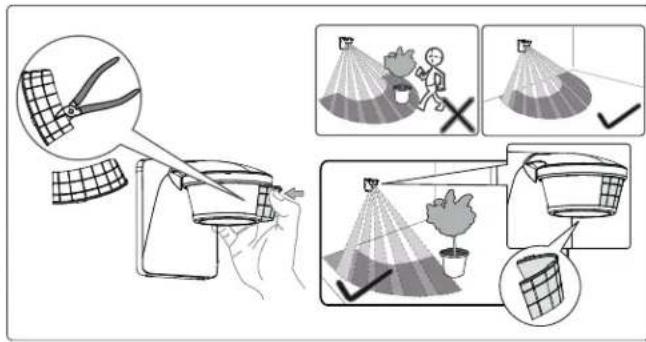

7. Utilisation de clips de recouvrement

Utiliser les clips joints pour adapter le détecteur de mouvement à la zone de détction souhaïée.

Retirer la partie souhaitée des clips à l'aide d'une pince ou d'un outil similaire.
Les placer ensuite sur la lentille et visser.
Si nécessaire, utiliser le ruban adhésif double face joint pour fixer les caches à clips.

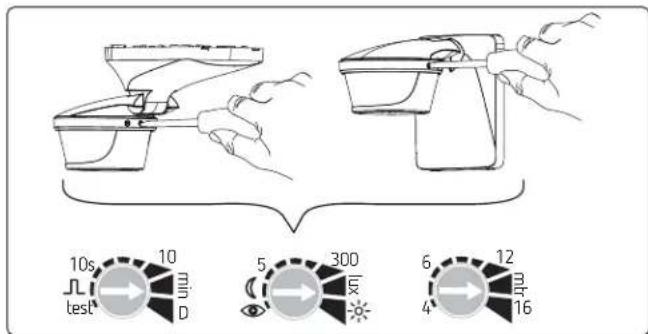

8. Réglage

Le détector de mouvement est doté de 3 potentiometres qui permettent de régler la durée (min), la luminosité (lux), la sensibilité (metre), etc.

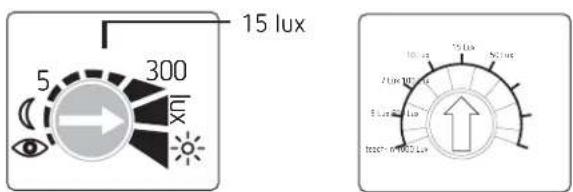

Réglage de la luminosité (lux)

Le potentiemetre Luminosite (Lux) permet de regler differen-tes valeurs de luminosite.

Pour modifier la luminosité prérgélée (15 lux en Usine)

Regler le potentiometre sur la luminosite souhaitatione (5 - 1000 lux).

ou pour programmer une valeur de luminosité définie avec la fonction d'apprentissage

A la luminosité souhaïée, placer le potentiametre sur ©.
Après 15 s, la nouvelle valeur est programmée.

Laisser le potentiemetre sur la position.

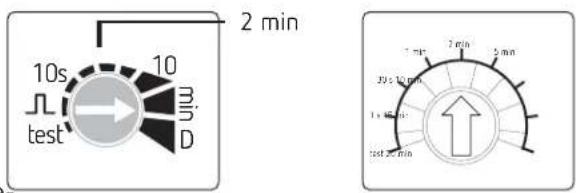

Réglage de la durée (min)

Si le détector de mouvement ne détecte plus de mouvements, il se désactive après un certain temps.

Pour modifier la durée préreglee (2 min. en Usine)

Regler le potentiemetre sur la durée souhaitation (1 s - 20 min).

Pour utiliser la fonction impulsions (par ex. pour une minute-rie d'escalier)

Placer le potentiemetreur. Le détecteur de mouvement est activé pour une durée < 1 s, puis désactiver pendant 9 s. S'il détecte à nouveau un mouvement, il s'active à nouveaupendant 1 s.

Réglage de la fonction « Interrupteur crépusculaire » D

Regler le potentiemetre sur D. Le detecteur de mouvement réagit uniquement à la luminosité et est toujours allumé lorsqu'la luminosité est inférieure à la valeur de luminosité réglée.

Réglage de la sensibilité (mètre)

Il est possible de réduire la sensibilité ; ce qui réduit également la zone de détention.

Régler la sensibilité souhaitee sur le potentiometre Metre.

9. Réglages avec télécommande

Il est également possible d'effectuer les réglages avec les télécommandes theSenda P et theSenda S.

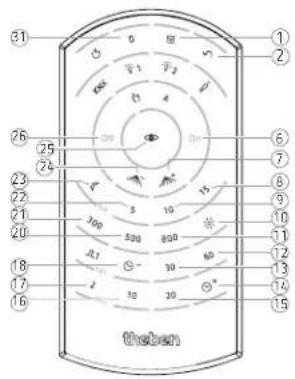

Réglages avec theSenda P (9070910)

theSenda P permet de regler les parametes ou fonctions suivant(e)s:

1	Test Mode de test, terminé après 10 min
2	Auto Retour au mode automatique
6	Marche Allumer la lumière (8 h)
7	Rang + Augmenter la sensibilité
8	15 lux Valeur de consigne de la luminosité 15 lux
9	10 lux Valeur de consigne de la luminosité 10 lux
10	Lux en marche Désactivation de la mesure de la luminosité
11	800 lux Valeur de consigne de la luminosité 800 lux
12	60 s Temporisation à l'extinction de la lumière 60 s
13	30 s Temporisation à l'extinction de la lumière 30 s
14	Durée max. Temporisation à l'extinction max. de la lumière, 20 min
15	20 min Temporisation à l'extinction de la lumière 20 min
16	10 min Temporisation à l'extinction de la lumière 10 min
17	2 min Temporisation à l'extinction de la lumière 2 min
18	Durée min. Temporisation à l'extinction min. de la lumière 10 s
20	500 lux Valeur de consigne de la luminosité 500 lux
21	300 lux Valeur de consigne de la luminosité 300 lux
22	5 lux Valeur de consigne de la luminosité 5 lux
23	Lux min. Valeur de consigne min. de la luminosité, 1 lux
24	Rang - RÉduire la sensibilité
25	Apprentissage Programmation de la valeur de consigne de la luminosité
26	Arrêt Éteindre la lumière
31	Mode D Interrupteur crépusculeaire (détecteur de mouvement déactivé)

Réglages avec theSenda S (9070911)

①	Mode D	Interrupteur crépusculeaire (detecteur de mou- vement désactivé)
②	Arrêt Pression courte -> Éteindre la lumière
③	Marche Pression courte -> Allumer la luzière
⑥	Auto Retour au mode automatique
⑦	Mode Vac prog	Simulation de présence

Mode Vac prog

Le mode vacances est une simulation de presence destinée à dissuader de l'effaction en cas d'absence prolongée.

10. Caracteristiques techniques

Tension de service : 230 V CA, +10 % -15 %
Frequence: 50 Hz
Puisance en veille: 0,3 W
Angle de detection: 220^, 300^
- Zone de détction: transversale: max. 16 m, frontale: max. 5 m
Hauteur demontage: 2-4m
Protection anti-angle mort: oui
- Plage de réglage de la luminosité : 5-1 000 /∞ lux
Durée d'activation de la zone : 1 s - 20 min
- Température ambiente admissible: de -25 °C à +45 °C
- Classe de protection : Il
- Indice de protection : IP 55 (montage mural) et IP 54 (montage au plafond) (catégorie II) selon EN 60529
Puisance de commutation: 10 A (cos = 1 10 AX (cos = 0,3
Puisance de commutation min. : 24 V / 100 mA
- Contact de commutation : micro-contact 230 V CA
- Lamps LED < 2 W: 60 W
- Lamps LED > 2 W: 600 W
Charge de lampes à incandescence / à halogène : 2300 W
Lampes a halogene bassetension: 2300 VA

Luminaires fluorescents, ballasts à faibles pertes :

non compensés : 2 300 VA

compensés en série : 2 300 VA

compensés en parallele : 1 300 VA (140 μF)

• Lampes fluorescentes,

ballasts électroniques : 1 200 W

• Lampes fluorescentes

compactes, ballasts électroniques : 300 W

11. Contact

Theben AG

Hohenbergstr. 32

D-72401 Haigerloch

ALLEMAGNE

Tel. [phone]

Fax [phone]

Assistance téléphonique

TéI. [phone]

Fax [phone]

[e-mail]

Adresses, numeros de téléphone, etc.

www.theben.de
