Informations produit

Marque : THEBEN

Modèle : LUNA 113

Catégorie : Interrupteur crépusculaire

Télécharger la notice PDF Imprimer

Type d'appareil	Interrupteur crépusculaire modulaire
Plages de luminosité	2–200 lux, 2–100 lux, 2–35 lux, 35–2000 lux, 2–150 lux, 150–7500 lux
Nombre de canaux	1 ou 2 canaux selon modèle
Capteur de luminosité	En saillie ou encastré, fibre optique possible
Indice de protection capteur	IP54 (saillie), IP65 (encastré)
Réglage de la luminosité	Molette réglable en continu
Temporisation d'allumage/extinction	Environ 40 s à 80 s selon modèle
Contact de commutation	Contact inverseur, 1 ou 2 contacts selon modèle
Intensité nominale	10 A (6 A pour certains modèles)
Tension nominale	230 V~, +10 % / -15 %
Fréquence	50–60 Hz
Consommation propre	Environ 5 VA
Matériau de contact	AgSnO2
Largeur d'ouverture contact	< 3 mm
Température ambiante admissible	-10 °C à +50 °C (appareil), -40 °C à +70 °C (capteur)
Type de protection	IP20 (appareil), IP54 (capteur saillie), IP65 (capteur encastré)
Matériau boîtier	Résistant aux hautes températures, résines thermoplastiques autoextinguibles
Nombre max. d'appareils connectés	10 appareils (modèle 113)

FOIRE AUX QUESTIONS - LUNA 113 THEBEN

Comment réinitialiser le THEBEN LUNA 113 ?

Pour réinitialiser le THEBEN LUNA 113, débranchez l'appareil de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela réinitialisera les paramètres par défaut.

Pourquoi le THEBEN LUNA 113 ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que le fusible n'est pas grillé et que l'alimentation est fonctionnelle.

Comment régler la minuterie sur le THEBEN LUNA 113 ?

Pour régler la minuterie, appuyez sur le bouton 'Mode' pour sélectionner le mode de minuterie souhaité, puis utilisez les boutons '+' et '-' pour ajuster le temps souhaité.

Le THEBEN LUNA 113 fonctionne-t-il avec des ampoules LED ?

Oui, le THEBEN LUNA 113 est compatible avec les ampoules LED. Assurez-vous que les ampoules utilisées respectent les spécifications de puissance du produit.

Que faire si le THEBEN LUNA 113 ne détecte pas le mouvement ?

Vérifiez que le capteur n'est pas obstrué et qu'il est orienté correctement. Assurez-vous également que la sensibilité du capteur est réglée au niveau souhaité.

Comment changer la durée d'éclairage sur le THEBEN LUNA 113 ?

Pour changer la durée d'éclairage, appuyez sur le bouton 'Durée' et utilisez les boutons '+' et '-' pour sélectionner la durée souhaitée, puis confirmez avec le bouton 'OK'.

Le THEBEN LUNA 113 est-il imperméable ?

Le THEBEN LUNA 113 n'est pas conçu pour être utilisé en extérieur sans protection. Assurez-vous de l'installer dans un endroit sec.

Comment savoir si le THEBEN LUNA 113 est en mode d'économie d'énergie ?

Lorsque le THEBEN LUNA 113 est en mode d'économie d'énergie, un voyant LED clignote lentement. Vous pouvez vérifier les paramètres via l'affichage du produit.

Où puis-je trouver le manuel d'utilisation du THEBEN LUNA 113 ?

Le manuel d'utilisation du THEBEN LUNA 113 peut généralement être trouvé sur le site web de THEBEN ou en contactant leur service client.

Téléchargez la notice de votre Interrupteur crépusculaire au format PDF gratuitement ! Retrouvez votre notice LUNA 113 - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LUNA 113 de la marque THEBEN.

MODE D'EMPLOI LUNA 113 THEBEN

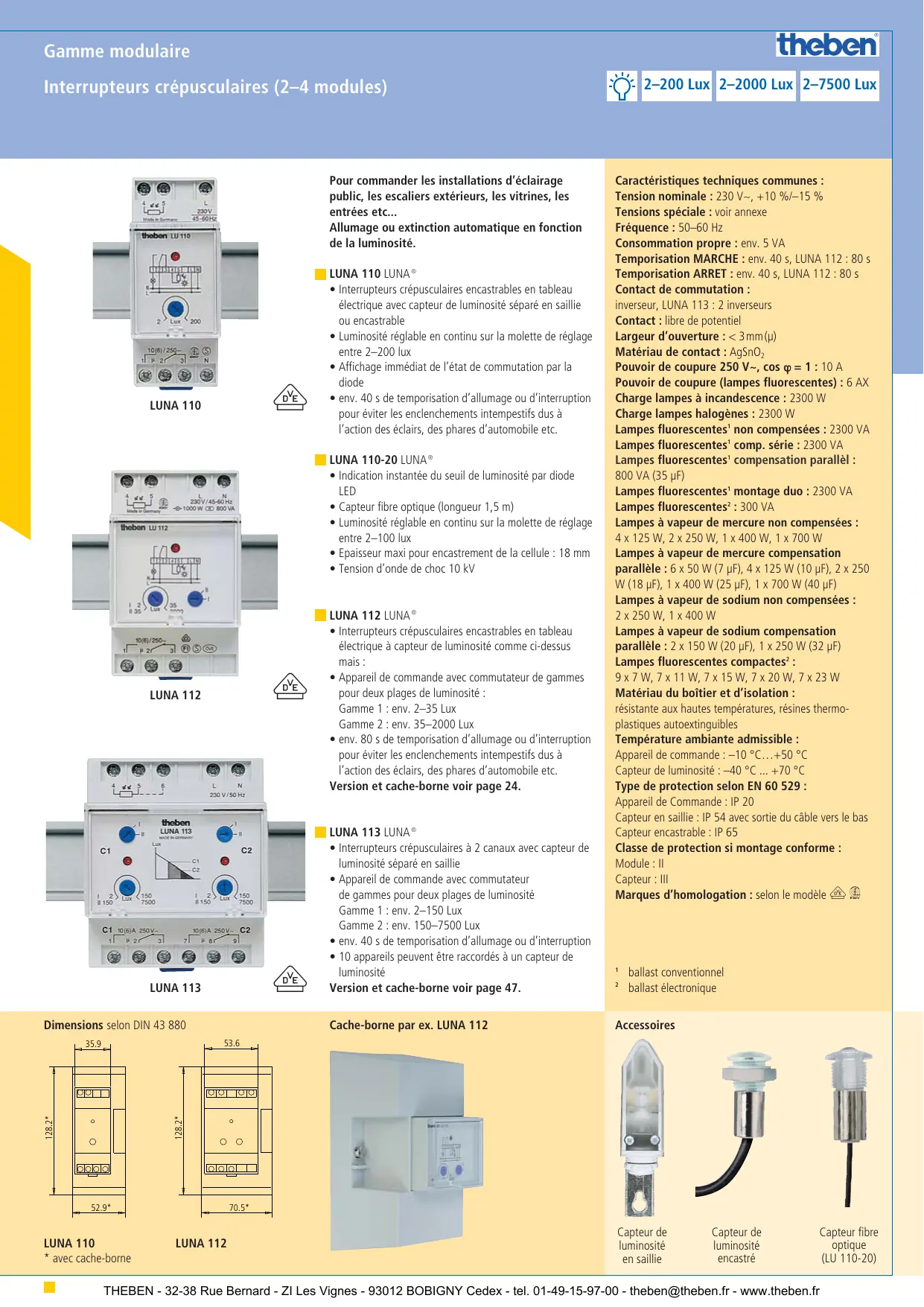

Gamme modulaire 2–200 Lux 2–2000 Lux 2–7500 Lux Interrupteurs crépusculaires (2–4 modules) Pour commander les installations d’éclairage public, les escaliers extérieurs, les vitrines, les entrées etc... Allumage ou extinction automatique en fonction de la luminosité.

LUNA 110 LUNA 110 LUNA ®

Interrupteurs crépusculaires encastrables en tableau électrique avec capteur de luminosité séparé en saillie ou encastrable
Luminosité réglable en continu sur la molette de réglage entre 2–200 lux
Affichage immédiat de l’état de commutation par la diode
env. 40 s de temporisation d’allumage ou d’interruption pour éviter les enclenchements intempestifs dus à l’action des éclairs, des phares d’automobile etc.
Indication instantée du seuil de luminosité par diode LED
Capteur fibre optique (longueur 1,5 m)
Luminosité réglable en continu sur la molette de réglage entre 2–100 lux
Epaisseur maxi pour encastrement de la cellule : 18 mm
Tension d’onde de choc 10 kV

LUNA 113 Dimensions selon DIN 43 880 LUNA 112 LUNA ®

Interrupteurs crépusculaires encastrables en tableau électrique à capteur de luminosité comme ci-dessus mais :
Appareil de commande avec commutateur de gammes pour deux plages de luminosité : Gamme 1 : env. 2–35 Lux Gamme 2 : env. 35–2000 Lux
env. 80 s de temporisation d’allumage ou d’interruption pour éviter les enclenchements intempestifs dus à l’action des éclairs, des phares d’automobile etc. Version et cache-borne voir page 24. LUNA 113 LUNA ®
Interrupteurs crépusculaires à 2 canaux avec capteur de luminosité séparé en saillie
Appareil de commande avec commutateur de gammes pour deux plages de luminosité Gamme 1 : env. 2–150 Lux Gamme 2 : env. 150–7500 Lux
env. 40 s de temporisation d’allumage ou d’interruption
10 appareils peuvent être raccordés à un capteur de luminosité Version et cache-borne voir page 47. Cache-borne par ex. LUNA 112 Caractéristiques techniques communes : Tension nominale : 230 V~, +10 %/–15 % Tensions spéciale : voir annexe Fréquence : 50–60 Hz Consommation propre : env. 5 VA Temporisation MARCHE : env. 40 s, LUNA 112 : 80 s Temporisation ARRET : env. 40 s, LUNA 112 : 80 s Contact de commutation : inverseur, LUNA 113 : 2 inverseurs Contact : libre de potentiel Largeur d’ouverture : < 3mm(µ) Matériau de contact : AgSnO2 Pouvoir de coupure 250 V~, cos ϕ = 1 : 10 A Pouvoir de coupure (lampes fluorescentes) : 6 AX Charge lampes à incandescence : 2300 W Charge lampes halogènes : 2300 W Lampes fluorescentes1 non compensées : 2300 VA Lampes fluorescentes1 comp. série : 2300 VA Lampes fluorescentes1 compensation parallèl : 800 VA (35 µF) Lampes fluorescentes1 montage duo : 2300 VA Lampes fluorescentes2 : 300 VA Lampes à vapeur de mercure non compensées : 4 x 125 W, 2 x 250 W, 1 x 400 W, 1 x 700 W Lampes à vapeur de mercure compensation parallèle : 6 x 50 W (7 µF), 4 x 125 W (10 µF), 2 x 250 W (18 µF), 1 x 400 W (25 µF), 1 x 700 W (40 µF) Lampes à vapeur de sodium non compensées : 2 x 250 W, 1 x 400 W Lampes à vapeur de sodium compensation parallèle : 2 x 150 W (20 µF), 1 x 250 W (32 µF) Lampes fluorescentes compactes2 : 9 x 7 W, 7 x 11 W, 7 x 15 W, 7 x 20 W, 7 x 23 W Matériau du boîtier et d’isolation : résistante aux hautes températures, résines thermoplastiques autoextinguibles Température ambiante admissible : Appareil de commande : –10 °C…+50 °C Capteur de luminosité : –40 °C ... +70 °C Type de protection selon EN 60 529 : Appareil de Commande : IP 20 Capteur en saillie : IP 54 avec sortie du câble vers le bas Capteur encastrable : IP 65 Classe de protection si montage conforme : Module : II Capteur : III Marques d’homologation : selon le modèle V W

ballast conventionnel ballast électronique Accessoires

LUNA 112 Capteur de luminosité en saillie Capteur de luminosité encastré Capteur fibre optique (LU 110-20) THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - theben@theben.fr - www.theben.fr Gamme modulaire 2–200 Lux 2–2000 Lux 2–7500 Lux Interrupteurs crépusculaires (2–4 modules)

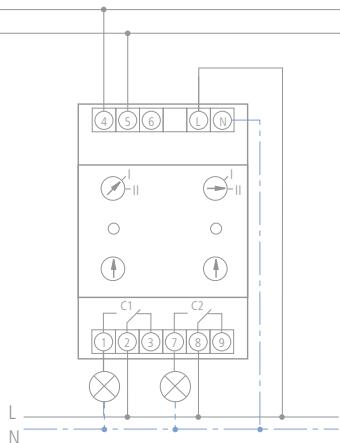

LUNA 113 (2 canaux) dix appareils LUNA 113 max. peuvent être raccordés sur un capteur de luminosité. *cavalier ➄ à ➅ supprimé sur les appareils suivants Type Gamme de luminosité Réglage Capteur Temporisation de la commutation Contact de commutation Intensité nominal Référence de bei 250 V~ commande LUNA 110 2–200 lx 1 gamme de luminosité Capteur de luminosité en saillie (IP 54) à bornes visées 40/40 s 1 contact inverseur 10 (6) A

LUNA 110 2–200 lx 1 gamme de luminosité Capteur de luminosité encastré (IP 65) avec un câble de 1,5 m 40/40 s 1 contact inverseur 10 (6) A

LUNA 110-20 2–100 lx 1 plage de luminosité Capteur de lumière à encastrer (IP 65) avec 1,5 m de fibre optique 40/40 s 1 contact inverseur 10 (6) A

Cache-bornes pour montage en saillie LU 110, plombable

LUNA 112 2–35 lx 35–2000 lx 2 gammes de luminosité Capteur de luminosité en saillie (IP 54) à bornes visées 80/80 s 1 contact inverseur 10 (6) A

LUNA 112 2–35 lx 35–2000 lx 2 gammes de luminosité Capteur de luminosité encastré (IP 65) avec un câble de 1,5 m 80/80 s 1 contact inverseur 10 (6) A

Capteur de luminosité en saillie (IP 54) à bornes visées 10 appareils max. peuvent être connectés 40/40 s 2 contacts inverseurs 10 (6) A Cache-bornes pour montage en saillie LU 112, plombable LUNA 113 2–150 lx 150–7500 lx 2 gammes de luminosité 2 canaux

Cache-bornes pour montage en saillie LU 113, plombable Capteur de luminosité encastré, câble connecteur 1,5 m, type de protection IP 65 (pièce détachée), (excepté LUNA 113) Capteur de luminosité en saillie avec cornière de fixation et bornes à vis, (excepté LUNA 113) Capteur de luminosité en saillie avec cornière de fixation et bornes à vis, (seulement pour LUNA 113) THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - theben@theben.fr - www.theben.fr
