Type de produit	Interrupteur crépusculaire automatique
Marque	THEBEN
Modèle	LUNA 127 STAR
Référence	127 0 700
Tension nominale	220–230 V~, +10% / –15%, 50–60 Hz
Consommation propre	Environ 4,5 VA
Type de contact	Contact à fermeture, libre de potentiel
Pouvoir de coupure (230 V~, cos φ = 1)	16 A (10 A pour charges inductives)
Charge max. lampes à incandescence	2300 W
Plage de réglage de luminosité	2–200 Lux (réglage continu linéaire)
Temporisation commutation marche/arrêt	2–100 s (réglage continu)
Indication LED du seuil	Oui
Touche test	Oui (indépendante de la luminosité)
Angle de détection	180°
Type de protection	IP 55 (avec sortie câble vers le bas)
Classe de protection	II (si montage conforme)
Température ambiante admissible	–35 °C à +55 °C
Matériau du boîtier	Résine thermoplastique autoextinguible résistante aux hautes températures
Raccordement	Bornier pour câble section max 4 mm², par dessous ou arrière du boîtier
Montage	Mural en saillie ou sur poteau (collier de serrage non fourni)
Couleur	Blanc
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Respecter les normes électriques en vigueur. Débrancher l'appareil avant toute intervention.
Informations générales	Interrupteur crépusculaire innovant avec design moderne, lentille spéciale 180°, préréglé à ~15 Lux à la livraison. Qualité des contacts renforcée pour lampes à décharge.

FOIRE AUX QUESTIONS - LUNA 127 STAR THEBEN

Comment régler le seuil de luminosité sur le LUNA 127 STAR ?

Utilisez le bouton de réglage situé sur le boîtier (accessible de l'extérieur). Tournez-le pour régler le seuil entre 2 et 200 Lux. La LED s'allume pour indiquer le seuil instantané.

Que fait la touche test ?

La touche test permet de contrôler l'installation indépendamment de la luminosité réglée. Appuyez dessus pour simuler l'obscurité et vérifier le fonctionnement du relais.

Comment régler la temporisation ?

La temporisation (retard à l'enclenchement et au déclenchement) se règle de 2 à 100 secondes à l'aide du potentiomètre prévu à cet effet sur l'appareil.

Quel est le type de protection du LUNA 127 STAR ?

L'appareil bénéficie d'une protection IP 55 (étanche aux jets d'eau) lorsqu'il est monté avec la sortie de câble vers le bas.

Puis-je utiliser cet interrupteur pour des lampes à décharge ?

Oui, la qualité des contacts est renforcée pour commander des lampes à décharge. Consultez les caractéristiques techniques pour les charges maximales selon le type de lampe.

Comment raccorder l'appareil ?

Le raccordement se fait via le bornier 5 pôles (plus une borne de terre) avec un câble de section jusqu'à 4 mm². Le câble peut entrer par l'arrière ou par le dessous du boîtier.

Le capteur peut-il être monté sur un poteau ?

Oui, le boîtier compact permet un montage sur poteau à l'aide d'un collier de serrage (type feuillard, non fourni).

Quelle est la consommation électrique de l'appareil ?

La consommation propre est d'environ 4,5 VA.

Que faire si la LED ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique. Si l'appareil est sous tension et que la LED reste éteinte, le capteur ou l'électronique est peut-être défectueux. Contactez le service après-vente.

Comment nettoyer l'interrupteur ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez jamais de produits chimiques, solvants ou nettoyants abrasifs.

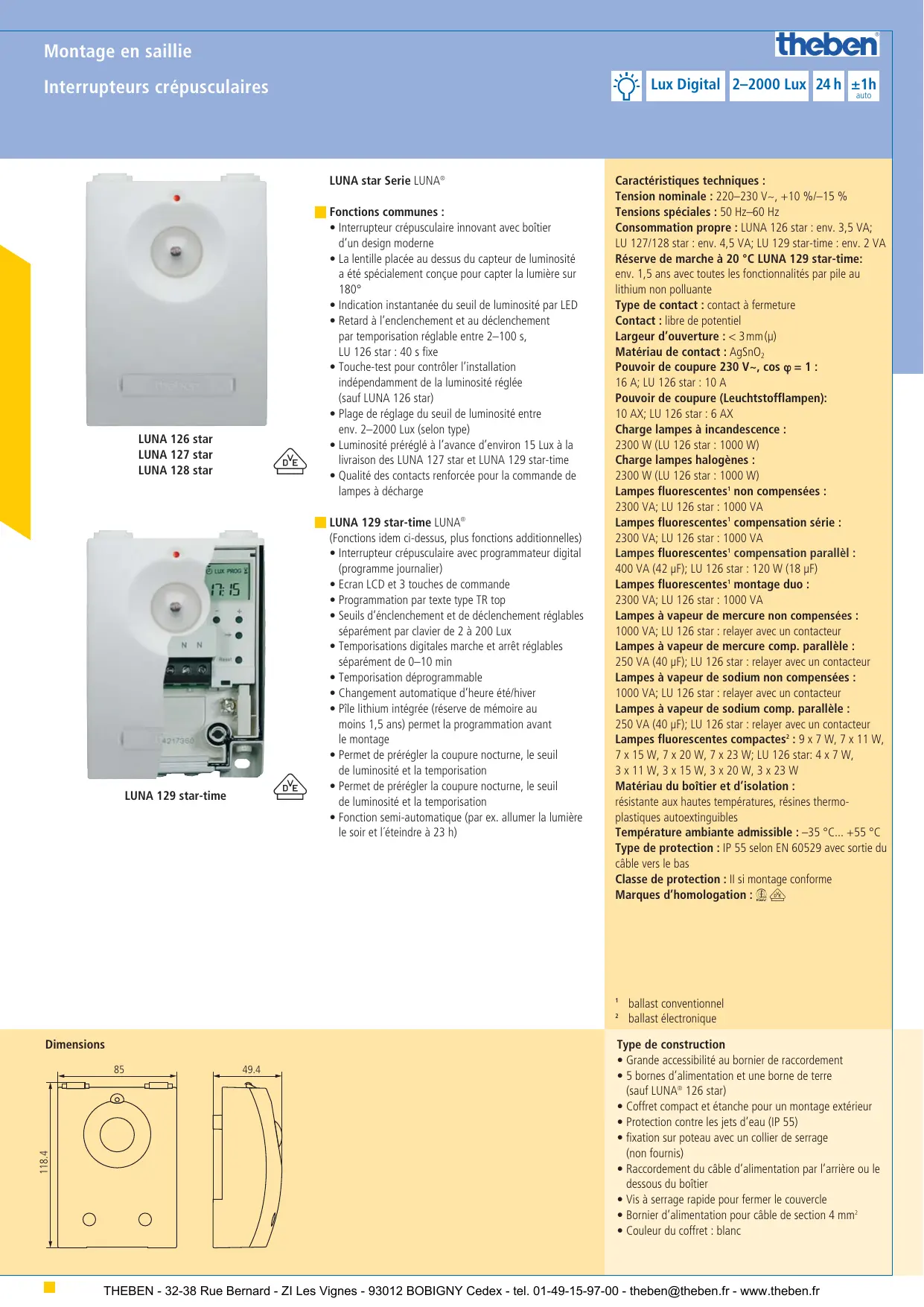

MODE D'EMPLOI LUNA 127 STAR THEBEN

Fonctions communes :

• Interrupteur crépusculaire innovant avec boîtier d'un design moderne
• La lentille placée au dessus du capteur de luminosité a été spécialement conçue pour capter la lumière sur 180°
• Indication instantanée du seuil de luminosité par LED
• Retard à l'enclenchement et au déclenchement par temporisation réglable entre 2–100 s, LU 126 star : 40 s fixe
• Touche-test pour contrôler l'installation indépendamment de la luminosité réglée (sauf LUNA 126 star)
• Plage de réglage du seuil de luminosité entre env. 2–2000 Lux (selon type)
• Luminosité préréglé à l'avance d'environ 15 Lux à la livraison des LUNA 127 star et LUNA 129 star-time
• Qualité des contacts renforcée pour la commande de lampes à décharge

LUNA 129 star-time LUNA®

(Fonctions idem ci-dessus, plus fonctions additionnelles)
- Interrupteur crépusculaire avec programmateur digital (programme journalier)
- Ecran LCD et 3 touches de commande
- Programmation par texte type TR top
- Seuils d'énclenchement et de déclenchement réglables séparément par clavier de 2 à 200 Lux
- Temporisations digitales marche et arrêt réglables séparément de 0–10 min
• Temporisation déprogrammable
- Changement automatique d'heure été/hiver
- Pîle lithium intégrée (réserve de mémoire au moins 1,5 ans) permet la programmation avant le montage
- Permet de prérégler la coupure nocturne, le seuil de luminosité et la temporisation
- Permet de prérégler la coupure nocturne, le seuil de luminosité et la temporisation
- Fonction semi-automatique (par ex. allumer la lumière le soir et l'éteindre à 23 h)

Caractéristiques techniques :

Tension nominale : 220–230 V\~, +10 %/–15 %

Tensions spéciales : 50 Hz–60 Hz

Consommation propre : LUNA 126 star : env. 3,5 VA; LU 127/128 star : env. 4,5 VA; LU 129 star-time : env. 2 VA

Réserve de marche à 20 °C LUNA 129 star-time: env. 1,5 ans avec toutes les fonctionnalités par pile au lithium non polluante

Type de contact : contact à fermeture

Contact : libre de potentiel

Largeur d'ouverture : < 3 mm (μ)

Matériau de contact : AgSnO₂

Pouvoir de coupure 230 V\~, cos φ = 1 :

16 A; LU 126 star : 10 A

Charge lampes à incandescence :

2300 W (LU 126 star : 1000 W)

Charge lampes halogènes :

2300 W (LU 126 star : 1000 W)

Lampes fluorescentes ^1 non compensées :

2300 VA; LU 126 star : 1000 VA

Lampes fluorescentes ^1 compensation série :

2300 VA; LU 126 star : 1000 VA

Lampes fluorescentes ^1 compensation parallèl :

400 VA (42 μF); LU 126 star : 120 W (18 μF)

Lampes fluorescentes ^1 montage duo :

2300 VA; LU 126 star : 1000 VA

Lampes à vapeur de mercure non compensées :

1000 VA; LU 126 star : relayer avec un contacteur

Lampes à vapeur de mercure comp. parallèle :

250 VA (40 μF); LU 126 star : relayer avec un contacteur

Lampes à vapeur de sodium non compensées :

1000 VA; LU 126 star : relayer avec un contacteur

Lampes à vapeur de sodium comp. parallèle :

250 VA (40 μF); LU 126 star : relayer avec un contacteur

Lampes fluorescentes compactes ^2 : 9 x 7 W, 7 x 11 W,

7 x 15 W, 7 x 20 W, 7 x 23 W; LU 126 star: 4 x 7 W,

3 x 11 W, 3 x 15 W, 3 x 20 W, 3 x 23 W

Matériau du boîtier et d'isolation :

résistante aux hautes températures, résines thermoplastiques autoextinguibles

Température ambiante admissible : -35 °C... +55 °C

Type de protection : IP 55 selon EN 60529 avec sortie du câble vers le bas

Classe de protection : Il si montage conforme

Marques d'homologation :

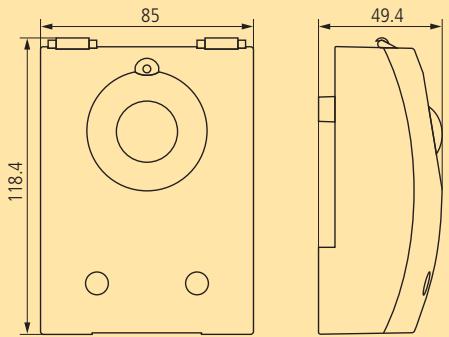

Dimensions

^1 ballast conventionnel

^2 ballast électronique

Type de construction

• Grande accessibilité au bornier de raccordement
• 5 bornes d'alimentation et une borne de terre
  (sauf LUNA® 126 star)
• Coffret compact et étanche pour un montage extérieur
• Protection contre les jets d'eau (IP 55)
• fixation sur poteau avec un collier de serrage (non fournis)
• Raccordement du câble d'alimentation par l'arrière ou le dessous du boîtier
• Vis à serrage rapide pour fermer le couvercle
• Bornier d'alimentation pour câble de section 4 mm ^2
  • Couleur du coffret : blanc

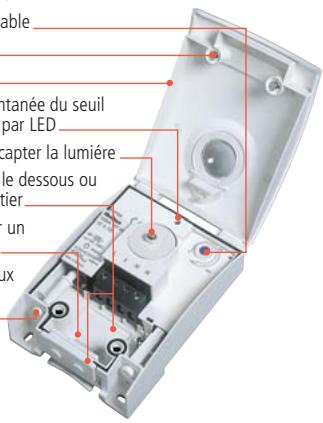

Simplicité et robustesse...

... Temporisation réglable
... Vis imperdables
... Protection IP 55
... Visualisation instantanée du seuil de déclenchement par LED ____
... Grand angle pour capter la lumière
... Raccordement par le dessous ou par l'arrière du boîtier ____
... Grand espace pour un raccordement aisé ____
... Réglage du seuil Lux de l'extérieur du boîtier ____

LUNA ^® 127 star/LUNA ^® 128 star

Réglage des Lux
Bouton de test

Le boîtier des
LUNA star permet le montage sur poteau a l'aide d'un collier standard type feuillard

LUNA 129 star-time : séquence de programmation

Vue à l'état initial

Réglage en Lux du seuil d'enclenchement ON

Réglage en Lux du seuil d'enclenchement OFF

Réglage de l'heure de la coupure nocturne OFF

Réglage de l'heure de fin de la coupure nocturne OFF

Programmation de la temporisation à l'enclenchement
Programmation de la temporisation au déclenchement

Type	Gamme de luminosité	Montage	Temporisation de la commutation MARCHE/ARRET	Contacts de commutation	Pouvoir de coupure à 230 V~	Référence de commande
LUNA® 126 staravec plaque d'adaptation	5–200 Lux réglage continu (linéaire)	Montage mural en saillie ou sur poteau	approx. 40 s fixe	1 contact de travail	10 (6) A	126 0 701
LUNA® 127 star	2–200 Lux réglage continu (linéaire)	Montage mural en saillie ou sur poteau	2–100 s réglage continu	1 contact de travail	16 (10) A	127 0 700
LUNA® 128 star	2–2000 Lux réglage continu (logarithmique)	Montage mural en saillie ou sur poteau	2–100 s réglage continu	1 contact de travail	16 (10) A	128 0 700
LUNA® 129star-time	2–200 Lux réglage digital en continu	Montage mural en saillie ou sur poteau	0–10 min réglage digital	1 contact de travail	16 (10) A	129 0 700

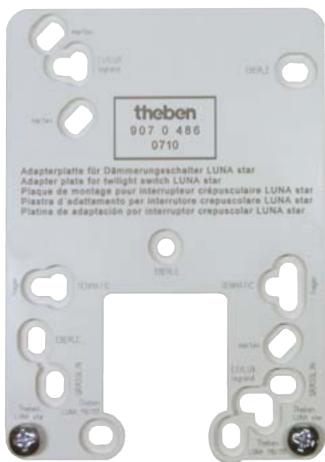

Plaque d'adaptation

Plaque d'adaptation pour les appareils LUNA star

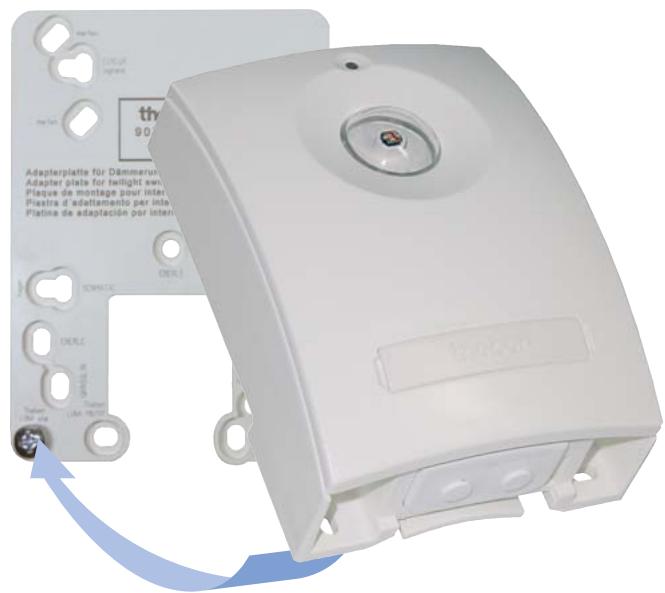

La plaque d'adaptation simplifie le remplacement des interrupteurs crépusculaires défectueux de fabrications diverses. Étant donné que la plaque est dotée d'orifices de fixation des types courants, il est inutile de percer des trous dans la façade.

Fonctions :

• Perçage supplémentaire non requis
- Vis supplémentaire non requises
- Possibilité d'utiliser des produits d'autres fabricants : Eberle, ESYLUX, Legrand, Grässlin, Hager, Merten, Senmatic, Theben
- 2 vis pour la fixation des appareillages LUNA star sur la plaque d'adaptation comprises dans la livraison
- Solution invisible car la plaque d'adaptation affleure le boîtier

Nouveau

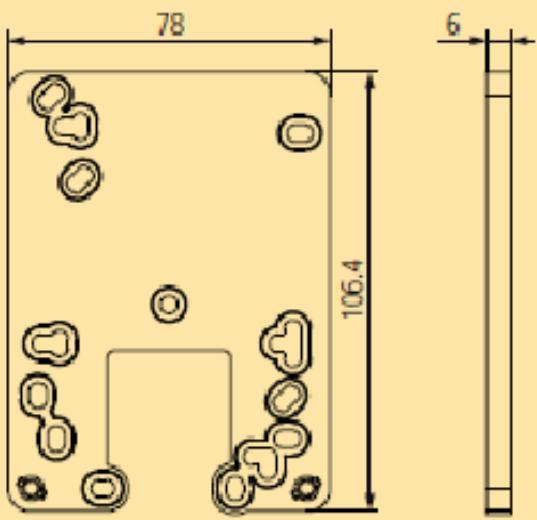

Caractéristiques techniques :

Couleur : blanc pure (RAL 9010)

Boîtier : 106,4 x 78 x 6 mm

Matériau du boîtier et d'isolation :

résistante aux hautes températures, résines thermoplastiques autoextinguibles

Type

Référence

de commande

LUNA star plaque d'adaptation pour boîtier encastré avec 2 vis de montage pour LUNA star

907 0 486

LUNA® 126 star avec plaque d'adaptation Informations complémentaires, voir page 50/51

126 0 701
