Type d'appareil	Interrupteur crépusculaire
Fonction principale	Commande automatique de l'éclairage selon la luminosité
Alimentation	Non précisé
Plage de tension	Non précisé
Type de capteur	Capteur de luminosité intégré
Réglage de la sensibilité	Oui, ajustable
Affichage	Écran LCD
Programmation	Programmation horaire possible
Montage	Encastré ou en tableau électrique
Protection	Non précisé
Température de fonctionnement	Non précisé
Indice de protection	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Utilisation	Intérieur
Langues du manuel	Multilingue

FOIRE AUX QUESTIONS - LUNA 129 THEBEN

Comment réinitialiser le THEBEN LUNA 129 ?

Pour réinitialiser le THEBEN LUNA 129, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que l'écran clignote.

Pourquoi le THEBEN LUNA 129 ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que le fusible n'est pas grillé.

Comment ajuster les paramètres d'éclairage sur le THEBEN LUNA 129 ?

Pour ajuster les paramètres d'éclairage, accédez au menu des réglages en appuyant sur le bouton 'Menu', puis sélectionnez 'Éclairage' et modifiez les valeurs selon vos préférences.

Le THEBEN LUNA 129 fonctionne-t-il avec des LED ?

Oui, le THEBEN LUNA 129 est compatible avec les lampes LED, mais il est recommandé de vérifier la puissance et la tension pour éviter tout problème.

Comment savoir si le THEBEN LUNA 129 est en mode Eco ?

L'écran affichera une icône de feuille pour indiquer que le mode Eco est activé. Vous pouvez activer ou désactiver ce mode à partir du menu des réglages.

Que faire si le THEBEN LUNA 129 ne répond pas aux commandes ?

Si l'appareil ne répond pas, essayez de le débrancher pendant quelques minutes puis rebranchez-le. Si le problème persiste, contactez le service client.

Comment mettre à jour le firmware du THEBEN LUNA 129 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de THEBEN et suivez les instructions fournies dans le manuel d'utilisation.

Le THEBEN LUNA 129 peut-il être utilisé à l'extérieur ?

Non, le THEBEN LUNA 129 est conçu pour une utilisation en intérieur uniquement. L'exposition aux intempéries peut endommager l'appareil.

Où puis-je trouver le manuel d'utilisateur pour le THEBEN LUNA 129 ?

Le manuel d'utilisateur est disponible en téléchargement sur le site officiel de THEBEN dans la section 'Support'.

MODE D'EMPLOI LUNA 129 THEBEN

Commutateur pénombre

Interrupteur crepusculaire

Interrupteur crepusculaire

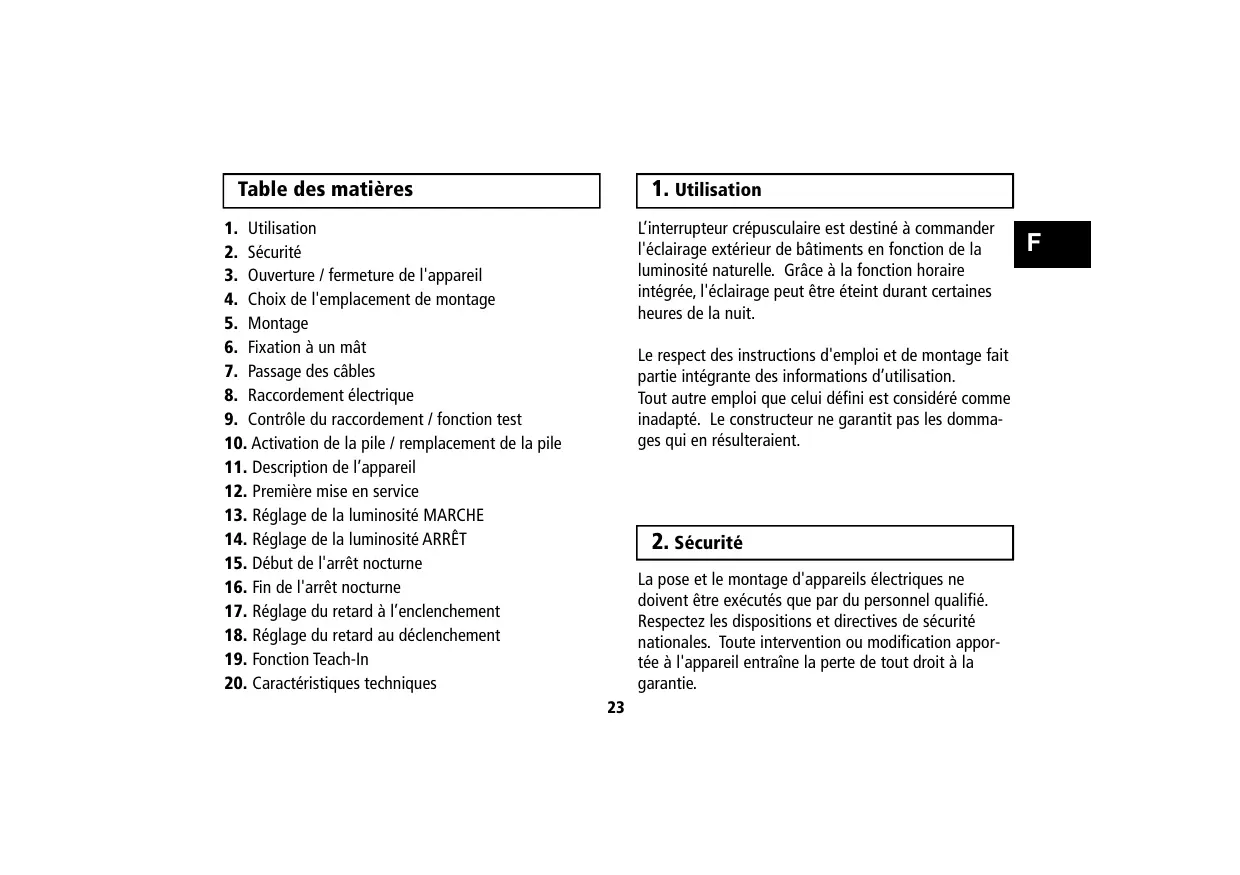

1. Utilisation
2. Sécurité
3. Ouverture / fermeture de l'appareil
4. Choix de l'emplacement de montage
5. Montage
6. Fixation à un mât
7. Passage des câbles
8. Raccordement électrique
9. Contrôle du raccordement / fonction test
10. Activation de la pile / remplacement de la pile

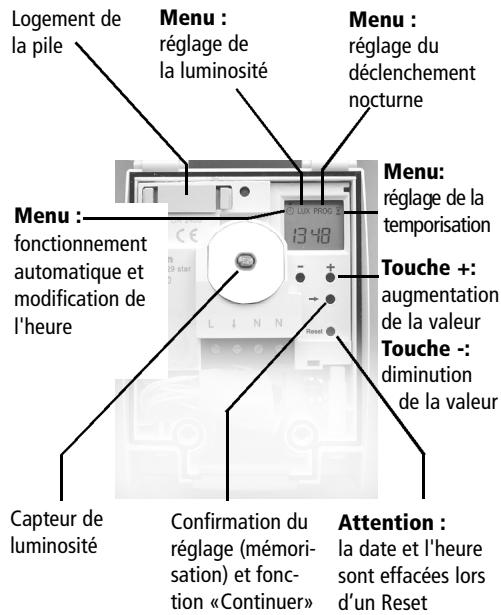

11. Description de l'appareil
12. Première mise en service
13. Réglement de la luminosité MARCHE
14. Réglage de la luminosité ARRÉT
15. Début de l'arrêt nocturne
16. Fin de l'arrêt nocturne
17. Réglage du retard au déclenchement
18. Réglage du retard au déclenchement
19. Fonction Teach-In
20. Caractéristiques techniques

1. Utilisation

L'interrupteur crépusculaire est destiné à commander l'éclairage extérieur de bâtiments en fonction de la luminosité naturelle. Grâce à la fonction horaire intégrée, l'éclairage peut être éteint durant certaines heures de la nuit.

Le respect des instructions d'emploi et de montage fait partie intégrante des informations d'utilisation. Tout autre emploi que celui défini est considéré comme inadapté. Le constructeur ne garantit pas les dommages qui en résultent.

2. Sécurité

La pose et le montage d'appareils électriques ne doit être exécutés que par du personnel qualifié. Respectez les dispositions et directives de sécurité nationales. Toute intervention ou modification apportée à l'appareil entraîne la perte de tout droit à la garantie.

Ouverture du boîtier

Fig 1.

1. Enlevez le cache sur la partie frontale de l'appareil (cf. fig. 1)
2. À l'aide d'un tournevis, tournez les deux vis dans le sens contraire des aiguilles d'une montre (cf. fig. 2)
3. Faites basculer le couvercle du boîtier vers le haut jusqu'à ce qu'il se bloque.

Fermeture du boîtier

Fig 2.

Fig 3.

1. Faites basculer le couvercle du boîtier vers le bas (cf. fig. 3)

N. b.: les vis sont des vis avec ressort. 2. À l'aide d'un tournevis, appuyez sur les vis. 3. Tournez les vis dans le sens des aiguilles d'une montre (cf. fig. 2) 4. Enforcez le cache dans la partie frontale de l'appareil (cf. fig. 4)

Fig 4.

4. Choix de l'emplacement de montage

Choisissez un emplacement où l'interrupteur crépusculaire ne coure pas ou peu de risques d'être exposé aux salissures. Un boîtier encrassé altère les mesures de luminosité effectuées par le capteur intégré.

Emplacement recommandé pour

- Commande d’éclairage en usage privé et industriel côte nord - Éclairage de rue :

côté est

Attention

La lumière émanant de l'éclairage ne doit pas influencer le capteur de l'interrupteur de crépusculeaire.

Conséquence en cas de non-respect

Effet de rétroaction avec des commutations intermittentes

6. Fixation à un mât ou sur un tuyau

Fixez l'appareil au mât à l'aide d'un collier de serrage usuel.

7. Passage des câbles

L'appareil permet deux types de raccordement. Le passage de câbles peut s'effectuer par la partie inférieure (fig. 1) ou par derrière (cf. fig. 2).

1. Dans l'un ou l'autre cas, n'utilise que les passe-cables livrés avec l'interrupteur!
2. Dans le type de montage de la figure 2, mettez obligatoirement le passe-cables en place dans la partie inférieure du boîtier.

Conséquences en cas de non-respect

Le degré de protection n'est plus assuré, l'eau peut s'infiltrer dans l'appareil et le détériorer!

9. Contrôle du raccordement / fonction test

Condition préalable pour la fonction test : L'appareil doit être raccordé.

Fonction

Si, indépendamment de la luminosité, la touche Test est maintenue enfoncée pendant un bref instant (< 2 secondes), la lampe doit s'allumer pendant environ 2 minutes.

Test

1. Appuyez sur la touche Test.

Si la lampe ne s'allume pas

1. Contrôlez la lampe ou le raccordement.

Activation de la pile

1. Retirez la bande protectrice du logement de la pile (cf. fig. 1)
2. Appuyez sur la touche Reset à l'aide d'un ustensile pointu pendant 1 seconde environ.

N. b. : l'affichage doit indiquer l'année 2002.

fig.1

Remplacement de la pile

1. Enlevez le support de la pile du logement.
2. Procédez à l'élimination de la pile selon les directives de protection de l'environnement.
3. Vérifiez la polarisation.
4. Disposez la nouvelle pile dans le support.
5. Appuyez sur le support de pile. Type de pile : CR 2450. jusqu'à bien entendre le claquement du verrouillage (cf. fig. 2).
6. Appuyez sur la touche Reset à l'aide d'un ustensile pointu pendant 1 seconde environ. N. b. : l'affichage doit indiquer l'année 2002.

Condition préalable

La bande protectrice doit avoir été enlevée du logement de la pile (cf. chapitre 10).

N. b. : Tous les réglages tels que ceux concernant la date, la luminosité, etc. peuvent être réalisés hors raccordement.

1. Réglement de l'année en cours

1.1 Appuyez sur la touche + ou - jusqu'à ce que l'année en cours soit affichée. 1.2 Appuyez sur la touche → pour confirmer / enregistrer.

2. Réglement du mois en cours

2.1 Appuyez sur la touche + ou - jusqu'à ce que le mois en cours soit affiché (par exemple 08 = août) 2.2 Appuyez sur la touche pour confirmer / enregistrer.

12.08

3. Réglage du jour

3.1 Appuyez sur la touche + ou - jusqu'à ce que le jour soit affiché. 3.2 Appuyez sur la touche → pour confirmer / enregistrer.

4. Passage de l'horaire d'hiver à l'horaire d'été

N. b.: l'horloge peut être programmée pour passer automatiquement de l'horaire d'été à l'horaire d'hiver.

Choix proposé

EU pour l'Europe US pour l'Amérique du Nord no pas de commutation automatique

Réglage

4.1 Choisissez votre région (p. ex. EU pour l'Europe). 4.2 Appuyez sur la touche + ou - jusqu'à ce que la région correspondante soit affichée. 4.3 Appuyez sur la touche → pour confirmer / enregistrer.

Réglage de l'heure

N. b. : en appuyant par petits coups successifs sur la touche + ou -, l'avance ou le recul se fait de minute en minute. En maintenant la touche + ou - enfoncée plus longtemps, l'avance ou le recul se fait de 10 min en 10 min. 5.1 Appuyez sur la touche + ou - jusqu'à ce que l'heure exacte (heure et minutes) soit correctement affichée. 5.2 Appuyez sur la touche → pour confirmer / enregistrer. N. b. : l'appareil est actuellement en position automatique. Tous les autres réglages tels que l'heure de déclenchement nocturne, la valeur de luminosité et les temporisations sont préprogrammés. Si vous désirez modifier les réglages initiaux, suivez les instructions à partir du chap. 13.

Condition préalable

Le curseur doit se trouver sur le symbole de l'heure.

5.3 Appuyez sur la touche + ou - jusqu'à ce que l'heure exacte (heure et minutes) soit correctement affichée.

13. Réglage de la luminosité MARCHE

P. ex. au crépuscule MARCHE (le soit).

1. Appuyez sur la touche → jusqu'à ce que le curseur soit positionné sur LUX et que les symboles soient affichés.

1. Appuyez sur la touche + ou - jusqu'à ce que la valeur d'intensité souhaitée soit affichée.
2. Appuyez sur la touche → pour confirmer / enregistrer.

14. Réglage de la luminosité arrét

P. ex. au lever du soleil ARRÉT (le matin).

1. Appuyez sur la touche → jusqu'à ce que les symboles soient affichés.
2. Appuyez sur la touche + ou - jusqu'à ce que la valeur d'intensité souhaitée soit affichée.
3. Appuyez sur la touche → pour confirmer / enregistrer.

15. Début de l'arrêt nocturne

1. Appuyez sur la touche → jusqu'à ce que les symboles soient affichés.
2. Appuyez sur la touche + ou - jusqu'à ce que l'heure souhaitée soit affichée.
3. Appuyez sur la touche → pour confirmer / enregistrer.

N. b.: l'arrêt nocturne peut également être désactivé. Pour ce faire, appuyez sur la touche + ou - jusqu'à ce

que l'affichage---- apparaisse. L'affichage---- se trouve entre les indications d'heure 23.59 et 0.00.

16. Fin de l'arrêt nocturne

1. Appuyez sur la touche → jusqu'à ce que les symboles soient affichés.
2. Appuyez sur la touche + ou - jusqu'à ce que l'heure souhaitée soit affichée.
3. Appuyez sur la touche → pour confirmer / enregistrer

N. b.: la fin de l'arrêt nocturne peut également être

désactivé. Pour ce faire, appuyez sur la touche + ou - jusqu'à ce que l'affichage --- apparaisse.

L'affichage --- se trouve entre les indications d'heure 23.59 et 0.00.

Retard à l'enclenchement/à la coupure

La DEL s'allume presque immédiatement (env. 2 s) après que la luminosité mesurée a été atteinte.

17. Réglage du retard à l'allumage

1. Appuyez sur la touche → jusqu'à ce que les symboles soient affichés.
2. À l'aide de la touche + ou -, indique la durée souhaitée pour le retard à l'allumage.
3. Appuyez sur la touche → pour confirmer / enregistrer.

18. Réglage du retard au déclenchement

1. Appuyez sur la touche → jusqu'à ce que les symboles soient affichés.
2. À l'aide de la touche + ou -, indique la durée souhaitée pour le retard au déclenchement.
3. Appuyez sur la touche → pour confirmer / enregistrer

Condition préalable

La fonction Teach-In ne peut être activée que lorsque l'appareil est sous tension, sinon il n'est pas possible d'effectuer de mesure d'intensité lumineuse.

Fonction

Le but de la fonction Teach-In est de garder la valeur de luminosité de l'instant en tant que valeur de base pour les seuils d'enclenchement et de déclenchement et ce, en appuyant simplement sur une touche, sans avoir besoin d'ouvrir l'appareil.

N. b.: après lecture de la valeur de luminosité, l'écran de l'appareil affiche la valeur mesurée. La diode située au-dessus du capteur clignote brièvement. Si la valeur mesurée est supérieure à la plage de mesure de l'appareil (>200 lux), l'affichage "---" apparaît et la valeur 200 lux est prise comme seuil de réaction.

Condition préalable

L'opération doit s'effectuer après 12.00, normalement vers le soir lorsque le seuil de réaction souhaité est atteint.

1. Maintenez la touche Test enfoncée pendant plus de 3 secondes. La valeur de luminosité mesurée est automatiquement enregistrée pour l'enclenchement et le déclenchement.

Condition préalable

L'opération doit s'effectuer avant 12.00, normalement vers les premiers instants de l'aube lorsque l'interrupteur doit éteindre l'éclairage raccordé.

1. Maintenez la touche Test enfoncée pendant plus de 3 secondes. La valeur de luminosité mesurée est automatiquement enregistrée pour le déclenchement.

20. Caractéristiques techniques

Tension nominale: 230V ± 10%

Fréquence: 50 Hz

Consommation propre: env. 3,5 VA

Autonomie: env. 1,5 an

Type de pile: CR 2450 (Li-Mn 3V)

Plage de luminosité: réglable de 2 à 200 lux

Contact: NO avec potentiel

Ouverture: inférieure à 3 mm (µ)

Matériau de contact : Ag Sn O2

Pouvoir de coupure: 16 A/230V~, cos = 1

10 A/230V~, cos = 0,6

Charge de lampe à

Charge de lampe incandescence : 2300 W

Charge de lampe halogène : 2300 W

Tubes fluorescents :

• non compensés 2300 VA
• compensés en série 2300 VA
• compensés en parallèle 400 VA (42μF)
• duo-circuit 2300 VA

Lampes à vapeur de mercure :

• non compensées / compensées en série 1000 VA
• compensées en parallèle 250 VA (30μF)

Lampes à vapeur de sodium :

• non compensées / compensées en série 1000 VA
• compensées en parallèle 250 VA (37 μF)

Tubes fluorescent compacts :

-KVG: 1500VA - EVG: 9 × 7 W, 7 × 11 W, 7 × 15 W, 7 × 20 W, 7 × 23 W

Température ambiantе admise : -35 à +55 °C.

Classe de protection :

classe II en cas de montage approprié
