LUNA 126 STAR - Interrupteur automatique THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur automatique crépusculaire
Marque	THEBEN
Modèle	LUNA 126 STAR
Tension d'alimentation	230 V~ / 50 Hz ou 220 V~ / 60 Hz
Plage de mesure de luminosité	5 – 200 lux
Pouvoir de coupure	10(6) A / 230 V~
Dimensions (L x H x P)	85 x 118 x 49 mm
Indice de protection	IP 55 (EN 60529)
Temporisation fixe	40 secondes
Charge admissible (lampes fluorescentes)	4 x 7 W, 3 x 11 W, 3 x 15 W, 3 x 20 W, 3 x 23 W (EVG)
Norme	EN 60 669-1
Pays de fabrication	Allemagne
Référence	389 148 03
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un électricien qualifié. Couper l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Contacter le service après-vente THEBEN pour les pièces de rechange.
Informations générales	Interrupteur crépusculaire pour commande automatique de l'éclairage en fonction de la luminosité ambiante.

FOIRE AUX QUESTIONS - LUNA 126 STAR THEBEN

Comment régler le seuil de luminosité sur le LUNA 126 STAR ?

Le seuil de luminosité se règle via un potentiomètre sur l'appareil, de 5 à 200 lux. Tournez la molette pour choisir le niveau souhaité.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sous 230 V~ / 50 Hz ou 220 V~ / 60 Hz.

Peut-on utiliser ce interrupteur avec des lampes LED ?

Oui, mais vérifiez la compatibilité avec la charge. Pour les lampes fluorescentes, les charges indiquées sont : 4x7W, 3x11W, 3x15W, 3x20W, 3x23W (avec ballast électronique).

Quelle est la temporisation de l'appareil ?

La temporisation est fixe de 40 secondes après détection de l'obscurité.

L'appareil est-il étanche ?

Oui, l'indice de protection est IP 55, ce qui le protège contre les poussières et les jets d'eau.

Comment installer le LUNA 126 STAR ?

L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation avant de raccorder l'appareil selon le schéma de câblage fourni.

Que faire si l'interrupteur ne fonctionne pas ?

Vérifiez d'abord la tension d'alimentation et le réglage du seuil de luminosité. Si le problème persiste, contactez le service après-vente THEBEN.

Quelle est la puissance maximale de commutation ?

Le pouvoir de coupure est de 10(6) A sous 230 V~, soit environ 2300 W pour des charges résistives.

Peut-on monter l'appareil en extérieur ?

Oui, grâce à l'indice IP 55, il peut être installé en extérieur à l'abri des projections d'eau.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF.

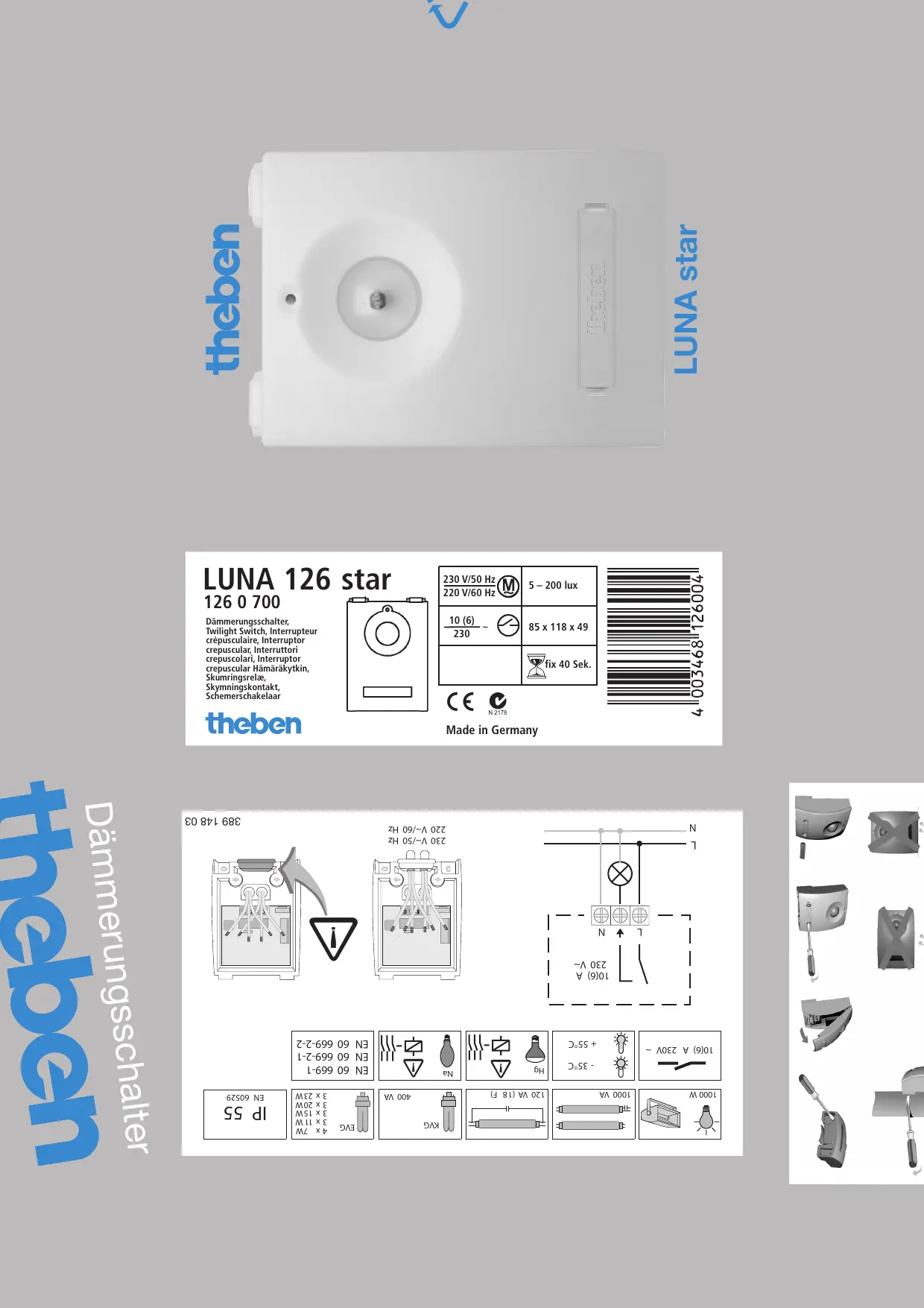

MODE D'EMPLOI LUNA 126 STAR THEBEN

theben

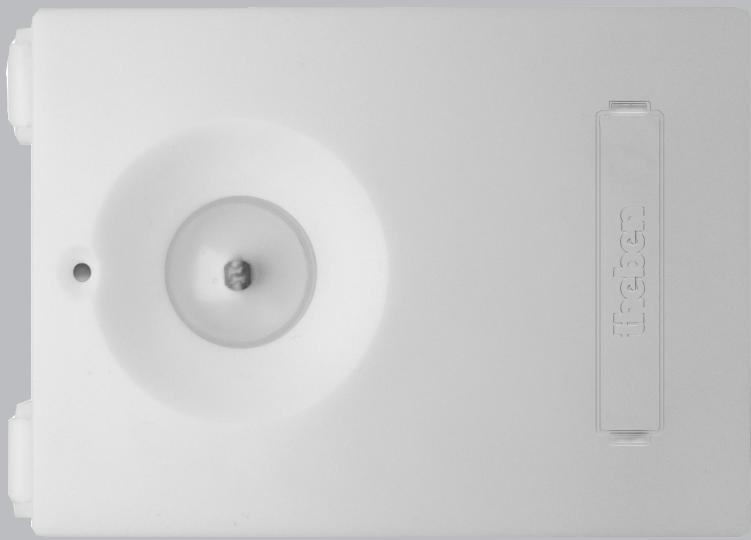

Top-down view of a white electronic device with a circular component and a rectangular display panel (no visible text or symbols)

LUNA star

LUNA 126 star

126 0 700

Dämmerungsschalter, Twilight Switch, Interrupteur crépusculaire, Interruptor crepuscular, Interruttori crepuscolari, Interruptor crepuscular Hämäräkytkin, Skumringsrelæ, Skymningskontakt, Schemerschakelaar

theben

230 V/50 Hz220 V/60 Hz	5 – 200 lux
10(6)230	85 x 118 x 49
	fix 40 Sek.

Made in Germany

389 148 03

230 V\~/50 Hz 220 V\~/60 Hz

Pure electrical circuit lines without any symbols

EN 60 669-1

IP 55 EN 60529

4 x 7W

3 x 11 W

3 x 15W

3 x 20W

3 x 23W

EVG

IP 55 EN 60529

4 x 7W	3 x 11 W
3 x 15W	3 x 20W
3 x 23W	3 x 23W
