Type de produit	Interrupteur crépusculaire avec programmateur digital
Alimentation	220–230 V~, 50–60 Hz, ±10% / –15%
Consommation propre	Env. 2 VA
Plage de luminosité	2 à 200 Lux (réglage numérique par clavier)
Temporisation marche/arrêt	0 à 10 min (réglage numérique, déprogrammable)
Type de contact	Contact à fermeture, libre de potentiel
Matériau de contact	AgSnO₂
Pouvoir de coupure (230 V~, cos φ=1)	16 A (10 A)
Type de protection	IP55 selon EN 60529
Température ambiante	-35 °C à +55 °C
Matériau du boîtier	Résine thermoplastique autoextinguible résistante aux hautes températures
Affichage	Écran LCD avec 3 touches de commande
Fonctions principales	Programmation journalière, coupure nocturne, fonction semi-automatique, changement automatique heure été/hiver
Pile de réserve	Lithium intégrée (autonomie ≥ 1,5 ans)
Raccordement	Bornier pour câble jusqu'à 4 mm², entrée par le dessous ou l'arrière
Mode de montage	Montage mural en saillie ou sur poteau (collier non fourni)
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Informations générales	Couleur du coffret : blanc. Livré avec préréglage usine à environ 15 Lux.

FOIRE AUX QUESTIONS - LUNA 129 STAR THEBEN

Comment régler le seuil de luminosité sur le LUNA 129 STAR ?

Utilisez les touches de commande de l'écran LCD pour ajuster le seuil d'enclenchement (ON) et de déclenchement (OFF) de 2 à 200 Lux. Consultez la séquence de programmation dans la notice.

Comment programmer la temporisation marche/arrêt ?

Accédez au menu de programmation via l'écran LCD. Réglez la temporisation à l'enclenchement et au déclenchement de 0 à 10 minutes. Vous pouvez désactiver la temporisation si souhaité.

Comment tester le fonctionnement de l'interrupteur ?

Appuyez sur le bouton de test situé sur le boîtier (sauf LUNA 126 star). Cela permet de vérifier l'installation indépendamment de la luminosité ambiante.

Que faire si l'appareil ne s'allume pas alors qu'il fait sombre ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que le seuil de luminosité est correctement réglé (préréglé à 15 Lux). Utilisez le bouton de test pour contrôler le contact. Si le problème persiste, consultez la notice.

Comment installer le LUNA 129 STAR ?

Montez l'appareil sur un mur ou un poteau à l'aide de colliers (non fournis). Raccordez le câble d'alimentation par l'arrière ou le dessous du boîtier. Utilisez les borniers pour câbles jusqu'à 4 mm².

La pile de réserve doit-elle être changée ?

La pile lithium intégrée a une autonomie d'au moins 1,5 ans. Elle n'est pas remplaçable par l'utilisateur. En cas de défaillance, contactez le service après-vente.

Comment programmer la coupure nocturne ?

Dans le menu de programmation, réglez l'heure de début et de fin de la coupure nocturne. L'appareil éteindra la lumière automatiquement pendant cette plage horaire.

Puis-je utiliser cet interrupteur avec des lampes LED ?

Oui, mais vérifiez la compatibilité. Le LUNA 129 STAR peut commander des lampes fluorescentes compactes avec ballast électronique (voir les charges maximales dans les caractéristiques techniques).

Comment réinitialiser l'appareil aux réglages d'usine ?

Il n'y a pas de réinitialisation simple. Vous pouvez effacer la programmation en retirant la pile de réserve (si accessible) et en coupant l'alimentation pendant quelques minutes, puis reprogrammer.

Quelle est la signification du voyant LED sur l'appareil ?

La LED indique instantanément le seuil de luminosité actuel. Elle s'allume lorsque le capteur détecte une luminosité inférieure au seuil réglé.

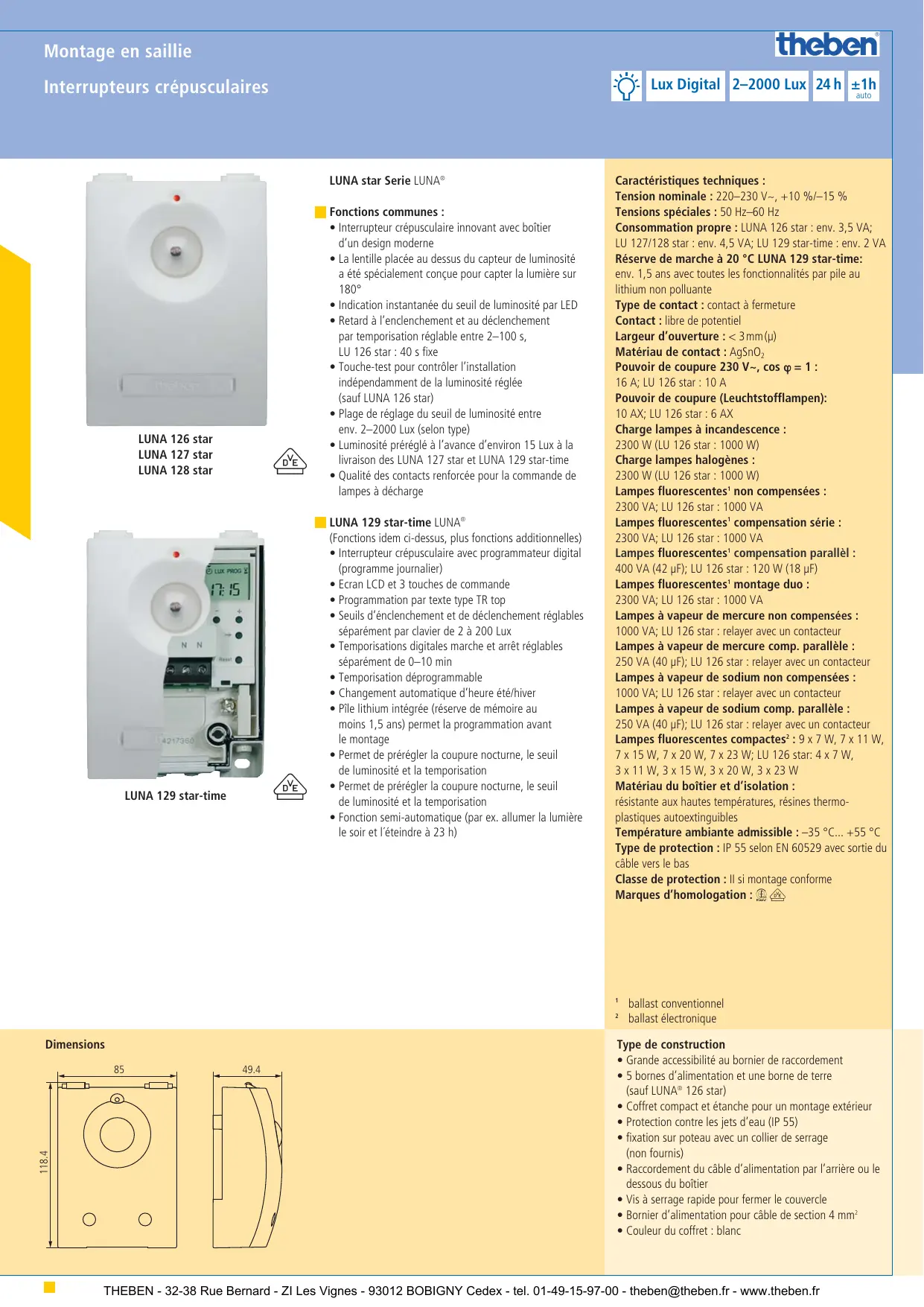

MODE D'EMPLOI LUNA 129 STAR THEBEN

Fonctions communes :

• Interrupteur crépusculaire innovant avec boîtier d'un design moderne
• La lentille placée au dessus du capteur de luminosité a été spécialement conçue pour capter la lumière sur 180°
• Indication instantanée du seuil de luminosité par LED
• Retard à l'enclenchement et au déclenchement par temporisation réglable entre 2–100 s, LU 126 star : 40 s fixe
• Touche-test pour contrôler l'installation indépendamment de la luminosité réglée (sauf LUNA 126 star)
• Plage de réglage du seuil de luminosité entre env. 2–2000 Lux (selon type)
• Luminosité préréglé à l'avance d'environ 15 Lux à la livraison des LUNA 127 star et LUNA 129 star-time
• Qualité des contacts renforcée pour la commande de lampes à décharge

LUNA 129 star-time LUNA®

(Fonctions idem ci-dessus, plus fonctions additionnelles)
- Interrupteur crépusculaire avec programmateur digital (programme journalier)
- Ecran LCD et 3 touches de commande
- Programmation par texte type TR top
- Seuils d'énclenchement et de déclenchement réglables séparément par clavier de 2 à 200 Lux
- Temporisations digitales marche et arrêt réglables séparément de 0–10 min
• Temporisation déprogrammable
- Changement automatique d'heure été/hiver
- Pîle lithium intégrée (réserve de mémoire au moins 1,5 ans) permet la programmation avant le montage
- Permet de prérégler la coupure nocturne, le seuil de luminosité et la temporisation
- Permet de prérégler la coupure nocturne, le seuil de luminosité et la temporisation
- Fonction semi-automatique (par ex. allumer la lumière le soir et l'éteindre à 23 h)

Caractéristiques techniques :

Tension nominale : 220–230 V\~, +10 %/–15 %

Tensions spéciales : 50 Hz–60 Hz

Consommation propre : LUNA 126 star : env. 3,5 VA; LU 127/128 star : env. 4,5 VA; LU 129 star-time : env. 2 VA

Réserve de marche à 20 °C LUNA 129 star-time: env. 1,5 ans avec toutes les fonctionnalités par pile au lithium non polluante

Type de contact : contact à fermeture

Contact : libre de potentiel

Largeur d'ouverture : < 3 mm (μ)

Matériau de contact : AgSnO₂

Pouvoir de coupure 230 V\~, cos φ = 1 :

16 A; LU 126 star : 10 A

Charge lampes à incandescence :

2300 W (LU 126 star : 1000 W)

Charge lampes halogènes :

2300 W (LU 126 star : 1000 W)

Lampes fluorescentes ¹ non compensées :

2300 VA; LU 126 star : 1000 VA

Lampes fluorescentes ¹ compensation série :

2300 VA; LU 126 star : 1000 VA

Lampes fluorescentes ¹ compensation parallèl :

400 VA (42 μF); LU 126 star : 120 W (18 μF)

Lampes fluorescentes ¹ montage duo :

2300 VA; LU 126 star : 1000 VA

Lampes à vapeur de mercure non compensées :

1000 VA; LU 126 star : relayer avec un contacteur

Lampes à vapeur de mercure comp. parallèle :

250 VA (40 μF); LU 126 star : relayer avec un contacteur

Lampes à vapeur de sodium non compensées :

1000 VA; LU 126 star : relayer avec un contacteur

Lampes à vapeur de sodium comp. parallèle :

250 VA (40 μF); LU 126 star : relayer avec un contacteur

Lampes fluorescentes compactes ² : 9 x 7 W, 7 x 11 W,

7 x 15 W, 7 x 20 W, 7 x 23 W; LU 126 star: 4 x 7 W,

3 x 11 W, 3 x 15 W, 3 x 20 W, 3 x 23 W

Matériau du boîtier et d'isolation :

résistante aux hautes températures, résines thermoplastiques autoextinguibles

Température ambiante admissible : -35 °C... +55 °C

Type de protection : IP 55 selon EN 60529 avec sortie du câble vers le bas

Classe de protection : Il si montage conforme

Marques d'homologation :

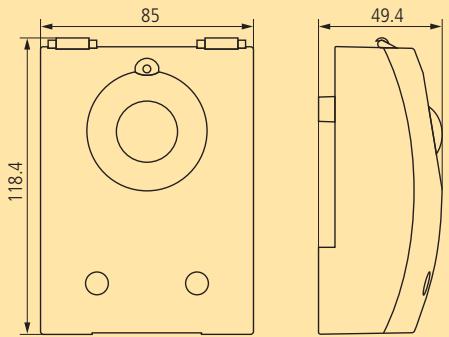

Dimensions

¹ ballast conventionnel

² ballast électronique

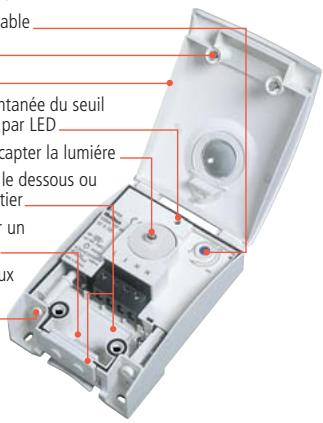

Type de construction

• Grande accessibilité au bornier de raccordement
• 5 bornes d'alimentation et une borne de terre
  (sauf LUNA® 126 star)
• Coffret compact et étanche pour un montage extérieur
• Protection contre les jets d'eau (IP 55)
• fixation sur poteau avec un collier de serrage (non fournis)
• Raccordement du câble d'alimentation par l'arrière ou le dessous du boîtier
• Vis à serrage rapide pour fermer le couvercle
• Bornier d'alimentation pour câble de section 4 mm ²
  • Couleur du coffret : blanc

Simplicité et robustesse...

... Temporisation réglable
... Vis imperdables
... Protection IP 55
... Visualisation instantanée du seuil de déclenchement par LED ____
... Grand angle pour capter la lumière
... Raccordement par le dessous ou par l'arrière du boîtier ____
... Grand espace pour un raccordement aisé ____
... Réglage du seuil Lux de l'extérieur du boîtier

LUNA ^® 127 star/LUNA ^® 128 star

Réglage des Lux
Bouton de test

Le boîtier des
LUNA star permet le montage sur poteau a l'aide d'un collier standard type feuillard

LUNA 129 star-time : séquence de programmation

Vue à l'état initial

Réglage en Lux du seuil d'enclenchement ON

Réglage en Lux du seuil d'enclenchement OFF

Réglage de l'heure de la coupure nocturne OFF

Réglage de l'heure de fin de la coupure nocturne OFF

Programmation de la temporisation à l'enclenchement
Programmation de la temporisation au déclenchement

Type	Gamme de luminosité	Montage	Temporisation de la commutation MARCHE/ARRET	Contacts de commutation	Pouvoir de coupure à 230 V~	Référence de commande
LUNA®126 staravec plaque d'adaptation	5–200 Lux réglage continu (linéaire)	Montage mural en saillie ou sur poteau	approx. 40 s fixe	1 contact de travail	10 (6) A	126 0 701
LUNA®127 star	2–200 Lux réglage continu (linéaire)	Montage mural en saillie ou sur poteau	2–100 s réglage continu	1 contact de travail	16 (10) A	127 0 700
LUNA®128 star	2–2000 Lux réglage continu (logarithmique)	Montage mural en saillie ou sur poteau	2–100 s réglage continu	1 contact de travail	16 (10) A	128 0 700
LUNA®129star-time	2–200 Lux réglage digital en continu	Montage mural en saillie ou sur poteau	0–10 min réglage digital	1 contact de travail	16 (10) A	129 0 700

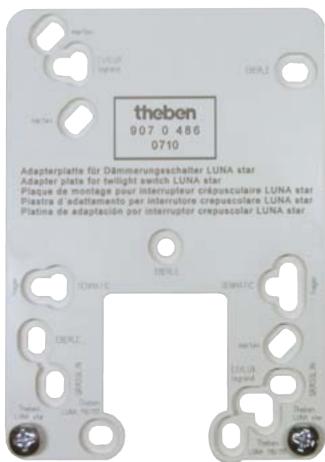

Plaque d'adaptation

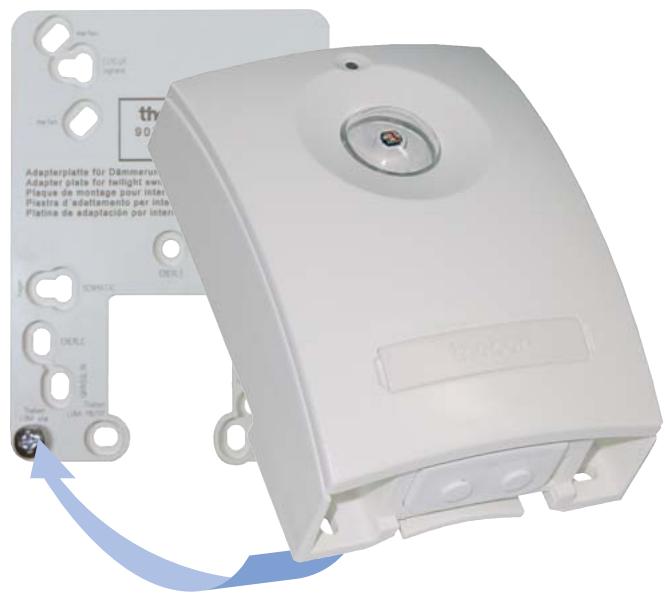

Plaque d'adaptation pour les appareils LUNA star

La plaque d'adaptation simplifie le remplacement des interrupteurs crépusculaires défectueux de fabrications diverses. Étant donné que la plaque est dotée d'orifices de fixation des types courants, il est inutile de percer des trous dans la façade.

Fonctions :

• Perçage supplémentaire non requis
- Vis supplémentaire non requises
- Possibilité d'utiliser des produits d'autres fabricants : Eberle, ESYLUX, Legrand, Grässlin, Hager, Merten, Senmatic, Theben
- 2 vis pour la fixation des appareillages LUNA star sur la plaque d'adaptation comprises dans la livraison
- Solution invisible car la plaque d'adaptation affleure le boîtier

Nouveau

Caractéristiques techniques :

Couleur : blanc pure (RAL 9010)

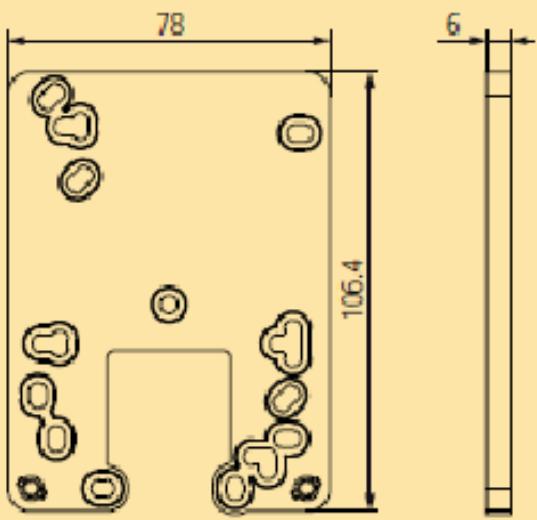

Boîtier : 106,4 x 78 x 6 mm

Matériau du boîtier et d'isolation :

résistante aux hautes températures, résines thermoplastiques autoextinguibles

Type

Référence

de commande

LUNA star plaque d'adaptation pour boîtier encastré avec 2 vis de montage pour LUNA star

907 0 486

LUNA® 126 star avec plaque d'adaptation Informations complémentaires, voir page 50/51

126 0 701
