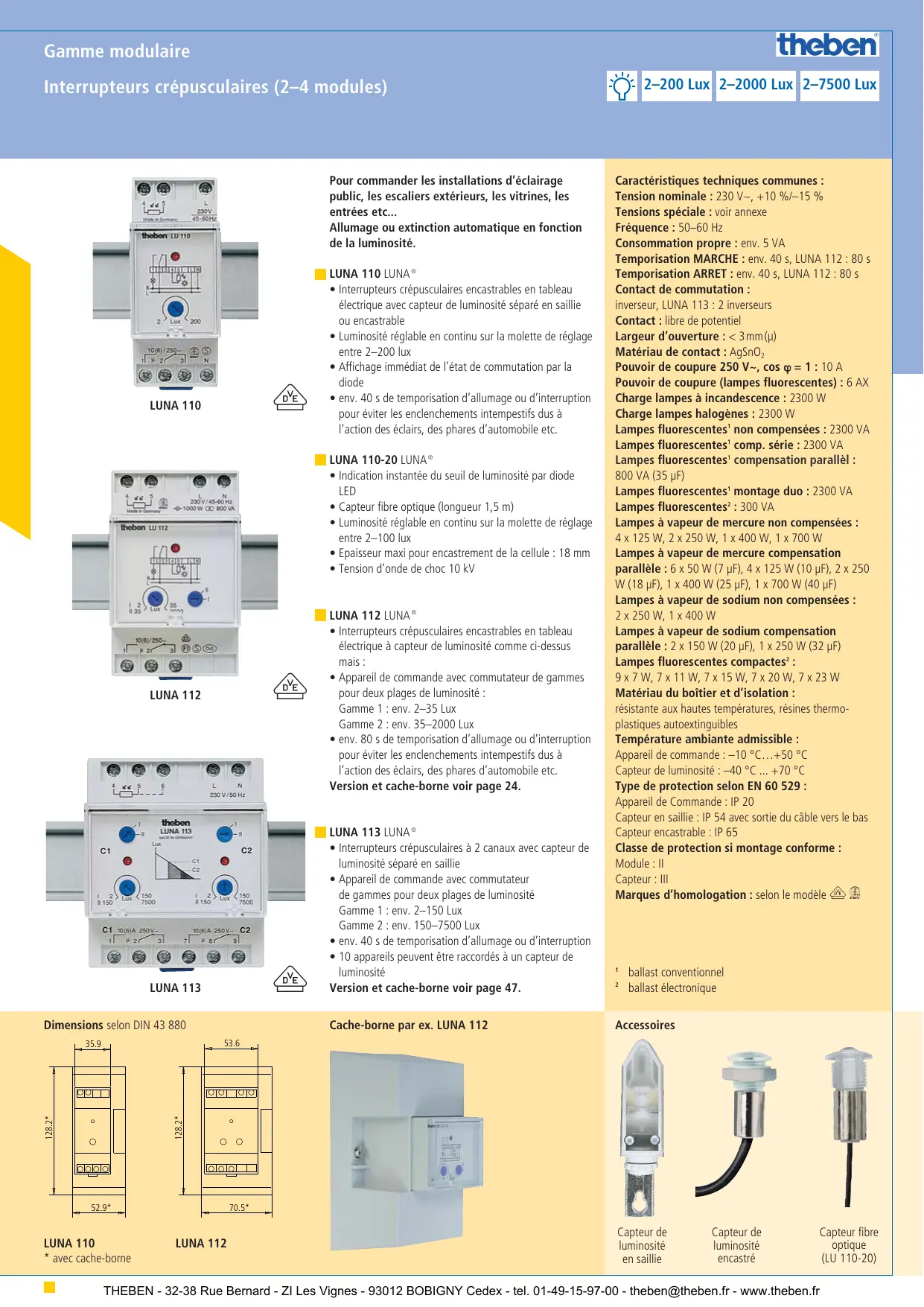

MODE D'EMPLOI LUNA 112 THEBEN

Dimensions selon DIN 43 880

LUNA 112

LUNA 110

• avec cache-borne

Pour commander les installations d'éclairage public, les escaliers extérieurs, les vitrines, les entrées, etc...

Allumage ou extinction automatique en fonction de la luminosité.

LUNA 110 LUNA

• Interrupteurs crépusculaires encastrables en tableau électrique avec capteur de luminosité séparé en saillie ou encastrable Luminosité réglable en continu sur la molette de réglage entre 2-200 lux
• Affichage immédiat de l'état de commutation par la diode
• env. 40 s de temporisation d'allumage ou d'interruption pour éviter les enclenchements intempestifs dus à l'action des éclairs, des phares d'automobile etc.

LUNA 110-20 LUNA

• Indication instantanée du seuil de luminosité par diode LED
• Capteur fibre optique (longueur 1,5m ) Luminosite régable en continu sur la molette de réglage entre 2-100 lux
• Epaisseur maximale pour encastrement de la cellule : 18 mm Tension d'onde de choc 10kV

LUNA 112 LUNA

• Interrupteurs crépusculaires encastrables en tableau électrique à capteur de luminosité comme ci-dessus mais : Appareil de commande avec commutateur de gamme pour deux plages de luminosité :

Gamme 1: env.2-35 Lux

Gamme 2: env. 35-2000 Lux

• env. 80 s de temporisation d'allumage ou d'interruption pour éviter les enclenchements intempestifs dus à l'action des éclairs, des phares d'automobile etc.

Version et cache-borne, voir page 24.

• Interrupteurs crépusculaires à 2 canaux avec capteur de luminosité séparé en saillie Appareil de commande avec commutateur de gamme pour deux plages de luminosité Gamme 1: env. 2-150 Lux Gamme 2: env. 150-7500 Lux
• environ 40 s de temporisation d'allumage ou d'interruption
• 10 appareils peuvent être raccordés à un capteur de luminosité

Version et cache-borne, voir page 47.

Caractéristiques techniques communes :

Tension nominale: 230V_, + 10% / - 15%

Tensions spéciales : voir annexe

Fréquence: 50-60 Hz

Consommation propre : env. 5 VA

Contact de commutation :

inverseur, LUNA 113:2 inverseurs

Contact: libre de potentiel

Largeur d'ouverture: < 3mm

Matériau de contact : AgSnO,

Pouvoir de coupure 250V~ cos φ = 1: 10A

Pouvoir de coupure (lampes fluorescentes) : 6 A

Charge lampes à incandescence : 2300 W

Charge lampes halogènes : 2300 W

Lampes fluorescentes non compensées : 2300 VA

Lampes fluorescentes' comp. série : 2300 VA

Lampes fluorescentes' compensation parallèle : 800 VA (35 F)

Lampes fluorescentes' montage duo: 2300 VA

Lampes fluorescentes: 300 VA

Lampes à vapeur de mercure non compensées :

4 × 125 ~W, 2 × 250 ~W, 1 × 400 ~W, 1 × 700 ~W

Lampes à vapeur de mercure compensation

parallèle: 6 × 50 ~W (7 F), 4 × 125 ~W (10 F), 2 × 250

W (18 F) 1× 400W (25 F) 1× 700W (40 F)

Lampes à vapeur de sodium non compensées :

2 × 250 ~W, 1 × 400 ~W

Lampes à vapeur de sodium compensation

parallèle: 2 × 150 ~W (20 F), 1 × 250 ~W (32 F)

Lampes fluorescentes compactes2:

9 × 7 W, 7 × 11 W, 7 × 15 W, 7 × 20 W, 7 × 23 W

Matériau du boîtier et d'isolation :

résistante aux hautes températures, résines thermo-

plastiques autoextinguibles

Température ambiante admissible :

Appareil de commande: -10^ +50^

Capteur de luminosité: -40^ +70^

Type de protection selon EN 60 529 :

Appareil de commande: IP 20

Capteur en saillie : IP 54 avec sortie du câble vers le bas

Capteur encastrable : IP 65

Classe de protection si montage conforme :

Module : II

Capteur : III

Marques d'homologation : selon le modèle

1 ballast conventionnel, ballast électronique

Accessoires

Capteur de luminosité en saillie

Capteur de luminosité encastré

Capeur fibre optique (LU 110-20)

LUNA 110 (1 canal)

LUNA 112 (1 canal)

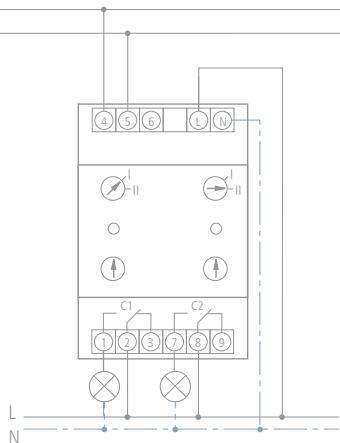

LUNA 113 (2 canaux) Dix appareils LUNA 113 max. peuvent être raccordés sur un capteur de luminosité. * Cavalier ⑤ à ⑥ supprimé sur les appareils suivants

Type	Gamine de luminosité	Réglage	Capeur	Temporisation de la commutation	Contact de commutation	Intensité nominal bei 250 V~	Référence de commande
LUNA 110	2-200 lx	1 gamme de luminosité	Capeur de luminosité en saillie (IP 54) à bornes visées	40/40 s	1 contact inverseur	10 (6) A	110 0 710
LUNA 110	2-200 lx	1 gamme de luminosité	Capeur de luminosité encastré (IP 65) avec un cable de 1,5 m	40/40 s	1 contact inverseur	10 (6) A	110 0 700
LUNA 110-20	2-100 lx	1 plaque de luminosité	Capeur de lumière à encastrer (IP 65) avec 1,5 m de fibre optique	40/40 s	1 contact inverseur	10 (6) A	110 0 720
Cache-bornes pour montage en saillie LU 110, plombable							907 0 064
LUNA 112	2-35 lx35-2000 lx	2 gilles de luminosité	Capeur de luminosité en saillie (IP 54) à bornes visées	80/80 s	1 contact inverseur	10 (6) A	112 0 700
LUNA 112	2-35 lx35-2000 lx	2 gilles de luminosité	Capeur de luminosité encastré (IP 65) avec un cable de 1,5 m	80/80 s	1 contact inverseur	10 (6) A	112 0 711
Cache-bornes pour montage en saillie LU 112, plombable							907 0 050
LUNA 113	2-150 lx150-7500 lx	2 gilles de luminosité2 canaux	Capeur de luminosité en saillie (IP 54) à bornes visées 10 appareils max. peuvent être connectés	40/40 s	2 contacts inverseurs	10 (6) A	113 0 700
Cache-bornes pour montage en saillie LU 113, plombable							907 0 049
Capteur de luminosité encastré, cable connecteur 1,5 m, type de protection IP 65 (pièce détachée), (excepté LUNA 113)							907 0 011
Capteur de luminosité en saillie avec cornière de fixation et bornes à vis, (excepté LUNA 113)							907 0 008
Capteur de luminosité en saillie avec cornière de fixation et bornes à vis, (seulément pour LUNA 113)							907 0 031
