Type de produit	Interrupteur crépusculaire encastrable en tableau électrique
Marque	THEBEN
Modèle	LUNA 110-20
Plage de luminosité	2-100 lux, réglable en continu
Temporisation	Env. 40 s (allumage et extinction)
Capteur	Capteur fibre optique encastré (IP65) avec 1,5 m de fibre optique
Tension nominale	230 V~ (+10% / -15%), 50-60 Hz
Consommation propre	Env. 5 VA
Contact de commutation	1 inverseur, libre de potentiel, 10 A à 250 V~ (cos φ = 1)
Pouvoir de coupure (lampes incandescence)	2300 W
Pouvoir de coupure (lampes halogènes)	2300 W
Pouvoir de coupure (lampes fluorescentes non compensées)	2300 VA
Pouvoir de coupure (lampes fluorescentes compensées parallèle)	800 VA (35 μF)
Charge lampes à vapeur de mercure	4×125 W, 2×250 W, 1×400 W, 1×700 W (non compensées)
Charge lampes à vapeur de sodium	2×250 W, 1×400 W (non compensées)
Type de protection (appareil de commande)	IP20
Type de protection (capteur)	IP65 (encastré)
Classe de protection (module)	II
Température ambiante (appareil de commande)	-10°C à +50°C
Température ambiante (capteur)	-40°C à +70°C
Dimensions	Selon DIN 43 880 (encastrable)
Indication LED	Oui, indique l'état de commutation et le seuil de luminosité
Référence de commande	110 0 720
Accessoires compatibles	Cache-bornes pour montage en saillie (907 0 064), capteurs supplémentaires

FOIRE AUX QUESTIONS - LUNA 110-20 THEBEN

Comment régler le seuil de luminosité sur le LUNA 110-20 ?

Le réglage s'effectue en continu via la molette située sur l'appareil, avec une plage de 2 à 100 lux. Tournez la molette jusqu'au niveau souhaité. La diode LED indique le seuil sélectionné.

Quelle est la fonction de la temporisation de 40 secondes ?

La temporisation de 40 secondes évite les déclenchements intempestifs causés par des éclairs, phares de voiture ou autres variations brèves de luminosité. L'appareil attend environ 40 secondes avant de commuter.

Puis-je utiliser le LUNA 110-20 avec des lampes LED ?

Oui, mais vérifiez la compatibilité. Le contact supporte jusqu'à 10 A à 250 V~. Pour les lampes LED, utilisez un ballast électronique adapté. La puissance maximale dépend du type de lampe.

Comment installer le capteur de luminosité ?

Le capteur fibre optique est encastré dans le boîtier (épaisseur max. 18 mm). Il est connecté via un câble de 1,5 m à l'appareil de commande. Assurez-vous que le capteur est orienté vers la source lumineuse à mesurer.

Quelle est la différence entre LUNA 110 et LUNA 110-20 ?

Le LUNA 110 standard utilise un capteur de luminosité classique (en saillie ou encastré) avec une plage de 2-200 lux. Le LUNA 110-20 utilise un capteur à fibre optique encastré avec une plage de 2-100 lux.

Que faire si l'appareil ne commute pas ?

Vérifiez d'abord l'alimentation (230 V~). Assurez-vous que le capteur n'est pas obstrué et que la molette est réglée correctement. Si la diode LED ne s'allume pas, le capteur ou l'appareil peut être défectueux.

Le LUNA 110-20 peut-il commander des lampes à vapeur de sodium ?

Oui, il supporte jusqu'à 2×250 W ou 1×400 W en non compensé, et 2×150 W (20 μF) ou 1×250 W (32 μF) en compensation parallèle.

Quels sont les accessoires disponibles pour ce modèle ?

Les accessoires comprennent un cache-bornes pour montage en saillie (réf. 907 0 064), des capteurs de luminosité supplémentaires (réf. 907 0 011 pour encastré, 907 0 008 pour saillie).

Quelle est la température maximale pour le capteur ?

Le capteur de luminosité peut fonctionner entre -40°C et +70°C, tandis que l'appareil de commande est limité à -10°C à +50°C.

Comment nettoyer le capteur de luminosité ?

Nettoyez délicatement la surface du capteur avec un chiffon doux et sec. Évitez les produits chimiques ou abrasifs. Assurez-vous que le capteur reste sec (IP65).

MODE D'EMPLOI LUNA 110-20 THEBEN

Dimensions selon DIN 43 880

LUNA 112

LUNA 110

• avec cache-borne

Pour commander les installations d'éclairage public, les escaliers extérieurs, les vitrines, les entrées, etc...

Allumage ou extinction automatique en fonction de la luminosité.

LUNA 110 LUNA

• Interrupteurs crépusculaires encastrables en tableau électrique avec capteur de luminosité séparé en saillie ou encastrable Luminosité régulable en continu sur la molette de réglage entre 2-200 lux
• Affichage immédiat de l'état de commutation par la diode
• env. 40 s de temporisation d'allumage ou d'interruption pour éviter les enclenchements intempestifs dus à l'action des éclairs, des phares d'automobile etc.

LUNA 110-20 LUNA

• Indication instantanée du seuil de luminosité par diode LED
• Capteur fibre optique (longueur 1,5m ) Luminosite régliable en continu sur la molette de réglage entre 2-100 lux
• Epaisseur maximale pour encastrement de la cellule : 18 mm Tension d'onde de choc 10kV

LUNA 112 LUNA

• Interrupteurs crépusculaires encastrables en tableau électrique à capteur de luminosité comme ci-dessus mais : Appareil de commande avec commutateur de gammes pour deux plages de luminosité :

Gamme 1: env. 2-35 Lux Gamme 2: env. 35-2000 Lux - env. 80 s de temporisation d'allumage ou d'interruption pour éviter les enclenchements intempestifs dus à l'action des éclairs, des phares d'automobile etc. Version et cache-borne voir page 24.

• Interrupteurs crépusculaires à 2 canaux avec capteur de luminosité séparé en saillie Appareil de commande avec commutateur de gamme pour deux plages de luminosité Gamme 1: env. 2-150 Lux Gamme 2: env. 150-7500 Lux
• environ 40 s de temporisation d'allumage ou d'interruption
• 10 appareils peuvent être raccordés à un capteur de luminosité

Version et cache-borne, voir page 47.

Caractéristiques techniques communes :

Tension nominale: 230V_, + 10% / - 15%

Tensions spéciales: voir annexe

Fréquence: 50-60 Hz

Consommation propre : env. 5 VA

Contact de commutation :

inverseur, LUNA 113:2 inverseurs

Contact: libre de potentiel

Largeur d'ouverture: < 3mm

Matériau de contact : AgSnO,

Pouvoir de coupure 250V~ cos φ = 1: 10A

Pouvoir de coupure (lampes fluorescentes) : 6 A

Charge lampes à incandescence : 2300 W

Charge lampes halogènes : 2300 W

Lampes fluorescentes non compensées : 2300 VA

Lampes fluorescentes' comp. série: 2300 VA

Lampes fluorescentes' compensation parallèle : 800 VA (35 F)

Lampes fluorescentes' montage duo: 2300 VA

Lampes fluorescentes: 300 VA

Lampes à vapeur de mercure non compensées :

4 × 125 ~W, 2 × 250 ~W, 1 × 400 ~W, 1 × 700 ~W

Lampes à vapeur de mercure compensation

parallèle: 6 × 50 ~W (7 F), 4 × 125 ~W (10 F), 2 × 250

W (18 F), 1 x 400 W (25 F), 1 x 700 W (40 F)

Lampes à vapeur de sodium non compensées :

2 × 250 ~W, 1 × 400 ~W

Lampes à vapeur de sodium compensation

parallèle: 2 × 150 ~W (20 F), 1 × 250 ~W (32 F)

Lampes fluorescentes compactes2:

9 × 7 W, 7 × 11 W, 7 × 15 W, 7 × 20 W, 7 × 23 W

Matériau du boîtier et d'isolation :

résistante aux hautes températures, résines thermo-

plastiques autoextinguibles

Température ambiante admissible :

Appareil de commande: -10^ +50^

Capteur de luminosité: -40^ +70^

Type de protection selon EN 60 529 :

Appareil de commande: IP 20

Capteur en saillie : IP 54 avec sortie du câble vers le bas

Capteur encastrable : IP 65

Classe de protection si montage conforme :

Module : II

Capteur : III

Marques d'homologation : selon le modèle

1 ballast conventionnel, ballast électronique

Accessoires

Capteur de luminosité en saillie

Capteur de luminosité encastré

Capteur fibre optique (LU 110-20)

LUNA 110 (1 canal)

LUNA 112 (1 canal)

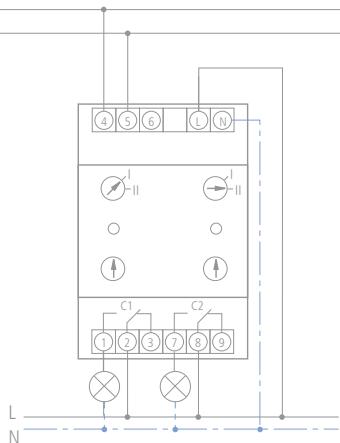

LUNA 113 (2 canaux) Dix appareils LUNA 113 max. peuvent être raccordés sur un capteur de luminosité. * Cavalier ⑤ à ⑥ supprimé sur les appareils suivants

Type	Gamine de luminosité	Réglage	Capeur	Temporisation de la commutation	Contact de commutation	Intensité nominal bei 250 V~	Référence de commande
LUNA 110	2-200 lx	1 gamme de luminosité	Capeur de luminosité en saillie (IP 54) à bornes visées	40/40 s	1 contact inverseur	10 (6) A	110 0 710
LUNA 110	2-200 lx	1 gamme de luminosité	Capeur de luminosité encastré (IP 65) avec un cable de 1,5 m	40/40 s	1 contact inverseur	10 (6) A	110 0 700
LUNA 110-20	2-100 lx	1 plaque de luminosité	Capeur de lumière à encastrer (IP 65) avec 1,5 m de fibre optique	40/40 s	1 contact inverseur	10 (6) A	110 0 720
Cache-bornes pour montage en saillie LU 110, plombable							907 0 064
LUNA 112	2-35 lx35-2000 lx	2 gages de luminosité	Capeur de luminosité en saillie (IP 54) à bornes visées	80/80 s	1 contact inverseur	10 (6) A	112 0 700
LUNA 112	2-35 lx35-2000 lx	2 gages de luminosité	Capeur de luminosité encastré (IP 65) avec un cable de 1,5 m	80/80 s	1 contact inverseur	10 (6) A	112 0 711
Cache-bornes pour montage en saillie LU 112, plombable							907 0 050
LUNA 113	2-150 lx150-7500 lx	2 gages de luminosité2 canaux	Capeur de luminosité en saillie (IP 54) à bornes visées 10 appareils max. peuvent être connectés	40/40 s	2 contacts inverseurs	10 (6) A	113 0 700
Cache-bornes pour montage en saillie LU 113, plombable							907 0 049
Capteur de luminosité encastré, cable connecteur 1,5 m, type de protection IP 65 (pièce détachée), (excepté LUNA 113)							907 0 011
Capteur de luminosité en saillie avec cornière de fixation et bornes à vis, (excepté LUNA 113)							907 0 008
Capteur de luminosité en saillie avec cornière de fixation et bornes à vis, (seulément pour LUNA 113)							907 0 031
