LUNA 108 - Interrupteur crépusculaire THEBEN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil LUNA 108 THEBEN au format PDF.
| Type | Interrupteur crépusculaire modulaire |
| Gamme de luminosité | 2–100 Lux |
| Réglage | 1 gamme de luminosité |
| Capteur | Capteur de luminosité en saillie ou encastré |
| Alimentation | 220–240 V~, 50–60 Hz |
| Consommation | env. 6 VA |
| Plage de luminosité réglable | 2–100 lx |
| Temporisation marche | env. 20 s |
| Temporisation arrêt | env. 80 s |
| Type de contact | contact à fermeture |
| Contact | libre de potentiel |
| Largeur d'ouverture | 3 mm |
| Matériau du boîtier | résistant aux hautes températures, résines thermoplastiques autoextinguibles |
| Température ambiante admissible | -25 °C à +50 °C |
| Indice de protection | IP 65 (capteur encastré) |
| Classe de protection | Module I, Capteur II |
| Charge lampes incandescentes | 2300 W |
| Charge lampes halogènes | 2300 W |
FOIRE AUX QUESTIONS - LUNA 108 THEBEN
Questions des utilisateurs sur LUNA 108 THEBEN
Le thermostat THEBEN LUNA 108 peut s'enclencher automatiquement dès qu'il est mis sous tension pour plusieurs raisons liées à son fonctionnement et à sa configuration :
1. Fonctionnement normal du thermostat
Certains thermostats sont conçus pour activer la sortie de commande immédiatement à la mise sous tension si la température ambiante est inférieure à la consigne programmée. Cela permet de maintenir rapidement la température souhaitée.
2. Paramètres de configuration
- Le LUNA 108 peut être programmé pour démarrer automatiquement ou pour activer la sortie selon certains modes de fonctionnement.
- Il est possible que la configuration actuelle du thermostat provoque cet enclenchement automatique. Vérifiez les réglages de consigne et les modes de fonctionnement disponibles.
3. Vérification des connexions et de l'installation
Un enclenchement automatique peut aussi résulter d'une erreur de câblage ou d'un court-circuit sur la sortie de commande. Assurez-vous que le thermostat est correctement installé conformément aux recommandations.
4. Comportement en cas de défaut
Si le comportement semble anormal ou persistant sans raison apparente, cela peut indiquer un dysfonctionnement de l'appareil. Dans ce cas, un contrôle plus approfondi ou une intervention technique peut être nécessaire.
En résumé : L'enclenchement automatique du THEBEN LUNA 108 à la mise sous tension est souvent un comportement normal lié à la température ambiante et aux réglages du thermostat. Toutefois, il est important de vérifier la configuration et l'installation pour s'assurer qu'il n'y a pas de problème technique.
Le détecteur THEBEN LUNA 108 est conçu principalement pour contrôler l'éclairage en fonction de la présence ou de la luminosité. Cependant, si vous souhaitez que l'appareil reste allumé en permanence, voici les étapes à suivre :
1. Vérifier le mode de fonctionnement
Le LUNA 108 peut disposer d'un mode manuel ou permanent qui désactive la détection automatique. Activez ce mode si disponible pour maintenir l'éclairage allumé sans interruption.
2. Régler la durée d'éclairage
Réglez la minuterie de durée d'éclairage au maximum possible. Cela permet de prolonger la période pendant laquelle la lumière reste allumée après détection.
3. Désactiver les capteurs automatiques
- Capteur de mouvement : Si le capteur détecte une absence, il éteint la lumière. En mode permanent, ce capteur doit être désactivé.
- Capteur de luminosité : Ce capteur éteint la lumière si la luminosité ambiante est suffisante. Désactivez-le pour que la lumière reste allumée même en journée.
4. Utilisation en mode manuel
Certains modèles permettent un fonctionnement manuel via un interrupteur ou un réglage spécifique. Cela force l'éclairage à rester allumé indépendamment des détecteurs.
En résumé, pour que le THEBEN LUNA 108 reste allumé en permanence, il faut activer le mode manuel ou permanent, régler la durée d'allumage au maximum, et désactiver les capteurs automatiques. Ces réglages garantissent que la lumière ne s'éteindra pas automatiquement.
Téléchargez la notice de votre Interrupteur crépusculaire au format PDF gratuitement ! Retrouvez votre notice LUNA 108 - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LUNA 108 de la marque THEBEN.

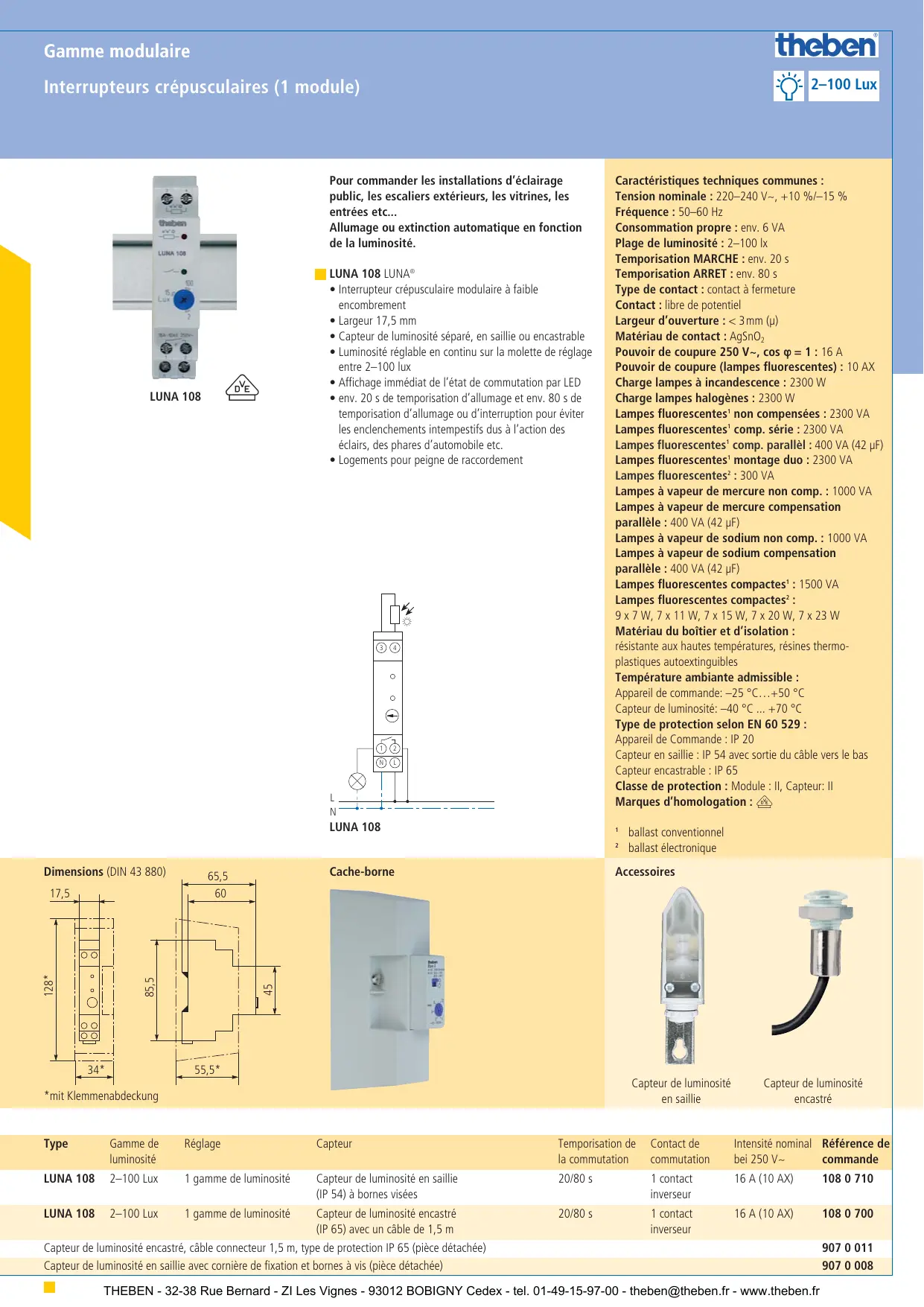

MODE D'EMPLOI LUNA 108 THEBEN
Gamme modulaire interrupteurs crépusculaires (1 module) Dimensions (DIN 43 880) LUNA 108 85,5
mit Klemmenabdeckung Type Gamme de luminosité LUNA 108 2-10 Lux LUNA 108 2-10 Lux Réglage 1 gamme de luminosité 1 gamme de luminosité Pour commander les installations d'éclairage public, les escaliers extérieurs, les vitrines, les entrées etc... Allumage ou extinction automatique en fonction de la luminosité. LUNA 108 LUNA®
- Interrupteur crépusculaire modulaire à faible encombrement « Largeur 17,5 mm + Capteur de luminosité séparé, en saillie ou encastrable + Luminosité réglable en continu sur la molette de réglage entre 2-100 lux + Affichage immédiat de l'état de commutation par LED «env. 20 s de temporisation d'allumage et env. 80 s de temporisation d'allumage ou d'interruption pour éviter les enclenchements intempestifs dus à l’action des éclairs, des phares d'automobile etc. + Logements pour peigne de raccordement L :
LUNA 108 Cache-borne Capteur de luminosité encastré, câble connecteur 1,5 m, type de protection IP 65 (pièce détachée) Capteur de luminosité en saillie avec cornière de fixation et bornes à vis (pièce détachée) Caractéristiques techniques communes : Tension nominale : 220-240 V--, +10 %/-15 % Fréquence : 50-60 Hz Consommation propre : env. 6 VA Plage de luminosité : 2-100 1x Temporisation MARCHE : env. 20 s Temporisation ARRET : env. 80 s Type de contact : contact à fermeture Contact : libre de potentiel Largeur d'ouverture : < 3mm () Matériau de contact : A9SnO, Pouvoir de coupure 250 V--, cos @= 1 : 16 A Pouvoir de coupure (lampes fluorescentes) : 10 AX Charge lampes à incandescence : 2300 W Charge lampes halogènes : 2300 W Lampes fluorescentes' non compensées : 2300 VA Lampes fluorescentes' comp. série : 2300 VA Lampes fluorescentes' comp. parallèl : 400 VA (42 LF) Lampes fluorescentes' montage duo : 2300 VA Lampes fluorescentes’ : 300 VA Lampes à vapeur de mercure non comp. : 1000 VA Lampes à vapeur de mercure compensation parallèle : 400 VA (42 UF) Lampes à vapeur de sodium non comp. : 1000 VA Lampes à vapeur de sodium compensation parallèle : 400 VA (42 UF) Lampes fluorescentes compactes! : 1500 VA Lampes fluorescentes compactes! : 9x7W,7x11W,7x15W,7x20W,7x23W Matériau du boîtier et d'isolation : résistante aux hautes températures, résines thermo- plastiques autoextinguibles Température ambiante admissible : Appareil de commande: -25 °C.…+50 °C Capteur de luminosité: -40 °C … +70 °C Type de protection selon EN 60 529 : Appareil de Commande : IP 20 Capteur en saillie : IP 54 avec sortie du câble vers le bas Capteur encastrable : IP 65 Classe de protection : Moduk Marques d'homologation : I, Capteur: 11
- ballast conventionnel 2_ ballast électronique Accessoires
Capteur de luminosité Capteur de luminosité en sailie encastré Capteur Temporisation de Contactde Intensité nominal Référence del la commutation commutation bei 250 V- commande Capteur de luminosité en sailie 20/80 1 contact 16A(I0AN 1080710 {IP 54) à bornes visées inverseur Capteur de luminosité encastré 20/80 1 contact 16A(I0AX 1080 700 IP 65) avec un câble de 1,5 m inverseur
