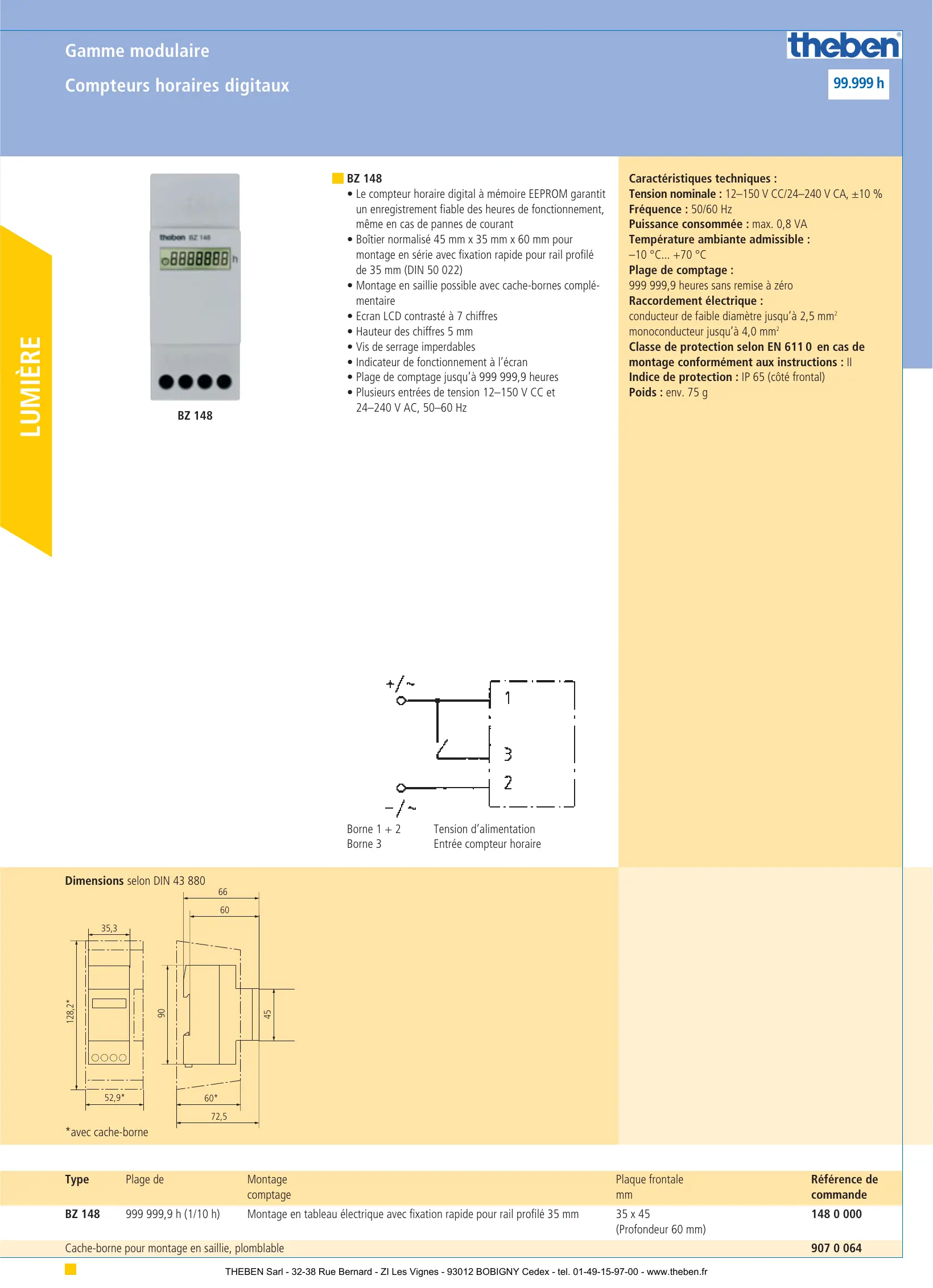

Notice THEBEN BZ 148 - page 1
1 / 1
Assistant notice
Powered by ChatGPT
En attente de votre message
Informations produit

Marque : THEBEN

Modèle : BZ 148

Catégorie : Compteur horaire digital

Tension nominale12–150 V CC / 24–240 V CA, ±10 %
Fréquence50/60 Hz
Puissance consomméemax. 0,8 VA
Température ambiante admissible-10 °C à +70 °C
Plage de comptage999 999,9 heures
Type d'écranÉcran LCD contrasté à 7 chiffres
Hauteur des chiffres5 mm
MontageFixation rapide pour rail profilé 35 mm (DIN 50 022), montage en saillie possible avec cache-bornes
Dimensions (L x H x P)45 x 35 x 60 mm
PoidsEnviron 75 g
Indice de protectionIP 65 (côté frontal)
Classe de protectionII (selon EN 6110)
Raccordement électriqueConducteur faible diamètre jusqu’à 2,5 mm², monoconduteur jusqu’à 4,0 mm²
MémoireEEPROM
Indicateur de fonctionnementPrésent à l'écran
Vis de serrageImperdables

FOIRE AUX QUESTIONS - BZ 148 THEBEN

Quel type de produit est le THEBEN BZ 148 ?
Le THEBEN BZ 148 est un relais de minuterie programmable utilisé pour contrôler des circuits électriques en fonction du temps.
Comment régler la minuterie sur le THEBEN BZ 148 ?
Pour régler la minuterie, tournez le bouton de réglage sur la durée souhaitée en fonction de votre application. Consultez le manuel d'utilisation pour des instructions détaillées.
Le THEBEN BZ 148 fonctionne-t-il avec des ampoules LED ?
Oui, le THEBEN BZ 148 est compatible avec les ampoules LED, mais assurez-vous que la charge ne dépasse pas la capacité maximale du relais.
Que faire si le THEBEN BZ 148 ne s'allume pas ?
Vérifiez d'abord l'alimentation électrique. Assurez-vous que le relais est correctement connecté et que les fusibles ne sont pas grillés.
Comment réinitialiser le THEBEN BZ 148 ?
Pour réinitialiser le relais, débranchez-le de l'alimentation pendant quelques secondes, puis rebranchez-le.
Puis-je utiliser le THEBEN BZ 148 pour des applications extérieures ?
Le THEBEN BZ 148 est conçu pour une utilisation en intérieur. Pour des applications extérieures, il est recommandé d'utiliser un boîtier de protection adapté.
Quelle est la puissance maximale supportée par le THEBEN BZ 148 ?
Le THEBEN BZ 148 supporte une puissance maximale de 16 A, soit environ 3680 W à 230 V.
Où puis-je trouver le manuel d'utilisation du THEBEN BZ 148 ?
Le manuel d'utilisation peut être téléchargé sur le site officiel de THEBEN ou contactant leur service clientèle.
Le THEBEN BZ 148 a-t-il une garantie ?
Oui, le THEBEN BZ 148 est généralement couvert par une garantie de deux ans, mais cela peut varier selon le point de vente.

Téléchargez la notice de votre Compteur horaire digital au format PDF gratuitement ! Retrouvez votre notice BZ 148 - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BZ 148 de la marque THEBEN.

MODE D'EMPLOI BZ 148 THEBEN

LUMIÈRE Compteurs horaires digitaux BZ 148

  • Le compteur horaire digital à mémoire EEPROM garantit un enregistrement fiable des heures de fonctionnement, même en cas de pannes de courant
  • Boîtier normalisé 45 mm x 35 mm x 60 mm pour montage en série avec fixation rapide pour rail profilé de 35 mm (DIN 50 022)
  • Montage en saillie possible avec cache-bornes complémentaire
  • Ecran LCD contrasté à 7 chiffres
  • Hauteur des chiffres 5 mm
  • Vis de serrage imperdables
  • Indicateur de fonctionnement à l’écran
  • Plage de comptage jusqu’à 999 999,9 heures
  • Plusieurs entrées de tension 12–150 V CC et 24–240 V AC, 50–60 Hz BZ 148 Borne 1 + 2 Borne 3 Caractéristiques techniques : Tension nominale : 12–150 V CC/24–240 V CA, ±10 % Fréquence : 50/60 Hz Puissance consommée : max. 0,8 VA Température ambiante admissible : –10 °C... +70 °C Plage de comptage : 999 999,9 heures sans remise à zéro Raccordement électrique : conducteur de faible diamètre jusqu’à 2,5 mm2 monoconducteur jusqu’à 4,0 mm2 Classe de protection selon EN 611 0 en cas de montage conformément aux instructions : II Indice de protection : IP 65 (côté frontal) Poids : env. 75 g Tension d’alimentation Entrée compteur horaire Dimensions selon DIN 43 880

128,2* 35,3 60* 72,5 *avec cache-borne Type Plage de Montage comptage Plaque frontale

Référence de commande BZ 148 999 999,9 h (1/10 h) Montage en tableau électrique avec fixation rapide pour rail profilé 35 mm 35 x 45 (Profondeur 60 mm)

Cache-borne pour montage en saillie, plomblable THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - www.theben.fr
