BZ 145 - Compteur horaire digital THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur horaire digital
Marque	THEBEN
Modèle	BZ 145
Gamme de comptage	99 999,9 heures (sans remise à zéro)
Technologie	Moteur synchrone
Alimentation	230 V~ ±10 %, 50 Hz
Consommation propre	env. 1 VA
Température ambiante admissible	-30°C à +70°C
Dimensions (L x H x P)	35 x 45 x 60 mm (selon DIN 43 880)
Poids	env. 70 g
Type de protection	IP 20 selon EN 60 529
Classe de protection	II selon EN 60335-1
Montage	Encastrable en distributeur électrique, clips pour rail 35 mm (DIN EN 50022)
Taille des chiffres	1,5 x 3,5 mm (blanc sur noir, décimales rouges sur blanc)
Affichage	Totalisateur à 6 chiffres + 1 décimale
Indicateur de fonctionnement	Oui
Fixation	Rapide pour rail profilé 35 mm
Raccordement	Bornes à vis (vis impossibles à perdre)
Tension d'essai de choc	2500 V~ avec contact mis à la masse
Entretien et nettoyage	Aucun entretien nécessaire ; nettoyer avec un chiffon sec et doux.
Sécurité	Protection contre les contacts accidentels selon BGV A3
Pièces détachées et réparabilité	Pièces détachées disponibles : cache-bornes (réf. 907 0 064), kit de montage (réf. 907 0 001). Non réparable par l'utilisateur, contacter le SAV.
Informations générales	Boîtier normalisé, couleur gris anthracite.

FOIRE AUX QUESTIONS - BZ 145 THEBEN

Comment installer le compteur BZ 145 ?

Le BZ 145 se monte par encliquetage sur un rail profilé 35 mm (DIN EN 50022) dans un distributeur électrique. Pour un montage mural en saillie, utilisez un cache-bornes supplémentaire (réf. 907 0 064).

Quelle est la plage de comptage ?

Le compteur totalise jusqu'à 99 999,9 heures avec une résolution d'une décimale (0,1 h). Il n'y a pas de remise à zéro possible.

Est-il possible de remettre à zéro le compteur ?

Non, le BZ 145 est un totalisateur sans remise à zéro. La valeur affichée est définitive jusqu'à ce qu'elle atteigne 99 999,9 heures.

Quelle tension d'alimentation est requise ?

L'alimentation nominale est de 230 V~ ±10 % à 50 Hz. La consommation propre est d'environ 1 VA.

Quelle est la température de fonctionnement admissible ?

Le BZ 145 peut fonctionner dans une plage de température ambiante de -30°C à +70°C.

Le compteur est-il adapté pour un montage en extérieur ?

Non, car son indice de protection est IP 20, ce qui le destine à un usage en intérieur, à l'abri de la poussière et de l'humidité.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs. Débranchez l'alimentation avant tout nettoyage.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et le câblage. Si le problème persiste, contactez le service après-vente THEBEN. L'appareil n'est pas réparable par l'utilisateur.

Quels accessoires sont disponibles ?

Les accessoires incluent un cache-bornes pour montage en saillie (réf. 907 0 064) et un kit de montage pour encastrement en façade (réf. 907 0 001).

Le compteur est-il compatible avec un rail DIN ?

Oui, le BZ 145 est conçu pour s'encliqueter directement sur un rail profilé 35 mm selon DIN EN 50022.

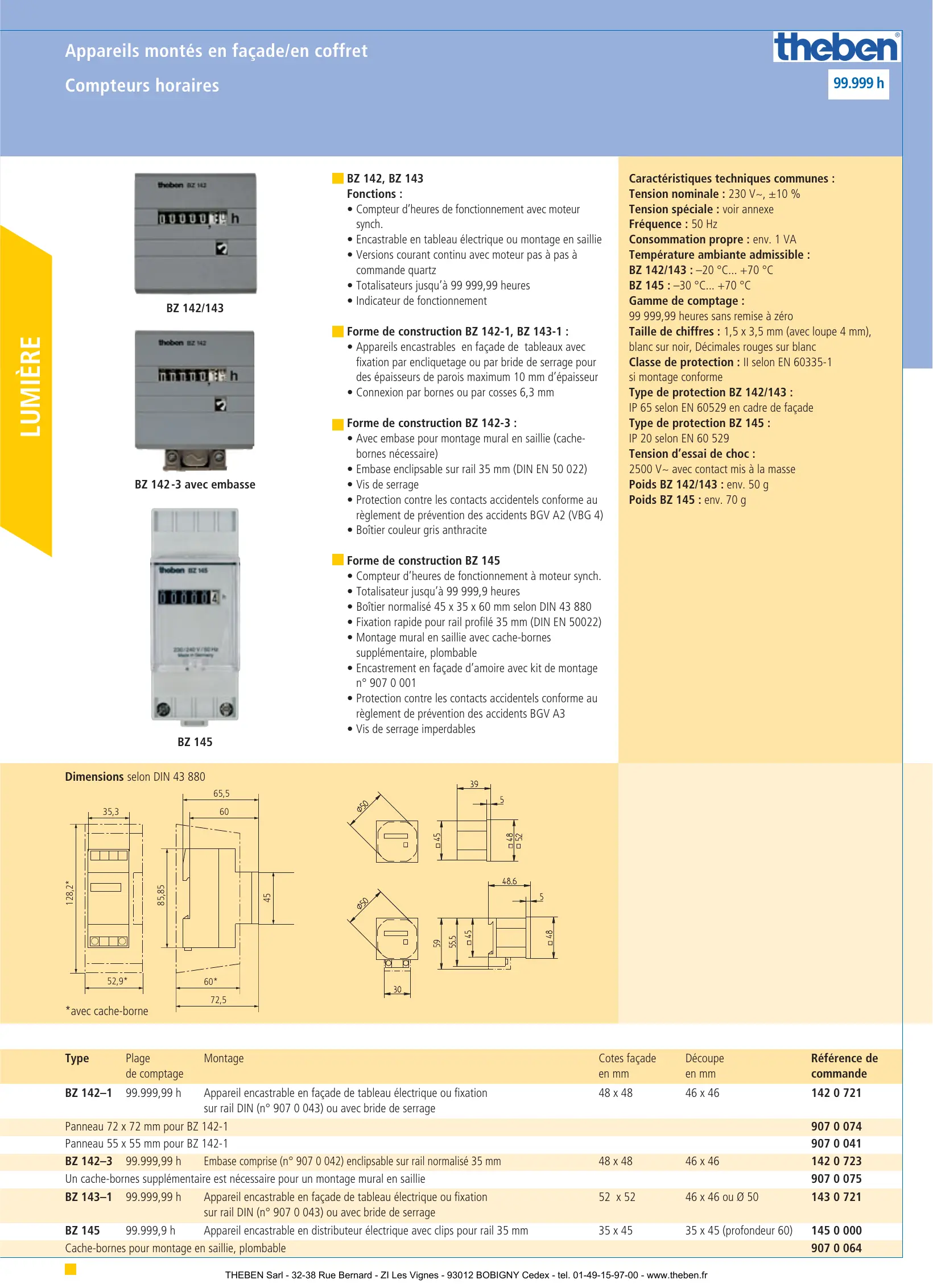

MODE D'EMPLOI BZ 145 THEBEN

BZ 142-3 avec embase

BZ 145

Fonctions :

• Compteur d'heures de fonctionnement avec moteur synch.
• Encastrable en tableau électrique ou montage en saillie
• Versions courant continu avec moteur pas à pas à commande quartz Totalisateurs jusqu'à 99 999,99 heures
• Indicateur de fonctionnement

Forme de construction BZ 142-1, BZ 143-1:

Appareils encastrables en façade de tableaux avec fixation par encliquetage ou par bride de serrage pour des épaisseurs de parois maximum 10 mm d'épaisseur - Connexion par bornes ou par cosses 6,3 mm

• Avec embase pour montage mural en saillie (cache-bornes nécessaire)
• Embase enclipsable sur rail 35 mm (DIN EN 50 022)
• Vis de serrage
• Protection contre les contacts accidentels conforme au règlement de prévention des accidents BGV A2 (VBG 4)
• Boîtier couleur gris anthracite

Forme de construction BZ 145

• Compteur d'heures de fonctionnement à moteur synch. Totalisateur jusqu'à 99 999,9 heures Boitier normalisé 45 × 35 × 60 mm selon DIN 43 880 Fixation rapide pour rail profilé 35 mm (DIN EN 50022)
• Montage mural en saillie avec cache-bornes supplémentaire, plombable
• Encastrement en façade d'amiante avec kit de montage n° 907 0 001
• Protection contre les contacts accidentels conforme au règlement de prévention des accidents BGV A3
• Vis de serrage impossibles à perdre

Caractéristiques techniques communes :

Tension nominale : 230 V~, ±10 %

Tension spéciale : voir annexe

Frequence:50Hz

Consommation propre : env. 1 VA

Température ambiante admissible :

BZ 142/143: -20^ +70^

BZ 145: -30°C... +70°C

Gamme de comptage :

99 999,99 heures sans remise à zéro

Taille de chiffres: 1,5 × 3,5 ~mm (avec loupe 4 mm),

blanc sur noir, décimales rouges sur blanc

Classe de protection : Il selon EN 60335-1

si montage conforme

Type de protection BZ 142/143 :

IP 65 selon EN 60529 en cadre de façon

Type de protection BZ 145 :

IP 20 selon EN 60 529

Tension d'essai de choc :

2500 V~ avec contact mis à la masse

Poids BZ 142/143: env.50g

Poids BZ 145: env.70g

Dimensions selon DIN 43 880

Type	Plage de comptage	Montage	Cotes façade en mm	Découpe en mm	Référence de commande
BZ 142-1	99.999,99 h	Appareil encasable en façade de tableau électrique ou fixation sur rail DIN (n° 907 0 043) ou avec bride de serrage	48 x 48	46 x 46	142 0 721
Panneau 72 x 72 mm pour BZ 142-1					907 0 074
Panneau 55 x 55 mm pour BZ 142-1					907 0 041
BZ 142-3	99.999,99 h	Embase comprise (n° 907 0 042) enclipsable sur rail normalisé 35 mm	48 x 48	46 x 46	142 0 723
Un cache-bornes supplémentaire est nécessaire pour un montage mural en saillie					907 0 075
BZ 143-1	99.999,99 h	Appareil encasable en façade de tableau électrique ou fixation sur rail DIN (n° 907 0 043) ou avec bride de serrage	52 x 52	46 x 46 ou Ø 50	143 0 721
BZ 145	99.999,9 h	Appareil encasable en distributeur électrique avec clips pour rail 35 mm	35 x 45	35 x 45 (profondeur 60)	145 0 000
Cache-bornes pour montage en saillie, plombable					907 0 064
