Type de produit	Compteur horaire digital
Marque	THEBEN
Modèle	BZ 142 3
Dimensions (façade)	48 x 48 mm
Découpe requise	46 x 46 mm
Poids	Environ 50 g
Alimentation	230 V~ ±10%, 50 Hz
Consommation propre	Environ 1 VA
Plage de comptage	99 999,99 heures
Remise à zéro	Sans remise à zéro
Affichage	Chiffres blancs sur fond noir, décimales rouges sur blanc ; hauteur 1,5 x 3,5 mm
Température ambiante	-20°C à +70°C
Classe de protection	II selon EN 60335-1 (si montage conforme)
Indice de protection	IP 65 selon EN 60529 (en cadre de façon)
Tension d'essai de choc	2500 V~ avec contact mis à la masse
Montage	Embase comprise enclipsable sur rail normalisé 35 mm (DIN EN 50022) ; également pour montage mural en saillie avec cache-bornes supplémentaire
Fonctions principales	Compteur d'heures de fonctionnement avec moteur synchrone ; indicateur de fonctionnement
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou solvants.
Pieces détachées et réparabilité	Aucune pièce détachée spécifique ; en cas de panne, remplacer l'appareil.
Sécurité	Protection contre les contacts accidentels conforme BGV A2 (VBG 4) ; vis de serrage impossibles à perdre

FOIRE AUX QUESTIONS - BZ 142 3 THEBEN

Comment installer le compteur horaire THEBEN BZ 142 3 ?

L'appareil peut être monté sur rail DIN 35 mm grâce à son embase enclipsable. Pour un montage mural en saillie, un cache-bornes supplémentaire (réf. 907 0 075) est nécessaire. Respectez les dimensions de découpe (46 x 46 mm) pour un encastrement.

Quelle est la tension d'alimentation requise ?

Le compteur fonctionne sous 230 V~ ±10% avec une fréquence de 50 Hz. La consommation propre est d'environ 1 VA.

Peut-on remettre le compteur à zéro ?

Non, le modèle BZ 142 3 ne dispose pas de fonction de remise à zéro. Le totalisateur affiche jusqu'à 99 999,99 heures puis continue sans remise à zéro automatique.

Quelle est la précision de l'affichage ?

L'affichage est numérique avec des chiffres blancs de 1,5 x 3,5 mm sur fond noir. Les décimales sont en rouge sur fond blanc. La lecture se fait en heures et centièmes d'heure.

Quelles sont les conditions ambiantes admissibles ?

La température ambiante admissible est de -20°C à +70°C. L'indice de protection est IP 65 en cadre de façon, ce qui le protège contre la poussière et les jets d'eau.

Comment nettoyer le compteur horaire ?

Utilisez un chiffon sec et doux pour nettoyer le boîtier. Évitez tout produit abrasif ou solvant qui pourrait endommager l'appareil.

Que faire si le compteur ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique. Si le problème persiste, l'appareil doit être remplacé car il ne contient pas de pièces réparables. Consultez un électricien qualifié.

Le compteur est-il adapté pour une utilisation industrielle ?

Oui, il est conçu pour le comptage d'heures de fonctionnement dans les tableaux électriques, avec une classe de protection II et une tension d'essai de choc de 2500 V, répondant aux normes de sécurité.

Peut-on l'utiliser en courant continu ?

Le modèle standard est prévu pour 230 V~ alternatif. Des versions spéciales en courant continu avec moteur pas à pas à commande quartz existent, mais elles ne sont pas détaillées ici. Vérifiez la référence exacte.

Quelle est la profondeur d'encastrement ?

Les dimensions sont de 48 x 48 mm en façade. La profondeur n'est pas explicitement indiquée, mais le montage sur rail DIN nécessite environ 60 mm de profondeur derrière le panneau.

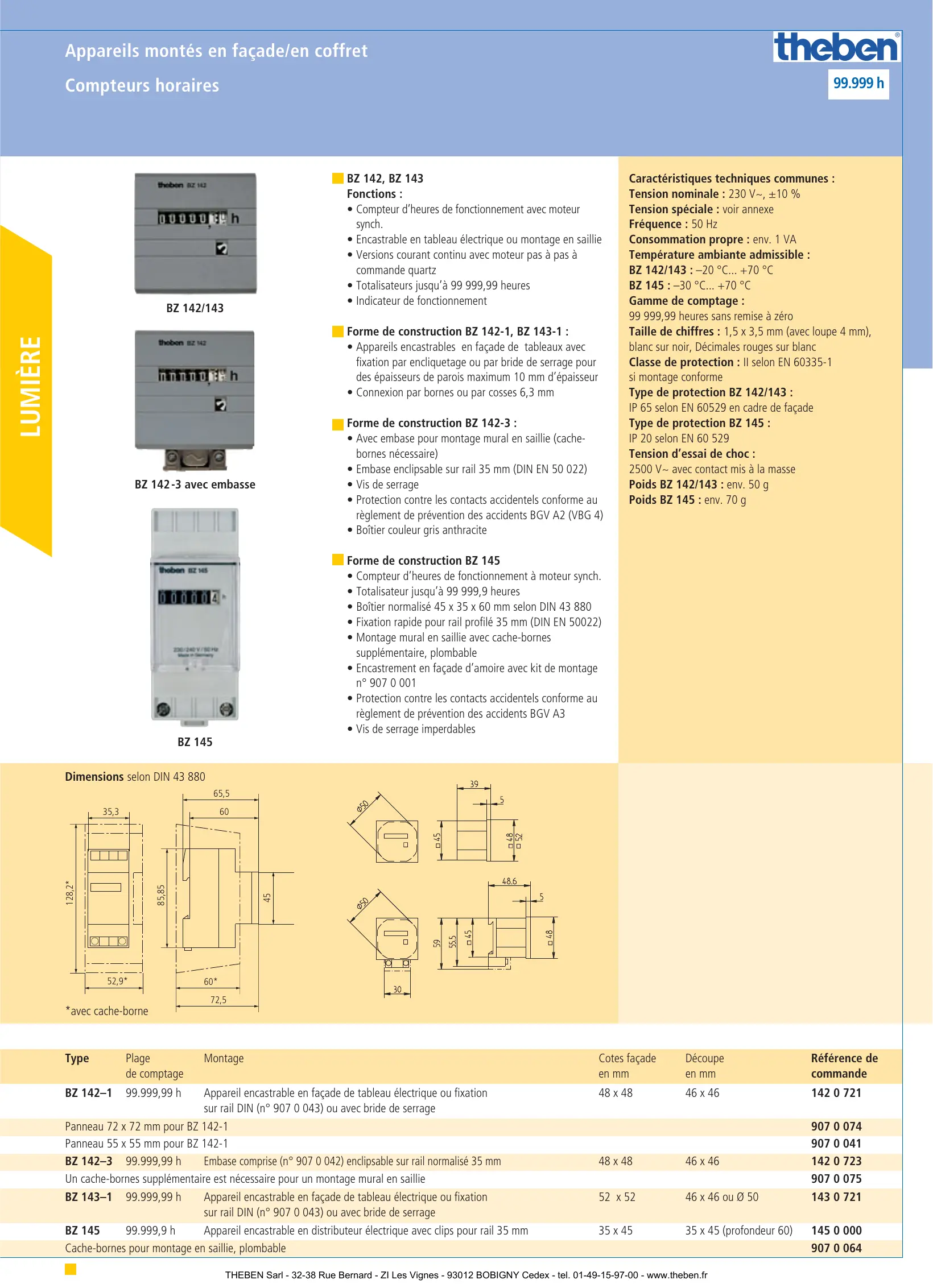

MODE D'EMPLOI BZ 142 3 THEBEN

BZ 142-3 avec embase

BZ 145

Fonctions :

• Compteur d'heures de fonctionnement avec moteur synch.
• Encastrable en tableau électrique ou montage en saillie
• Versions courant continu avec moteur pas à pas à commande quartz Totalisateurs jusqu'à 99 999,99 heures
• Indicateur de fonctionnement

Forme de construction BZ 142-1, BZ 143-1:

Appareils encastrables en façade de tableaux avec fixation par encliquetage ou par bride de serrage pour des épaisseurs de parois maximum 10 mm d'épaisseur - Connexion par bornes ou par cosses 6,3 mm

• Avec embase pour montage mural en saillie (cache-bornes nécessaire)
• Embase enclipsable sur rail 35 mm (DIN EN 50 022)
• Vis de serrage. Protection contre les contacts accidentels conforme au règlement de prévention des accidents BGV A2 (VBG 4)
• Boîtier couleur gris anthracite

Forme de construction BZ 145

• Compteur d'heures de fonctionnement à moteur synch. Totalisateur jusqu'à 99 999,9 heures Boitier normalisé 45 × 35 × 60 mm selon DIN 43 880 Fixation rapide pour rail profilé 35 mm (DIN EN 50022)
• Montage mural en saillie avec cache-bornes supplémentaire, plombable
• Encastrement en façade d'amiante avec kit de montage n° 907 0 001
• Protection contre les contacts accidentels conforme au règlement de prévention des accidents BGV A3
• Vis de serrage impossibles à perdre

Caractéristiques techniques communes :

Tension nominale : 230 V~, ±10 %

Tension spéciale : voir annexe

Frequence:50Hz

Consommation propre : env. 1 VA

Température ambiante admissible :

BZ 142/143: -20^ +70^

BZ 145: -30°C... +70°C

Gamme de comptage :

99 999,99 heures sans remise à zéro

Taille de chiffres: 1,5 × 3,5 ~mm (avec loupe 4 mm),

blanc sur noir, décimales rouges sur blanc

Classe de protection : Il selon EN 60335-1

si montage conforme

Type de protection BZ 142/143 :

IP 65 selon EN 60529 en cadre de façon

Type de protection BZ 145 :

IP 20 selon EN 60 529

Tension d'essai de choc :

2500 V~ avec contact mis à la masse

Poids BZ 142/143: env.50g

Poids BZ 145: env.70g

Dimensions selon DIN 43 880

Type	Plage de comptage	Montage	Cotes façade en mm	Découpe en mm	Référence de commande
BZ 142-1	99.999,99 h	Appareil encasable en façade de tableau électrique ou fixation sur rail DIN (n° 907 0 043) ou avec bride de serrage	48 x 48	46 x 46	142 0 721
Panneau 72 x 72 mm pour BZ 142-1					907 0 074
Panneau 55 x 55 mm pour BZ 142-1					907 0 041
BZ 142-3	99.999,99 h	Embase comprise (n° 907 0 042) enclipsable sur rail normalisé 35 mm	48 x 48	46 x 46	142 0 723
Un cache-bornes supplémentaire est nécessaire pour un montage mural en saillie					907 0 075
BZ 143-1	99.999,99 h	Appareil encasable en façade de tableau électrique ou fixation sur rail DIN (n° 907 0 043) ou avec bride de serrage	52 x 52	46 x 46 ou Ø 50	143 0 721
BZ 145	99.999,9 h	Appareil encasable en distributeur électrique avec clips pour rail 35 mm	35 x 45	35 x 45 (profondeur 60)	145 0 000
Cache-bornes pour montage en saillie, plombable					907 0 064
