Type de compteur	Compteur horaire digital
Plage de comptage	Jusqu'à 99 999,99 heures
Montage	Montage en façade avec bride de serrage
Dimensions plaque frontale	24 x 48 mm (BZ 146), 48 x 48 mm (BZ 147)
Découpe d'encastrement	22 x 45 mm (BZ 146), 45 x 45 mm (BZ 147)
Alimentation	110-240 V CA, ±10 %
Fréquence	50-60 Hz
Puissance consommée	0,77-3,6 VA
Température ambiante admissible	-30 °C à +70 °C
Indice de protection	IP 65
Classe de protection	Conforme EN 61110 en montage conforme aux instructions
Affichage	Écran LCD contrasté 7 chiffres
Fonction mémoire	Mémoire EEPROM pour conservation des heures
Fixation	Par bride de serrage pour épaisseur de parois max. 5 mm
Poids	Environ 39 g (BZ 146), 57 g (BZ 147)

FOIRE AUX QUESTIONS - BZ 147 THEBEN

Comment installer le THEBEN BZ 147 ?

Assurez-vous de couper l'alimentation électrique avant l'installation. Suivez les instructions du manuel pour le câblage et le montage sur le mur.

Le THEBEN BZ 147 ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment régler la minuterie du THEBEN BZ 147 ?

Utilisez le bouton de réglage pour choisir le temps désiré. Consultez le manuel pour des instructions détaillées sur les différentes options de minuterie.

Le THEBEN BZ 147 fonctionne-t-il avec des ampoules LED ?

Oui, le THEBEN BZ 147 est compatible avec les ampoules LED, mais assurez-vous de respecter les spécifications de charge recommandées.

Que faire si le THEBEN BZ 147 ne respecte pas le temps de minuterie réglé ?

Vérifiez que la tension d'alimentation est adéquate et que les connexions sont sécurisées. Un dysfonctionnement peut également nécessiter un remplacement.

Comment réinitialiser le THEBEN BZ 147 aux paramètres d'usine ?

Pour réinitialiser, coupez l'alimentation, puis maintenez le bouton de réinitialisation enfoncé pendant 10 secondes après avoir rétabli l'alimentation.

Le THEBEN BZ 147 est-il étanche ?

Le THEBEN BZ 147 n'est pas conçu pour une utilisation en extérieur sans protection. Assurez-vous de l'installer dans un endroit sec.

Où puis-je trouver des pièces de rechange pour le THEBEN BZ 147 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou directement sur le site web du fabricant.

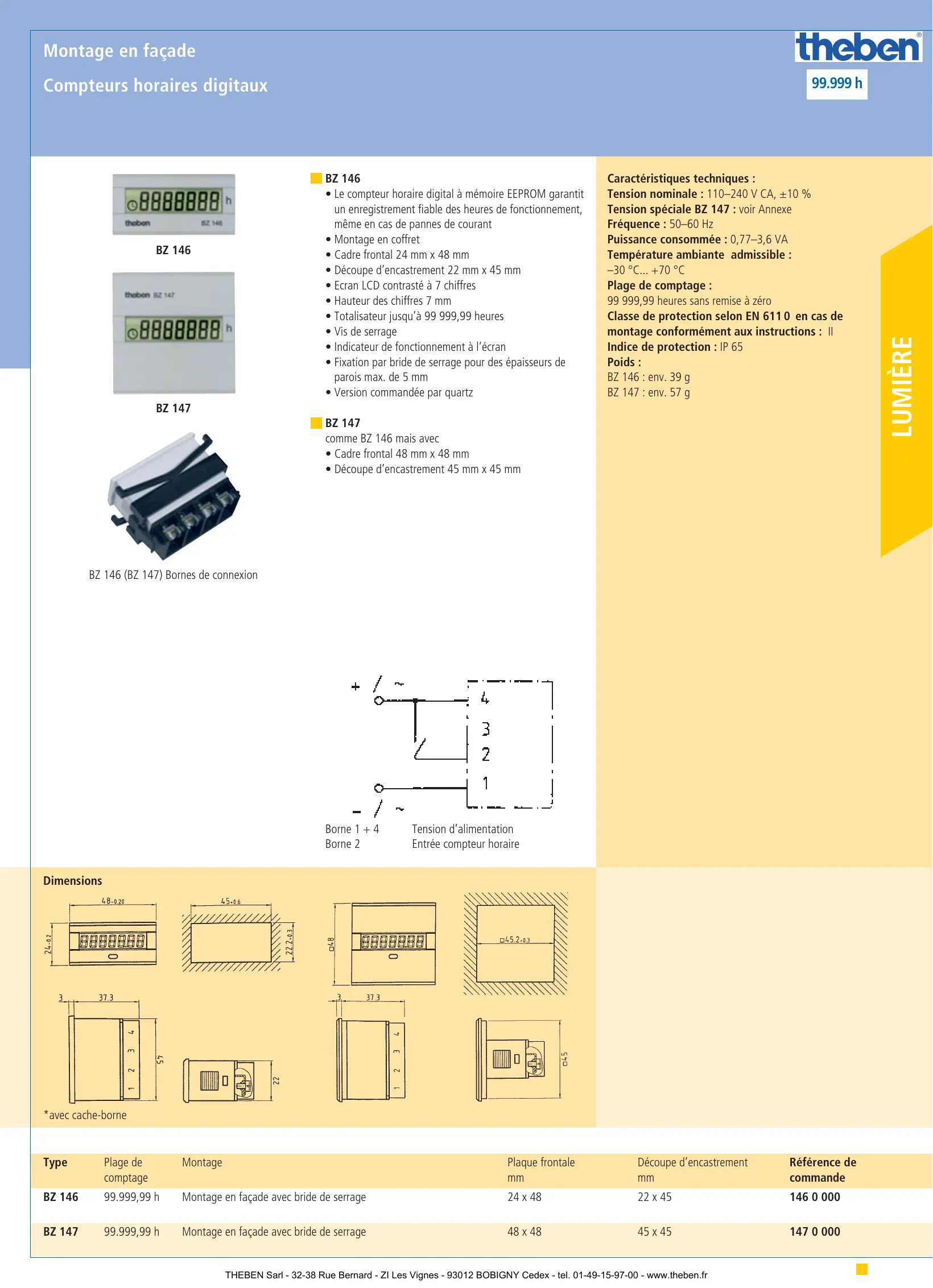

MODE D'EMPLOI BZ 147 THEBEN

• Le compteur horaire digital à mémoire EEPROM garantit un enregistrement fiable des heures de fonctionnement, même en cas de panne de courant
• Montage en coffret
• Cadre frontal 24mm × 48mm
• Découpe d'encastrement 22mm × 45mm
• Ecran LCD contrasté à 7 chiffres
• Hauteur des chiffres 7 mm. Totalisateur jusqu'à 99 999,99 heures.
• Vis de serrage
• Indicateur de fonctionnement à l'écran Fixation par bride de serrage pour des épaisseurs de parois max. de 5 mm
• Version de commande par quartz

comme BZ 146 mais avec

• Cadre frontal 48mm × 48mm
• Découpe d'encastrement 45mm × 45mm

Borne 1 + 4 Borne 2 Tension d'alimentation Entrée compteur horaire

\section*{Caractéristiques techniques}

Tension nominale : 110–240 V CA, ±10 %

Tension spéciale BZ 147 : voir Annexe

Fréquence:50-60Hz

Puissance consommée:0,77-3,6 VA

Température ambiantе admissible :

-30°C…+70°C

Plage de comptage :

99 999,99 heures sans remise à zéro

Classe de protection selon EN 6110 en cas de

montage conformément aux instructions : Il

Indices de protection : IP 65

Poids :

BZ 146: env.39g

BZ 147: env.57g

Dimensions

*avec cache-borne

Type	Plage de comptage	Montage	Plaque frontale mm	Découpe d'encastrement mm	Référence de commande
BZ 146	99.999,99 h	Montage en façade avec bride de serrage	24 x 48	22 x 45	146 0 000
BZ 147	99.999,99 h	Montage en façade avec bride de serrage	48 x 48	45 x 45	147 0 000
