BZ 142 2 - Compteur horaire digital THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur horaire digital
Marque	THEBEN
Modèle	BZ 142 2
Dimensions (façade)	48 x 48 mm
Poids	Env. 50 g
Alimentation nominale	230 V~, 50 Hz
Tolérance de tension	±10%
Consommation propre	Env. 1 VA
Gamme de comptage	99 999,99 heures
Type d'affichage	Numérique, chiffres blancs sur fond noir
Taille des chiffres	1,5 x 3,5 mm
Température ambiante	-20°C à +70°C
Type de protection	IP 65
Classe de protection	II
Indicateur de fonctionnement	Oui
Moteur	Synchrone (AC) ou pas à pas (DC)
Montage	Encastrable en façade, sur rail DIN ou en saillie
Connexion	Bornes ou cosses 6,3 mm
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Protection contre les contacts accidentels (BGV A2)
Pièces détachées et réparabilité	Disponibles auprès du fabricant
Fabricant	THEBEN

FOIRE AUX QUESTIONS - BZ 142 2 THEBEN

Comment installer le compteur horaire THEBEN BZ 142 2 ?

L'installation peut se faire de plusieurs manières : encastrement en façade de tableau électrique avec fixation par encliquetage ou bride de serrage, montage sur rail DIN (35 mm) via une embase, ou montage mural en saillie avec un cache-bornes supplémentaire. Assurez-vous que l'alimentation est coupée avant toute intervention.

Quelle est la plage de température de fonctionnement ?

La température ambiante admissible est de -20°C à +70°C pour les modèles BZ 142/143. Veillez à respecter cette plage pour garantir un fonctionnement fiable.

Comment lire l'affichage des heures ?

L'affichage est numérique avec des chiffres blancs sur fond noir. Les décimales sont en rouge sur fond blanc. La taille des chiffres est de 1,5 x 3,5 mm, avec une loupe intégrée pour une lecture facilitée. Le compteur totalise jusqu'à 99 999,99 heures sans remise à zéro.

Quelle est la consommation électrique de l'appareil ?

La consommation propre est d'environ 1 VA. Cette faible consommation permet une utilisation économique.

Peut-on remettre le compteur à zéro ?

Non, le modèle BZ 142 2 n'est pas équipé d'une fonction de remise à zéro. La gamme de comptage est de 99 999,99 heures sans remise à zéro. Pour une remise à zéro, il faut consulter les modèles spécifiques.

Quels types de montage sont possibles ?

Plusieurs options de montage sont disponibles : encastrement en façade de tableau (découpe 46 x 46 mm), montage sur rail DIN 35 mm via l'embase fournie (BZ 142-3), ou montage mural en saillie avec cache-bornes supplémentaire. La fixation par bride de serrage est également possible pour des parois jusqu'à 10 mm d'épaisseur.

Quelle est la tension d'alimentation requise ?

La tension nominale est de 230 V~ avec une tolérance de ±10% et une fréquence de 50 Hz. Des tensions spéciales sont possibles sur demande (voir annexe de la notice).

Que signifie l'indicateur de fonctionnement ?

L'indicateur de fonctionnement est un voyant qui s'allume lorsque le compteur est sous tension et en fonctionnement. Il permet de vérifier visuellement que l'appareil est actif.

Comment entretenir le compteur horaire ?

Pour l'entretien, nettoyez l'appareil avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez périodiquement les connexions et l'état général.

Où trouver des pièces de rechange ?

Les pièces de rechange et accessoires (comme les caches-bornes, brides de serrage, etc.) sont disponibles auprès du fabricant THEBEN ou de ses distributeurs agréés. Consultez la notice pour les références exactes.

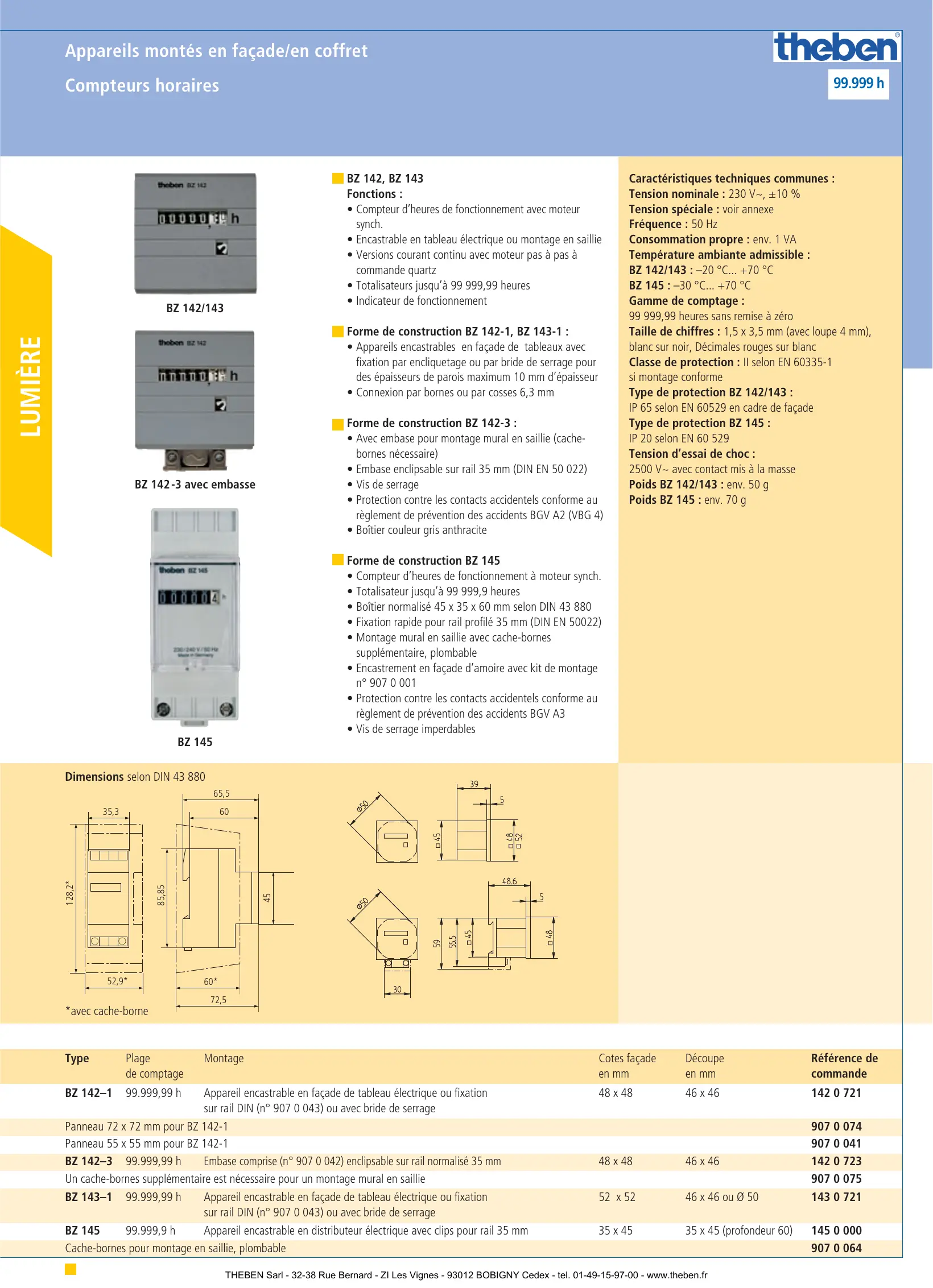

MODE D'EMPLOI BZ 142 2 THEBEN

BZ 142-3 avec embase

BZ 145

Fonctions :

• Compteur d'heures de fonctionnement avec moteur synchrone.
• Encastrable en tableau électrique ou montage en saillie
• Versions courant continu avec moteur pas à pas à commande quartz. Totalisateurs jusqu'à 99 999,99 heures.
• Indicateur de fonctionnement

Forme de construction BZ 142-1, BZ 143-1:

Appareils encastrables en façade de tableaux avec fixation par encliquetage ou par bride de serrage pour des épaisseurs de parois maximum 10 mm d'épaisseur - Connexion par bornes ou par cosses 6,3 mm

• Avec embase pour montage mural en saillie (cache-bornes nécessaire)
• Embase enclipsable sur rail 35 mm (DIN EN 50 022)
• Vis de serrage. Protection contre les contacts accidentels conforme au règlement de prévention des accidents BGV A2 (VBG 4)
• Boîtier couleur gris anthracite

Forme de construction BZ 145

• Compteur d'heures de fonctionnement à moteur synch. Totalisateur jusqu'à 99 999,9 heures Boitier normalisé 45 × 35 × 60 mm selon DIN 43 880 Fixation rapide pour rail profilé 35 mm (DIN EN 50022)
• Montage mural en saillie avec cache-bornes supplémentaire, plombable
• Encastrement en façade d'amiante avec kit de montage n° 907 0 001
• Protection contre les contacts accidentels conforme au règlement de prévention des accidents BGV A3
• Vis de serrage impossibles à perdre

Caractéristiques techniques communes :

Tension nominale : 230 V~, ±10 %

Tension spéciale : voir annexe

Frequence:50Hz

Consommation propre : env. 1 VA

Température ambiante admissible :

BZ 142/143: -20^ +70^

BZ 145: -30°C... +70°C

Gamme de comptage :

99 999,99 heures sans remise à zéro

Taille de chiffres: 1,5 × 3,5 ~mm (avec loupe 4 mm),

blanc sur noir, décimales rouges sur blanc

Classe de protection : Il selon EN 60335-1

si montage conforme

Type de protection BZ 142/143 :

IP 65 selon EN 60529 en cadre de façon

Type de protection BZ 145 :

IP 20 selon EN 60 529

Tension d'essai de choc :

2500 V~ avec contact mis à la masse

Poids BZ 142/143: env. 50g

Poids BZ 145: env. 70g

Dimensions selon DIN 43 880

Type	Plage de comptage	Montage	Cotes façade en mm	Découpe en mm	Référence de commande
BZ 142-1	99.999,99 h	Appareil encasable en façade de tableau électrique ou fixation sur rail DIN (n° 907 0 043) ou avec bride de serrage	48 x 48	46 x 46	142 0 721
Panneau 72 x 72 mm pour BZ 142-1					907 0 074
Panneau 55 x 55 mm pour BZ 142-1					907 0 041
BZ 142-3	99.999,99 h	Embase comprise (n° 907 0 042) enclipsable sur rail normalisé 35 mm	48 x 48	46 x 46	142 0 723
Un cache-bornes supplémentaire est nécessaire pour un montage mural en saillie					907 0 075
BZ 143-1	99.999,99 h	Appareil encasable en façade de tableau électrique ou fixation sur rail DIN (n° 907 0 043) ou avec bride de serrage	52 x 52	46 x 46 ou Ø 50	143 0 721
BZ 145	99.999,9 h	Appareil encasable en distributeur électrique avec clips pour rail 35 mm	35 x 45	35 x 45 (profondeur 60)	145 0 000
Cache-bornes pour montage en saillie, plombable					907 0 064
