Type de produit	Caisson de basses actif
Marque	Triangle
Modèle	Thetis 280
Dimensions (L x H x P)	400 x 430 x 450 mm
Poids	23 kg
Alimentation	220-240 V AC, 50/60 Hz
Amplification intégrée	300 W RMS
Haut-parleur	1 x 280 mm (11 pouces) à membrane papier
Réponse en fréquence	30 Hz - 120 Hz
Fréquence de coupure	Variable de 40 Hz à 120 Hz
Phase	Commutable 0°/180°
Entrées	Ligne RCA (L/R), entrée haut-niveau (bornier)
Sorties	Sortie ligne filtrée (RCA)
Fonctionnalités	Commutation auto/on, réglage de volume
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'humidité ; débrancher avant nettoyage
Pièces détachées et réparabilité	Fusible accessible ; haut-parleur remplaçable par un professionnel

FOIRE AUX QUESTIONS - Thetis 280 TRIANGLE

Comment brancher le caisson de basses Triangle Thetis 280 ?

Utilisez une prise RCA depuis la sortie subwoofer de votre amplificateur ou une connexion haut-niveau via les borniers. Réglez la fréquence de coupure et le volume selon vos préférences.

Que faire si le caisson ne s'allume pas ?

Vérifiez le câble d'alimentation, l'interrupteur et le fusible arrière. Si le fusible est grillé, remplacez-le par un modèle identique (généralement T2A/250V).

Comment régler la fréquence de coupure ?

Tournez le potentiomètre Frequency entre 40 et 120 Hz. Ajustez pour que le caisson se fonde avec les enceintes principales sans chevauchement.

À quoi sert le commutateur de phase ?

Le commutateur 0°/180° permet d'inverser la polarité du caisson pour améliorer l'intégration dans la pièce et éviter les annulations de basses.

Le caisson émet un ronflement, que faire ?

Assurez-vous que tous les câbles sont bien blindés et que le caisson n'est pas branché sur la même prise que des appareils bruyants. Vérifiez aussi la masse.

Puis-je utiliser le Thetis 280 dans un home cinéma ?

Oui, il convient parfaitement. Connectez-le à la sortie dédiée de votre amplificateur home cinéma et réglez la coupure vers 80 Hz.

Quelle est la puissance recommandée pour l'amplificateur ?

Le caisson possède un amplificateur intégré de 300 W RMS. Assurez-vous que votre amplificateur principal peut délivrer un signal de niveau ligne suffisant.

Comment nettoyer le caisson de basses ?

Dépoussiérez avec un chiffon doux et sec. N'utilisez jamais de produits chimiques ou d'eau. Pour la grille, un aspirateur à faible puissance peut être utilisé.

Le haut-parleur peut-il être remplacé ?

Oui, mais l'opération doit être effectuée par un professionnel. Contactez le service après-vente Triangle pour commander une pièce d'origine.

Où trouver le manuel d'utilisation complet ?

Le manuel original est disponible au format PDF sur notice-facile.com ou sur le site officiel de Triangle.

MODE D'EMPLOI Thetis 280 TRIANGLE

Mode d'emploi - Français 7

- Déballage 8

- Précautions d'installation 8

- Branchements 10

- Mise sous tension 12

- En cas de pannes 14

Félicitation pour l'achat de votre caisson de basse TRIANGLE.

Afin de profiter de votre achat au maximum, nous vous proposons un enregistrement de votre produit. Cet enregistrement vous permettra de bénéficier des conseils de nos équipes, de recevoir des offres spéciales et d'obtenir une garantie de 2 ans sur votre caisson TRIANGLE.

1- Enregistrement en ligne

Rien de plus simple, vous pouvez vous enregistrer en deux clics à l'adresse suivante : http://register.trianglehifi.com/

2- Enregistrement par coupon de garantie

Si vous souhaitez vous enregistrer via le coupon de garantie, il vous faut compléter le bon et nous l'expédier à l'adresse suivante :

TRIANGLE DISTRIBUTION FRANCE

41 Rue Borie

33300 Bordeaux FRANCE

Note sur la garantie

Votre caisson TRIANGLE bénéficie d'une garantie de 2 ans. Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre caisson, résultant de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après l'enregistrement en ligne ou la réception du coupon de garantie par la société TRIANGLE. Elle n'est pas transmissible en cas de revente dudit produit. De plus elle cesserait de plein droit en cas de panne resultant d'un mauvais traitement ou d'une mauvaise manipulation.

Sont exclus de la garantie :

• Bobine brulée par excès de puissance
• Toute panne résultant d'une utilisation à des fins professionnelles (sonorisation, public adress etc.)
• Toute panne résultant d'un stockage dans une pièce trop humide
• Membrane crevée ou arrachée
• Suspension déchirée
• Toute panne résultant d'un choc mécanique (chute, écrasement, etc.)
• Toute panne résultant de l'intervention d'une personne non habilitée par TRIANGLE
• Impacts sur l'ébénisterie (rayures, écrasement, chocs divers)

Nom de l'acheteur / Buyer's name :

Email :

Adresse personnelle / Personal Adress :

Date d'achat / Date of purchase : Nom du revendeur / Reseller's name :

Modèle / Model : N° Série / Serial Number :

1er produit TRIANGLE / 1st TRIANGLE model : Oui/Yes Non/No □

Précédent modèle TRIANGLE / Previous TRIANGLE model :

J'ai choisi le matériel TRIANGLE pour la raison suivante / I choose TRIANGLE product for the following reason :

Conseil d'amis / Friend's
Conseil d'un revendeur / Dealer's advice
Démonstration lors d'une exposition / Demonstration during an exhibition
Recommendation d'un journal ou site spécialisé / Recommendation from a magazine or website
Lequel / which one :

MODE D'EMPLOI

FRANÇAIS

Déballage

Ouvrir le carton et retirer toutes les agrafes, puis sortir le caisson de grave.

Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur. Votre caisson utilise des matériaux précieux, il est recommandé de manipuler ce dernier avec précaution et d'utiliser un chiffon sec et non pelucheux pour tout nettoyage.

Avant de jeter les emballages, vérifiez qu'il ne reste rien à l'intérieur.

PRECAUTIONS D'INSTALLATION

Avant l'installation

Avant de procéder à tout branchement sur votre installation, mettez tous les appareils hors tension. Veillez toujours à mettre l'interrupteur sur OFF avant de retirer ou de brancher des câbles de connexion. Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

Déplacement de l'appareil

Toujours débrancher le cordon d'alimentation et déconnecter les câbles de connexion entre tous les autres composants audio lors du déplacement de l'appareil. Ceci afin d'éviter un court-circuit ou l'endommagement des prises et des câbles de connexion.

Avant de mettre l'appareil en marche

Vérifiez une dernière fois si toutes les connexions sont bonnes et si les boutons de volume sont au minimum.

Emplacements à éviter

Evitez de placer votre caisson à proximité des lieux humides, exposé à un ensoleillement excessif, et placez-le dans un endroit tempéré.

Recyclage

Protection de l'environnement : Votre produit contient de nombreux matériaux valorisables ou recyclables. Utilisez pour ce produit des points de collecte.

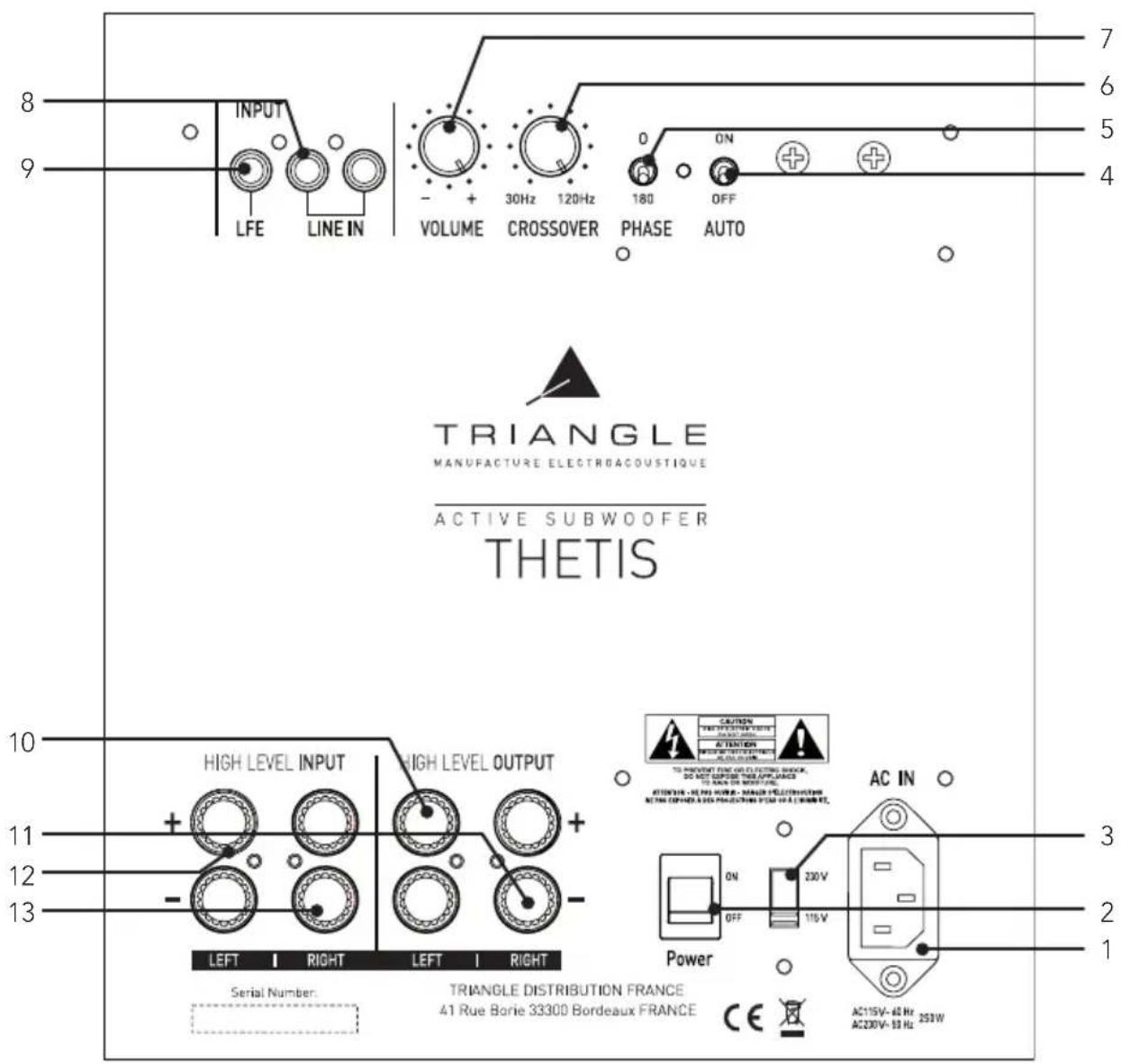

Descriptif

1 - Prise secteur
2 - Marche / Arrêt
3 - Selection Tension
4 - Auto ON / OFF
5 - Selection Phase, 0-180°
6 - Réglage de la fréquence de coupure
7 - Volume

8 - Entrée bas niveau
9 - Entrée bas niveau sans filtrage
10 - Sortie haut niveau L (gauche)
11 - Sortie haut niveau R (droit)
12 - Entrée haut niveau L (gauche)
13 - Entrée haut niveau R (droit)

Branchements

Avant de procéder à tout branchement sur votre installation, mettez tous les appareils hors tension. En cas de doute sur le mode de raccordement pour votre installation, nous vous conseillons de contacter votre revendeur agréé.

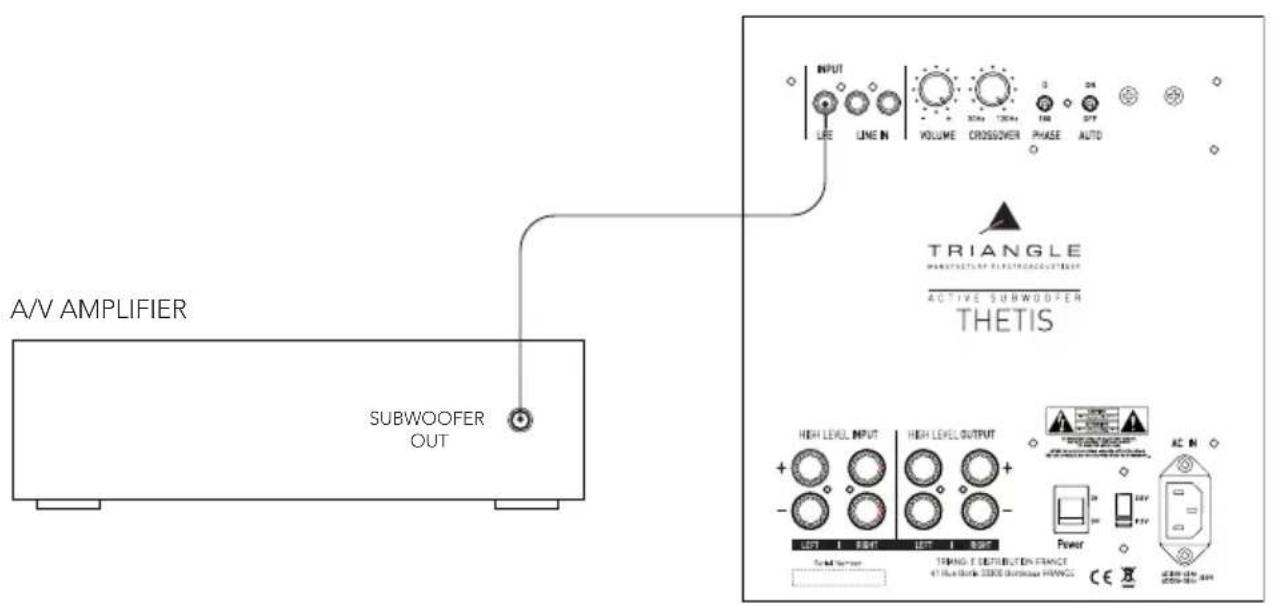

Branchement à un amplificateur audio-vidéo multi-canaux

Utilisez la sortie SUBWOOFER de votre amplificateur (connecteur RCA), et reliez celle-ci à une des deux entrées (R ou L) Line-IN (bas niveau) ou LFE de votre caisson.

Lors d'un branchement sur une des prises Line-IN, les réglages des fréquences de coupure se feront directement sur le subwoofer (Crossover).

Dans le cas de l'utilisation de l'entrée LFE sur le subwoofer, les réglages des fréquences de coupure se feront dans le menu de votre amplificateur AV (voir le manuel d'utilisation de votre appareil).

Branchement à un amplificateur stéréo

Vous pouvez utiliser :

- Soit une sortie PRE-OUT (R+L) de votre préamplificateur ou de votre amplificateur intégré stéréo (voir le manuel d'utilisation de votre appareil) et la relier aux entrées Line-IN (bas niveau de votre caisson).

- Soit les entrées haut niveau du caisson qui permettent de se connecter directement sur les sorties haut parleurs de votre amplificateur stéréo. Pour cela utilisez du câble de qualité hi-fi. Lors du branchement, il est primordial pour la cohérence du résultat final, de veiller à bien respecter les polarités : bornes rouges + du caisson sur les bornes + de votre amplificateur, de même, les bornes noires - du caisson sur les bornes - de votre amplificateur.

Mise sous tension

La mise sous tension s'effectue de la manière suivante :

• Vérifiez une dernière fois si toutes les connexions sont bonnes et si le bouton de volume de votre amplificateur est au minimum.
• Connectez la prise secteur (après avoir vérifié que votre tension secteur correspond bien à celle de l'appareil 230V ou 120V).
• Choisissez la position de l'interrupteur de sélection Auto sur ON pour activer la mise en route automatique, ou sur OFF pour désactiver sa mise en route automatique et utiliser la télécommande pour allumer le caisson. Lors de l'utilisation de cette fonction, le caisson de base se mettra automatiquement en veille si aucun signal n'est reçu.
• Basculez l'interrupteur ON/Off sur «ON».
• Réglez les boutons de volume, de fréquence et de phase (voir la section Réglages).

Remarque : Coupez l'alimentation du caisson au moyen de l'interrupteur secteur lorsqu'il n'est pas utilisé pendant plusieurs jours.

Placement et réglages

Placez votre caisson de grave dans la zone d'écoute avant (si possible entre les deux enceintes principales) pour une meilleure restitution sonore.

Ce caisson peut s'associer parfaitement avec n'importe quel type d'enceinte.

Le réglage idéal est celui qui correspond à une reproduction des graves réaliste et s'harmonisant le plus possible avec vos enceintes principales. On ne doit pas «sentir» le caisson, les graves doivent sembler venir des enceintes principales.

L'utilisation du commutateur d'inversion de phase peut s'avérer utilise dans la recherche du résultat optimal. Ce commutateur a pour fonction d'inverser la phase des signaux acoustiques émis par le caisson de grave. En fonction du positionnement du caisson dans la pièce d'écoute par rapport aux enceintes principales, l'inversion de la phase du caisson peut aider à retrouver une meilleure cohérence dans la réponse globale du système aux fréquences graves.

Nous vous recommandons de procéder à différents essais afin de trouver le réglage qui vous satisfera le plus. Vous pouvez utiliser une piste que vous connaissez bien et étuder le comportement du résultat en fonction de vos goûts et de vos aspirations.

Utilisation du filtrage interne au caisson

Le réglage d'accord en fréquence avec les enceintes principales se fait à l'aide du potentiomètre «CROSSOVER». Le réglage s'effectue dans la plage de fréquence contenue entre 30Hz et 120Hz.

Les premiers essais s'effectueront en positionnant le potentiomètre de réglage entre 30Hz et 80Hz avec des enceintes principales de gros volume, entre 80 et 120Hz pour des enceintes de petit volume.

Pour rendre cette fonction active, il faut connecter le subwoofer à l'aide de l'entrée «Line-IN».

Utilisation du filtrage de l'ampli A/V

Vous pouvez utiliser votre amplificateur A/V (si celui-ci le permet) pour le filtrage des fréquences graves du caisson. Positionnez le bouton de volume au 3/4. C'est à partir de votre amplificateur A/V que vous effectuerez les réglages (reportez-vous à la notice d'utilisation de votre appareil à la rubrique réglage du mode subwoofer et de la fréquence de croisement).

L'entrée à utiliser sur votre caisson est LFE (entrée RCA Jaune). Ainsi, le signal ne passe pas par le filtrage intégré au caisson, mais directement à l'amplification.

Utilisation de la télécommande

La télécommande vous permet la mise en route et l'extinction de votre caisson, ainsi que le réglage de niveau. Le caisson de basse est équipé d'un système de vumètre à LED, 9 positions de volume sont possibles pour le réglage du niveau. Quand vous utilisez la télécommande, toujours diriger cette dernière vers le récepteur situé en façade du caisson.

ATTENTION

Ne jamais ouvrir le caisson sous peine de risques d'éléctrocution. Bien vérifier que la tension secteur correspond à celle de l'appareil (230V ou 120V). Une inversion de tension peut déteriorer le matériel.

En cas de panne

Si l'appareil ne fonctionne pas correctement, vérifiez les points énumérés ci dessous. Si le problème persiste, il peut y avoir un mauvais fonctionnement. Débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

OBSERVATION CAUSE SOLUTION
Le caisson ne fonctionne pas Il	n'y a pas de tension qui alimente votre caisson	Vérifiez dans l'ordre:- si l'interrupteur AUTO est sur ON ou OFF- si le câble secteur est branché- si la prise secteur est fonctionnelle
Le caisson ne produit aucun son	Il n'y a pas de signal en entrée de votre caisson	Vérifiez dans l'ordre:- si le caisson est bien relié à votre amplificateur- si votre amplificateur A/V ou stéréo est allumé- Si votre amplificateur A/V ou stéréo dispose d'une source musicale qui est en fonction (CD, DVD ...)- SI le signal envoyé par l'amplificateur A/V n'est pas trop faible ou si la fonction subwoofer n'est pas sur NO (voir le manuel de votre appareil)
Le niveau sonore est faible, bien que le bouton de volume du caisson soit au maximum	Mauvais réglage sur l'amplificateur A/V	Vérifiez les réglages du subwoofer au niveau de l'amplificateur A/V (voir manuel de votre appareil)
Le caisson de grave se coupe sur les fortés	Le niveau sonore demandé au caisson est trop important et la protection intégrée à l'électronique entre en fonctionnement	Diminuez le niveau sonore (soit sur l'amplificateur A/V, soit sur le caisson)

Pour plus d'informations concernant votre système ou son installation, vous pouvez consulter notre site internet :

http://trianglehifi.com/
