| Type de produit | Compteur de vélo sans fil |
| Caractéristiques techniques principales | Affichage de la vitesse, distance, temps, et calories brûlées |
| Alimentation électrique | Batterie CR2032 |
| Dimensions approximatives | 75 x 40 x 20 mm |
| Poids | 50 g |
| Compatibilités | Compatible avec la plupart des vélos standards |
| Type de batterie | Batterie au lithium |
| Tension | 3 V |
| Fonctions principales | Vitesse actuelle, vitesse moyenne, vitesse maximale, distance totale, temps de trajet |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le fabricant |
| Sécurité | Utiliser conformément aux instructions pour éviter les dommages |
| Informations générales utiles | Installation facile, instructions incluses dans le manuel |
FOIRE AUX QUESTIONS - COMPTEUR 1009 STS SIGMA SPORT
Questions des utilisateurs sur COMPTEUR 1009 STS SIGMA SPORT
Pour régler l'heure sur votre compteur de vélo SIGMA SPORT COMPTEUR 1009 STS, suivez ces étapes simples :
- Allumez le compteur en appuyant sur le bouton principal.
- Accédez au mode de réglage en maintenant enfoncé le bouton SET ou MODE jusqu'à ce que l'affichage commence à clignoter, indiquant que vous êtes en mode réglage.
- Réglez les heures en utilisant les boutons + ou - pour augmenter ou diminuer la valeur.
- Validez et passez aux minutes en appuyant à nouveau sur le bouton SET ou MODE.
- Réglez les minutes de la même manière avec les boutons + ou -.
- Confirmez le réglage en appuyant une dernière fois sur SET ou MODE pour enregistrer l'heure.
- Quittez le mode réglage automatiquement ou en appuyant sur un bouton dédié comme EXIT si disponible.
Votre compteur affichera désormais l'heure correcte. Assurez-vous également de vérifier si le format 12h/24h est modifiable selon vos préférences lors du réglage.
Pour configurer votre compteur de vélo SIGMA SPORT COMPTEUR 1009 STS afin d'afficher les distances en kilomètres, suivez les étapes suivantes :
- Allumez le compteur en appuyant sur le bouton principal.
- Accédez au mode de réglage en appuyant plusieurs fois sur le bouton MODE jusqu'à atteindre le menu de configuration.
- Recherchez l'option d'unité de mesure, souvent indiquée par "UNIT" ou "UNITÉ".
- Changez l'unité en sélectionnant "km" pour les kilomètres à l'aide des boutons disponibles.
- Confirmez et enregistrez ce réglage en appuyant sur le bouton de confirmation ou MODE.
- Retournez à l'écran principal pour vérifier que les distances s'affichent désormais en kilomètres.
Cette procédure permet d'adapter votre compteur à l'unité métrique, facilitant ainsi la lecture et l'analyse de vos données de parcours.
Téléchargez la notice de votre Compteur de vélo au format PDF gratuitement ! Retrouvez votre notice COMPTEUR 1009 STS - SIGMA SPORT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil COMPTEUR 1009 STS de la marque SIGMA SPORT.
MODE D'EMPLOI COMPTEUR 1009 STS SIGMA SPORT

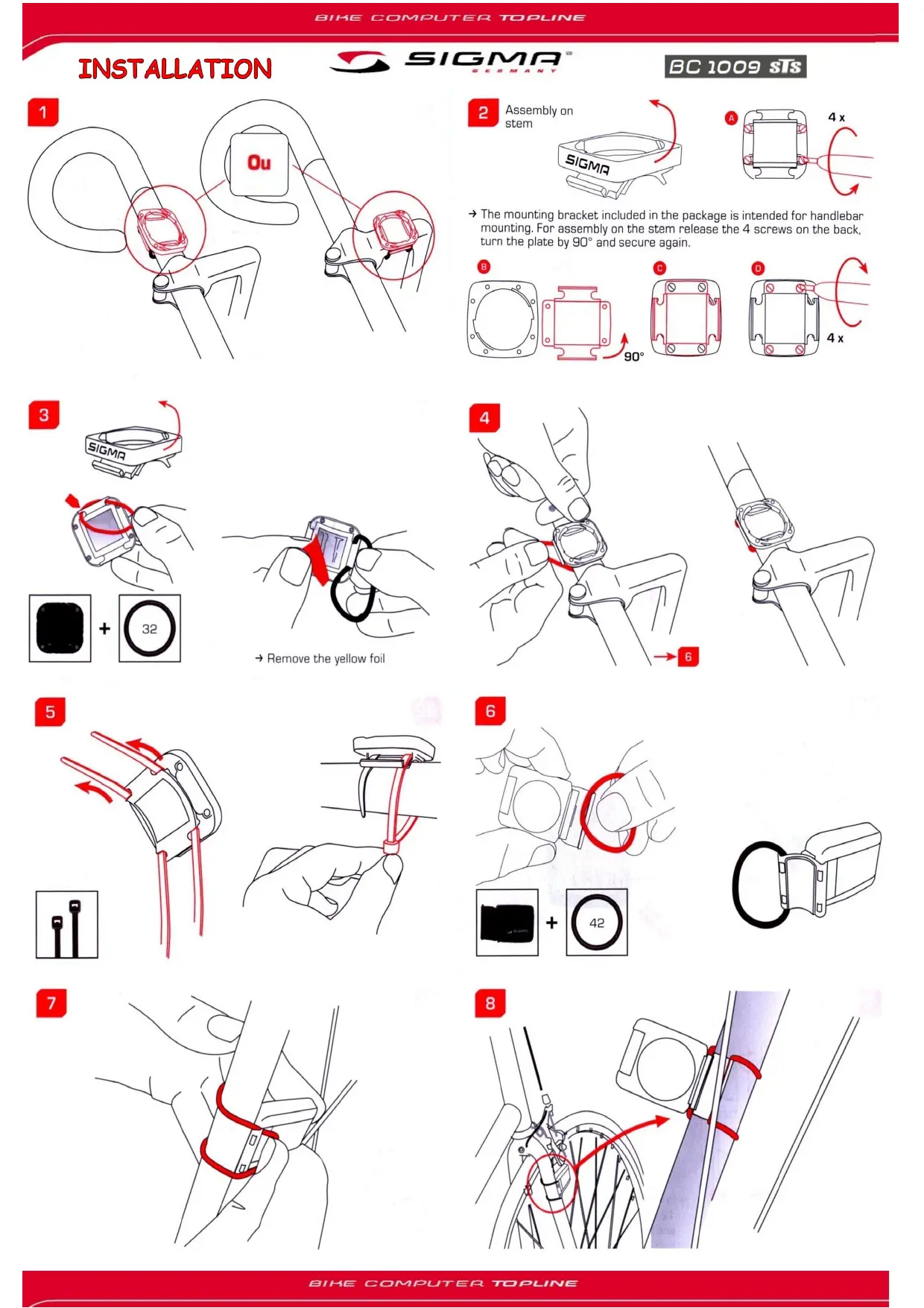

Les illustrations relatives aux instructions de montage se trouvent sur le dépliant joint! Le support peut être monté au moyen d'un serre-câbles (mise en place permanente) ou d'anneaux toriques.
Guidon ou cadre?
Montage sur le cadre : le support fourni est prévu pour un montage sur le guidon.
Pour monter ce support sur le cadre, desserrer les 4 vis sur sa face arrière, tourner la plaque et desserrer les vis. Retirer le film jaune.
Le logo SIGMA doit toujours être devant.
Émetteur de vitesse peuvent être montés au moyen de serre-câbles
(montage permanent) ou d'anneaux toriques.
Pour pouvoir atteindre plus facilement les 12mm, placer l'anneau
et le capteur plus près du moyeu.
6 Réglages de base
SET>3sec.
Maintenir la touche SET enfoncée 3 secondes jusqu'à ce que la LANGUE définie (anglais) apparaisse dans l'affichage (SETTINGS OPEN (REGLAGES OPEN) clignote).
Passer à l'affichage ENGLISH au moyen de la touche MODE 1. Appuyer brièvement sur la touche SET. L'affichage clignote. Régler la langue souhaitée à l'aide de la touche RESET/MODE 2. Confirmer par la touche SET. SET OK apparait à l'écran.
1 Contenu

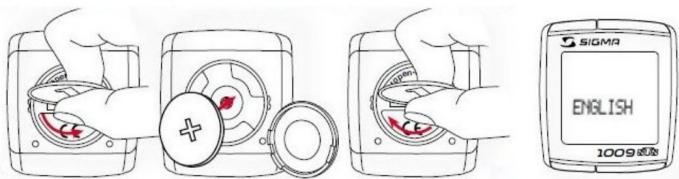

3 Mise en service
Le BC 1009 STS est fourni sans pile afin de limiter la consommation d'énergie. Mettre la pile en place en ouvrant le couvercle du compartment à piles au moyen d'une piece de monnaie. ÀpRES avoir mis la pile en place, refermer le couvercle au moyen d'une piece de monnaie. L'affichage passae automatiquement en mode de réglage.
5 Connection
Placer le BC 1009 STS sur son support - Le zéro de la vitesse clignote. Il existe deux façons de synchroniser la vitesse: ① Rouler, en général le récepteur s'est synchronisé avec l'émetteur après 3 à 4 rotations de roue.
Faire tourner la roue avant jusqu'à ce que l'affichage de la vitesse ne clignote plus. Lorsque on sort le BC 1009 STS de son support, la connection est arrêtée. MANY SIGNALS s'affiche: Augmenter la distance par rapport aux autres vélos et appuyer sur une touche quelconque. La connection recommence.
(Lorsque la transmission s'interrrompt pendant le trajet et ne fonctionne plus, enforcer la touche MODE 1 plus de 3 secondes afin d' démarrer la synchronisation manuelle. SYNCH RESET clignote à l'écran.)
Avec la touche MODE 1, sélectionnez la fonction KMH/MPH. → Appuyez brièvement sur la touche SET. → KMH apparaît dans l'affichage et clignote. → Régler MPH ou KMH à l'aide de la touche RESET/MODE 2. → Confirmer par la touche SET. SET OK apparaît à l'écran. KMH = km, 24h / MPH = mi, 12h.
SET
6.3 Mesurer la roue
Déterminer la valeur correspondant à cette circonférence de roue à partir du tableau "Wheel Size Chart" (voir page suivante). Entrer cette valeur. Alternative: calculer/déterminer WS (Tab. A ou tab. B)
Circonférence de roue

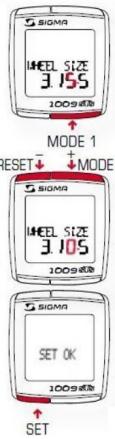

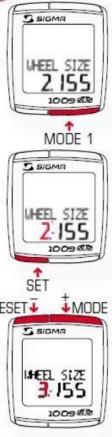

6.5 Réglage de la circonférence de la roue
→ Avec la touche MODE 1, sélectionnez la fonction DIM. ROUE. → Appuyez brièvement sur la touche SET. Le premier chiffre à régler clignote. → Avec la touche MODE 2 ou RESET, régler le chiffre. → Avec la touche MODE 1, passer au chiffre suivant. → Confirmer par la touche SET. SET OK apparaît à l'écran.

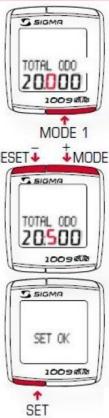

Temps VELO
Réglage identique à la circonférence de la roue. Ici, vous pouvez transférer la distance totale en km, par exemple lors de l'achat de cet appareil, à partir d'un autre compteur. Les minutes peuvent également être indiquées pour la durée totale.
6.9 Quitter les réglages de base
Pour terminer les réglages, maintenir la touche SET 3 secondes appuyée (REGLAGES CLOSE clignote).
Comparaison de la vitesse
Rien ne s'affiche lorsque les vitesses sont quasiment identiques. En cas de vitesse plus faible s'affiche (▼). En cas de vitesse plus élevée s'affiche (▲). L'affichage est effectué pour toutes les fonctions sauf dans les réglages de base.
Déterminer la valeur correspondant à votre circonférence de roue à partir du tableau
| 16 x 1.75 x 2 | kmh mph | |
| 47-305 | 16x1.75x2 | 1272 |
| 47-406 | 20x1.75x2 | 1590 |
| 37-540 | 24x1 3/8 A | 1948 |
| 47-507 | 24x1.75x2 | 1907 |
| 23-571 | 26x1 | 1973 |
| 40-559 | 26x1.5 | 2026 |
| 44-559 | 26x1.6 | 2051 |
| 47-559 | 26x1.75x2 | 2070 |
| 50-559 | 26x1.9 | 2089 |
| 54-559 | 26x2.00 | 2114 |
| 57-559 | 26x2.125 | 2133 |
| 37-590 | 26x1 3/8 | 2105 |
| 37-584 | 26x1 3/8x1 1/2 | 2086 |
| 20-571 | 26x3/4 | 1954 |
| 32-630 | 27x1 |
| 28-630 | 27x1 |
| 40-622 | 28x1.3 |
| 47-622 | 28x1.3 |
| 40-635 | 28x1 |
| 37-622 | 28x1 |
| 18-622 | 700x1 |
| 20-622 | 700x2 |
| 23-622 | 700x2 |
| 25-622 | 700x2 |
| 28-622 | 700x2 |
| 32-622 | 700x3 |
| 37-622 | 700x3 |
| 40-622 | 700x4 |
| kmh |
| mph |
| 2199 |
| 2174 |
| 2224 |
| 2268 |
| 2265 |
| 2205 |
| 2102 |
| 2114 |
| 2133 |
| 2146 |
| 2149 |
| 2174 |
| 2205 |
| 2224 |

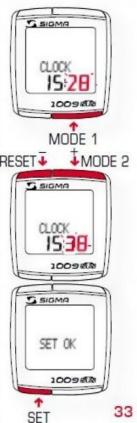

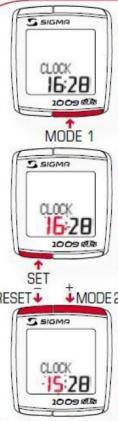

→ Avec la touche MODE 1, sélectionnez la fonction HEURE. → Appuyez brièvement sur la touche SET. L'affichage clignote. → Régler l'heure au'aide de la touche RESET/MODE 2. → À l'aide de la touche MODE 1 passer au réglage des minutes. → Régler l'heure au'aide des minutes RESET/MODE 2. → Régler les minutes à l'aide de la touche RESET/MODE 2.

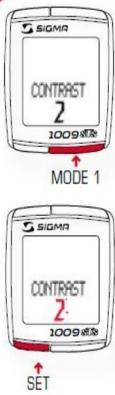

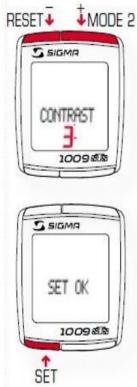

6.8 Réglage contraste
→ Avec la touche MODE 1, sélectionnez la fonction CONTRASTE. → Appuyez brièvement sur la touche SET. L'affichage clignote. → Avec la touche RESET/MODE 2 régler la valeur (1 = faible, 3 = fort). → Confirmez par la touche SET. SET OK apparaît à l'écran.

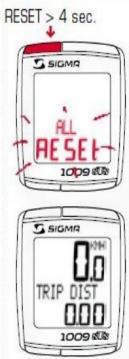

7.1 Remise à zéro

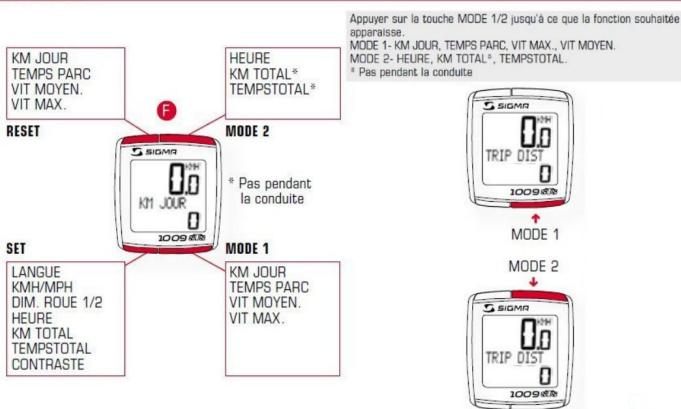

→ Appuyer sur la touche MODE 1 jusqu'à ce que la fonction souhaitée apparaisse. → Appuyer sur la touche RESET. L'affichage clignote. Au bout de 2 secondes, seule la fonction affichée est remise à 0. → En maintenant la touche RESET appuyée 4 secondes, vous mettez à zéro les fonctions suivantes: KM JOUR, TEMPS PARC, VIT MOYEN., VIT MAXI.
7.2 Intervalle d'entretien
L'intervalle d'entretien vous indique lorsque la distance avant l'entretien suivant du vélo a été parcourue.
L'intervalle de service peut uniquement être activé/désactivé ou préprogrammé par suive revende.
7.3 Mode de transport
En cas de transport sur un porte-velos ou dans une voiture (lorsqu'il est enclenché sur son support), le BC 1009 STS doit être placé en mode de transport au moyen du capteur de mouvement intégré. TRANSPORT apparait à l'écran.
Appuyez brièvement sur une touche au besoin pour quitter ce mode.
7.4 Interface PC
Le BC 1009 STS est compatible PC. Les valeurs totales et quotidiennes peuvent être rapidement et facilement chargées sur notre PC après l'achat du Logiciel SIGMA DATA CENTER et de sa station de connexion (art.. 00431). Votre BC 1009 STS peut en outre être réglé rapidement et facilement.
Docking Station
8 Données techniques
| F Vitesse | Default | Max | Min | Units |
| 0,0 | 199,8* | 0,0 | kmh/mph | |
| KM JOUR | 0,00 | 9.999,9 | 0,00 | km/mi |
| TEMPS PARC | 0:00:00 | 999:59 | 0:00:00 | h:mm:ss → hh:mm → hhh:mm |
| VIT MOYEN. | 0,00 | 199,99 | 0,00 | kmh/mph |
| VIT MAX. | 0,00 | 199,99 | 0,00 | kmh/mph |
| KM TOTAL 1/2 | 0 | 99.999 | -99,99 | km/mi |
| TEMPSTOTAL 1/2 | 0:00 | 9.999 | 00:00 | h:mm → hh:mm → hhh:mm → h.hhh 2 |
| CIRCONFERENCE DE LA ROUE 1/2 | 2.155 | 3.999 | 1.000 | mm |
8.1 Changement de pile
Le changement de pile est affiché sur l'écran. Pile : Pile-bouton lithium 2032, 3V
Compteur:
→ Ouvrir le couvercle avec une pièce. → ATTENTION à la polarité. → En cas de déplacement du joint d'étanchéité, le remettre en place. → Fermer le couvercle avec une pièce.
Durée de vie des piles : Compteur : env. 1 an / Émetteurs : env. 1 an
- Pour une utilisation d'une heure par jour.
KMH aucune affichage
Utilisation d'un ancien système de transmission sans fil (RDS) ? Le compteur est-il correctement enclenché sur la fixation ? Traces d'oxidation/de corrosion sur les contacts ? Ecart entre l'aimant et le capteur (max. 12mm) ? L'aimant est-il magnétisé ?
Pas de tableau d'affichage (affichage vide)
→ Vérifier les piles → Piles correctement installées (plus et moins) → Contact de la pile OK? (le plier avec prudence!)
Affichage KMH incorrect
2 almanachs montés? → L'almanach est-il correctement positionné? → Circonférence de la roue (WS) mal régée?
Écran noir/jent
Température trop élevée (>60^) ou trop basse (< 0^).
