BC 301 - Compteur de vélo SIGMA SPORT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur de vélo
Marque	SIGMA SPORT
Modèle	BC 301
Alimentation	1 pile 1,5 V type SR44 (G13) 11,6 x 5,4 mm
Autonomie de la pile	Environ 2 ans
Affichage	LCD
Vitesse maximale affichée	99 km/h
Distance journalière maximale	999,9 km
Distance totale maximale	9 999 km
Précision de la distance journalière	100 mètres
Fonctions	Vitesse (KMH), distance journalière (TRIP), distance totale (DIST)
Réglage de la taille de roue	Manuel via touches SET et SIZE
Montage	Support de guidon avec palpeur et aimant
Compatibilité guidon	Diamètres variés grâce aux anneaux en caoutchouc
Étanchéité	Etanche (waterproof)
Contenu du kit	Support de guidon avec flexible, palpeur de roue, aimant, douille, petits et grands anneaux en caoutchouc
Garantie	12 mois
Réparabilité	Réparation possible par le fabricant après envoi
Remplacement de la pile	Sans perte de mémoire si effectué en moins de 20 secondes

FOIRE AUX QUESTIONS - BC 301 SIGMA SPORT

Comment installer le support de guidon ?

Accrochez un anneau en caoutchouc dans le crochet sous "PRESS". Pour les guidons épais, utilisez le plus grand anneau. Montez le support sur le guidon et enroulez la conduite autour du câble de frein de la roue avant pour fixer le palpeur à la fourche.

Comment monter l'aimant sur le rayon ?

Fixez l'aimant sur un rayon de la roue avant. Sur un VTT, montez le palpeur et l'aimant à la partie inférieure de la fourche pour que la distance ne dépasse pas 5 mm.

Comment régler la taille de la roue ?

Mesurez la circonférence de la roue en centimètres. Appuyez sur la touche "SET" au dos. Le chiffre clignotant se modifie avec la touche "SIZE". Appuyez sur "SET" pour valider et passer au chiffre suivant. Confirmez la valeur finale avec "SET".

Quelles sont les fonctions du BC 301 ?

Les fonctions sont : KMH (vitesse instantanée jusqu'à 99 km/h), TRIP (distance journalière jusqu'à 999,9 km) et DIST (distance totale jusqu'à 9 999 km).

Comment passer d'une fonction à l'autre ?

Appuyez sur la touche de fonction (B) pour parcourir les fonctions dans l'ordre : TRIP → KMH → DIST.

Comment remettre à zéro la distance journalière ?

Maintenez enfoncée la touche d'effacement (C) pendant 2 secondes pour remettre TRIP à zéro.

Comment remplacer la pile sans perdre les données ?

Remplacez la pile en moins de 20 secondes. Utilisez une pile 1,5 V type SR44 (G13). Si le remplacement est rapide, la mémoire (distance totale, taille de roue) est conservée.

Que faire si l'affichage s'estompe ?

Cela indique que la pile est faible. Remplacez-la comme décrit dans le manuel. L'autonomie est d'environ 2 ans.

Comment utiliser la garantie ?

La garantie de 12 mois couvre les défauts de matériau et de transformation. Envoyez l'appareil avec le ticket d'achat daté et tous les accessoires à SIGMA ELEKTRO GmbH, sans avoir ouvert l'appareil.

Que faire en cas de panne hors garantie ?

Vous pouvez envoyer l'appareil pour réparation. Une réparation d'une valeur de 25 DM est effectuée automatiquement. Si les frais sont plus élevés, vous serez informé avant la réparation.

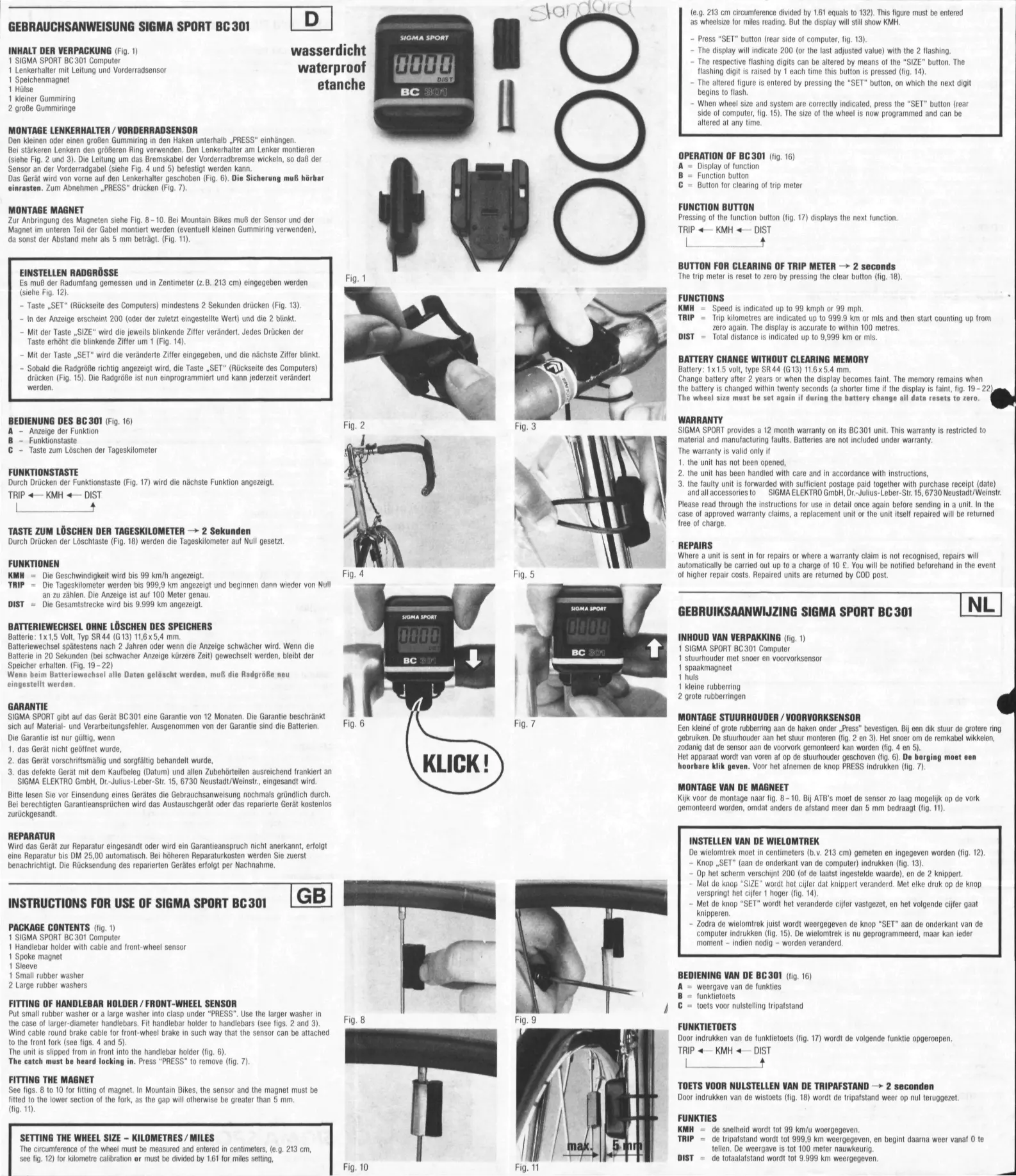

MODE D'EMPLOI BC 301 SIGMA SPORT

1 support de guidon avec flexible et palpeur de roue avant
1 aimant à rayon
1 douille
1 petit anneau en caoutchouc
2 grands anneaux en caoutchouc

PPORT DE GUIDON / PALPEUR DE ROUE AVANT

Accrochez le petit ou un des grands anneaux de caoutchouc dans le crochet en dessous de « PRESS ». Sur les guidons plus épais recourez à l'anneau plus grand. Montez le support de guidon sur le guidon (cf. figures 2 et 3). Enroulez la conduite autour du câble de freinage du frein agissant sur la roue avant, de sorte à fixer le palpeur à la fourche de la roue antérieure (cf. figures 4 et 5).

L'appareil, quant à lui, il est adapté de l'avant sur le support de guidon (fig. 6). Le cliquet doit être nettement audible. Pour la désolidarisation, appuyez sur PRESS (fig. 7).

MONTAGE DE L'AIMANT

Pour le montage de l'aimant cf. figures 8-10. Sur les V.T.T., le palpeur et l'aimant doivent être montés à la partie inférieure de la fourche pour éviter que la distance ne dépasse 5 mm (fig. 11).

MISE AU POINT TAILLE DE LA ROUE

Il faut mesurer la circonférence de la roue et la mémoriser comme donnée en centimètre (cf. figure 12), (par exemple 2.13 cm).

• appuyez sur la touche taille de la roue «SET» (au dos de l'ordinateur), (fig. 13).
• Sur l'affichage apparaît 200 (ou la dernière valeur établie) et le 2 clignote.
• A l'aide de la touche de chronométrage «SIZE» le chiffre clignotant est modifié: chaque pression sur la touche augmente d'une unité le chiffre clignotant (fig. 14).
• A l'aide de la touche fonctionnelle «SET» est mémorisé le chiffre modifié et le chiffre suivant clignote.
• Dès que la taille de la roue est correctement affichés, vous appuyez sur la touche «SET» (au dos de l'ordinateur) (fig. 15). La taille de roue est maintenant saisie et peut être modifiée à tout moment.

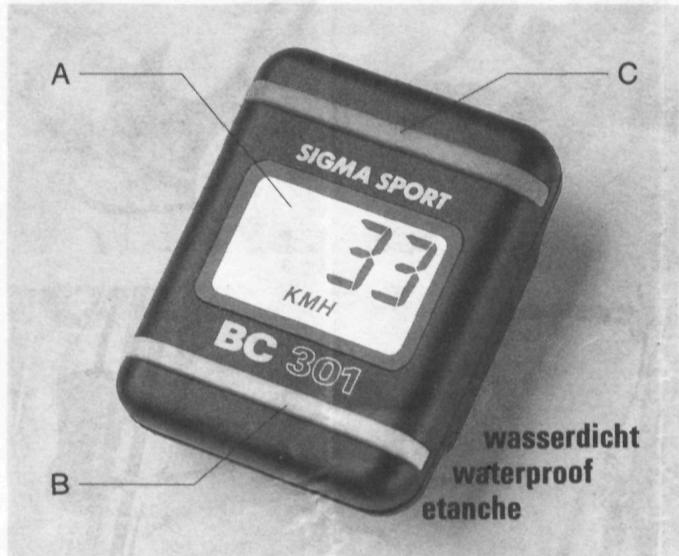

OMMANDE DU BC 301 (fig. 16)

= affichage de la fonction
B = touche de fonction
C = touche d'effacement de la distance kilométrique journalière

TOUCHE DE FONCTION

Par pression sur la touche de fonction (fig. 17) peut être affichée la fonction consécutive.

TRIP ← KMH ← DIST

TOUCHE POUR L'EFFACEMENT DU KILOMETRAGE JOURNALIER → 2 secondes

Une pression sur la touche d'effacement remet à zéro le kilométrage journalier (fig. 18).

FONCTIONS

KMH = La vitesse est indiquée jusqu'à 99 km/h.
TRIP = Les kilomètres journaliers sont indiqués jusqu'à 999,9 km puis repartent à zéro. La précision de mesure est de l'ordre de 100 mètres.
DIST = La distance totale est affichée jusqu'à 9.999 km.

REMPLACEMENT DES PILES SANS EFFACEMENT DE LA MEMOIRE

Pile: 1×1,5 Volt, type SR 44 (G13) 11,6×5,4 mm.

Remplacement de la pile le plus tard après 2 ans ou lorsque l'affichage s'estompe. Si la pile est remplacée en 20 secondes, la mémoire est conservée (fig. 19-22).

Le diamètre de la roue doit être remis en mémoire lorsque toutes les valeurs ont été ramenées à zéro lors du changement de la pile.

GARANTIE

SIGMA SPORT accorde sur l'appareil BC 301 une garantie de 12 moins. La garantie est limitée aux défauts de matériau et de transformation. Les piles ne sont pas couvertes par la garantie.

La garantie n'intervient que

1. si l'appareil n'a pas été ouvert,
2. si l'appareil a été manipulé soigneusement en fonction du mode d'emploi,
3. si l'appareil défectueux a été adressé avec son talon d'achat (daté) et tous les accessoires, correctement affranchi à SIGMA ELEKTRO GmbH, Dr.-Julius-Leber-Str. 15, 6730 Neustadt/Weinstr.

Avant d'expédier l'appareil, relisez encore une fois à tête reposée le mode d'emploi. Si la demande de garantie est fondée, l'appareil de remplacement ou l'appareil réparé sera renvoyé gratuitement.

REPARATION

Si un appareil est retourné pour réparation ou si une demande de garantie est rejetée, une réparation d'une contre-valeur de DM 25,- est exécutée automatiquement. Si les frais de réparation sont plus élevés, le client en est d'abord informé. La réexpédition de l'appareil réparé se fait contre remboursement.

SIGMA SPORT 33 KMH BC 301 A B C wasserdicht waterproof etanche

Fig. 16

SIGMA SPORT 0000 DIST BC 301

Fig. 17
