BC 300 - Compteur de vélo SIGMA SPORT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur de vélo
Marque	SIGMA SPORT
Modèle	BC 300
Alimentation	1 pile 1,5 V type SR44 (G13) 11,6 x 5,4 mm
Autonomie de la pile	Jusqu'à 2 ans
Étanchéité	Oui (waterproof)
Affichage	LCD avec icônes (SPEED, TRIP, TOTAL)
Fonctions	Vitesse (SPEED) jusqu'à 99 km/h, Distance journalière (TRIP) jusqu'à 999,9 km, Distance totale (TOTAL) jusqu'à 9 999 km
Montage	Support de guidon avec palpeur de roue avant et aimant à rayon
Réglage de la taille de roue	3 tailles pour km (68 cm, 61 cm, 51 cm) et 3 pour miles
Contenu de la boîte	1 ordinateur, 1 support de guidon avec flexible et palpeur, 2 aimants, 2 douilles, 1 anneau en caoutchouc, 2 grains en caoutchouc
Touches	Touche de fonction (B), touche d'effacement (C), touche SET (dos), touche SIZE
Garantie	12 mois (hors piles)
Réparation	Possible, frais de 25 DM minimum, devis si supérieur
Mémorisation lors du changement de pile	Oui, si la pile est insérée dans la case vide avant de retirer l'ancienne

FOIRE AUX QUESTIONS - BC 300 SIGMA SPORT

Comment régler la taille de la roue sur le BC 300 ?

Assurez-vous que la flèche pointe sur SPEED. Appuyez sur la touche SET au dos. L'affichage montre la taille précédente. Utilisez la touche SIZE pour choisir la taille (1, 2 ou 3 pour km, 4-6 pour miles). Confirmez avec SET.

Comment changer la pile sans perdre les données ?

Dévisser le couvercle de la pile. Insérez d'abord la pile neuve dans la case vide, puis retirez la pile usée. Replacez le couvercle en veillant à ce que le ressort touche la pile. Les valeurs (distance totale) sont conservées.

Comment monter le capteur et l'aimant ?

Fixez le support de guidon sur le guidon. Enroulez le câble du palpeur autour du câble de frein avant. Montez l'aimant sur un rayon, face au palpeur, avec un écart maximum de 5 mm. Pour les VTT, montez à la partie inférieure de la fourche.

Quelles sont les fonctions du BC 300 ?

Trois fonctions : SPEED (vitesse jusqu'à 99 km/h), TRIP (distance journalière jusqu'à 999,9 km), TOTAL (distance totale jusqu'à 9 999 km). Utilisez la touche de fonction pour naviguer.

Comment remettre à zéro le kilométrage journalier ?

Appuyez sur la touche d'effacement (C) pendant environ 3 secondes jusqu'à ce que l'affichage passe à zéro.

Comment passer de km/h à mph ?

Le réglage de la taille de roue inclut des tailles pour miles (4, 5, 6). Lors de la programmation avec la touche SIZE, choisissez une taille de miles pour que l'affichage soit en miles par heure et miles.

Le compteur est-il étanche ?

Oui, le BC 300 est waterproof (étanche). Il résiste à la pluie et aux éclaboussures.

Quelle pile utiliser et combien de temps dure-t-elle ?

Utilisez une pile 1,5 V type SR44 (G13). L'autonomie est d'environ 2 ans.

Que faire si l'affichage est défectueux ou que le compteur ne s'allume pas ?

Vérifiez d'abord la pile. Remplacez-la si nécessaire. Ensuite, vérifiez le montage du capteur et de l'aimant. Si le problème persiste, contactez le service après-vente dans le cadre de la garantie de 12 mois.

Comment contacter le service après-vente ?

Adressez l'appareil défectueux avec le talon d'achat daté et tous les accessoires à : SIGMA SPORT, Zum Westerfeld 3, 5880 Lüdenscheid. Affranchissez correctement.

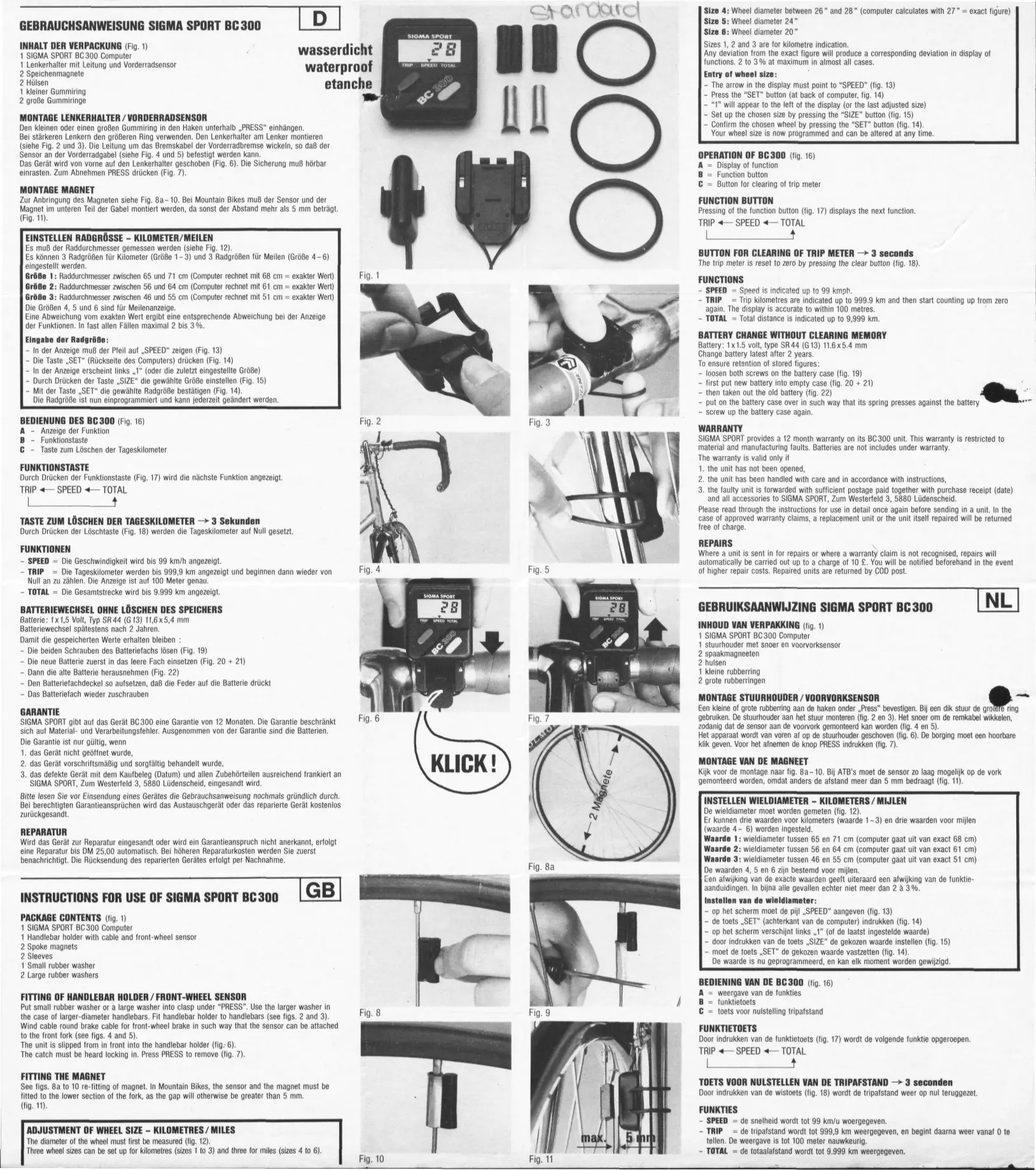

MODE D'EMPLOI BC 300 SIGMA SPORT

1 ordinateur SIGMA SPORT BC 300
1 support de guidon avec flexible et palpeur de roue avant
2 aimants à rayons
2 douilles
1 petit anneau en caoutchouc
2 grâneaux en caoutchouc

SUPPORT DE GUIDON / PALPEUR DE ROUE AVANT

Accrochez le petit ou un des grands anneaux de caoutchouc dans le crochet en dessous de « PRESS ». Sur les guidons plus épais recourez à l'anneau plus grand. Montez le support de guidon sur le guidon (cf. figures 2 et 3). Enroulez la conduite autour du câble de freinage du frein agissant sur la roue avant, de sorte à fixer le palpeur à la fourche de la roue antérieure (cf. figures 4 et 5).

L'appareil, quant à lui, il est adapté de l'avant sur le support de guidon (fig. 6). Le cliquet doit être nettement audible. Pour la désolidarisation, appuyez sur PRESS (fig. 7).

MONTAGE DE L'AIMANT

Pour le montage de l'aimant cf. figures 8a-10. Sur les Mountain Bikes, le palpeur et l'aimant doivent être montés à la partie inférieure de la fourche pour éviter que la distance ne dépasse 5 mm (fig. 11).

REGLAGE DE LA TAILLE DE LA ROUE - KILOMETRES/MILES

Il faut tout d'abord mesurer le diamètre de la roue (fig. 12).

3 Tailles de roues entrent en ligne de compte (tailles 1-3) pour les kilomètres et 3 tailles pour les milles (tailles 3-4).

Taille 1: diamètre de la roue entre 65 et 71 cm (l'ordinateur calcule avec 68 cm = valeur exacte)

Taille 2: diamètre de la roue entre 56 et 64 cm (l'ordinateur calcule avec 61 cm = valeur exacte)

Taille 1: diamètre de la roue entre 46 et 55 cm (l'ordinateur calcule avec 51 cm = valeur exacte)

Les tailles 4, 5 et 6 sont affectées à l'affichage des milles. Une déviation par rapport à la

valeur exacte entraîne une déviation correspondante lors de l'affichage des fonctions. Dans pratiquement tous les cas l'ordre de grandeur max. est de 2 à 3 %.

Introduction de la taille de la roue :

- sur l'affichage la flèche doit coincider avec «SPEED» (vitesse) (fig. 13)

- appuyer sur la touche « SET » (au dos de l'ordinateur) (fig. 14)

- sur l'affichage apparait à gauche «1» (ou la dimension établie en dernier lieu)

- par pression sur les touche «SIZE» (dimensions) établir la taille choisie (fig. 15)

- la touche « SET » confirmer la taille de roue choisie (fig. 14).

le de roue est maintenant programmée et peut être modifiée à tout moment.

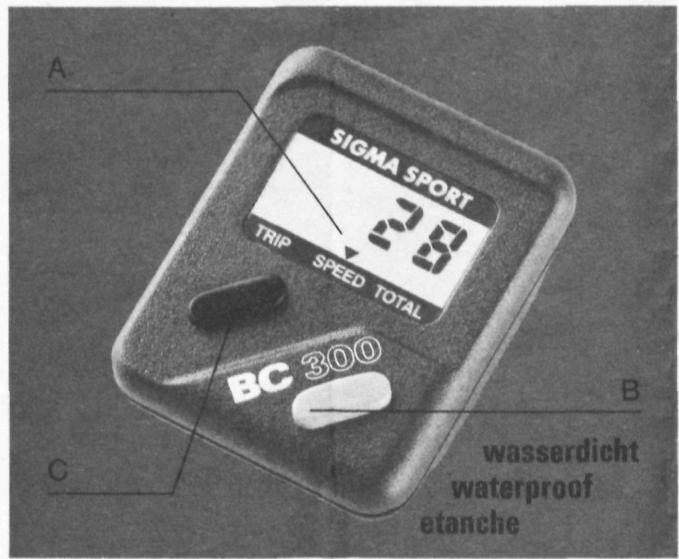

COMMANDE DU BC300 (fig. 16)

A = affichage de la fonction
B = touche de fonction
C = touche d'effacement de la distance kilométrique journalière

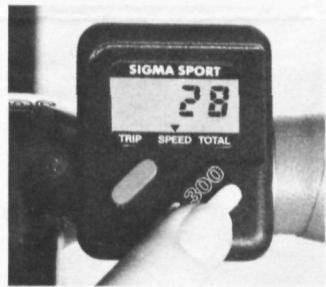

TOUCHE DE FONCTION

Par pression sur la touche de fonction (fig. 17) peut être affichée la fonction consécutive.

TRIP ← SPEED ← TOTAL

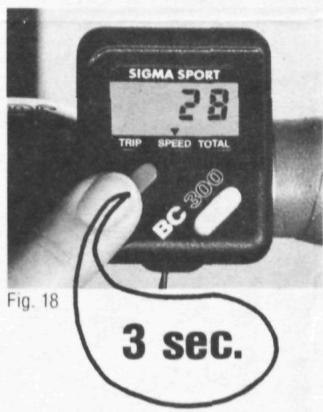

TOUCHE POUR L'EFFACEMENT DU KILOMETRAGE JOURNALIER → 3 secondes

Une pression sur la touche d'effacement remet à zéro le kilométrage journalier (fig. 18).

FONCTIONS

• SPEED = La vitesse est indiquée jusqu'à 99 km/h.
• TRIP = Les kilomètres journaliers sont indiqués jusqu'à 999,9 km puis repartent à zero. La précision de mesure est de l'ordre de 100 mètres.
• TOTAL = La distance totale est affichée jusqu'à 9.999 km.

REMPLACEMENT DES PILES SANS EFFACEMENT DE LA MEMOIRE

Pile: 1 x 1,5 Volt, type SR 44 (G 13) 11,6 x 5,4 mm.

Remplacement de la pile le plus tard après 2 ans.

• En vue de garder en mémoire les valeurs:
• dévisser les deux vis sur la case de la pile (fig. 19)
• insérer la pile neuve tout d'abord dans la case vide extraire ensuite la pile usée (fig. 20 + 21)
• remettre en place le couvercle de la case de sorte à ce que le ressort fasse pression sur la pile (fig. 22)
• revisser le couvercle sur la case.

GARANTIE

SIGMA SPORT accorde sur l'appareil BC 300 une garantie de 12 moins. La garantie est limitée aux défauts de matériau et de transformation. Les piles ne sont pas couvertes par la garantie.

La garantie n'intervient que

1. si l'appareil n'a pas été ouvert,
2. si l'appareil a été manipulé soigneusement en fonction du mode d'emploi,
3. si l'appareil défectueux a été adressé avec son talon d'achat (daté) et tous les accessoires, correctement affranchi à SIGMA SPORT, Zum Westerfeld 3, 5880 Lüdenscheid.
   Avant d'expédier l'appareil, relisez encore une fois à tête reposée le mode d'emploi. Si la demande de garantie est fondée, l'appareil de remplacement ou l'appareil réparé sera renvoyé gratuitement.

REPARATION

Si un appareil est retourné pour réparation ou si une demande de garantie est rejetée, une réparation d'une contre-valeur de DM 25,- est exécutée automatiquement. Si les frais de réparation sont plus élevés, le client en est d'abord informé. La réexpédition de l'appareil réparé se fait contre remboursement.

SIGMA SPORT 28 TRIP SPEED TOTAL BC 300 wasserdicht waterproof etanche A B C

Fig. 16

SIGMA SPORT 28 TRIP SPEED TOTAL 300

Fig. 17
