KM 150 500 R LPG - Balayeuse industrielle KARCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Balayeuse industrielle autoportée
Marque	KARCHER
Modèle	KM 150 500 R LPG
Alimentation	GPL (Gaz de pétrole liquéfié)
Dimensions (L x l x H)	Environ 2500 x 1200 x 1500 mm
Poids	Environ 500 kg
Largeur de balayage	150 cm (brosse rotative) + balais latéraux
Capacité du bac à poussières	500 L
Fonctions principales	Balayage, aspiration, filtration, gyrophare
Programmes de balayage	Brosse rotative seule, brosse rotative + balais latéraux
Entretien quotidien	Vérification niveau d'huile, eau, pression pneus, brosse rotative, balais latéraux, filtre à air
Entretien hebdomadaire	Nettoyage filtre à poussière, radiateur, refroidisseur d'huile, contrôle des couteaux d'étanchéité
Sécurité	Frein de stationnement, contact de sécurité siège, barre de sécurité pour bac levé
Pièces détachées	Brosses rotatives, balais latéraux, filtres, cartouche filtre à air, couteaux d'étanchéité
Service après-vente	Kärcher service client

FOIRE AUX QUESTIONS - KM 150 500 R LPG KARCHER

Comment démarrer la balayeuse KM 150 500 R LPG ?

Asseyez-vous sur le siège conducteur, serrez le frein de stationnement, placez le sélecteur de déplacement au neutre, poussez le réglage du régime moteur au 1/3, puis tournez la clé de contact sur la position II. Relâchez la clé une fois le moteur démarré.

Comment remplacer la bouteille de gaz vide ?

Tirez le levier de réglage du siège vers l'extérieur, déplacez le siège pour accéder à la bouteille, puis remplacez-la en respectant les consignes de sécurité. Refermez la valve du prélèvement de gaz avant intervention.

Comment vider le bac à poussières ?

Garer la machine sur une surface plane. Relevez le bac à poussières, approchez-vous lentement du collecteur, serrez le frein de stationnement, ouvrez le couvercle du réservoir à débris, videz, refermez, desserrez le frein et éloignez-vous. Abaissez ensuite le bac.

Comment nettoyer le filtre à poussières ?

Appuyez sur l'interrupteur du nettoyage de filtre de poussières pendant le fonctionnement de la machine pour le nettoyer automatiquement. Pour un nettoyage manuel, retirez le filtre et nettoyez-le avec de l'air comprimé ou de l'eau.

Quels sont les entretiens quotidiens à effectuer ?

Vérifiez le niveau d'huile moteur, le niveau d'eau de radiateur, la pression des pneus, l'état de la brosse rotative et des balais latéraux, et le filtre à air. Ouvrez le capot pour ces contrôles.

Que faire si la machine ne démarre pas ?

Vérifiez que vous êtes bien assis sur le siège conducteur (contact de sécurité), que le sélecteur de déplacement est au neutre, que la batterie est chargée et que la bouteille de gaz n'est pas vide.

Pourquoi de la poussière s'échappe-t-elle de l'appareil ?

Vérifiez le filtre à poussières : nettoyez-le ou remplacez-le. Assurez-vous que le levier de soufflante est sur la position 'ON'.

Comment régler la trace de balayage ?

La trace de balayage se règle en ajustant la hauteur et l'angle des balais latéraux et de la brosse rotative. Consultez le manuel pour les réglages précis.

Quels sont les risques de sécurité à connaître ?

Ne jamais placer les mains sous le bac à poussières levé. Utilisez toujours la barre de sécurité. Assurez-vous qu'aucune personne ou animal ne se trouve dans la zone de basculement lors du vidage. Serrez le frein de stationnement avant toute intervention.

Où trouver des pièces détachées pour cette balayeuse ?

Contactez le service après-vente Kärcher ou un revendeur agréé. Les pièces courantes comme les brosses, filtres et balais sont disponibles via le réseau de distribution Kärcher.

MODE D'EMPLOI KM 150 500 R LPG KARCHER

Il ne s'agit ici que d'un bref mode d'emploi ! Lire le mode d'emploi ci-joint, avant d'utiliser ou d'entretenir l'appareil. En cas de non-respect des instructions de service et des consignes de sécurité, l'appareil risque de subir des dommages matériels et l'utilisateur ainsi que toute tierce personne sont exposés à des dangers potentiels.

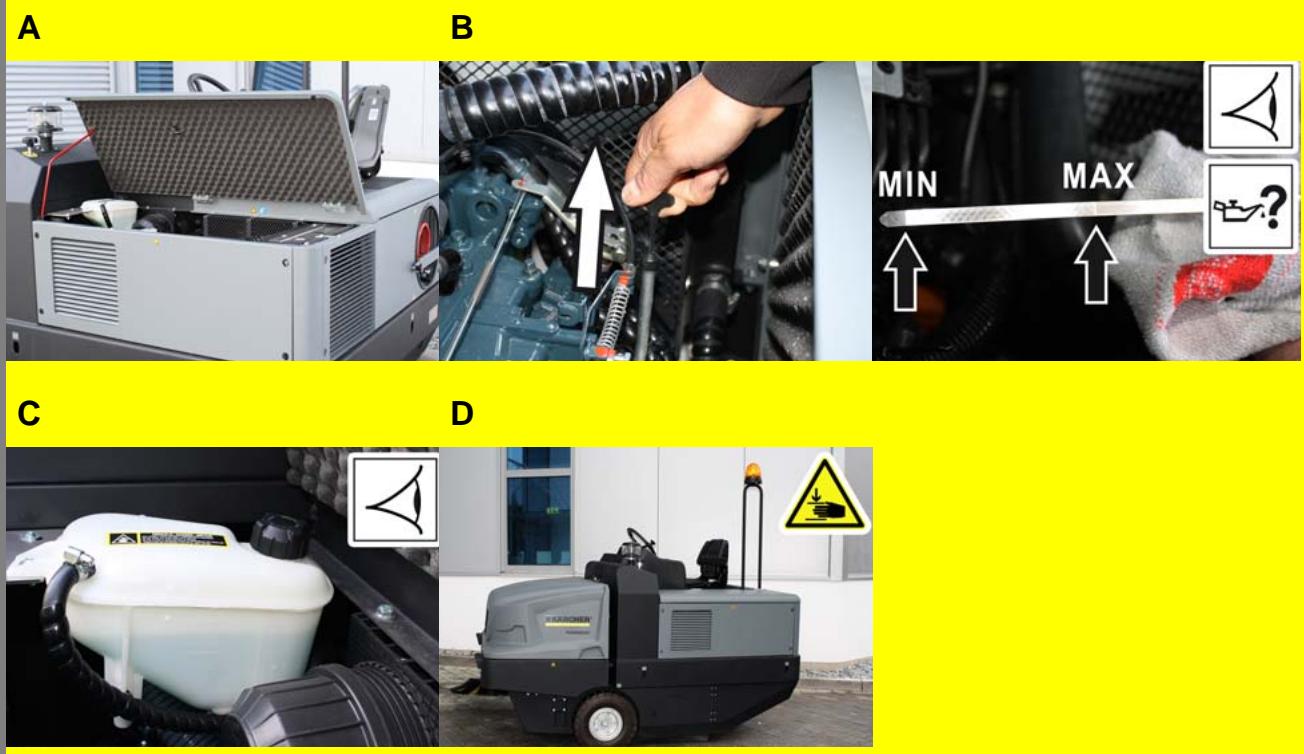

Mise en service

1

2
A

A Ouvrir et bloquer le capot.
B Vérifier le niveau d'huile
C Contrôler le niveau d'eau de radiateur.
D Fermer le capot.

A Vérifier la pression des pneus.

B Vérifier la brosse rotative.

C Contrôler les balais latéraux.

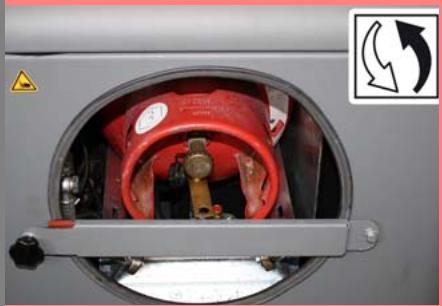

A Ouvrir la valve de prélèvement de gaz d'échappement en tournant en sens inverse des aiguilles d'une montre.
B Prendre place sur le siège du conducteur.
C Tourner la clé de contact sur la position "I".
D Contrôler le contenu en carburant au moyen de la jauge à essence.
Bouteille de gaz vide - remplacer la bouteille de gaz

A Tirer le levier de réglage du siège vers l'extérieur.
B Déplacer le siège, relâcher le levier et enclencher le siège.
Essayer de pousser le siège vers l'avant ou vers l'arrière afin de vérifier qu'il est bien enclenché.
C Régler le dossier du siège.

Fonctionnement

1

A
B
C

Démarrage de la machine

A Prendre place sur le siège du conducteur. NE PAS actionner la pédale d'accélérateur.
B Serrer le frein de stationnement.
C Amener le sélecteur de déplacement en position centrale.
D Pousser le réglage du régime moteur de 1/3 vers l'avant.
E Placer la clef de démarrage dans la serrure d'allumage.
Tourner la clé de contact sur la position "II". Lorsque la machine a démarré, relâcher la clé de contact.
Desserrer le frein.

2

A
B
C

Déplacer la balayeuse

Prudence

Risque d'endommagement! N'actionner le sélecteur de sens de marche que pendant l'immobilisation de l'appareil.

A Régler le commutateur de programmes sur 1 (déplacement).
B Régler le levier d'accélération complètement vers l'avant (haut régime).
C Appuyer sur la pédale de frein et maintenir la pression.
D Desserrer le frein.

Rouler en avant

E Mettre le sélecteur du sens de marche sur « marche avant ».

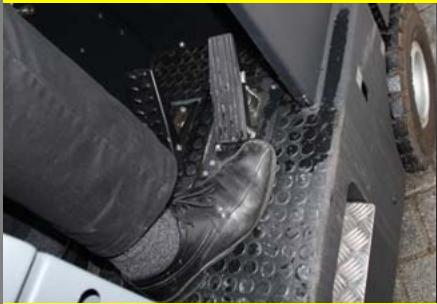

F Appuyer lentement sur la pédale d'accélérateur.

Rouler en arrière

⚠️ Danger

Risque de blessure ! En reculant, aucun danger ne peut exister pour des troisièmes, le cas échéant laisser vous guidez.

G Mettre le sélecteur du sens de marche sur « Arrière ».
H Appuyer lentement sur la pédale d'accélérateur.

Freinage

I La machine freine automatiquement et s'immobilise lorsque la pédale d'accélérateur avant est relâchée.

Remarque

L'effet de freinage peut être soutenu par la pression de la pédale de frein.

3

A
B

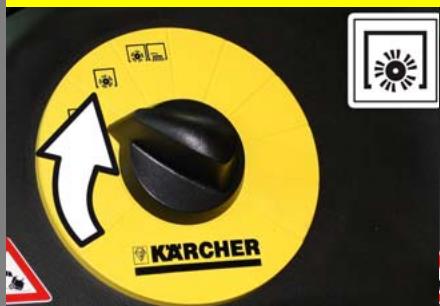

Balayage

Balayer avec la brosse rotative

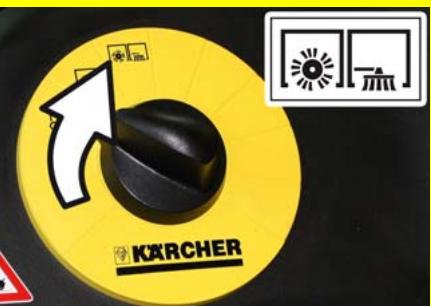

A Tourner le commutateur de programmes sur 2. La brosse rotative est abaissée.

Balayer avec la brosse rotative et les balais latéraux

B Tourner le commutateur de programmes sur 3. Les balais latéraux ainsi que la brosse rotative sont abaissés.

Fonctionnement

4

Balayage de sols humides ou mouillés

A Positionner le levier de soufflante sur « OFF ».

Nettoyer le filtre à poussières

A Appuyer sur l'interrupteur du nettoyage de filtre de poussières.

Fonctionnement avec gyrophare

A Allumer le gyrophare.

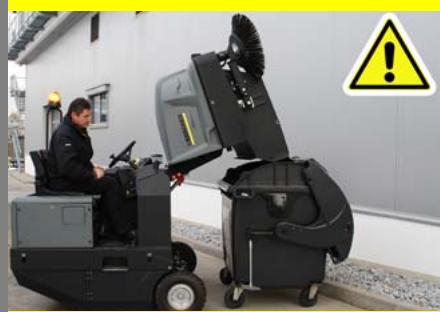

Vider le bac à poussières

⚠️ Danger

Risque de blessure ! Veiller à ce qu'aucune personne ni aucun animal ne se trouve dans la zone de basculement pendant le vidage du bac à poussières.

⚠️ Danger

Risque d'écrasement ! Ne jamais approcher les mains du mécanisme de vidage. Ne jamais rester sous le bac lorsqu'il est relevé.

⚠️ Danger

Risque de basculement ! Pour le processus de vidage du bac, veiller à garer le véhicule sur une surface plane.

A Relever le bac à poussières.
S'approcher lentement du collecteur de poussières.
Serrer le frein de stationnement.
B Ouvrir le couvercle du réservoir à débris.
C Refermer le couvercle du réservoir à débris. Desserrer le frein.
S'éloigner lentement du collecteur à poussières.
D Abaisser le bac à poussières jusqu'à la position finale.

Fin de l'utilisation

1

Vider le bac à poussières

Voir "Fonctionnement", point 7.

2

A
B
C

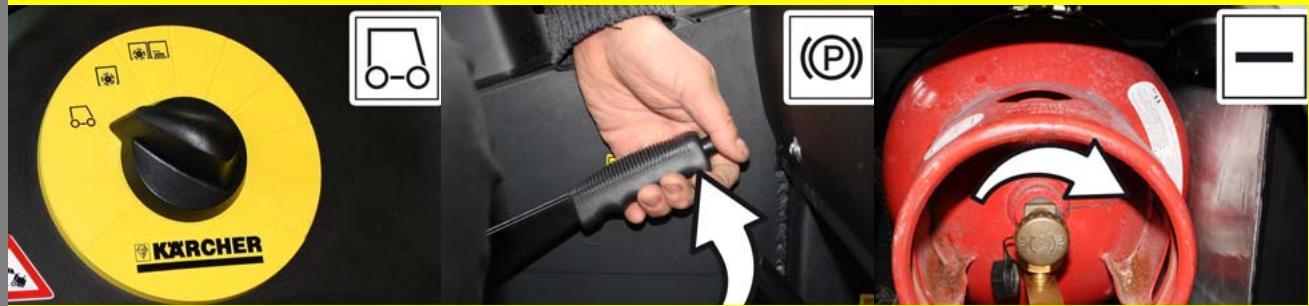

Mise hors service de l'appareil

A Régler le commutateur de programmes sur Rouler.
Pousser le réglage du régime moteur complètement vers l'arrière.
B Appuyer sur la pédale de frein et maintenir la pression.
Serrer le frein de stationnement.
C Tourner la clé de contact sur "0" et la retirer.
Fermer la valve du prélèvement de gaz d'échappement en tournant en sens des aiguilles de la montre.

Entretien et maintenance

1

A

A Contrôler le séparateur centrifuge et filtre d'air, nettoyer le cas échéant.

1 fois par jour

hebdomadaire

Service après-vente de Kärcher

2

3

A

A Vérifier le fonctionnement de tous les éléments de commande.

B Examiner l'appareil pour détecter tout endommagement.

A Contrôler le niveau de l'huile hydraulique.

B Contrôler le niveau de liquide de frein.

⚠️ Danger

Risque de blessure ! Toujours mettre la barre de sécurité en place lorsque le bac à poussières est levé.

Entretien et maintenance

1 fois par jour

hebdomadaire

Service après-vente de Karcher

4

A

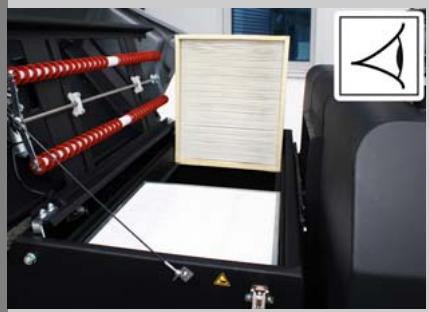

A Contrôler le filtre à poussière et le cas échéant nettoyer le logement de filtre.
B Nettoyer l'extérieur du véhicule avec un chiffon humide et un détergent doux.

Remarque

N'utiliser aucun détergent corrosif.

5

A Nettoyer le radiateur.
B Nettoyer le refroidisseur d'huile hydraulique.
C Contrôler l'installation hydraulique.
D Contrôler le degré d'usure des cou-teau d'étanchéité et le cas échéant, les remplacer.
E Vérifier et lubrifier le volet du collecteur.

7

Respecter la liste de contrôle d'inspection 5.950-647.0 !

Consignes de dépannage

1

A

Il est impossible de mettre l'appareil en marche
A S'asseoir sur le siège conducteur, le contact de sécurité du siège est activé
B Amener le sélecteur de déplacement en position centrale.
C Charger ou changer la batterie
D Bouteille de gaz vide - remplacer la bouteille de gaz

D

Le moteur tourne de façon irrégulière

A Retirer le boîtier du filtre d'air. Nettoyer ou changer le filtre à air ou la cartouche de filtre

Consignes de dépannage

3

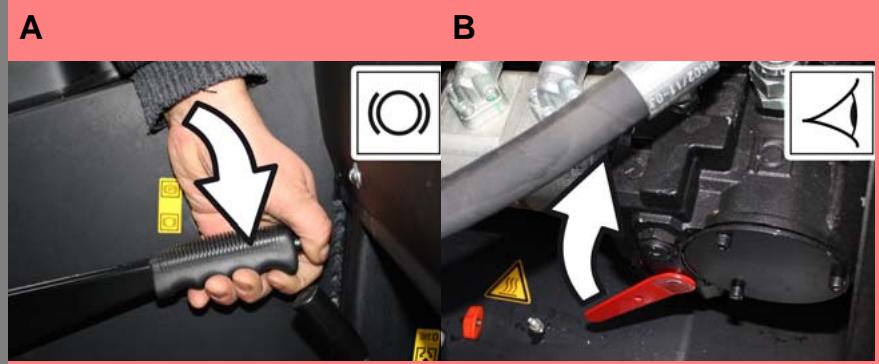

Le moteur tourne mais le véhicule reste sur place

A Desserrer le frein
B Contrôler la roue libre de la pompe hydraulique.

4

L'unité de balayage n'absorbe pas la poussière

A Vider le bac à poussières
Voir "Fonctionnement", point 7.
B Vérifier le filtre à poussières, le nettoyer ou l'échanger

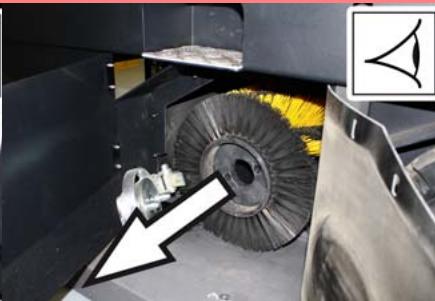

C Changer la brosse rotative
Éliminer le blocage de la brosse rotative
D Régler la trace de balayage
E Remplacer les balais latéraux.

D

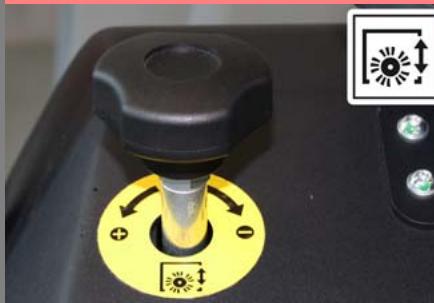

De la poussière s'échappe de l'appareil

A Vérifier le filtre à poussières, le nettoyer ou l'échanger
B Mettre le levier de soufflante sur "ON".
