KM 150 - Balayeuse industrielle KARCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Balayeuse industrielle autoportée
Marque	KARCHER
Modèle	KM 150
Alimentation	Moteur diesel (gazole)
Système de balayage	Brosse rotative principale + balais latéraux
Capacité du bac à poussières	Non spécifiée (estimation: environ 150 L)
Fonctions principales	Balayage, collecte des poussières, nettoyage du filtre, vidage du bac
Entretien et nettoyage	Vérification quotidienne des niveaux (huile, eau, carburant), pression des pneus, brosses ; nettoyage hebdomadaire du filtre à poussières et du radiateur
Sécurité	Contact de sécurité au siège, frein de stationnement, barre de sécurité lors du levage du bac
Pièces détachées et réparabilité	Filtre à carburant, filtre à air, filtre à poussières, brosses, joints étanchéité (liste de contrôle disponible)
Informations générales	Notice d'utilisation de 6 pages, disponible en français

FOIRE AUX QUESTIONS - KM 150 KARCHER

Comment démarrer la balayeuse KM 150 ?

Asseyez-vous sur le siège conducteur, serrez le frein de stationnement, placez le sélecteur au point mort, poussez le réglage du régime moteur au 1/3, tournez la clé sur préchauffage, attendez que le voyant s'éteigne, puis tournez sur démarrage.

Comment vidanger le bac à poussières ?

Levez le bac en vous approchant lentement du collecteur, serrez le frein, ouvrez le couvercle, videz, refermez, desserrez le frein, éloignez-vous, puis abaissez le bac.

Quelles sont les vérifications à faire avant chaque utilisation ?

Vérifiez le niveau d'huile, le niveau d'eau du radiateur, la pression des pneus, l'état de la brosse rotative et des balais latéraux, ainsi que le niveau de carburant.

Comment utiliser les balais latéraux ?

Tournez le commutateur de programmes sur la position 3 pour abaisser les balais latéraux et la brosse rotative simultanément.

Que faire si le moteur tourne mais la machine ne bouge pas ?

Vérifiez que le frein de stationnement est desserré et contrôlez la roue libre de la pompe hydraulique.

Comment nettoyer le filtre à poussières ?

Appuyez sur l'interrupteur de nettoyage du filtre à poussières pendant que la machine est en marche.

Que faire si de la poussière s'échappe de l'appareil ?

Vérifiez le filtre à poussières, nettoyez-le ou remplacez-le, et mettez le levier de soufflante sur 'ON'.

Comment passer en marche arrière ?

Immobilisez complètement la machine, placez le sélecteur de sens de marche sur 'Arrière', puis appuyez doucement sur la pédale d'accélérateur.

Quel type de carburant utiliser ?

Utilisez du gazole (diesel). Faites le plein via la jauge à essence.

Comment effectuer l'entretien hebdomadaire ?

Nettoyez le radiateur et le refroidisseur d'huile hydraulique, contrôlez l'installation hydraulique, vérifiez l'usure des couteaux d'étanchéité, lubrifiez le volet du collecteur et respectez la liste de contrôle d'inspection.

MODE D'EMPLOI KM 150 KARCHER

Il ne s'agit ici que d'un bref mode d'emploi! Lire le mode d'emploi ci-joint, avant d'utiliser ou d'entretenir l'appareil. En cas de non-respect des instructions de service et des consignes de sécurité, l'appareil risque de subir des dommages matériels et l'utilisateur ainsi que toute fierce personne sont exposés à des dangers potentiels.

Mise en service

1

B

C

D

2

B

C

3

B

C

4

B

C

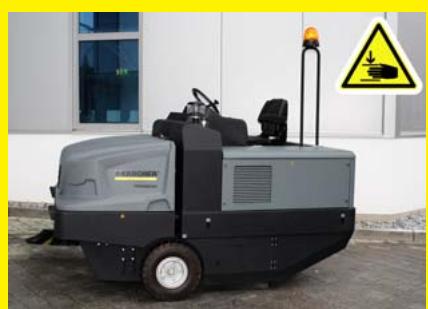

A Ouvrir et bloquer le capot.

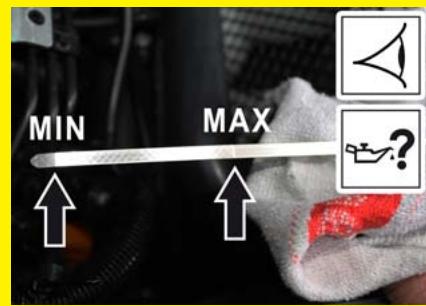

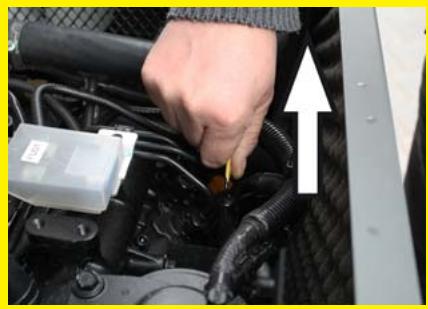

B Vérifier le niveau d'huile

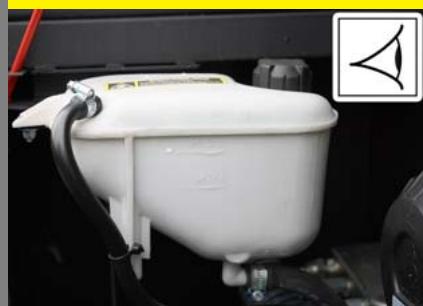

C Contrôler le niveau d'eau de radiateur.
D Fermer le capot.

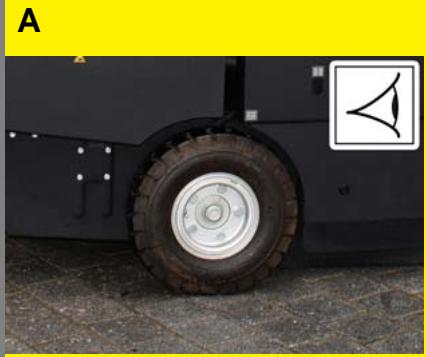

A Vérifier la pression des pneus.

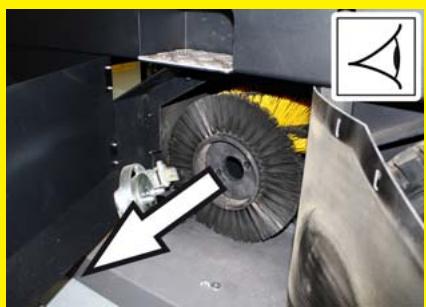

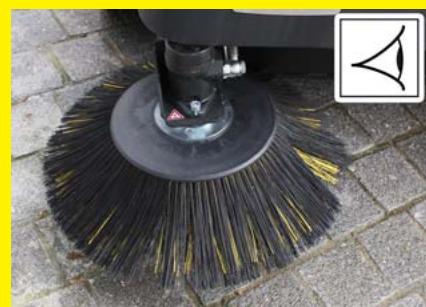

B Vérifier larosse rotative.
C Contrôler les balais latéraux.

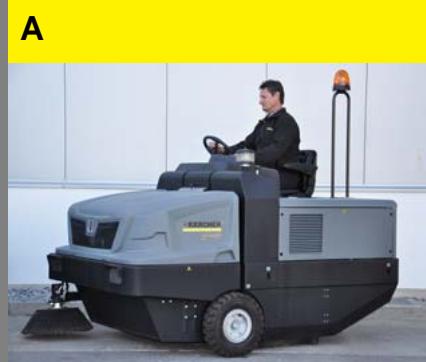

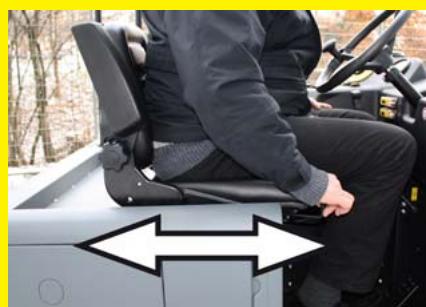

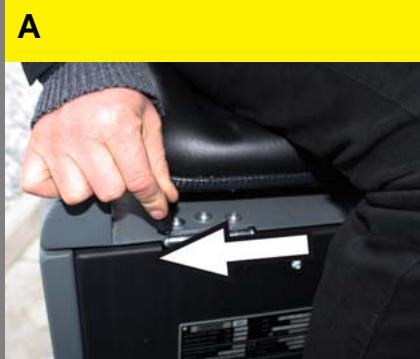

A Prendre place sur le siège du conducteur.

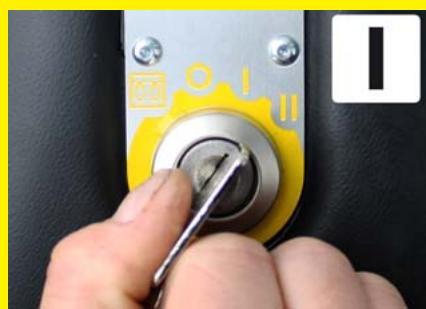

B Tourner la clé de contact sur la position "I".

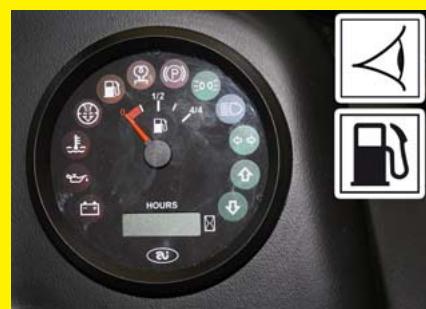

C Contrôler le contenu en carburant au moyen de la jauge à essence.

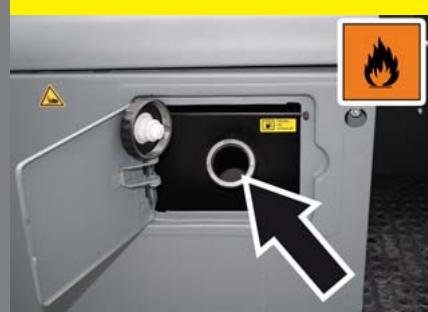

Faire le plein de gazole

Fonctionnement

1

A

B

C

D

E

F

A

B

C

D

E

F

G

H

1

3

A

B

Démarrage de la machine

A Prende place sur le siège du conducteur. NE PAS actionner la pédale d'accélérateur.

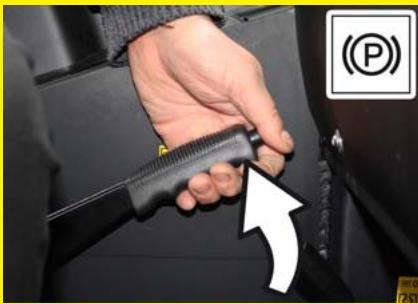

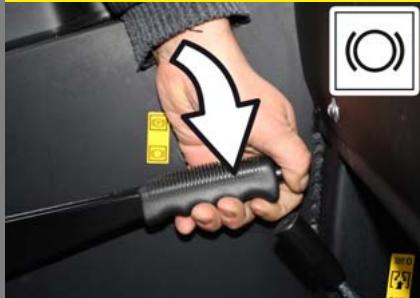

B Serrer le frein de stationnement.
C Amener le selecteur de déplacement en position centrale.

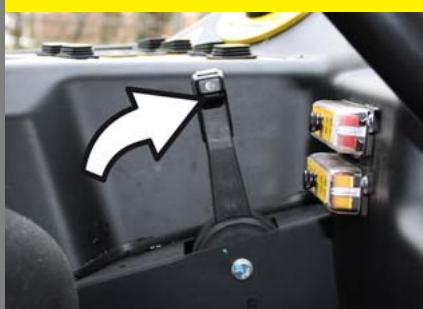

D Pousser le réglage du régime moteur de 1/3 vers l'avant.

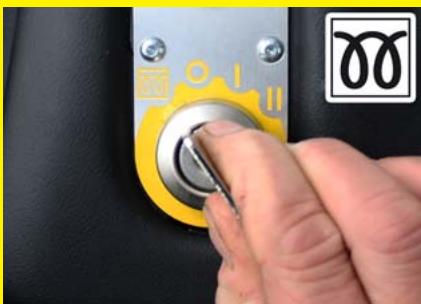

E Placer la clef de démarrage dans la serrure d'allumage.

Tournier la clé de contact en position « filament incandescent »

La lampe de préchauffage s'allume.

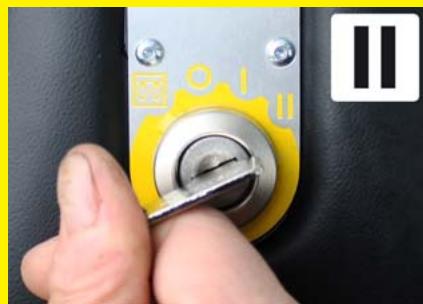

F Lorsque la lampe de préchauffage s'eteind, tourner la clé de contact sur la position "II". Lorsque la machine a démarré, relâcher la clé de contact.

Desserer le frein.

Déplacer la balayeuse

Prudence

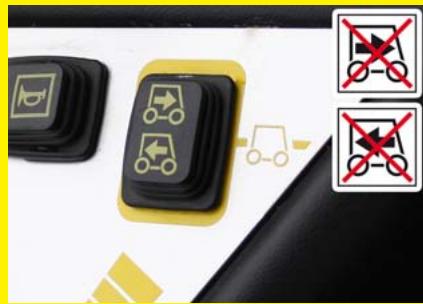

Risque d'endommagement. N'actionner le sélecteur de sens de marche que pendant l'immobilisation de l'appareil.

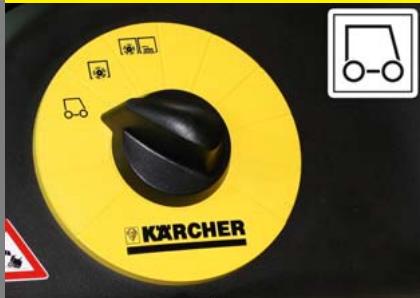

A Régler le commutateur de programmes sur 1 (déplacement).
B Régler le levier d'accelération complètement vers l'avant (haut régime).

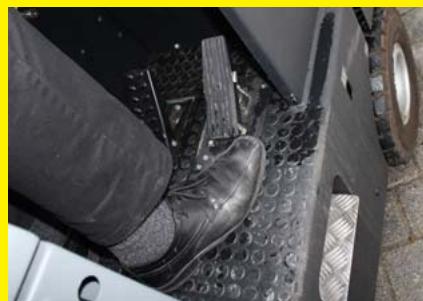

C Appuyer sur la pédale de frein et maintainir la pression.
D Desserrer le frein.

Rouler en avant

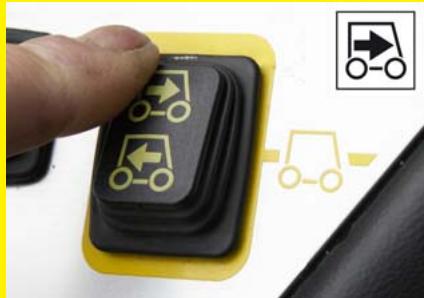

E Mettre le selecteur du sens de marche sur « marche avant »

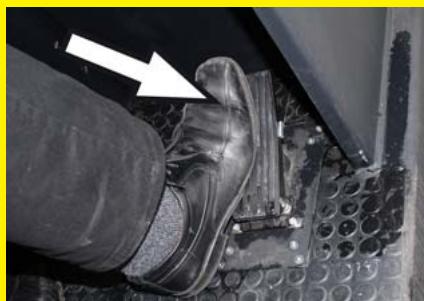

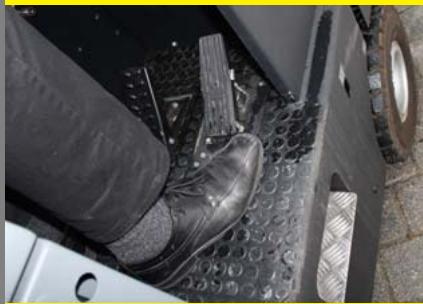

F Appuyer lentement sur la pédale d'accéléateur.

Rouler en arrête

Danger

Risque de blessure! En reculant,aucun dangere ne peut exister pour des troisièmes,le cas échéant laisser vous guidez.

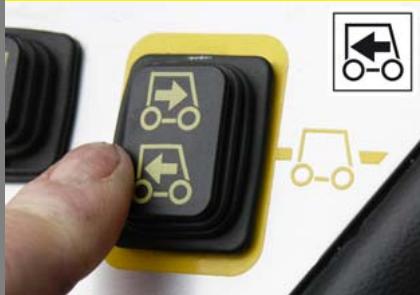

G Mettre le selecteur du sens de marche sur « Arrière »
H Appuyer lentement sur la pédale d'accéléateur.

Freinage

I La machine freine automatiquement et s'immobilise lorsque la pédale d'accéléateur avant est relachée.

Remarque

L'effet de freinage peut être soutenu par la pression de la pédale de frein.

Balayage

Balayer avec larosse rotative

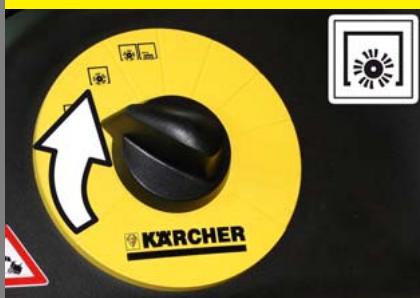

A Tourner le commutateur de programmes sur 2. La Brosse rotative est abaissee.

Balayer avec larosse rotative et les balais latéraux

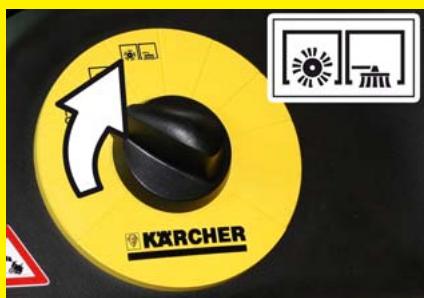

B Tourner le commutateur de programmes sur 3. Les balais latéraux ainsi que larosse ro-tative sont abaissés.

Fonctionnement

Balayage de sols humides ou mouillés

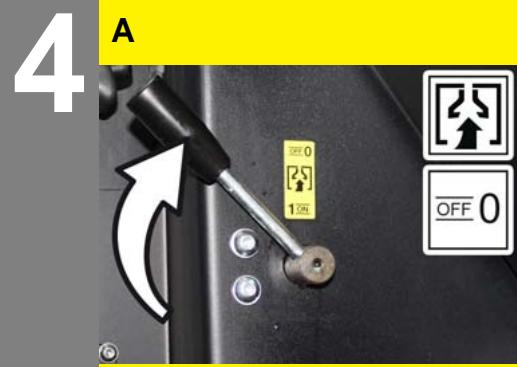

A Positionner le levier de soufflante sur « OFF »

Nettoyer le filtré à poussières

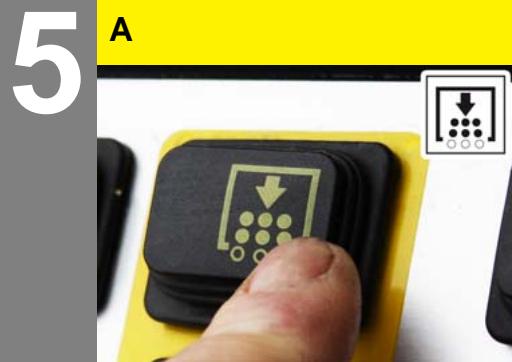

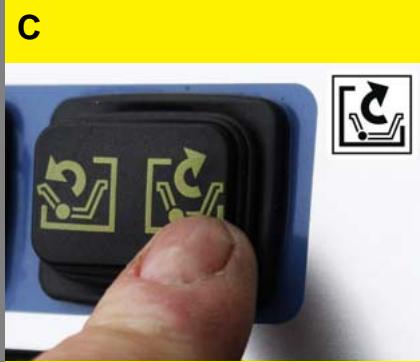

A Appuyer sur l'interrupteur du nettoyage de filtré de poussières.

Fonctionnement avec gyrophare

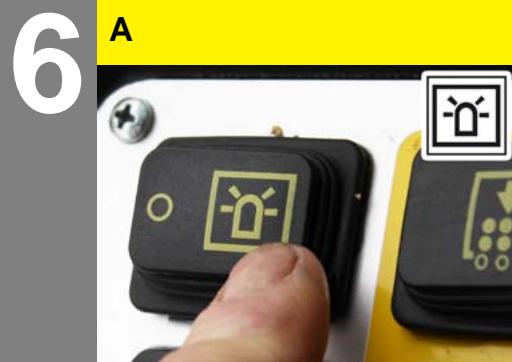

A Allumer le gyrophare.

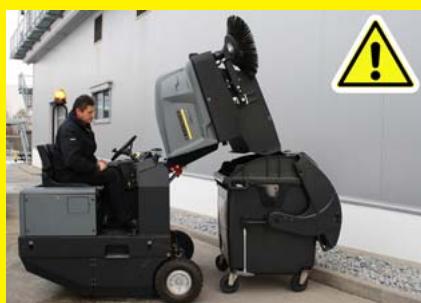

Vider le bac à poussières

Danger

Risque de blessure! Veiller à ce qu'aucune personne ni,aucun animal ne se trouve dans la zone de basculement pendant le vidage du bac a poussières.

Danger

Risque d'écrasement! Ne jamais approcher les mains du mécanisme de vidage. Ne jamais rester sous le bac lorsqu'il est relevé.

Danger

Risque de basculement! Pour le processus de vidage du bac, veiller à garer le vehicule sur une surface plane.

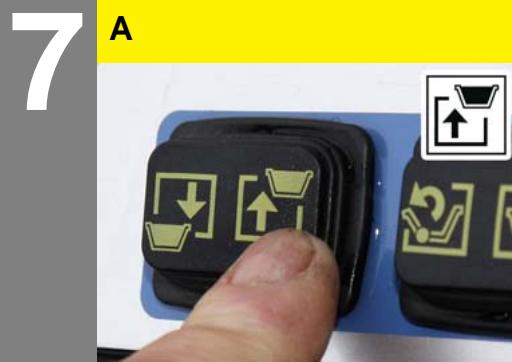

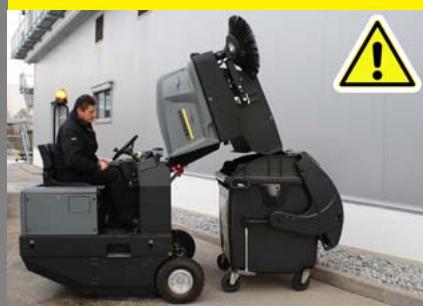

A Relever le bac à poussières.
S'approcher lentement du collecteur de poussières.
Serrer le frein de stationnement.
B Ouvrir le couvercle du réservoir à débris.
C Refermer le couvercle du réserve à débris. Desserrer le frein. S'éloigner lentement du collecteur à poussières.

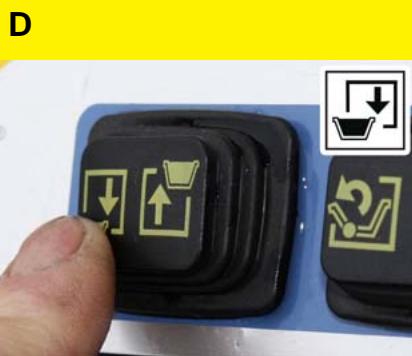

D Abaisser le bac à poussières jusqu'à la position finale.

Fin de l'utilisation

1

Vider le bac à poussières

Voir "Fonctionnement", point 7.

2

A

B

C

Mise hors service de l'appareil

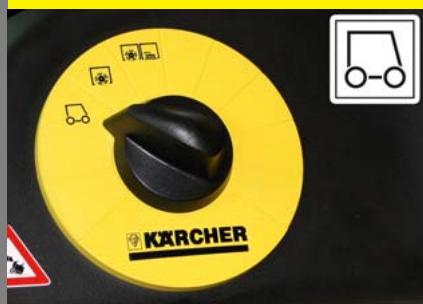

A Régler le commutateur de programmes sur 1 (déplacement). Relever les balais latéraux et la Brosse rotative. Pousser le réglage du régime moteur complètement vers l'arrêté.

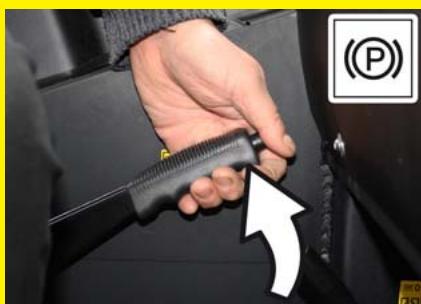

B Appuyer sur la pédale de frein et maintainir la pression. Serrer le frein de stationnement.

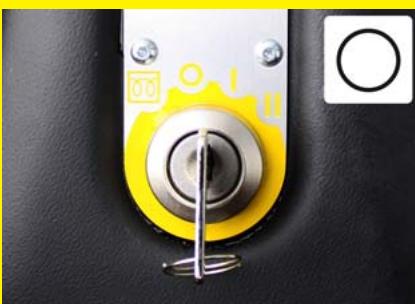

C Tourner la clé de contact sur "0" et la retirer.

Entretien et maintenance

1

A

A Contrôler le filtré à carburant.

2

A

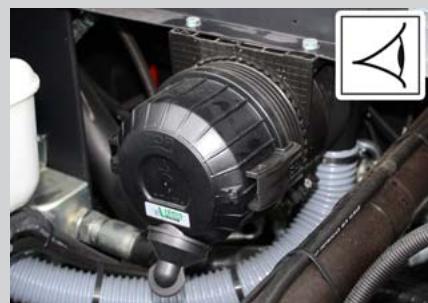

A Contrôler le séparateur centrifuge et filtré d'air, nettoyer le cas échéant.

rnnnne nnnnne rannnnnne

eabdadaaee

aee eae aee

3

A

B

A Vérifier le fonctionnement de tous les éléments de commande.
B Examiner l'appareil pour détecter tout endommagement.

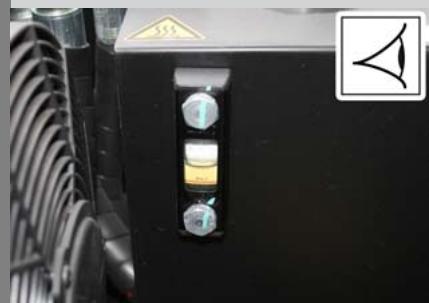

A Contrôler le niveau de l'huile hydraulique.
B Contrôler le niveau de liquide de frein.
Danger

Risque de blessure! Toujoursmettre la barre de sécurité en place lorsque le bac à poussières est levé.

Entretien et maintenance

1 fais par jour

hebdomadaire

Service après-vente de Kärcher

A

B

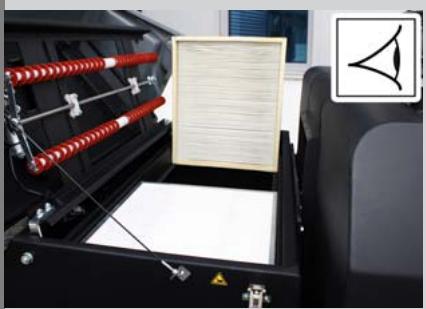

A Contrôler le filtré à poussière et le cas échéant nettoyer le logement de filtré.

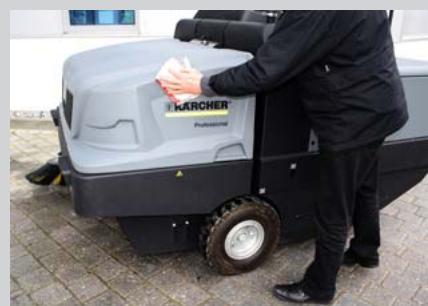

B Nettoyer l'extérieur du vehicule avec un chiffon humide et un détergent doux.

Remarque

N'utiliser aucun détergent corrosif.

A Nettoyer le radiateur.
B Nettoyer le refroidisseur d'huile hydraulique.
C Controller l'installation hydraulique.
D Contrôler le degré d'usure des cou-teau d'étanchéité et le cas échéant, les replacer.
E Vérifier et lubrifier le volet du collecteur.

Respecter la liste de contrôle d'inspection 5.950-643.0 !

Consignes de dépannage

A

B

C

D

E

A

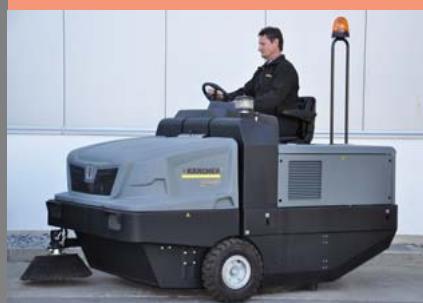

Il est impossible demettre l'appareil en marche

A S'asseoir sur le siège conducteur, le contact de sécurité du siège est activé

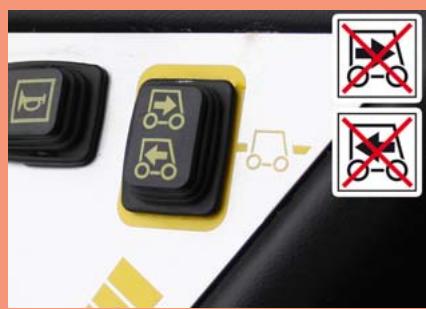

B Amener le selecteur de déplacement en position centrale.

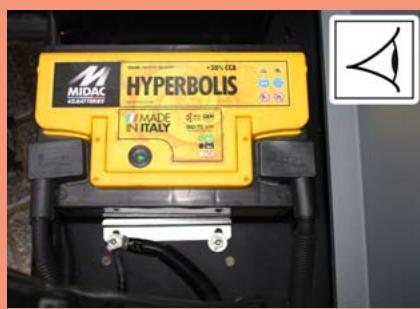

C Charger ou changer la batterie

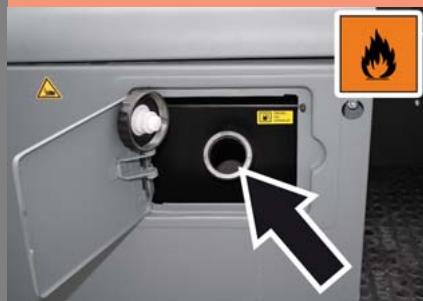

D Faire le plein, purger le système de carburant

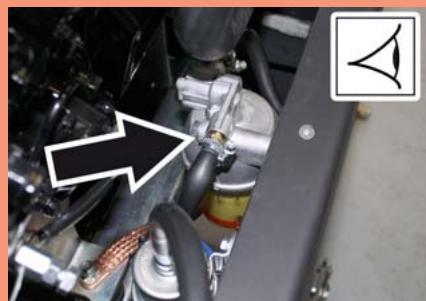

E Remplacer le filtré à carburant

Le moteur tourne de façon irrégulière

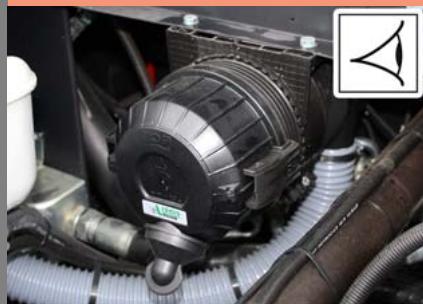

A Retirer le boitier du filtré d'air. Nettoyer ou changer le filtré à air ou la cartouche de filtré

Consignes de dépannage

3

B

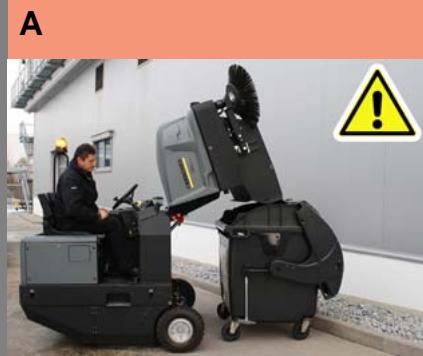

Le moteur tourne mais le vehicule reste sur place

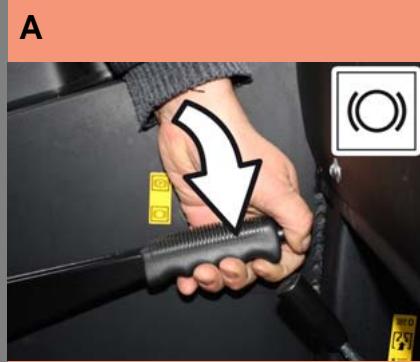

A Desserer le frein
B Contrôler la roue libre de la pompe hydraulique.

4

B

C

D

E

L'unité de balayage n'absorbe pas la pous-sière

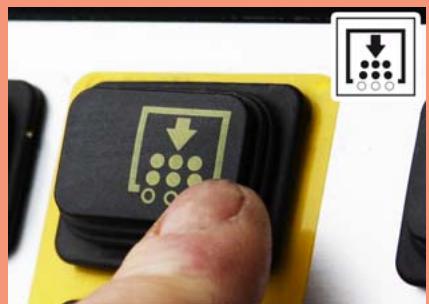

A Vider le bac à poussières
Voir "Fonctionnement", point 7.

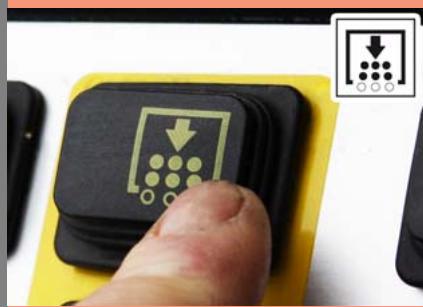

B Vérifier le filtré à poussières, le nettoyer ou l'échanger
C Changer larosse rotative
Eliminer le blocage de larosse rotative

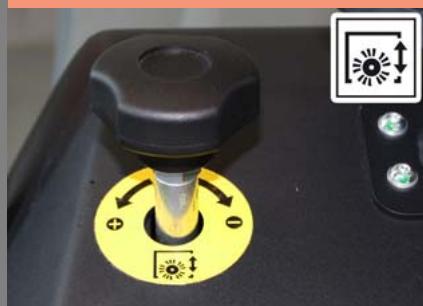

D Régler la trace de balayage

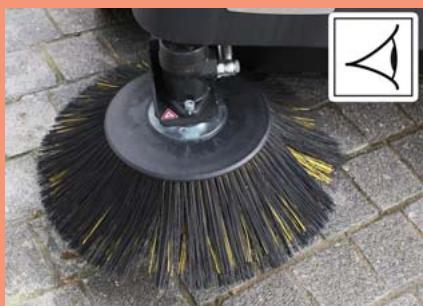

E Remplacer les balais latéraux.

5
A

B

De la poussière s'échappe de l'appareil

A Vérifier le filtré à poussières, le nettoyer ou l'échanger

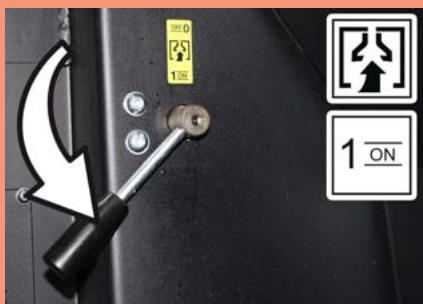

B Mettre le levier de soufflante sur "ON".
