KM 150 500 R BP - Balayeuse industrielle KARCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Balayeuse industrielle
Marque	KARCHER
Modèle	KM 150 500 R BP
Dimensions (L x l x H)	2442 x 1570 x 1640 mm
Poids sans batteries	1398 kg
Poids avec batteries	2690 kg
Poids total admissible	3089 kg
Alimentation	Batterie 48 V, 700 Ah (2 packs)
Largeur de balayage sans balai latéral	1200 mm
Largeur de balayage avec balai latéral	1500 mm
Capacité de balayage sans balais latéraux	11000 m²/h
Capacité de balayage avec 1 balai latéral	13800 m²/h
Volume du bac à poussières	500 L
Vitesse d'avancement max	9 km/h
Pente max admissible	12%
Surface de filtrage	7 m²
Autonomie avec batterie pleine	4 heures
Niveau de pression sonore LpA	74 dB(A)
Hauteur max de déchargement	1470 mm
Rayon de braquage (droite/gauche)	1515 mm / 1600 mm
Température de fonctionnement	-5 à +40 °C

FOIRE AUX QUESTIONS - KM 150 500 R BP KARCHER

Quel type de sol puis-je balayer avec le KM 150 500 R BP ?

Cette balayeuse convient pour les surfaces en asphalte, sol industriel, chape coulée, béton et pavé. Elle est adaptée aux sols secs et humides.

Comment charger les batteries ?

Utilisez uniquement le chargeur recommandé (6.654-281.0). Débranchez les connecteurs de la batterie, reliez-les au chargeur, puis branchez le chargeur sur une prise secteur 16 A. Maintenez le capot moteur ouvert pendant la charge. Une fois chargée, débranchez d'abord le chargeur du réseau, puis de la batterie.

Que faire si la machine n'avance pas ?

Vérifiez que vous êtes assis sur le siège (contact de sécurité activé), que le frein de stationnement est desserré, que la batterie est chargée et que le fusible FU1 n'est pas déclenché. En cas de doute, contactez le service après-vente Kärcher.

Comment vider le bac à poussières ?

Garez la machine sur une surface plane, réglez le programme sur 'marche transport', relevez le bac, approchez-vous lentement d'un collecteur, serrez le frein, ouvrez le volet (interrupteur à gauche), videz, puis fermez le volet (interrupteur à droite environ 2 secondes). Ensuite, abaissez le bac.

Quelle est la fréquence de maintenance recommandée ?

Avant chaque utilisation : vérifiez l'usure des brosses et l'état des commandes. Hebdomadairement : nettoyez le refroidisseur d'huile, contrôlez les niveaux d'huile et de liquide de frein, et vérifiez les joints. Après 50 h : première inspection. Après 250 h : inspection complète.

Puis-je utiliser des accessoires non Kärcher ?

Pour préserver la garantie et la sécurité, utilisez uniquement des accessoires et pièces de rechange autorisés par Kärcher. Les pièces d'origine garantissent un fonctionnement sûr.

Comment nettoyer la balayeuse ?

Ne jamais utiliser de nettoyeur haute pression ou de jet d'eau. Nettoyez l'extérieur avec un chiffon humide et un détergent doux. Utilisez de l'air comprimé pour l'intérieur. Portez un masque et des lunettes de protection.

Quelles sont les consignes de sécurité importantes ?

Ne jamais utiliser sur des pentes >12% dans le sens de la marche ou >10% latéralement. Éloignez les personnes de la zone de vidage. Ne touchez pas les pièces chaudes (moteur). Portez des gants et lunettes lors de l'entretien. Retirez la clé de contact avant toute intervention.

Comment régler la trace de balayage ?

Placez la machine sur un sol poussiéreux, sélectionnez le programme avec brosse rotative, avancez en marche arrière et vérifiez la trace. Elle doit former un rectangle de 80-85 mm de large. Ajustez avec la vis de réglage si nécessaire.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange sont disponibles sur le site www.kaercher.com dans la rubrique Service. Vous pouvez également contacter votre revendeur ou un service après-vente agréé Kärcher.

MODE D'EMPLOI KM 150 500 R BP KARCHER

Lire ces notices originales avant la première utilisation de votre ap-

Suivez ces instructions, agissez selon ce qu'elles requièrent et conservez-les pour une utilisation ultérieure ou pour le propriétaire futur.

Avant la première mise en service, vous devez impérativement avoir lu les consignes de sécurité N° 5.956-250!

Table des matières

Consignes de sécurité. FR 1

Consignes générales. FR 1

Symboles utilisés sur l'appareil FR 2

Symboles utilisés dans le mode d'emploi. FR 2

Fonction FR 2

Utilisation conforme FR 2

Revêtements appropriés FR. 2

Protection de l'environnement FR 2

Éléments de commande et de fonction FR 3

Illustration de la balayeuse FR 3

Zone de commande... FR 3

Touches de fonction. FR 3

Témoins de contrôle et écran FR 4

Pédale. FR 4

Avant la mise en service... FR 4

Serrer/desserrer le frein de stationnement. FR 4

Déplacement de la balayeuse sans autopropulsion.........................4

Déplacement de la balayeuse sans autopropulsion.........................4

Mise en service. FR 4

Consignes générales. FR 4

Travaux de contrôle et de maintenance. FR 4

Avant la mise en service... FR 4

Consignes de sécurité. FR 4

Charger les batteries... FR 5

Fonctionnement FR 5

Réglage du siège du conducteur FR 5

Choix des programmes. FR.5

Démarrage de la machine FR.5

Déplacer la balayeuse. FR.5

Balayage FR 5

Vider le bac à poussières FR.6

Mise hors service de l'appareil FR 6

Transport. FR 6

Stockage. FR 6

Remisage FR 6

Entretien et maintenance. FR. 6

Consignes générales FR 6

Nettoyage FR 6

Fréquence de maintenance FR 6

Travaux de maintenance FR.7

Déclaration de conformité CE FR 9

Garantie FR 9

Assistance en cas de panne FR. 10

Caractéristiques techniques FR.10

Consignes générales

Contacter le revendeur en cas de constatation d'une avarie de transport lors du déballage de l'appareil.

• Afin d'assurer un fonctionnement sans danger, observer les avertissements et consignes placés sur l'appareil.
• Outre les instructions figurant dans le mode d'emploi, il est important de prendre en considération les consignes générales de sécurité et de prévention contre les accidents imposées par la loi.

Danger

Risque de blessure, de dommage! Respecter le poids de l'appareil lors du transport!

Poids (sans batteries)	1398 kg*
Poids (avec batteries)	2690 kg*

• Si des jours de montage sont montés, le poids est augmenté en conséquence.

Ne pas utiliser de chariot élévateur. Pour le chargement de l'appareil, utilise une rampe appropriée ou une grue! Lors de l'utilisation d'une rampe, respecter ce qui suit: Garde au sol 70 mm. Si l'appareil est livré sur une palette, une rampe doit être créée à l'aide des planches fournies.

Le montage de cette rampe se trouve en page 2 (page intérieure de couverture).

Remarque importante : chaque planche doit être fermement fixée par 2 vis.

Danger

Risque de blessure, de dommage!

Danger

Risque de blessure!

Risque de basculement en cas de pente trop forte.

• Dans le sens de la marche, ne pas monter des pentes supérieures à 12%.

Risque de basculement en cas de conduite rapide dans les virages.

• Roulez lentement dans les virages.

Risque de basculement en cas de sol instable.

• N'utilisez la machine que sur des sols stabilisés.

Risque de basculement en cas de pente latérale trop importante.

• N'emprunte aucune pente supérieure à 10% dans le sens perpendiculaire au sens de la marche.
• Doivent être respectées les mesures de règlement, les règles et les décrets qui sont valables pour les automobiles. L'utilisateur doit utiliser l'appareil de façon conforme. Dans la circulation, il doit prendre en considération les données

locales et lors du maniement de l'appareil, il doit prendre garde aux pierres et aux personnes, et en particulier aux enfants.

L'appareil doit uniquement être utilisée par des spécialistes qui sont instruits dans la manoeuvre ou par des personnes qui peuvent justifiée leur aptitude d'utilisation et qui sont explicitement mandatées pour l'utilisation. - Ne jamais laisser des enfants ou des adolescents utilisier l'appareil. La prise en charge personnes est interdit. - Les appareils qu'arrivent en butée mécanique ne peuvent être mis seulement qu'à partir du siège. Pour éviter une utilisation sans droit de l'appareil, la clé de contact doit être rétirée. Pendant le fonctionnement du moteur, l'appareil doit être tous le temps surveillée. L'utilisateur ne peut sortir de l'appareil que lorsque le moteur s'arrête, l'appareil est assurée contre des mouvements involontaires, le frein d'arrêt, en cas échéant est actionné et la clé de contact est rétirée.

Appareils fonctionnant avec une batterie

Remarque : Tout droit de recours en garantie n'est valide qu'en cas d'utilisation des batteries et chargeurs recommandés par Karcher.

• Il est impératif de respecter les instructions de service du fabricant de batterie et du fabricant du chargeur. Il convient également d'observer la législation en vigueur en matière d'utilisation des batteries.
• Ne jamais laisser les batteries déchargees. Les recharger le plus tôt possible. Pour éviter les fuites de courant, les batteries doivent toujours être propres et sèches. Protéger les batteries contre l'encrassement, par exemple contre les poussières métalliques.
• Ne pas poser d'outils ou d'objets similaires sur la batterie. Risque de court-circuit et d'explosion.
• Ne jamais approcher une flamme, émettre d'étincelles ou fumer à proximité d'une batterie ou d'une station de charge pour batteries. Risque d'explosion.
• Ne toucher aucune pièce chaude, telle que le moteur (risque de brûlure).
• Prendre garde lors de la manipulation de l'acide de batterie. Respecter les consignes de sécurité qui s'appliquent!
• Toute batterie usée doit être éliminée conformément à la directive CE 91/157/CEE relative à la protection de l'environnement.

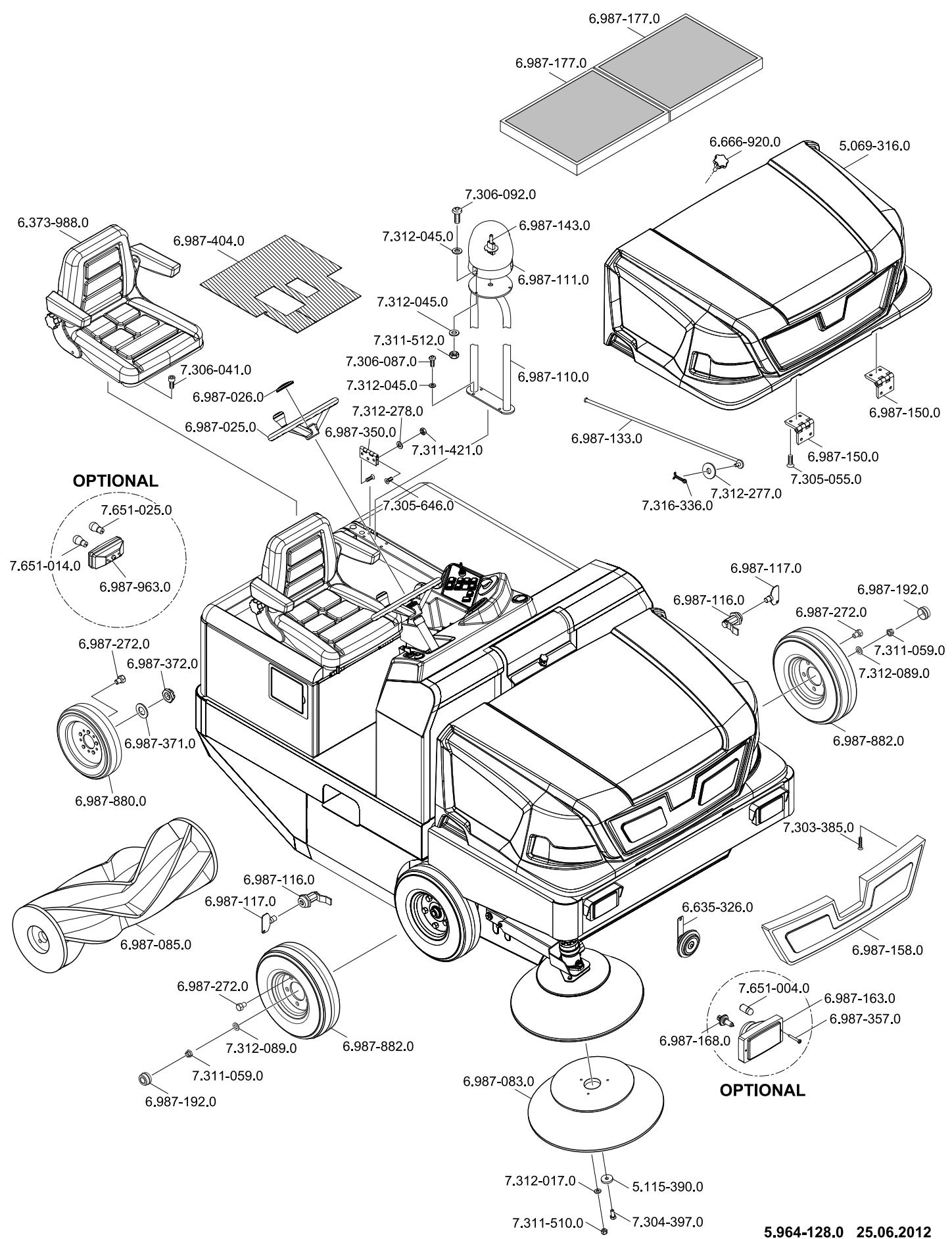

Accessoires et pièces de rechange

Utiliser uniquement des accessoires et des pièces de rechange autorisés par le fabricant. Des accessoires et des pièces de rechange d'origine garant

tissent un fonctionnement sûr et parfait de l'appareil.

• Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi. Plus d'information sur les pièces de rechange vous les trouvez sous www.kaercher.com sous le menu Service.

Symboles utilisés sur l'appareil

	Surfaces brûlantes, risque de brûlure! Avant d'effectuer toute opération sur l'appareil, laisser re-froidir suffisamment le système d'échéppement.
	Effectuer les travaux à l'appareil toujours avec des gants appropriées.
	Risque d'écrasement par co倾向ent entre les éléments mobiles du vehi-cule
	Risque de blessure par les pièces en mouvement. Ne pas ymettre les mains.
	Risque d'accidie. N'aspi-rer aucun object enflammé ou incandescent.
	Fixation de chaîne / fixation à la grue
	Points de réception pour le cric

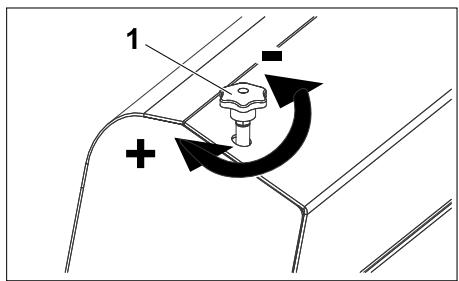

	Réglage de larosse de balayage
	Inclinaison maxi de la base pour déplacements avec brosse de balayage levée.
	Dans le sens de la marche, ne pas monter des pentes supérieures à 12%.
	Attentionrosse rotative (observer le sens de rota-tion).
	Avertissement de la pré-sence d'une tension dangereuse !

Danger

Signale la présence d'un danger imminent entraînant de graves blessures corporelles et pouvant avoir une issue mortelle.

Avertissement

Signale la présence d'une situation éventuelle dangereuse pouvant entraîner de graves blessures corporelles et même avoir une issue mortelle.

Attention

Remarque relative à une situation éventuelle dangereuse pouvant entraîner des blessures légères ou des dommages matériels.

Fonction

La balayeuse fonctionne selon le principe de la pelle de balayage.

La Brosse rotative dirige directement la saleté dans le collecteur de déchets. Le balai latéral nettoie les angles et les cordures de la surface à balayer et achemine les déchets dans la zone d'action de la Brosse rotative. - La poussière fine est aspirée par le filtre à poussières par la soufflante d'aspiration.

Utilisation conforme

Cette balayeuse est conçue pour le balayage de surfaces encrassées en intérieur et en extérieur.

Il est nécessaire de contrôler l'état et la sécurité du fonctionnement de l'appareil et de ses équipements avant toute utilisation. Ne pas utiliser l'appareil si son état n'est pas irréprochable. - La présente balayeuse ne doit être utilisée qu'en conformité avec les consignes des instructions de service. - Cette balayeuse est conçue pour le balayage de surfaces encrassées en intérieur et en extérieur. - Cet appareil n'est pas conçu pour aspirer des poussières nocives. Aucune transformation ne doit être effectuée sur la machine. - Ne jamais aspirer ni balayer de liquides explosifs, de gaz inflammables, ni d'acides ou de solvants non dilués! Il s'agit notamment de substances telles que l'essence, les diluants pour peintures, ou le fuel, qui, en tourbillonnant avec l'air aspiré, risqueraient de produire des vapeurs ou des mélanges, ou de substances telles que l'acétone, les acides ou les solvants non dilués, qui pourraient ALTERER les matériaux constitutifs de l'appareil. - N'aspirer ou ne balayer aucun objet en flamme ou incandescent.

• Cet appareil convient uniquement pour les revêtements de sol mentionnés dans le mode d'emploi.
• Il doit être utilisé exclusivement sur des surfaces autorisées par l'entrepreneur ou son représentant.
• Il est interdit de séjourner dans la zone à risque. Il est interdit d'exploiter l'appareil dans des pièces représentant des risques d'explosion.
• En règle générale, il convient : d'éloigner les matériaux facilement inflammables de la machine (risque d'explosion ou d'incendie).

Danger

Risque de blessure! Vérifier la portée du sol avant de rouler.

Asphalte Sol industriel Chape coulée - Béton Pavé

Attention

Risque d'endommagement! Ne balayer ni bandes, ni cordons, ni fils qui risqueraient de s'enrouler.

Protection de l'environnement

	Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures menagères, mais les remettre à un système de recyclage.
	Les apparêls usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte ajustats afin d'éliminer les apparêls hors d'utilisation.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingénieurs se trouvent sous :

1 Porte-cabine (option) 2 Points d'arrêt (4x) 3 Toit de protection (option) 4 Gyrophare 5 Essuie-glace (option) 6 Verrouillage capot de l'appareil 7 Pupitre de commande 8 Volant 9 Clé de contact 10 Frein d'immobilisation 11 Pédales 12 Siège (avec contacteur de siège) 13 Connecteurs de la batterie 14 Kit de batterie 2 × 24 ~V, 700 Ah 15 Roue arrête 16 Recouvrement du moteur 17 Réglage de la brosse de balayage 18 Système d'éclairage (option) 19 Bac à poussières 20 Balai latéral 21 Roue avant 22 Accès à la rouleau

Zone de commande

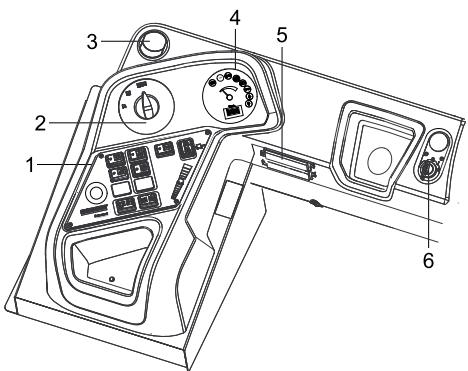

1 Touches de fonction 2 Commutateur de programmes 3 Ouverture de ventilation (option) 4 Affichage multifonction 5 Boîtier à fusible du poste de travail 6 Clé de contact

Clé de contact

1 Clef d'allumage Position 0: Mettre le moteur en route Position 1: allumage mis Position 2: Lancer le moteur

Touches de fonction

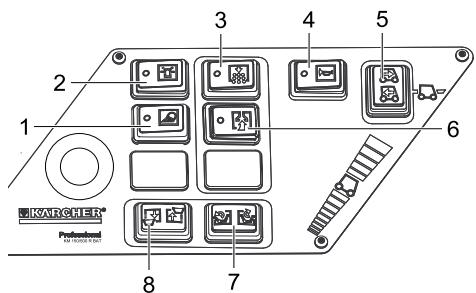

1 Éclairage de travail marche/arrêt 2 Gyrophare marche/arrêt 3 Nettoyage du filtre 4 Avertisseur sonore 5 Sélecteur de direction 6 Ventilateur d'aspiration 7 Ouverture/fermeture du volet du collecteur 8 Interrupteur d'actionnement du bac à poussières (relever/abaisser)

Témoins de contrôle et écran

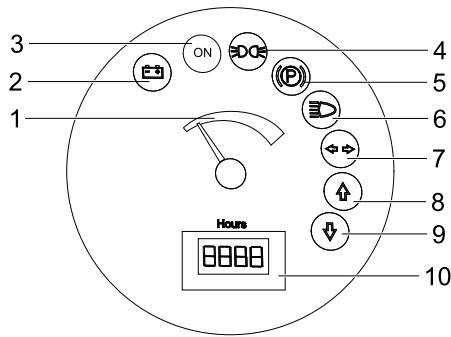

1 Capacité de la batterie 2 Témoin de contrôle de la batterie 3 Lampe témoin état de service 4 Lampe témoin veilleuses 5 Témoin de contrôle (pas raccordé) 6 Témoin feux de croissance 7 Témoin de contrôle (pas raccordé) 8 Témoin sens de marche en avant 9 Témoin sens de marche en arrêt 10 Compteur d'heures de service

Pédale

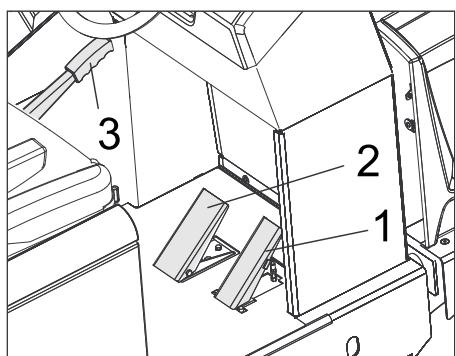

1 Pédale de marche 2 Pédale de frein 3 Frein d'immobilisation

Serrer/desserrer le frein de stationnement

Desserrer le frein de stationnement tout en appuyant sur la pédale de frein. Serrer le frein de stationnement tout en appuyant sur la pédale de frein.

Déplacement de la balayeuse sans autopropulsion

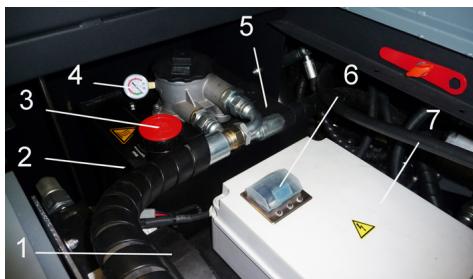

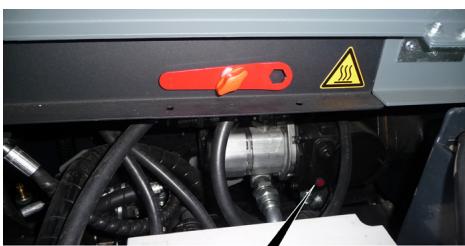

→ Ouvrir le couvercle moteur. → Tourner le levier de mise en roue libre (rouge) de la pompe hydraulique de (dans le sens inverse des aiguilles d'une montre).

Utiliser un outil spécial.

Remarque

L'outil spécial (clé à molette rouge) se trouve dans un support dans le cadre du véhicule, à côté de la roue libre.

Attention

Ne pas déplacer la balayeuse sans l'aide du moteur sur de longues distances et pas plus vite que 10 km/h. → Après le décalage, repousser le levier de roue libre.

Déplacement de la balayeuse sans autopropulsion

Si le levier de roue libre de la pompe hydraulique a été actionné pour décaler la machine, il doit être repoussé jusqu'en butée, dans le sens des aiguilles d'une montre.

Utiliser un outil spécial.

Consignes générales

→ Garer la balayeuse sur une surface plane. → Retirer la clé de contact. → Serrer le frein de stationnement.

Travaux de contrôle et de maintenance

Une fois par jour, avant de commencer le travail

→ Contrôler l'état de chargement de la batterie; en cas de besoin, charger la batterie (cf. chapitre « Charger la batterie »). → Contrôler le degré d'usure du balai-brosse et de la balayeuse latérale et vérifier l'enroulement des bandes. → Vérifier si des bandes entourent les roues. → Vérifier le fonctionnement de tous les éléments de commande. → Examiner l'appareil pour détecter tout endommagement. → Nettoyer le filtre de poussières avec la touche de nettoyage de filtre.

Remarque : voir la description au chapitre Entretien et maintenance.

Consignes de sécurité

Respecter impérativement ces consignes en cas de manipulation des batteries :

Respecter les consignes situées sur la batterie, dans les instructions de service et dans le mode d'emploi du véhicule !

	Porter des lunettes de protection!
	Tenir les enfants à l'écart des acides et des batteries!
	Risque d'explosion!
	Toute flamme, matière incan-descente, étincelle ou ciga-rette est interdite à proximité de la batterie!
	Risque de brûlure!
	Premiers soins!
	Attention!
	Mise au rebut!
	Ne pasmettre la batterie au rebut dans le vide-ordures!
	Avertissement de la présence d'une tension dangereuse!

Danger

Risque d'explosion! Ne jamais déposer d'outils ou d'objets similaires sur les bornes et les barrettes de connexion de la batterie.

Danger

Risque de blessure! Ne jamais être en contact direct avec les plaques et le plomb. Prendre soin de se laver les mains après avoir manipulé la batterie.

Danger

Risque d'incendie et d'explosion!

• Il est interdit de fumer ou de faire brûler des objets.
• Les espaces dans lesquelles sont chargées les batteries doivent être bien aérées, puisque au chargement peut apparaître du gaz très explosif.

Danger

Risque de brûlure!

• Des éclaboussures d'acide dans l'œil ou sur la peau, laver avec l'eau.
• Avec voir immédiatement le médecin. Laver les vêtements salés avec l'eau.

Charger les batteries

Charger les batteries avant d'installer l'appareil en service.

Danger

Risque de blessure! Respecter les consignes de sécurité pour l'utilisation de batteries. Lire avec attention le mode d'emploi du chargeur de batterie. Respecter impérativement la notice d'utilisation fournie par le constructeur de la batterie et la manipuler en conséquence. Charger les batteries uniquement avec un chargeur approprié. Les espaces dans lesquels sont chargées les batteries doivent être bien aérés, puisque au chargement peut apparaître du gaz très explosif.

Danger

Risque de brûlure. Des fuites d'acide peuvent survenir lors du replissage de la batterie déchargée! Porter impérativement des lunettes de protection lors de toute manipulation d'acide de batterie et respecter les consignes afin d'éviter les blessures et l'endommagement des vêtements. En cas de projection d'acide sur la peau ou les vêtements, rincer immédiatement et abondamment à l'eau.

Attention

Risque d'endommagement. Pour recharger la batterie, utiliser uniquement de l'eau distillée ou désalée (specification VDE 0510). N'employer aucun additif (produit dit d'amélioration) sous peine d'annulation de toute garantie.

Batteries et chargeurs recommandés

	N° de com-mande

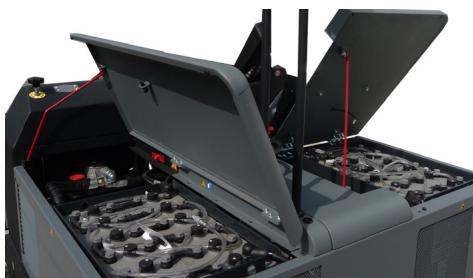

Coffre pour batterie48 V, 700 Ah, (peu demaintenance)*	6.654-280.0
Chargeur 48 V, 80 A	6.654-281.0
* L'appareil nécessite 2 batteries

L'utilisation d'autres batteries et d'autres chargeurs n'est pas recommandée et doit se faire uniquement après consultation du service après-vente KÄRCHER.

Débrancher les connecteurs de batterie au niveau de la machine et les relier avec la fiche du chargeur. Enficher la fiche du chargeur dans une fiche secteur réglementaire de 16 A; le chargeur charge de manière autonome. Tenir ouvert le couvercle moteur pendant le processus de chargement. Remarque: Lorsque les batteries sont chargées, débrancher en premier le chargeur du réseau, puis le séparer de la batterie.

Attention

Respecter impérativement la notice d'utilisation fournie par le constructeur de la batterie et la manipuler en conséquence.

Vérifier le niveau de charge de la batterie

• Affichage de la capacité de batterie dans la zone verte : La batterie est chargée.
• Affichage de la capacité de batterie dans la zone jaune : La batterie est chargée à moinsie.
• Affichage de la capacité de batterie dans la zone rouge : La batterie est quasiment déchargée. Le mode Balayage sera interrompu automatiquement très bientôt.
• La lampe témoin est allumée en rouge. La batterie est déchargée. Le mode Balayage est automatiquement terminé (remise en service des blocs de balayage uniquement possible après avoir chargé la batterie). Amener immédiatement l'appareil à la station de charge en évitant les pentes. Recharger la batterie.

Réglage du siège du conducteur

→ Tirer le levier de réglage du siège vers l'extérieur. → Déplacer le siège, relâcher le levier et enclencher le siège. → Essayer de pousser le siège vers l'avant ou vers l'arrière afin de vérifier qu'il est bien enclenché.

Choix des programmes

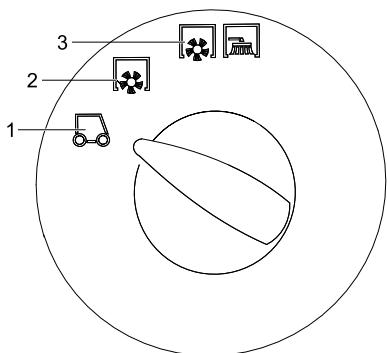

1 Déplacement de transport 2 Balayage avec brosse rotative 3 Balayage avec la brosse rotative et les balais latéraux

Démarrage de la machine

Remarque : l'appareil est équipé d'un siège avec contact de sécurité. Lorsque le conducteur quitte son siège, la machine s'arrête.

→ Prendre place sur le siège du conducteur. → Amener le sélecteur de déplacement en position centrale. → Serrer le frein de stationnement. → Placer la clef de démarrage dans la serrure d'allumage. → Tourner la clé de contact sur la position "I". L'appareil est opérationnel. → Tourner la clé de contact sur la position "I".

L'appareil peut être conduit.

Remarque : L'affichage de la capacité de batterie affiche au bout de 10 secondes environ l'état de chargement réel.

Déplacer la balayeuse

→ Régler l'interrupteur de programme sur marche transport. → Appuyer sur la pédale de frein et maintenir la pression. → Desserrer le frein.

Avancer

→ Mettre le sélecteur du sens de marche sur « marche avant » → Appuyer lentement sur la pédale d'accélérateur.

Danger

Risque de blessure! En reculant, aucun danger ne peut exister pour des tiers. Le cas échéant, laissez-vous guider.

Attention

Risque d'endommagement! N'actionner le sélecteur de sens de marche que pendant l'immobilisation de l'appareil.

Mettre le sélecteur du sens de marche sur « Arrière » → Appuyer lentement sur la pédale d'accélérateur.

Pour la conduite

La pédale d'accélérateur permet de régler la vitesse de déplacement de façon continue. - Evitez d'actionner la pédale par à-coups, cela pourrait endommager le système hydraulique.

Freinage

La machine freine automatiquement et s'immobilise lorsque la pédale d'accélérateur avant est relâchée. Remarque : L'effet de freinage peut être soutenu par la pression de la pédale de frein.

Franchissement des obstacles

Franchir des obstacles fixes jusqu'à 70 mm de hauteur : Franchir l'obstacle avec précaution en avançant lentement.

Franchir des obstacles fixes de plus de 70 mm de hauteur :

Le véhicule ne peut franchir ces obstacles qu'avec une rampe appropriée.

Attention

Ne balayer ni bandes adhesives, ni fils de fer ou autres matériaux risquant de déterminer le mécanisme de balayage. Remarque : adapter la vitesse du véhicule aux conditions locales pour obtenir un résultat de nettoyage optimal. Remarque : le filtre à poussières doit être nettoyé régulièrement pendant l'utilisation de la balayeuse.

Balayage de sols secs

mesure le ventilateur en service.

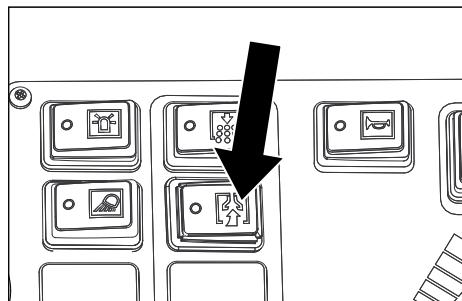

→ Lors du nettoyage de surfaces, régler l'interrupteur de programme sur balayage avec balayeuse. Lors du nettoyage de cordures, régler l'interrupteur de programme sur balayage avec balayeuse et balai latéral.

Balayage de sols humides ou mouillés

Mettre le ventilateur hors service. → Lors du nettoyage de surfaces, régler l'interrupteur de programme sur balayage avec balayeuse. Lors du nettoyage de coudes, régler l'interrupteur de programme sur balayage avec balayeuse et balai latéral.

Danger

Risque de blessure! Veiller à ce qu'aucune personne ni aucun animal ne se trouve dans la zone de basculement pendant le vidage du bac à poussières.

Danger

Risque d'écrasement! Ne jamais approcher les mains du mécanisme de vidage. Ne jamais rester sous le bac lorsqu'il est relevé.

Danger

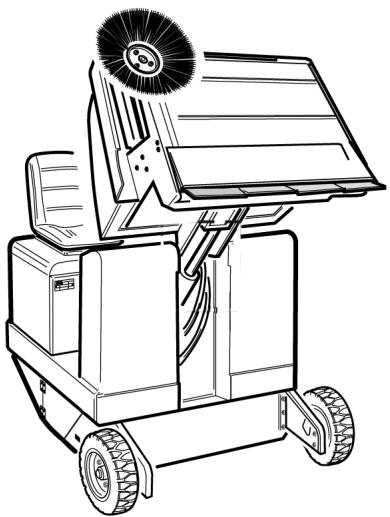

Risque de basculement! Pour le processus de vidage du bac, veiller à garer le véhicule sur une surface plane.

Régler l'interrupteur de programme sur marche transport. Relever le bac à poussières. S'approcher lentement du collecteur de poussières. Serrer le frein de stationnement.

Ouvrir le volet du collecteur : Pousser l'interrupteur à gauche et vider la cuve à poussière. Fermer le volet du collecteur : Pousser l'interrupteur à droite (environ 2 secondes) jusqu'à l'enclenchement en position finale. Desserrer le frein. S'éloigner lentement du collecteur à poussières. Abaisser le bac à poussières jusqu'à la position finale.

Mise hors service de l'appareil

→ Appuyer sur la pédale de frein et maintenir la pression. → Serrer le frein de stationnement. → Tourner la clé de contact sur "0" et la retirer.

Danger

Risque de blessure et d'endommagement! Respecter le poids de l'appareil lors du transport.

→ Tourner la clé de contact sur "0" et la retirer. → Serrer le frein de stationnement. → Sécuriser l'appareil au niveau des points d'arrimage (4x) avec des sangles de serrage, des cordes ou des chaînes. → Sécuriser le véhicule à l'aide de cales sous les roues. → Sécuriser l'appareil contre les glissements ou les basculements selon les directives en vigueur lors du transport dans des véhicules.

Danger

Risque de blessure et d'endommagement! Prendre en compte le poids de l'appareil à l'entreposage.

Rangement

Respecter les instructions suivantes si la machine doit rester inutilisée pendant un certain temps :

→ Garer la balayeuse sur une surface plane. → Régler l'interrupteur de programme sur marche transport. → Tourner la clé de contact sur "0" et la retirer. → Sécuriser la balayeuse afin qu'elle ne puisse rouler librement. → Nettoyer l'intérieur et l'extérieur de la balayeuse. → Garer la machine dans un endroit protégé et sec. → Débrancher le connecteur de la batterie au niveau de la machine. → Charger la batterie tous les 2 mois environ.

Consignes générales

Avant de nettoyer ou d'entretenir l'appareil, de changer des pièces ou de commutateur sur une autre fonction, l'appareil doit être arrêté, la clé retirée et la fiche de batterie débranchée ou la batterie coupée. - Les maintenances doivent être uniquement effectuées par des services d'assistance au client autorisés ou par des spécialistes. - Les appareils utilisés industriellement à des locaux différents doivent être avoir effectué une révision de protection selon VDE 0701. Garer la balayeuse sur une surface plane. Tourner la clé de contact sur "0" et la retirer. Serrer le frein de stationnement.

Attention

Risque d'endommagement! L'appareil ne peut être nettoyé à l'eau avec un flexible ou au jet haute pression (Danger de court-circuits ou autres dégâts).

Danger

Risque de blessure! Porter un masque et des lunettes de protection.

→ Essuyer le véhicule avec un chiffon. → Nettoyer le véhicule à l'air comprimé.

Nettoyage extérieur de l'appareil

Nettoyer l'extérieur du véhicule avec un chiffon humide et un détergent doux. Remarque : n'utiliser aucun détergent agressif.

Fréquence de maintenance

Respecter la liste de contrôle d'inspection 5.950-648.0 ! Remarque : le compteur d'heures de service indique l'échéance des périodicités de maintenance.

Maintenance par le client

Remarque : tous les travaux d'entretien et de maintenance devant être faits par le client doivent être effectués par une personne qualifiée. Il est possible à tout moment de faire appel à un spécialiste Kärcher.

Maintenance quotidienne :

→ Contrôler le degré d'usure du balai-brosse et de la balayeuse latérale et vérifier l'enroulement des bandes. → Vérifier le fonctionnement de tous les éléments de commande. → Examiner l'appareil pour détecter tout endommagement.

Maintenance hebdomadaire :

Nettoyer le refroidisseur d'huile hydraulique. Contrôler l'installation hydraulique.

→ Contrôler le niveau de l'huile hydraulique. → Contrôler le niveau de liquide de frein. → Contrôler le degré d'usure des couteaux d'étanchéité et le cas échéant, les remplacer. → Vérifier et lubrifier le volet du collecteur.

Maintenance en fonction de l'usure :

→ Changer les baguettes d'étanchéité. → Remettre les joints latéraux correctement en place ou les remplacer. → Changer la rosse rotative. → Changer les balais latéraux.

Remarque : pour la description, voir le chapitre Travaux de maintenance.

Maintenance après 50 heures de service :

Faire exécuter la première inspection selon le carnet d'entretien.

Maintenance après 250 heures de service :

Faire exécuter l'inspection selon le carnet d'entretien.

Remarque: pour éviter de perdre le bénéfice de la garantie, veuillez confier au service après-vente Kärcher agréé tous les travaux de maintenance et d'entretien pendant la durée de la garantie.

Préparation :

→ Garer la balayeuse sur une surface plane. → Tourner la clé de contact sur "0" et la re-tirer. → Serrer le frein de stationnement.

Danger

Risque de blessure! Toujours mettre la barre de sécurité en place lorsque le bac à poussière est levé.

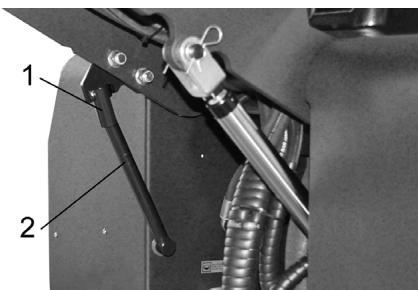

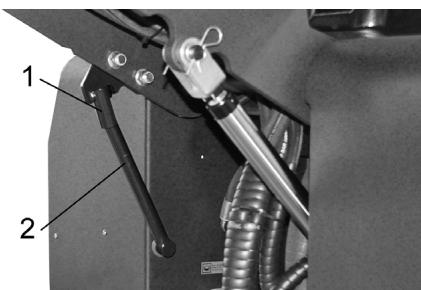

1 Support de la barre de sécurité 2 Barre de sécurité → Relever la barre de sécurité et l'insérer dans le support (protection).

Remplacement des batteries

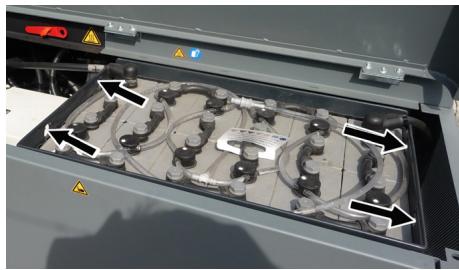

Les batteries peuvent uniquement être échangées en kit. Le remplacement doit uniquement être effectué par du personnel qualifié.

En fonction du poids élevé (545 kg par pack de batterie), le remplacement doit être effectué avec une grue. Il convient de toujours débrancher le pôle moins en premier lors du démontage de la batterie. Fixer les cables pour grues aux 4 élingues du kit de batterie et déplacer les batteries avec précaution.

Remarque : Retirer auparavant les caches latéraux.

Remarque

Le collecteur de balayage ne doit pas être levé.

Ouvrir le couvercle moteur.

1 Radiateur d'huile hydraulique 2 Vitre de surveillance 3 Couvercle de fermeture. Orifice de remplissage d'huile 4 Manomètre 5 Réservoir d'huile hydraulique 6 Fusible FU 1 (fusible principal) 7 Boîtier électronique

Ouverture autorisée uniquement par le service après-vente.

Contrôler le niveau d'huile hydraulique dans le regard. Le niveau d'huile doit se trouver entre les repères "MIN" et "MAX". Si le niveau d'huile se trouve sous le repère "MIN", remplir l'huile hydraulique. Dévisser le couvercle de verrouillage de l'orifice de remplissage d'huile. Nettoyer le secteur de remplissage. Remplir l'huile hydraulique.

Types d'huile : voir caractéristiques techniques

Visser le couvercle de verrouillage de l'orifice de remplissage d'huile.

Remarque

Si le manomètre indique une pression d'huile hydraulique élevée, le filtre d'huile hydraulique doit être remplacé par le service après-vente de Kärcher.

Contrôler l'installation hydraulique

→ Serrer le frein de stationnement. → Lancer le moteur.

La maintenance de l'installation hydraulique ne peut être effectuée que par le service après-vente de Karcher.

Vérifier tous les flexibles hydrauliques et les raccordements s'ils sont étanches.

Contrôler la brosse rotative

→ Tourner la clé de contact sur la position "I". → Lever le bac à poussières jusqu'à la position finale. → Tourner la clé de contact en position 0. → Serrer le frein de stationnement. → Mettre la barre de sécurité en place pour le vidage en hauteur. → Oter les fils et bandes de la brosse rotative. → Sortir la barre de sécurité. → Placer la clef de démarrage dans la serrure d'allumage. → Tourner la clé de contact sur la position "I". → Abaisser le bac à poussières jusqu'à la position finale. → Couper le moteur.

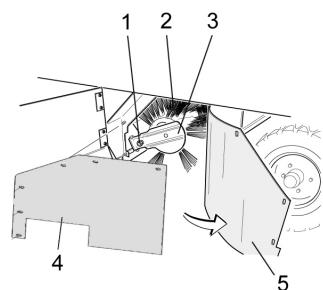

Changer la roue rotative

1 Vis de fixation du logement de larosse de balayage 2 Brosse rotative 3 Logement de larosse de balayage 4 Joint lateral de la tôle de retenue 5 Joint lateral

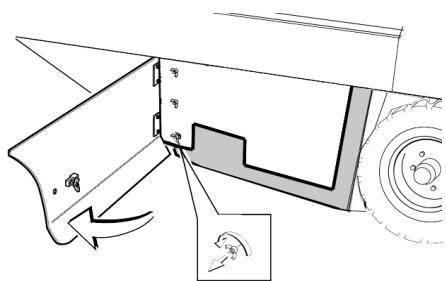

Ouvrir l'habillage latéral à l'aide de la clé.

Dévisser les écrous à ailette du joint latéral sur la tôle de retenue et dévisser la tôle de retenue. Rabattre le joint latéral vers l'extérieur. Dévisser la vis de fixation du logement de la Brosse-rouleau et basculer le logement vers l'extérieur. Extraire la brosse rotative.

Position de la brosse de balayage dans le sens de la marche (vue d'en haut).

Remarque: veiller au bon positionnement de la Brosse lors du montage d'une nouvelle Brosse rotative.

Monter la nouvelle brosse rotative. Les rainures de la brosse rotative doivent être encastrées dans les cames du pivot opposé.

Remarque: Après le montage de la nouvelle brosse rotative, il convient de régler de nouveau la trace de balayage.

Contrôler et régler la trace de balayage

→ Vérifier la pression des pneus. → Mettre le ventilateur d'aspiration hors service. → Déplacer la balayeuse sur un sol plan et lisse, recouvert de poussière ou de craie. → Régler le sélecteur de programme sur balayage avec Brosse de balayage. → Régler l'interrupteur de programme sur marche transport. → Déplacer le véhicule en marche arrière. → Contrôler la surface de balayage.

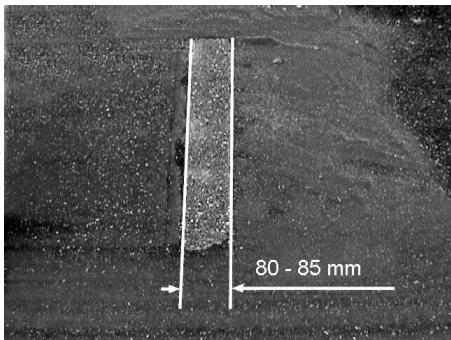

La trace de balayage doit avoir la forme d'un rectangle régulier de 80 à 85 mm de large.

Régler la largeur de la trace de balayage :

1 Vis de réglage Régler la position de la trace de balayage en ajustant la vis de réglage. Contrôler la surface de balayage.

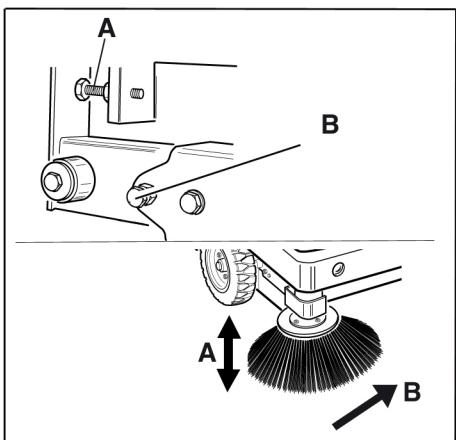

Contrôler et régler la trace de balayage du balai latéral

→ Lever les balais latéraux. → Déplacer la balayeuse sur un sol plan et lisse, recouvert de poussière ou de craie. → Régler le sélecteur de programme sur balayage avec Brosse de balayage et balai latéral. → Lever les balais latéraux. → Régler le sélecteur de programme sur Circuler. → Déplacer le véhicule en marche arrêté. → Contrôler la surface de balayage.

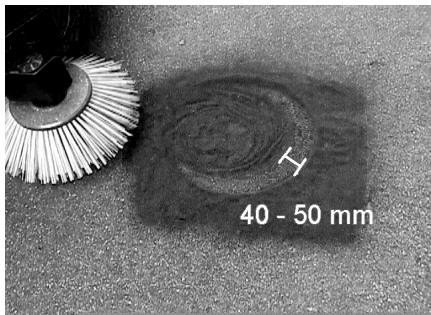

La largeur de la trace de balayage doit être entre 40 et 50 mm

→ Corriger la trace de balayage à l'aide des deux vis de réglage. → Contrôler la surface de balayage.

Réglage des joints latéraux

Remonter le collecteur de balayures et le freiner avec la barre de sécurité.

Danger

Risque de blessure! Toujours mettre la barre de sécurité en place lorsque le bac à poussière est levé.

Relever la barre de sécurité et l'insérer dans le support (protection).

1 Support de la barre de sécurité 2 Barre de sécurité

Ouvrir l'habillage latéral, comme décrit au chapitre « remplacement de la Brosse rotative » → Desserrer 6 écrous à ailettes sur la tôle de retenue latérale. → Desserrer 3 écrous (écartement de 13) sur la tôle de retenue avant. → Presser le joint latéral vers le bas (trou oblong), jusqu'à ce qu'il se trouve à 1 - 3 mm du sol. → Serrer les tôles de retenue à fond. → Réaliser l'opération de l'autre côté de l'appareil.

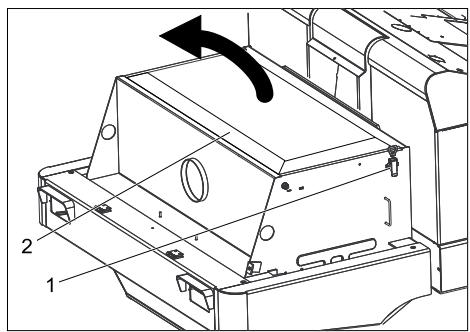

Nettoyer manuellement le filtre à poussières

Nettoyer le filtre de poussières avec la touche de nettoyage de filtre.

Avertissement

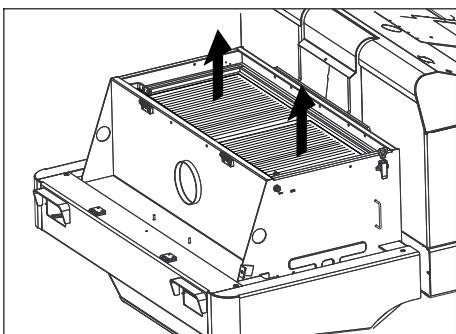

Vider le bac à poussières avant de procéder au remplacement du filtre. Porter un masque de protection pour effectuer des travaux de maintenance sur le système de filtration. Respecter les consignes de sécurité concernant la manipulation de fines poussières.

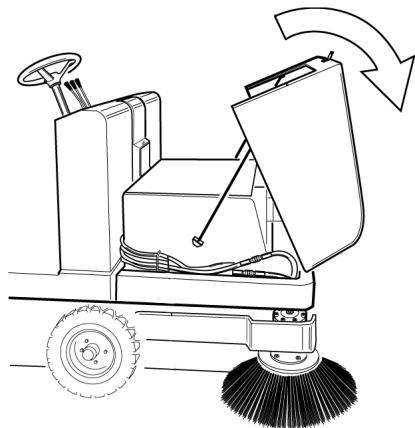

Ouvrir le verrouillage en desserrant la vis à poignée en étoile. Rabattre le capot vers l'avant.

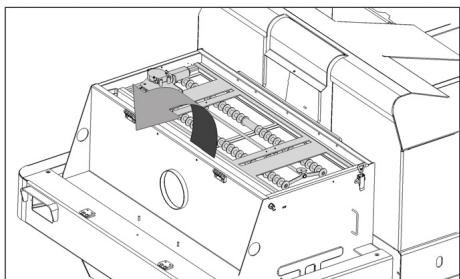

→ Ouvrir le recouvrement du filtre.

Rabattre le secoueur de filtre vers l'avant.

Remplacer le filtre à poussières. Refermer le couvercle du filtre.

Changer l'ampoule du phare (option)

→ Déserrer le phare. → Retirer le phare et débrancher le connecteur.

Démonter le phare. Désolidariser le logement du phare et le maintenir ce faisant horizontal car l'unité de lampe n'est pas fixée. Déverrouiller l'étrier de fermeture et enlever l'ampoule. Monter une ampoule neuve. Remonter en suivant les étapes dans l'ordre inverse.

Remarque : respecter les positions de la fiche.

Changer l'ampoule du clignotant (option)

Remarque: pour replacer l'ampoule du clignotant, retirer le verre du clignotant du logement du clignotant.

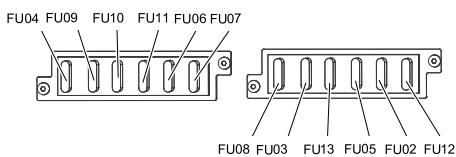

Remplacer les fusions

Ouvrir le porte-fusibles.

Contrôler les fusibles. Remplacer les fusibles défectueux.

Remarque: Le fusible FU 01 (fusible principal) se trouve dans le boîtier électronique.

Les fusibles FU 14, FU 15 et FU 16 se trouvent dans le boîtier électronique.

Attention: Ouverture du boîtier et remplacement des fusibles uniquement par le service après-vente/agréé.

FU 01	Fusible principal	330 A
FU 02	Contacteur du siège	3 A
FU 03	Cabine de conduc- teur (en option)	10 A
FU 04	Interrupteur de direc- tion de déplacement	5 A
FU 05	Affichage multifon- tion	3 A
FU 06	Radiateur d'huile hy- draulique	25 A
FU 07	Bouton sélecteur de programme	15 A
FU 08	Avertisseur sonore	10 A
FU 09	Éclairage de gauche	7,5 A
FU 10	Éclairage de droite	7,5 A
FU 11	Eclairage	10 A
FU 12	Gyrophare	5 A
FU 13	Système vibrateur	10 A
FU 14	Moteur	3 A
FU 15	Convertisseur de ten- sion	20 A
FU 16	Interrupteur à clé	3 A

Remarque : n'utiliser que des fusibles du même ampérage.

Déclaration de conformité CE

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d'hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit: Balayeuse

Type: 1.186-xxx

Directives européennes en vigueur :

Normes harmonisées appliquées :

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3:2008

EN 62233: 2008

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesure: 94

Garanti: 97

Les soussignés agissant sur ordre et sur procuration de la Direction commerciale.

H. Jenner CEO

Télécopieur: [phone]

Winnenden, 2012/04/01

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l'appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Assistance en cas de panne

Panne	Remède
L'appareil n'avance pas ou seulement lentement	S'asseoir sur le siège conducteur, le contact de sécurité du siège est activé
	Actionner le fusible déclenché FU 1 (sur le boîtier électronique)
	Charger ou changer la batterie
	Desserrer le frein
	Vérifier l'enroulement des bandes et des fils.
	Contacter le service après-vente Kärcher
Bruit sifflant dans l'hydraulique	Remettre le fluide hydraulique à niveau
	Contacter le service après-vente Kärcher
Les brosses tournent lentement ou pas du tout	Vérifier l'enroulement des bandes et des fils.
	Contacter le service après-vente Kärcher
Peu ou pas de puissance d'aspiration dans la zone des brosses	Nettoyer le filtré
	Contacter le service après-vente Kärcher
De la poussière s'échappe de l'appareil	Réglage des joints latéraux
	Mettre le ventilateur en service
	Nettoyer le filtré à poussières
	Remplacer les joints du filtré
	Contacter le service après-vente Kärcher
L'unité de balayage n'absorbe pas la poussière	Vider le bac à poussières
	Nettoyer le filtré à poussières
	Changer larosse rotative
	Régler la trace de balayage
	Remplacer les baguettes d'étanchéité du bac à poussières
	Eliminer le blocage de larosse rotative
	Contacter le service après-vente Kärcher
Le bac à poussière ne se lever ou s'abaisse pas	Contrôler les fusibles.
	Contacter le service après-vente Kärcher
Le bac à poussières tourne lente-ment ou pas du tout	Contacter le service après-vente Kärcher
Perturbations de fonctionnement des pièces hydrauliques mobiles	Contacter le service après-vente Kärcher

Caractéristiques techniques

		KM 150/500 R Bp
Caracteristiques de la machine
Vitesse d'avancement, en avant	km/h	9
Vitesse d'avancement, en arrière	km/h	9
Pente (max.)	--	12%
Capacité de balayage sans brosses latérales	m²/h	11000
Capacité de balayage avec 1 balai latéral	m²/h	13800
Largeur de balayage sans balais latéraux	mm	1200
Largeur de balayage avec 1 balais latéraux	mm	1500
Type de protection contre la pluie	--	IPX 3
Durée d'utilisation en cas de batterie pleinement chargée	h	4
Installation électrique
Capacité de la batterie	V, Ah	48, 700
Poids total du pack de batterie (l'appareil nécessite 2 packs de batterie)	kg	1090
Installation hydraulique
Quantité d'huile dans toute l'installation hydraulique	I	35
Quantité d'huile dans le réservoir hydraulique	I	28
Type d'huile hydraulique	--	HV 46
Bac à poussières
Hauteur maximal de déchargement	mm	1470
Volume du bac à poussières	I	500
Brosse rotative
Diamètre de la Brosse rotative	mm	380
Largeur de la Brosse rotative	mm	1200
Vitesse de rotation	1/min	360
Trace de balayage	mm	80
Balai létral
Diamètre des balais latéraux	mm	600
Rotation (sans niveaux)	1/min	0 - 54
Trains de pneus tout caoutchouc
Dimensions, avant	--	5.00-8
Dimensions, arrêté	--	4.00-8
Frein
Roues avant	--	mécanique
Roue arrêté	--	hydrostatique
Système de filtration et d'aspiration
Conception	--	Filtre plat à plis
Vitesse de rotation	1/min	2750
Surface de filtrage pour poussières fines	m²	7
Dépression nominale du système d'aspiration	mbar	5
Débit volumique nominal du système d'aspiration	m³/h	2400
Système vibrateur	--	Moteur électriche
Conditions environnement
Température	°C	-5 à +40
Hygrométrie, non-condensée	%	0 - 90
Valeurs déterminées selon EN 60335-2-72
Émission sonore
Niveau de pression sonore LpA	dB(A)	74
Incertitude KpA	dB(A)	3
Niveau de pression sonore LWA + incertitude KwA	dB(A)	97
Vibrations de l'appareil
Valeur de vibrations bras-main	m/s²	1,2
Siège	m/s²	0,6
Incertitude K	m/s²	0,1
Dimensions et poids
Longueur x largeur x hauteur	mm	2442x1570x1640
Rayon de braquage à droite	mm	1515
Rayon de braquage à gauche	mm	1600
Poids vide (avec/sans batterie)	kg	1398/2690
Poids total admissible	kg	3089
Charge d'essieu avant admissible	kg	1417
Charge d'essieu arrêté admissible	kg	1672
Sous réserve de modifications techniques !
