TVIP83900 - Caméra de surveillance ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance IP
Résolution	Full HD (1080p)
Angle de vue	90°
Vision nocturne	Oui, jusqu'à 10 mètres
Connectivité	Ethernet RJ45, Wi-Fi 2.4 GHz
Alimentation	12V DC, adaptateur secteur inclus
Dimensions	70 x 70 x 120 mm
Poids	350 g
Fonctions principales	Détection de mouvement, audio bidirectionnel, enregistrement sur carte SD jusqu'à 128 Go
Indice de protection	IP66 (résistant aux intempéries)
Installation	Mur ou plafond, kit de montage inclus
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Cryptage HTTPS, authentification par mot de passe, protocole ONVIF
Pièces détachées	Câble Ethernet, adaptateur secteur, vis et chevilles
Réparabilité	Réparable par un technicien agréé ou via le service après-vente
Compatibilité	Windows, macOS, iOS, Android
Garantie	2 ans

FOIRE AUX QUESTIONS - TVIP83900 ABUS

Comment réinitialiser la caméra TVIP83900 ?

Maintenez le bouton Reset à l'arrière de la caméra enfoncé pendant 10 secondes jusqu'à ce que le voyant clignote. La caméra redémarrera avec les paramètres d'usine.

Comment connecter la caméra à mon réseau Wi-Fi ?

Utilisez l'application ABUS IP Camera ou le logiciel fourni. Suivez l'assistant de configuration en scannant le code QR sur la caméra. Assurez-vous que le réseau Wi-Fi est en 2.4 GHz.

Quelle application mobile utiliser pour la TVIP83900 ?

Téléchargez l'application ABUS IP Camera ou ABUS Link Station depuis l'App Store ou Google Play.

Comment monter la caméra au mur ?

Utilisez le gabarit de perçage fourni pour marquer les trous. Percez, insérez les chevilles, puis vissez le support mural. Fixez la caméra sur le support et orientez-la manuellement.

Que faire si la caméra ne se connecte pas au réseau ?

Vérifiez que le routeur est allumé et que le mot de passe Wi-Fi est correct. Essayez de connecter la caméra en Ethernet pour la configurer. Réinitialisez la caméra si nécessaire.

Comment mettre à jour le firmware de la caméra ?

Dans l'application, allez dans Paramètres > Mise à jour du firmware. Si une mise à jour est disponible, suivez les instructions à l'écran. Ne coupez pas l'alimentation pendant la mise à jour.

Puis-je insérer une carte SD dans la caméra ?

Oui, la caméra dispose d'un slot pour carte microSD (jusqu'à 128 Go). Insérez-la dans le logement sous le capot étanche. Formatez la carte dans l'application avant utilisation.

Comment accéder à la caméra à distance depuis un autre réseau ?

Activez la redirection de port sur votre routeur pour le port 80 ou 554, ou utilisez le service cloud ABUS sans configuration réseau. Connectez-vous via l'application avec votre compte.

La caméra TVIP83900 est-elle compatible avec Alexa ou Google Home ?

Oui, elle est compatible avec Amazon Alexa et Google Assistant. Activez la compétence ABUS dans l'application Alexa ou Google Home et associez votre compte.

Comment enregistrer les vidéos de la caméra ?

Vous pouvez enregistrer sur une carte SD locale, sur un NAS via ONVIF, ou sur le cloud ABUS (abonnement requis). Configurez l'enregistrement programmé ou par détection de mouvement dans les paramètres.

MODE D'EMPLOI TVIP83900 ABUS

F Manuel utilisateur

Ce mode d'emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!

Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 141.

Nederlands

10.3.1.3 Maintenance

Manuel d'utilisateur

Version 12/2014

CE

Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure.

Introduction

Chère cliente, cher client,

Nous vous remercions d'avoir choisi ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de :

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lire le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans cette notice sont des marques déposées. Tous droits réservés.

Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.

Clause de non-responsabilité

Ce manuel d'utilisateur a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit à l'adresse indiquée au dos de ce manuel.

La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité pour les erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels d'utilisateur sans préavis.

ABUS Security-Center n'est pas responsable des dommages consécutifs, directs ou indirects, liés à l'équipement, aux performances et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.

Signification des pictogrammes

	Le pictogramme représentant un éclair dans un triangle indique un danger pour la santé, par exemple une décharge électrique.
	Le pictogramme représentant un point d’exclamation dans un triangle signale à l’utilisateur la présence, dans ce manuel, d’instructions importantes devant être impérativement respectées.
	Ce pictogramme indique la présence de conseils et instructions d’utilisation spécifiques.

Consignes de sécurité importantes

	En cas de dommages consécutifs au non-respect de ce manuel d'utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs.
	Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultant d'une manipulation non conforme ou du non-respect des consignes de sécurité. Dans ces cas, la garantie devient caduque.

Chère cliente, cher client, les consignes de sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu'à la protection de l'appareil. Veuillez lire attentivement les points suivants :

• Ce produit ne contient aucune pièce nécessitant un entretien. Par ailleurs, tout démontage du produit entraînera automatiquement une annulation de la certification (CE) et de la garantie.
• Une chute, même de faible hauteur, risque d'endommager le produit.
• Installez le produit de manière à ce que l'enregistreur d'images de l'appareil ne soit pas directement exposé aux rayons du soleil. Veuillez respecter les consignes de montage mentionnées au chapitre correspondant de ce manuel.
• Cet appareil a été conçu pour une utilisation en intérieur ou dans un boîtier de protection extérieur.

Évitez d'utiliser le produit dans les conditions ambiantes suivantes :

• Lieu humide ou humidité élevée de l'air
• Froid ou chaleur extrême
• Exposition directe aux rayons du soleil
• Poussières ou gaz, vapeurs ou solvants inflammables
• Fortes vibrations
• Champs magnétiques intenses, comme à proximité de machines ou de haut-parleurs
• Il est interdit d'installer la caméra sur des surfaces instables.

Consignes de sécurité générales :

• Ne laissez pas traîner le matériel d'emballage. Dans les mains d'un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux.
• Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de la portée des enfants en raison des petites pièces qu'ils pourraient avaler.
• N'introduisez jamais d'objets à travers les ouvertures de l'appareil.
• Utilisez uniquement les appareils auxiliaires/accessoires préconisés par le fabricant. Ne raccordez pas de produits incompatibles.
• Veuillez respecter les consignes de sécurité et les manuels d'utilisateur des autres appareils raccordés.
• Avant de mettre l'appareil en service, vérifiez qu'il n'est pas endommagé. En cas de dommages, ne mettez pas l'appareil en service !
• Respectez les limites de la tension de service indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible d'endommager l'appareil et de compromettre votre sécurité (risque d'électrocution).

Consignes de sécurité

1. Alimentation électrique : bloc d'alimentation 100-240 V CA, 50/60 Hz / 12 V CC, 1 A (compris dans la livraison)
   N'utilisez cet appareil qu'avec une source de courant qui fournit la tension secteur indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d'électricité. Débranchez le matériel du réseau électrique avant toute intervention de maintenance ou d'installation.
2. Surcharge
   Évitez toute surcharge des prises secteur, des rallonges de câble et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie.
3. Nettoyage
   Nettoyez l'appareil uniquement avec un chiffon humide et n'utilisez pas de produits de nettoyage agressifs.
   Pour cela, coupez l'alimentation électrique de l'appareil.

Avertissements

Avant la première mise en service, vous devez avoir lu et respecter toutes les consignes de sécurité et d'utilisation !

1. Respectez les consignes suivantes afin d'éviter que le câble et la prise secteur ne soient endommagés :

2. Ne modifiez pas et ne manipulez pas le câble ni la prise secteur.

3. Ne pliez pas et n'entortillez pas le câble secteur.
   • Pour débrancher l'appareil, saisissez la prise secteur et ne tirez pas sur le câble secteur.

4. Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine plastique du câble ne puisse pas fondre.

5. Suivez attentivement ces instructions. Leur non-respect pourrait conduire à une électrocution :

6. N'ouvrez jamais le boîtier ou le bloc d'alimentation.

7. N'introduisez aucun objet métallique ou inflammable à l'intérieur de l'appareil.

8. Afin d'éviter tout dommage dû à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.

9. Lorsqu'un appareil tombe en panne, débranchez-le immédiatement du réseau et signalez la panne à votre revendeur.

Avant d'installer l'appareil dans un système de vidéosurveillance, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension.

En cas de doute, ne procédez pas vous-même au montage, à l'installation et au câblage mais confiez-les à un professionnel qualifié. Toute intervention mal exécutée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autrui.Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

Table des matières

1. Utilisation conforme aux prescriptions .... 143
2. Étendue de la livraison 143
3. Caractéristiques et fonctions....143
4. Description de l'appareil....143
5. Description des raccordements....144
6. Première mise en service 145
7. Premier accès à la caméra réseau....146
8. Saisie du mot de passe....147
9. Fonctions utilisateur....148

9.1 Barre des menus.... 148
9.2 Affichage en temps réel 149
9.3 Commande audio/vidéo 149
9.4 Mode affichage en direct....149
9.5 Commande PTZ 150
9.5.1 Préréglages....150

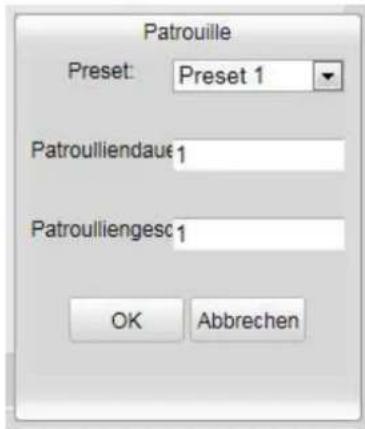

9.6 Réglages Tour....151

1. Configuration.... 152

10.1. Configuration locale 152
10.2 Configuration de base 154
10.3 Configuration avancée 154
10.3.1 Système 154

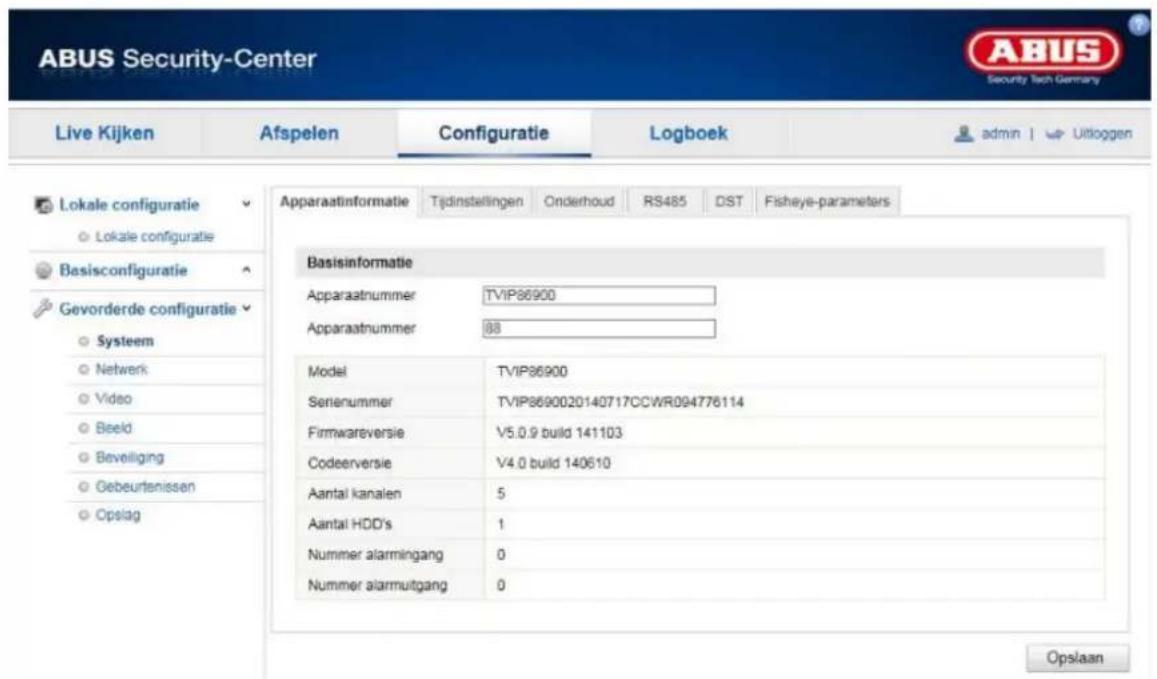

10.3.1.1 Informations sur le matériel.... 155

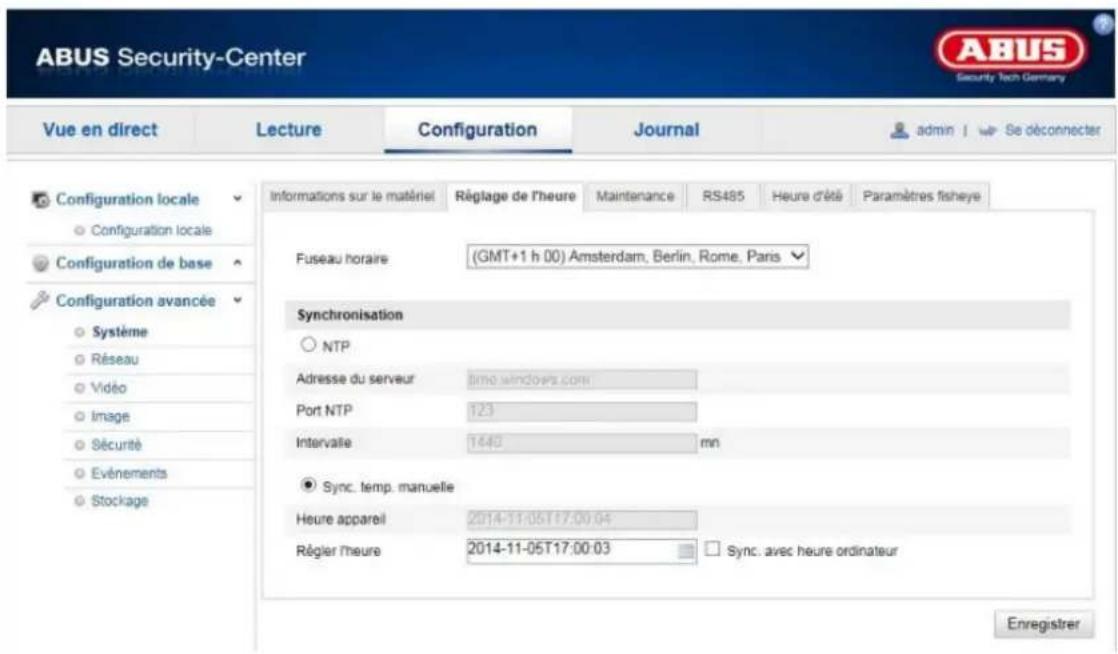

10.3.1.2 Réglage de l'heure 156
10.3.1.3 Maintenance.... 157
10.3.1.4 Heure d'été....158
10.3.1.5 Paramètres fisheye 159
10.3.2 Réseau....160

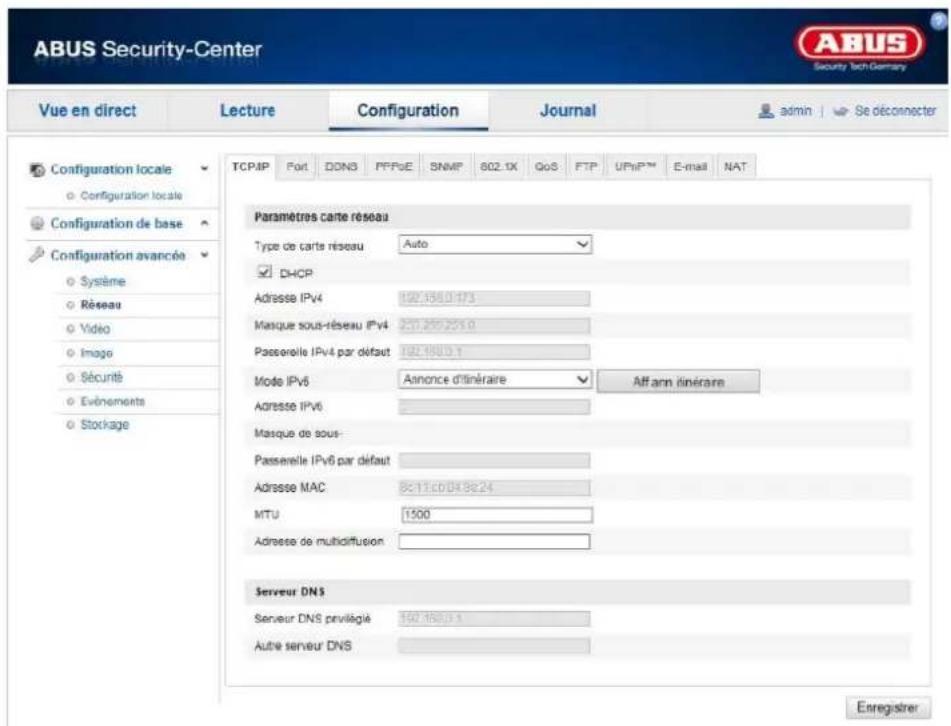

10.3.2.1 TCP/IP....161

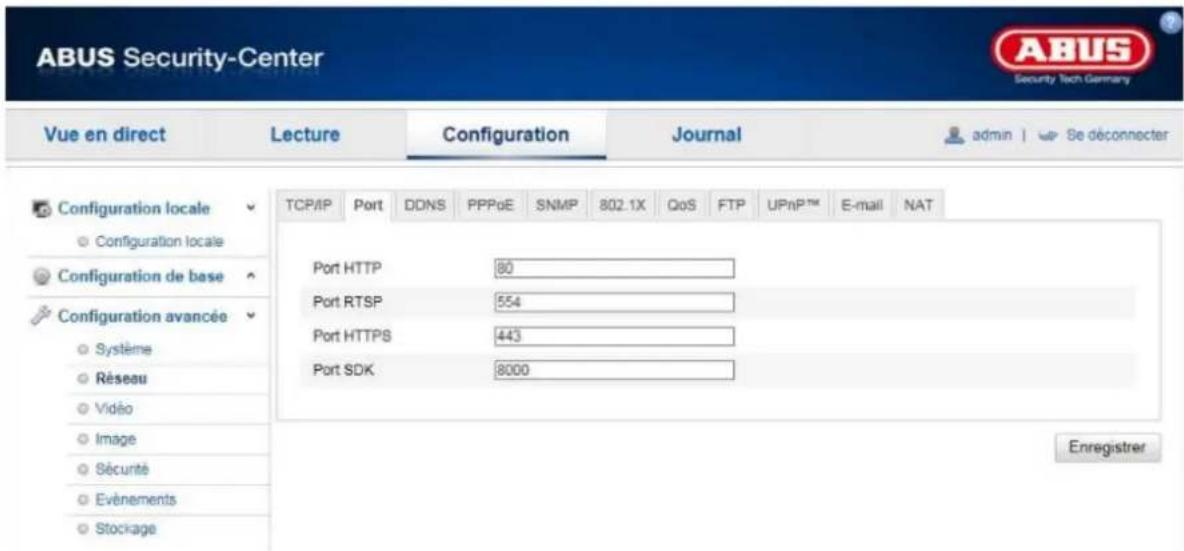

10.3.2.2 Port 163

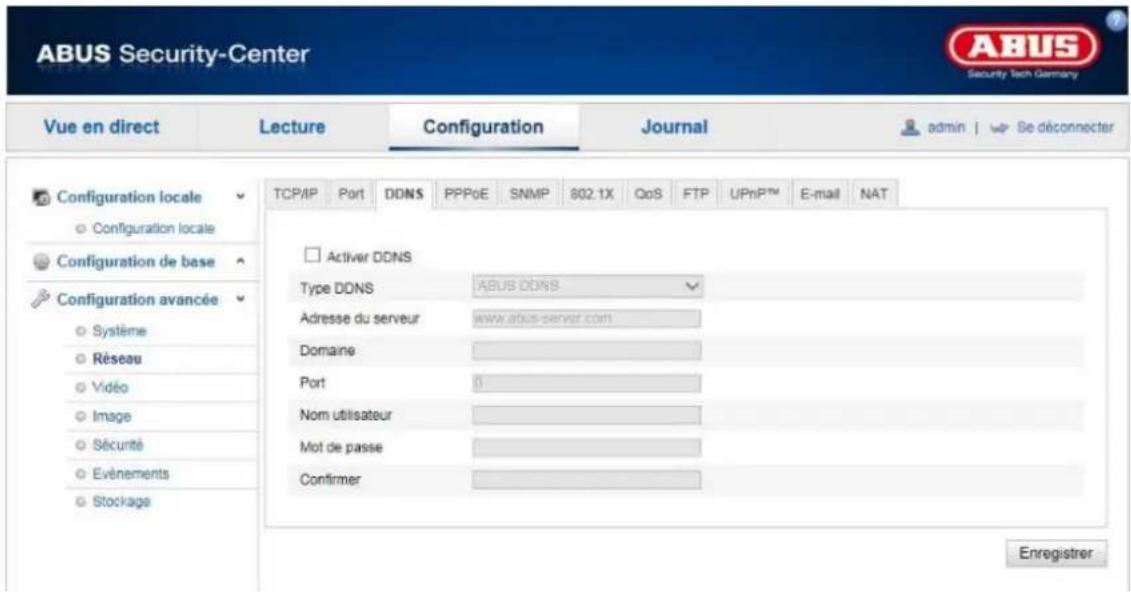

10.3.2.3 DDNS 164
10.3.2.4 PPPoE 167
10.3.2.5 SNMP 167
10.3.2.6 802.1X....168
10.3.2.7 QoS....168

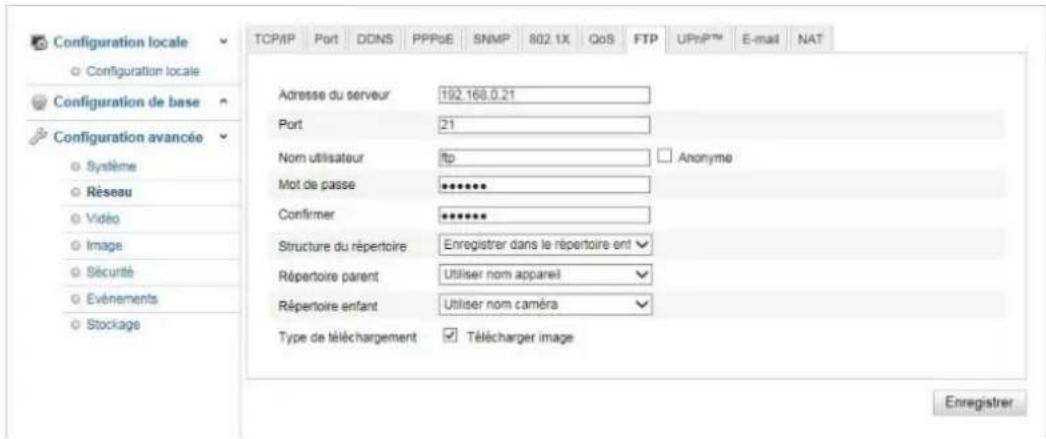

10.3.2.8 FTP 169
10.3.2.9 UPnP™ 170
10.3.2.10 E-mail 171
10.3.2.11 NAT....172
10.3.3 Vidéo/audio....173

10.3.3.1 Vidéo 174

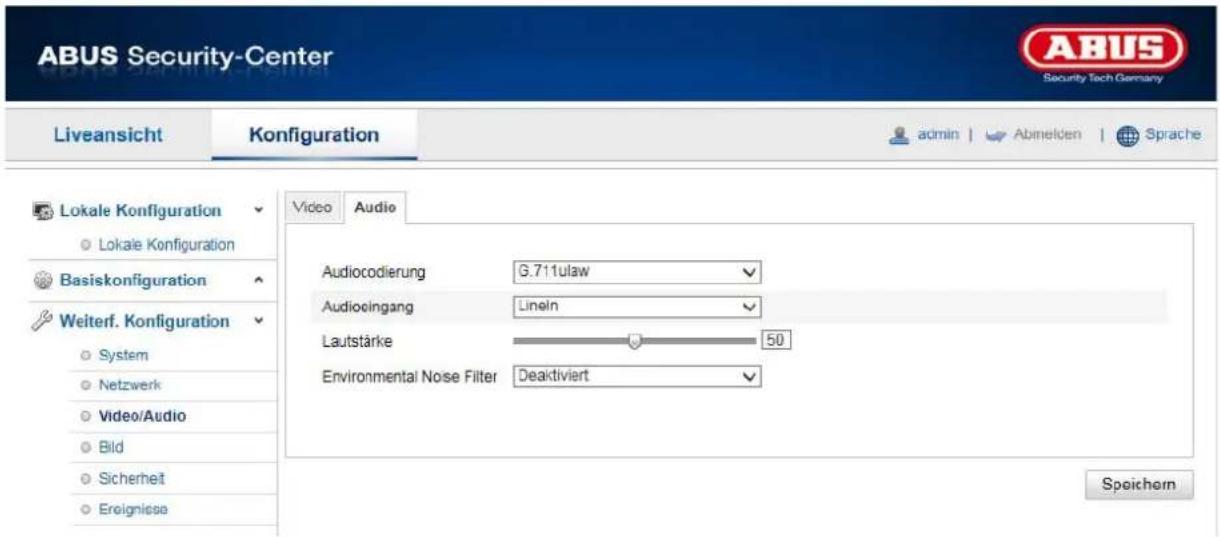

10.3.3.2 Audio (uniquement TVIP83900)....176

10.3.3.3 ROI « Region of interest »......177

10.3.4 Image....178

10.3.4.1 Afficher réglages.... 179

10.3.4.2 Réglages OSD 182

10.3.4.3 Masque de confidentialité .... 183

10.3.5 Sécurité .... 184

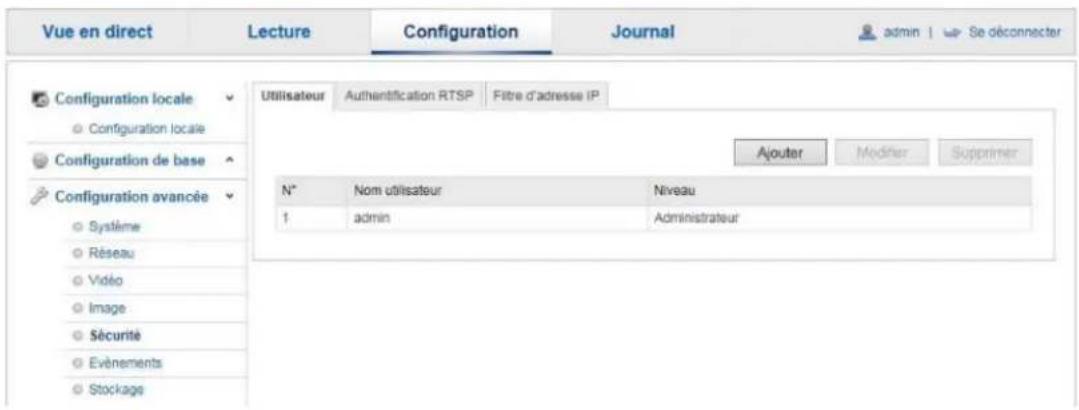

10.3.5.1 Utilisateur....184

10.3.5.2 Authentication RTSP 186

10.3.5.3 Filtre d'adresse IP 186

10.3.6 Evènements....187

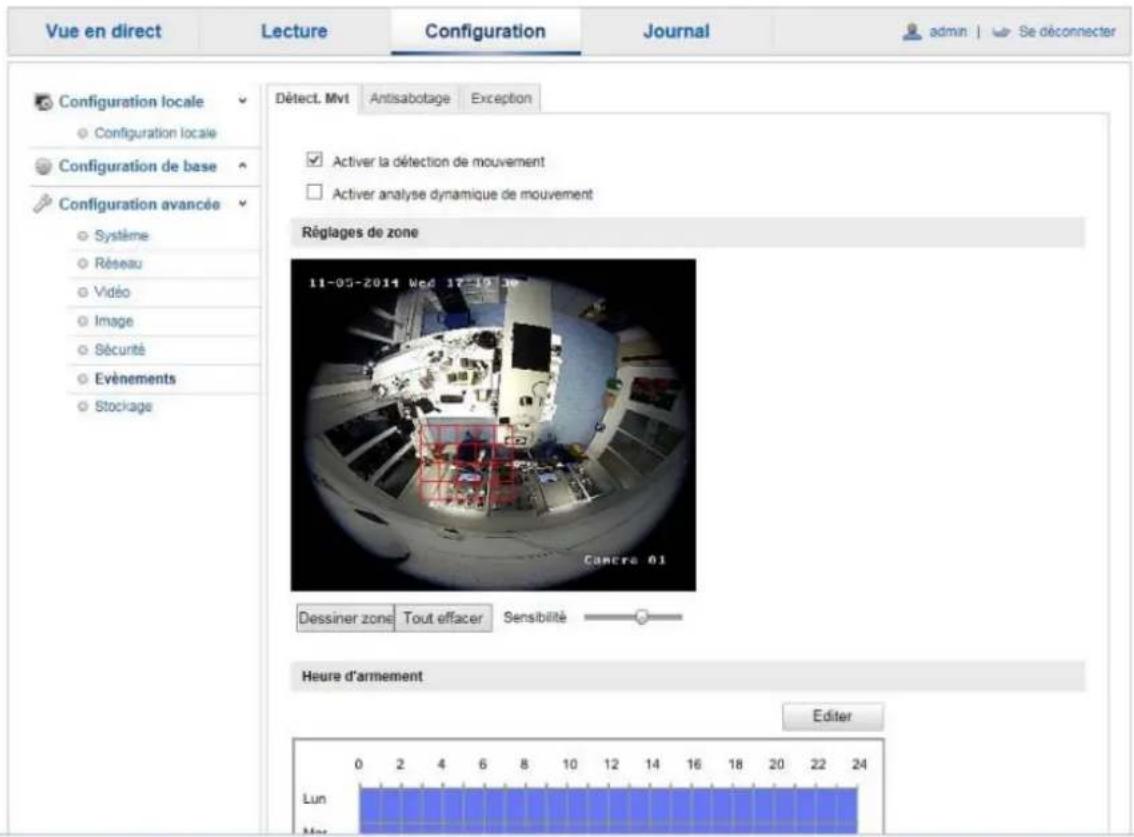

10.3.6.1 Détect. Mvt....187

10.3.6.2 Antisabotage 189

10.3.6.3 Entrée alarme (uniquement TVIP83900) 191

10.3.6.4 Sortie d'alarme (uniquement TVIP83900) 193

10.3.8 Stockage 194

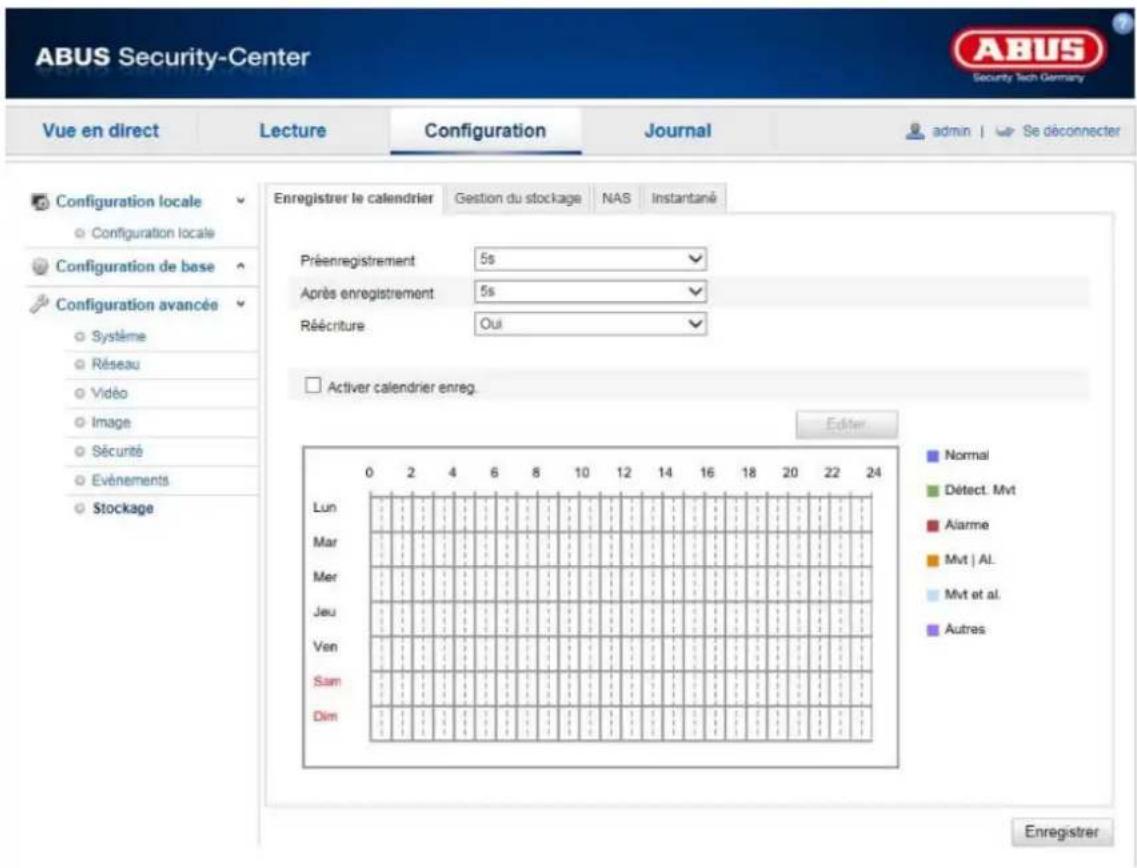

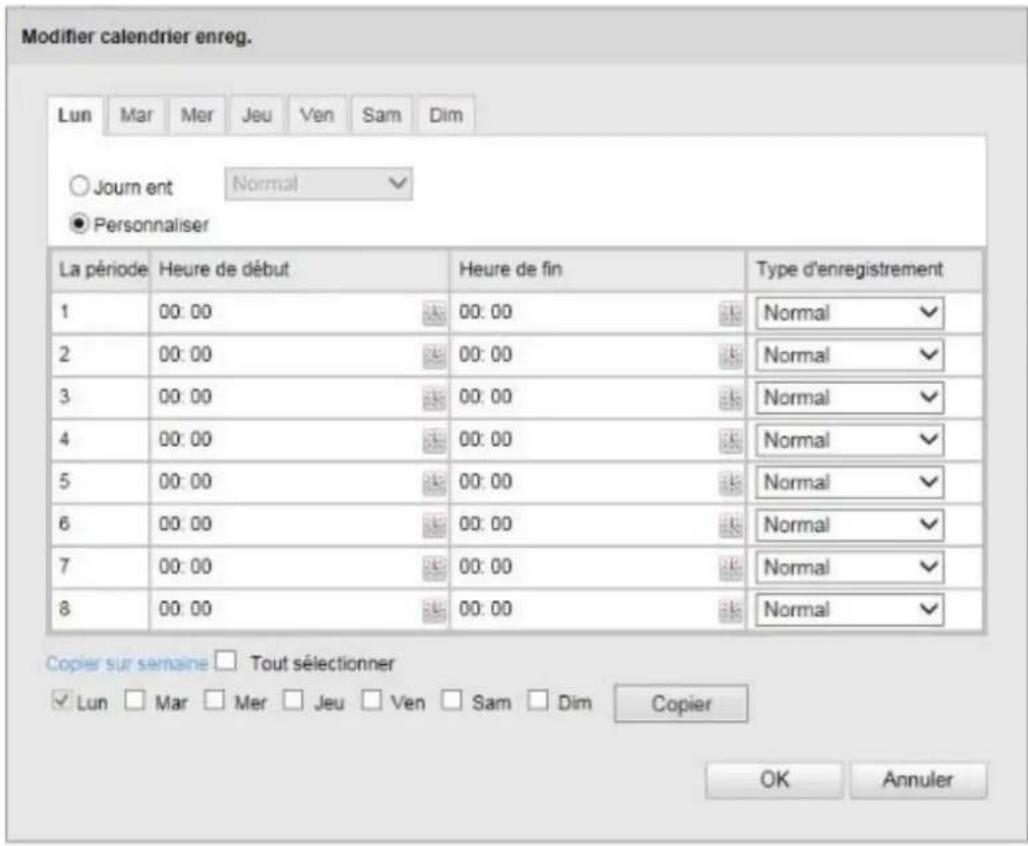

10.3.8.1 Enregistrer le calendrier.... 194

10.3.8.2 Gestion du stockage.... 196

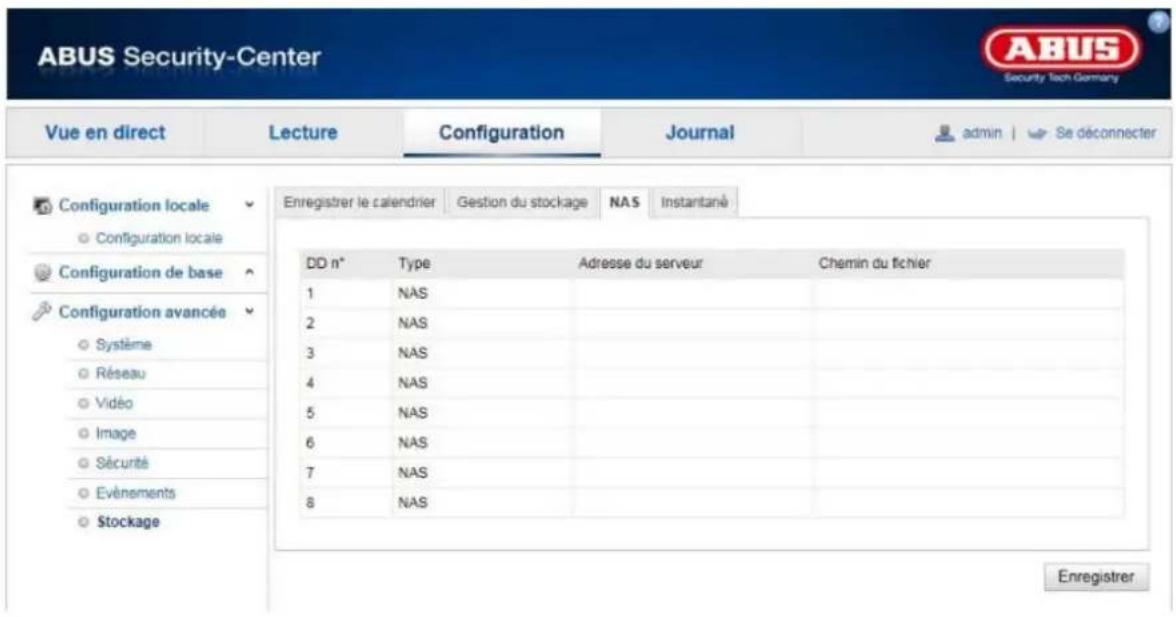

10.3.8.3 NAS....197

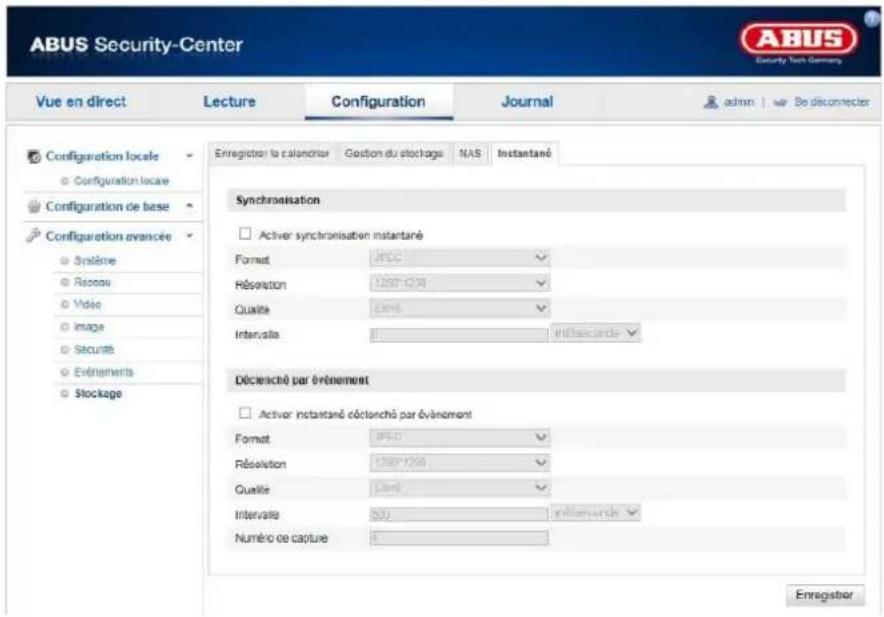

10.3.8.4 Instantané .... 198

1. Maintenance et nettoyage 199

11.1 Maintenance.... 199

11.2 Nettoyage 199

1. Élimination....199

2. Caractéristiques techniques 200

3. Remarques concernant la licence GPL....201

1. Utilisation conforme aux prescriptions

Le dôme IP hémisphérique permet une vidéosurveillance efficace. Ce dôme a l'avantage de pouvoir remplacer jusqu'à 5 caméras. Grâce à ses jusqu'à 5 canaux vidéo, il est également possible de régler séparément d'autres affichages en plus de la vue Fisheye. Ces autres affichages peuvent être orientés, inclinés et zoomés électroniquement. Des clichés sur une carte SD optionnelle sont possibles, la reproduction étant possible directement à partir de l'interface web.

2. Étendue de la livraison

Dôme IP hémisphérique	CD	Guide de démarrage rapide	Matériel d'installation

3. Caractéristiques et fonctions

• Vues panoramiques 360°/180° avec une résolution allant jusqu'à 6 MPx
• Design sobre et haut degré de protection (IP66) (uniquement TVIP86900)
• Orientation, inclinaison et zoom progressifs numériques sans mouvement mécanique de la caméra
• Tours configurables (orientation/inclinaison)
  • Power over Ethernet (PoE)
• Vidéo en temps réel allant jusqu'à 25 fps

4. Description de l'appareil

Numéro du modèle	TVIP83900	TVIP86900
Résolution 3 MPx	6 MPx
WDR	-
Audio √	-
E/S √	-
IP66	-

√

√

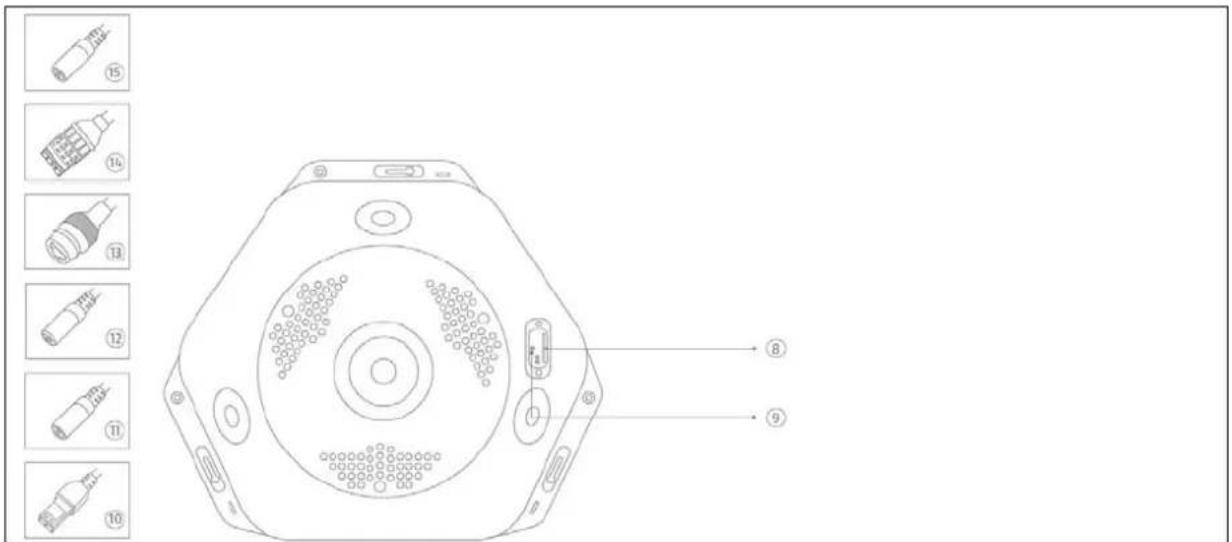

5. Description des raccordements

N°	Description
1	Cache de la caméra
2	Vis de retrait du cache
3	Photodétecteur
4	Objectif
5	LED IR
6	Microphone (TVIP83900)
7	Haut-parleur (TVIP83900)

6. Première mise en service

La caméra réseau reconnaît automatiquement si une connexion directe doit être établie entre l'ordinateur et la caméra. L'utilisation d'un câble réseau croisé n'est pas nécessaire. Vous pouvez utiliser le câble patch fourni pour la connexion directe de première mise en service.

Connexion directe de la caméra réseau à un PC/ordinateur portable

1. Veillez à utiliser un câble réseau de type Cat5.
2. Reliez le câble à l'interface Ethernet du PC/de l'ordinateur portable et de la caméra réseau.
3. Branchez l'alimentation électrique de la caméra réseau.

4. Configurez l'interface réseau de votre PC/ordinateur portable sur l'adresse IP 192.168.0.2 et la passerelle par défaut sur 192.168.0.1.

5. Poursuivez au point 8 pour achever la configuration initiale et établir la connexion à la caméra réseau.

Connexion de la caméra réseau à un routeur/commutateur

1. Veillez à utiliser un câble réseau de type Cat5 pour la mise en réseau.
2. Reliez le PC/l'ordinateur portable au routeur/commutateur.
3. Reliez la caméra réseau au routeur/commutateur.
4. Branchez l'alimentation électrique de la caméra réseau.
5. Si votre réseau dispose d'un serveur de noms (DHCP), réglez l'interface réseau de votre PC/ordinateur portable sur « Affecter automatiquement adresse IP ».
6. Si vous n'avez pas de serveur de noms (DHCP), configurez l'interface réseau de votre PC/ordinateur portable sur 192.168.0.2 et la passerelle par défaut sur 192.168.0.1.
7. Poursuivez au point 8 pour achever la configuration initiale et établir la connexion à la caméra réseau.

7. Premier accès à la caméra réseau

Le premier accès à la caméra réseau s'effectue avec l'IP Installer ABUS.

Une fois que l'assistant a démarré, il détecte toutes les caméras réseau ABUS et tous les serveurs vidéo disponibles sur votre réseau.

Le programme se trouve sur le CD-ROM qui vous a été fourni. Installez le programme sur votre système PC et exécutez-le.

Si votre réseau dispose d'un serveur DHCP, l'attribution de l'adresse IP s'effectue automatiquement pour votre PC/ordinateur portable, il en est de même pour la caméra réseau.

Si vous ne disposez pas d'un serveur DHCP, la caméra réseau sélectionne automatiquement l'adresse IP suivante : 192.168.0.100.

Votre système PC doit se trouver dans le même sous-réseau IP afin qu'une communication puisse être établie avec la caméra réseau (adresse IP du PC : p. ex. 192.168.0.2).

La caméra réseau est réglée sur « DHCP » par défaut. Si vous n'utilisez pas de serveur DHCP au sein de votre réseau, nous vous recommandons, après le premier accès à la caméra réseau, de placer l'adresse IP manuellement sur une valeur fixe.

8. Saisie du mot de passe

Un mot de passe administrateur est attribué à la caméra réseau par défaut. Pour des raisons de sécurité, l'administrateur doit immédiatement définir un nouveau mot de passe. Après l'enregistrement de ce nouveau mot de passe administrateur, le nom d'utilisateur et le mot de passe seront demandés à chaque utilisation.

Le compte administrateur est défini par défaut comme suit : nom d'utilisateur « admin » et mot de passe « 12345 ». Lors de chaque accès à la caméra réseau, le navigateur affiche une fenêtre d'authentication et invite à entrer le nom d'utilisateur et le mot de passe. Si vous n'avez plus accès à vos réglages individuels pour le compte administrateur, veuillez vous adresser à notre assistance technique.

Veuillez procéder de la façon suivante pour entrer le nom d'utilisateur et le mot de passe :

Ouvrez l'Internet Explorer et entrez l'adresse IP de la caméra (p. ex.: « http://192.168.0.100 »).

Une fenêtre d'authentication apparaît :

-> La connexion à la caméra réseau est alors établie et le système visualise un flux vidéo.

9. Fonctions utilisateur

Ouvrez la page de démarrage de la caméra réseau. L'interface est composée de la façon suivante :

9.1 Barre des menus

En cliquant sur le registre correspondant, sélectionnez « Vue en direct », « Lecture », « Configuration » ou « Journal ».

Bouton Description
admin	Affichage de l'utilisateur connecté
Se déconnecter	Déconnexion de l'utilisateur

9.2 Affichage en temps réel

Vous pouvez passer à l'affichage plein écran en double-cliquant.

Bouton Description
	Activer la vue 4:3
	Activer la vue 16:9
	Afficher la taille d'origine
	Adapter automatiquement la vue au navigateur

9.3 Commande audio/vidéo

Bouton		Description
		Désactiver l'affichage en temps réel
		Activer l'affichage en temps réel
		Activer/désactiver le son, régler le volume (TVIP83900)
		Allumer/éteindre le microphone (TVIP83900)
		Image instantanée (enregistrement momentané)
		Démarrer/arrêter l'enregistrement manuel
		Zoom numérique

9.4 Mode affichage en direct

La disponibilité des options dans la vue en direct différent avec l'activation et la désactivation du mode temps réel (Configuration/Système/Paramètres fisheye).

Bouton	Description	Disponible en mode
Vue Fisheye	Vue 360° plein écran	Mode temps réel/modenormal
Vue panorama Les	carrés sont regroupés dans deux moitiés de panorama	Mode normal
1 Fisheye + 3 PTZ	Un carré montre l'image fisheye 360°, les trois autres sont représentés comme caméras PTZ virtuelles	Mode normal
1 Panorama + 3 PTZ	Un carré montre l'image panoramique, les trois autres sont représentés comme caméras PTZ virtuelles	Mode normal
4 affichages PTZ 4	carrés comme caméras PTZ virtuelles Mode temps réel

9.5 Commande PTZ

Cliquez sur le champ

dans la vue en direct pour afficher la commande PTZ.

Bouton Description
	Touches fléchées :commande des mouvements d'inclinaison etd'orientationDémarrer/arrêter une rotation à 360°
	Zoomer/dézoomer
	Réglage de la vitesse PTZ

9.5.1 Préréglages

Sélectionnez l'onglet des préréglages pour appeler, régler ou supprimer jusqu'à 256 positions préréglées. Utilisez les boutons de commande PTZ pour sélectionner la position souhaitée.

Cliquez sur le bouton pour enregistrer les préréglages.

Bouton Description
		Sélection de la position préréglée souhaitée. La position sélectionnée apparaît sur fond bleu.
		Consulter la position
		Créer la position
		Effacer la position

9.6 Réglages Tour

Un tour est composé d'une série de préréglages. Vous pouvez créer jusqu'à 8 tours avec jusqu'à 32 préréglages chacun.

Veuillez noter que les préréglages devant être ajoutés à un tour sont déjà prédéfinis.

Veuillez procéder comme suit pour créer un nouveau tour :

Sélectionnez l'onglet Patrouille. Sélectionnez le tour souhaité. Cliquez sur le bouton pour ajouter des préréglages au tour.

Sélectionnez le préréglage souhaité et réglez la durée et la vitesse de patrouille.

Durée du tour Temps d'arrêt	sur une position préréglée. Après écoulement de cette durée, la caméra passe au prochain préréglage.
Vitesse du tour Réglage de	la vitesse de déplacement vers le prochain préréglage.

Bouton Description
	Sélection du tour souhaité.Si vous cliquez sur le bouton × du préréglage 1, le tour est réinitialisé.
3 Preset3 5s 20	Position préréglée ajoutée avec durée et vitesse du tour.
	Démarrer tour
	Arrêter tour
	Enregistrer tour
	Supprimer la position préréglée ; pour le préréglage 1, le tour entier est supprimé

10. Configuration

10.1. Configuration locale

Le menu « Configuration locale » vous permet de procéder aux réglages pour l'affichage en temps réel, les chemins des fichiers d'enregistrement et les enregistrements momentanés.

Paramètres d'affichage en direct

Vous pouvez régler ici le type de protocole et la performance d'affichage en direct de la caméra.

Journal

TCP : mise à disposition complète des données streaming ainsi que qualité vidéo élevée, cela influe cependant sur la transmission en temps réel

UDP : transmission audio et vidéo en temps réel

MULTICAST : utilisation du protocole Multicast (les composants du réseau doivent prendre en charge Multicast). D'autres paramètres Multicast se trouvent sous Configuration/Réseau.

HTTP : offre la même qualité que TCP, mais des ports spéciaux ne sont pas configurés dans la configuration du réseau.

Performance d'affichage en direct

Vous pouvez procéder ici au réglage de la performance de l'affichage en direct.

Règles

Dès que cette fonction est activée, un cadre s'affiche autour de la zone déclenchée dans l'image en temps réel lorsque la détection de mouvement est utilisée et déclenchée.

Format d'image

Réglage du format auquel l'image simple de la vue directe (bouton Image instantanée) doit être enregistrée (JPEG, BMP).

Configuration du fichier d'enregistrement

Vous pouvez ici définir la taille de fichier pour les enregistrements, le chemin d'enregistrement et le chemin pour les fichiers téléchargés. Cliquez sur « Enregistrer » pour appliquer les modifications.

Taille du fichier d'enregistrement

Vous avez le choix entre 256 Mo, 512 Mo et 1 Go comme taille de fichier pour les enregistrements et les vidéos téléchargées.

Enregistrer les fichiers dans

Vous pouvez déterminer ici le chemin de fichier qui doit être utilisé pour les enregistrements manuels. Le chemin C:\\\Web\RecordFiles est utilisé par défaut.

Enregistrer fichier téléchargé dans

Vous pouvez déterminer ici le chemin de fichier pour les vidéos téléchargées. Le chemin suivant est proposé par défaut : C:\\\Web\DownloadFiles

Paramètres d'enregistrement d'images

Vous pouvez ici enregistrer les chemins pour les images instantanées prises pendant la lecture et les vidéos découpées.

Enreg. instantanés d'affichage

Sélectionnez le chemin de fichier pour les instantanés provenant de la vue en direct. Le chemin suivant est proposé par défaut : C:\\\Web\CaptureFiles

En lecture, enreg instantanés dans

Vous pouvez enregistrer ici le chemin sous lequel les instantanés provenant de la lecture doivent être enregistrés. Le chemin suivant est proposé par défaut : C:\\\Web\PlaybackPics

Enregistrer les clips dans

Vous pouvez enregistrer ici le chemin sous lequel les vidéos doivent être enregistrées. Le chemin suivant est proposé par défaut : C:\\\Web\PlaybackFiles

10.2 Configuration de base

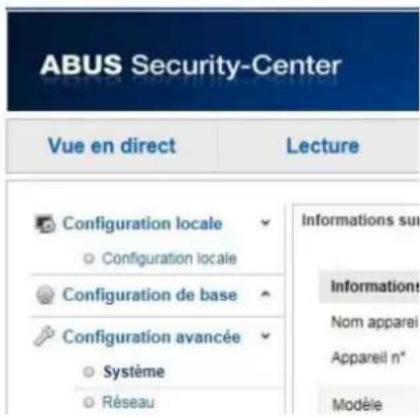

Vous trouverez tous les réglages de la « Configuration de base » au menu « Configuration avancée ». Veuillez à ce propos tenir compte de la colonne « Disponible en » dans les descriptions de la « Configuration avancée ».

10.3 Configuration avancée

10.3.1 Système

Menu Description Disponible en mode
Informations sur le matériel	Affichage des informations sur le matériel	Configuration de base,Configuration avancée
Réglage de l'heure	Configuration de l'indication de l'heure Configuration	Configuration de base,Configuration avancée
Maintenance	Configuration de la maintenance du système	Configuration de base,Configuration avancée
RS485	non utilisé	-
Heure d'été	Configuration du passage automatique à l'heure d'été	Configuration avancée
Paramètres fisheye	Configuration Mode temps réel activé/désactivé et montage au mur/sol/plafond	Configuration avancée

10.3.1.1 Informations sur le matériel

Informations de base

Nom appareil :

Vous pouvez ici attribuer un nom d'appareil au speeddome. Cliquez sur « Enregistrer » pour le mémoriser.

Modèle :

Affichage du numéro du modèle

N° série :

Affichage du numéro de série

Version micrologiciel :

Affichage de la version du micrologiciel

Version d'encodage :

Affichage de la version de codage

Nombre de canaux :

Affichage du nombre de canaux

Nombre de HDD/SD :

Nombre de supports d'enregistrement installés (carte SD, 1 max.)

Nombre d'entrées d'alarme :

Affichage du nombre d'entrées d'alarme

Nombre de sorties d'alarme :

Affichage du nombre de sorties d'alarme

10.3.1.2 Réglage de l'heure

Fuseau horaire

Sélection du fuseau horaire (GMT)

Synchronisation

NTP

À l'aide du Network Time Protocol (NTP), il est possible de synchroniser l'heure du speeddome avec un serveur de temps.

Activez NTP pour utiliser la fonction.

Adresse du serveur

Adresse IP du serveur NTP.

Port NTP

Numéro de port réseau du service NTP (par défaut : port 123)

Sync. temp. manuelle

Heure appareil

Affichage de l'heure de l'ordinateur

Régler l'heure

Affichage de l'heure actuelle à l'aide du réglage des fuseaux horaires.

Cliquez sur « Sync. avec heure ordinateur » pour reprendre l'horaire de l'ordinateur.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.1.3 Maintenance

Redémarrer

Cliquez sur « Redémarrer » pour redémarrer l'appareil.

Par défaut

Restaurer.

Cliquez sur « Restaurer » pour restaurer la valeur par défaut de tous les paramètres, sauf les paramètres IP.

Par défaut

Sélectionnez ce point pour restaurer la configuration par défaut de tous les paramètres.

Importer fichier config.

Fichier config

Sélectionnez ici le chemin de fichier pour importer un fichier de configuration.

Etat

Affichage de l'état de l'importation

Exporter fichier config.

Cliquez sur Exporter pour exporter un fichier de configuration.

Mettre à niveau à distance

Micrologiciel

Sélectionnez le chemin pour la mise à jour du micrologiciel du speeddome.

Etat

Affichage de l'état des mises à niveau.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.1.4 Heure d'été

Heure d'été

Activer heure d'été

Sélectionnez « Heure d'été » pour adapter automatiquement l'heure du système à l'heure d'été.

Heure de début

Déterminez le moment du passage à l'heure d'été.

Heure de fin

Déterminez le moment du passage à l'heure d'hiver.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.1.5 Paramètres fisheye

Mode temps réel :

L'activation du mode temps réel permet de représenter la vue Fisheye avec jusqu'à 25 images/seconde (on parle de mode normal lorsque le mode temps réel est désactivé). Les options de la vue en direct ne sont cependant pas toutes disponibles lorsque le mode temps réel est activé.

TVIP83900

Résolutions disponibles :

Mode temps réel : Fisheye (2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240)

Options de la vue en direct disponibles :

Mode temps réel : vue Fisheye, 4 affichages PTZ

Mode normal : vue Fisheye, vue panorama, 1 fisheye + 3 PTZ, 1 Panorama + 3 PTZ

TVIP86900

Résolutions disponibles :

Mode temps réel : Fisheye (3072x2048, 2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240)

Mode normal : Fisheye (1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240), Panorama (2048x1536, 1920x1080)

Options de la vue en direct disponibles :

Mode temps réel : vue Fisheye, 4 affichages PTZ

Mode normal : vue Fisheye, vue panorama, 1 fisheye + 3 PTZ, 1 Panorama + 3 PTZ

Canal n° Mode normal Mode temps réel
1	Fisheye	Fisheye
2	Panorama	PTZ
3	PTZ	PTZ
4	PTZ	PTZ
5	PTZ	PTZ

Type de montage :

Mur : installation au mur (vue vers le bas)

Sol : installation au sol (vue vers le haut)

Plafond : installation au plafond (vue horizontale)

Une modification des paramètres fisheye a des répercussions sur le mode affichage en direct, l'effet d'image, la commande PTZ, les préréglages et le tour.

La vue PTZ et la vue panorama ne peuvent pas être utilisées en même temps dans le mode affichage en direct.

Un enregistrement local de la caméra n'est pas possible lorsque la vue PTZ est activée.

10.3.2 Réseau

Menu Description		Disponible en mode
TCP/IP	Réglages des données TCP/IP	Configuration de base,Configuration avancée
Port	Réglages des ports utilisés	Configuration base,Configuration avancée
DDNS	Réglages des données DDNS	Configuration avancée
PPPoE	Réglages du protocole point à point (PPP)	Configuration avancée
SNMP	Réglages du protocole Simple Network Management	Configuration avancée
802.1X	Fonction d'authentication 802.1X Configuration	avancée
QoS	Fonction Quality of Service Configuration	avancée
FTP	Réglages des données FTP Configuration	avancée
UPnPTM	Réglages des données UPnP Configuration	avancée
E-mail	Réglages du serveur SMTP et des destinataires d'e-mails	Configuration avancée
NAT	Network Address Translation (Portmapping), configuration des redirections automatiques de port dans le routeur	Configuration avancée

10.3.2.1 TCP/IP

Vous devez configurer correctement les réglages TCP/IP pour pouvoir utiliser le speeddome via un réseau.

Paramètres carte réseau.

Type de carte réseau

Sélectionnez le réglage pour votre adaptateur réseau.

Vous avez le choix entre les valeurs suivantes : 10M Half-dup ; 10M Full-dup ; 100M Half-dup ;

Si un serveur DHCP est disponible, cliquez sur DHCP pour reprendre automatiquement une adresse IP et d'autres réglages réseau. Les données sont reprises automatiquement du serveur et ne peuvent pas être modifiées manuellement.

Si aucun serveur DHCP n'est disponible, remplissez les données suivantes manuellement.

Adresse IPv4

Réglage de l'adresse IP pour le speeddome

Masque de sous-réseau IPv4

Réglage manuel du masque de sous-réseau pour le speeddome

Passerelle IPv4 par défaut

Réglage du routeur par défaut pour le speeddome.

Mode IPv6

Manuel : configuration manuelle des données IPv6

DHCP : les données de connexion IPv6 sont fournies par le serveur DHCP.

Annonce d'itinéraire : les données de connexion IPv6 sont fournies par le serveur DHCP (routeur) en combinaison avec le fournisseur d'accès Internet ISP (Internet Service Provider).

Adresse IPv6

Affichage de l'adresse IPv6. Le mode IPv6 « Manuel » permet de configurer l'adresse.

Masque de sous-réseau IPv6

Affichage du masque de sous-réseau IPv6.

Passerelle IPv6 par défaut

Affichage de la passerelle IPv6 par défaut (routeur par défaut)

Adresse MAC

L'adresse matérielle IPv4 de la caméra s'affiche ici. Vous ne pouvez pas la modifier.

MTU

Réglage de l'unité de transmission. Sélectionnez une valeur comprise entre 500 et 9676. Le réglage par défaut est 1500.

Serveur DNS

Serveur DNS privilégié

Des réglages du serveur DNS sont nécessaires pour certaines applications (p. ex. envoi d'e-mail). Entrez ici l'adresse du serveur DNS privilégié.

Autre serveur DNS

Ce serveur DNS de secours est utilisé au cas où le serveur DNS privilégié serait inaccessible. Veuillez enregistrer ici l'adresse du serveur de secours.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.2.2 Port

Si vous souhaitez avoir un accès externe au speeddome, les ports suivants doivent être configurés.

Port HTTP

Le port par défaut assigné au protocole HTTP est le port 80. Ce port peut également se voir attribuer une valeur dans la plage de 1024 à 65535. Si plusieurs speeddomes se trouvent dans le même sous-réseau, chaque caméra doit avoir son propre port HTTP unique.

Port RTSP

Le port par défaut assigné au protocole RTSP est le port 554. Ce port peut également se voir attribuer une valeur dans la plage de 1024 à 65535. Si plusieurs speeddomes se trouvent dans le même sous-réseau, chaque caméra doit avoir son propre port RTSP unique.

Port HTTPS

Le port par défaut assigné au protocole HTTPS est le port 443.

Port SDK (port de commande)

Le port par défaut assigné au protocole SDK est le port 8000. Port de communication pour les données internes. Ce port peut également se voir attribuer une valeur dans la plage de 1025 à 65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait que chaque caméra se voit attribuer son propre port SDK et que ce port ne soit pas déjà attribué par ailleurs.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.2.3 DDNS

DDNS

DynDNS ou DDNS (dynamic DNS) est un système qui permet d'actualiser en temps réel un nom de domaine. La caméra réseau dispose d'un client DynDNS intégré qui peut exécuter de manière autonome l'actualisation de l'adresse IP auprès d'un fournisseur DynDNS. Si la caméra réseau est raccordée à un routeur, nous vous conseillons d'utiliser la fonction DynDNS du routeur.

L'illustration représente l'accès/actualisation de l'adresse IP par le service DynDNS.

Activer DDNS

Active ou désactive la fonction DDNS.

Type DDNS

Sélectionnez le type de DDNS. Vous avez le choix entre « DynDNS » et « ABUS DDNS ».

Adresse du serveur

Sélectionnez un fournisseur DDNS. Vous devez disposer d'un accès auprès de ce fournisseur DDNS (p. ex. www.dyndns.org).

Si vous avez choisi « ABUS DDNS » comme type de DDNS, l'adresse du serveur est proposée automatiquement.

Domaine

Saisissez le nom du domaine (host service), (par ex. macaméralP.dyndns.org).

Port

Indiquez ici le port pour la redirection de port.

Nom utilisateur

Identifiant de votre compte DDNS

Mot de passe

Mot de passe de votre compte DDNS

Confirmer

La confirmation de votre mot de passe est obligatoire.

Création d'un compte DDNS

Création d'un nouveau compte sur DynDNS.org :

Saisie des informations du compte :

DynDNS.com

Notez vos données utilisateur et saisissez-les dans la configuration de la caméra réseau.

Accès à la caméra réseau par DDNS

Si la caméra réseau est raccordée à un routeur, l'accès par DynDNS doit être configuré dans le routeur. Vous trouverez sur la page d'accueil de la société ABUS Security-Center www.abus-sc.com une description pour configurer des modèles courants de routeurs DynDNS.

L'illustration suivante représente l'accès à une caméra réseau raccordée à un routeur par DynDNS.org.

Une redirection de tous les ports concernés (au moins RTSP + HTTP) doit être configurée dans le routeur pour que l'accès DynDNS via un routeur fonctionne.

Confirmez les réglages effectués en cliquant sur « Enregistrer ». Il faut redémarrer la caméra (Système\Maintenance\Redémarrer) en cas de modification de la configuration du réseau.

ABUS DDNS

1. Pour pouvoir utiliser la fonction DDNS ABUS, vous devez auparavant configurer un compte sur www.abus-server.com. Pour ce faire, tenez compte de la FAQ présentée sur le site Internet.
2. Cochez la case « Activer DDNS » et sélectionnez ensuite le type DDNS « DDNS ABUS »
3. Reprenez vos données en cliquant sur « Enregistrer ». L'adresse IP de votre connexion Internet est alors actualisée toutes les minutes sur le serveur.

10.3.2.4 PPPoE

Activer PPPoE : cocher la case pour activer la fonction

IP dynamique : l'adresse IP est détectée automatiquement.

Nom utilisateur : nom d'utilisateur du fournisseur d'accès

Mot de passe : mot de passe pour l'accès

Confirmer : confirmation du mot de passe

10.3.2.5 SNMP

SNMP v1/2

Activer SNMPv1 : activation de SNMPv1

Activer SNMPv2 : activation de SNMPv2

Ecrire communauté SNMP : chaîne de communauté SNMP pour l'écriture

Lire communauté SNMP : chaîne de communauté SNMP pour la lecture

Intercepter l'adresse : adresse IP du serveur TRAP

Intercepter le port : port du serveur TRAP

Intercepter communauté : chaîne de communauté TRAP

SNMP v3

Activer SNMPv3 : activation de SNMPv3

Lire nom utilisateur : attribuer un nom d'utilisateur

Niveau de sécurité :	auth, priv. : pas d'authentication, pas de chiffrementauth, no priv. : authentication, pas de chiffrementno auth, no priv. : pas d'authentication, chiffrement
Algorithme d'authentication :MdP auth :	sélectionner l'algorithme d'authentication : MD5, SDAattribution d'un mot de passe
Algorithme clé privée :Mot de passe clé privée :Ecrire nom utilisateur :	sélectionner l'algorithme de chiffrement : DES, AESattribution d'un mot de passeattribuer un nom d'utilisateur
Niveau de sécurité : auth, priv. :	pas d'authentication, pas de chiffrementauth, no priv. : authentication, pas de chiffrementno auth, no priv. : pas d'authentication, chiffrement
Algorithme d'authentication :MdP auth :	sélectionner l'algorithme d'authentication : MD5, SDAattribution d'un mot de passe
Algorithme clé privée :Mot de passe clé privée :	sélectionner l'algorithme de chiffrement : DES, AESattribution d'un mot de passe

Autres réglages SNMP

Port SNMP : port réseau pour le service SNMP

10.3.2.6 802.1X

Activer IEEE 802.1X : activer l'authentication 802.1X

Protocole : type de protocole EAP-MD5 (uniquement)

Version EAPOL : Extensible Authentication Protocol over LAN, choix entre version 1 ou 2

Nom utilisateur : saisissez le nom d'utilisateur

Mot de passe : saisissez le mot de passe

Confirmer : confirmation du mot de passe

10.3.2.7 QoS

DSCP vidéo/audio : (Differentiated Service Code Point) (0 à 63) : priorité pour paquets IP vidéo/audio. Plus la valeur est élevée, plus la priorité est élevée.

DSCP évènement/alarme : (0 à 63) : priorité pour paquets IP évènement/alarme. Plus la valeur est élevée, plus la priorité est élevée.

DSCP d'administration : (0 à 63 ) : priorité pour les paquets IP d'administration. Plus la valeur est élevée, plus la priorité est élevée.

10.3.2.8 FTP

Il faut que les réglages suivants aient été effectués pour télécharger des vidéos ou des images sur un serveur FTP.

Adresse du serveur

Indiquez ici l'adresse IP du serveur FTP.

Port

Saisissez ici le numéro de port du serveur FTP. Le port par défaut assigné au serveur ftp est le port 21.

Nom utilisateur

Nom d'utilisateur du compte configuré dans le serveur FTP

Mot de passe

Mot de passe du compte configuré dans le serveur FTP

Confirmer

Veuillez saisir une nouvelle fois votre mot de passe.

Structure du répertoire

Sélectionnez ici l'emplacement de mémorisation pour les données téléchargées. Vous avez le choix entre « Enregistrer dans le répertoire racine », « Enregistrer dans le répertoire parent », « Enregistrer dans le répertoire enfant ».

Répertoire parent

Ce menu est disponible uniquement si « Enregistrer dans le répertoire parent » ou « Enregistrer dans le répertoire enfant » a été sélectionné dans Structure du répertoire. Vous pouvez sélectionner ici le nom pour le répertoire parent. Les fichiers sont enregistrés dans un dossier du serveur FTP.

Choisissez entre « Utiliser nom appareil », « Utiliser numéro appareil », « Utiliser adresse IP appareil ».

Répertoire enfant

Sélectionnez ici le nom du répertoire enfant. Le dossier est configuré dans le répertoire parent. Vous avez le choix entre « Utiliser nom caméra », « Utiliser numéro caméra ».

Type de téléchargement

Cochez « Télécharger image » pour télécharger des images sur le serveur FTP.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.2.9 UPnPTM

La fonction UPnP (Universal Plug and Play) permet une commande confortable des appareils dans un réseau IP. La caméra réseau apparaît ainsi p. ex. comme périphérique réseau dans l'environnement réseau Windows.

Activer UPnP

Activez ou désactivez la fonction UPnP

Nom

Affichage de l'adresse MAC de la caméra

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.2.10 E-mail

Vous avez ici la possibilité de procéder aux réglages pour l'envoi d'e-mails.

Expéditeur

Expéditeur

Indiquez ici le nom qui doit s'afficher comme expéditeur.

Adresse de l'expéditeur

Saisissez ici l'adresse e-mail de l'expéditeur.

Serveur SMTP

Saisissez ici l'adresse IP du serveur SMTP ou le nom d'hôte. (p. ex. smtp.googleapis.com)

Port SMTP

Indiquez ici le port SMTP. Celui-ci est configuré sur 25 par défaut.

Activer SSL

Cochez la fonction SSL si le serveur SMTP l'exige.

Intervalle

Réglez ici l'intervalle entre les envois d'e-mails avec images en pièces jointes.

Image jointe

Activez cette fonction si vous souhaitez que des images soient jointes à l'e-mail en cas d'alarme.

Authentication

Si le serveur e-mail exige une authentication, activez cette fonction pour pouvoir vous connecter au serveur grâce à l'authentication.

Le nom d'utilisateur et le mot de passe ne peuvent être saisis qu'après activation de cette fonction.

Nom utilisateur

Entrez le nom d'utilisateur de votre compte e-mail. Il s'agit de la partie allant jusqu'à @.

Mot de passe

Saisissez le mot de passe du compte e-mail.

Confirmer

Confirmez en saisissant à nouveau le mot de passe.

Destinataire

Destinataire1 / Destinataire2

Indiquez le nom du destinataire.

Adresse destinataire1 / Adresse destinataire2

Indiquez ici l'adresse e-mail de la personne à avertir.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.2.11 NAT

L'Universal Plug and Play (UPnP) pour la redirection de port est activé dans ce menu. Si votre routeur supporte le protocole UPnP, cette option permet d'activer automatiquement la redirection de port pour flux vidéo pour la caméra réseau par le routeur.

Indiquez ici si vous souhaitez effectuer la redirection de port automatiquement ou manuellement.

Vous avez le choix entre « Auto » ou « Manuel ».

Nom de protocole :

HTTP

Le port par défaut assigné au protocole HTTP est le port 80. Ce port peut également se voir attribuer une valeur dans la plage de 1025 à 65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait que chaque caméra se voit attribuer son propre port HTTP et que ce port ne soit pas déjà attribué par ailleurs.

RTSP

Le port par défaut assigné au protocole RTSP est le port 554. Ce port peut également se voir attribuer une valeur dans la plage de 1025 à 65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait que chaque caméra se voit attribuer son propre port RTSP et que ce port ne soit pas déjà attribué par ailleurs.

SDK (port de commande)

Le port par défaut assigné au protocole SDK est le port 8000. Port de communication pour les données internes. Ce port peut également se voir attribuer une valeur dans la plage de 1025 à 65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait que chaque caméra se voit attribuer son propre port SDK et que ce port ne soit pas déjà attribué par ailleurs.

Port externe

Vous ne pouvez modifier manuellement les ports que si « Type de Mapping Port » a été mis sur réglage manuel.

Etat

Indique si le port externe est valide ou invalide.

10.3.3 Vidéo/audio

Menu Description Disponible en mode
Vidéo	Réglages pour la lecture vidéo	Configuration de base,Configuration avancée
Audio(uniquement TVIP83900)	Réglages pour la lecture audio Configuration de base,	Configuration avancée
ROI	« Region of Interest » Configuration de base,	Configuration avancée

10.3.3.1 Vidéo

Canal n°

Sélectionnez un des cinq canaux pour le réglage des paramètres vidéo.

Canal n° Mode normal Mode temps réel
1	Fisheye	Fisheye
2	Panorama	PTZ
3	PTZ	PTZ
4	PTZ	PTZ
5	PTZ	PTZ

Type de trame

La caméra dispose d'une trame par canal (« Flux principal (normal) »). Aucune autre sélection n'est possible.

Type de vidéo

Sélectionnez le type de trame « Vidéo » ou « Vidéo et audio » (uniquement TVIP83900).

Le signal audio n'est enregistré que si le type de trame « Vidéo et audio » a été sélectionné.

Résolution

Réglez ici la résolution des données vidéo.

TVIP83900

Résolutions disponibles :

Mode temps réel : Fisheye ( , 2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240) Mode normal : Fisheye (1536x1536), PTZ (800x600, 704x576, 640x480, 320x240), Panorama (1600x1200, 1280x720))

TVIP86900

Résolutions disponibles :

Mode temps réel : Fisheye (3072x2048, 2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240)

Mode normal : Fisheye (1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240), Panorama (2048x1536, 1920x1080)

Type de débit binaire

Indique le débit binaire du flux vidéo. La qualité vidéo peut varier selon l'intensité des mouvements. Vous avez le choix entre un débit constant et un débit variable.

Qualité vidéo

Vous ne pouvez sélectionner ce menu que si vous avez choisi un débit variable. Réglez ici la qualité des données vidéo. La qualité vidéo peut varier selon l'intensité des mouvements. Vous avez le choix entre six qualités différentes de vidéo : « Inférieur », « Plus bas », « Faible », « Moyen », « Plus haut » ou « Supérieur ».

Fréquence d'image

Indique le nombre d'images affichées par seconde.

Débit binaire maxi

Le débit binaire du flux vidéo est fixé sur une certaine valeur. Réglez la fréquence d'images max. entre 32 et 16384 Kbps. Une valeur supérieure correspond à une qualité vidéo supérieure, mais nécessite une largeur de bande plus importante.

Encodage vidéo

Sélectionnez un standard pour l'encodage vidéo. Vous avez le choix entre H.264 et MJPEG (MJPEG ne peut être sélectionné que pour les canaux PTZ. Les canaux Fisheye et Panorama ne disposent que de H.264).

Profil

Sélectionnez ici un profil. Vous avez le choix entre « Profil de base », « Profil principal » et « Profil élevé ».

Intervalle image I

Réglez ici l'intervalle d'images I, la valeur devant être comprise entre 1 et 400.

(Exemple : intervalle d'images I = 50 -> une image plein écran toutes les 2 secondes pour le réglage 25 images/seconde)

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.3.2 Audio (uniquement TVIP83900)

Sélectionnez ici l'encodage pour la transmission audio.

Vous avez le choix entre G.711ulaw, G.711alaw et G.726.

Entrée audio

MicIn : la configuration de l'entrée audio située à l'arrière de la caméra est adaptée à un microphone (source non amplifiée).

Lineln : la configuration de l'entrée audio située à l'arrière de la caméra est adaptée à un signal de niveau ligne (source amplifiée).

Volume

Réglage du volume du signal d'entrée.

Noise Filter

Activation ou désactivation du filtre des bruits environnants

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.3.3 ROI « Region of interest »

La fonction « Region of interest (ROI) » définit des zones dans l'image vidéo qui sont transmises avec un débit binaire plus élevé que les zones voisines.

Canal n° sélection du numéro de canal pour ajouter des ROI.

Dessiner zone : dessiner jusqu'à 4 zones ROI par canal (le numéro de zone situé plus bas doit être modifié pour une nouvelle zone).

Tout effacer : supprimer toutes les zones ROI dans l'image vidéo.

Type de trame

Type de trame : ROI ne peut être utilisée que sur la trame normale (flux principal).

Région fixe

Activé : vous pouvez activer toutes les zones en cochant cette case.

Région n° (1 à 4) : sélection des 4 zones (4 zones par canal)

Retour sur investissement (1 à 6) : les zones sélectionnées sont le moins comprimées en utilisant la valeur « 6 » (et obtiennent ainsi la meilleure qualité possible).

Nom région : attribuez un nom à la région.

10.3.4 Image

Menu Description Disponible en mode
Afficher réglages	Réglage des paramètres de l'affichage	Configuration de base,Configuration avancée
Réglages OSD	Réglage du format de la date et de l'heure Configuration avancée
Masque de confidentialité	Ajout de masques de confidentialité	Configuration

avancé

10.3.4.1 Afficher réglages

Ce menu vous permet de procéder aux réglages de la qualité d'image du speeddome, notamment de la luminosité, de la netteté, du contraste, etc. Cliquez sur « Par défaut » pour rétablir les valeurs par défaut.

Remarque :

les paramètres des réglages de l'affichage peuvent varier selon le modèle.

Réglage image

Luminosité

Réglage de la luminosité des images. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Contraste

Réglage du contraste. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Saturation

Réglage de la saturation des images. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Nuance

Réglage de la nuance des couleurs. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Netteté

Réglage de la netteté des images. Une valeur de netteté plus élevée peut augmenter le bruit d'image. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Config expo

Mode iris

Réglage automatique ou manuel des paramètres d'exposition.

Durée d'exposition

Réglage de la durée d'exposition max. Ce réglage est indépendant du mode Iris.

Gain

Réglage du gain pour l'image vidéo.

Basculement Jour/Nuit

Basculement Jour/Nuit

Le basculement Jour/Nuit propose les options Auto, Jour et Nuit.

Auto

Selon les conditions lumineuses ambiantes, la caméra commute automatiquement entre le mode de jour et le mode de nuit. La sensibilité peut être réglée entre 0 et 7.

Jour

Dans ce mode, la caméra fournit uniquement des images en couleur.

Remarque :

Utilisez ce mode uniquement en cas de luminosité constante.

Nuit

Dans ce mode, la caméra fournit uniquement des images en noir et blanc.

Remarque :

Utilisez ce mode uniquement en cas de faible luminosité.

Planifier

Sensibilité

Réglage du seuil de déclenchement de la commutation jour/nuit automatique (0 à 7).

Plus le seuil est bas, plus la luminosité déclenchant le passage en mode de nuit est faible.

Délai basculement JN

Configuration d'un délai entre l'identification d'un basculement nécessaire et l'action de basculement.

Prévention surexposition

Cette fonction permet de réduire la surexposition de l'image vidéo si la lumière est reflétée par des objets proches.

Compens contrejour

WDR

À l'aide de la fonction WDR, la caméra peut fournir des images claires, même avec un contre-jour défavorable. Si, à l'image, il existe aussi bien des zones très claires que des zones très sombres, le niveau de luminosité de l'ensemble de l'image est compensé afin de fournir une image nette et détaillée.

Cochez la case pour activer ou désactiver la fonction WDR.

Augmentez le Wide Dynamic Level pour renforcer la fonction WDR.

WDR

Wide Dynamic Level

Balance des blancs

Permet de sélectionner l'environnement lumineux du lieu dans lequel se situe la caméra.

Vous avez le choix entre les possibilités suivantes : « MWB », « AWB1 », « Verrouillé WB », « Lampe fluorescente », « Lampe à incandescence », « Lum chaude auto », « Lum nat. ».

MWB

Vous pouvez régler manuellement la balance des blancs avec les valeurs suivantes.

La balance des blancs est effectuée une seule fois et sauvegardée.

Autres

Utilisez les autres options de balance des blancs pour ajuster la fonction à l'éclairage ambiant.

Lampe fluorescente

Ajustement de la balance des blancs à un environnement lumineux avec des lampes fluorescentes.

Amélior. image

Réduc bruit num

Vous avez la possibilité d'activer la réduction du bruit (mode normal) ou de la désactiver.

Niv réduc bruit / 2D/3D DNR

Réglez ici le niveau de réduction du bruit.

Niveaux de gris

Cette fonction permet de limiter la portée de la représentation des niveaux de gris. Ceci peut être utile en cas de contenus d'image clairs.

Réglage vidéo

Norme vidéo

Sélectionnez la norme vidéo en fonction de la fréquence de réseau disponible.

10.3.4.2 Réglages OSD

Ce menu vous permet de sélectionner le format de la date et de l'heure qui doit s'afficher dans l'image en temps réel.

Afficher nom

Cochez cette case si vous souhaitez afficher le nom de la caméra.

Afficher date

Cochez cette case si vous souhaitez afficher la date sur l'image de la caméra.

Afficher semaine

Cochez cette case si vous souhaitez afficher le jour de la semaine.

Nom caméra

Indiquez ici le nom de la caméra qui doit s'afficher sur l'image.

Format de l'heure

Indiquez ici si vous souhaitez afficher l'heure au format 24 heures ou 12 heures.

Format de date

Sélectionnez ici le format pour l'affichage de la date.

Vous pouvez sélectionner ici le type d'affichage des éléments indiqués.

Vous avez le choix entre les options suivantes : « Transparent et clignotant », « Transparent et fixe »,

« Opaque et clignotant », « Opaque et fixe »

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.4.3 Masque de confidentialité

À l'aide des masques de confidentialité, vous pouvez couvrir certaines zones de l'affichage en direct afin d'éviter que ces zones ne soient enregistrées ou ne puissent être observées dans l'image en direct. Jusqu'à 4 masques de confidentialité rectangulaires peuvent être définis dans l'image vidéo.

Procédez de la manière suivante pour configurer un masque de confidentialité. Cochez la case « Activer masque confidentialité ». Cochez la case « Dessiner zone » pour ajouter un masque de confidentialité. Vous pouvez alors marquer une zone sur l'image à l'aide de la souris. Vous pouvez ensuite marquer 3 zones supplémentaires. Le bouton « Tout effacer » permet de supprimer tous les masques de confidentialité configurés.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.5 Sécurité

Menu Description	Disponible en mode
Utilisateur	Administration des utilisateurs	Configuration de base,Configuration avancée
Authentication RTSP	Réglage du format de la date et de l'heure Configuration	avancée
Filtre d'adresse IP	Filtrage des adresses IP permettant l'accès à la caméra	Configuration avancée

10.3.5.1 Utilisateur

Ce menu permet d'ajouter, d'éditer ou de supprimer des utilisateurs.

Cliquez sur « Ajouter » ou « Modifier » pour ajouter ou éditer un utilisateur.

Une nouvelle fenêtre comportant les données et les autorisations s'affiche.

Nom utilisateur

Vous pouvez attribuer ici le nom d'utilisateur qui doit être saisi pour accéder à la caméra.

Niveau

Vous pouvez sélectionner ici un type d'utilisateur personnalisé pour l'identifiant. Vous avez le choix entre deux niveaux prédéfinis : opérateur ou utilisateur.

En tant qu'opérateur, vous disposez des fonctions à distance suivantes : Vue en direct, Commande PTZ, Enregistrement manuel, Lecture, Audio bidirectionnel, Parcourir / Consultation de l'état de travail.

En tant qu'utilisateur, vous disposez des fonctions à distance suivantes : Lecture, Parcourir / Consultation de l'état de travail.

Cochez la case souhaitée pour ajouter d'autres fonctions.

Mot de passe

Vous pouvez attribuer ici le mot de passe que l'utilisateur devra saisir pour avoir accès à la caméra.

Confirmer

Confirmez le mot de passe en le saisissant une nouvelle fois.

Appliquez les réglages effectués en cliquant sur « OK ». Cliquez sur « Annuler » pour annuler les données.

10.3.5.2 Authentication RTSP

Cette fonction permet de sécuriser le flux vidéo de l'affichage en direct.

Sélectionnez « disable » pour désactiver la fonction. Sélectionnez « basic » pour activer la fonction.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.5.3 Filtre d'adresse IP

Activer le filtre d'adresse IP

Cochez cette case pour activer la fonction de filtrage.

Type de filtre d'adresse IP

Autorisé : les adresses IP définies en dessous permettent l'accès à la caméra.

Interdit : les adresses IP définies en dessous sont bloquées. L'adresse IP est saisie au format xxx.xxx.xxx.xxx.

10.3.6 Evènements

Menu Description Disponible en mode
Détect. Mvt	Réglage de la détection de mouvement. Configuration avancée
Antisabotage	Réglage de l'antisabotage Configuration avancée
Entrée alarme	Réglage de l'entrée d'alarme Configuration avancée
Sortie d'alarme	Réglage de la sortie d'alarme Configuration avancée

10.3.6.1 Détect. Mvt

Réglages de zone

Activez la détection de mouvement en cochant la case « Activer la détection de mouvement ».

La case « Activer analyse dynamique de mouvement » permet de marquer des déplacements dans l'aperçu et dans l'affichage en direct (marquage dynamique en fonction des mouvements).

Cliquez alors sur le bouton « Dessiner zone » pour sélectionner une zone. Par défaut, toute la zone est sélectionnée. Cliquez sur « Tout effacer » pour annuler le marquage.

Déplacez alors la souris sur la zone souhaitée. Réglez la sensibilité à l'aide de la barre de sélection. Cliquez sur le bouton « Arrêter dessin » pour reprendre la zone.

Vers la droite : faible sensibilité Vers la gauche : sensibilité élevée

Heure d'armement

Cliquez sur « Editer » pour enregistrer un planning pour le cliché commandé par détection de mouvement.

Une nouvelle fenêtre s'affiche dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quelles heures le cliché commandé par détection de mouvement doit avoir lieu.

Sélectionnez alors un jour de la semaine pour le cliché commandé par détection de mouvement. Indiquez l'heure de début et l'heure de fin pour enregistrer certains intervalles de temps. Sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin pour configurer une détection de mouvement sur toute une journée.

Cochez la case « Tout sélectionner » pour reprendre la détection de mouvement pour tous les jours de la semaine. Cochez le jour de la semaine et cliquez sur « Copier » pour copier la détection de mouvement sur d'autres jours de la semaine.

Cliquez sur « OK » pour appliquer les modifications et sur « Annuler » pour les annuler. Veuillez reprendre les réglages effectués en cliquant sur « Enregistrer ».

Méthode de liaison

Vous réglez ici l'action qui doit avoir lieu en cas de détection de mouvement.

Liaison normale

Envoyer e-mail : cochez cette case pour recevoir un e-mail de notification.

Télécharger sur FTP : cochez cette case pour télécharger le cliché commandé par détection de mouvement sur un serveur FTP.

Déclencher le canal : cochez cette case pour effectuer un enregistrement par détection de mouvement sur la carte SD.

Autre liaison

Vous avez la possibilité d'activer la sortie d'alarme en cas de détection de mouvement. Cochez « A->1 » pour activer la sortie d'alarme 1.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.6.2 Antisabotage

Ce menu vous permet de configurer le speeddome de telle sorte qu'une alarme antisabotage se déclenche dès que l'objectif est recouvert.

Réglages de zone

Activez l'antisabotage en cochant la case « Activer l'antisabotage ».

Cliquez alors sur le bouton « Dessiner zone » pour sélectionner une zone. Par défaut, toute la zone est sélectionnée. Cliquez sur « Tout effacer » pour annuler le marquage.

Déplacez alors la souris sur la zone souhaitée. Réglez la sensibilité à l'aide de la barre de sélection. Cliquez sur le bouton « Arrêter dessin » pour reprendre la zone.

Vers la droite : faible sensibilité Vers la gauche : sensibilité élevée

Heure d'armement

Cliquez sur « Editer » pour enregistrer un planning pour l'antisabotage. Une nouvelle fenêtre s'affiche dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quelles heures l'antisabotage doit être activé.

Sélectionnez alors un jour de la semaine pour l'antisabotage. Indiquez l'heure de début et l'heure de fin pour enregistrer certains intervalles de temps. Sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin pour configurer un antisabotage sur toute une journée.

Cochez la case « Tout sélectionner » pour reprendre l'antisabotage pour tous les jours de la semaine. Cochez le jour de la semaine et cliquez sur « Copier » pour copier l'antisabotage sur d'autres jours de la semaine.

Cliquez sur « OK » pour appliquer les modifications et sur « Annuler » pour les annuler.

Méthode de liaison

Vous réglez ici l'action qui doit avoir lieu en cas d'alarme antisabotage.

Liaison normale

Envoyer e-mail : cochez cette case pour recevoir un e-mail de notification.

Autre liaison

Vous avez la possibilité d'activer la sortie d'alarme en cas de détection de sabotage.

Cochez « A->1 » pour activer la sortie d'alarme 1.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.6.3 Entrée alarme (uniquement TVIP83900)

Ce menu vous permet de configurer les entrées d'alarme du speeddome.

N° entrée alarme

Sélectionnez ici l'entrée d'alarme que vous souhaitez configurer.

Nom alarme

Vous pouvez ici attribuer un nom à l'entrée d'alarme correspondante. Veuillez ne pas utiliser le numéro d'entrée d'alarme ni aucun caractère spécial.

Type alarme

Sélectionnez ici le type d'alarme. Vous avez le choix entre « NO » (Normally open) ou « NC » (Normally closed).

Heure d'armement

Cliquez sur « Editer » pour enregistrer un planning pour une entrée d'alarme.

Une nouvelle fenêtre s'affiche dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quelles heures l'entrée d'alarme doit être activée.

Sélectionnez alors un jour de la semaine pour l'entrée d'alarme. Indiquez l'heure de début et l'heure de fin pour enregistrer certains intervalles de temps. Sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin pour configurer une surveillance sur toute une journée.

Cochez la case « Tout sélectionner » pour reprendre les réglages pour tous les jours de la semaine. Cochez le jour de la semaine et cliquez sur « Copier » pour copier les réglages sur d'autres jours de la semaine.

Cliquez sur « OK » pour appliquer les modifications et sur « Annuler » pour les annuler.

Méthode de liaison

Vous réglez ici l'action qui doit avoir lieu en cas de détection de mouvement.

Liaison normale

Envoyer e-mail : cochez cette case pour recevoir un e-mail de notification.

Télécharger sur FTP : cochez cette case pour télécharger l'événement déclencheur d'alarme sur un serveur FTP.

Autre liaison

Vous avez la possibilité d'activer la sortie d'alarme en cas de détection d'alarme.

Cochez « A->1 » pour activer la sortie d'alarme 1.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

10.3.6.4 Sortie d'alarme (uniquement TVIP83900)

Vous avez ici la possibilité de configurer les deux sorties d'alarme.

N° sortie d'alarme

Sélectionnez ici la sortie d'alarme que vous souhaitez configurer.

Nom alarme

Vous pouvez ici attribuer un nom à la sortie d'alarme correspondante. Veuillez ne pas utiliser le numéro de sortie d'alarme ni aucun caractère spécial.

Heure d'armement

Cliquez sur « Editer » pour enregistrer un planning pour une sortie d'alarme.

Une nouvelle fenêtre s'affiche dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quelles heures la sortie d'alarme doit être activée.

Sélectionnez alors un jour de la semaine pour la sortie d'alarme. Indiquez l'heure de début et l'heure de fin pour enregistrer certains intervalles de temps. Sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin pour configurer une surveillance sur toute une journée.

Cochez la case « Tout sélectionner » pour reprendre les réglages pour tous les jours de la semaine. Cochez le jour de la semaine et cliquez sur « Copier » pour copier les réglages sur d'autres jours de la semaine.

Cliquez sur « OK » pour appliquer les modifications et sur « Annuler » pour les annuler.

10.3.8 Stockage

10.3.8.1 Enregistrer le calendrier

Vous pouvez effectuer ici la configuration pour les clichés programmés ou déclenchés par des événements afin de les télécharger sur la carte SD.

Préenregistrement

Réglez ici la durée d'enregistrement des données image avant un événement.

Après enregistrement

Réglez ici la durée d'enregistrement des données image après un événement.

Réécriture

Réglez ici si les clichés doivent être automatiquement écrasés lorsque la mémoire est pleine.

Activer calendrier enreg.

Activez le planning pour enregistrer le planning souhaité.

Cliquez sur « Editer » pour enregistrer le planning. Une nouvelle fenêtre s'affiche.

Sélectionnez alors un jour de la semaine pour la configuration de l'enregistrement. Indiquez l'heure de début et l'heure de fin pour enregistrer certains intervalles de temps. Sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin pour configurer une surveillance sur toute une journée.

Cochez la case « Tout sélectionner » pour reprendre les réglages pour tous les jours de la semaine. Cochez le jour de la semaine et cliquez sur « Copier » pour copier les réglages sur d'autres jours de la semaine.

Sous Type d'enregistrement, sélectionnez le mode d'enregistrement pour l'intervalle de temps souhaité. Vous avez le

choix entre les types d'enregistrement suivants :

Normal : enregistrement en continu

Détect. Mvt : enregistrement déclenché par un mouvement

Mvt | Al. : enregistrement déclenché par un mouvement ou par l'entrée d'alarme. La caméra filme soit après une détection de mouvement, soit après un déclenchement de l'entrée d'alarme.

Mvt et al. : enregistrement déclenché par un mouvement et par l'entrée d'alarme. La caméra filme uniquement si un mouvement est détecté et que l'entrée d'alarme se déclenche en même temps.

Veuillez observer que l'entrée d'alarme n'est présente que dans certains modèles.

Cliquez sur « OK » pour appliquer les modifications et sur « Annuler » pour les annuler.

S'il vous plaît noter:

Lors de l'enregistrement sur un lecteur MicroSD seul le canal 1 (vue fisheye) est enregistrée.

Ceux-ci peuvent ensuite être lus sur la face de lecture de la caméra.

10.3.8.2 Gestion du stockage

Vous pouvez ici formater la carte microSD utilisée et afficher les propriétés.

Veuillez formater la carte SD avant sa première utilisation !

10.3.8.3 NAS

Ce menu vous permet de configurer les mémoires NAS qui sont alors disponibles dans la caméra comme lecteur (HDD) pour le stockage (seul le canal 1, "fisheye").

Adresse du serveur

adresse IP du lecteur NAS

Chemin du fichier :

chemin sur le lecteur NAS

S'il vous plaît noter:

Lors de l'enregistrement sur un lecteur NAS seul le canal 1 (vue fisheye) est enregistrée.

Ceux-ci peuvent ensuite être lus sur la face de lecture de la caméra.

10.3.8.4 Instantané

Vous pouvez effectuer ici la configuration pour les instantanés programmés ou déclenchés par des événements afin de les télécharger sur un serveur FTP.

Synchronisation

Activer synchronisation instantané

Cochez cette fonction pour enregistrer des images à certains intervalles.

Format

Le format par défaut des images est JPEG.

Résolution

Réglez ici la résolution d'image.

Qualité

Sélectionnez la qualité des images enregistrées.

Intervalle

Réglez ici l'intervalle entre deux images enregistrées.

Déclenché par événement

Activer instantané déclenché par évènement

Cochez cette fonction pour enregistrer des images déclenchées par des événements.

Format

Le format par défaut des images est JPEG.

Résolution

Réglez ici la résolution d'image.

Qualité

Sélectionnez la qualité des images enregistrées.

Intervalle

Réglez ici l'intervalle entre deux images enregistrées.

11. Maintenance et nettoyage

11.1 Maintenance

Contrôlez régulièrement la sécurité technique du produit (par exemple l'état du boîtier).

Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez sa remise en service involontaire.

La sécurité d'utilisation du produit n'est plus garantie si

• l'appareil présente des dommages visibles,
• l'appareil ne fonctionne plus.

Remarque :

Le produit ne nécessite aucune maintenance. Aucune de ses pièces ne nécessite de maintenance ou de contrôle de votre part. N'ouvrez jamais le produit.

11.2 Nettoyage

Nettoyez le produit avec un chiffon propre et sec. En cas d'encrassement plus important, humidifiez le chiffon avec de l'eau tiède.

Veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil.

N'utilisez pas de produits nettoyants chimiques car cela risquerait d'endommager la surface du boîtier et de l'écran (décoloration).

12. Élimination

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie ne doit pas être éliminé avec les ordures ménagères ou industrielles mais recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de l'élimination des matériaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de préserver les ressources naturelles et d'assurer un recyclage du produit dans le respect des règles de protection de la santé et de l'environnement.

1. Caractéristiques techniques

Numéro du modèle TVIP83900 TVIP86900
Enregistreur d'images	1/3" Progressive Scan CMOS Sensor	1/3" Progressive Scan CMOS Sensor
Type de caméra jour/nuit jour/nuit
Résolution	Mode temps réel : Fisheye (2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240) Mode normal : Fisheye (1536x1536), PTZ (800x600, 704x576, 640x480, 320x240), Panorama (1600x1200, 1280x720))	Mode temps réel : Fisheye (3072x2048, 2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240) Mode normal : Fisheye (1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240), Panorama (2048x1536, 1920x1080)
Éléments d'image (total) 2048x2048 3072x2048
Éléments d'image (effectifs) 2048x2048 3072x2048
Commutation jour/nuit	Filtre d'arrêt IR électromécanique	Filtre d'arrêt IR électromécanique
Éclairage minimum (couleur) 0,05 lux 0,05 lux
Éclairage minimum (IR) 0 lux	0 lux
Compression d'images	H.264, MJPEG	H.264, MJPEG
Fréquence d'image	25 fps max.	25 fps max.
Nombre de flux parallèles	5 (mode normal)	5 (mode normal)
Réglage de l'obturateur électronique	1 ~ 1/10000 s	1 ~ 1/10000 s
Balance des blancs	ATW, manuel	ATW, manuel
Compensation du contre-jour	BLC	BLC, WDR
Réduction du bruit	2D/3D DNR	2D/3D DNR
Détection de mouvement	Oui	Oui
Superposition d'images	Date, nom de la caméra, masque de confidentialité	Date, nom de la caméra, masque de confidentialité
Entrée d'alarme (NO/NC)	1	-
Sortie d'alarme	1	-
Alarme	E-mail / FTP / sortie d'alarme	E-mail / FTP / sortie d'alarme
Navigateurs supportés	Mozilla Firefox, Safari ou Internet Explorer 6.x et versions suivantes	Mozilla Firefox, Safari ou Internet Explorer 6.x et versions suivantes
Logiciels/NVR pris en charge	ABUS VMS, TVVR35011, TVVR450x1, TVVR600x1	ABUS VMS, TVVR35011, TVVR450x1, TVVR600x1
Connexion réseau	RJ-45 Ethernet 10/100 Base-T	RJ-45 Ethernet 10/100 Base-T
Protocoles réseau	IPv4/IPv6, HTTP, FTP, SMTP, UPnP, DNS, DDNS, NTP, RTSP ,RTP ,TCP ,UDP, DHCP, PPPoE, 802.1X, QoS, SNMPv1, v2, v3	IPv4/IPv6, HTTP, FTP, SMTP, UPnP, DNS, DDNS, NTP, RTSP ,RTP ,TCP ,UDP, DHCP, PPPoE, 802.1X, QoS, SNMPv1, v2, v3
Power over Ethernet	IEEE803.af	IEEE803.af
Alimentation électrique	12 V CC 12 V CC
Consommation de courant	1 A max.	1 A max.
Température de fonctionnement	-10 °C à 50 °C	-20°C à 55°C
Dimensions (I x H x P)	72 x 65 x 141 mm	72 x 65 x 141 mm
Certifications	CE, RoHS, REACH	CE, RoHS, REACH

14. Remarques concernant la licence GPL

Nous souhaitons attirer votre attention sur le fait que les caméras réseau de vidéosurveillance TVIP83900 et TVIP86900 contiennent entre autres le logiciel Open Source qui est exclusivement protégé par une licence GNU General Public License (GPL). Pour vous assurer que votre utilisation des programmes est conforme à la licence GPL, reportez-vous aux conditions de cette licence.

10.3.1.1 Apparaatinformatie

FR Note de l'éditeur

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte électronique est soumise à une autorisation préalable écrite de l'éditeur.

Impression, même partielle, interdite.

Cette notice est conforme à la règlementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.

NL Impressum
