TVIP83900 - Überwachungskamera ABUS - Kostenlose Bedienungsanleitung

Produkttyp	IP-Überwachungskamera
Auflösung	Full HD (1080p)
Blickwinkel	90°
Nachtsicht	Ja, bis zu 10 Meter
Konnektivität	Ethernet RJ45, Wi-Fi 2,4 GHz
Stromversorgung	12 V DC, Netzteil inklusive
Abmessungen	70 x 70 x 120 mm
Gewicht	350 g
Hauptfunktionen	Bewegungserkennung, Zwei-Wege-Audio, Aufnahme auf SD-Karte bis zu 128 GB
Schutzart	IP66 (wetterbeständig)
Installation	Wand oder Decke, Montageset inklusive
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Lösungsmittel vermeiden.
Sicherheit	HTTPS-Verschlüsselung, Passwortauthentifizierung, ONVIF-Protokoll
Ersatzteile	Ethernet-Kabel, Netzteil, Schrauben und Dübel
Reparierbarkeit	Durch einen autorisierten Techniker oder über den Kundendienst reparierbar
Kompatibilität	Windows, macOS, iOS, Android
Garantie	2 Jahre

Häufig gestellte Fragen - TVIP83900 ABUS

Wie setze ich die Kamera TVIP83900 zurück?

Halten Sie die Reset-Taste auf der Rückseite der Kamera 10 Sekunden lang gedrückt, bis die Anzeige blinkt. Die Kamera wird mit den Werkseinstellungen neu gestartet.

Wie verbinde ich die Kamera mit meinem WLAN-Netzwerk?

Verwenden Sie die ABUS IP Camera-App oder die mitgelieferte Software. Folgen Sie dem Einrichtungsassistenten, indem Sie den QR-Code auf der Kamera scannen. Stellen Sie sicher, dass das WLAN auf 2,4 GHz läuft.

Welche mobile App soll ich für die TVIP83900 verwenden?

Laden Sie die App ABUS IP Camera oder ABUS Link Station aus dem App Store oder Google Play herunter.

Wie montiere ich die Kamera an der Wand?

Verwenden Sie die mitgelieferte Bohrschablone, um die Löcher zu markieren. Bohren Sie, setzen Sie die Dübel ein und schrauben Sie die Wandhalterung fest. Befestigen Sie die Kamera an der Halterung und richten Sie sie manuell aus.

Was tun, wenn die Kamera keine Verbindung zum Netzwerk herstellt?

Überprüfen Sie, ob der Router eingeschaltet ist und das WLAN-Passwort korrekt ist. Versuchen Sie, die Kamera per Ethernet zu verbinden, um sie zu konfigurieren. Setzen Sie die Kamera bei Bedarf zurück.

Wie aktualisiere ich die Firmware der Kamera?

Gehen Sie in der App zu Einstellungen > Firmware-Update. Wenn ein Update verfügbar ist, folgen Sie den Anweisungen auf dem Bildschirm. Unterbrechen Sie die Stromversorgung während des Updates nicht.

Kann ich eine SD-Karte in die Kamera einlegen?

Ja, die Kamera verfügt über einen microSD-Kartenslot (bis zu 128 GB). Legen Sie die Karte in den Schlitz unter der wasserdichten Abdeckung ein. Formatieren Sie die Karte vor der Verwendung in der App.

Wie greife ich von einem anderen Netzwerk aus remote auf die Kamera zu?

Aktivieren Sie die Portweiterleitung an Ihrem Router für Port 80 oder 554, oder nutzen Sie den ABUS-Cloud-Dienst ohne Netzwerkkonfiguration. Melden Sie sich über die App mit Ihrem Konto an.

Ist die Kamera TVIP83900 mit Alexa oder Google Home kompatibel?

Ja, sie ist mit Amazon Alexa und Google Assistant kompatibel. Aktivieren Sie den ABUS-Skill in der Alexa- oder Google-Home-App und verknüpfen Sie Ihr Konto.

Wie zeichne ich Videos von der Kamera auf?

Sie können auf eine lokale SD-Karte, auf ein NAS über ONVIF oder auf die ABUS-Cloud (Abonnement erforderlich) aufnehmen. Konfigurieren Sie die geplante Aufnahme oder die Aufnahme bei Bewegungserkennung in den Einstellungen.

BEDIENUNGSANLEITUNG TVIP83900 ABUS

D Bedienungsanleitung

GB User manual

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 7.

English

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit.

Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
• Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
• Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.
• Dieses Gerät ist für den Innenbereich oder den Einsatz im Wetterschutzgehäuse konzipiert.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
  • Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
  • starke Vibrationen
• starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.
  • Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw., könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
• Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Sicherheitshinweise

1. Stromversorgung: Netzteil 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (im Lieferumfang)

Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

1. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

3. Verbiegen oder verdrehen Sie das Netzkabel nicht.
4. Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.

5. Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

6. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

7. Öffnen Sie niemals das Gehäuse oder das Netzteil.

8. Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

9. Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

10. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung 9
2. Lieferumfang....9
3. Merkmale und Funktionen......9
4. Gerätebeschreibung 9
5. Beschreibung der Anschlüsse....10
6. Erstinbetriebnahme....10 11
7. Erster Zugang zur Netzwerkkamera 12
8. Passwortabfrage....13
9. Benutzerfunktionen....14

9.1 Menüleiste....14
9.2 Live-Bildanzeige 15
9.3 Audio / Video-Steuerung 15
9.4 Liveansichtsmodus....15
9.5 PTZ-Steuerung....16
9.5.1 Preset-Einstellungen 16
9.6 Tour Einstellungen 17

1. Konfiguration....18

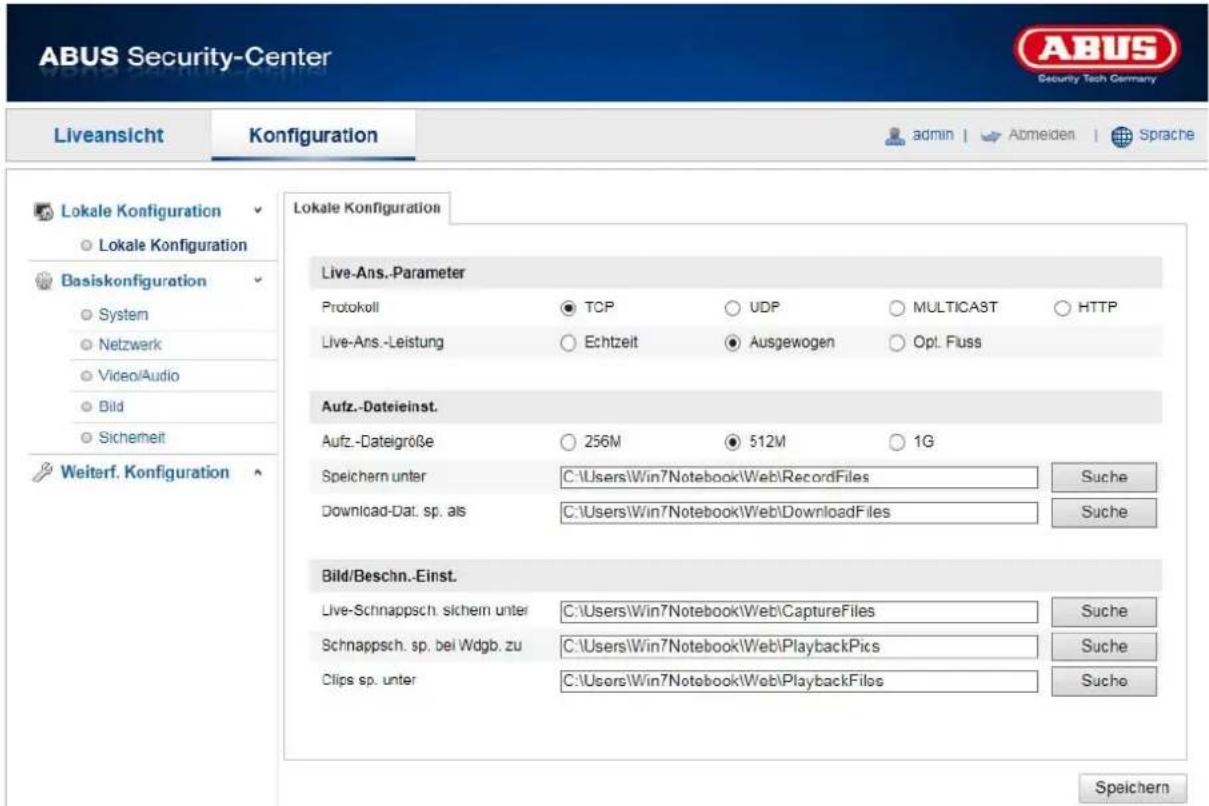

10.1 Lokale Konfiguration .... 18
10.2 Basiskonfiguration....20
10.3 Weiterführende Konfiguration 20
10.3.1 System 20
10.3.1.1 Geräteinformation 21
10.3.1.2 Zeiteinstellungen 22

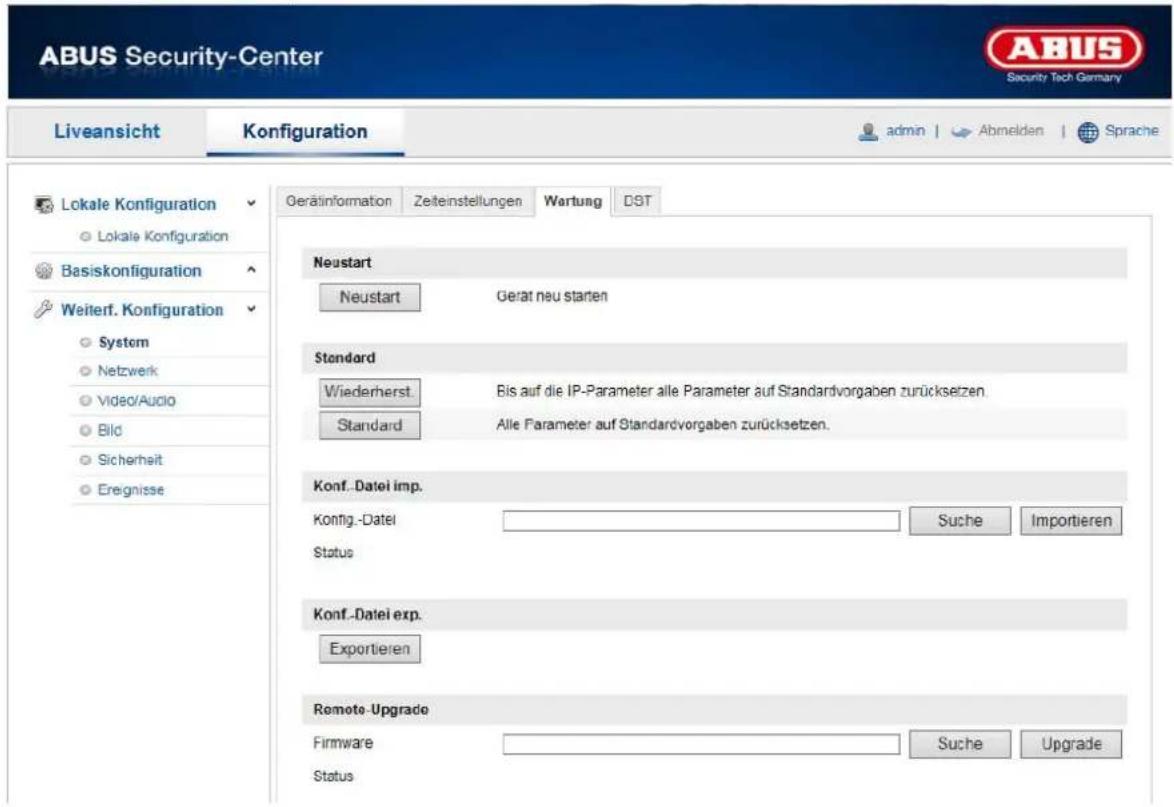

10.3.1.3 Instandhaltung....23
10.3.1.4 Sommerzeit 24
10.3.1.5 Installationsart 25
10.3.2 Netzwerk 26

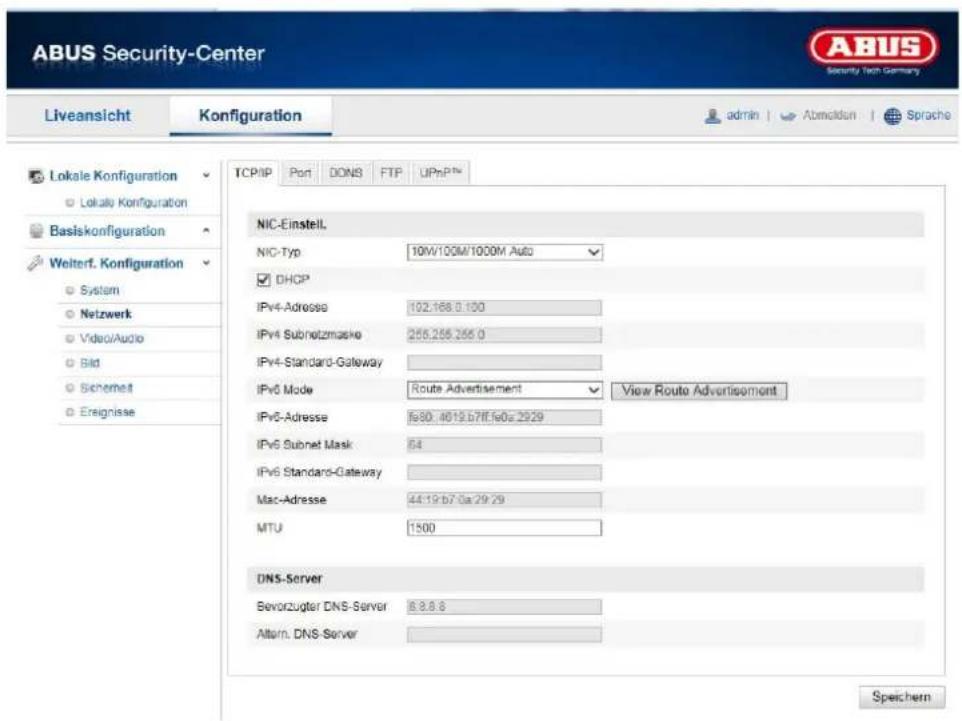

10.3.2.1 TCP/IP 27

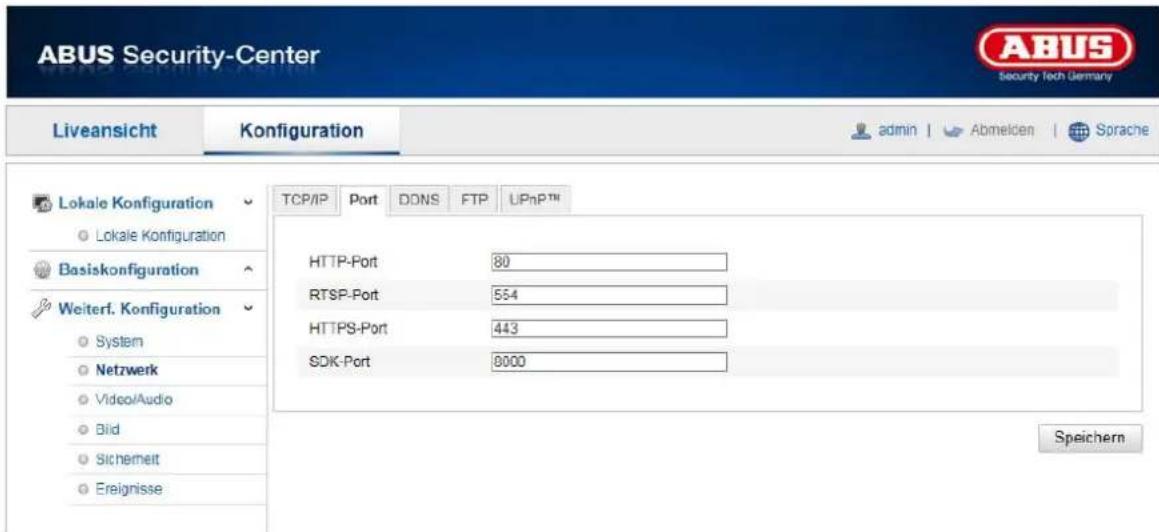

10.3.2.2 Port 29

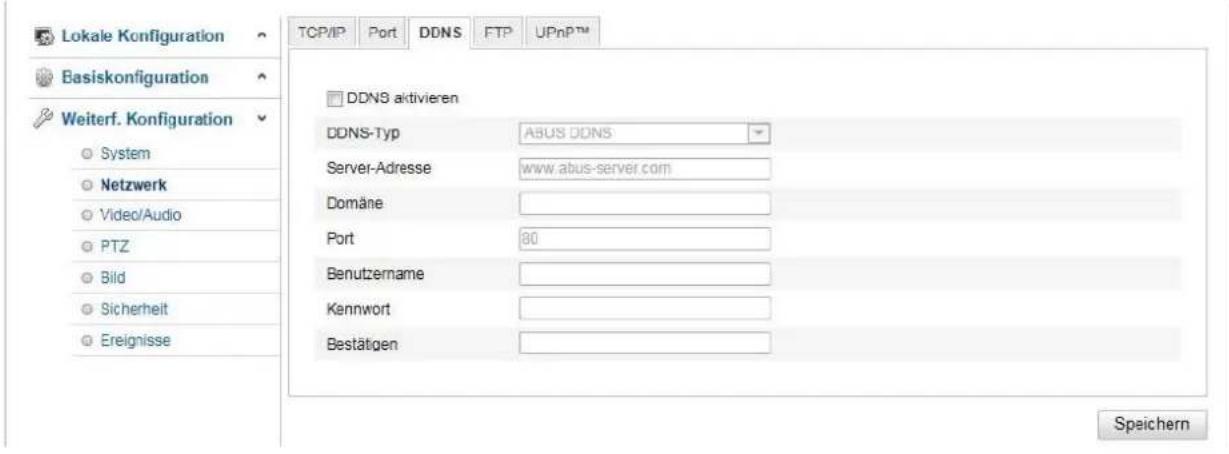

10.3.2.3 DDNS 30
10.3.2.4 PPPoE 33
10.3.2.5 SNMP 33
10.3.2.6 802.1X....34
10.3.2.7 QoS....34
10.3.2.8 FTP 35

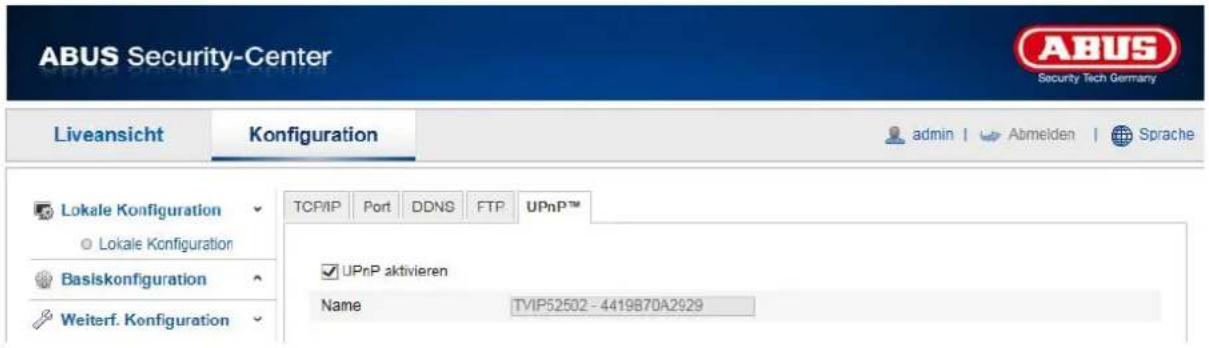

10.3.2.9 UPnP™ 36
10.3.2.10 E-Mail....37
10.3.2.11 NAT....38
10.3.3 Video / Audio 39

10.3.3.1 Video 40

10.3.3.2 Audio (nur TVIP83900)....42

10.3.3.3 ROI „Region of interest“ 43

10.3.4 Bild 44

10.3.4.1 Anzeigeeinstellungen 45

10.3.4.2 OSD-Einstellungen 48

10.3.4.3 Privatzonen-Maskierung 49

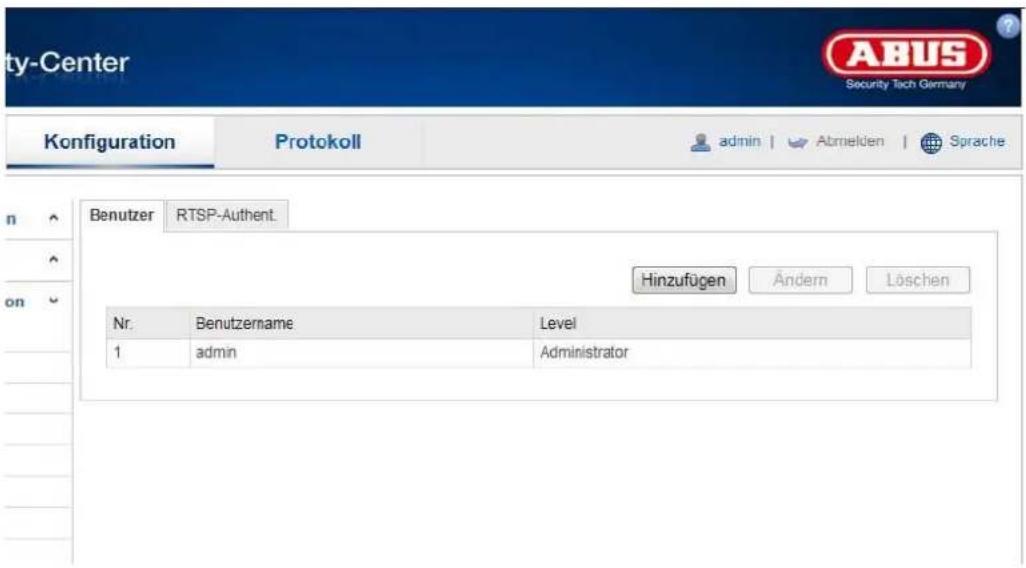

10.3.5 Sicherheit....50

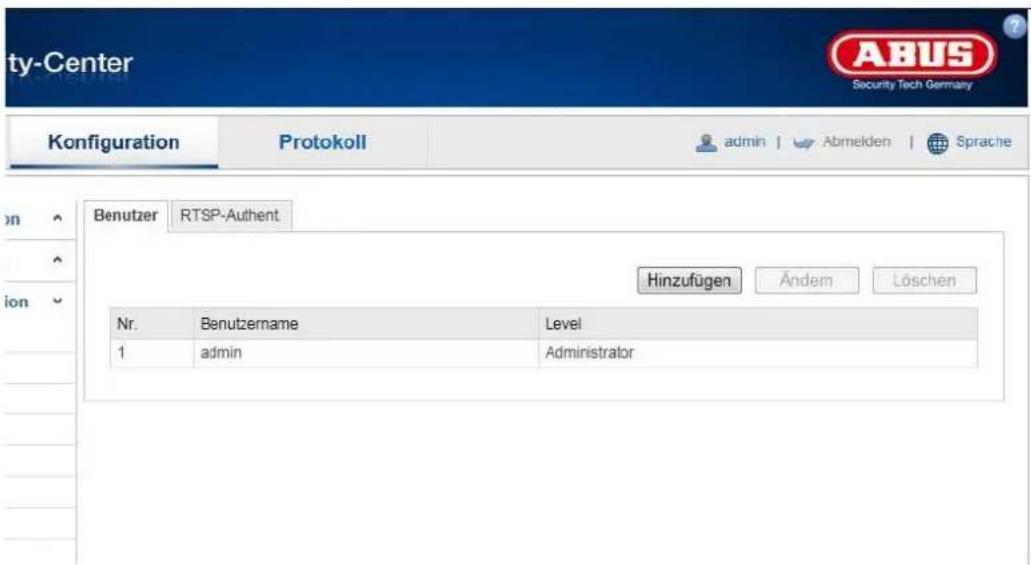

10.3.5.1 Benutzer....50

10.3.5.2 RTSP-Authentifiziuerung .... 52

10.3.5.3 IP-Adressfilter....52

10.3.6 Ereignisse 53

10.3.6.1 Bew.-Erkennung....53

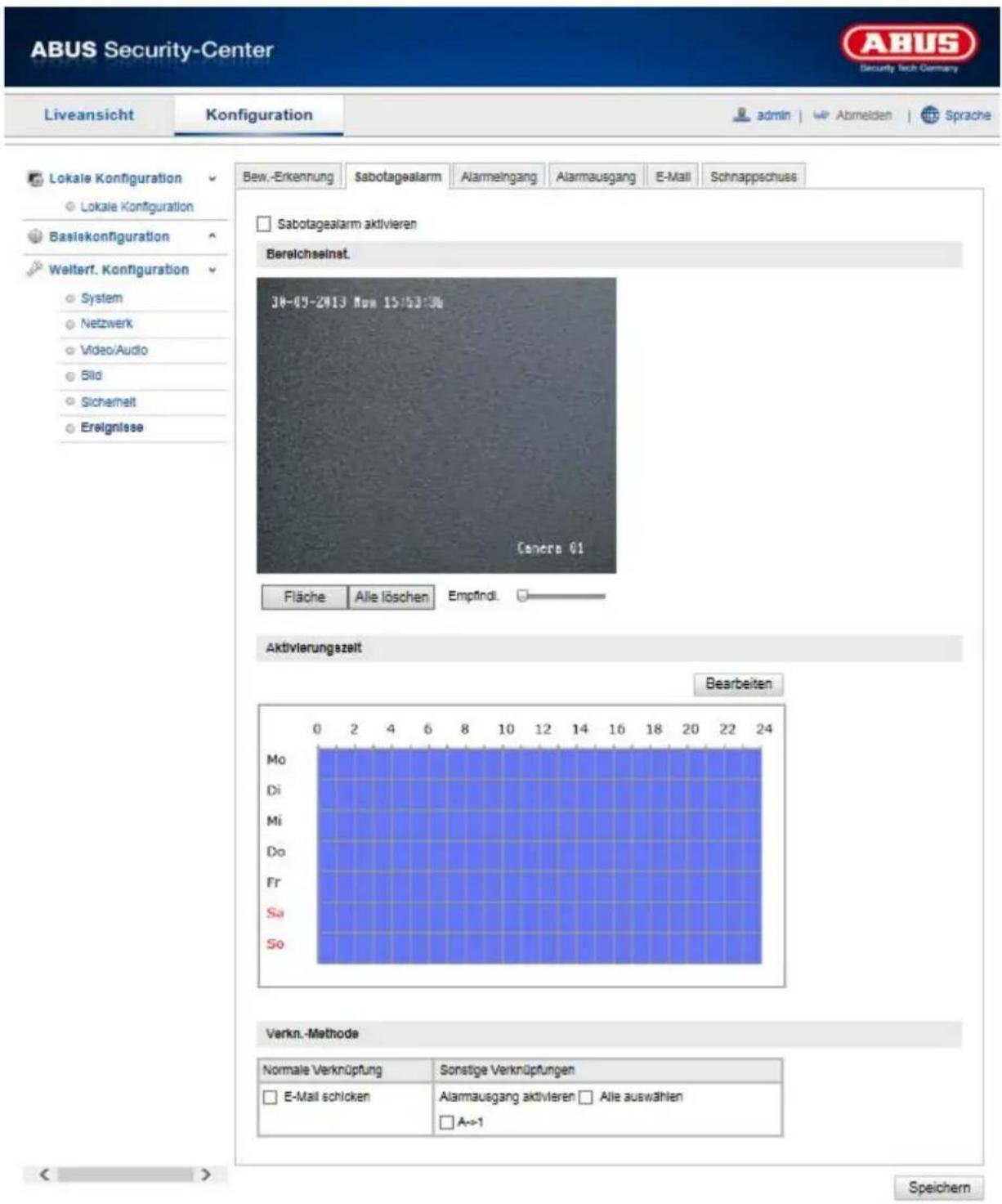

10.3.6.2 Sabotagealarm 55

10.3.6.3 Alarmeingang (nur TVIP83900)....57

10.3.6.4 Alarmausgang (nur TVIP83900)....59

10.3.8 Speicherung 61

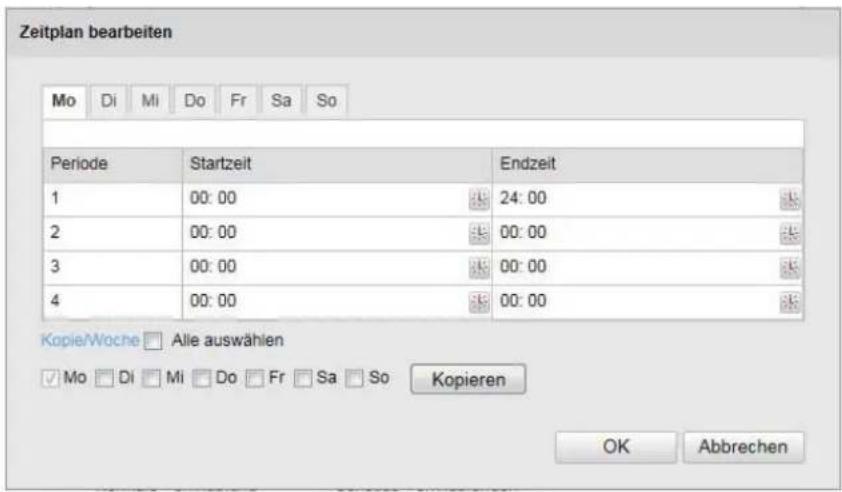

10.3.8.1 Aufzeichnungszeitplan....61

10.3.8.2 Speicherverwaltung 63

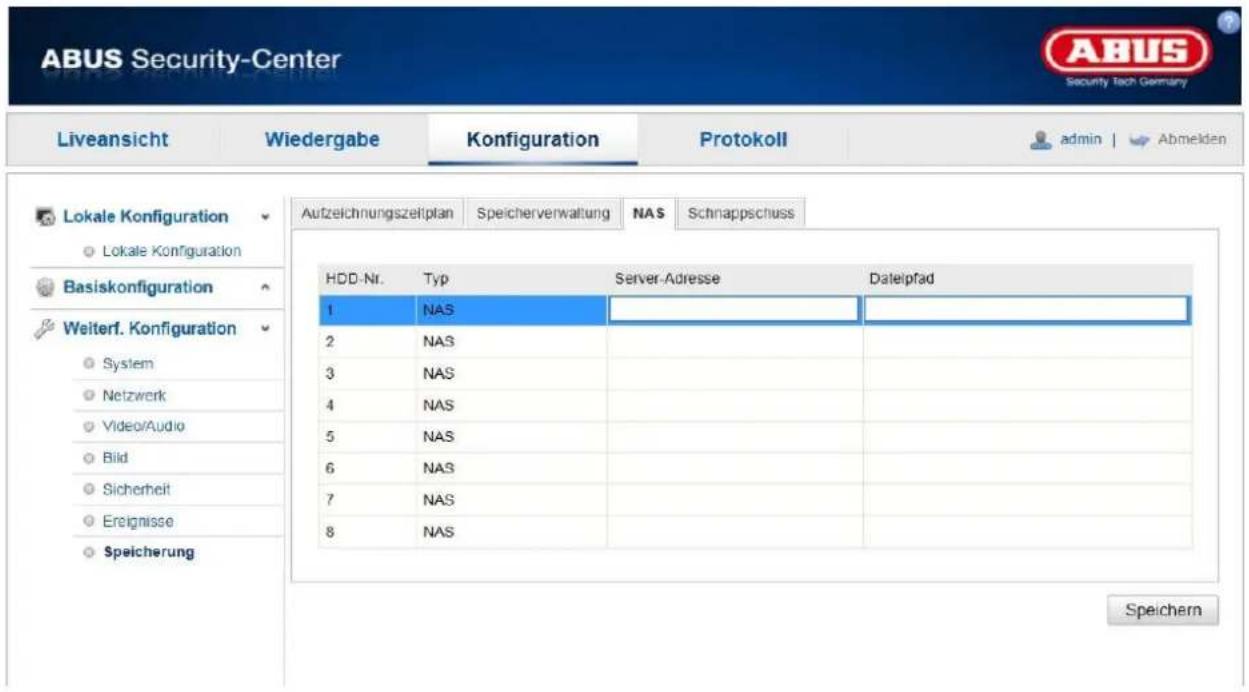

10.3.8.3 NAS....64

10.3.8.4 Schnappschuss....65

1. Wartung und Reinigung......66

11.1 Wartung....66

11.2 Reinigung 66

1. Entsorgung 66

2. Technische Daten....67

1. Bestimmungsgemäße Verwendung

Mit der Hemispheric IP Dome Kamera wird eine leistungsfähige Überwachung realisiert. Diese Kamera hat den Vorteil, dass sie bis zu 5 Kameras ersetzen kann. Mit ihren bis zu 5 Videokanälen können neben der Fischaugenansicht auch weitere Ansichten separat eingestellt werden. Diese weitern Ansichten sind elektronisch schwenk-, neige- und zoombar. Aufzeichnungen auf eine optionale SD Karte sind möglich, dabei ist die Wiedergabe direkt über die Web-Oberfläche möglich.

2. Lieferumfang

Hemispheric IP Dome Kamera	CD	Kurzanleitung	Befestigungsmaterial

3. Merkmale und Funktionen

• 360°/180° Panoramaansichten mit bis zu 6 MPx Auflösung
  • Schlichtes Design und hohe Schutzklasse (IP66) (nur TVIP86900)
• Digitales, stufenloses Schwenken, Neigen und Zoomen ohne mechanische Kamerabewegung
• Frei konfigurierbare Touren (Schwenken/Neigen)
  • Power over Ethernet (PoE)
  • Bis zu 25 fps realtime Video

4. Gerätebeschreibung

Modelnummer	TVIP83900	TVIP96900
Auflösung 3 MPx	6 MPx
WDR	-
Audio √	-
I/O √	-
IP66	-

√

√

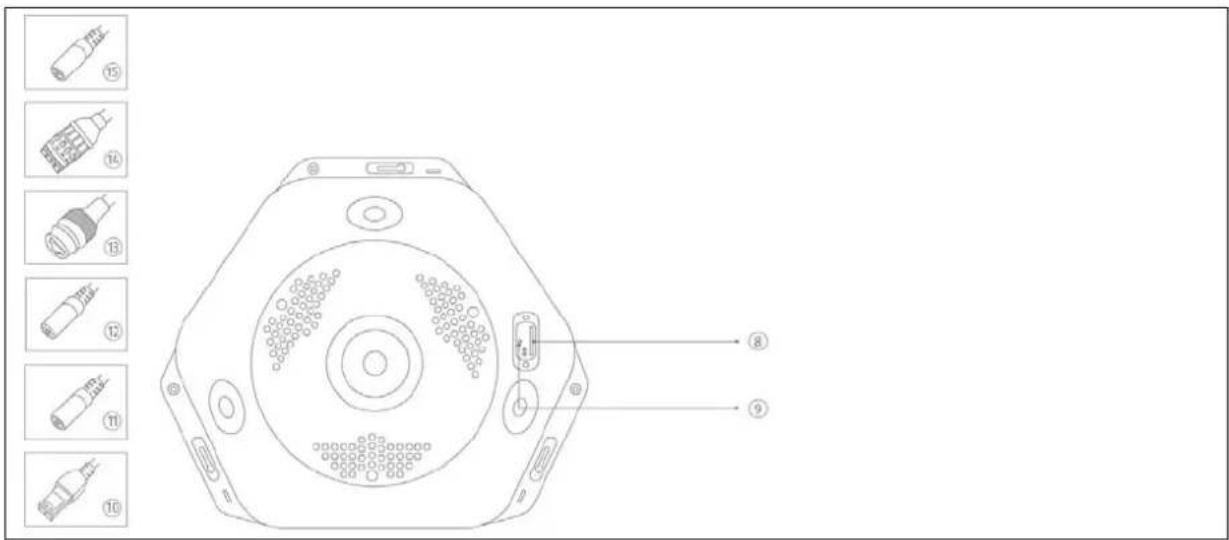

5. Beschreibung der Anschlüsse

Nr.	Beschreibung
1	Kameraabdeckung
2	Schraube um Abdeckung zu lösen
3	Lichtsensor
4	Objektiv
5	IR LEDs
6	Mikrofon (nur bei TVIP83900 verwendet)
7	Lautsprecher (nur bei TVIP83900 verwendet)

Nr.	Beschreibung
8	Micro SD Karten Slot
9	Reset Taste
10	RS485 Anschluss (nicht verwendet)
11	Audioeingang (nur TVIP83900)
12	Spannungsversorgung 12 VDC
13	RJ45 Anschluss
14	Alarmein- und –ausgang (nur TVIP83900)
15	Audioausgang (nur TVIP83900)

Erstinbetriebnahme

Die Netzwerkkamera erkennt automatisch ob eine direkte Verbindung zwischen PC und Kamera hergestellt werden soll. Es ist hierfür kein Cross-Over Netzwerkkabel notwendig. Für den direkten Anschluss zur Erstinbetriebnahme können Sie das mitgelieferte Patchkabel verwenden.

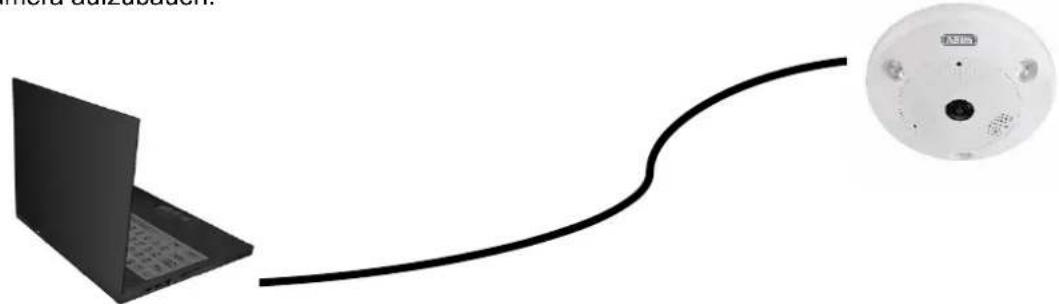

Direkter Anschluss der Netzwerkkamera an einen PC / Laptop

1. Stellen Sie sicher, dass Sie ein Netzwerkkabel des Typs Cat5 benutzen
2. Verbinden Sie das Kabel mit der Ethernet-Schnittelle des PCs / Laptop und der Netzwerkkamera
3. Schließen Sie die Spannungsversorgung der Netzwerkkamera an
4. Konfigurieren Sie die Netzwerkschnittelle Ihres PCs / Laptop auf die IP Adresse 192.168.0.2 und Default Gateway auf 192.168.0.1
5. Gehen Sie weiter zu Punkt 8, um die Ersteinrichtung abzuschließen und die Verbindung zur Netzwerkkamera aufzubauen.

Anschluss der Netzwerkkamera an einen Router / Switch

1. Stellen Sie sicher, dass Sie ein Cat5 Netzwerkkabel für die Vernetzung benutzen.
2. Verbinden Sie den PCs / Laptop mit dem Router / Switch.
3. Verbinden Sie die Netzwerkkamera mit dem Router / Switch.
4. Schließen Sie die Spannungsversorgung der Netzwerkkamera an.
5. Wenn in Ihrem Netzwerk ein Namensserver (DHCP) verfügbar ist, stellen Sie die Netzwerkschnittstelle Ihres PCs / Laptop auf „IP Adresse automatisch beziehen“.
6. Sollte kein Namensserver (DHCP) verfügbar sein, konfigurieren Sie die Netzwerkschnittelle Ihres PCs / Laptop auf 192.168.0.2 und Default Gateway auf 192.168.0.1
7. Gehen Sie weiter zu Punkt 8, um die Ersteinrichtung abzuschließen und die Verbindung zur Netzwerkkamera aufzubauen.

7. Erster Zugang zur Netzwerkkamera

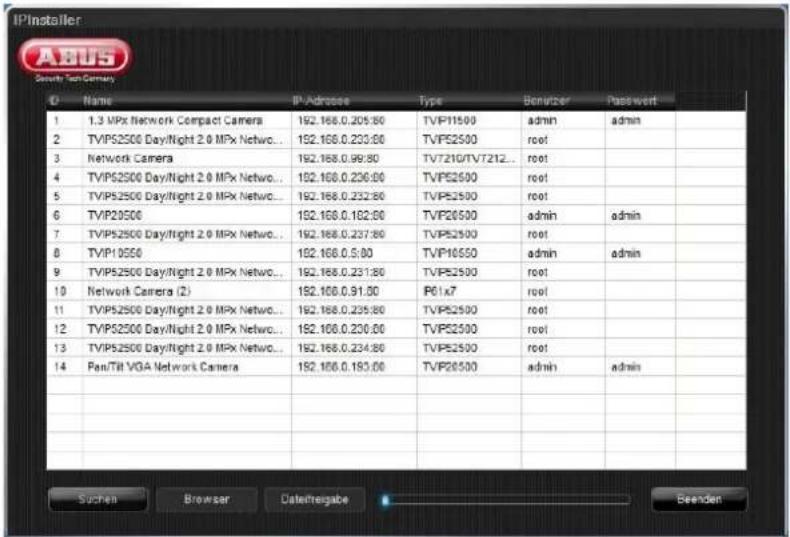

Der erste Zugang zur Netzwerkkamera erfolgt unter Verwendung des ABUS IP Installers.

Nach dem Start des Assistenten sucht dieser nach allen angeschlossenen ABUS Netzwerkkameras und Videoservern in Ihrem Netzwerk.

Sie finden das Programm auf der beiliegenden CD-ROM. Installieren Sie das Programm auf Ihr PC-System und führen Sie es aus.

Falls ein DHCP-Server in Ihrem Netzwerk vorhanden ist, erfolgt die Vergabe der IP-Adresse sowohl für Ihren PC / Laptop, als auch der Netzwerkkamera automatisch.

Ist kein DHCP-Server verfügbar, so stellt die Netzwerkkamera automatisch folgende IP Adresse ein: 192.168.0.100.

Ihr PC-System muss sich im selben IP-Subnetz befinden, um eine Kommunikation zur Netzwerkkamera herstellen zu können (PC IP Adresse: z.B. 192.168.0.2).

Die Standarteinstellung der Netzwerkkamera steht auf „DHCP“. Sollten Sie keinen DHCP-Server in Ihrem Netzwerk betreiben, empfehlen wir Ihnen nach dem Ersten Zugriff auf die Netzwerkkamera die IP-Adresse manuell auf einen festen Wert einzustellen.

8. Passwortabfrage

Ab Werk ist in der Netzwerkkamera ein Administratorkennwort vergeben. Aus Sicherheitsgründen sollte der Administrator jedoch umgehend ein neues Passwort bestimmen. Nach dem Speichern eines solchen Administrator-Passworts fragt die Netzwerkkamera vor jedem Zugang nach dem Benutzernamen und dem Passwort.

Das Administratorkonto ist werksseitig wie folgt voreingestellt: Benutzername „admin“ und Passwort „12345“. Bei jedem Zugriff auf die Netzwerkkamera zeigt der Browser ein Authentifizierungsfenster an und fragt nach dem Benutzernamen und Passwort. Sollten Ihnen Ihre individuellen Einstellungen für das Administratorkonto nicht mehr zugänglich sein, wenden Sie sich bitte an unseren technischen Support.

Für die Eingabe des Benutzernamens und Passwortes gehen Sie bitte wie folgt vor:

Öffnen den Internet Explorer und geben Sie die IP-Adresse der Kamera ein (z.B. „http://192.168.0.100“).

Sie werden aufgefordert sich zu authentifizieren:

-> Sie sind nun mit der Netzwerkkamera verbunden und sehen bereits einen Videostream.

9. Benutzerfunktionen

Öffnen Sie die Startseite der Netzwerkkamera. Die Oberfläche ist in folgende Hauptbereiche unterteilt:

9.1 Menüleiste

Wählen Sie durch Klicken des entsprechenden Registers „Liveansicht“, „Wiedergabe“, „Konfiguration“ oder „Protokoll“ aus.

Schaltfläche Beschreibung
admin	Anzeige des angemeldeten Benutzers
Abmelden	Abmelden des Benutzers

9.2 Live-Bildanzeige

Mittels Doppelklick können Sie in die Vollbildansicht wechseln.

Schaltfläche Beschreibung
	4:3 Ansicht aktivieren
	16:9 Ansicht aktivieren
	Originalgröße anzeigen
	Ansicht automatisch an Browser anpassen

9.3 Audio / Video-Steuerung

Schaltfläche	Beschreibung
	Liveansicht deaktivieren
	Liveansicht aktivieren
	Ton aktivieren / deaktivieren, Lautstärke anpassen (nur TVIP83900)
	Mikrofon ein / aus (TVIP83900)
	Sofortbild (Momentaufnahme)
	Manuelle Aufzeichnung starten / stoppen
	Digitaler Zoom

9.4 Liveansichtsmodus

Die Verfügbarkeit der Optionen in der Liveansicht unterscheiden sich bei aktiviertem und deaktiviertem Echtzeitmodus (Konfiguration / System / Installationsart)

Schaltfläche	Beschreibung	Verfügbar in Modus
Fischaugen-Ansicht	360 Grad Ansicht in Vollbilddarstellung	Echtzeitmodus / Normalmodus
Panorama-Ansicht	Quadranten werden in 2 Panoramahälften zusammengefasst	Normalmodus
1 Fischauge + 3 PTZ	Ein Quadrant zeigt das 360* Fisheye Bild, die anderen 3 Quadranten werden als virtuelle PTZ Kameras dargestellt	Normalmodus
1 Panorma + 3 PTZ	Ein Quadrant zeigt das Panorama Bild, die anderen 3 Quadranten werden als virtuelle PTZ Kameras dargestellt	Normalmodus
4 PTZ Ansichten	4 Quadranten als virtuelle PTZ Kameras	Echtzeitmodus

9.5 PTZ-Steuerung

Um die PTZ-Steuerung einzublenden klicken Sie in der Liveansicht auf das Feld

Schaltfläche Beschreibung
		Pfeiltasten:Steuerung der Schwenk- Neigebewegungen 360° Drehung starten / stoppen
		Ein-/Auszoomen
		Anpassung PTZ-Geschwindigkeit

9.5.1 Preset-Einstellungen

Wählen Sie den Reiter Preset aus um bis zu 256 Preset-Positionen zu rufen, setzen und zu löschen. Benutzen Sie die PTZ-Steuerschaltflächen um die gewünschte Postion auszuwählen.

Klicken Sie die Schaltfläche um das Preset zu speichern.

Schaltfläche Beschreibung
		Auswahl der gewünschten Preset-Position. Die ausgewählte Position ist blau hinterlegt.
		Aufrufen der Postion
		Erstellen der Position
		Löschen der Position

Es ist zu beachten, dass die Zoom Position nicht im Preset gespeichert wird. Preset Positionen sollten daher immer im voll-ausgezoomen Zustand abgespeichert werden.

9.6 Tour Einstellungen

Eine Tour besteht aus einer Reihe aus Presets. Sie können bis zu 8 Touren mit bis zu je 32 Presets erstellen.

Bitte beachten Sie, dass die Presets, welche zu einer Tour hinzugefügt werden sollen, bereits vordefiniert sind.

Um eine neue Tour zu erstellen, gehen Sie bitte wie folgt vor:

Wählen Sie den Reiter Patrouille aus. Wählen Sie die gewünschte Tour aus. Um der Tour Presets hinzuzufügen klicken Sie auf die Schaltfläche. Wählen Sie das gewünschte Preset aus und stellen Sie die Patrouillendauer und – geschwindigkeit ein.

Tourdauer Verweildauer auf einer Preset-Position. Nach Ablauf der Zeit wechselt die Kamera zum nächsten Preset.
Tourgeschwindigkeit	Einstellen der Bewegungsgeschwindigkeit zum nächsten Preset.

Schaltfläche Beschreibung
	Auswahl der gewünschten Tour.Durch anklicken der Schaltfläche ✗ bei Preset 1 wird die Tour zurückgesetzt.
3 Preset3 5s 20	Hinzugefügte Preset-Position mit Tourdauer und Tourgeschwindigkeit.
	Tour starten
	Tour stoppen
	Tour speichern
	Löschen der Preset-Position, bei Preset 1 wird die komplette Tour gelöscht

10. Konfiguration

10.1 Lokale Konfiguration

Unter dem Menüpunkt „Lokale Konfiguration“ können Sie Einstellungen für die Live-Ansicht, Dateipfade der Aufzeichnung und Momentaufnahmen vornehmen.

Live-Ansicht Parameter

Hier können Sie den Protokolltyp und die Live-Ansicht-Leistung der Kamera einstellen.

Protokoll

TCP: Vollständige Bereitstellung der Streaming-Daten sowie eine hohe Videoqualität, dies beeinflusst jedoch die Echtzeitübertragung

UDP: Echtzeit Audio- und Video Übertragung

MULTICAST: Verwendung des Multicastprotokolls (die Netzwerkkomponenten müssen Multicast unterstützen). Weitere Multicast Einstellungen befinden sich unter Konfiguration / Netzwerk.

HTTP: Bietet gleiche Qualität wie TCP, jedoch werden spezielle Ports unter den Netzwerkeinstellungen nicht konfiguriert.

Live-Ansicht-Leistung

Hier können Sie die Einstellung der Performance für die Live Ansicht vornehmen.

Regeln

Sobald diese Funktion aktiviert ist, dann wird bei verwendeter und ausgelöster Bewegungserkennung ein Rahmen um den ausgelösten Bereich im Livebild angezeigt.

Bildformat

Einstellung, in welchem Format das Einzelbild aus der Liveansicht (Schaltfläche Sofortbild) gespeichert werden soll (JPEG, BMP).

Aufzeichnung-Dateieinstellungen

Hier können Sie die Dateigröße für Aufzeichnungen, den Aufzeichnungspfad und den Pfad für heruntergeladene Dateien definieren. Um die Änderungen zu übernhemen klicken Sie auf „Speichern“.

Aufzeichnung-Dateigröße

Sie haben die Auswahl zwischen 256 MB, 512 MB und 1 GB als Dateigröße für die Aufzeichnungen und heruntergeladenen Videos zu wählen.

Speichern unter

Sie können hier den Dateipfad festlegen, welcher für manuelle Aufzeichnungen verwendet werden soll. Als Standard-Pfad wird C:\\\Web\RecordFiles verwendet.

Download.Datei speichern als

Hier können Sie den Dateipfad für heruntergeladene Videos hinterlegen. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\DownloadFiles

Bild-Speich.-Einstellungen

Hier können Sie die Pfade für Sofortbilder, Schnappschüsse während der Wiedergabe und zugeschnitte Videos hinterlegen.

Live-Schnappschuss sichern unter

Wählen Sie den Dateipfad für Sofortbilder aus der Liveansicht aus. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\CaptureFiles

Schnappschuss speichern bei Wiedergabe

Sie können hier den Pfad hinterlgen unter welchem die Sofortaufnahmen aus der Wiedergabe gespeichert werden soll. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\PlaybackPics

Clips sp. Unter

Hier können Sie den Speicherpfad hinterlegen, unter welchem zugeschnittene Videos hinterlegt werden sollen. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\PlaybackFiles

10.2 Basiskonfiguration

Alle Einstellungen der „Basiskonfiguration“ finden Sie auch unter dem Menüpunkt „Weiterführende Konfiguration“. Bitte beachten Sie hierzu die Spalte „Verfügbar in“ unter den Beschreibungen der „Weiterführenden Konfiguration“.

10.3 Weiterführende Konfiguration

10.3.1 System

Menüpunkt Beschreibung	Verfügbar in Modus
Gerätinformation	Anzeige der Geräteinformationen	Basiskonfiguration, Weiterf. Konfiguration
Zeiteinstellungen	Konfiguration der Zeitangabe Basiskonfiguration,	Weiterf. Konfiguration
Instandhaltung	Konfiguration zur Wartung des Systems	Basiskonfiguration, Weiterf. Konfiguration
RS485	Nicht verwendet -
Sommerzeit	Konfiguration der automatischen Sommerzeitumstellung	Weiterf. Konfiguration
Installationsart	Konfiguration Echtzeitmodus an/aus bzw. Wand-/Boden-/Deckeninstallation	Weiterf. Konfiguration

10.3.1.1 Geräteinformation

Basisinfo

Gerätename:

Hier können Sie einen Gerätenamen für den Speeddome vergeben. Klicken Sie auf „Speichern“ um diesen zur übernehmen.

Modell:

Anzeige der Modellnummer

Seriennummer:

Anzeige der Seriennummer

Firmware-Version:

Anzeige der Firmware Version

Cod.-Version:

Anzeige der Codierungsversion

Anzahl Kanäle:

Anzeige der Kanalanzahl

Anzahl HDDs/SDs:

Anzahl der installierten Speichermedien (SD-Karte, max. 1)

Anzahl Alarmeingänge:

Anzeige der Alarmeingang-Anzahl

Anzahl Alarmausgänge:

Anzeige der Alarmausgang-Anzahl

10.3.1.2 Zeiteinstellungen

Zeitzone

Auswahl der Zeitzone (GMT)

SetTime

NTP

Mit Hilfe des Network Time Protokolls (NTP) ist es möglich, die Uhrzeit des Speeddomes mit einem Zeitserver zu synchronisieren.

Aktivieren Sie NTP um die Funktion zu nutzen.

Server-Adresse

IP-Serveradresse des NTP Servers.

NTP-Port

Netzwerk-Portnummer des NTP Dienstes (Standard: Port 123)

Man. Zeitsynchron.

Gerätezeit

Anzeige der Gerätezeit des Computers

Zeiteinstellung

Anzeige der aktuellen Uhrzeit anhand der Zeitzonen-Einstellung.

Klicken Sie „Synchr. mit Comp-Zeit“ um die Gerätezeit des Computers zu übernehmen.

i	Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.1.3 Instandhaltung

Neustart

Klicken Sie „Neustart“ um das Gerät neu zu starten.

Standard

Wiederherst.

Klicken Sie „Wiederherst.“ um alle Parameter bis auf die IP-Parameter auf Standardvorgaben zurückzusetzen.

Standard

Wählen Sie diesen Punkt aus um alle Parameter auf Standardvorgaben zurückzusetzen.

Konf.Datei imp.

Konfig-Datei

Wählen Sie hier den Dateipfad um eine Konfigurations-Datei zu importieren.

Status

Anzeige des Import-Status

Konf.-Datei exp.

Klicken Sie Exportieren um eine Konfigurationsdatei zu exportieren.

Remote-Upgrade

Firmware

Wählen Sie den Pfad aus um den Speeddome mit einer neuen Firmware zu aktualisieren.

Status

Anzeige des Upgrade-Status.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.1.4 Sommerzeit

Sommerzeit

Sommerzeit aktivieren

Wählen Sie „Sommerzeit“, um die Systemzeit automatisch an die Sommerzeit anzupassen.

Startzeit

Legen Sie den Zeitpunkt für die Umstellung auf Sommerzeit fest.

Endzeit

Legen Sie den Zeitpunkt der Umstellung auf die Winterzeit fest.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.1.5 Installationsart

Echtzeitmodus:

Bei aktiviertem Echtzeitmodus kann die Fischaugenansicht mit bis zu 25 Bilder/Sekunde dargestellt werden (der nicht aktivierte Echtzeitmodus wird als Normalmodus bezeichnet). Bei aktiviertem Echzeitmodus stehen aber nicht alle Liveansichtsoptionen zur Verfügung.

TVIP83900

Verfügbare Auflösungen:

Echzeitmodus: Fischauge (2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240)

Normalmodus: Fischauge (1536x1536), PTZ (800x600, 704x576, 640x480, 320x240), Panorama (1600x1200, 1280x720))

Verfügbare Liveansichtsoptionen:

Echtzeitmodus: Fischaugenansicht, 4 PTZ Ansichten

Normalmodus: Fischaugenansicht, Panorama-Ansicht, 1 x Fischauge + 3 x PTZ, 1 x Panorama + 3 x PTZ

TVIP86900

Verfügbare Auflösungen:

Echzeitmodus: Fischauge (3072x2048, 2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240)

Normalmodus: Fischauge (1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240), Panorama (2048x1536, 1920x1080)

Verfügbare Liveansichtsoptionen:

Echtzeitmodus: Fischaugenansicht, 4 PTZ Ansichten

Normalmodus: Fischaugenansicht, Panorama-Ansicht, 1 x Fischauge + 3 x PTZ, 1 x Panorama + 3 x PTZ

Kanalnummer	Normalmodus	Echtzeitmodus
1	Fischauge	Fischauge
2	Panorama	PTZ
3	PTZ	PTZ
4	PTZ	PTZ
5	PTZ	PTZ

Im Echzeitmodus kann entweder die Fischaugenansicht oder die 4 PTZ Ansichten im Browser oder Aufzeichnungsgerät angezeigt werden. Die gleichzeitige Anzeige aller 5 Kanäle ist nicht möglich.

Befestigungsmodus:

Wand: Wandinstallation (Sicht nach unten)

Boden: Bodeninstallation (Sicht nach oben)

Decke: Deckeninstallation (horizontale Sicht)

Eine Änderung der Installationsart wirkt sich auch auf Liveansichtsmodus, Bildeffekt, PTZ-Steuerung, Presets, Tour aus.

PTZ-Ansicht und Panorama-Ansicht können im Liveansichtsmodus nicht gleichzeitig verwendet werden.

Bei aktivierter PTZ-Ansicht ist keine lokale Aufzeichnung der Kamera möglich.

10.3.2 Netzwerk

Menüpunkt Beschreibung		Verfügbar in Modus
TCP/IP	Einstellungen der TCP/IP Daten	Basiskonfiguration, Weiterf. Konfiguration
Port	Einstellungen der verwendeten Ports Basiskonfiguration, Weiterf. Konfiguration
DDNS	Einstellungen der DDNS Daten	Weiterf. Konfiguration
PPPoE	Einstellungen für das Point-to-Point Protokoll (PPP)	Weiterf. Konfiguration
SNMP	Simple Network Management Protokolleinstellungen	Weiterf. Konfiguration
802.1X	Authentifizierungsfunktion 802.1X Weiterf.	Konfiguration
QoS	Quality of Service Funktion Weiterf.	Konfiguration
FTP	Einstellungen der FTP Daten Weiterf.	Konfiguration
UPnPTM	Einstellungen der UPnP Daten Weiterf.	Konfiguration
E-Mail	SMTP Server und E-Mail-Empfänger Einstellungen	Weiterf. Konfiguration
NAT	Network Address Translation (Portmapping), Konfiguration automatischer Portweiterleitungen im Router	Weiterf. Konfiguration

10.3.2.1 TCP/IP

Um den Speeddome über ein Netzwerk bedienen zu können, müssen die TCP/IP-Einstellungen korrekt konfiguriert werden.

NIC-Einstell.

NIC-Typ

Wählen Sie die Einstellung für ihren Netzwerkadapter.

Sie haben die Auswahl zwischen folgenden Werten: 10M Half-dup; 10M Full-dup; 100M Half-dup;

Falls ein DHCP-Server verfügbar ist, klicken Sie DHCP an, um automatisch eine IP-Adresse und weitere Netzwereinstellungen zu übernehmen. Die Daten werden automatisch von dem Server übernommen und können nich manuell geändert werden.

Falls kein DHCP-Server verfügbar ist füllen Sie bitte folgende Daten manuell aus.

IPv4-Adresse

Einstellung der IP-Adresse für den Speeddome

IPv4 Subnetzmaske

Manuelle Einstellung der Subnetzmaske für den Speeddome

IPv4-Standard-Gateway

Einstellung des Standard-Routers für den Speeddome.

IPv6 Modus

Manuell: Manuelle Konfiguration der IPv6 Daten

DHCP: Die IPv6 Verbindungsdaten werden vom DHCP Server bereitgestellt.

Route Advertisement: Die IPv6 Verbindungsdaten werden vom DHCP Server (Router) in Verbindung mit dem ISP (Internet Service Provider) bereitgestellt.

IPv6 Adresse

Anzeige der IPv6 Adresse. Im IPv6 Modus „Manuell“ kann die Adresse konfiguriert werden.

IPv6 Subnetzmaske

Anzeige der IPv6 Subnetzmaske.

IPv6 Standard Gateway

Anzeige des IPv6 Standard Gateways (Standard Router)

MAC-Adresse

Hier wird die IPv4 Hardware-Adresse der Kamera angezeigt, diese können Sie nich verändern.

MTU

Einstellung der Übertragungseinheit, wählen Sie einen Wert 500 – 9676. Standardmäßig ist 1500 voreingestellt.

DNS-Server

Bevorzugter DNS-Server

Für einige Anwendungen sind DNS-Servereinstellungen erforderlich. (z.B. E-Mail-Versand) Geben Sie hier die Adresse des bevorzugten DNS-Servers ein.

Altern. DNS-Server

Falls der bevorzugte DNS-Server nicht erreichbar sein sollte, wird dieser alternative DNS-Server verwendet. Bitte hinterlegen Sie hier die Adresse des alternativen Servers.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.2.2 Port

Falls Sie auf den Speeddome von extern zugreifen möchten, müssen folgende Ports konfiguriert werden.

HTTP-Port

Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert im Bereich von 1024\~65535 erhalten. Befinden sich mehrere Speeddomes im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten.

RTSP-Port

Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert im Bereich von 1024\~65535 erhalten. Befinden sich mehrere Speeddomes im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten.

HTTPS-Port

Der Standard-Port für die HTTPS- Übertragung lautet 443.

SDK-Port (Steuerport)

Der Standard-Port für die SDK- Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.2.3 DDNS

DDNS

DynDNS oder DDNS (dynamischer Domain-Name-System-Eintrag) ist ein System, das in Echtzeit Domain-Name-Einträge aktualisieren kann. Die Netzwerkkamera verfügt über einen integrierten DynDNS-Client, der selbstständig die Aktualisierung der IP-Adresse bei einem DynDNS-Anbieter durchführen kann. Sollte sich die Netzwerkkamera hinter einem Router befinden, empfehlen wir die DynDNS-Funktion des Routers zu verwenden.

Die Abbildung veranschaulicht den Zugriff / Aktualisierung der IP-Adresse beim DynDNS-Dienst.

DDNS aktivieren

Aktiviert oder Deaktiviert die DDNS Funktion.

DDNS-Typ

Wählen Sie den DDNS Typen aus. Sie haben die Möglichkeit zwischen „DynDNS“ und „ABUS DDNS“ zu wählen.

Server-Adresse

Wählen Sie einen DDNS Serviceanbieter aus. Sie müssen über einen registrierten Zugang bei diesem DDNS-Serviceanbieter verfügen (z.B. www.dyndns.org).

Falls Sie als DDNS-Typ „ABUS DDNS“ gewählt haben, wird die Server-Adresse automatisch hinterlegt.

Domäne

Geben Sie hier den registrierten Domainnamen (host-service) ein (z.B. meineIPkamera.dyndns.org).

Port

Hinterlegen Sie hier den Port für die Portweiterleitung.

Benutzername

Benutzerkennung Ihres DDNS-Kontos

Kennwort

Passwort Ihres DDNS-Kontos

Bestätigen

Die Passwortbestätigung ist hier erforderlich.

DDNS Konto einrichten

Neues Konto bei DynDNS.org einrichten:

Notieren Sie Ihre Benutzerdaten und übertragen Sie diese in die Konfiguration der Netzwerkkamera.

Zugriff auf die Netzwerkkamera über DDNS

Sollte sich Ihre Netzwerkkamera hinter einem Router befinden, ist der Zugriff über DynDNS im Router zu konfigurieren. Hierzu finden Sie auf der ABUS Security-Center Homepage www.abus-sc.com eine Beschreibung zur DynDNS-Router-Konfiguration für gängige Router-Modelle.

Folgende Abbildung veranschaulicht den Zugriff auf eine Netzwerkkamera hinter einem Router über DynDNS.org.

Für den DynDNS Zugriff über einen Router muss eine Portweiterleitung aller relevanten Ports (mindestens RTSP + HTTP) im Router eingerichtet werden.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“. Bei Änderungen in der Netzwerkkonfiguration muss die Kamera neu gestartet werden (System \ Wartung \ Neustart)

ABUS DDNS

1. Um die ABUS DDNS Funktion nutzen zu können, müssen Sie zuvor ein Konto bei www.abus-server.com einrichten. Bitte beachten Sie hierzu die FAQs auf der Webseite.
2. Aktivieren Sie die Checkbox „DDNS aktivieren“ und wählen Sie dann den DDNS Typ „ABUS DDNS“
3. Übernehmen Sie Ihre Daten mit „Speichern“. Die IP-Adresse Ihrer Internet Verbindung wird nun jede Minute am Server aktualisiert.

10.3.2.4 PPPoE

PPPoE aktivieren: Auswahlhaken zur Aktivierung der Funktion setzen

Dynamische IP: Die IP Adresse wird automatisch ermitteln

Benutzername: Benutzername vom Serviceprovider

Kennwort: Kennwort für den Zugang

Bestätigen: Kennwortbestätigung

10.3.2.5 SNMP

SNMP v1/2

SNMPv1 aktivieren: Aktivierung von SNMPv1

SNMPv2 aktivieren: Aktivierung von SNMPv2

SNMP-Community schreiben: SNMP-Community String für das Schreiben

SNMP-Community lesen: SNMP-Community String für das Lesen

Trap-Adresse: IP Adresse de TRAP Servers

Trap-Port: Port des TRAP Servers

SNMPv3 aktivieren: Aktivierung von SNMPv3

Benutzername lesen: Benutzername vergeben

Sicherheitslevel: auth, priv.: Keine Authentifizierung, Keine Verschlüsselung

auth, no priv.: Authentifizierung, Keine Verschlüsselung

no auth, no priv.: Keine Authentifizierung, Verschlüsselung

Authent.-Algoritmus: Authentifizierungsalgoritmus wählen: MD5, SDA

Kennw.-Authent.: Kennwortvergabe

Private-Key-Algorithmus: Verschlüsselungsalgoritmus wählen: DES, AES

Private-Key-Kennwort: Kennwortvergabe

Benutzername schreiben: Benutzername vergeben

Sicherheitslevel: auth, priv.: Keine Authentifizierung, Keine Verschlüsselung

auth, no priv.: Authentifizierung, Keine Verschlüsselung

no auth, no priv.: Keine Authentifizierung, Verschlüsselung

Auth.- Algoritmus: Authentifizierungsalgoritmus wählen: MD5, SDA

Kennw.-Authent.: Kennwortvergabe

Private-Key-Algorithmus: Verschlüsselungsalgoritmus wählen: DES, AES

Private-Key-Kennwort: Kennwortvergabe

SNMP Sonst. Einstellungen

SNMP-Port: Netzwerkport für den SNMP Dienst

10.3.2.6 802.1X

IEEE 802.1x aktivieren: 802.1X Authentifizierung aktivieren

Protokoll: Protokolltyp EAP-MD5 (ausschließlich)

EAPOL-Version: Extensible Authentication Protocol over LAN, Wahl zwischen Version 1 oder 2

Benutzername: Geben Sie den Benutzernamen ein

Kennwort: Geben Sie das Kennwort ein

Bestätigen: Kennwortbestätigung

10.3.2.7 QoS

Video/Audio-DSCP: (Differentiated Service Code Point) (0\~63): Priorität für Video/Audio IP Pakete. Je höher der Wert desto höher die Priorität.

Ereignis/Alarm-DSCP: (0\~63): Priorität für Ereignis/Alarm IP Pakete. Je höher der Wert desto höher die Priorität.

DSCP-Verwaltung: (0\~63): Priorität für Management IP Pakete. Je höher der Wert desto höher die Priorität.

10.3.2.8 FTP

Um erfasste Videos oder Bilder auf einen FTP Server hochzuladen, müssen folgende Einstellungen vorgenommen werden.

Server-Adresse

Hinterlegen Sie hier die IPAdresse des FTP-Servers

Port

Geben Sie hier die Port-Nummer des FTP-Servers ein. Der Standard-Port für ftp Server lautet 21.

Benutzername

Benutzername des Kontos, das im FTP-Server konfiguriert wurde

Kennwort

Passwort des Kontos, das im FTP-Server konfiguriert wurde

Bestätigen

Bitte geben sie hier das Passwort erneut ein.

Verzeichnisstruktur

Wählen Sie hier den Speicherort für die hochgeladenen Daten aus. Sie haben die Auswahl zwischen „Speichern im Stammverzeichnis.“; „Sp. im überg. Verz.“; „Sp. im unterg. Verz.“.

Überg. Verz.

Dieser Menüpunkt steht Ihnen nur zur Verfügung, falls unter Verzeichnisstruktur „Sp. im überg. Verz.“ oder „Sp. im unterg. Verz.“.ausgewählt wurde. Sie können hier den Namen für das übergeordnete Verzeichnis auswählen. Die Dateien werden in einem Ordner des FTP-Servers gespeichert. Wählen Sie zwischen „Gerätename ben.“, „Gerätenr. ben.“, „Geräte-IP-Adr. ben.“

Unterverzeichnis

Wählen Sie hier den Namen für das Unterverzeichnis aus. Der Ordner wird im übergeordneten Verzeichnis eingerichtet. Sie haben die Auswahl zwischen „Kameraname ben.“ oder „Kameranr. ben.“.

Typ hochladen

Markieren Sie „Bild senden“ um Bilder auf den FTP-Server hochzuladen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.2.9 UPnP™

Die UPnP Funktion (Universal Plug and Play) ermöglicht eine komfortable Ansteuerung von Netzwerkgeräten in einem IP-Netzwerk. Dadurch ist die Netzwerkkamera z.B. als Netzwerkgerät in der Windows Netzwerkumgebung sichtbar.

UPnP aktivieren

Aktivieren oder Deaktivieren Sie die UPnP Funktion

Name

Anzeige der MAC-Adresse der Kamera

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.2.10 E-Mail

Sie haben hier die Möglichkeit die Einstellungen für den E-Mail Versand vorzunehmen.

Absender

Absender

Geben Sie hier einen Namen ein, welcher als Absender angezeigt werden soll.

Absender-Adresse

Tragen Sie hier die E-Mail Adresse des Absenders ein.

SMTP-Server

Geben Sie hier die SMTP-Server-IP-Adresse oder den Hostnamen ein. (z.B. smtp.googlemail.com)

SMTP-Port

Geben Sie hier den SMTP-Port ein, standardmäßig ist dieser auf 25 konfiguriert.

SSL Aktivieren

Markieren Sie die SSL Funktion, falls der SMTP-Server diese erfordert.

Interval

Stellen Sie hier die Zeitspannw zwischen dem Versenden von E-Mails mit Bildanhängen ein.

Angeh. Bild

Aktivieren Sie diese Funktion, falls bei einem Alarm Bilder an die E-Mail angehängt werden sollen.

Authentifizierung

Falls der verwendete E-Mail-Server eine Authentifizierung verlangt, aktivieren Sie diese Funktion um sich mittels Authentifizierung am Server anzumelden.

Benutzername und Kennwort können nur nach Aktivierung dieser Funktion eingegeben werden.

Benutzername

Geben Sie ihren Benutzernamen des E-Mail-Accounts ein. Dies ist der Teil bis zum @-Zeichen.

Kennwort

Geben Sie das Kennwort des E-Mail-Kontos ein.

Bestätigen

Bestätigen Sie durch erneute Eingabe das Kennwort.

Empfänger

Empfänger1 / Empfänger2

Geben Sie den Namen des Empfängers ein.

Empfänger1-Adresse / Empfänger2-Adresse

Geben Sie hier die E-Mail-Adresse der zu benachtigenden Person ein.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.2.11 NAT

P.-Mapping akt.

Die Universal Plug and Play-Portweiterleitung für Netzwerkdienste wird hiermit aktiviert. Unterstützung ihr Router UPnP, wird mit dieser Option automatisch die Portweiterleitung für Video-Streams router-seitig für die Netzwerkkamera aktiviert.

Mapping Port Type

Wählen Sie hier aus, ob Sie die Portweiterleitung Automatisch oder Manuell vornehmen möchten. Sie haben die Auswahl zwischen „Auto“ oder „Manuell“.

Protokollname:

HTTP

Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten

RTSP

Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten.

SDK (Steuerport)

Der Standard-Port für die SDK- Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten.

Externer Port

Sie können die Ports nur manuell abändern, wenn der „Mapping Port Type“ auf Manuell geändert wurde.

Status

Zeigt an, ob der eingegebene externe Port gültig bzw. ungültig ist.

10.3.3 Video / Audio

Menüpunkt Beschreibung Verfügbar in Modus
Video	Einstellungen für die Videoausgabe	Basiskonfiguration, Weiterf. Konfiguration
Audio (nur TVIP83900)	Einstellungen für die Audioausgabe Basiskonfiguration,	Weiterf. Konfiguration
ROI	„Region of interest“ Basiskonfiguration,	Weiterf. Konfiguration

10.3.3.1 Video

Kanalnummer

Wählen Sie einen der 5 Unterkanäle für die Einstellung der Videoparameter aus.

Kanalnummer	Normalmodus	Echtzeitmodus
1	Fischauge	Fischauge
2	Panorama	PTZ
3	PTZ	PTZ
4	PTZ	PTZ
5	PTZ	PTZ

Im Echzeitmodus kann entweder die Fischaugenansicht oder die 4 PTZ Ansichten im Browser oder Aufzeichnungsgerät angezeigt werden. Die gleichzeitige Anzeige aller 5 Kanäle ist nicht möglich.

Stream-Typ

Die Kamera verfügt über einen Stream pro Kanal („Main Stream (Normal)“). Es ist keine weitere Auswahl möglich.

Videotyp

Wählen Sie hier den Stream-Typ „Video“ oder „Video & Audio“ (nur TVIP83900) aus.

Das Audiosignal wird nur aufgezeichnet, wenn als Stream-Typ „Video & Audio“ ausgewählt wurde.

Auflösung

Stellen Sie hier die Äuflösung der Videodaten ein.

TVIP83900

Verfügbare Auflösungen:

Echzeitmodus: Fischauge ( , 2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240)

Normalmodus: Fischauge (1536x1536), PTZ (800x600, 704x576, 640x480, 320x240), Panorama (1600x1200, 1280x720))

TVIP86900

Verfügbare Auflösungen:

Echzeitmodus: Fischauge (3072x2048, 2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240)

Normalmodus: Fischauge (1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240), Panorama (2048x1536, 1920x1080)

Bitratentyp

Gibt die Bitrate des Videostroms an. Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen. Sie haben die Auswahl zwischen einer konstanten und variablen Bitrate.

Videoqualität

Dieser Menüpunkt steht Ihnen nur zur Auswahl, wenn Sie eine variable Bitrate gewählt haben. Stellen Sie hier die Videoqualität der Videodaten ein. Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen. Sie haben die Auswahl zwischen sechs verschiedenen Videoqualitäten, „Minimum“, „Niedriger“, „Niedrig“, „Mittel“, „Höher“ oder „Maximum“.

Bildrate

Gibt die Bildrate in Bildern pro Sekunde an.

Max. Bitrate

Die Bitrate des Videostroms wird auf einen bestimmten Wert fest eingestellt, stellen Sie die max. Bitrate zwischen 32 und 16384 Kbps ein. Ein höherer Wert entspricht einer höheren Videoqualität, beansprucht aber eine größere Bandbreite.

Videocodierung

Wählen Sie einen Standard für die Videocodierung aus, Sie haben die Auswahl zwischen H.264 und MJPEG (MJPEG ist nur bei PTZ Kanälen auswählbar. Der Fischaugenkanal und der Panoramakanal verfügt nur über H.264).

Profil

Wählen Sie hier ein Profil aus. Sie haben die Auswahl zwischen „Basisprofil“, „Hauptprofil“ und „Hohes Profil“.

I Bildintervall

Stellen Sie hier das I Bildintervall ein, der Wert muss im Bereich 1 – 400 liegen.

(Beispiel: I Bildintervall = 50 -> alle 2 Sekunden ein Vollbild bei Einstellung 25 Bilder / Sekunde)

Im Echzeitmodus kann entweder die Fischaugenansicht oder die 4 PTZ Ansichten im Browser oder Aufzeichnungsgerät angezeigt werden. Die gleichzeitige Anzeige aller 5 Kanäle ist nicht möglich.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.3.2 Audio (nur TVIP83900)

Audiocodierung

Wählen Sie hier die Codierung für die Audioübertragung aus.

Sie haben die Auswahl zwischen G.711ulaw; G.711alaw und G.726.

Audioeingang

MicIn: Die Einstellungen des Audio-Einganges auf der Kamerarückseite sind an ein Mikrofon angepasst (unverstärkte Quelle).

Lineln: Die Einstellungen des Audio-Einganges auf der Kamerarückseite sind an ein Line-Signal angepasst (aktive verstärkte Quelle).

Lautstärke

Einstellen der Lautstärke des Eingangssignals.

Noise Filter

Aktivierung oder Deaktivierung des Rauschfilters für Umgebungsgeräusche

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.3.3 ROI „Region of interest“

Die Funktion „Region of interest (ROI)“ definiert Bereiche im Videobild, welche mit einer höheren Bitrate als umliegende Bereiche übertragen werden.

Kanalnummer: Auswahl der Kanalnummer zum Hinzufügen von ROIs.

Fläche: Zeichnen von bis zu 4 ROI-Bereichen pro Kanal (für einen neuen Bereich muss unten die Regionsnummer geändert werden).

Alle löschen: Löschen aller ROI-Bereiche im Videobild.

Stream-Typ

Stream-Typ: ROI kann nur auf den Normal-Stream (Main-Stream) angewendet werden.

Feste Region

Aktivieren: Das Setzen des Auswahlhakens aktiviert alle Bereiche.

Regionsnr. (1-4): Auswahl der 4 Bereiche (je 4 Bereiche pro Kanal)

ROI-Pegel (1-6): Bei Verwendung des Wertes „6“ werden die ausgewählten Bereiche am wenigsten Komprimiert (und somit erhalten diese die höchst mögliche Qualität).

Regionsname: Vergeben Sie einen Namen für die Region.

Die ROI Funktion weist nur einen Effekt auf, wenn die übliche Video-Stream Einstellung eine niedrige Bitrate/Videoqualität aufweist.

Menüpunkt Beschreibung Verfügbar in Modus
Anzeigeeinstellungen	Einstellungen der Anzeigeparameter	Basiskonfiguration, Weiterf. Konfiguration
OSD-Einstellungen	Einstellung des Datums-und Uhrzeitformats Weiterf. Konfiguration
Privatzonenmaskierung	Hinzufügen von Privatzonenmasken	Weiterf. Konfiguration

10.3.4.1 Anzeigeeinstellungen

Unter diesem Menüpunkt können Sie die Bildquiliät des Speeddomes, einschließlich Helligkeit, Schärfe, Kontrast, usw. vornehmen. Klicken Sie auf „Standard“ umd die Standardwerte wiederherzustellen.

Bitte beachten Sie:

Die Parameter unter Anzeigeeinstellungen können je nach Modell varieren.

Bildanpassung

Helligkeit

Einstellung für die Bildhelligkeit. Einstellbar sind Werte zwischen 0 und 100.

Kontrast

Einstellung für den Bildkontrast. Einstellbar sind Werte zwischen 0 und 100.

Sättigung

Einstellung für die Bildsättigung. Einstellbar sind Werte zwischen 0 und 100.

Farbton

Einstellung des Farbtons. Einstellbar sind Werte zwischen 0 und 100.

Schärfe

Einstellung für die Bildschärfe. Ein höherer Schärfewert kann das Bildrauschen erhöhen.

Einstellbar sind Werte zwischen 0 und 100.

Belichtungseinstellungen

Belichtungsmodus

Automatische oder manuelle Einstellung der Belichtungsparameter.

Belichtungsdauer

Einstellen der max. Belichtungszeit. Diese Einstellung ist unabhängig vom Iris Modus.

Verstärkung

Einstellungen des Verstärkungswertes für das Videobild.

Tag/Nacht-Umschaltung

Tag/Nacht-Umsch.

Die Tag/Nacht-Umsch. Bietet die Optionen Auto, Tag und Nacht.

Auto

Die Kamera schaltet je nach herrschenden Lichtbedingungen Automatisch zwischen Tag- und Nachtmodus um. Die Empfindlichkeit kann zwischen 0-7 eingestellt werden.

Tag

In diesem Modus gibt die Kamera nur Farbbilder aus.

Bitte beachten Sie:

Verwenden Sie diesen Modus nur bei gleichbleibenden Lichtverhältnissen.

Nacht

In diesem Modus gibt die Kamera nur Schwarz/Weiß-Bilder aus.

Bitte beachten Sie:

Verwenden Sie diesen Modus nur bei schwachen Lichtverhältnissen.

Zeitplan

Empfindlichkeit

Einstellung für die Umschaltschwelle für die automatische Tag-/Nachtumschaltung (0-7).

Ein niedriger Wert bedeutet eine geringere Beleuchtungsstärke für die Umschaltung in den Nachtmodus.

Umschaltzeit

Einstellung einer Verzögerungszeit zwischen Erkennen einer nötigen Umschaltung bis zur Aktion.

Überbelichtungschutz

Diese Funktion kann die Überblendung des Videobildes reduzieren, falls Licht von nahen Objekten reflektiert wird.

Gegenlicheinstellungen

WDR

Mit Hilfe der WDR-Funktion kann die Kamera auch bei ungünstigen Gegenlichtverhältnissen klare Bilder liefern. Falls im Bildbereich sowohl sehr helle als auch sehr dunkle Bereiche bestehen, wird der Helligkeitspegel des gesamten Bildes ausgeglichen um ein deutliches, detailreiches Bild geliefert. Klicken Sie das Kontrollkästchen an um die WDR-Funktion zu aktivieren bzw. deaktivieren. Setzen Sie das Wide Dynamic Level höher um die WDR-Funktion zu verstärken.

WDR

Wide Dynamic Level

Weißabgleich

Wählen Sie hier die Beleuchtungsumgebung aus, in der die Kamera installiert wird.

Sie haben folgende Optionen zur Auswahl: „MWB“, „AWB1“, „Gesperrt WB“, „Leuchtstofflampe“, „Glühlampe“, „Warmlicht“, „Naturlicht“.

MWB

Sie können den Weißabgleich mit folgenden Werten manuell anpassen.

Gesperrt WB

Der Weißabgleich wird einmalig durchgeführt und gespeichert.

Andere

Verwenden Sie die weiteren Weißabgleichoptionen zur Anpassung der Funktion an das Umgebungslicht.

Leuchtstofflampe

Anpassung des Weißabgleichs an eine Beleuchtungsumgebung mit Leuchtstofflampen.

Bildoptimierung

Dig. Rauschunterdr.

Sie haben die Möglichkeit die Rauschunterdrückung zu aktivieren (Normal-Modus) bzw. deaktivieren.

Rauschunterdr.-Pegel / 2D/3D DNR

Stellen Sie hier den Pegel für die Rauschunterdrückung ein.

Graustufen

Diese Funktion begrenzt die Reichweite der Graustufendarstellung. Dies kann bei hellen Bildinhalten von Vorteil sein.

Videoeinstellungen

Videostandard

Wählen Sie den Videostandard entsprechend der verfügbaren Netzfrequenz aus.

10.3.4.2 OSD-Einstellungen

Sie können mit diesem Menüpunkt auswählen welches Datums- und Uhrzeitformat in das Livebild eingeblendet werden sollen.

Name anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie den Kameranamen einblenden möchten.

Datum anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie das Datum in das Kamerbild einblenden möchten.

Woche anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie den Wochentag anzeigen möchten.

Kameraname

Tragen Sie hier den Kameranamen ein, welcher im Bild eingeblendet werden soll.

Zeitformat

Wählen Sie hier, ob Sie die Uhrzeit im 24-Stunden oder 12-Stundne Format angezeigen möchten.

Datumsformat

Wählen Sie hier das Format für die Datumsanzeige aus.

(T= Tag; M= Monat; J= Jahr)

Anzeigemodus

Hier können Sie die Anzeigeart für die eingeblendeten Elemente auswählen.

Sie haben folgende Optionen: „Transparent & bliknend“, „Transparent & nicht blinkend“, „Nicht transparent & blinkend“, „Nicht transparent & nicht blinkend“

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.4.3 Privatzonen-Maskierung

Mit Hilfe von Privatzonen können Sie gewisse Bereiche der Live-Ansicht abdecken, um zu verhindern, dass diese Bereiche weder aufgezeichnet noch im Live-Bild betrachtet werden können. Die können max. 4 rechteckige Privatzonen im Videobild einrichten.

Gehen Sie wie folgt vor um eine Privatzone einzurichten. Aktivieren Sie das Kästchen „Privatzone aktivieren“. Um eine Privatzone hinzuzufügen, wählen Sie die Schaltfläche „Fläche“ aus. Nun können Sie mit der Maus einen Bereich im Kamerabild markieren. Sie können im Anschluss noch 3 weitere Flächen markieren. Über die Schaltfläche „Alle löschen“ können alle eingerichteten Privatzonen gelöscht werden.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.5 Sicherheit

Menüpunkt Beschreibung Verfügbar in Modus
Benutzer	Administration der Benutzer	Basiskonfiguration, Weiterf. Konfiguration
RTSP-Authent.	Einstellung des Datums-und Uhrzeitformats Weiterf. Konfiguration
IP-Adressfilter	Filtern von IP Adressen um den Zugang zur Kamera zu steuern	Weiterf. Konfiguration

10.3.5.1 Benutzer

Unter diesem Menüpunkt können Sie Benutzer hinzufügen, bearbeiten oder löschen.

Um einen Benutzer hinzuzufügen bzw. zu bearbeiten, klicken Sie auf „Hinzufügen“ bzw. „Ändern“.

Es erscheint ein neues Fenster mit den Daten und Berechtigungen.

Benutzername

Vergeben Sie hier den Benutzernamen, der für den Zugang zur Kamera eingegeben werden muss

Level

Wählen Sie hier einen individuellen Benutzertyp für die Benutzerkennung.

Sie haben die Auswahl zwischen zwei vordefinierten Stufen: Bediener oder Benutzer.

Als Bediener haben Sie folgende Remote-Funktionen zur Verfügung: Live-Ansicht, PTZ-Steuerung, Manuelle Aufzeichnung, Wiedergabe, Zwei-Wege-Audio, Suche/Arbeitsstatus abfragen.

Als Benutzer haben Sie folgenden Remote-Funktionen zur Verfügung: Wiedergabe, Suche/ Arbeitsstatus abfragen.

Um weitere Funktionen hinzuzufügen, wählen Sie das gewünschte Kontrollkästchen an.

Kennwort

Vergeben Sie hier das Passwort, welches der entsprechende Benutzer für den Zugang zur Kamera eingeben muss.

Bestätigen

Bestätigen Sie das Passwort durch erneute Eingabe.

Übernehmen Sie die getroffenen Einstellungen mit „OK“. Klicken Sie „Abbrechen“ um die Daten zu verwerfen.

10.3.5.2 RTSP-Authentifiziuerung

Mit dieser Funktion können Sie den Videostrom der Live-Ansicht absichern.

Wählen Sie „disable“ um die Funktion zu deaktivieren. Um die Funktion zu aktivieren wählen Sie „basic“ aus.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.5.3 IP-Adressfilter

IP-Adressfilter aktivieren

Setzen des Auswahlhakens aktiviert die Filterfunktion.

IP-Adressfiltertyp

Erlaubt: Die weiter unten definierten IP Adressen werden für einen Zugang zur Kamera akzeptiert. Verboten: Die weiter unten definierten IP Adressen werden geblockt. Die Eingabe einer IP erfolg über das Format xxx.xxx.xxx.xxx.

10.3.6 Ereignisse

Menüpunkt Beschreibung Verfügbar in Modus
Bew.-Erkennung	Einstellung der Bewegungserkennung Weiterf. Konfiguration
Sabotagealarm	Einstellung der Sabotagealarm Weiterf. Konfiguration
Alarmeingang	Einstellung des Alarmeingangs Weiterf. Konfiguration
Alarmausgang	Einstellung des Alarmausgangs Weiterf. Konfiguration

10.3.6.1 Bew.-Erkennung

Bereichseinst.

Aktivieren Sie die Bewegungserkennung indem Sie das Kontrollkästchen „Bewegungserkennung aktivieren“ anklicken.

Über das Kontrollkästchen „Dynamische Bewegungsanalyse aktivieren“ werden Bewegungen grafisch im Vorschaubild sowie im Livebild markiert (dynamische Markierung je nach Bewegung).

Um nun einen Bereich auszuwählen, klicken Sie die Schaltfläche „Fläche“. Standardmäßig ist der gesamte Bereich ausgewählt, um die Markierung zu verwerfen klicken Sie auf „alle löschen“.

Ziehen Sie nun die Maus über den gewünschten Bereich. Stellen Sie die Empfindlichkeit über den Auswahlbalken ein. Um den Bereich zu übernehmen, klicken Sie auf die Schaltfläche „Zeichnen stoppen“.

Rechts: geringe Empfindlichkeit Links: hohe Empfindlichkeit.

Aktivierungszeit

Um einen Zeitplan für die bewegungsgesteuerte Aufnahme zu hinterlegen, klicken Sie auf „Bearbeiten“. Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten die bewegungsgesteuerte Aufzeichnung erfolgen soll.

Wählen Sie nun einen Wochentag für die bewegungsgesteuerte Aufzeichnung. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Bewegungserkennung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Bewegungserkennung für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Bewegungserkennung auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“. Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verkn.-Methode

Stellen Sie hier ein welche Aktion bei einer Bewegungserkennung erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

FTP-Upload: Aktivieren Sie dieses Kontrollkästchen um die bewegungsgesteuerte Aufzeichnung auf einen FTP-Server hochzuladen.

Triggerkanal: Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

Sonstige Verknüpfungen

Sie haben die Möglichkeit den Alarmausgang bei einer Bewegungserkennung zu schalten. Um Alarmausgang 1 zu schalten wählen Sei „A->1“.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.6.2 Sabotagealarm

Mit diesem Menüpunkt können Sie den Speeddome so konfigurieren, dass ein Sabotagealarm ausgelöst wird, sobald das Objektiv abgedeckt wird.

Bereichseinst.

Aktivieren Sie den Sabotagealarm indem Sie das Kontrollkästchen „Sabotagealarm aktivieren“ anklicken.

Um nun einen Bereich auszuwählen, klicken Sie die Schaltfläche „Fläche“. Standardmäßig ist der gesamte Bereich ausgewählt, um die Markierung zu verwerfen klicken Sie auf „alle löschen“.

Ziehen Sie nun die Maus über den gewünschten Bereich. Stellen Sie die Empfindlichkeit über den Auswahlbalken ein. Um den Bereich zu übernehmen, klicken Sie auf die Schaltfläche „Zeichnen stoppen“.

Rechts: geringe Empfindlichkeit Links: hohe Empfindlichkeit.

Aktivierungszeit

Um einen Zeitplan für den Sabotagealarm zu hinterlegen, klickenSie auf „Bearbeiten“. Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Sabotagealarm aktiviert sein soll.

Wählen Sie nun einen Wochentag für den Sabotagealarm. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um einen ganztägigen Sabotagealarm einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um den Sabotagealarm für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um den Sabotagealarm auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

Verkn.-Methode

Stellen Sie hier ein welche Aktion bei einem Sabotagealarm erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Sonstige Verküpfungen

Sie haben die Möglichkeit den Alarmausgang bei Sabotageerkennung zu schalten. Um Alarmausgang 1 zu schalten wählen Sie „A->1“.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.6.3 Alarmeingang (nur TVIP83900)

Unter diesem Menüpunkt können Sie die Alarmeingänge des Speeddomes konfigurieren

Alarmeingang Nr.

Wählen Sie hier den Alarmeingang aus, welchen Sie konfigurieren möchten.

Alarmname

Hier können Sie einen Namen für den jeweiligen Alarmeingang vergeben. Bitte verwenden Sie nicht die Alarmeingang Nr. und keine Sonderzeichen.

Alarmtyp

Wählen Sie hier den Alarmtyp aus. Sie haben die Auswahl zwischen „NO“ (Normally open) oder „NC“ (Normally closed).

Aktivierungszeit

Um einen Zeitplan für einen Alarmeingang zu hinterlegen, klickenSie auf „Bearbeiten“.

Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmeingang aktiviert sein soll.

Wählen Sie nun einen Wochentag für den Alarmeingang. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Überwachung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Einstellungen für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Einstellungen auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

Verkn.-Methode

Stellen Sie hier ein welche Aktion bei einer Bewegungserkennung erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

FTP-Upload: Aktivieren Sie dieses Kontrollkästchen um das Alarmeriegnis auf einen FTP-Server hochzuladen.

Sonstige Verküpfungen

Sie haben die Möglichkeit den Alarmausgang bei einer Alarmdetektion zu schalten. Um Alarmausgang 1 zu schalten wählen Sei „A->1“.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

10.3.6.4 Alarmausgang (nur TVIP83900)

Sie haben hier die Möglichkeit die beiden Alarmausgänge zu konfigurieren.

Alarmausgang Nr.

Wählen Sie hier den Alarmausgang aus, welchen Sie konfigurieren möchten.

Alarmname

Hier können Sie einen Namen für den jeweiligen Alarmausgang vergeben. Bitte verwenden Sie nicht die Alarmausgang Nr. und keine Sonderzeichen.

Aktivierungszeit

Um einen Zeitplan für einen Alarmausgang zu hinterlegen, klickenSie auf „Bearbeiten“. Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiviert sein soll.

Wählen Sie nun einen Wochentag für den Alarmausgang. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Überwachung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Einstellungen für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Einstellungen auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

10.3.8 Speicherung

10.3.8.1 Aufzeichnungszeitplan

Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Aufzeichnungen vornehmen um diese auf der SD-Karte zu speichern.

Voraufzeichnung

Stellen Sie hier die Dauer für die Aufzeichnung der Bilddaten vor einem Ereignis ein.

Nachaufzeichnung

Stellen Sie hier die Dauer für die Aufzeichnung der Bilddaten nach einem Ereignis ein.

Überschreiben

Stellen Sie hier ein, ob die Aufzeichnungen automatisch überschrieben werden sollen wenn der Speicherplatz voll ist.

Aufnahmezeitplan aktivieren

Aktivieren Sie den Zeitplan um den gewünschten Zeitplan zu hinterlegen.

Um den Zeitplan zu hinterlegen klicken Sie auf „Bearbeiten“, es öffnet sich ein neues Fenster.

Wählen Sie nun einen Wochentag für die Aufzeichnungseinrichtung aus. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Überwachung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Einstellungen für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Einstellungen auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Wählen Sie unter Aufzeichnungstyp den Aufnahmemodus für die gewünschte Zeitspanne. Sie haben die

Auswahl zwischen vollgenden Aufzeichnungstypen:

Normal: Daueraufzeichnung

Bew.-Erkennung: Bewegungsgestuerte Aufzeichnung

Bew. | Alarm: Bewegungsgesteuerte oder Alarmeingang gesteurerte Aufzeichnung. Kamera zeichnet entweder bei Bewegungserkennung oder bei Auslösen des Alarmeinganges aus.

Bew. & Alarm: Bewegungsgesteuerte und Alarmeinganggesteurerte Aufzeichnung. Kamera zeichnet nur auf wenn Bewegung und der Alarmeingang gleichzeitig ausgelöst werden.

Bitte beachten Sie, dass der Alarmeingang nur in einigen Modellen vorhanden ist.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

Bitte beachten Sie:

Bei der Aufnahme auf MicroSD Karte wird nur der Kanal 1 (Fisheye Ansicht) aufgezeichnet. Diese kann dann über die Wiedergabeseite der Kamera wiedergegeben werden.

10.3.8.2 Speicherverwaltung

Hier haben Sie die möglichkeit die eingesetze microSD-Karte zu formatieren und die Eigenschaften anzuzeigen.

Bitte formatieren Sie die SD-Karte vor dem ersten Einsatz!

10.3.8.3 NAS

In diesem Menü ist die Einrichtung von NAS Speicherorten möglich, diese sind dann in der Kamera als Laufwerk (HDD) zur Speicherung verfügbar (nur Kanal 1, „Fisheye“).

Server-Adresse IP Adresse des NAS Laufwerks Dateipfad: Pfad am NAS Laufwerk

Bitte beachten Sie:Bei der Aufnahme auf eine NAS Laufwerk wird nur der Kanal 1 (Fisheye Ansicht) aufgezeichnet. Diese kann dann über die Wiedergabeseite der Kamera wiedergegeben werden.

10.3.8.4 Schnappschuss

Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Schnappschüsse vornehmen um diese auf einem FTP-Server hochzuladen.

Zeitablauf

Timing-Schnappschuss aktivieren

Aktivieren Sie diese Funktion um in bestimmten Zeitintervallen Bilder abzuspeichern.

Format

Das Format für die Bilder ist auf JPEG vorkonfiguriert.

Auflösung

Stellen Sie hier die Auflösung des Bildes ein.

Qualität

Wählen Sie die Qualität für die gespeicherten Bilder ein.

Intervall

Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern aus.

Ereignisgesteuert

Ereignisgesteuerten Schnappschuss aktivieren

Aktivieren Sie diese Funktion um ereignisgesteuerte Bilder abzuspeichern.

Format

Das Format für die Bilder ist auf JPEG vorkonfiguriert.

Auflösung

Stellen Sie hier die Auflösung des Bildes ein.

Qualität

Wählen Sie die Qualität für die gespeicherten Bilder aus.

Intervall

Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern ein.

11. Wartung und Reinigung

11.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
  • das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

11.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

12. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

13. Technische Daten

Model number TVIP83900 TVIP96900
Bildaufnehmer	1/3" Progressive Scan CMOS Sensor	1/3" Progressive Scan CMOS Sensor
Kameratyp	Tag/Nacht	Tag/Nacht
Auflösung	Echzeitmodus: Fischauge (2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240) Normalmodus: Fischauge (1536x1536), PTZ (800x600, 704x576, 640x480, 320x240), Panorama (1600x1200, 1280x720))	Echzeitmodus: Fischauge (3072x2048, 2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240) Normalmodus: Fischauge (1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240), Panorama (2048x1536, 1920x1080)
Bildelemente (total) 2048x2048	3072x2048
Bildelemente (effective)	2048x2048	3072x2048
Tag-/Nachtumschaltung	Elektromechanischer IR-cut	Filter Elektromechanischer IR-cut Filter
Mindestbeleuchtung (Farbe) 0.05 Lux	0.05 Lux
Mindestbeleuchtung (IR) 0 Lux	0 Lux
Bildkomprimierung H.264, MJPEG	H.264, MJPEG
Bildrate	Max. 25 fps	Max. 25 fps
Anzahl paralleler Streams	5 (Normalmodus)	5 (Normalmodus)
Electronic-Shutter-Regelung	1 ~ 1/10000 sek.	1 ~ 1/10000 sek.
Weißabgleich	ATW, Manuell	ATW, Manuell
Gegenlichtkompensation	BLC	BLC, WDR
Rauschunterdrückung	2D/3D DNR	2D/3D DNR
Bewegungserkennung	Ja	Ja
Bild-Overlay	Datum, Kameraname, Privatzone	Datum, Kameraname, Privatzone
Alarmeingang (NO/NC)	1	-
Alarmausgang	1	-
Alarmmeldung	E-Mail / FTP / Alarmausgang	E-Mail / FTP / Alarmausgang
Unterstützte Browser	Mozilla Firefox, Safari, oder Internet Explorer 6.x und höher	Mozilla Firefox, Safari, oder Internet Explorer 6.x und höher
Unterstützte Software/NVR	ABUS VMS, TVVR35011, TVVR450x1, TVVR600x1	ABUS VMS, TVVR35011, TVVR450x1, TVVR600x1
Netzwerkanschluss	RJ-45 Ethernet 10/100 Base-T	RJ-45 Ethernet 10/100 Base-T
Netzwerkprotokolle	IPv4/IPv6, HTTP, FTP, SMTP, UPnP, DNS, DDNS, NTP, RTSP ,RTP ,TCP ,UDP, DHCP, PPPoE, 802.1X, QoS, SNMPv1, v2, v3	IPv4/IPv6, HTTP, FTP, SMTP, UPnP, DNS, DDNS, NTP, RTSP ,RTP ,TCP ,UDP, DHCP, PPPoE, 802.1X, QoS, SNMPv1, v2, v3
Power over Ethernet IEEE803.af	IEEE803.af
Spannungsversorgung	12 V DC	12 V DC
Stromverbauch	Max. 1 A	Max. 1 A
Betriebtemperatur	-10°C – 50°C	-20°C – 55°C
Abmessungen (BxHxT)	72 x 65 x 141 mm	72 x 65 x 141 mm
Zertifizierungen	CE, RoHS, REACH	CE, RoHS, REACH

14. GPL Lizenzhinweise

Wir weisen auch an dieser Stelle darauf hin, dass die Netzwerküberwachungskameras TVIP83900 und TVIP86900 u.a. Open Source Software enthalten, welche ausschließlich unter der GNU General Public License (GPL) lizensiert wird. Um eine GPL-konforme Verwendung der Programme sicherzustellen, verweisen wir auf die Lizenzbedingungen der GPL.

TVIP83900/TVIP86900

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Audio Encoding

WB Locked

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Encodage audio

Verrouillé WB

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

DUITSLAND

Audiocodering

Geblokkeerd WB

13. Technische gegevens

Modelnummer TVIP83900 TVIP86900
Beeldopnemer	1/3" Progressive scan CMOS-sensor	1/3" Progressive scan CMOS-sensor
Cameratype	Dag/nacht	Dag/nacht
Resolutie	Realtime-modus: fisheye (2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240)Normale modus: fisheye (1536x1536), PTZ (800x600, 704x576, 640x480, 320x240), panorama (1600x1200, 1280x720))	Realtime-modus: fisheye (3072x2048, 2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240)Normale modus: fisheye (1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240), panorama (2048x1536, 1920x1080)
Beeldelementen (totaal) 2048x2048 3072x2048
Beeldelementen (effectief) 2048x2048 3072x2048
Dag-/nachtomschakeling	Elektromechanische IR-cut filter Elektromechanische IR-cut filter
Minimale verlichting (kleur) 0.05 lux 0.05 lux
Minimale verlichting (IR) 0 lux 0 lux
Beeldcompressie H.264, MJPEG H.264, MJPEG
Beeldfrequentie	Max. 25 fps	Max. 25 fps
Aantal parallelle streams	5 (normale modus)	5 (normale modus)
Elektronische sluiter-regeling	1 ~ 1/10000 sec.	1 ~ 1/10000 sec.
Witbalans	ATW, handmatig	ATW, handmatig
Tegenlichtcompensatie	BLC	BLC, WDR
Ruisonderdrukking	2D/3D DNR	2D/3D DNR
Bewegingsdetectie	Ja	Ja
Beeldoverlay	Datum, cameranaam, privé-zone	Datum, cameranaam, privé-zone
Alarmingang (NO/NC)	1	-
Alarmuitgang	1	-
Alarmmelding	E-mail / FTP / alarmuitgang	E-mail / FTP / alarmuitgang
Ondersteunde browsers	Mozilla Firefox, Safari, of Internet Explorer 6.x en hoger	Mozilla Firefox, Safari, of Internet Explorer 6.x en hoger
Ondersteunde software/NVR	ABUS VMS, TVVR35011, TVVR450x1, TVVR600x1	ABUS VMS, TVVR35011, TVVR450x1, TVVR600x1
Netwerkaansluiting	RJ-45 ethernet 10/100 Base-T	RJ-45 ethernet 10/100 Base-T
Netwerkprotocollen	IPv4/IPv6, HTTP, FTP, SMTP, UPnP, DNS, DDNS, NTP, RTSP ,RTP ,TCP ,UDP, DHCP, PPPoE, 802.1X, QoS, SNMPv1, v2, v3	IPv4/IPv6, HTTP, FTP, SMTP, UPnP, DNS, DDNS, NTP, RTSP ,RTP ,TCP ,UDP, DHCP, PPPoE, 802.1X, QoS, SNMPv1, v2, v3
Power over Ethernet	IEEE803.af	IEEE803.af
Stroomvoorziening	12 V DC 12 V DC
Stroomverbruik	Max. 1 A	Max. 1 A
Bedrijfstemperatuur	-10°C - 50°C	-20°C - 55°C
Afmetingen (b x h x d)	72 x 65 x 141 mm	72 x 65 x 141 mm
Certificeringen	CE, RoHS, REACH	CE, RoHS, REACH

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

TYSKLAND

Aktiverer eller deaktiverer DDNS-funktionen.

DDNS-type

Aktivér PPPoE: Sæt flueben for at aktivere funktionen

Dynamisk IP: IP-adressen identificeres automatisk

Aktivér eller deaktivér UPnP-funktionen

Navn

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Zablokowane WB

Typ filtra adresów IP

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

EN Imprint
