Produkttype	IP-overvågningskamera
Opløsning	Full HD (1080p)
Synsvinkel	90°
Nattsyn	Ja, op til 10 meter
Tilslutning	Ethernet RJ45, Wi-Fi 2,4 GHz
Strømforsyning	12V DC, strømadapter inkluderet
Dimensioner	70 x 70 x 120 mm
Vægt	350 g
Hovedfunktioner	Bevægelsesdetektion, tovejs lyd, optagelse på SD-kort op til 128 GB
Beskyttelsesgrad	IP66 (vejrbestandig)
Installation	Væg eller loft, monteringssæt inkluderet
Vedligeholdelse og rengøring	Rengør med en blød, tør klud. Undgå opløsningsmidler.
Sikkerhed	HTTPS-kryptering, adgangskodegodkendelse, ONVIF-protokol
Reservedele	Ethernet-kabel, strømadapter, skruer og rawplugs
Reparerbarhed	Reparerbar af en autoriseret tekniker eller via kundeservice
Kompatibilitet	Windows, macOS, iOS, Android
Garanti	2 år

Ofte stillede spørgsmål - TVIP83900 ABUS

Hvordan nulstiller jeg TVIP83900 kameraet?

Hold Reset-knappen på bagsiden af kameraet nede i 10 sekunder, indtil lyset blinker. Kameraet genstarter med fabriksindstillingerne.

Hvordan tilslutter jeg kameraet til mit Wi-Fi-netværk?

Brug appen ABUS IP Camera eller den medfølgende software. Følg opsætningsguiden ved at scanne QR-koden på kameraet. Sørg for, at Wi-Fi-netværket er på 2,4 GHz.

Hvilken mobilapp skal jeg bruge til TVIP83900?

Download appen ABUS IP Camera eller ABUS Link Station fra App Store eller Google Play.

Hvordan monterer jeg kameraet på væggen?

Brug den medfølgende boreguide til at markere hullerne. Bor, indsæt rawplugs, og skru vægbeslaget fast. Sæt kameraet på beslaget, og justér det manuelt.

Hvad gør jeg, hvis kameraet ikke opretter forbindelse til netværket?

Kontrollér, at routeren er tændt, og at Wi-Fi-adgangskoden er korrekt. Prøv at tilslutte kameraet via Ethernet for at konfigurere det. Nulstil kameraet om nødvendigt.

Hvordan opdaterer jeg kameraets firmware?

I appen skal du gå til Indstillinger > Firmwareopdatering. Hvis en opdatering er tilgængelig, skal du følge instruktionerne på skærmen. Sluk ikke for strømmen under opdateringen.

Kan jeg indsætte et SD-kort i kameraet?

Ja, kameraet har en plads til microSD-kort (op til 128 GB). Indsæt det i åbningen under den vandtætte dæksel. Formater kortet i appen før brug.

Hvordan får jeg fjernadgang til kameraet fra et andet netværk?

Aktivér portvideresending på din router for port 80 eller 554, eller brug ABUS cloud-tjenesten uden netværkskonfiguration. Log ind via appen med din konto.

Er TVIP83900 kameraet kompatibelt med Alexa eller Google Home?

Ja, det er kompatibelt med Amazon Alexa og Google Assistant. Aktivér ABUS-færdigheden i Alexa- eller Google Home-appen, og tilknyt din konto.

Hvordan optager jeg videoer fra kameraet?

Du kan optage på et lokalt SD-kort, på en NAS via ONVIF eller på ABUS-cloud (abonnement kræves). Konfigurér planlagt optagelse eller bevægelsesdetektion i indstillingerne.

BRUGSANVISNING TVIP83900 ABUS

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset på side 270.

Polski

Betjeningsvejledning

Version 12/2014

CE

Dansk oversættelse af den originale tyske betjeningsvejledning. Opbevares til fremtidig anvendelse!

Indledning

Kære kunde

Tak, fordi du har valgt at købe dette produkt.

Dette udstyr opfylder kravene i gældende EU-direktiver. Overensstemmelseserklæringen kan rekvireres hos:

For at kunne bibeholde denne tilstand og sikre en ufarlig drift skal du som bruger følge denne betjeningsvejledning!

Læs hele betjeningsvejledningen igennem før idriftsættelsen af produktet, og overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdt.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Ansvarsfritagelse

Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette på adressen, der er anført på bagsiden af håndbogen.

ABUS Security-Center GmbH & Co. KG påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne.

ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Symbolforklaring

	Symbolet med lynet i trekanten anvendes, når der er helbredsfare, f.eks. på grund af elektrisk stød.
	Et udråbstegn, der befinder sig i trekanten, gør opmærksom på vigtige henvisninger i betjeningsvejledningen, som ubetinget skal overholdes.
	Dette symbol vises, når du skal have særlige tips og henvisninger vedr. betjeningen.

Vigtige sikkerhedshenvisninger

	Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader!
	Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne. I sådanne tilfælde bortfalder enhver form for garanti!

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte dig, men også til at beskytte udstyret. Læs følgende punkter opmærksomt igennem:

• Der er ingen dele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen (CE) og garantien/reklamationsretten, hvis produktet åbnes/skilles ad.
• Produktet kan blive beskadiget, hvis det falder ned fra selv en lav højde.
• Montér produktet, så udstyrets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning.
• Dette udstyr er beregnet til anvendelse indendørs eller til anvendelse i udendørshus.

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

• Væde eller for høj luftfugtighed
- Ekstrem kulde eller varme
- Direkte sollys
- Støv eller brændbare gasser, dampe eller opløsningsmidler
- Kraftige vibrationer
- Kraftige magnetfelter f.eks. i nærheden af maskiner eller højttalere.
- Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:

• Lad ikke emballeringsmateriale ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt legetøj for børn.
• Videoovervågningskameraet må af sikkerhedsmæssige årsager ikke komme i hænderne på små børn på grund af smådele, der kan sluges.
• Før ikke genstande gennem åbningerne ind i udstyrets indre
• Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible.
  • Overhold sikkerhedshenvisninger og betjeningsvejledninger for andet tilsluttet udstyr.
• Kontrollér udstyret for skader før idriftsættelsen. Tag ikke udstyret i drift, hvis det er beskadiget!
• Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge udstyret og bringe din sikkerhed i fare (elektrisk stød).

Sikkerhedshenvisninger

1. Strømforsyning: Strømforsyning 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (er indeholdt i kassen)

Tilslut kun dette udstyr til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding der findes hos dig, skal du kontakte dit el-forsyningsselskab. Kobl udstyret fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder.

2. Overbelastning

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

3. Rengøring

Rengør kun udstyret med en fugtig klud uden stærke rengøringsmidler.

Udstyret skal i den forbindelse kobles fra nettet.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabel og netstik:

2. Netkabel og netstik må ikke ændres eller manipuleres.

3. Netkablet må ikke bøjes eller vrides.
4. Træk ikke i netkablet, når udstyret kobles fra nettet, men tag fat i stikket.

5. Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at plastbeklædningen smelter.

6. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

7. Undlad at åbne huset og strømforsyningsenheden.

8. Stik ikke metalliske eller brandfarlige genstande ind i udstyrets indre.

9. Anvend en overspændingsbeskyttelse for at undgå skader på grund af overspænding (f.eks. tordenvejr).

10. Afbryd defekt udstyr fra strømnettet med det samme, og informér faghandleren.

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alt udstyr er koblet fra net- og lavspændingsstrømkredsen.

Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand. Ukorrekt og uprofessionelt arbejde på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer.Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Udpakning

Håndtér udstyret meget forsigtigt, när du pakker det ud.

Kontrollér i første omgang udstyret, hvis den originale emballage er beskadiget. Hvis udstyret er beskadiget, skal du sende det tilbage sammen med emballagen og informere transportfirmaet.

Indholdsfortegnelse

1. Korrekt anvendelse 272
2. Indhold i kassen 272
3. Særlige kendetegn og funktioner 272
4. Beskrivelse af udstyret 272
5. Beskrivelse af tilslutningerne 273
6. Første idriftsættelse 274
7. Første adgang til netværkskameraet 275
8. Forespørgsel om kodeord....276
9. Brugerfunktioner 277

9.1 Menubjælke 277
9.2 Live-billedvisning 278
9.3 Audio / video-styring....278
9.4 Livevisnings-modus....278
9.5 PTZ-styring....279
9.5.1 Preset-indstillinger....279
9.6 Tur-indstillinger....280

1. Konfiguration....281

10.1 Lokal konfiguration 281
10.2 Grundlæggende konfiguration....283
10.3 Avanceret konfiguration 283
10.3.1 System 283
10.3.1.1 Information om enheden 284
10.3.1.2 Tidsindstillinger 285
10.3.1.3 Vedligeholdelse 286
10.3.1.4 Sommertid 287
10.3.1.5 Installationstype 288
10.3.2 Netværk....289

10.3.2.1 TCP/IP 290
10.3.2.2 Port 292

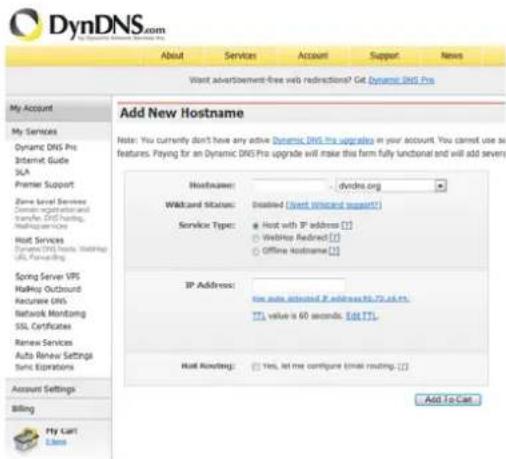

10.3.2.3 DDNS 293
10.3.2.4 PPPoE 296
10.3.2.5 SNMP 296
10.3.2.6 802.1X....297
10.3.2.7 QoS....297

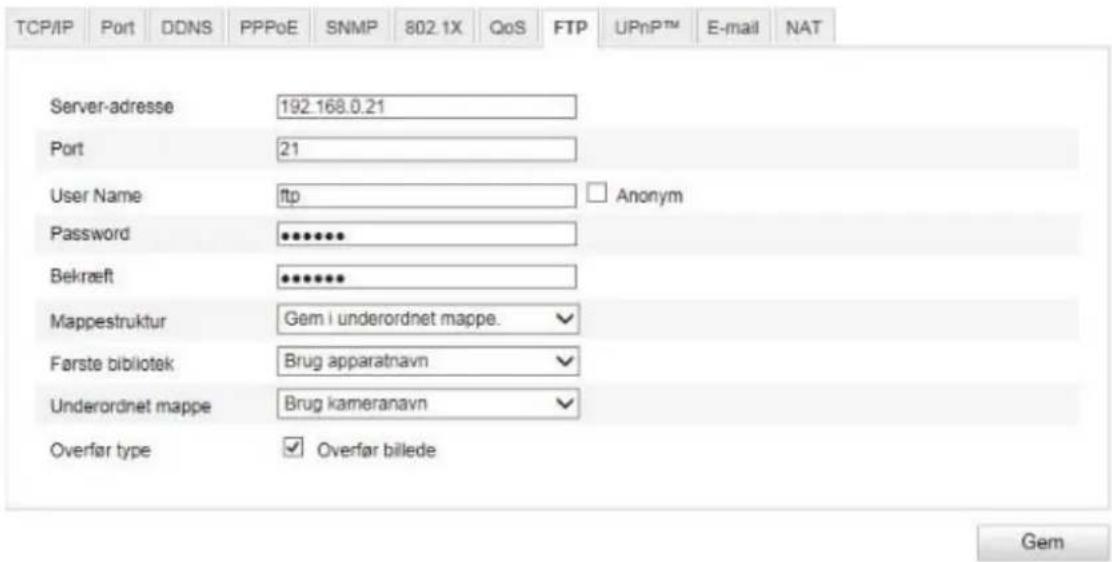

10.3.2.8 FTP 298
10.3.2.9 UPnP™ 299
10.3.2.10 E-mail 300
10.3.2.11 NAT....301

10.3.3 Video / audio....302

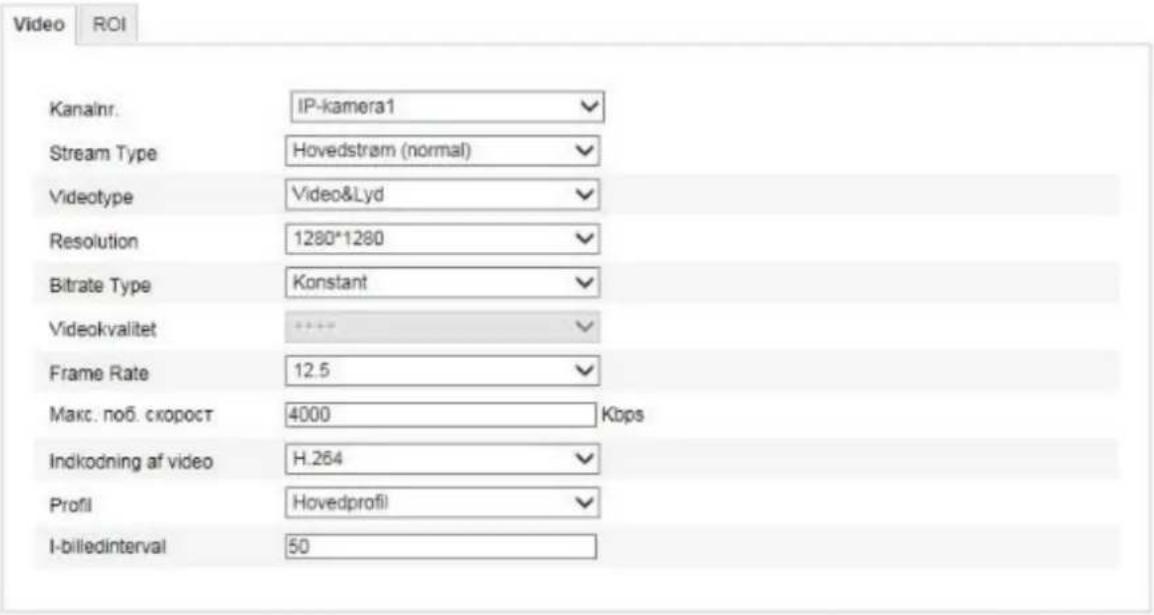

10.3.3.1 Video 303

10.3.3.2 Audio (kun TVIP83900)....305

10.3.3.3 ROI "Region of interest" 306

10.3.4 Billede 307

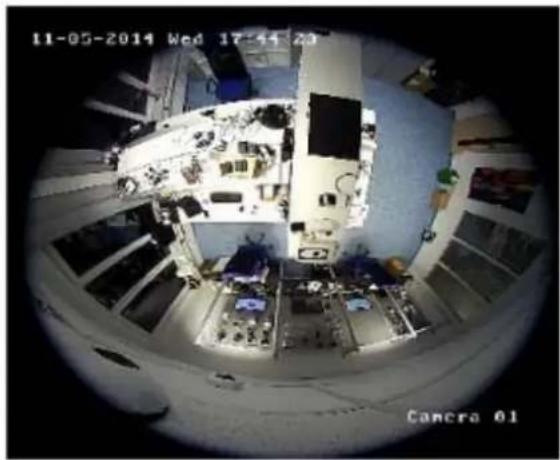

10.3.4.1 Visningsindstillinger....308

10.3.4.2 OSD-indstillinger....311

10.3.4.3 Personværnmaske 312

10.3.5 Sikkerhed 313

10.3.5.1 Bruger 313

10.3.5.2 RTSP-bekræftelse 315

10.3.5.3 IP-adressefilter 315

10.3.6 Hændelser....316

10.3.6.1 Bevægelsesreg.str....316

10.3.6.2 Sabotagealarm 318

10.3.6.3 Alarmindgang (kun TVIP83900)....320

10.3.6.4 Alarmudgang (kun TVIP83900)....321

10.3.8 Lagring 322

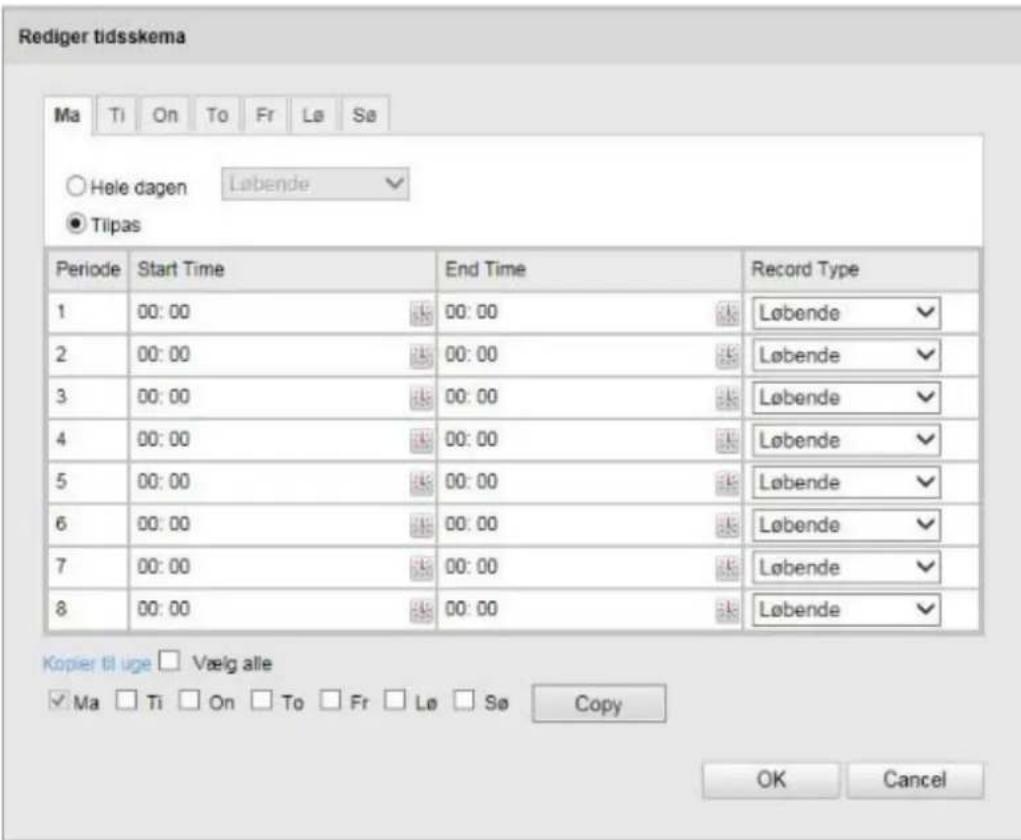

10.3.8.1 Tidsplan 322

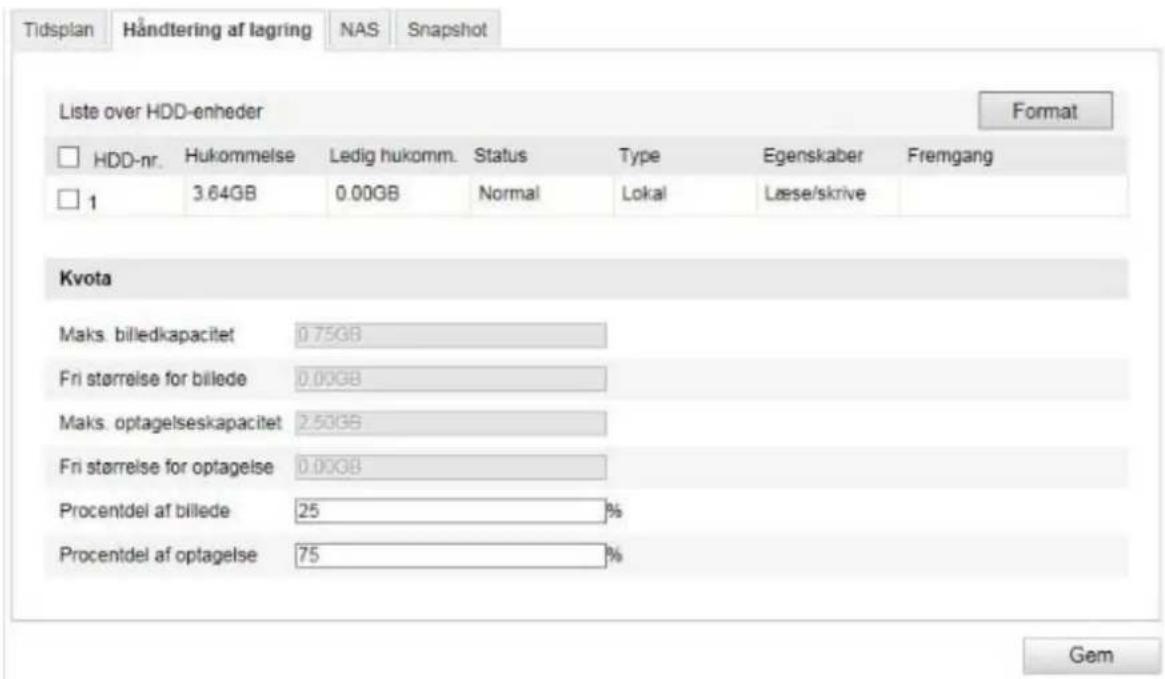

10.3.8.2 Händtering af lagring....324

10.3.8.3 NAS....325

10.3.8.4 Snapshot 326

Med Hemispheric IP domekamera kan der udføres en effektiv overvågning. Dette kamera har den fordel, at det kan erstatte op til 5 kameraer. Da kameraet har op til 5 videokanaler, kan flere visninger ud over fiskeøjevisningen indstilles separat. Disse yderligere visninger kan panoreres, tiltes og zoomes elektronisk. Der kan laves optagelser på et SD-kort (valgfrit); desuden er afspilning direkte via web-overfladen mulig.

2. Indhold i kassen

Hemispheric IP domekamera	Cd	Kvikguide	Befæstningsmateriale

3. Særlige kendetegn og funktioner

• 360°/180° panoramavisninger med op til 6 mpx opløsning
• Diskret design og høj beskyttelsesklasse (IP66) (kun TVIP86900)
• Digital, trinløs panorering, hældning og zoom uden mekanisk kamerabevægelse
  • Frit konfigurerbare ture (pan/tilt)
  • Power over Ethernet (PoE)
  • Op til 25 fps realtid video

4. Beskrivelse af udstyret

Modelnummer	TVIP83900	TVIP86900
Opløsning 3 mpx	6 mpx
WDR	-
Audio √	-
I/O √	-
IP66	-

√

√

5. Beskrivelse af tilslutningerne

Nr.	Beskrivelse
1	Kameraafdækning
2	Skrue til at løsne afdækningen
3	Lyssensor
4	Objektiv
5	IR LED'er
6	Mikrofon (kun TVIP83900)
7	Højtaler (kun TVIP83900)

Nr.	Beskrivelse
8	Micro-SD-kort slot
9	Reset-tast
10	RS485-tilslutning (anvendes ikke)
11	Audioindgang (kun TVIP83900)
12	Spændingsforsyning 12 VDC
13	RJ45-tilslutning
14	Alarmind- og -udgang (kun TVIP83900)
15	Audioudgang (kun TVIP83900)

6. Første idriftsættelse

Netværkskameraet registrerer automatisk, om der skal etableres en direkte forbindelse mellem pc og kamera. Et cross-over-netværkskabel er ikke nødvendigt. Til den direkte tilslutning til den første idriftsættelse kan du anvende det medfølgende patchkabel.

Direkte tilslutning af netværkskameraet til en pc / bærbar computer

1. Sørg for, at der anvendes et netværkskabel af typen Cat5
2. Forbind kablet med ethernet-interfacet på pc'en / den bærbare computer og netværkskameraet
3. Tilslut netværkskameraets spændingsforsyning
4. Konfigurér netværksinterfacet på pc'en / den bærbare computer til IP-adresse 192.168.0.2 og default-gateway til 192.168.0.1
5. Fortsæt med punkt 8 for at afslutte den første indstilling og etablere forbindelsen til netværkskameraet.

Tilslutning af netværkkameraet til en router / switch

1. Sørg for, at der anvendes et Cat5-netværkskabel til netforbindelsen.
2. Forbind pc'en / den bærbare computer med routeren / switchen.
3. Forbind netværkskameraet med routeren / switchen.
4. Tilslut netværkskameraets spændingsforsyning.
5. Hvis der står en navneserver (DHCP) til rådighed i dit netværk, skal netværksinterfacet på pc'en / den bærbare computer indstilles på "Indstil IP-adresse automatisk".
6. Hvis der ikke står en navneserver (DHCP) til rådighed, skal netværksinterface på pc'en / den bærbare computer konfigureres til 192.168.0.2 og default-gateway til 192.168.0.1
7. Fortsæt med punkt 8 for at afslutte den første indstilling og etablere forbindelsen til netværkskameraet.

7. Første adgang til netværkskameraet

Den første adgang til netværkskameraet foretages ved at anvende ABUS IP Installer.

Når assistenten er startet, søger den efter alle tilsluttede ABUS-netværkskameraer og videoservere i netværket.

Programmet findes på den vedlagte cd-rom. Installer programmet på pc-systemet, og kør det.

Hvis der er en DHCP-server til rådighed i netværket, tildeles IP-adressen automatisk både til pc'en / den bærbare computer og netværkskameraet.

Hvis der ikke står en DHCP-server til rådighed, indstiller netværkskameraet automatisk følgende IP-adresse: 192.168.0.100.

Pc-systemet skal befinde sig i det samme IP-subnet for at kunne etablere kommunikation til netværkskameraet (pc'ens IP-adresse: f.eks. 192.168.0.2).

Standardindstillingen for netværkskameraet står på "DHCP". Hvis der ikke anvendes en DHCP-server i netværket, anbefaler vi efter den første adgang til netværkskameraet at indstille IP-adressen manuelt på en fast værdi.

8. Forespørgsel om kodeord

Fra fabrikken er der tildelt et administratorkodeord i netværkskameraet. Af sikkerhedsmæssige årsager bør administratoren dog omgående vælge et nyt kodeord. Når dette administratorkodeord er gemt, spørger netværkskameraet før enhver adgang om brugernavnet og kodeordet.

Administratorkontoen er fra fabrikken indstillet på følgende måde: Brugernavn "admin" og kodeord "12345". Ved enhver adgang til netværkskameraet viser browseren et bekræftelsesvindue og spørger om brugernavnet og kodeordet. Hvis dine individuelle indstillinger i administrationskontoen ikke længere står til rådighed, skal du kontakte vores tekniske support.

Gør følgende for at indtaste brugernavnet og kodeordet:

Åbn Internet Explorer, og indtast kameraets IP-adresse (f.eks. "http://192.168.0.100").

Du bliver bedt om at autentificere dig:

-> Du er nu forbundet med netværkskameraet og ser allerede en videostream.

9. Brugerfunktioner

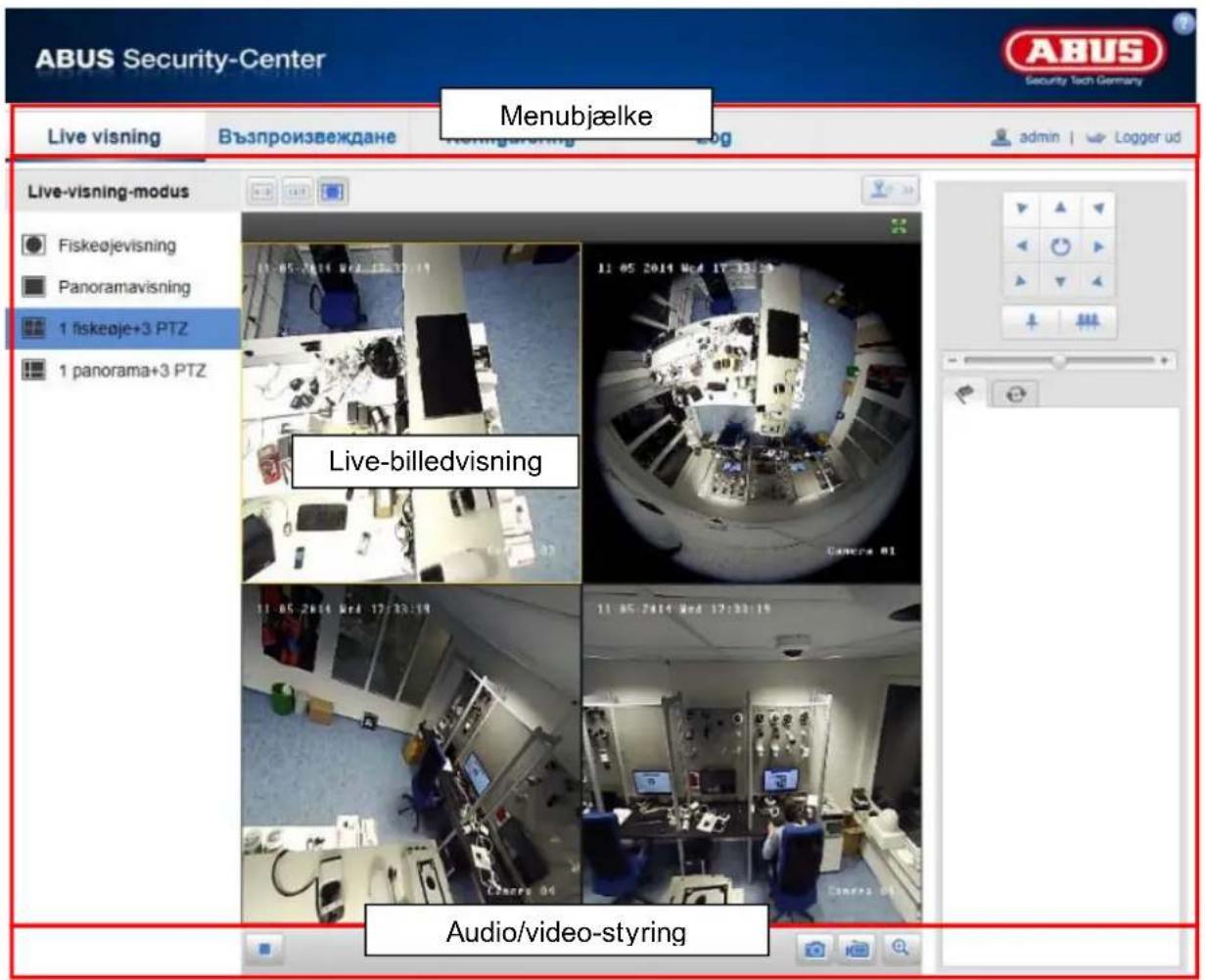

Åbn netværkskameraets startside. Overfladen er opdelt i følgende hovedområder:

9.1 Menubjælke

Klik for at vælge den ønskede mappe "Livevisning", "Afspilning", "Konfiguration" eller "Protokol".

Knap Beskrivelse
	Visning af den indloggede bruger
	Bruger-logout

9.2 Live-billedvisning

Med et dobbeltklik kan du skifte til fuld skærmvisning.

Knap Beskrivelse
	Aktivér 4:3-visning
	Aktivér 16:9-visning
	Vis i originalstørrelse
	Automatisk tilpasning af visning til browser

9.3 Audio / video-styring

Knap	Beskrivelse
	Deaktivér livevisning
	Aktivér livevisning
	Aktivér / deaktivér lyden, tilpas lydstyrken (TVIP83900)
	Mikrofon til / fra (TVIP83900)
	∅jeblikkeligt billede (momentoptagelse)
	Start / stop manuel optagelse
	Digitalt zoom

9.4 Livevisnings-modus

Tilgængeligheden af mulighederne i livevisningen er forskellig ved aktiveret og deaktiveret realtidsmodus (konfiguration / system / installationstype)

Knap	Beskrivelse	Tilgængelig i modus
Fiskeøjevisning	360 graders visning i fuld skærmvisning	Realtidsmodus / normalmodus
Panoramavisning	Kvadranter sammenfattes i 2 panoramahalvdele	Normalmodus
1 fiskeøje + 3 PTZ	En kvadrant viser 360* fisheye-billedet, mens de 3 andre kvadranter fremstilles som virtuelle PTZ-kameraer	Normalmodus
1 panorama + 3 PTZ	En kvadrant viser panoramabilledet, mens de 3 andre kvadranter fremstilles som virtuelle PTZ-kameraer	Normalmodus
4 PTZ-visninger 4	kvadranter som virtuelle PTZ-kameraer Realtidsmodus

9.5 PTZ-styring

Knap Beskrivelse
		Piletaster:Styring af pan-/tilt-bevægelserStart / stop 360°-drejning
		Zoom ind / ud
		Tilpasning af PTZ-hastighed

9.5.1 Preset-indstillinger

Vælg fanen Preset for at hente, indstille eller slette op til 256 preset-positioner. Brug PTZ-styreknapperne til at vælge den ønskede position.

Knap Beskrivelse
		Valg af den ønskede preset-position. Den valgte position vises med blå baggrund.
		Hentning af position
		Indstilling af position
		Sletning af position

Vær opmærksom på, at zoom-positionen ikke gemmes i preset. Preset-positioner bør derfor altid gemmes i fuldt udzoomet tilstand.

9.6 Tur-indstillinger

En tur består af en række presets. Du kan oprette op til 8 ture med 32 presets i hver.

Vær opmærksom på, at de presets, der skal føjes til en tur, skal være definerede på forhånd.

Gør følgende for at oprette en ny tur:

Vælg fanen Tour. Vælg den ønskede tur. For at kunne tilføje presets til en tur klikker du på knappen.

Vælg den ønskede preset, og indstil turens varighed og hastighed.

Turens varighed Opholdstid	i en preset-position. Når tiden er gået, skifter kameraet til næste preset.
Turens hastighed	Indstilling af bevægelseshastigheden til næste preset.

Knap Beskrivelse
	Valg af den ønskede tur.Ved at klikke på knappen × ved preset 1 nulstilles turen.
3 Preset3 5s 20	Tilføjet preset-position med turens varighed og hastighed.
	Start tur
	Stop tur
	Gem tur
	Slet preset-position; ved preset 1 slettes hele turen

10. Konfiguration

10.1 Lokal konfiguration

Under menupunktet "Lokal konfiguration" kan du indstille livevisning og filstier for optagelsen og momentoptagelserne.

Parametre for livevisning

Her kan du indstille protokoltype og kameraets livevisningseffekt.

Protokol

TCP: Komplet levering af streaming-data samt en god videokvalitet, hvilket dog påvirker realtidstransmissionen

UDP: Transmission i realtid af lyd og video

MULTICAST: Anvendelse af multicast-protokollen (netværkskomponenterne skal understøtte multicast). Yderligere multicast-indstillinger findes under Konfiguration / Netværk.

HTTP: Tilbyder samme kvalitet som TCP, men specielle porte i netværksindstillingerne konfigureres ikke.

Livevisningseffekt

Her kan du indstille effekten for livevisningen.

Regler

Når denne funktion er aktiveret, vises der en ramme om det udløste område i livebilledet, når bevægelsesgenkendelsen er anvendt og udløst.

Billedformat

Indstilling af det format, som det enkelte billede fra livevisningen (knappen for øjeblikkeligt billede) skal gemmes i (JPEG, BMP).

Filindstillinger for optagelser

Her kan du definere filstørrelsen for optagelser, optagelsesstien og stien til hentede filer. Klik på "Gem" for at gemme ændringerne.

Optagelsernes filstørrelse

Du kan vælge mellem 256 MB, 512 MB og 1 GB som filstørrelse for optagelser og hentede videoer.

Lagring af optagelsesfiler

Du kan her vælge den filsti, der skal anvendes til manuelle optagelser.

Standardstien er: C:\\\Web\RecordFiles.

Her kan du indstille filstien til hentede videoer.

Følgende sti anvendes som standard: C:\\\Web\DownloadFiles

Billede-gem-indstillinger

Her kan du indstille stierne til øjeblikkelige billeder, snapshots under afspilningen og clips.

Vælg filstien til øjeblikkelige billeder fra livevisningen.

Følgende sti anvendes som standard: C:\\\Web\CaptureFiles

Gem snapshot ved afspilning

Her kan du indstille den sti, hvor de øjeblikkelige optagelser fra afspilningen skal gemmes.

Her kan du indstille den sti, hvor clips skal gemmes.

Følgende sti anvendes som standard: C:\\\Web\PlaybackFiles

10.2 Grundlæggende konfiguration

Alle indstillinger for "Grundlæggende konfiguration" finder du ligeledes under menupunktet "Avanceret konfiguration". Vær i den forbindelse opmærksom på kolonnen "Tilgængelig i" under beskrivelserne af "Avanceret konfiguration".

Lokal konfiguration

- Lokal konfiguration

Grundlæggende konfigur...

Avanceret konfiguration

10.3 Avanceret konfiguration

10.3.1 System

Lokal konfiguration

© Lokal konfiguration

Grundlæggende konfigur...

Avanceret konfiguration

© System
© Netværk
© Video
© Billede
© Sikkerhed
© Hændelser
© Lagring

Menupunkt Beskrivelse	Tilgængelig i modus
Information om enheden	Visning af information om enheden	Grundlæggende konfiguration, Avanceret konfiguration
Tidsindstillinger	Konfiguration af tidsvisningen Grundlæggende	konfiguration, Avanceret konfiguration
Vedligeholdelse	Konfiguration til systemvedligeholdelse	Grundlæggende konfiguration, Avanceret konfiguration
RS485	anvendes ikke -
Sommertid	Konfiguration af det automatiske sommertidsskift	Avanceret konfiguration
Installationstype	Konfiguration af realtidsmodus til/fra hhv. væg-/gulv-/loftinstallation	Avanceret konfiguration

10.3.1.1 Information om enheden

Grundlæggende oplysninger

Navn på udstyret:

Visning af modelnummeret

Serienr.:

Visning af serienummeret

Firmwareversion:

Visning af firmwareversionen

Encoding-version:

Visning af kodningsversionen

Antal kanaler:

Visning af antal kanaler

Antal HDD'er/SD'er:

Antal installerede lagringsmedier (SD-kort, maks. 1)

Antal alarmindgange:

Visning af antal alarmindgange

Antal alarmudgange:

Visning af antal alarmudgange

10.3.1.2 Tidsindstillinger

Tidszone

Valg af tidszone (GMT)

SetTime

NTP

Ved hjælp af netværkstidsprotokollen (NTP) er det muligt at synkronisere speeddomets klokkeslæt med en tidsserver.

Aktivér NTP for at benytte denne funktion.

Server-adresse

IP-server-adressen til NTP-serveren.

NTP-port

Netværksportnummer til NTP-funktionen (standard: port 123)

Manuel synkr. af tid

Enhedstid

Visning af computerens enhedstid

Tidsindstilling

Visning af det aktuelle klokkeslæt via tidszoneindstillingen.

Klik på "Synkr. m. comp.tid" for at gemme computerens enhedstid.

Genstart

Klik på "Genstart" for at genstarte udstyret.

Standard

Gendan.

Klik på "Gendan" for at nulstille alle parametre til standardindstillinger undtagen IP-parametrene.

Standard

Vælg dette menupunkt for at nulstille alle parametre til standardindstillinger.

Import konfig. fil

Konfig.-fil

Vælg filsti for at importere en konfigurationsfil.

Status

Visning af importstatus

Eksporter konfig. fil

Klik på Eksporter for at eksportere en konfigurationsfil.

Remote-upgrade

Firmware

Vælg sti for at opdatere speeddome med ny firmware.

Status

Visning af opgraderingsstatus.

Sommertid

Aktivér sommertid

Vælg "Sommertid" for automatisk tilpasning af systemtiden til sommertid.

Starttidspunkt

Vælg tidspunktet for skift til sommertid.

Sluttidspunkt

Vælg tidspunktet for skift til vintertid.

Når realtidsmodus er aktiveret, kan fiskeøjevisningen foretages med op til 25 billeder/sekunder (det ikke-aktiverede realtidsmodus betegnes som normalmodus). Når realtidsmodus er aktiveret, er det dog ikke alle livevisningsoptioner, der er tilgængelige.

TVIP83900

Opløsninger, der står til rådighed:

Realtidsmodus: Fiskeøje (2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240)

Normalmodus: Fiskeøje (1536x1536), PTZ (800x600, 704x576, 640x480, 320x240), panorama (1600x1200, 1280x720))

Livevisningsoptioner, der står til rådighed:

Realtidsmodus: Fiskeøjevisning, 4 PTZ-visninger

Normalmodus: Fiskeøjevisning, panoramavisning, 1 x fiskeøje + 3 x PTZ, 1 x panorama + 3 x PTZ

TVIP86900

Opløsninger, der står til rådighed:

Realtidsmodus: Fiskeøje (3072x2048, 2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240)

Normalmodus: Fiskeøje (1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240), panorama (2048x1536, 1920x1080)

Livevisningsoptioner, der står til rådighed:

Realtidsmodus: Fiskeøjevisning, 4 PTZ-visninger

Normalmodus: Fiskeøjevisning, panoramavisning, 1 x fiskeøje + 3 x PTZ, 1 x panorama + 3 x PTZ

Kanalnummer	Normalmodus	Realtidsmodus
1	Fiskeøje	Fiskeøje
2	Panorama	PTZ
3	PTZ	PTZ
4	PTZ	PTZ
5	PTZ	PTZ

Væg: Væginstallation (udsyn nedad)

Gulv: Gulvinstallation (udsyn opad)

Loft: Loftinstallation (vandret udsyn)

En ændring af installationsmåden påvirker også livevisnings-modus, billedeffekt, PTZ-styring, presets og tour. PTZ-visning og panoramavisning kan ikke anvendes samtidigt i livevisnings-modus. Når PTZ-visning er aktiveret, kan lokale optagelser med kameraet ikke foretages.

10.3.2 Netværk

Menupunkt Beskrivelse		Tilgængelig i modus
TCP/IP	Indstillinger for TCP/IP-data	Grundlæggende konfiguration, Avanceret konfiguration
Port	Indstillinger for de anvendte porte Grundlæggende konfiguration, Avanceret konfiguration
DDNS	Indstillinger for DDNS-data	Avanceret konfiguration
PPPoE	Indstillinger for Point-to-point-protokollen (PPP)	Avanceret konfiguration
SNMP	Simple Network Management protokolindstillinger	Avanceret konfiguration
802.1X	Bekræftelsesfunktion 802.1X Avanceret	konfiguration
QoS	Quality of Service Funktion Avanceret	konfiguration
FTP	Indstillinger for FTP-data Avanceret	konfiguration
UPnPTM	Indstillinger for UPnP-data Avanceret	konfiguration
E-mail	Indstillinger for SMTP-server og e-mailmodtagere	Avanceret konfiguration
NAT	Network Address Translation (portmapping), konfiguration af automatiske portvideresendelser i routeren	Avanceret konfiguration

10.3.2.1 TCP/IP

For at kunne betjene speeddome via et netværk skal TCP/IP-indstillingerne være konfigureret korrekt.

NIC-indstillinger.

NIC-type

Vælg indstillingen for din netværksadapter.

Du kan vælge mellem følgende værdier: 10M half-dup; 10M full-dup; 100M half-dup;

Hvis en DHCP-server står til rådighed, klikker du på DHCP for automatisk at overføre en IP-adresse og yderligere netværksindstillinger. Dataene overføres automatisk fra serveren og kan ikke ændres manuelt.

Hvis ingen DHCP-server står til rådighed, udfylder du følgende data manuelt.

IPv4-adresse

Indstilling af IP-adressen for speeddome

IPv4-subnetmaske

Manuel indstilling af subnetmaske for speeddome

IPv4-standard-gateway

Indstilling af standardrouter for speeddome.

IPv6-modus

Manuel: Manuel konfiguration af IPv6-dataene

DHCP: IPv6-forbindelsesdataene stilles til rådighed af DHCP-serveren.

Route advertisement: IPv6-forbindelsesdataene stilles til rådighed af DHCP-serveren (router) i forbindelse med ISP (internet service provider).

IPv6-adresse

Visning IPv6-adressen. I IPv6-modus "Manuel" kan adressen konfigureres.

IPv6-subnetmaske

Visning af IPv6-subnetmasken.

IPv6-standard-gateway

Visning af IPv6-standard-gateway (standard-router)

Mac-adresse

Her vises kameraets IPv4 hardware-adresse, som du ikke kan ændre.

MTU

Indstilling af overførselsenheden, hvor du kan vælge en værdi mellem 500 og 9676. Standard er 1500.

DNS-server

Foretrukket DNS-server

DNS-serverindstillinger er påkrævet ved visse funktioner. (F.eks. forsendelse af e-mails). Angiv adressen på den foretrukne DNS-server her.

Alternativ DNS-server

Hvis der ikke er forbindelse til den foretrukne DNS-server, anvendes denne alternative DNS-server. Angiv adressen på den alternative server her.

Hvis du ønsker ekstern adgang til speeddome, skal følgende porte konfigureres.

HTTP-port

Standardporten til HTTP-overførsel hedder 80. Som alternativ kan denne port få en værdi i området 1024\~65535. Hvis der befinder sig flere speeddomes i det samme subnet, skal hvert kamera have sin egen HTTP-port, der kun forekommer én gang.

RTSP-port

Standardport til RTSP-overførsel er 554. Som alternativ kan denne port få en værdi i området 1024\~65535. Hvis der befinder sig flere speeddomes i det samme subnet, skal hvert kamera have sin egen RTSP-port, der kun forekommer én gang.

HTTPS-port

Standardporten til SDK-overførsel hedder 8000. Kommunikationsport til interne data. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der er flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen SDK-port, der kun forekommer én gang.

DynDNS eller DDNS (dynamisk domæne-navn-system-postering) er et system, der kan opdatere posteringer i domænenavnet i realtid. Netværkskameraet har en integreret DynDNS-client, der automatisk kan opdatere IP-adressen hos en DynDNS-udbyder. Hvis netværkskameraet befinder sig bag en router, anbefaler vi at anvende routerens DynDNS-funktion.

Billedet viser adgangen til / opdateringen af IP-adressen hos DynDNS-tjenesten.

Aktivér DDNS

Vælg DDNS-typen. Du har mulighed for at vælge mellem "DynDNS" og "ABUS DDNS".

Server-adresse

Vælg en DDNS-serviceudbyder. Du skal have en registreret adgang hos denne DDNS-serviceudbyder (f.eks. www.dyndns.org).

Hvis du har valgt DDNS-typen "ABUS DDNS", gemmes serveradressen automatisk.

Domæne

Angiv det registrerede domænenavn (host service) (f.eks. mitIPkamera.dyndns.org).

Port

Kodeordet skal bekræftes.

Oprettelse af DDNS-konto

Oprettelse af ny konto hos DynDNS.org:

Lagring af kontoinformationer:

Noter dine brugerdata, og overfør dem til netværkskameraets konfiguration.

Adgang til netværkskameraet via DDNS

Hvis netværkskameraet befinder sig bag en router, skal adgangen via DynDNS konfigureres i routeren. Hertil finder du en beskrivelse af DynDNS-router-konfigurationen for gængse router-modeller på ABUS Security-Center Homepage www.abus-sc.com.

Følgende billede viser adgangen til et netværkskamera bag en router via DynDNS.org.

For at muliggøre DynDNS-adgang via en router skal der indstilles en portvideresendelse for alle relevante porte (mindst RTSP + HTTP) i routeren.

Gem de gennemførte indstillinger med "Gem". Ved ændringer i netværkskonfigurationen skal kameraet genstartes (System \ Vedligeholdelse \ Genstart)

ABUS DDNS

1. For at kunne anvende funktionen ABUS DDNS skal du forinden oprette en konto hos www.abusserver.com. Læs i den forbindelse FAQ på websiden.
2. Aktivér checkboksen "Aktivér DDNS", og vælg herefter DDNS-typen "ABUS DDNS"
3. Gem dine data ved hjælp af "Gem". IP-adressen på din internetforbindelse opdateres nu hvert minut på serveren.

10.3.2.4 PPPoE

Brugernavn: Brugernavn fra serviceudbyderen

Kodeord: Kodeord til adgang

Bekræft: Bekræftelse af kodeord

10.3.2.5 SNMP

SNMP v1/2

Aktivér SNMPv1: Aktivering af SNMPv1

Aktivér SNMPv2: Aktivering af SNMPv2

Skriv SNMP-community: SNMP-community string til at skrive

Læs SNMP-community: SNMP-community string til at læse

Trap Address: TRAP-serverens IP-adresse

Trap Port: TRAP-serverens port

Trap-community: TRAP-community string

SNMP v3

Aktivér SNMPv3: Aktivering af SNMPv3

Læs brugernavn: Tildel brugernavn

Sikkerhedsniveau:	auth, priv.: Ingen bekræftelse, ingen kryptering
	auth, no priv.: Bekræftelse, ingen kryptering
	no auth, no priv.: Ingen bekræftelse, kryptering
Bekr.-algoritme:	Vælg bekræftelsesalgoritme: MD5, SDA

Kodeord-bekr.: Tildeling af kodeord

Private-key-algoritme: Vælg krypteringsalgoritme: DES, AES

Private-key-kodeord: Tildeling af kodeord

Skriv brugernavn: Tildel brugernavn

Sikkerhedsniveau: auth, priv.: Ingen bekræftelse, ingen krypteringauth, no priv.: Bekræftelse, ingen krypteringno auth, no priv.: Ingen bekræftelse, kryptering

Bekr.-algoritme: Vælg bekræftelsesalgoritme: MD5, SDA

Kodeord-bekr.: Tildeling af kodeord

Private-key-algoritme: Vælg krypteringsalgoritme: DES, AES

Private-key-kodeord: Tildeling af kodeord

∅vrige indstillinger for SNMP Indstillinger

SNMP Port:

Netværksport til SNMP-servicen

10.3.2.6 802.1X

Aktivér IEEE 802.1x: Aktivér 802.1X-bekræftelse

Protokol: Protokoltype EAP-MD5 (udelukkende)

EAPOL-version: Extensible Authentication Protocol over LAN, vælg mellem version 1 eller 2

Brugernavn: Indtast brugernavnet

Kodeord: Indtast kodeordet

Bekræft: Bekræftelse af kodeord

10.3.2.7 QoS

Video/Lyd DSCP: (Differentiated Service Code Point) (0\~63): Prioritet for video/audio IP-pakker. Jo højere værdi, desto højere er prioriteten.

Hændelse/alarm DSCP: (0\~63): Prioritet for hændelse/alarm IP-pakker. Jo højere værdi, desto højere er prioriteten.

Håndtering af DSCP: (0\~63): Prioritet for Management IP-pakker. Jo højere værdi, desto højere er prioriteten.

10.3.2.8 FTP

For at kunne uploade registrerede videoer eller billeder til en FTP-server skal følgende indstillinger foretages.

Server-adresse

Indtast FTP-serverens IP-adresse her

Port

Indtast FTP-serverens portnummer her. Standardporten til FTP-serveren er 21.

Brugernavn

Brugernavn for kontoen, som blev konfigureret i FTP-serveren

Kodeord

Indtast kodeordet her igen.

Biblioteksstruktur

Vælg lagringssted for de uploadede data her. Du kan vælge mellem

"Gem i rodmappen"; "Gem i overordnet mappe"; "Gem i underordnet mappe".

Overordnet mappe

Dette menupunkt står kun til rådighed, hvis du har valgt "Gem i overordnet mappe" eller "Gem i underordnet mappe" i mappestrukturen. Du kan vælge et navn til den overordnede mappe her. Filerne gemmes i en mappe på FTP-serveren.

Vælg mellem "Brug apparatnavn", "Brug enhedsnummer", "Brug enhedens IP-adresse"

Underordnet mappe

Vælg navn til den underordnede mappe her. Mappen oprettes i den overordnede mappe, og du kan vælge mellem "Brug kameranavn" og "Brug kameranummer".

Overfør type

UPnP-funktionen (Universal Plug and Play) gør det let at aktivere netværksenheder i et IP-netværk. Derved kan netværkskameraet f.eks. ses som en netværksenhed i Windows-netværksomgivelserne.

Aktivér UPnP

Visning af kameraets MAC-adresse

Her har du mulighed for at indstille forsendelsen af e-mail.

Afsender

Afsender

Indtast SMTP-porten, der er konfigureret til 25 som standard.

Aktivér SSL

Markér SSL-funktionen, hvis dette kræves af SMTP-serveren.

Interval

Indstil tidsperioden mellem forsendelsen af e-mails med vedhæftede billeder.

Vedhæftet billede

Aktivér denne funktion, hvis der ved alarm skal vedhæftes billeder til e-mailen.

Bekræftelse

Hvis den anvendte e-mail-server forlanger en bekræftelse, skal du aktivere denne funktion for at logge ind på serveren via bekræftelse.

Brugernavn og kodeord kan kun indtastes efter aktivering af denne funktion.

Brugernavn

Indtast dit brugernavn til e-mail-kontoen. Dette er delen indtil @-tegnet.

Kodeord

Indtast kodeordet til e-mail-kontoen her.

Bekræft

Bekræft ved at indtaste kodeordet igen.

Modtager

Modtager1 / modtager2

Indtast modtagerens navn her.

Modtager1-adresse / modtager2-adresse

Indtast e-mail-adresserne til modtagerne her.

Vælg her, om portvideresendelse skal ske automatisk eller manuelt.

Du kan vælge mellem "Auto" og "Manuel".

Protokolnavn:

HTTP

Standardporten til HTTP-overførsel hedder 80. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der befinder sig flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen HTTP-port, der kun forekommer én gang

RTSP

Standardport til RTSP-overførsel er 554. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der befinder sig flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen RTSP-port, der kun forekommer én gang.

SDK (styreport)

Standardporten til SDK-overførsel hedder 8000. Kommunikationsport til interne data. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der er flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen SDK-port, der kun forekommer én gang.

External port

Du kan kun ændre på porte manuelt, hvis "Mapping Port Type" er ændret til manuelt.

Status

Viser, om den angivne eksterne port er gyldig eller ugyldig.

10.3.3 Video / audio

Gem

Menupunkt Beskrivelse Tilgængelig i modus
Video	Indstillinger til videooutput	Grundlæggende konfiguration, Avanceret konfiguration
Audio (kun TVIP83900)	Indstillinger til lydoutput Grundlæggende	konfiguration, Avanceret konfiguration
ROI	"Region of interest" Grundlæggende	konfiguration, Avanceret konfiguration

10.3.3.1 Video

Kanalnummer

Vælg en af de 5 underkanaler til indstilling af videoparametre.

Kanalnummer	Normalmodus	Realtidsmodus
1	Fiskeøje	Fiskeøje
2	Panorama	PTZ
3	PTZ	PTZ
4	PTZ	PTZ
5	PTZ	PTZ

Stream-type

Kameraet har en stream per kanal ("Main Stream (Normal)"). Der er ikke andre valgmuligheder.

Videotype

Vælg stream-typen "Video" eller "Video & Audio" (kun TVIP83900).

Lydsignalet optages kun, hvis stream-typen "Video & Audio" er blevet valgt.

Opløsning

Indstil videodataenes opløsning her.

TVIP83900

Opløsninger, der står til rådighed:

Realtidsmodus: Fiskeøje ( , 2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240)

Normalmodus: Fiskeøje (1536x1536), PTZ (800x600, 704x576, 640x480, 320x240), panorama (1600x1200, 1280x720))

TVIP86900

Opløsninger, der står til rådighed:

Realtidsmodus: Fiskeøje (3072x2048, 2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240)

Normalmodus: Fiskeøje (1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240), panorama (2048x1536, 1920x1080)

Bitrate-type

Angiver bitrate for videostrøm. Alt afhængigt af bevægelsesintensiteten kan videokvaliteten blive højere eller lavere. Du kan vælge mellem en konstant og en variabel bitrate.

Videokvalitet

Dette menupunkt står til rådighed, hvis du har valgt en variabel bitrate. Indstil videokvaliteten for videodata her. Alt afhængigt af bevægelsesintensiteten kan videokvaliteten blive højere eller lavere. Du kan vælge mellem seks forskellige videokvaliteter: "Minimum", "Lavere", "Lav", "Mellem", "Høj" eller "Maksimum".

Billedhastighed

Angiver billedraten i billeder pr. sekund.

Maks. bitrate

Videostrømmens bitrate indstilles til en bestemt værdi; indstil den maksimale bitrate til en værdi mellem 32 og 16384 Kbps. En højere værdi svarer til en højere videokvalitet, som dog kræver en større båndbredde.

Indkodning af video

Vælg en standard til indkodning af video; du kan vælge mellem H.264 og MJPEG (MJPEG kan kun vælges ved PTZ-kanaler. Fiskeøjekanalen og panoramakanalen råder kun over H.264).

Profil

Vælg en profil her. Du kan vælge mellem "Grundlæggende profil", "Hovedprofil" og "Høj profil".

I-billedinterval

Her indstiller du I-billedintervallet, og værdien skal ligge mellem 1 og 400.

(Eksempel: I-billedinterval = 50 -> hvert andet sekund et fuldskærmsbillede ved indstilling 25 billeder / sekund)

Vælg kodningen til audiooverførsel her.

Du kan vælge mellem G.711ulaw; G.711alaw og G.726.

Lydindgang

MicIn: Indstillingerne af lydindgangen på kameraets bagside er tilpasset til en mikrofon (uforstærket kilde). Lineln: Indstillingerne af lydindgangen på kameraets bagside er tilpasset til et line-signal (aktivt forstærket kilde).

Lydstyrke

Indstilling af indgangssignalets lydstyrke.

Noise Filter

Aktivering eller deaktivering af støjfilteret til omgivelseslyde

Funktionen "Region of interest (ROI)" definerer områder i videobilledet, der overføres med en højere bitrate end omgivende områder.

Kanalnummer: Valg af kanalnummeret for tilføjelse af ROIs.

Tegneområde: Tegn op til 4 ROI-områder pr. kanal (for et nyt område skal regionsnummeret ændres nedenunder).

Ryd alle: Sletning af alle ROI-områder i videobilledet.

Stream-type

Stream-type: ROI kan kun anvendes på normal-stream (main-stream).

Fast region

Aktivér: Ved at sætte fluebenet aktiveres alle områder.

Regionsnr. (1-4): Valg af de 4 områder (4 områder pr. kanal)

ROI-niveau (1-6): Når værdien "6" anvendes, bliver de valgte områder mest muligt (på den måde opnår de den højest mulige kvalitet).

Regionsnavn: Tildel regionen et navn.

komprimeret

10.3.4 Billede

Skærmindstillinger Indstillinger for OSD Personværnmaske

Menupunkt Beskrivelse	Tilgængelig i modus
Visningsindstillinger	Indstilling af visningsparametre	Grundlæggende konfiguration, Avanceret konfiguration
OSD-indstillinger	Indstilling af dato- og klokkeslætsformatet Avanceret konfiguration
Privatzonemaskering	Tilføjelse af privatzonemasker Avanceret konfiguration

10.3.4.1 Visningsindstillinger

Skærmindstillinger

Indstillinger for OSD

Personværnmaske

Under dette menupunkt kan du indstille billedkvaliteten for speeddome, herunder lysstyrke, skarphed, kontrast osv. Klik på "Standard" for at genoprette standardværdierne.

Vær opmærksom på følgende:

Alt afhængigt af modellen kan parametrene under visningsindstillinger variere.

Billedjustering

Lysstyrke

Indstilling af billedets lysstyrke. Indstil en værdi mellem 0 og 100.

Kontrast

Indstilling af billedkontrasten. Indstil en værdi mellem 0 og 100.

Mætning

Indstilling af billedets mætning. Indstil en værdi mellem 0 og 100.

Farvetone

Indstilling af farvetonen. Indstil en værdi mellem 0 og 100.

Skarphed

Indstilling af billedets skarphed. En højere værdi af skarpheden kan øge billedstøjen. Indstil en værdi mellem 0 og 100.

Indstillinger for eksponering

Eksponeringsmodus

Automatisk eller manuel indstilling eksponeringsparametrene.

Eksponeringstid

Indstilling af den maks. eksponeringstid. Denne indstilling er uafhængig af iris-modus.

Forstærkning

Indstillinger af forstærkningsværdien for videobilledet.

Dag-/nat-skift

Dag-/nat-skift

Dag-/nat-skift Omfatter optionerne automatisk, dag og nat.

Auto

Alt afhængigt af lysforholdene skifter kameraet automatisk mellem dag- og natmodus. Følsomheden kan indstilles mellem 0-7.

Dag

I denne modus sender kameraet kun farvebilleder.

Vær opmærksom på følgende:

Anvend kun denne modus ved konstante lysforhold.

Nat

I denne modus sender kameraet kun sort/hvid-billeder.

Vær opmærksom på følgende:

Anvend kun denne modus ved svagt lys.

Tidsskema

Følsomhed

Indstilling af omstillingstærsklen for det automatiske dag-/natskift (0-7).

En lavere værdi betyder en lavere belysningsstyrke for omstillingen til natmodus.

Omstillingstid

Indstilling af en forsinkelsestid mellem registrering af en nødvendig omstilling og en aktion.

Overbelysningsbeskyttelse

Denne funktion kan reducere overblænding af videobilledet, hvis lys reflekteres fra objekter i nærheden.

Indstillinger for baggrundslys

WDR

Ved hjælp af WDR-funktionen kan kameraet levere klare billeder selv ved dårlige modlysforhold. Hvis der foreligger såvel meget lyse som meget mørke områder i billedområdet, udlignes det samlede lysniveau i hele billedet for at opnå et tydeligt, detaljeret billede.

Brug kontrolboksen til at aktivere eller deaktivere WDR-funktionen.

Indstil et højere Wide Dynamic Level for at forstærke WDR-funktionen.

Hvidbalance

Vælg her de belysningsomgivelser, som kameraet er installeret i.

Du kan vælge følgende optioner: "MWB", "AWB1". "Spærret HB", "Lysstofrør", "Glødelampe", "Lampe med varmt lys", "Naturligt lys".

MWB

Du kan tilpasse hvidbalancen manuelt ved hjælp af følgende værdier.

Spærret HB

Hvidbalancen gennemføres en gang og gemmes.

Andre

Anvend de andre hvidbalance-optioner til tilpasning af funktionen til omgivelseslyset.

Lysstofrør

Tilpasning af hvidbalancen ved belysningsomgivelser med lysstofrør.

Billedforbedring

Digital støjundertrykkelse

Du har mulighed for at aktivere eller deaktivere støjundertrykkelsen (normalmodus).

Støjreduktionsniveau / 2D/3D DNR

Her kan du indstille niveauet for støjundertrykkelsen.

Gråskala

Denne funktion begrænser gråskala-visningens rækkevidde. Dette kan være en fordel ved lyst billedindhold.

Videoindstillinger

Videostandard

Vælg videostandard iht. den aktuelle netfrekvens.

10.3.4.2 OSD-indstillinger

Under dette menupunkt kan du vælge, hvilket dato- og klokkeslætsformat, der skal vises i livebilledet.

Vis navn

Aktivér denne kontrolboks, hvis du ønsker at vise kameranavnet.

Vis dato

Aktivér denne kontrolboks, hvis du ønsker at vise datoen i kamerabilledet.

Vis uge

Aktivér denne kontrolboks, hvis du ønsker at vise ugedagen.

Kameranavn

Her angiver du det kameranavn, der skal vises i billedet.

Tidsformat

Her kan du vælge, om klokkeslættet skal vises i 24- eller 12-timers-format.

Datoformat

Her vælger du formatet for datovisningen.

$$ (D = \text { Dag }; M = \text { Måned }; \mathring {A} = \mathring {A r}) $$

Visningsmodus

Her kan du vælge visningstypen for de viste elementer.

Du har følgende valgmuligheder: "Transparent & blinkende", "Transparent & ikke-blinkende", "Ikke-transparent & blinkende", "Ikke-transparent & ikke-blinkende"

Ved hjælp af privatzoner kan du afskærme visse områder i livevisningen for at forhindre, at disse områder hverken optages eller kan ses på livebilledet. Du kan oprette maks. 4 firkantede privatzoner på videobilledet.

Gør følgende for at oprette en privatzone. Aktivér boksen

"Aktivér privatzone". Vælg knappen "Tegneområde" for at tilføje en privatzone. Nu kan du markere et område på kamerabilledet med musen. Du kan derefter markere 3 andre områder. Med knappen "Ryd alle" kan alle oprettede privatzoner slettes.

Menupunkt Beskrivelse Tilgængelig i modus
Bruger	Administration af brugere	Grundlæggende konfiguration, Avanceret konfiguration
Bekræftelse af RTSP	Indstilling af dato- og klokkeslætsformatet	Avanceret
IP-adressefilter	Filtrering af IP-adresser for at styre adgangen til kameraet	Avanceret konfiguration

konfigura

10.3.5.1 Bruger

Under dette menupunkt kan du tilføje, ændre eller slette brugere.

For at tilføje eller ændre en bruger klikker du på "Tilføj" eller "Ændring".

Herefter vises et nye vindue med data og rettigheder.

Brugernavn

Tildel her det brugernavn, der skal indtastes med henblik på adgang til kameraet

Level

Vælg her en individuel brugertype for bruger-id.

Du kan vælge mellem to forskellige foruddefinerede niveauer: Operatør eller bruger.

Som operatør har du følgende remote-funktioner til rådighed: Livevisning, PTZ-styring, manuel optagelse, afspilning, to-vejs audio, søg i log/forespørg arbejdsstatus.

Som bruger har du følgende remote-funktioner til rådighed: Afspilning, søg i log/forespørg arbejdsstatus.

Aktivér den pågældende kontrolboks for at tilføje yderligere funktioner.

Kodeord

Tildel her det kodeord, som brugeren skal indtaste med henblik på adgang til kameraet.

Bekræft

Bekræft kodeordet ved at indtaste det igen.

10.3.5.2 RTSP-bekræftelse

Med denne funktion kan videostrømmen til livevisningen sikres.

Vælg "Disable" for at deaktivere funktionen. For at aktivere funktionen vælger du "Basic".

Ved at sætte fluebenet aktiveres filterfunktionen.

IP-adressefiltertype

Tilladt: IP-adresserne, der er defineret nedenfor, accepteres til adgang til kameraet.

Forbudt: IP-adresserne, der er defineret nedenfor, blokeres. En IP indtastes i formatet xxx.xxx.xxx.xxx.

10.3.6 Hændelser

Menupunkt Beskrivelse Tilgængelig i modus
Bevægelsesreg.str	Indstilling af bevægelsesregistreringen	Avanceret konfiguration
Sabotagealarm	Indstilling af sabotagealarmen Avanceret	konfiguration
Alarmindgang	Indstilling af alarmindgangen Avanceret	konfiguration
Alarmudgang	Indstilling af alarmudgangen	Avanceret konfiguration

10.3.6.1 Bevægelsesreg.str

Indstillinger for område

Aktivér bevægelsesregistrering ved at klikke på kontrolboksen "Aktivér bevægelsesregistrering".

Med kontrolboksen "Aktivér dynamisk analyse for bevægelse" markeres bevægelser grafisk i preview-billedet og i livebilledet (dynamisk marking afhængigt af bevægelse).

For at vælge et område klikker du på knappen "Tegneområde". Som standard er hele området valgt. For at slette markeringen klikker du på "Ryd alle".

Træk herefter musen hen over det ønskede område. Indstil følsomheden via valgbjælken. For at gemme området klikker du på knappen "Stop tegning".

Højre: lavere følsomhedsniveau

Venstre: højere følsomhedsniveau.

Aktivér tidsplan

For at gemme en tidsplan for bevægelsesstyret optagelse klikker du på "Redigér".

Et nyt vindue åbnes, hvori du kan definere ugedage og klokkeslæt for bevægelsesstyret optagelse.

Vælg en ugedag for den bevægelsesstyrede optagelse. Angiv start- og sluttid for at gemme en bestemt tidsperiode. For at oprette bevægelsesregistrering for hele dagen vælger du starttiden 00:00 og sluttiden 24:00.

For at oprette bevægelsesregistrering for alle ugens dage klikker du på kontrolboksen "Vælg alle". For at kopiere bevægelsesregistreringen over i andre ugedage vælger du ugedagen og klikker på "Copy".

For at gemme ændringerne trykker du på "OK", og for at slette ændringer klikker du på "Afbryd".

Gem de gennemførte indstillinger med "Gem".

Forbindelsesmetode

Indstil her, hvilken handling der skal udføres ved bevægelsesregistrering.

Normal forbindelse

Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion.

FTP-upload: Aktivér denne kontrolboks for at uploade den bevægelsesstyrede optagelse til en FTP-server.

Udløs kanal: Aktivér for at optage bevægelsesregistrering på SD-kort.

Andre forbindelser

Du har mulighed for at aktivere og deaktivere alarmudgangen ved en bevægelsesregistrering.

Vælg "A->1" for at aktivere og deaktivere alarmudgang 1.

Under dette menupunkt kan speeddome konfigureres, således at en sabotagealarm udløses, så snart objektivet bliver afskærmet.

Indstillinger for område

Aktivér sabotagealarmen ved at klikke på kontrolboksen "Aktivér sabotagealarm".

For at vælge et område klikker du på knappen "Tegneområde". Som standard er hele området valgt. For at slette markeringen klikker du på "Ryd alle".

Træk herefter musen hen over det ønskede område. Indstil følsomheden via valgbjælken. For at gemme området klikker du på knappen "Stop tegning".

Højre: lavere følsomhedsniveau

Venstre: højere følsomhedsniveau.

Aktivér tidsplan

For at gemme en tidsplan for sabotagealarmen klikker du på "Redigér".

Et nyt vindue åbnes, hvori du kan definere ugedage og klokkeslæt for aktivering af sabotagealarmen.

Vælg en ugedag for sabotagealarmen. Angiv start- og sluttid for at gemme en bestemt tidsperiode. For at oprette en sabotagealarm for hele dagen vælger du starttiden 00:00 og sluttiden 24:00.

For at oprette en sabotagealarm for alle ugens dage klikker du på kontrolboksen "Vælg alle". For at kopiere sabotagealarmen over i andre ugedage vælger du ugedagen og klikker på "Copy".

For at gemme ændringerne trykker du på "OK", og for at slette ændringer klikker du på "Afbryd".

Forbindelsesmetode

Indstil her, hvilken handling der skal udføres ved en sabotagealarm.

Normal forbindelse

Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion.

Andre forbindelser

Du har mulighed for at aktivere og deaktivere alarmudgangen ved en sabotageregistrering. Vælg "A->1" for at aktivere og deaktivere alarmudgang 1.

Vælg den alarmindgang, som du ønsker at konfigurere.

Alarmnavn

Her kan du tildele den pågældende alarmindgang et navn. Undlad at anvende alarmindgangens nummer og specielle tegn.

Alarmtype

Vælg alarmtypen her. Du kan vælge mellem "NO" (Normally open) og "NC" (Normally closed).

Aktivér tidsplan

For at gemme en tidsplan for en alarmindgang klikker du på "Redigér".

Et nyt vindue åbnes, hvori du kan definere ugedage og klokkeslæt for aktivering af alarmindgangen.

Vælg en ugedag for alarmindgangen. Angiv start- og sluttid for at gemme en bestemt tidsperiode. For at oprette overvågning for hele dagen vælger du starttiden 00:00 og sluttiden 24:00.

For at oprette indstillingerne for alle ugens dage klikker du på kontrolboksen "Vælg alle". For at kopiere indstillingerne over i andre ugedage vælger du ugedagen og klikker på "Copy".

For at gemme ændringerne trykker du på "OK", og for at slette ændringer klikker du på "Afbryd".

Forbindelsesmetode

Indstil her, hvilken handling der skal udføres ved bevægelsesregistrering.

Normal forbindelse

Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion.

FTP-upload: Aktivér denne kontrolboks for at uploade alarmhændelsen til en FTP-server.

Andre forbindelser

Du har mulighed for at aktivere og deaktivere alarmudgangen ved en alarmregistrering.

Vælg "A->1" for at aktivere og deaktivere alarmudgang 1.

Her har du mulighed for at konfigurere begge alarmudgange.

Alarmudgang nr.

Vælg den alarmudgang, som du ønsker at konfigurere.

Alarmnavn

Her kan du tildele den pågældende alarmudgang et navn. Undlad at anvende alarmudgangens nummer og specielle tegn.

Aktivér tidsplan

For at gemme en tidsplan for en alarmudgang klikker du på "Redigér".

Et nyt vindue åbnes, hvori du kan definere ugedage og klokkeslæt for aktivering af alarmudgangen.

Vælg en ugedag for alarmudgangen. Angiv start- og sluttid for at gemme en bestemt tidsperiode. For at oprette overvågning for hele dagen vælger du starttiden 00:00 og sluttiden 24:00.

For at oprette indstillingerne for alle ugens dage klikker du på kontrolboksen "Vælg alle". For at kopiere indstillingerne over i andre ugedage vælger du ugedagen og klikker på "Copy".

For at gemme ændringerne trykker du på "OK", og for at slette ændringer klikker du på "Afbryd".

10.3.8 Lagring

10.3.8.1 Tidsplan

Her kan du konfigurere tids- og hændelsesudløste optagelser for at gemme dem på SD-kortet.

Pre-record

Her indstiller du længden af optagelsen af billeddata inden en hændelse.

Efter-optagelse

Her indstiller du længden af optagelsen af billeddata efter en hændelse.

Overskrivning

Her indstiller du, om optagelserne automatisk skal overskrives, när disken er fuld.

Aktivér optagelsesplan

Aktivér tidsplanen for at gemme den ønskede tidsplan.

For at gemme tidsplanen skal du klikke på "Rediger"; derefter åbnes et nyt vindue.

Vælg nu en ugedag for oprettelse af optagelsen. Angiv start- og sluttid for at gemme en bestemt tidsperiode.

For at oprette overvågning for hele dagen vælger du starttiden 00:00 og sluttiden 24:00.

For at oprette indstillingerne for alle ugens dage klikker du på kontrolboksen "Vælg alle". For at kopiere indstillingerne over i andre ugedage vælger du ugedagen og klikker på "Copy".

Under Record Type vælger du optagelsesmodus for den ønskede tidsperiode. Vælg mellem

følgende optagelsestyper:

Normal: Permanent optagelse

Bevægelsesreg.str: Bevægelsesstyret optagelse

Bev. | Alarm: Bevægelsesstyret eller alarmindgangsstyret optagelse. Kameraet optager enten ved bevægelsesregistrering eller ved udløsning af alarmindgangen.

Bev. & Alarm: Bevægelsesstyret og alarmindgangsstyret optagelse. Kameraet optager kun, når bevægelse og alarmindgangen udløses samtidigt.

Vær opmærksom på, at alarmindgangen kun findes i visse modeller.

For at gemme ændringerne trykker du på "OK", og for at slette ændringer klikker du på "Afbryd".

Bemærk venligst:Når du optager til en MicroSD-drev kun kanal 1 (fiskeøje view) registreres. Disse kan derefter afspilles på afspilningen side af kameraet.

10.3.8.2 Händtering af lagring

Her har du mulighed for at formatere det indsatte microSD-kort og vise egenskaberne.

Du skal formatere SD-kortet inden første brug!

10.3.8.3 NAS

HDD-nr.	Type	Server-adresse	Filsti
1	NAS
2	NAS
3	NAS
4	NAS
5	NAS
6	NAS
7	NAS
8	NAS

Under denne menu kan du oprette NAS-lagringssteder, som derefter kan tilgås i kameraet som drev (HDD) til lagring (kun kanal 1, "fiskeøje").

Server-adresse NAS-drevets IP-adresse

Filsti: NAS-drevets sti

Bemærk venligst:Når du optager til en NAS-drev kun kanal 1 (fiskeøje view) registreres. Disse kan derefter afspilles på afspilningen side af kameraet.

10.3.8.4 Snapshot

Her kan du konfigurere tids- og hændelsesudløste snapshots for at uploade dem til en FTP-server.

Justering

Aktivér justering af snapshot

Aktivér denne funktion for at gemme billeder i bestemte tidsintervaller.

Format

Billedformatet er allerede konfigureret til JPEG.

Opløsning

Indstil billedets opløsning her.

Kvalitet

Vælg kvaliteten for de gemte billeder her.

Interval

Indstil tidsperioden mellem to gemte billeder.

Hændelsesudløst

Aktivér hændelsesudløst snapshot

Aktivér denne funktion for at gemme hændelsesudløste billeder.

Format

Billedformatet er allerede konfigureret til JPEG.

Opløsning

Indstil billedets opløsning her.

Kvalitet

Vælg kvaliteten for de gemte billeder.

Interval

Indstil tidsperioden mellem to gemte billeder her.

Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. beskadigelse af huset.

Hvis det må antages, at drift ikke længere er mulig uden farer, skal produktet tages ud af drift og sikres mod utilsigtet drift.

Det må antages, at drift ikke længere er mulig uden fare, hvis

• Udstyret har synlige skader
- Udstyret ikke længere fungerer

Vær opmærksom på følgende:

Produktet er vedligeholdelsesfrit for dig. Der er ingen dele inde i produktet, som du skal kontrollere eller vedligeholde: Åbn det aldrig.

11.2 Rengøring

Rengør produktet med en ren, tør klud. Ved kraftigere tilsmudsninger kan kluden fugtes let med lunkent vand.

Sørg for, at der ikke kommer væsker ind i udstyret.

Anvend ikke kemiske rengøringsmidler, da disse kan føre til, at husets overflade og skærmen blive beskadiget (misfarvninger).

12. Bortskaffelse

Vigtigt: EU-direktiv 2002/96/EF regulerer den korrekte tilbagetagning, behandling og anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på miljøbeskyttelse skal udstyret efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af det brugte udstyr kan foretages på de respektive officielle indsamlingssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Yderligere enkeltheder om tilbagetagelsen (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af separat indsamling og genanvendelse skånes de naturlige ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og miljø overholdes ved genanvendelse af produktet.

13. Tekniske data

Modelnummer TVIP83900 TVIP86900
Billedoptager	1/3" Progressive Scan CMOS Sensor	1/3" Progressive Scan CMOS Sensor
Kameratype	Dag/nat	Dag/nat
Opløsning	Realtidsmodus: Fiskeøje (2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240) Normalmodus: Fiskeøje (1536x1536), PTZ (800x600, 704x576, 640x480, 320x240), panorama (1600x1200, 1280x720))	Realtidsmodus: Fiskeøje (3072x2048, 2048x2048, 1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240) Normalmodus: Fiskeøje (1280x1280), PTZ (1024x768, 704x576, 640x480, 320x240), panorama (2048x1536, 1920x1080)
Billedelementer (total) 2048x2048 3072x2048
Billedelementer (effektivt) 2048x2048 3072x2048
Dag-/natskift	Elektromekanisk	IR-cut-filter Elektromekanisk
Minimumsbelysning (farve) 0.05 lux 0.05 lux
Minimumbelysning (IR) 0 lux 0 lux
Billedkomprimering H.264, MJPEG H.264, MJPEG
Billedhastighed	Maks. 25 fps	Maks. 25 fps
Antal parallelle streams	5 (normalmodus)	5 (normalmodus)
Regulering til elektronisk shutter	1 ~ 1/10000 sek.	1 ~ 1/10000 sek.
Hvidbalance	ATW, manuel	ATW, manuel
Modlyskompensation	BLC	BLC, WDR
Støjreduktion	2D/3D DNR	2D/3D DNR
Bevægelsesregistrering	Ja	Ja
Billedoverlejring	Dato, kameranavn, privatzone	Dato, kameranavn, privatzone
Alarmindgang (NO/NC)	1	-
Alarmudgang	1	-
Alarmmelding	E-mail / FTP / alarmudgang	E-mail / FTP / alarmudgang
Understøttede browsere	Mozilla Firefox, Safari eller Internet Explorer 6.x og højere	Mozilla Firefox, Safari eller Internet Explorer 6.x og højere
Understøttet software/NVR	ABUS VMS, TVVR35011, TVVR450x1, TVVR600x1	ABUS VMS, TVVR35011, TVVR450x1, TVVR600x1
Netværkstilslutning	RJ-45 Ethernet 10/100 Base-T	RJ-45 Ethernet 10/100 Base-T
Netværksprotokoller	IPv4/IPv6, HTTP, FTP, SMTP, UPnP, DNS, DDNS, NTP, RTSP ,RTP ,TCP ,UDP, DHCP, PPPoE, 802.1X, QoS, SNMPv1, v2, v3	IPv4/IPv6, HTTP, FTP, SMTP, UPnP, DNS, DDNS, NTP, RTSP ,RTP ,TCP ,UDP, DHCP, PPPoE, 802.1X, QoS, SNMPv1, v2, v3
Power over Ethernet	IEEE803.af	IEEE803.af
Spændingsforsyning	12 V DC 12 V DC
Strømforbrug	Maks. 1 A	Maks. 1 A
Driftstemperatur	-10°C – 50°C	-20°C – 55°C
Mål (bxhxd)	72 x 65 x 141 mm	72 x 65 x 141 mm
Certificeringer	CE, RoHS, REACH	CE, RoHS, REACH

14. GPL-licenshenvisninger

Vi gør også her opmærksom på, at netværkovervägningskameraerne TVIP83900 og TVIP86900 bl.a. indeholder open source-software, som udelukkende licenseres under GNU General Public License (GPL). For at sikre en GPL-konform anvendelse af programmerne henviser vi til licensbetingelserne for GPL.

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren.

Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer. Vi forbeholder os retten til at ændre frit og uden forudgående advisering.

PL Nota redakcyjna
