Type de produit	Perceuse filaire
Marque	Skil
Modèle	2350-01
Puissance nominale	550 W
Vitesse à vide	0-2800 tr/min
Mandrin	Mandrin autonome 10 mm (3/8")
Capacité de perçage (acier)	10 mm
Capacité de perçage (bois)	25 mm
Alimentation	230 V ~ 50 Hz
Câble d'alimentation	2 m
Poids	1,4 kg
Dimensions (L x l x h)	25 x 7 x 18 cm
Fonctions principales	Perçage, vissage
Sens de rotation	Gauche/Droite réversible
Variateur de vitesse	Oui, par gâchette électronique
Blocage de broche	Oui, pour changement de foret
Poignée auxiliaire	Non incluse
Niveau sonore	85 dB(A)
Vibrations	< 2,5 m/s²
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas immerger
Sécurité	Double isolation ; arrêt automatique en cas de blocage
Pièces détachées	Charbons moteur, mandrin, interrupteur
Réparabilité	Indice de réparabilité : 8,2/10
Garantie	2 ans

FOIRE AUX QUESTIONS - 2350-01 SKIL

Comment changer le mandrin de la perceuse Skil 2350-01 ?

Pour changer le mandrin, commencez par débrancher l'appareil. Utilisez une clé Allen pour desserrer la vis intérieure (si présente). Tournez ensuite le mandrin dans le sens inverse des aiguilles d'une montre pour le retirer. Le nouveau mandrin se visse à la main. Consultez la notice pour les détails.

Quelle est la puissance de la perceuse Skil 2350-01 ?

La perceuse Skil 2350-01 a une puissance nominale de 550 W, ce qui est adapté pour des travaux de perçage et vissage domestiques.

La perceuse Skil 2350-01 est-elle adaptée pour percer du béton ?

Cette perceuse n'est pas une perceuse à percussion. Pour percer du béton, il est nécessaire d'utiliser un foret à béton et de procéder par à-coups. Pour des résultats optimaux, privilégiez une perceuse à percussion.

Comment inverser le sens de rotation sur la Skil 2350-01 ?

Le sélecteur de sens de rotation se trouve au-dessus de la gâchette. Poussez-le vers la gauche pour la rotation droite (perçage) et vers la droite pour la rotation gauche (dévissage). Ne changez jamais de sens lorsque le moteur tourne.

Quel foret utiliser pour percer du bois avec la Skil 2350-01 ?

Pour le bois, utilisez un foret à bois standard. La capacité maximale de perçage dans le bois est de 25 mm. Commencez par un avant-trou si nécessaire.

La perceuse Skil 2350-01 dispose-t-elle d'un variateur de vitesse ?

Oui, la vitesse est contrôlée par la pression sur la gâchette : une pression légère donne une vitesse lente, une pression plus forte accélère. Cela permet un démarrage précis.

Comment entretenir la perceuse Skil 2350-01 ?

Pour l'entretien, débranchez toujours l'appareil. Nettoyez le boîtier avec un chiffon sec. Vérifiez régulièrement les charbons moteur ; remplacez-les lorsqu'ils sont usés. Graissez le mandrin de temps en temps.

Que faire si la perceuse Skil 2350-01 ne démarre plus ?

Vérifiez d'abord l'alimentation électrique (prise, câble). Si le problème persiste, les charbons moteur peuvent être usés. Ouvrez les porte-charbons et remplacez-les par des neufs. En cas de doute, consultez un professionnel.

Quelle est la capacité de perçage de la Skil 2350-01 dans l'acier ?

La capacité de perçage maximale dans l'acier est de 10 mm. Utilisez un foret à métal et lubrifiez la zone de perçage pour prolonger la durée de vie du foret.

La Skil 2350-01 est-elle livrée avec une poignée auxiliaire ?

Non, la perceuse Skil 2350-01 n'est pas livrée avec une poignée auxiliaire. Pour plus de confort lors de perçages exigeants, vous pouvez en acheter une séparément.

MODE D'EMPLOI 2350-01 SKIL

IMPORTANT : Lire avant usage

Consignes de fonctionnement/sécurité

2350

Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit

1-877-SKIL999 (1-877-754-5999) www.skil.com

Avertissements généraux concernant la sécurité des outils électroportatifs

AVERTISSEMENT

Veuillez lire tous les avertissements et

toutes les consignes de sécurité. Si l'on n'observe pas ces avertissements et ces consignes de sécurité, il existe un risque de choc électrique, d'incendie et/ou de blessures corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil).

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé. Les risques d'accident sont plus élevés quand on travaille dans un endroit encombré ou sombre.

N'utilisez pas d'outils électroportatifs dans des atmosphères explosives, comme par exemple en présence de gaz, de poussières ou de liquides inflammables. Les outils électroportatifs produisent des étincelles qui risquent d'enflammer les poussières ou les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous servez d'un outil électroportatif. Vous risquez une perte de contrôle si on vous distrait.

Sécurité électrique

Les fiches des outils électroportatifs doivent correspondre à la prise. Il ne faut absolument jamais modifier la fiche. N'utilisez pas d'adaptateur de prise avec des outils électroportatifs munis d'une fiche de terre. Le risque de choc électrique est moindre si on utilise une fiche non modifiée sur une prise qui lui correspond.

Évitez tout contact du corps avec des surfaces reliées à la terre tels que tuyaux, radiateurs, gazinières ou réfrigérateurs. Le risque de choc électrique augmente si votre corps est relié à la terre.

N'exposez pas les outils électroportatifs à la pluie ou à l'humidité. Si de l'eau pénètre dans un outil électroportatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez jamais pour transporter l'outil électroportatif, pour le tirer ou pour le débrancher. Éloignez le cordon de la chaleur, des huiles, des arêtes coupantes ou des pièces mobiles. Les cordons abîmés ou emmêlés augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l'extérieur, employez une rallonge conçue pour

l'extérieur. Ces rallonges sont faites pour l'extérieur et réduisent le risque de choc électrique.

S'il est absolument nécessaire d'utiliser l'outil électroportatif dans un endroit humide, utilisez une alimentation protégée par un disjoncteur de fuite de terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit les risques de choc électrique.

Sécurité personnelle

Restez concentré, faites attention à ce que vous faites, et servez-vous de votre bon sens lorsque vous utilisez un outil électroportatif. N'employez pas d'outils électroportatifs quand vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Quand on utilise des outils électroportatifs, il suffit d'un moment d'inattention pour causer des blessures corporelles graves.

Utilisez des équipements de sécurité personnelle. Portez toujours une protection oculaire. Le port d'équipements de sécurité tels que des masques antipoussières, des chaussures de sécurité antidérapantes, des casques de chantier et des protecteurs d'oreilles dans des conditions appropriées réduira le risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous que l'interrupteur est dans la position arrêt (Off) avant de brancher l'outil dans une prise de courant et/ou un bloc-piles, de le ramasser ou de le transporter. Le transport d'un outil électroportatif avec le doigt sur la gâchette ou le

branchement de cet outil quand l'interrupteur est en position de marche (ON) est une invite aux accidents.

Enlevez toutes les clés de réglage avant de mettre l'outil électroportatif en marche. Si on laisse une clé sur une pièce tournante de l'outil électroportatif, il y a risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne assise et un bon équilibre. Ceci vous permettra de mieux maîtriser l'outil électroportatif dans des situations inattendues.

Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ou de bijoux. Attachez les cheveux longs. N'approchez pas les cheveux, les vêtements ou les gants des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d'être happés par les pièces en mouvement.

Si l'outil est muni de dispositifs permettant le raccordement d'un système d'aspiration et de collecte des poussières, assurez-vous que ces dispositifs sont raccordés et utilisés correctement. L'utilisation d'un dépoussièreur peut réduire les dangers associés à l'accumulation de poussière.

Utilisation et entretien des outils électroportatifs

Ne forcez pas sur l'outil électroportatif. Utilisez l'outil électroportatif qui convient à la tâche à effectuer. L'outil qui convient à la tâche fait un

meilleur travail et est plus sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l'outil électroportatif si son interrupteur ne parvient pas à le mettre en marche ou à l'arrêter. Tout outil électroportatif qui ne peut pas être commandé par son interrupteur est dangereux et doit être réparé.

Débranchez la fiche de la prise ou enlevez le bloc-pile de l'outil électroportatif avant tout réglage, changement d'accessoires ou avant de ranger l'outil électroportatif. De telles mesures de sécurité préventive réduisent le risque de démarrage intempestif de l'outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous servez pas hors de portée des enfants et ne permettez pas à des personnes qui ne connaissent pas l'outil électroportatif ou qui ignorent ces consignes de s'en servir. Les outils électroportatifs sont dangereux dans les mains d'utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vérifiez que les pièces mobiles sont alignées correctement et ne coïncent pas. Vérifiez qu'il n'y a pas de pièces cassées ou d'autre circonstance qui risquent d'affecter le fonctionnement de l'outil électroportatif. Si l'outil est abîmé, faites-le réparer avant de l'utiliser. De nombreux accidents sont causés par des outils électroportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres. Les outils coupants entretenus correctement et dotés de bords tranchants affûtés sont moins susceptibles de coincer et sont plus faciles à maîtriser.

Utilisez l'outil électroportatif, les accessoires et les embouts d'outil, etc. conformément à ces instructions, en tenant compte des conditions de travail et des travaux à réaliser. L'emploi d'outils électroportatifs pour des tâches différentes de celles pour lesquelles ils ont été prévus peut résulter en une situation dangereuse.

Utilisation et entretien des outils à piles Rechargez les piles uniquement avec le chargeur spécifié par le fabriquant. Un chargeur qui convient à un type de bloc-piles peut entraîner un risque d'incendie quand il est utilisé avec un autre bloc-piles.

Utilisez des outils électroportatifs uniquement avec les bloc-piles spécifiquement désignés pour eux. L'utilisation de tout autre bloc-piles peut créer un risque de blessures et d'incendie.

Lorsque le bloc-piles n'est pas utilisé, gardez-le à distances d'autres objets métalliques tels que des trombones, des pièces de monnaie, des clés, des clous, des vis ou de tout autre objet métallique pouvant faire une connexion entre une borne et une autre. Court-circuiter les bornes des piles peut causer des brûlures ou un incendie.

Dans des conditions abusives, du liquide peut être éjecté de la pile ; dans un tel cas, évitez tout contact avec ce liquide. Si un contact se produit accidentellement, rincez avec de l'eau. Si le liquide entre en contact avec les yeux, consultez un médecin. Du liquide éjecté de la pile peut causer des irritations ou des brûlures.

Entretien

Faites réparer votre outil électroportatif par un agent de service qualifié n'utilisant que des pièces de rechange identiques. Ceci assure que la sécurité de l'outil électroportatif est préservée.

CONSIGNES DE SÉCURITÉ IMPORTANTES

CONSIGNES DE SÉCURITÉ POUR ÉVITER LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE ET DE BLESSURE

AVERTISSEMENT

Suivez toujours des précautions

élémentaires, notamment les précautions suivantes, comme lorsque vous utilisez tout autre appareilélectrique :

• Lisez toutes les instructions avant d'utiliser la lampe.

• Pour réduire le risque de blessure, il faut une supervision adéquate lorsque cette lampe est utilisée à proximité d'enfants.

• N'utilisez que le chargeur fourni par le fabricant pour recharger la lampe.

• N'utilisez pas la lampe à l'extérieur.
• Pour réduire le risque de choc électrique, n'immergez pas la lampe dans de l'eau ou dans un autre liquide. Ne la placez pas ou ne la rangez pas à un endroit où elle risquerait de tomber ou d'être tirée dans une baignoire ou un lavabo.

Veuillez lire ces consignes attentivement avant d'utiliser la lampe torche, ceci vous permettra de mieux l'utiliser et de maximiser ses performances. Veuillez conserver ces consignes afin de pouvoir vous y référer ultérieurement.

1. Suivez toutes les consignes de fonctionnement et de sécurité fixées au chargeur et à la pile.
2. Utilisez uniquement les blocs-piles Skil avec le numéro de catalogue 2607334076.
3. Ne lavez pas la lampe torche avec de l'eau et ne la gardez pas dans un endroit humide. Si la lampe torche se mouille, séchez-la dès que possible.
4. La lampe torche a une construction robuste. Elle doit, toutefois, être maniée avec précaution.
5. Vérifiez le niveau de charge au moins une fois par mois, surtout si la lampe est utilisée pour des situations d'urgence (dans votre voiture, par exemple). Si l'éclairage semble plus faible, rechargez le bloc-piles.

Instructions de maintenance par l'utilisateur

AVERTISSEMENT

Toutes les réparations, électriques comme

mécaniques, ne doivent être entreprises que par des techniciens qualifiés. Adressez-vous à votre Centre de service usine Skil le plus proche, à une Station-service Skil agréée ou à un autre service de réparation compétent.

AVERTISSEMENT

Ne positionnez pas la tête de la lampe

torche allumée sur des matières inflammables ou combustibles, ou à proximité de telles matières. L'ampoule devient chaude durant l'usage.

AVERTISSEMENT

N'éclaboussez pas de liquides sur l'ampoule

allumée de la lampe torche. Une ampoule chaude peut se briser au contact de liquides plus froids.

Reportez-vous au mode d'emploi de l'outil pour les termes de la limitation de garantie.

CONSERVEZ CES INSTRUCTIONS

CONSIGNES DE SÉCURITÉ POUR TOURNEVIS SANS FIL

Tenez les outils électroportatifs par les surfaces isolées de préhension en exécutant une opération au cours de laquelle les outils de coupe peuvent venir en contact avec les fils cachés. Le contact avec un fil sous tension rendra les pièces métalliques exposées de l'outil sous tension et causera des chocs à l'opérateur.

Utilisez des brides ou d'autres moyens pratiques de brider ou de supporter la pièce sur une plate-forme stable. Tenir la pièce à la main ou contre le corps est instable et risque de résulter en une perte de contrôle.

Ne percez, fixez et ne rentrez pas dans des murs existants ou autres endroits aveugles pouvant abriter des fils électriques. Si cette situation est inévitable, débranchez tous les fusibles ou les disjoncteurs alimentant ce site.

Les outils à piles sont toujours en état de marche. Soyez conscient des dangers éventuels.

Portez toujours des lunettes à coques latérales ou des lunettes de protection en utilisant cet outil.

Fixez l'ouvrage, ne le tenez jamais dans votre main ou sur vos jambes. Le perçage peut vous faire perdre le contrôle de l'ouvrage et vous blesser.

En posant un foret, insérez la tige du foret bien à l'intérieur de la douille. Si le foret n'est pas inséré assez profondément, la prise de la douille sur le foret est réduite et la perte de contrôle est accrue.

Ne faites pas fonctionner la outil en la transportant à vos côtés. Le foret en rotation peut s'emmêler à vos vêtements et vous blesser.

N'utilisez pas de forets et d'accessoires émoussés ou endommagés. Les forets ou accessoires émoussés peuvent gripper fréquemment dans l'ouvrage, causant ainsi une réaction de couple.

AVERTISSEMENT

Les travaux à la machine tel que

ponçage, sciage, meulage, perçage et autres travaux du bâtiment peuvent créer des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de malformation congénitale ou d'autres problèmes reproductifs. Ces produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du ciment et d'autres produits de maçonnerie, et
• L'arsenic et le chrome provenant des bois traités chimiquement.

Le niveau de risque dû à cette exposition varie avec la fréquence de ces types de travaux. Pour réduire l'exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour filtrer les particules microscopiques.

Chargeur de pile

Avant d'utiliser le chargeur de pile, lisez toutes les consignes et tous les marquages d'avertissement sur (1) le chargeur de pile, (2) le bloc-pile et (3) le produit utilisant la pile.

Ne désassemblez pas le chargeur et ne l'utilisez pas s'il a reçu un choc violent, s'il est tombé ou s'il a été endommagé par ailleurs. Remplacez immédiatement les cordons ou les fiches abîmés. Un remontage incorrect ou des dommages peuvent provoquer un incendie ou des secousses électriques.

Ne rechargez pas la pile dans un environnement mouillé ou humide. N'exposez pas le chargeur à la pluie ou la neige. Si le boîtier de la pile est fissuré ou endommagé par ailleurs, ne l'insérez pas dans le chargeur. Il pourrait y avoir un incendie ou un court-circuit de pile.

Chargez le bloc-piles à des températures de plus de 0 degrés C (+32°F) et de moins de 45 degrés C (+113°F). Rangez l'outil et le bloc-piles à des endroits dont la température ne dépasse pas 49 degrés C (+120°F). Ceci est important pour prévenir des dommages considérables aux éléments des piles.

Posez le chargeur sur une surface plate ininflammable et à distance de matériaux inflammables lorsqu'on recharge un bloc-piles. Le chargeur et le bloc-piles s'échauffent pendant la charge. Le coussinet de mousse souple et autres surfaces isolantes empêchent la circulation normale de l'air, ce qui peut provoquer une surchauffe du chargeur et du bloc-piles. S'il y a dégagement de fumée ou si le boîtier fond, débranchez le chargeur immédiatement et n'utilisez ni le chargeur, ni le bloc-piles.

L'utilisation d'un accessoire non recommandé ni vendu par Skil peut causer des risques d'incendie, de chocs électriques ou de lésions corporelles.

Entretien des piles

AVERTISSEMENT

Lorsque les piles ne sont pas dans l'outil ou le

chargeur, gardez-les à l'écart d'objets métalliques. Ainsi, pour éviter un court-circuitage des bornes, NE PLACEZ PAS les piles dans la boîte à outils ou dans la poche avec des clous, des vis, des clés, etc. Ceci peut provoquer un incendie ou des blessures.

NE METTEZ PAS LES PILES AU FEU ET NE LES EXPOSEZ PAS À UNE CHALEUR ÉLEVÉE. Elles peuvent exploser.

Mise au rebut des piles

Ne tentez pas de désassembler le bloc-piles ou d'enlever tout composant faisant saillie des bornes de piles, ce qui peut provoquer un incendie ou des blessures. Avant la mise au rebut, protégez les bornes exposées à l'aide d'un ruban isolant épais pour prévenir le court-circuitage.

Piles lithium-ion

Si le produit est équipé d'une pile lithium-ion, la pile doit être ramassée, recyclée ou mise au rebut d'une manière qui ne soit pas nocive pour l'environnement.

"Le sceau RBRC de recyclage des piles, homologué par l'EPA (Agence pour la protection de l'environnement des États-Unis), qui se trouve sur les piles au lithium-ion

(Li-ion) indique que Robert Bosch Tool Corporation participe volontairement à un programme industriel de ramassage et de recyclage de ces piles au terme de leur vie utile, pourvu qu'elles soient mises hors service aux États-Unis ou au Canada. Le programme du RBRC offre une alternative pratique à la mise des piles au Li-ion usées au rebut ou au ramassage d'ordures municipal, ce qui pourrait être interdit dans votre région.

Veuillez appeler le 1-800-8-BATTERY pour obtenir de plus amples renseignements sur le recyclage des piles au Li-ion et sur les restrictions ou interdictions de mise au rebut qui s'appliquent à votre région ou renvoyez vos piles à un Centre de Service Skil/Bosch/Dremel pour recyclage. La participation de Robert Bosch Tool Corporation à ce programme s'insère dans le contexte de notre engagement à préserver notre environnement et à conserver nos ressources naturelles."

Instructions de retrait de pile

Faire fonctionner le mo teur jusqu'à ce que la pile soit entièrement déchargée avant de tenter de retirer la pile de l'outil.

1. Retirer les six (6) vis du boîtier à l'aide d'un tournevis à lame plate.
2. Retirer le couvercle du boîtier en soulevant vers le haut depuis l'extrémité avant de l'outil.
3. Débrancher les fils conducteurs de la interrupteur.
4. Enrouler un ruban isolant épais autour des bornes de la pile ou enfermer dans un sac en plastique scellable pour prévenir d'éventuels courts-circuits.
5. Mettre la pile au rebut en ayant recours aux autorités locales de ramassage des déchets ou un centre de service Skil.

SYMBOLES

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole	Nom	Désignation/Explication
V	Volts	Tension (potentielle)
A	Ampères	Courant
Hz	Hertz	Fréquence(cycles par seconde)
W	Watt	Puissance
kg	Kilogrammes	Poids
min	Minutes	Temps
s	Secondes	Temps
	Diamètre	Taille des mèches de perceuse, meules, etc.
n_0	Vitesse à vide	Vitesse de rotation,à vide
.../min	Tours ou mouvement alternatif par minute	Tours, coups, vitesse en surface, orbites, etc.,par minute
0	Position d'arrêt	Vitesse zéro, couple zéro ...
1, 2, 3, ...I, II, III,	Réglages du sélecteur	Réglages de vitesse, de couple ou de position. Un nombre plus élevé signifie une vitesse plus grande.
0	Sélecteur variable à l'infini avec arrêt	La vitesse augmente depuis le réglage 0
	Flèche	Action dans la direction de la flèche
	Courant alternatif	Type ou caractéristique du courant
===	Courant continu	Type ou caractéristique du courant
	Courant alternatif ou continu	Type ou caractéristique du courant
	Construction classe II	Désigne des outils construits avec double isolation
	Borne de terre	Borne de mise à la terre
	Symbole d'avertissement	Alerte l'utilisateur aux messages d'avertissement.
	Sceau Li-ion RBRC	Désigne le programme de recyclage des piles Li-ion.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation.

Ce symbole signifie que cet outil est approuvé conformément aux normes canadiennes par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories et qu'il a été homologué selon les normes canadiennes par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon les normes des États-Unis et du Canada

Conforme à

Norme UL 60745-1

Norme UL 60745-2-2

Norme UL 73

Certifié conforme à

Norme CAN/CSA C22.2 N° 60745-1

Norme CSA C22.2 N° 12

DESCRIPTION FONCTIONNELLE ET SPÉCIFICATIONS

AVERTISSEMENT

Les outils à piles sont toujours en état de

marche. Soyez conscient des dangers éventuels.

Tournevis sans fil/Lampe de poche à DEL

45

Numéro de modèle 2350

Tension nominale 4 V== MAX

Régime à vide n0 180/min

Chargeur 2607225503

Temps de Charge 3-6 hr

Capacité de la douille 6 mm

Tailles de vis (5 mm) 3/16 po

46

CONSIGNES DE FONCTIONNEMENT

Le tournevis sans fil/Lampe de poche à DEL modèle 2350 possède un porte-embout magnétique pouvant recevoir tout embout hexagonal de 1/4 po. La capacité bas régime de ce modèle ne constitue pas une lacune. Au contraire, le bas régime signifie un couple élevé et le couple élevé est un avantage très net pour enfoncer efficacement une vis. Le bas régime permet également un plus grand contrôle pour empê cher que la vis ne foire et que la surface de travail soit abîmée.

BOUTON DE MARCHE AVANT/MARCHE ARRIÈRE

Ce bouton vous permet de changer le sens de rotation de l'outil. Pour rotation en sens horaire ou avant, poussez le bouton qui possède une flèche dirigée vers le foret. Pour rotation en sens inverse, poussez le bouton qui a une flèche dirigée en sens opposé au foret. La position marche arrière fournira la rotation en sens anti-horaire nécessaire à la dépose de vis. Pour arrêter dans un sens ou dans l'autre, il vous suffit de relâcher le bouton (Fig. 1).

BOUTON DE MARCHE/ARRÊT DE LA LAMPE DE POCHE

Ce bouton vous permet d'activer la lampe de poche à DEL.

Lorsque vous vous servez de la lampe de poche à DEL, la fonction de vissage est désactivée. La lampe de poche à DEL doit être dans la position désactivée (OFF) pour que le tournevis puisse être activé. À l'inverse, la lampe de poche à DEL sera désactivée pendant le fonctionnement du tournevis. Le tournevis doit être dans la position désactivée (OFF) pour que vous puissiez vous servir de la lampe de poche à DEL.

ÉCLAIRAGE D'APPOINT SITE-LIGHT™

Votre outil est également doté d'une lampe qui s'allume automatiquement quand on appuie sur la gâchette pour améliorer la visibilité pendant l'utilisation (Fig. 1). L'éclairage d'appoint Site-Light™ ne nécessite aucun entretien, il a été conçu pour durer aussi longtemps que votre outil.

CHARGE DE L'OUTIL

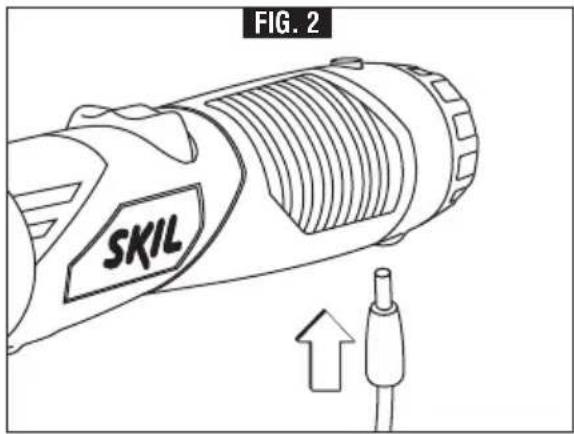

Pour le modèle N° F012235000 : branchez le chargeur dans votre prise de courant standard, puis insérez la fiche du chargeur dans l'outil. (Fig. 2)

L'éclairage Site-Light™ de l'outil clignotera lentement. Ceci indique que la pile reçoit une charge rapide. La charge rapide s'arrêtera automatiquement lorsque la pile est à pleine charge.

Le témoin S'ÉTEINT au terme de la charge rapide.

Après une utilisation normale, la pile nécessite une charge d'environ 3-6 heures pour atteindre sa pleine capacité.

Le témoin a pour but d'indiquer que la pile est en charge rapide. Il n'indique pas le point exact de pleine charge. Le témoin s'éteindra en moins de 3-6 heures si la pile n'était pas entièrement déchargée.

Lorsque la pile est entièrement chargée, débranchez le chargeur (à moins que vous ne chargiez un autre outil).

Lorsque la pile est complètement déchargée, ou si elle est en état de surchauffe, l'éclairage Site-Light™ de l'outil clignotera rapidement. Laissez l'outil revenir à la température ambiante avant de commencer le processus de charge.

INSERTION DES EMBOUTS

Votre outil est muni d'un porte-embout magnétique. Enfoncez simplement l'embout au maximum dans le porte-embout. Pour le retirer, tirez simplement sur l'embout pour le détacher du porte-embout (Fig. 3).

FIXATION À L'AIDE DE VIS

La procédure illustrée à la Fig. 4 vous permettra de fixer des matériaux ensemble à l'aide de votre tournevis sans fil sans dévêtir, fendre ou séparer le matériau.

Détachez ensuite les pièces et percez le deuxième trou du même diamètre que la tige de la vis dans la première pièce ou la pièce supérieure de bois.

En troisième lieu, si une vis à tête plate est employée, fraisez le trou pour mettre la vis de niveau avec la surface. Puis exercez tout simplement une pression uniforme en enfon çant la vis. Le trou de dégagement de la tige de la vis dans la pre mière pièce permet à la tête de la vis de tirer les pièces fermement ensemble.

Fixez d'abord les pièces ensemble à l'aide d'une bride, et percez le premier trou aux 2/3 du diamètre de la vis. Si le matériau est tendre, percez uniquement les 2/3 de la lon gueur voulue. Si le matériau est dur, percez toute la longueur.

ENTRETIEN

Service

AVERTISSEMENT

IL N'EXISTE À

L'INTÉRIEUR AUCUNE

PIÈCE SUSCEPTIBLE D'ÊTRE ENTRE TENUE PAR L'UTILISATEUR. L'entretien préventif exécuté par des personnes non autorisés peut entraîner un positionnement erroné des composants et des fils internes, ce qui peut présenter de graves dangers.

GRAISSAGE DE L'OUTIL

Votre outil Skil a été graissé de manière appropriée et il est prêt à l'usage.

MOTEURS C.C.

Le moteur de votre outil a été conçu pour de nombreuses heures d'utilisation fiable. Pour maintenir l'efficacité maximale du moteur, nous recommandons de l'examiner tous les six mois. Seul un moteur de remplacement Skil authentique, conçu spécialement pour votre outil, doit être utilisé.

Nettoyage

AVERTISSEMENT

Pour éviter les accidents, débranchez

toujours l'outil et/ou le chargeur de la source de courant avant de nettoyer. La façon la plus efficace de nettoyer l'outil est à l'aide d'air sec comprimé. Portez toujours des lunettes de sécurité en nettoyant les outils à l'air comprimé.

Les prises d'air et les leviers de commutation doivent être gardés propres et exempts de corps

étrangers. Ne tentez pas de nettoyer en insérant des objets pointus à travers l'ouverture.

MISE EN GARDE

Certains agents de nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi ceux-ci se trouvent: l'essence, le tétrachlorure de carbone, les dissolvants de nettoyage chlorés, l'ammoniaque ainsi que les détergents domestiques qui en contiennent.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES GRAND PUBLIC SKIL PORTATIFS, DE TABLE ET POUR USAGE INDUSTRIEL HD ET SHD

Robert Bosch Tool Corporation (le « Vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques grand public SKIL portatifs, de table et pour usage industriel HD et SHD seront exempts de vices de matériau ou de façon pendant une période d'un an depuis la date d'achat. Les modèles d'outils électriques grand public SKIL portatifs et de table seront exempts de vices de matériau ou de façon pendant une période de quatre-vingt-dix jours si l'outil est utilisé professionnellement.

LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L'ACHETEUR sous la présente garantie limitée, et dans la mesure où la loi le permet sous toute garantie ou condition implicite qui en découlerait, sera l'obligation de remplacer ou réparer gratuitement les pièces défectueuses en termes de matériau ou de façon, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation ou altération bricolée par quelqu'un d'autre que le Vendeur ou le personnel d'une station-service agréée. En cas de réclamation sous la présente garantie limitée, l'acheteur est tenu de renvoyer l'outil complet en port payé à un centre de service-usine SKIL ou une station-service agréée. Pour trouver les coordonnées de la station-service agréée SKIL la plus proche, veuillez visiter www.skil.com ou téléphoner au 1-877-SKIL-999 (1-877-754-5999).

LA PRÉSENTE GARANTIE NE S'APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIE CIRCULAIRE, MÈCHES DE PERCEUSES, FERS DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE À UNE DURÉE À UN AN À COMPTER DE LA DATE D'ACHAT. COMME CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANADIENNES N'ADMETTENT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S'APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU À L'USAGE DE CE PRODUIT. COMME CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANADIENNES N'ADMETTENT PAS LE PRINCIPE DE LA LIMITATION OU DE L'EXCLUSION DES DOMMAGES INDIRECTS ET SECONDAIRES, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S'APPLICUENT PAS À VOTRE CAS.

CETTE GARANTIE LIMITÉE VOUS DONNE DES DROITS PRÉCIS, ET VOUS POUVEZ ÉGALEMENT AVOIR D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À L'AUTRE AUX ÉTATS-UNIS, D'UNE PROVINCE À L'AUTRE AU CANADA, ET D'UN PAYS À L'AUTRE.

CETTE GARANTIE LIMITÉE S'APPLIQUE UNIQUEMENT AUX OUTILS VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET DANS LE COMMONWEALTH DE PORTO RICO. POUR CONNAÎTRE LA COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR SKIL LOCAL.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.

IMPORTANTE: Leer antes de usar
