2350-01 - Taladro SKIL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Taladro con cable
Marca	Skil
Modelo	2350-01
Potencia nominal	550 W
Velocidad en vacío	0-2800 rpm
Portabrocas	Portabrocas autónomo de 10 mm (3/8")
Capacidad de perforación (acero)	10 mm
Capacidad de perforación (madera)	25 mm
Alimentación	230 V ~ 50 Hz
Cable de alimentación	2 m
Peso	1,4 kg
Dimensiones (L x An x Al)	25 x 7 x 18 cm
Funciones principales	Perforación, atornillado
Sentido de giro	Izquierda/Derecha reversible
Variador de velocidad	Sí, mediante gatillo electrónico
Bloqueo de husillo	Sí, para cambio de broca
Empuñadura auxiliar	No incluida
Nivel sonoro	85 dB(A)
Vibraciones	< 2,5 m/s²
Mantenimiento y limpieza	Desenchufar antes de limpiar; usar un paño seco; no sumergir
Seguridad	Doble aislamiento; parada automática en caso de bloqueo
Piezas de repuesto	Carbones de motor, portabrocas, interruptor
Reparabilidad	Índice de reparabilidad: 8,2/10
Garantía	2 años

Preguntas frecuentes - 2350-01 SKIL

¿Cómo cambiar el portabrocas del taladro Skil 2350-01?

Para cambiar el portabrocas, comience por desenchufar el aparato. Use una llave Allen para aflojar el tornillo interior (si está presente). Luego gire el portabrocas en sentido contrario a las agujas del reloj para retirarlo. El nuevo portabrocas se atornilla a mano. Consulte el manual para más detalles.

¿Cuál es la potencia del taladro Skil 2350-01?

El taladro Skil 2350-01 tiene una potencia nominal de 550 W, lo que es adecuado para trabajos de perforación y atornillado domésticos.

¿Es el taladro Skil 2350-01 adecuado para perforar hormigón?

Este taladro no es un taladro de percusión. Para perforar hormigón, es necesario usar una broca para hormigón y proceder a golpes. Para resultados óptimos, opte por un taladro de percusión.

¿Cómo invertir el sentido de giro en el Skil 2350-01?

El selector de sentido de giro se encuentra encima del gatillo. Empújelo hacia la izquierda para la rotación derecha (perforación) y hacia la derecha para la rotación izquierda (desatornillado). Nunca cambie de sentido mientras el motor esté en marcha.

¿Qué broca usar para perforar madera con el Skil 2350-01?

Para madera, use una broca para madera estándar. La capacidad máxima de perforación en madera es de 25 mm. Comience con un agujero previo si es necesario.

¿El taladro Skil 2350-01 dispone de un variador de velocidad?

Sí, la velocidad se controla mediante la presión sobre el gatillo: una presión ligera da una velocidad lenta, una presión más fuerte acelera. Esto permite un arranque preciso.

¿Cómo mantener el taladro Skil 2350-01?

Para el mantenimiento, siempre desenchufe el aparato. Limpie la carcasa con un paño seco. Revise regularmente los carbones del motor; reemplácelos cuando estén desgastados. Engrase el portabrocas de vez en cuando.

¿Qué hacer si el taladro Skil 2350-01 no arranca?

Primero verifique la alimentación eléctrica (toma, cable). Si el problema persiste, los carbones del motor pueden estar desgastados. Abra los portacarbones y reemplácelos por unos nuevos. En caso de duda, consulte a un profesional.

¿Cuál es la capacidad de perforación del Skil 2350-01 en acero?

La capacidad máxima de perforación en acero es de 10 mm. Use una broca para metal y lubrique la zona de perforación para prolongar la vida útil de la broca.

¿El Skil 2350-01 se entrega con una empuñadura auxiliar?

No, el taladro Skil 2350-01 no se entrega con una empuñadura auxiliar. Para mayor comodidad durante perforaciones exigentes, puede comprar una por separado.

MANUAL DE USUARIO 2350-01 SKIL

Norme CAN/CSA C22.2 N° 60745-2-2

Instrucciones de funcionamiento y seguridad

2350

Llame gratis para obtener información para el consumidor y ubicaciones de servicio

1-877-SKIL999 (1-877-754-5999)

www.skil.com

Advertencias generales de seguridad para herramientas mecánicas

ADVERTENCIA

Lea todas las advertencias de seguridad e

instrucciones. Si no se siguen las advertencias e instrucciones, el resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras invitan a que se produzcan accidentes.

No utilice herramientas mecánicas en atmósferas explosivas, como por ejemplo en presencia de líquidos, gases o polvos inflamables. Las herramientas mecánicas generan chispas que pueden incendiar el polvo o los vapores.

Mantenga alejados a los niños y a las personas que estén presentes mientras esté utilizando una herramienta mecánica. Las distracciones pueden hacerle perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben coincidir con el tomacorriente. No modifique nunca el enchufe de ningún modo. No use enchufes adaptadores con herramientas mecánicas conectadas a tierra (puestas a tierra). Los enchufes no modificados y los tomacorrientes coincidentes reducirán el riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las superficies conectadas o puestas a tierra, tales como tuberías, radiadores, estufas y refrigeradores. Hay un aumento del riesgo de sacudidas eléctricas si el cuerpo del operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia o a condiciones mojadas. La entrada de agua en una herramienta mecánica aumentará el riesgo de que se produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el cordón para transportar la herramienta mecánica, tirar de ella o desenchufarla. Mantenga el cordón alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cordones dañados o enganchados aumentan el riesgo de que se produzcan sacudidas eléctricas.

Cuando utilice una herramienta mecánica en el exterior, use un cordón de extensión adecuado para uso a la intemperie. La utilización de un cordón adecuado para uso a la intemperie reduce el riesgo de que se produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta mecánica en un lugar húmedo, utilice una fuente de energía protegida por un interruptor de circuito accionado por corriente de pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo de sacudidas eléctricas.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando esté utilizando una herramienta mecánica. No use una herramienta mecánica cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción mientras esté utilizando herramientas mecánicas podría causar lesiones corporales graves.

Use equipo de protección personal. Use siempre protección de los ojos. El equipo de protección, como por ejemplo una máscara antipolvo, calzado de seguridad antideslizante, casco o protección de oídos, utilizado para las condiciones apropiadas, reducirá las lesiones corporales.

Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la herramienta a la fuente de energía y / o al paquete de batería, levantar la herramienta o transportarla. Transportar herramientas mecánicas con un dedo en el interruptor o encender herramientas mecánicas que tengan el interruptor en la posición de encendido invita a que se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes de encender la herramienta mecánica. Una llave de tuerca o de ajuste que se deje colocada en una pieza giratoria de la herramienta mecánica podría causar lesiones corporales.

No intente alcanzar demasiado lejos. Mantenga un apoyo de los pies y un equilibrio apropiados en todo momento. Esto permite controlar mejor la herramienta mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni alhajas holgadas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa holgada, las alhajas holgadas o el pelo largo pueden quedar atrapados en las piezas móviles.

Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, asegúrese de que dichas instalaciones estén conectadas y se usen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con el polvo.

Uso y cuidado de las herramientas mecánicas

No fuerce la herramienta mecánica. Use la herramienta mecánica correcta para la aplicación que desee realizar. La herramienta mecánica correcta hará el trabajo mejor y con más seguridad a la capacidad nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no la enciende y apaga. Toda herramienta

mecánica que no se pueda controlar con el interruptor es peligrosa y debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el paquete de batería de la herramienta mecánica antes de hacer cualquier ajuste, cambiar accesorios o almacenar herramientas mecánicas. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera del alcance de los niños y no deje que personas que no estén familiarizadas con la herramienta mecánica o con estas instrucciones utilicen la herramienta. Las herramientas mecánicas son peligrosas en manos de usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe si hay piezas móviles desalineadas o que se atoran, si hay piezas rotas y si existe cualquier otra situación que podría afectar el funcionamiento de la herramienta mecánica. Si la herramienta mecánica está dañada, haga que la reparen antes de usarla. Muchos accidentes son causados por herramientas mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte afiladas y limpias. Es menos probable que las herramientas de corte mantenidas apropiadamente, con bordes de corte afilados, se atoren, y dichas herramientas son más fáciles de controlar.

Utilice la herramienta mecánica, los accesorios, las brocas de la herramienta, etc., de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo que se vaya a realizar. El uso de la herramienta mecánica para operaciones distintas a aquéllas para las que fue diseñada podría causar una situación peligrosa.

Uso y cuidado de las herramientas alimentadas por baterías

Recargue las baterías solamente con el cargador especificado por el fabricante. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se utiliza con otro paquete de batería.

Utilice las herramientas mecánicas solamente con paquetes de batería designados especificamente. El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones e incendio.

Cuando el paquete de batería no se esté usando, manténgalo alejado de otros objetos metálicos, tales como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pueden hacer una conexión de un terminal a otro. Si se cortocircuitan los terminales de la batería uno con otro, se pueden causar quemaduras o un incendio.

En condiciones abusivas, es posible que se eyecte líquido de la batería. Evite el contacto. Si se produce un contacto accidental, enjuáguese con agua. Si el líquido entra en contacto con los

ojos, obtenga además ayuda médica. El líquido que salga eyectado de la batería puede causar irritación o quemaduras.

Servicio de ajustes y reparaciones Haga que su herramienta mecánica reciba servicio de un técnico de reparaciones calificado, utilizando únicamente piezas de repuesto idénticas. Esto asegurará que se mantenga la seguridad de la herramienta mecánica.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

INSTRUCCIONES RELACIONADAS CON RIESGO DE INCENDIO, DESCARGAS ELÉCTRICAS O LESIONES A LAS PERSONAS

ADVERTENCIA

Cuando utilice un electrodoméstico, se

deben tomar siempre precauciones básicas, incluyendo las siguientes:

• Lea todas las instrucciones antes de utilizar el electrodoméstico.

• Para reducir el riesgo de lesiones, es necesaria una supervisión minuciosa cuando se utilice un electrodoméstico cerca de niños.

• Utilice únicamente el cargador suministrado por el fabricante para recargar la unidad.

• No utilice la unidad a la intemperie.
• Para reducir el riesgo de descargas eléctricas, no ponga la unidad en agua u otro líquido. No ponga ni almacene la unidad en un lugar donde se pueda caer a una tina o un lavamanos, ni en un lugar donde se pueda tirar de ella de manera que caiga en una tina o un lavamanos.

Por favor, lea detenidamente estas instrucciones antes de usar la linterna, para utilizarla de manera eficaz y obtener el máximo rendimiento. Por favor, guarde estas instrucciones para referencia futura.

1. Siga todos los procedimientos de utilización y de seguridad que se incluyen con el cargador y la batería.
2. Utilice solamente los paquetes de batería Skil con número de catálogo 2607334076.
3. No lave la linterna con agua ni la tenga en un lugar húmedo. Si la linterna se moja, séquela lo antes posible.
4. La linterna es de construcción sólida. Sin embargo, debe manejarse con cuidado.
5. Compruebe el nivel de carga al menos una vez al mes, especialmente si la linterna se utiliza para propósitos de emergencia (por ejemplo, en el auto). Si parece que la luz pierde intensidad, recargue el paquete de batería.

Instrucciones de mantenimiento por el usuario

ADVERTENCIA

Todas las reparaciones, eléctricas o mecánicas,

deben ser realizadas únicamente por técnicos de reparación capacitados. Póngase en contacto con el Centro de Servicio de Fábrica Skil más cercano, con la Estación de Servicio Skil autorizada más cercana o con otro servicio de reparaciones competente.

ADVERTENCIA

No sitúe la cabeza de la linterna encendida sobre

o cerca de materiales inflamables o combustibles. La bombilla se calienta durante el uso.

ADVERTENCIA

No salpique con líquidos la bombilla de la

linterna encendida. La bombilla caliente puede hacerse pedazos al entrar en contacto con líquidos más fríos.

Consulte el manual de instrucciones de la herramienta para conocer los términos de la Limitación de garantía.

GUARDE ESTAS INSTRUCCIONES

NORMAS DE SEGURIDAD PARA ATORNILLADORES INALÁMBRICOS

Sujete las herramientas mecánicas por las superficies de agarre aisladas cuando realice una operación en la que las herramientas de corte puedan entrar en contacto con cables ocultos. El contacto con un cable que tenga corriente hará que ésta pase a las partes metálicas descubiertas de la herramienta y que el operador reciba sacudidas eléctricas.

Use abrazaderas u otro modo práctico de sujetar y soportar la pieza de trabajo en una plataforma estable. Si se sujeta la pieza de trabajo con la mano o contra el cuerpo, se crea una situación inestable que podría causar pérdida de control.

No tala dre, sujete, ni rompa en paredes existentes u otras áreas ciegas donde puedan haber conexiones eléctricas. Si esta situación es inevitable, desconecte todos los fusibles o interruptores de circuito que suministran energía a este lugar de trabajo.

Las herramientas accionadas por baterías se encuentran siempre en condiciones de funcionamiento. Conozca los posibles peligros.

Use siempre gafas de seguridad o protección de los ojos cuando utilice esta herra mienta.

Fije la pieza de trabajo; no la tenga nunca en la mano ni sobre las piernas. La acción de taladrado puede hacer que pierda el control de la pieza de trabajo y se podrán producir lesiones.

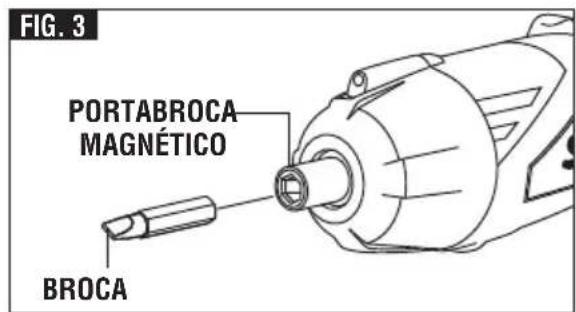

Al instalar una broca, introduzca el cuerpo de la broca bien a fondo en el portaherramienta. Si la broca no se

introduce hasta una profundidad suficiente, se reduce el agarre del portaherramienta sobre la broca y se aumenta la pérdida de control.

No tenga en marcha la herramienta mientras la lleva a su lado. La broca tala dradora que gira puede engarcharse en la ropa y se pueden producir lesiones.

No utilice brocas ni accesorios desafilados o dañados. Las brocas o accesorios desafilados o dañados pueden atascarse frecuentemente en la pieza de trabajo.

ADVERTENCIA

Cierto polvo generado por el lijado, aserrado, amolado y

taladrado mecánicos, y por otras actividades de construcción, contiene agentes químicos que se sabe que causan cáncer, defectos de nacimiento u otros daños sobre la reproducción. Algunos ejemplos de estos agentes químicos son:

• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros productos de mampostería, y
• Arsénico y cromo de madera tratada químicamente. Su riesgo por causa de estas exposiciones varía, dependiendo de con cuánta frecuencia realice este tipo de trabajo. Para reducir su exposición a estos agentes químicos: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo máscaras antipolvo que estén diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas.

Batería/cargador

Antes de utilizar el cargador de baterías, lea todas las instrucciones e indicaciones de precaución que se encuentran en (1) el cargador de baterías, (2) el paquete de baterías y (3) el producto que utiliza baterías.

No desarme el cargador ni lo haga funcionar si ha recibido un golpe brusco, se ha caído o se ha dañado de cualquier modo. Cambie el cordón o los enchufes dañados inmediatamente. El reensamblaje incorrecto o los daños pueden ocasionar sacudidas eléctricas o incendio.

No recargue la batería en un entorno húmedo o mojado. No exponga el cargador a lluvia ni nieve. Si la caja de baterías está agrietada o dañada de algún otro modo, no la introduzca en el cargador. Se puede producir un cortocircuito de las baterías o un incendio.

Cargue el paquete de baterías a temperaturas superiores a +32 grados F (0 grados C) e inferiores a +113 grados F (45 grados C). Guarde la herramienta y el paquete de baterías en lugares donde las temperaturas no superen 120 grados F (49 grados C). Esto es importante para evitar daños graves a los elementos de la batería.

Ponga el cargador sobre superficies planas ininflamables y alejado de materiales inflamables cuando recargue el paquete de baterías. El cargador y el paquete de baterías se calientan durante el proceso de carga. Las alfombras y otras superficies termoaislantes bloquean la circulación adecuada de aire, lo cual puede causar sobrecalentamiento del cargador y del paquete de baterías. Si observa humo o que la carcasa se está

derritiendo, desenchufe inmediatamente el cargador y no utilice el paquete de baterías ni el cargador.

El uso de un accesorio no recomendado ni vendido por Skil puede constituir un peligro de incendio, sacudidas eléctricas o lesiones a las personas.

Cuidado de las baterías

ADVERTENCIA

Cuando las baterías no están en la herra mienta o en el

cargador, manténgalas alejadas de objetos metálicos. Por ejemplo, para evitar que los terminales hagan corto circuito, NO ponga las baterías en una caja de herramientas o en un bolsillo con clavos, tornillos, llaves, etc. Se puede producir un incendio o lesiones.

NO ARROJE LAS BATERIAS AL FUEGO NI LAS EXPONGA AL CALOR INTENSO. Pueden explotar.

Eliminación de las baterías

ADVERTENCIA

No intente desarmar la batería ni quitar ninguno de

los com ponentes que sobresalen de las terminales de la batería. Se pueden producir lesiones o un incendio.

Antes de tirarla, proteja las terminales que están al descubierto con cinta adhesiva aislante gruesa para prevenir cortocircuitos.

Baterías de iones de litio

Si este producto está equipado con una batería de iones de litio, dicha batería debe recogerse, reciclarse o eliminarse de manera segura para el medio ambiente.

"El sello de reciclaje de baterías RBRC certificado por la EPA que se encuentra en la batería de iones de litio (Li-ion) indica que Robert Bosch Tool Corporation está participando voluntariamente en un

programa de la industria para recoger y reciclar estas baterías al final de su vida útil, cuando se retiran de servicio en los Estados Unidos y Canadá. El programa RBRC proporciona una alternativa conveniente a tirar las baterías de Li-ion usadas a la basura o a la corriente municipal de aguas residuales, lo cual quizás sea ilegal en su área.

Tenga la amabilidad de llamar al 1-800-8-BATTERY para obtener información acerca de las prohibiciones/restricciones sobre el reciclaje y la eliminación de baterías de Li-ion en su lugar o devuelva las baterías a un Centro de servicio Skil/Bosch/Dremel para reciclarlas. La participación de Robert Bosch Tool Corporation en este programa es parte de nuestro compromiso hacia preservar nuestro medio ambiente y conservar nuestros recursos naturales."

Instrucciones para sacar la batería

Haga funcionar el motor hasta que la batería esté completamente descargada antes de intentar sacarla de la herramienta.

1. Quite los seis (6) tornillos de la caja protectora con un destornillador de hoja plana.
2. Quite la tapa de la caja protectora levan tándola desde el extremo delantero de la herramienta.
3. Desconecte los cables de conexión de la interruptor.
4. Enrolle cinta aislante extrafuerte alrededor de los terminales de la batería o métalos en una bolsa de plástico sellable para evitar posibles cortocircuitos.
5. Deshágase de la batería a través de las autoridades locales de eliminación de residuos o un Centro de Servicio Skil.

SÍMBOLOS

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo	Nombre	Designación/explicación
V	Voltio	Tensión (potencial)
A	Amperio	Corriente
Hz	Hertzio	Frecuencia(ciclos por segundo)
W	Vatio	Potencia
kg	Kilogramo	Peso
min	Minuto	Tiempo
s	Segundo	Tiempo
	Diámetro	Tamaño de las brocas taladradoras, muelas, etc.
n_0	Velocidad sin carga	Velocidad rotacional sin carga
.../min	Revoluciones o alternación por minuto	Revoluciones, golpes, velocidad de superficie, órbitas, etc., por minuto
0	Posición "off" (apagado)	Velocidad cero, par motor cero...
1, 2, 3, ...I, II, III,	Graduaciones del selector	Graduaciones de velocidad, par motor o posición. Un número más alto significa mayor velocidad
0	Selector infinitamente variable con apagado	La velocidad aumenta des de la graduación de 0
	Flecha	Acción en la dirección de la flecha
	Corriente alterna	Tipo o una característica de corriente

Símbolo	Nombre	Designación/explicación
	Corriente continua	Tipo o una característica de corriente
	Corriente alterna o continua	Tipo o una característica de corriente
	Construcción de clase II	Designa las herramientas deconstrucción con aislamiento doble.
	Terminal de toma de tierra	Terminal de conexión a tierra
	Símbolo de advertencia	Alerta al usuario sobre mensajes de advertencia
	Sello RBRC de Li-ion	Designa el programa de reciclaje de baterías de Li-ion

Este símbolo indica que esta herramienta está catalogada por Underwriters Laboratories.

Este símbolo indica que esta herramienta está catalogada por la Canadian Standards Association.

Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta indicando que cumple las normas canadienses.

Este símbolo indica que esta herramienta está catalogada por Underwriters Laboratories y que Underwriters Laboratories la ha catalogado según las normas canadienses.

Intertek

Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta indicando que cumple con las normas estadounidenses y canadienses.

Cumple con las siguientes normas:

Estándar UL 60745-1

Estándar UL 60745-2-2

Estándar UL 73

Certificado conforme a las siguientes normas:

Estándar CAN/CSA C22.2 No. 60745-1

Estándar CAN/CSA C22.2 No. 60745-2-2

Estándar CSA C22.2 No. 12

DESCRIPCIÓN FUNCIONAL Y ESPECIFICACIONES

ADVERTENCIA

Las herramientas accionadas por baterías se encuentran

siempre en condiciones de funcionamiento.

Conozca los posibles peligros.

Atornillador inalámbrico / Linterna LED

72

Número de modelo 2350

Tensión nominal 4 V === MÁX

Cargador 2607225503

Velocidad sin carga n0 180/min

Tiempo de carga 3-6 h

Capacidad del

portaherramienta 6 mm

Tamaños de tornillo 5 mm) 3/16"

El atornillador inalámbrico/linterna LEDmodelo 2350 de Skil tiene un portabroca magnético que acepta cualquier broca hexagonal de 1/4". La capacidad de RPM baja de este modelo no es una deficiencia. Al contrario, velocidad baja significa par motor alto y el par motor alto es una ventaja adicional definitiva para el atornillado efectivo. La velocidad baja también proporciona más control para evitar dañar las roscas del tornillo y la superficie de trabajo.

BOTON DE AVANCE/INVERSION

Este botón le permite cambiar el sentido de rotación de la herramienta. Para rotación en el sentido de las agujas del reloj o de avance, oprima el botón que tiene una flecha que señala hacia la broca. Para rotación en sentido inverso, oprima el botón que tiene una flecha que señala alejándose de la broca. La posición de inversión proporcionará la rotación en sentido contrario al de las agujas del reloj necesaria para sacar torni llos. Para detener la herramienta en cualquier sentido, simplemente suelte el botón.

BOTÓN DE ENCENDIDO Y APAGADO DE LA LINTERNA Este botón le permite activar la linterna LED.

Cuando se utiliza la linterna LED, la función de atornillador se desactiva. La linterna LED debe estar en la posición de apagado para activar el atornillador. Inversamente, la linterna LED estará desactivada mientras se utiliza el atornillador. El atornillador debe estar en la posición de apagado para que la linterna LED funcione.

LUZ SITE-LIGHT™

La herramienta también está equipada con una luz que se enciende automáticamente cuando se activa el interruptor, para tener mejor visibilidad durante la operación (Fig. 1). La luz Site-Light™ no necesita mantenimiento y se diseñó para durar toda la vida de la herramienta.

CARGA DE LA HERRAMIENTA

Para el No. de modelo F012235400: Enchufe el cargador en un tomacorriente estándar y luego inserte el enchufe del cargador en la herramienta (Fig. 2)

La luz Site-Light™ de la herramienta parpadeará lentamente. Esto indica que la batería está recibiendo una carga rápida. La carga rápida se detendrá automáticamente cuando la batería esté completamente cargada.

Cuando la luz indicadora se apague, la carga rápida se habrá completado.

Después del uso normal, la batería requiere aproximadamente 3-6 horas de tiempo de carga para alcanzar su capacidad completa.

El propósito de la luz es indicar que la batería se está cargando rápidamente. No indica el punto exacto de carga completa. La luz se apagará en menos de 3-6 horas si la batería no estaba completamente descargada.

Cuando la batería esté completamente cargada, desenchufe el cargador (a menos que vaya a cargar otra herramienta).

Cuando la batería esté completamente descargada o esté sobrecalentada, la luz Site-Light™ de la herramienta parpadeará rápidamente. Deje que la herramienta regrese a la temperatura ambiente antes de comenzar el proceso de carga.

COLOCACION DE BROCAS

La herramienta está equipada con un portabroca magnético. Simplemente empuje la broca hacia el interior del portabroca hasta que entre tanto como se posible. Para retirar la broca, simplemente jale la misma hasta separarla del portabroca (Fig. 3).

SUJECION CON TORNILLOS

El procedimiento mostrado en la fig. 4 le permitirá sujetar unos materiales a otros atornillándolos con el atornillador inalámbrico sin desforrar, rajar ni separar el material.

Primero, fije las piezas una a otra y taladre el primer agujero con 2/3 del diámetro del tornillo. Si el material es blando, taladre únicamente 2/3 de la longitud adecuada. Si es duro, taladre la longitud completa.

Segundo, suelte las piezas y taladre el segundo agujero con el mismo diámetro que el cuerpo del

tornillo en la primera pieza, o pieza superior, de madera.

Tercero, si se utiliza un tornillo de cabeza plana, avellane el agujero para hacer que el tornillo quede al ras con la super ficie. Luego, simplemente ejerza una presión uniforme cuan do apriete el tornillo. El agujero de paso del cuerpo del tornillo en la primera pieza permite que la cabeza del tornillo mantenga las piezas unidas firmemente.

MANTENIMIENTO

Servicio

ADVERTENCIA

NO HAY PIEZAS EN EL INTERIOR QUE PUEDAN

SER AJUSTADAS O REPA RA DAS POR EL USUARIO. El mantenimiento preventivo realizado por personal no autorizado puede dar lugar a la colocación incorrecta de cables y componentes internos que podría constituir un peligro serio.

LUBRICACION DE LAS HERRAMIENTAS

Su herramienta Skil ha sido lubricada adecuadamente y está lista para la utilización.

MOTORES D.C.

El motor de la herramienta ha sido diseñado para muchas horas de servicio fiable. Para mantener un rendimiento óptimo del mo tor, recomendamos que éste sea examinado cada seis me ses. Sólo se debe usar un motor de repuesto Skil genuino di se ñado especialmente para la herramienta.

Limpieza

PRECAUCION

Para evitar accidentes,

herramienta y/o el cargador de la fuente de energía antes de la limpieza. La herramienta se puede limpiar más eficazmente con aire comprimido seco. Use gafas de se gu ridad siempre que limpie herramientas con aire comprimido.

Las aberturas de ventilación y las palancas de interruptor deben mantenerse limpias y libres de materias extrañas. No intente lim piar introduciendo objetos puntiagudos a través de las aberturas.

ADVERTENCIA

Ciertos agentes de

limpieza y disolventes

dañan las piezas de plástico. Algunos de es tos son: gasolina, tetracloruro de carbono, disolventes de limpie za clorados, amoníaco y detergentes domésticos que contienen amoníaco.

GARANTÍA LIMITADA PARA HERRAMIENTAS MECÁNICAS PORTÁTILES DE CONSUMO, DE BANCO Y DE SERVICIO PESADO HD y SHD DE SKIL

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles de consumo, de banco y de servicio pesado HD y SHD de SKIL estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. Los modelos de herramientas mecánicas de banco y portátiles de consumo de SKIL estarán libres de defectos de material o de fabricación durante un período de noventa días si la herramienta se emplea para uso profesional.

LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto completo, con el transporte prepagado, a cualquier Centro de servicio de fábrica SKIL o Estación de servicio SKIL autorizada. Para localizar Estaciones de servicio autorizadas de herramientas mecánicas SKIL, sírvase visitar www.skil.com o llame al 1-877-SKIL-999 (1-877-754-5999).

ESTA GARANTÍA LIMITADA NO SE APLICA A ARTÍCULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVÉN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTÍCULOS RELACIONADOS.

TODAS LAS GARANTÍAS IMPLÍCITAS TENDRÁN UNA DURACIÓN LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITÀ, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO DE NINGÚN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A RESPONSABILIDAD POR PÉRDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACIÓN DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN O

EXCLUSIÓN ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED. ESTA GARANTÍA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TAMBIÉN TENGA OTROS DERECHOS QUE VARIÁN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADÁ Y DE PAÍS EN PAÍS. ESTA GARANTÍA LIMITADA SE APLICA SÓLO A LOS PRODUCTOS VENDIDOS EN LOS ESTADOS UNIDOS DE AMÉRICA, CANADÁ Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTÍA EN OTROS PAÍSES, PÓNGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE SKIL.

Elimportado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de México, C.P. 50070, Tel. [phone]
