Type de produit	Perceuse filaire
Marque	Skil
Modèle	3320-01
Alimentation	Électrique sur secteur (220-240 V)
Puissance	550 W
Vitesse à vide	0-2600 tr/min
Mandrin	Mandrin auto-serrant 10 mm (3/8")
Capacité de perçage (acier)	10 mm
Capacité de perçage (bois)	25 mm
Poids	1,3 kg
Longueur du câble	2 m
Niveau sonore	86 dB(A)
Vibrations	3,5 m/s²
Fonctions principales	Perçage, vissage, variateur de vitesse, marche avant/arrière
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants
Sécurité	Double isolation, gâchette de sécurité
Pièces détachées et réparabilité	Balais charbons remplaçables, mandrin interchangeable
Informations générales	Notice d'utilisation incluse

FOIRE AUX QUESTIONS - 3320-01 SKIL

Comment changer le mandrin de la perceuse Skil 3320-01 ?

Pour changer le mandrin, desserrez la vis de fixation située à l'intérieur du mandrin (pas à gauche). Retirez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Installez le nouveau mandrin et serrez la vis.

Quelle est la puissance de la perceuse Skil 3320-01 ?

La perceuse Skil 3320-01 a une puissance de 550 W.

Comment régler la vitesse de perçage ?

Utilisez le variateur de vitesse intégré à la gâchette. Une pression légère donne une vitesse lente, une pression plus forte augmente la vitesse. Pour les matériaux durs, utilisez une vitesse lente.

La perceuse Skil 3320-01 est-elle adaptée au vissage ?

Oui, elle dispose d'une fonction marche avant/arrière et d'un variateur de vitesse, ce qui la rend adaptée au vissage. Utilisez un embout de vissage approprié.

Que faire si la perceuse ne démarre pas ?

Vérifiez d'abord que la prise est correctement branchée et que le câble n'est pas endommagé. Assurez-vous que la gâchette n'est pas bloquée. Si le problème persiste, les balais de charbon peuvent être usés ; remplacez-les.

Comment entretenir la perceuse Skil 3320-01 ?

Nettoyez régulièrement le boîtier avec un chiffon sec. N'utilisez pas de solvants. Vérifiez périodiquement les balais de charbon et remplacez-les s'ils sont usés. Graissez le mandrin si nécessaire.

Quel est le diamètre maximal de perçage dans l'acier ?

Le diamètre maximal de perçage dans l'acier est de 10 mm.

La perceuse possède-t-elle une fonction de perçage à percussion ?

Non, la Skil 3320-01 n'est pas une perceuse à percussion. Elle est conçue pour le perçage standard et le vissage.

Comment inverser le sens de rotation ?

Utilisez le sélecteur de sens de rotation situé au-dessus de la gâchette. Poussez-le vers la gauche pour la marche avant (perçage), vers la droite pour la marche arrière (dévissage).

Où trouver des pièces détachées pour la Skil 3320-01 ?

Vous pouvez trouver des pièces détachées comme les balais de charbon, le mandrin et le câble d'alimentation auprès du service client Skil ou de revendeurs agréés. Référez-vous à la notice pour les numéros de pièces.

MODE D'EMPLOI 3320-01 SKIL

Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit

Consignes générales de sécurité

AVERTISSEMENT

LISEZ TOUTES LES CONSIGNES. Le non-respect des consignes de sécurité indiquées ci-dessous et d'autres précautions de sécurité de base peut entraîner des blessures corporelles graves.

Lieu de travail

GARDEZ LES ENFANTS À UNE DISTANCE APPROPRIÉE

Ne laissez pas les visiteurs entrer en contact avec un outil ou un fil de rallonge. Tous les visiteurs doivent être gardés à une distance suffisante du lieu de travail pour garantir leur sécurité.

MAINTENEZ LE LIEU DE TRAVAIL PROPRE

Les zones et tables encombrées augmentent les risques d'accidents.

ASSUREZ LA SÉCURITÉ DES ENFANTS DANS L'ATELIER

Utilisez des cadenas et/ou des coupe-circuits, ou retirez les clés de mise en marche.

ÉVITEZ LES ENVIRONNEMENTS DANGEREUX

N'utilisez pas les outils dans des endroits humides. Gardez la zone de travail bien éclairée. N'exposez pas les outils électriques à la pluie. N'utilisez pas l'outil en présence de liquides ou de gaz inflammables.

Sécurité personnelle

CONNAISSEZ VOTRE OUTIL ÉLECTRIQUE

Lisez et comprenez le mode d'emploi et les étiquettes apposées sur l'outil. Apprenez son application et ses limitations, ainsi que les risques spécifiques possibles associés à l'emploi de cet outil.

NE VOUS PENCHEZ PAS EXCESSIVEMENT

Maintenez toujours une bonne assise pour ne pas risquer de perdre l'équilibre.

RESTEZ ALERTE

Faites attention à ce que vous faites. Faites preuve de bon sens. N'utilisez pas cet outil lorsque vous êtes fatigué. Ne vous en servez pas après avoir consommé de l'alcool ou lorsque vous prenez des médicaments altérant votre état mental.

PORTEZ DES VÊTEMENTS APPROPRIÉS

Ne portez pas de vêtements lâches, de gants, de cravate, de bagues, de bracelets ou d'autres bijoux qui risqueraient d'être attrapés dans des pièces en mouvement. Il est recommandé de porter des chaussures à semelle antidérapante. Couvrez-vous les cheveux si vous avez les cheveux longs.

UTILISEZ TOUJOURS DES LUNETTES DE SÉCURITÉ

Utilisez aussi un masque facial ou un masque antipoussières si l'opération de coupe produit de la sciure, et portez des bouche-oreilles en cas d'utilisation prolongée. Les lunettes ordinaires n'ont que des lentilles à l'épreuve des chocs – elles NE sauraient remplacer des lunettes de sécurité.

PROTECTION CONTRE LES CHOCS ÉLECTRIQUES

Empêchez tout contact de quelconques parties de votre corps avec des surfaces mises à la terre – par exemple : tuyaux, radiateurs, cuisinière électrique, enceinte de réfrigérateur.

DÉBRANCHEZ LES OUTILS DE LA SOURCE D'ALIMENTATION ÉLECTRIQUE

Lorsque l'outil n'est pas utilisé, avant une opération d'entretien, lors du changement de lames, de mèches, de couteaux, etc.

LAISSEZ LES DISPOSITIFS DE PROTECTION À LEUR PLACE

En bon ordre de fonctionnement, et bien ajustés et alignés

RETIREZ LES CLÉS ET CLAVETTES DE RÉGLAGE

Lorsque l'outil n'est pas utilisé, avant une opération d'entretien, lors du changement de lames, de mèches, de couteaux, etc.

DIMINUEZ LE RISQUE DE MISE EN MARCHE ACCIDENTELLE

Assurez-vous que l'interrupteur est dans la position hors tension (« OFF ») avant de brancher l'outil.

METTEZ TOUS LES OUTILS À LA TERRE

Cet outil est muni d'un cordon à trois conducteurs agréé et d'une fiche de mise à la terre de type à trois broches qui sont compatibles avec la prise de mise à la terre du type approprié. Le con ducteur vert du cordon est le fil de mise à la terre. Ne connectez jamais le fil vert à une borne sous tension.

NE MONTEZ JAMAIS SUR L'OUTIL OU SUR SON SUPPORT

Vous risqueriez une blessure grave si l'outil basculait ou en cas de contact accidentel avec l'outil. Ne placez pas de matériaux sur l'outil ou à proximité de celui-ci de telle manière qu'il pourrait être nécessaire de monter sur l'outil ou sur son support pour les atteindre.

INSPECTEZ LES PIÈCES ENDOMMAGÉES LE CAS ÉCHÉANT

Avant de continuer à utiliser l'outil, inspectez attentivement tout dispositif de protection ou autre élément endommagé pour vous assurer qu'il fonctionne correctement et joue le rôle qu'il est censé jouer. Vérifiez l'alignement des pièces mobiles, les mécanismes de montage et tous les autres problèmes éventuels qui pourraient affecter le fonctionnement. Il faut remplacer tout dispositif de protection ou autre élément endommagé comme il se doit.

AVERTISSEMENT

Il ne faut demander qu'à des réparateurs ayant reçu la formation nécessaire

d'effectuer des réparations, qu'elles soient électriques ou mécaniques. Contactez le Centre de service usine Skil, un Centre de service après-vente agréé ou un autre service de réparation qualifié.

AVERTISSEMENT

N'utilisez que des pièces de rechange Skil ; l'emploi de pièces différentes risquerait

d'être dangereux.

AVERTISSEMENT

L'utilisation d'accessoires quelconques qui ne figurent pas dans le catalogue Skil

actuel risquerait d'être dangereuse.

« CONSERVEZ CES CONSIGNES »

Consignes de sécurité additionnelles

Emploi de l'outil

NE FORCEZ PAS L'OUTIL

L'outil fonctionnera mieux et de façon moins dangereuse à la vitesse pour laquelle il a été conçu.

UTILISEZ L'OUTIL QUI CONVIENT

Ne forcez pas un petit outil ou accessoire pour faire le travail d'un outil plus robuste. N'utilisez pas d'outils à des fins pour lesquelles ils n'ont pas été conçus – par exemple, n'utilisez pas de scie circulaire pour couper des branches d'arbres ou des bûches.

ASSUJETTISSEZ L'OUVRAGE

Utilisez des brides ou des étaux pour maintenir l'ouvrage en place. C'est plus sûr que d'utiliser vos mains, et cela vous permet de vous servir de vos deux mains pour utiliser l'outil.

NE LAISSEZ JAMAIS UN OUTIL EN MARCHE SANS SURVEILLANCE

Mettez l'outil hors tension. Ne vous en éloignez pas avant qu'il se soit complètement arrêté.

Entretien de l'outil

N'ALTÉREZ PAS L'OUTIL ET UTILISEZ-LE CONFORMÉMENT AUX INSTRUCTIONS

Ces outils sont construits avec une grande précision. Toute altération ou modification non spécifiée constitue une utilisation non conforme qui risquerait de causer des conditions dangereuses.

ÉVITEZ D'UTILISER DANS UN ENVIRONNEMENT GAZEUX

N'utilisez pas d'outils électriques dans une atmosphère gazeuse ou explosive. Les moteurs associés à ces outils produisent généralement des étincelles qui risqueraient de causer des conditions dangereuses.

ENTRETENEZ SOIGNEUSEMENT LES OUTILS

Gardez les outils bien aiguisés et propres pour obtenir le meilleur rendement et réduire les dangers. Suivez les instructions pour lubrifier et changer les accessoires. Inspectez périodiquement les cordons électriques des outils et, s'ils sont endommagés, faites-les réparer par un service de réparation agréé. Inspectez périodiquement les fils de rallonge et remplacez-les s'ils sont endommagés. Maintenez les poignées sèches et propres, et assurez-vous qu'il n'y a pas de taches d'huile ou de graisse.

AVERTISSEMENT

Avant de brancher l'outil dans une source d'alimentation électrique (prise de courant, connecteur de prolongation, etc.), assurez-vous que la tension fournie est la même que celle qui est indiquée sur la plaque signalétique de l'outil. Une source d'alimentation électrique ayant une tension supérieure à celle qui est spécifiée pour l'outil pourrait causer des blessures graves à l'utilisateur, ainsi que des dommages à l'outil. Si vous avez le moindre doute, NE BRANCHEZ PAS L'OUTIL. L'utilisation d'une source d'alimentation électrique ayant une tension inférieure à celle de la plaque signalétique est mauvaise pour le moteur.

? AVERTISSEMENT

Pour votre propre sécurité, n'utilisez pas votre perceuse à colonne avant qu'elle ne soit complètement assemblée et installée conformément aux instructions ... et avant d'avoir lu et compris ce qui suit :

1. Consignes de sécurité .....21-24
2. Spécifications du moteur .....2 5
3. Connaissance élémentaire de votre perceuse à colonne . .2 8
4. Assemblage et réglages .....29-36
5. Fonctionnement .....36-38
6. Entretien de votre perceuse à colonne .....39

7. STABILITÉ DE LA PERCEUSE À COLONNE

Si la perceuse à colonne a la moindre tendance à pencher ou à bouger pendant l'emploi, boulonnez-la sur le dessus de l'établi ou sur un morceau de contreplaqué pour usage extérieur de 3/4 po d'épaisseur qui soit assez grand pour stabiliser la perceuse à colonne. Boulonnez le contreplaqué en dessous de la base de telle sorte qu'il s'étende au-delà des côtés de la base. N'UTILISEZ PAS DE PANNEAUX DE LAMBRIS OU DE MATÉRIAUX SIMILAIRES car ils risqueraient de se casser soudainement. Si l'ouvrage est trop grand pour pouvoir être supporté facilement d'une main, il faut ajouter un support auxiliaire.

8. LIEU D'INSTALLATION

Utilisez la perceuse à colonne dans un endroit bien éclairé et sur une surface de niveau, propre et suffisamment lisse pour réduire le risque de trébucher et de tomber. Utilisez-la à des endroits où ni l'opérateur, ni l'observateur occasionnel ne sera forcé de se trouver à un endroit où un choc en retour est possible.

1. PROTECTION : yeux, mains, oreilles et corps.

! AVERTISSEMENT

POUR NE PAS RISQUER D'ÊTRE HAPPÉ PAR L'OUTIL EN MOUVEMENT –

NE PORTEZ PAS : de gants lâches

de cravate

de vêtements lâches

de bijoux

FAITES CECI : ATTACHEZ VOS CHEVEUX LONGS

DERRIÈRE VÔTRE DOS

REMONTEZ VOS MANCHES LONGUESAU-DESSUS DU COUDE

a. Si un élément quelconque de votre perceuse à colonne est absent, fonctionne mal ou a été endommagé ou cassé ... comme l'interrupteur du moteur ou une autre commande affectant le fonctionnement, un mécanisme de sécurité ou le cordon d'alimentation ... cessez immédiatement de vous servir de la scie jusqu'à ce que l'élément en question ait été réparé de façon appropriée ou remplacé.
b. Ne placez jamais les doigts dans une position telle qu'ils risqueraient d'entrer en contact avec la mèche de la perceuse ou un autre outil de coupe au cas où l'ouvrage changeait de trajectoire de façon inattendue ou si votre main glissait.

Consignes de sécurité additionnelles

c. Pour éviter tout risque de blessure pouvant être causé par des pièces éjectées par le ressort, suivez les instructions exactement comme cela est indiqué et montré sous la rubrique « RESSORT DE RAPPEL DE LA BROCHE » à la page 34.
d. Pour éviter que l'ouvrage ne soit arraché de vos mains, ne tourne sur lui-même sur la table, ne fracasse l'outil ou ne soit éjecté de la table, supportez toujours votre ouvrage de façon qu'il ne risque pas de bouger ou de coincer l'outil.

• Positionnez toujours un morceau de « matériau d'appoint » (utilisé en dessous de l'ouvrage) pour être en contact avec le côté gauche de la colonne.
• Chaque fois que cela est possible, positionnez l'ouvrage de façon qu'il soit en contact avec le côté gauche de la colonne – s'il est court ou si la table est inclinée, assujettissez-le solidement sur la table. Utilisez les fentes de la table ou le rebord de fixation autour du bord extérieur de la table.
• Lorsque vous utilisez un étau pour perceuse à colonne, attachez-le toujours à la table.
• Ne faites jamais de travail à « main libre » (c. à d., en tenant un ouvrage à la main plutôt que de le poser sur la table pour le supporter), sauf pour polir.
• Verrouillez solidement le support de la table et de la tête avec la colonne, ainsi que la table avec le support de la table, avant de mettre la perceuse à colonne en marche.
• Ne déplacez jamais le support de la table et de la tête pendant que l'outil est en fonctionnement.
• Avant de commencer l'opération, actionnez l'interrupteur du moteur pour vous assurer que la mèche de la perceuse ou un autre outil de coupe ne tremble pas ou de ne cause pas de vibrations.
• Si un ouvrage est en porte-à-faux au-dessus de la table de telle sorte qu'il tombera ou basculera s'il cesse d'être maintenu en place, assujettissez-le à la table au moyen d'une bride de fixation ou fournissez un support auxiliaire.
• Utilisez des appareils d'appoint pour des opérations hors du commun afin de tenir, guider et positionner adéquatement l'ouvrage.
• Utilisez la VITESSE DE BROCHE recommandée pour l'opération en cours et en fonction du matériau de l'ouvrage – consultez le panneau situé à l'intérieur du cache des poulies pour apprendre des informations sur le perçage ; pour les accessoires, référez-vous aux instructions accompagnant les accessoires concernés.
  e. Ne grimpez jamais sur la table de la perceuse à colonne ; elle risquerait de se casser ou de faire tomber l'ensemble de la perceuse à colonne vers vous.
  f. Mettez l'interrupteur du moteur en position d'arrêt (« OFF ») et débranchez le cordon de la prise de courant quand l'outil n'est pas utilisé.
  g. Pour ne pas risquer d'être blessé par la projection d'un ouvrage ou par un contact avec l'outil, n'effectuez PAS d'opérations de configuration, d'assemblage ou de montage sur la table pendant que l'outil de coupe est en train de tourner.
  h. Assujettissez l'ouvrage avec une bride de fixation ou placez-le solidement contre la colonne afin de rendre toute rotation de l'ouvrage impossible.

i. Avant de commencer l'opération, assurez-vous que la clé du mandrin a été retirée du mandrin et que la tête du moteur et la table sont verrouillées en place.
j. Gardez le cache des poulies fermé lorsque vous n'êtes pas en train de réaliser des réglages de la courroie.
k. N'exposez pas l'outil à la pluie et ne l'utilisez pas dans des endroits très humides.

10. N'UTILISEZ QUE DES ACCESSOIRES CONÇUS POUR CETTE PERCEUSE À COLONNE AFIN DE NE PAS RISQUER DES BLESSURES GRAVES RÉSULTANT DE LA PROJECTION D'OUVRAGES OU DE PARTIES BRISÉES DE TELS OUVRAGES.

a. LORSQUE VOUS COUPEZ DES TROUS DE GRAND DIAMÈTRE : assujettissez fermement l'ouvrage à la table au moyen de brides de fixation. Sans cela, l'outil de coupe risque de s'accrocher et de tourner à vide à grande vitesse. N'utilisez que des scies emporte-pièce monobloc du type à cloche. N'utilisez PAS d'outils de coupe du type trépan ou de scie emporte-pièce se composant de multiples éléments car ces instruments risqueraient de se déséquilibrer ou de se désagréger pendant leur utilisation.
b. Il ne faut JAMAIS utiliser de ponceuses à tambour sur cette perceuse à colonne à une vitesse supérieure à la vitesse nominale de la ponceuse à tambour.
c. Il ne faut pas installer ou utiliser de mèches de perceuse d'une longueur de plus de 7 po (17,8 cm) ou s'étendant de plus de 6 po (15,2 cm) en dessous des mâchoires du mandrin. De telles mèches risqueraient de se cintrer soudainement vers l'extérieur ou de se briser.
d. N'utilisez pas d'outils à roue-hélice métallique, de fers de toupie, d'outils de type pignon, de scies pour coupes circulaires (trépans) ou de raboteuses rotatives sur cette perceuse à colonne.
e. Utilisez à la vitesse recommandée pour les accessoires de perçage et en fonction du matériau de l'ouvrage.

f. La vitesse nominale des accessoires doit être au moins égale à la vitesse de la broche de la perceuse à colonne. Cette perceuse à colonne a cinq réglages de vitesse pour la broche. Vérifiez le réglage de vitesse de la broche de la perceuse à colonne en consultant le tableau de vitesse des poulies situé à l'intérieur du logement des poulies. Assurez-vous que l'accessoire utilisé a une vitesse nominale plus élevée que le réglage actuel de la vitesse de la broche de la perceuse à colonne. Les accessoires fonctionnant à une vitesse supérieure à leur vitesse normale risquent de se détacher soudainement et de causer des blessures.

11. SENS D'AVANCÉE DE L'OUVRAGE POUR LE PONÇAGE AVEC UNE PONCEUSE À TAMBOUR

AVERTISSEMENT

Faites avancer l'ouvrage à contresens de la rotation dans un tambour de ponçage ou

un autre accessoire approuvé.

AVERTISSEMENT

Un choc en retour se produit lorsque l'ouvrage se coince soudainement sur le

bord coupant de l'outil et quand l'ouvrage est alors éjecté par l'outil de coupe dans le sens de la rotation de l'outil. Ceci peut causer des blessures graves.

Consignes de sécurité additionnelles

1. NOTEZ ET RESPECTEZ LES AVERTISSEMENTS RELATIFS À LA SÉCURITÉ ET LES INSTRUCTIONS QUI FIGURENT SUR LE PANNEAU DU CÔTÉ DROIT DE LA TÊTE DE LA PERCEUSE À COLONNE :

AVERTISSEMENT

Pour votre propre sécurité – Lisez et comprenez le mode

d'emploi avant de vous servir de la perceuse à colonne.

Portez des lunettes de sécurité ou des lunettes étanches.

Ne portez pas de gants ou vêtements lâches, de gravale. Attachez les cheveux longs
derrière la tête.
Fixez l'ouvrage avec une bride ou calez-le contre la colonne pour l'empêcher de tourner.
Utilisez la vitesse recommandée pour l'accessoire de percane en fonction du matériau de l'ouvrane
N'utilisez que des accessoires recommandés
Avant de commencer à percer, assurez-vous que la clé du mandrin a bien été retirée du
Avant de comminérer a percer, assurez-vous que la cie du mandam a bien été rem mendrin et rue le moteur. Le tête et le table sont bien verrevillée en place
mandrin et que le moteur, la tête et la table sont bien verrounnes en place.
▲ Gardez le cache de la poulie terme si vous n'êtes pas en train d'ajuster la courrole.
Débranchez la perceuse à colonne avant de changer de mèche ou d'accessoire, ou d'effectuer un
réglage ou une réparation
N'exposez pas la perceuse à la pluie et ne l'utilisez pas dans des endroits humides.

1. CETTE PERCEUSE À COLONNE A 5 VITESSES : 570 TR/MN, 900 TR/MN, 1 390 TR/MN, 2 050 TR/MN ET 3 050 TR/MN. Voir

à l'intérieur du dispositif de protection pour trouver des instructions quant au placement spécifique de la courroie sur les poulies.

1. LA SÉCURITÉ AVANT TOUT

LA SÉCURITÉ EST UNE COMBINAISON DE BON SENS DE L'OPÉRATEUR ET DE VIVACITÉ D'ESPRIT À TOUT MOMENT PENDANT QUE LA PERCEUSE A COLONNE EST EN TRAIN DE FONCTIONNER.

! AVERTISSEMENT

Il faut toujours rester vigilant, même si, au bout d'un certain temps, le fait d'avoir

utilisé souvent votre perceuse à colonne risque de vous faire croire qu'il n'existe aucun danger. Souvenez-vous toujours qu'une seconde d'inattention est suffisante pour causer une blessure grave.

Le fonctionnement de tout outil électrique risque de causer la projection de corps étrangers dans les yeux, ce qui peut entraîner des lésions graves des yeux. Portez toujours des lunettes de sécurité conformes à la norme ANSI Z87.1

(illustrée sur l'emballage) avant de commencer à travailler avec l'outil.

! AVERTISSEMENT

Certaines poussières créées par des opérations de ponçage, de sciage, de-age et d'autres activités de constructioniques contiennent des produits chimiques ne causant des cancers, des malforma - et d'autres problèmes affectant la repro-les exemples de tels produits chimiques :

• Le plomb de peintures à base de plomb,
• La silice cristalline de briques et de ciment, ainsi que d'autres produits de maçonnerie, et
• L'arsenic et le chrome de bois d'œuvre ayant subi un traitement chimique.

Votre risque résultant de telles expositions est variable, selon la fréquence de votre exposition. Pour réduire votre exposition à de tels produits chimiques : travaillez dans un endroit bien ventilé et en portant un matériel de sécurité agréé, comme un masque antipoussières qui est conçu spécialement pour filtrer les particules microscopiques.

Consignes de sécurité relatives aux rayons laser

! AVERTISSEMENT

Pour réduire le risque de blessures :

1. Ne regardez pas directement la source du rayon laser. Vous risquez de subir des dommages aux yeux si vous regardez délibérément la source du rayon laser.
2. Le rayon laser utilisé dans ce système est un laser de Classe II de 1 mW avec des longueurs d'ondes maximales de 650 nm. ÉVITEZ TOUTE EXPOSITION DIRECTE DES YEUX.
3. Le laser doit être utilisé et entretenu conformément aux instructions du fabricant :
4. Ne pointez jamais le rayon laser en direction d'une personne ou d'un objet autre que l'ouvrage.
5. Ne projetez pas le rayon laser dans les yeux de quelqu'un d'autre.
6. Assurez-vous toujours que le rayon laser est dirigé vers un ouvrage sans surfaces réfléchissantes, parce que le rayon laser risquerait alors d'être projeté dans vos yeux ou dans les yeux de quelqu'un d'autre.

ATTENTION

L'utilisation de commandes ou de réglages, ou l'exécution de procédures autres que ce

qui est indiqué ici risquerait de causer une exposition à des rayonnements dangereux.

Spécifications du moteur et spécifications électriques

Spécifications générales

Tension nominale 120 V, 60 Hz
Débit nominal en ampères .....3,2 A
Vitesse à vide ....N _0 1 700 tr/mn
Capacité de perçage 2 3/8 po (6 cm)
Capacité du mandrin .....1/16 po - 1/2 po (1,5 - 13 mm)
Vitesses des poulies ....(570, 900, 1 390, 2 050, 3 050 tr/mn)
Épaisseur de la table .....7 5/8 x 7 5/8 po

Spécifications du moteur

En cas de dysfonctionnement ou de panne de fonctionnement, la mise à la terre fournit un trajet de moindre résistance pour le courant électrique afin de réduire le risque de choc électrique. Cet outil est équipé d'un cordon électrique muni d'un conducteur de mise à la terre de l'équipement et d'une fiche de mise à la terre. La fiche doit être branchée dans une prise appropriée qui est installée correctement et mise à la terre conformément à tous les codes et à toutes les ordonnances applicables.

Cette perceuse à colonne est conçue pour utiliser un moteur de 1 700 tr/mn. Elle est câblée pour un fonctionnement avec alimentation en courant alternatif de 110-120 volts, 60 Hz. Avant de connecter le cordon du moteur à la source d'alimentation électrique, assurez-vous que l'interrupteur est dans la position hors tension (« OFF ») et vérifiez que le courant électrique a les mêmes caractéristiques que celles qui sont estampées sur la plaque signalétique de la perceuse à colonne.

Raccordement à une source d'alimentation

Cette machine doit être mise à la terre pendant son emploi afin de protéger l'opérateur contre les risques de chocs électriques.

Branchez le cordon d'alimentation électrique dans une prise de courant de 110-120 V du type correctement mis à la terre protégée par un disjoncteur ou un fusible à temporisation double de 15 ampères.

Toutes les prises de courant ne sont pas obligatoirement mises à la terre correctement. Si vous n'êtes pas certain que votre prise de courant, telle qu'illustrée à la Fig. 1, est bien mise à la terre, demandez à un électricien professionnel de l'inspecter.

DANGER

Pour éviter tout risque de choc électrique, ne touchez pas les broches en métal de la fiche

lorsque vous installez la fiche dans la prise de courant ou lorsque vous l'en retirez.

DANGER

L'absence de mise à la terre correcte de cet outil électrique peut causer une électrocution ou un

choc électrique grave, en particulier en cas d'utilisation à proximité de canalisations en métal ou d'autres objets en métal. En cas de choc électrique, votre réaction pourrait causer un contact accidentel entre vos mains et l'outil.

AVERTISSEMENT

Si le cordon d'alimentation est usé, coupé ou endommagé de quelque façon que ce

soit, faites-le remplacer immédiatement pour éviter tout risque de choc électrique ou d'incendie.

Votre appareil est conçu pour une alimentation électrique de 120 volts ; il a des fiches qui ressemblent à celle de la Figure 1.

FIG. 1

Cet outil électrique est muni d'un cordon à trois conducteurs et d'une fiche mise à la terre agréés par Underwriters Laboratories et par l'Association Canadienne de Normalisation. Le conducteur de mise à la terre a une gaine verte et est attaché au bâti de l'outil à un bout et à la broche de mise à la terre de la fiche de raccorde -ment à l'autre bout.

Si la prise de courant que vous avez l'intention d'utiliser pour cet outil électrique est du type à deux broches, IL NE FAUT PAS RETIRER LA BROCHE DE MISE À LA TERRE OU L'ALTÉRER DE QUELQUE FAÇON QUE CE SOIT. Demandez à un électricien professionnel de remplacer la prise de courant à DEUX trous par une prise de courant à TROIS trous mise à la terre correctement.

Une connexion incorrecte du conducteur de mise à la terre de l'équipement peut créer un risque de choc électrique. Le conducteur avec une isolation dont la surface extérieure est verte, avec ou sans bandes jaunes, est le conducteur prévu pour l'équipement. S'il s'avère nécessaire de réparer ou de remplacer le cordon électrique ou la fiche, ne connectez pas le conducteur de mise à la terre de l'équipement à une borne sous tension.

Consultez un électricien professionnel ou un technicien qualifié si les instructions de mise à la terre ne sont pas complètement comprises ou si vous n'êtes pas certain que l'outil est mis à la terre correctement.

Utilisez toujours un cordon de rallonge approprié. L'emploi de quelque cordon de rallonge que ce soit causera une certaine perte de puissance. Pour réduire cette perte au minimum possible et pour empêcher la surchauffe et le claquage du moteur, utilisez le tableau ci-dessous afin de déterminer le diamètre minimum des fils (A.W.G.) du cordon de rallonge. Utilisez seulement des cordons de rallonge à trois fils ayant des fiches du type de mise à la terre à trois broches et des prises de courant à trois trous compatibles avec la fiche de l'outil. Assurez-vous que votre cordon de rallonge est en bon état.

Longueur du cordon de rallonge Diamètres des fils A.W.G.

0-25 pi (0-7,5 m)....18

26-50 pi (7,8-15 m) 16

51-100 pi (15,3-30 m) 16

« CONSERVEZ CES CONSIGNES »

Table des matières

Consignes générales de sécurité ....21

Consignes de sécurité additionnelles....22-24

Spécifications du moteur et spécifications électriques .....25

Table des matières....26

Déballage et inspection du contenu....27

Connaissance élémentaire de votre perceuse à colonne .....28

Assemblage et réglages ....29-36

Opérations de base avec la perceuse à colonne .....36-38

Entretien de votre perceuse à colonne ....39

Guide de diagnostic ....39

Déballage et inspection du contenu

AVERTISSEMENT

Pour réduire le risque de blessure, ne branchez jamais la fiche dans une prise de courant avant que toutes les étapes de la procédure d'assemblage ne soient terminées et avant d'avoir lu et compris la totalité du mode d'emploi.

La perceuse à colonne motorisée modèle 3320 est expédiée complète dans une seule boîte.

1. Déballage et inspection du contenu. Séparez toutes les pièces des matériaux d'emballage et inspectez chaque pièce en la comparant avec le « Tableau des pièces en vrac » pour vous assurer que toutes les pièces sont présentes avant de mettre au rebut de quelconques matériaux d'emballage.

AVERTISSEMENT

Si de quelconques pièces sont man - quantes, ne tentez pas d'assembler la de brancher son cordon d'alimentation ou leur dans la position de marche avant de tes les pièces manquantes et de les avoir lent.

perceuse à colonne, de brancher son cordon d'alimentation ou de mettre l'interrupteur dans la position de marche avant de vous être procuré toutes les pièces manquantes et de les avoir installées correctement.

1. Éliminez la couche d'huile de protection qui est appliquée sur la table, la base et la colonne. Utilisez n'importe quelle graisse domestique ordinaire et un produit détachant.

AVERTISSEMENT

Pour éviter tout risque d'incendie ou de réaction toxique, n'utilisez jamais d'essence, de naphte ou de solvants très volatils similaires.

1. Appliquez une couche de cire sur la table, la colonne et les surfaces usinées de la base pour empêcher la formation de rouille. Essuyez soigneusement toutes les pièces avec un tissu sec et propre.

Tableau des pièces en vrac

ARTICLE DESCRIPTION QTE

A Ensemble de tête 1

B Piles « AA » 2

C Poignées d'alimentation 3

D Poignée de manivelle 1

E Boulons à tête hexagonale 4

H Ensemble de colonne et de bride 1

I Clé du mandrin 1

J Mandrin 1

K Clé hexagonale 2

L Poignée de verrouillage du support de la table 1

M Vis sans fin 1

N Guide d'utilisation 1

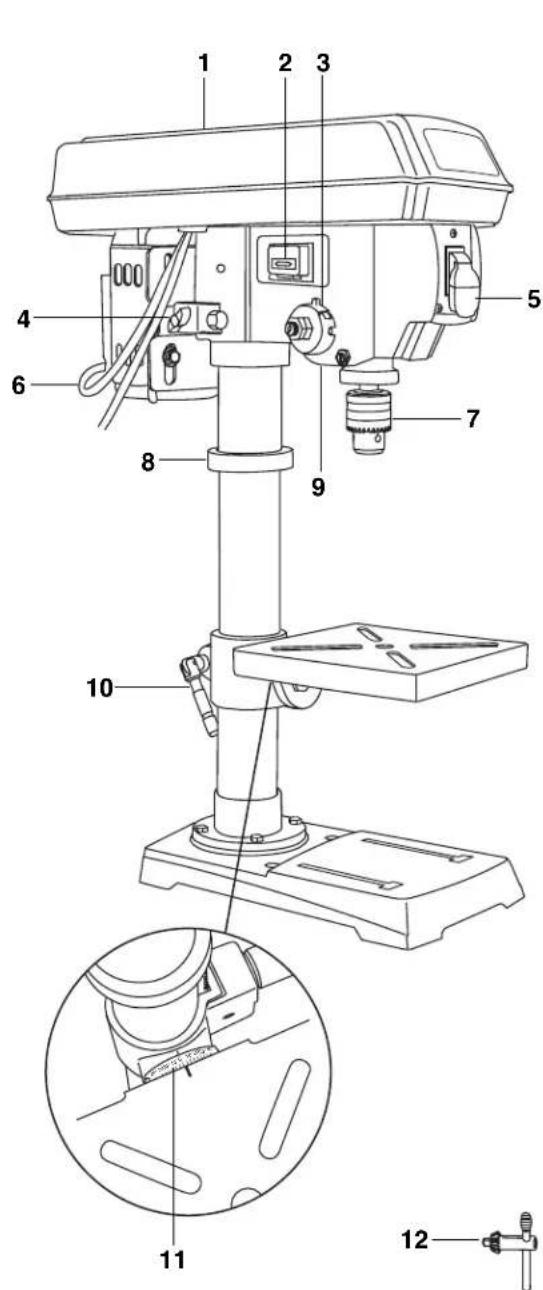

Connaissance élémentaire de votre perceuse à colonne

1 Cache du logement des poulies
2 Interrupteur du laser
3 Ressort de rappel d'alimentation et cache
4 Bouton de verrouillage de la tension
5 Interrupteur marche/arrêt (on/off)
6 Cordon d'alimentation
7 Mandrin
8 Collier de la crémaillère
9 Lumières laser (2)
10 Poignée de verrouillage du support

11 Échelle des angles
12 Clé du mandrin
13 Tableau des vitesses de la courroie/des poulies
14 Bouton du logement des poulies
15 Poulie du moteur
16 Poignée du mécanisme d'alimentation
17 Poulie de la broche
18 Bouton de réglage de la tension de profondeur
19 Échelle des profondeurs

20 Moteur
21 Arbre creux
22 Vis de verrouillage
23 Colonne
24 Crémaillère
25 Table
26 Poignée de manivelle
27 Support de la colonne
28 Base

Assemblage et réglages

AVERTISSEMENT

Pour réduire le risque de blessure, ne connectez jamais la fiche à une prise de courant avant que toutes les étapes de l'assemblage n'aient été accomplies.

Outils requis pour l'assemblage

• Clé à molette
• Tournevis Phillips ®
  • Marteau et bloc de bois
• Règle graduée, un niveau ou une équerre de charpentier
• Équerre combinée

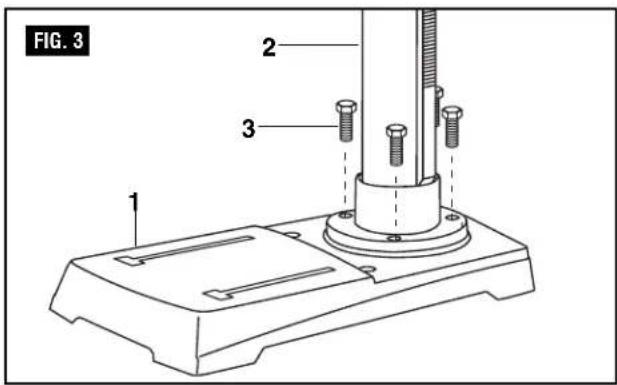

Base et colonne (Fig. 3)

1. Placez la base (1) sur le sol.
2. Mettez le tube de la colonne (2) sur la base (1), et alignez les trous de support de la colonne avec les trous dans la base.
3. Installez un boulon (3) dans chaque trou du support de la colonne et serrez à l'aide de la clé.

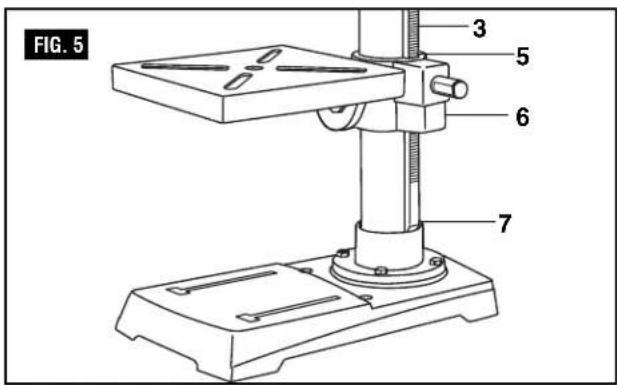

Table et colonne (Fig. 4-7)

1. Desserrez la vis de pression (2) dans l'anneau de la colonne (1) et retirez l'anneau.
2. Retirez la crémaillère (3) de la colonne (4).
3. Insérez l'arbre à vis sans fin (5) dans le trou de la poignée de la manivelle du support de la table (6) depuis l'intérieur du support de la table. L'arbre à vis sans fin (5) devrait dépasser à l'extérieur du logement par environ 1 po (2,5 cm).
4. Insérez la crémaillère (3) dans la rainure à engrenage sur le support de la table (6). Assurez-vous que l'arbre à vis sans fin (5) sur la partie intérieure du support de la table est engagé avec les dents de la crémaillère. Le support de la table devrait alors reposer au centre de la crémaillère.
5. Faites glisser l'ensemble de support de la table et de la crémaillère (3, 5, 6) ensemble vers le bas le long de la colonne. Insérez le bord inférieur de la crémaillère sur la lèvre (7) du support de la colonne. TENEZ L'ENSEMBLE DANS CETTE POSITION jusqu'à la fin de l'étape 6.
6. Placez le collier (1) avec le côté angulaire orienté vers le bas autour de la crémaillère. Serrez la vis de pression (2) au moyen de la clé Allen de 3 mm afin de maintenir la crémaillère dans cette position.

Remarque : assurez-vous qu'il y a suffisamment de place pour permettre à la table de tourner autour de la colonne. Le collier doit reposer sur la crémaillère sans être trop serré et il ne doit pas être oblique par rapport à la colonne. Pour éviter tout dommage à la colonne ou au collier, serrez la vis de pression seulement assez fort pour maintenir le collier en place (Figure 6).

Assemblage et réglages

1. Insérez la poignée de la manivelle du support de la table (9) dans l'arbre à engrenage à vis sans fin sur le côté du support de la table (8). Assurez-vous que la vis de pression (10) est alignée du côté plat de l'arbre et aussi près du support de la table que possible. Serrez la vis de pression (Figure 7).

2. Positionnez la table dans le même sens que la base et serrez la poignée de verrouillage de la colonne (11).

Tête de la perceuse à colonne et colonne (Fig. 8)

1. Soulevez délicatement l'ensemble de tête de la perceuse à colonne (1) et placez le trou de montage de la tête de la perceuse à colonne sur le haut de la colonne (2). Assurez-vous que la tête repose correctement sur la colonne.

2. Alignez la direction de la tête de la perceuse à colonne avec celle de la base et de la table.

3. Serrez les deux vis de pression (3) au moyen d'une clé Allen.

Poignées du système d'alimentation (Fig. 9)

1. Enfilez les trois tiges des poignées du système d'alimentation (1) dans les trous correspondants du moyeu (2).
2. Serrez à la main.

Remarque : il est possible de retirer une ou deux des poignées du système d'alimentation si un ouvrage de forme inhabituelle fait obstacle au mouvement de rotation de telles poignées.

Piles laser (Fig. 10)

1. Éteignez le laser.
2. Appuyez sur la languette (1) située en dessous de l'interrupteur du laser (2) et soulevez le cache de l'interrupteur du laser (3).
3. Insérez 2 piles « AA » dans le compartiment des piles du laser (4).
4. Fermez le cache de l'interrupteur du laser.

MISE EN GARDE

Retirez les piles alimentant l'ensemble de rayon lumineux laser lorsque l'outil

doit être rangé et ne doit pas être utilisé pendant une période d'au moins plusieurs jours. Si elles ne sont pas enlevées de leur compartiment, les piles risquent de fuir et d'endommager l'ensemble de rayon lumineux laser. Les dommages causés par des fuites de piles ne sont pas couverts en vertu de la garantie.

Assemblage et réglages

Montage de la perceuse à colonne (Fig. 11)

Votre perceuse à colonne doit être assujettie solidement en engageant des attaches robustes dans les trous de montage (1) pour les fixer sur un support ou sur un établi. Ceci empêchera la perceuse à colonne de se renverser, de glisser ou de bouger pendant l'opération.

IMPORTANT : si le support ou l'établi a tendance à bouger pendant l'opération, attachez-le solidement au sol.

Installation du mandrin (Fig. 12)

1. Inspectez et nettoyez le trou conique dans le mandrin (1) et dans la broche (2). Éliminez toute la graisse, tous les enduits et toutes les particules pouvant se trouver sur les surfaces du mandrin et de la broche avec un tissu propre.
2. Ouvrez les mâchoires du mandrin (3) en tournant le barillet du mandrin dans le sens des aiguilles d'une montre à la main. Assurez-vous que les mâchoires sont complètement rentrées à l'intérieur du mandrin.
3. Mettez le mandrin à sa place sur la broche en plaçant un bloc de bois (4) au-dessous du mandrin (1) et en tapotant sur le bois avec un marteau (5) ou en tapotant sur le mandrin avec un maillet en caoutchouc.

MISE EN GARDE

Pour ne pas risquer d'endommager le mandrin, assurez-vous que les mâchoires

sont complètement rentrées à l'intérieur du mandrin. N'utilisez pas directement un marteau en métal pour enfoncer le mandrin sur la broche.

Retrait du mandrin (Fig. 13)

1. Faites tourner les poignées du système d'alimentation (1) pour abaisser le mandrin (2) dans la position la plus basse possible.
2. Placez un séparateur de joint à rotule (non illustré) au-dessus du mandrin (3) et tapez doucement dessus avec un marteau (4) pour séparer le mandrin de la broche en le faisant tomber de celle-ci.

Remarque : pour éviter tout risque d'endommagement, préparez-vous à attraper le mandrin au vol quand il commencera à tomber.

Réglages pour l'utilisation

AVERTISSEMENT

Pour réduire le risque de blessure :

• Mettez l'interrupteur en position d'arrêt (« OFF ») et débranchez la fiche de la prise de courant avant de procéder à de quelconques réglages.
• Suivez attentivement les instructions et portez des lunettes de sécurité pour ne pas risquer d'être blessé par des pièces pouvant être éjectées par le relâchement du ressort.
• Ne mettez jamais la perceuse à colonne en marche lorsque le cache des poulies est ouvert.

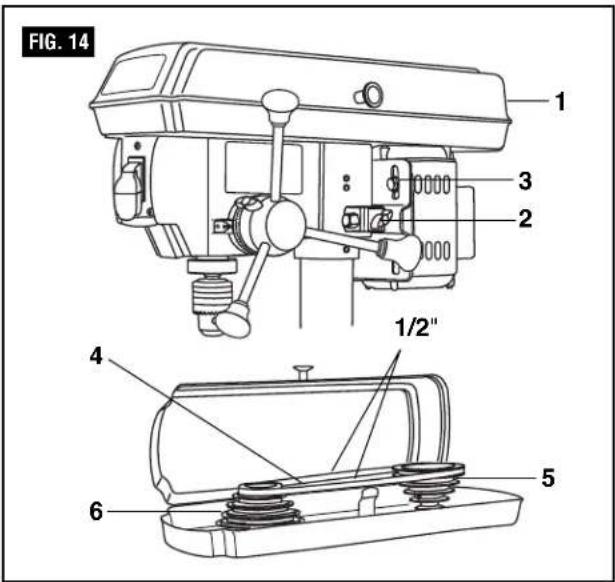

Installation de la courroie (Fig. 14)

1. Ouvrez le cache des poulies et de la courroie (1).
2. Desserrez les boutons de verrouillage de la tension de la courroie (2) des deux côtés de la perceuse à colonne.
3. Faites glisser le moteur (3) aussi près que possible de la tête de la perceuse à colonne.
4. Placez une courroie (4) sur la poulie du moteur (5) et sur la poulie de la broche (6) dans la position appropriée en fonction de la vitesse désirée (voir Fig. 17).
5. Tirez sur le moteur pour le séparer de la tête de la perceuse à colonne jusqu'à ce que la tension correcte de la courroie ait été atteinte. Serrez alors les boutons de verrouillage de la tension de la courroie (2).

Remarque : la courroie (4) doit être suffisamment tendue pour empêcher tout dérapage. La tension correcte est obtenue si la courroie subit une flexion d'environ 1/2 po (1,3 cm) quand une pression est appliquée avec le pouce sur la courroie à mi-chemin entre les poulies.

Alignement des poulies de la courroie (Fig. 15)

1. Vérifiez l'alignement des poulies avec une règle plate (1) (par exemple, une règle graduée, un niveau ou une équerre de charpentier) en étendant la règle plate du dessus d'une poulie au dessus de l'autre poulie (2).
2. Si les poulies ne sont PAS alignées, relâchez la tension de la courroie en desserrant les boutons de verrouillage de la tension de la courroie (3) des deux côtés de la tête.
3. Desserrez les écrous de montage du moteur (4) avec une clé à molette, et abaissez et élevez le moteur jusqu'à ce que les poulies soient alignées.
4. Serrez les écrous de montage du moteur (4) avec une clé à molette pour maintenir la position.
5. Verrouillez le moteur pour assurer la tension correcte de la courroie, et serrez les boutons de verrouillage de la tension (3).

Vitesses de la broche (Fig. 16)

Cette perceuse à colonne offre 5 vitesses possibles pour la broche, entre 570 et 3 050 tr/mn. La vitesse la plus élevée est obtenue lorsque la courroie est positionnée sur la plus grande butée de la

poulie du moteur et sur la plus petite butée de la poulie de la broche.

Assemblage et réglages

MISE EN GARDE

Pour réduire le risque de blessure, maintenez le cache des poulies en place

et en bon état de fonctionnement pendant l'utilisation de l'outil.

Réglage des vitesses et de la tension de la courroie (Fig. 17)

1. Ouvrez le cache des poulies de la perceuse à colonne (1).
2. Desserrez les boutons de tension de la courroie (2) des deux côtés de la tête de la perceuse à colonne.
3. Tirez sur le moteur (3) dans le sens de la tête de la perceuse à colonne.
4. Réglez la courroie sur les butées désirées des poulies du moteur (5) et de la broche (6) conformément aux positions de la courroie sur le tableau des vitesses de la broche (Fig. 16).
5. Tirez sur le moteur pour l'éloigner de la tête de la perceuse à colonne afin d'augmenter la tension de la courroie. Serrez les boutons de réglage de la tension (2).
6. La courroie (4) doit être suffisamment tendue pour empêcher tout dérapage. La tension correcte est obtenue si la courroie subit une flexion d'environ 1/2 po (1,3 cm) quand une pression est appliquée avec le pouce sur la courroie à mi-chemin entre les poulies.

Réglages de la table – Pour l'élever ou l'abaisser (Fig. 18)

1. Élevez ou abaissez la table en desserrant la poignée de verrouillage de la colonne (1) et en tournant la poignée de la manivelle (2) jusqu'à ce que la table soit à la hauteur désirée.
2. Serrez la poignée de verrouillage de la table (1) avant de commencer à percer.
3. Faites tourner la table autour de la colonne en desserrant la poignée de verrouillage de la colonne (1) et en causant la rotation de la table autour de la colonne jusqu'à la position désirée.
4. Serrez la poignée de verrouillage avant de commencer à percer.

Inclinaison de la table (Fig. 19)

La table peut être inclinée de 0° à 45° vers la gauche et vers la droite.

1. Desserrez le boulon de verrouillage de l'inclinaison (1) au moyen d'une clé.
2. Inclinez la table (2) jusqu'à l'angle d'inclinaison désiré en vous référant à l'échelle des angles (3) comme guide de base.
3. Serrez à nouveau le boulon de verrouillage de l'inclinaison (1).
4. Pour remettre la table dans sa position d'origine, desserrez le boulon de verrouillage de l'inclinaison. Réalignez l'échelle des angles (3) pour revenir à l'angle d'inclinaison de 0°.
5. Serrez le boulon de verrouillage de l'inclinaison (1) au moyen de la clé.

FIG. 17

FIG. 18

FIG. 19

Assemblage et réglages

Mise de la table à angle droit par rapport à la tête (Fig. 20)

1. Insérez une mèche de perceuse de 3 po (7,6 cm) (1) dans le mandrin (2) et serrez.
2. Élevez la table (3) et verrouillez-la à environ 1 po (2,5 cm) du bout de la mèche de la perceuse.
3. Placez une équerre combinée (4) sur la table comme illustré. La mèche de la perceuse doit être parallèle au bord droit de l'équerre.
4. Si un réglage est nécessaire, desserrez le boulon de verrouillage de l'inclinaison (5) au moyen d'une clé.
5. Mettez la table à angle droit par rapport à la mèche en inclinant la table.
6. Serrez le boulon de verrouillage de l'inclinaison (5) une fois que la table est à angle droit.

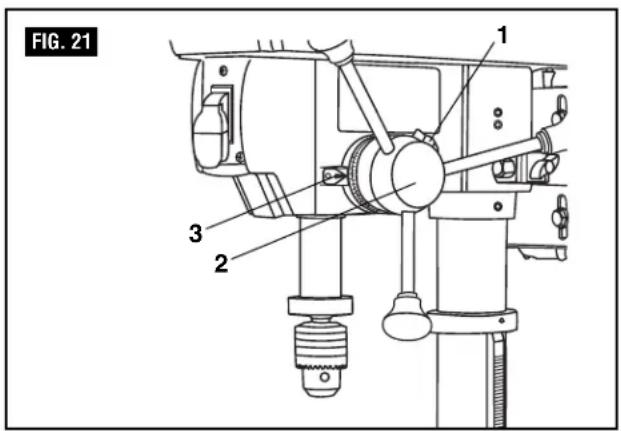

Profondeur de perçage (Fig. 21)

1. Pour arrêter l'opération de perçage à une profondeur particulière afin d'assurer un perçage uniforme et répétitif, desserrez le mécanisme de verrouillage de l'échelle des profondeurs (1) situé sur le moyeu de l'échelle des profondeurs (2).
2. Faites tourner le moyeu jusqu'à ce que la flèche indicatrice (3) soit alignée sur le repère de profondeur désirée sur l'échelle.
3. Serrez le mécanisme de verrouillage de l'échelle des profondeurs (1). Le mandrin s'arrêtera après s'être déplacé vers le bas jusqu'à la distance sélectionnée.

Remarque : tous les réglages nécessaires au fonctionnement de votre perceuse à colonne ont été réalisés à l'usine. Veuillez ne pas les modifier. Cependant, en conséquence de l'usure normale de votre outil, des réglages correctifs pourront s'avérer nécessaires au bout d'un certain temps.

Ressort de rappel de la broche (Fig. 22)

La broche est équipée d'un mécanisme de rappel automatique. Les principaux composants de ce mécanisme sont un ressort et un logement entaillé. Le ressort a été réglé adéquatement à l'usine et il ne doit pas être réajusté sauf si cela est absolument nécessaire. Si un tel réajustement est nécessaire, procédez de la façon suivante :

1. Débranchez la perceuse à colonne.
2. Placez un tournevis dans la boucle (1) pour maintenir le ressort en place.
3. Desserrez les deux écrous de fixation du logement (2) d'environ 1/4 po (6 mm). Ne retirez pas les écrous de l'arbre fileté.
4. Tout en tenant fermement le logement du ressort (3), tirez délicatement dessus jusqu'à ce qu'il passe au-delà de l'entaille surélevée (4). Tournez jusqu'à ce que l'entaille suivante (5) soit engagée avec l'entaille surélevée (pour augmenter la tension, tournez dans le sens contraire des aiguilles d'une montre ; pour diminuer la tension, tournez dans le sens des aiguilles d'une montre). Serrez les deux écrous de fixation du logement.

IMPORTANT ! Ne serrez pas excessivement les deux écrous. Si les écrous sont trop serrés, le mouvement de la broche et des poignées du système d'alimentation en sera ralenti.

Assemblage et réglages

Installation des mèches de la perceuse (Fig. 23)

1. Placez la clé du mandrin (1) dans la fente latérale en forme de trou de serrure du mandrin (2), en engrenant les dents de l'engrenage (3).
2. Tournez la clé du mandrin dans le sens contraire des aiguilles d'une montre pour ouvrir les mâchoires du mandrin (4).
3. Insérez une mèche de perceuse dans le mandrin aussi loin que nécessaire pour obtenir le maximum de prise dans les mâchoires du mandrin.
4. Centrez la mèche de la perceuse dans les mâchoires du mandrin avant de réaliser le serrage final du mandrin.
5. Utilisez la clé du mandrin pour réaliser le serrage final afin de vous assurer que la mèche de la perceuse ne glissera pas pendant l'opération de perçage.

AVERTISSEMENT

Pour réduire le risque de blessure, n'utilisez que la clé de mandrin fournie

avec cette perceuse à colonne ou une copie de cette clé. Cette clé de mandrin s'éjecte automatiquement et elle « sautera » pour sortir du mandrin lorsque vous cesserez de faire pression. Cette action est conçue pour empêcher une éjection violente de la clé du mandrin lorsque l'outil sera mis en marche (« ON »). N'utilisez pas d'autre clé à la place de celle-ci ; commandez une nouvelle clé si celle-ci est endommagée ou si elle est perdue.

AVERTISSEMENT

Pour éviter tout risque de blessure, assurez-vous que la clé du mandrin a été

retirée du mandrin avant de commencer une opération de perçage.

FIG. 23

Assemblage et réglages

AVERTISSEMENT

NE REGARDEZ PAS DIRECTEMENT LA SOURCE D'UN RAYON LASER ! Il serait dangereux de regarder délibérément la source du rayon laser. Veuillez respecter les consignes de sécurité suivantes :

• Le laser doit être utilisé et entretenu conformément aux instructions du fabricant.
• Ne pointez jamais le rayon laser en direction d'une personne ou d'un objet autre que l'ouvrage.
• Ne projetez pas le rayon laser dans les yeux de quelqu'un d'autre.
• Assurez-vous toujours que le rayon laser est dirigé vers un ouvrage sans surfaces réfléchissantes, parce que le rayon laser risquerait alors d'être projeté dans vos yeux ou dans les yeux de quelqu'un d'autre.

Interrupteur du laser (Fig. 24)

L'interrupteur du laser (1) est situé du côté gauche du logement de la perceuse à colonne.

Réglage du rayon laser (Fig. 24 et 25)

1. Placez un ouvrage sur la table.
2. Mettez l'interrupteur du laser (1) dans la position de marche (ON).
3. Abaissez la mèche de la perceuse pour qu'elle entre en contact avec l'ouvrage (2). Les deux rayons laser doivent se croiser à l'endroit où la perceuse est en contact avec l'ouvrage.
4. Si le laser doit faire l'objet d'un réglage :
   a. Utilisez une clé hexagonale de 3 mm pour tourner les vis hexagonales de réglage du laser (3) dans le sens contraire des aiguilles d'une montre.
   b. Déplacez le logement du dispositif de projection des rayons laser (4) jusqu'à ce que les deux rayons se croisent là où la perceuse entre en contact avec l'ouvrage. Ne regardez PAS directement les rayons laser.
5. Serrez à nouveau les vis de réglage hexagonales (3).

Fonctionnement

Interrupteurs (Fig. 26)

1. Pour allumer la perceuse à colonne (ON), insérez la clé de sécurité (1) dans le logement de l'interrupteur (2). Par mesure de précaution, l'interrupteur ne peut pas être mis en position de marche (ON) sans la clé.
2. Faites basculer l'interrupteur vers le haut, dans la position de marche (ON).
3. Pour éteindre la perceuse à colonne (OFF), faites basculer l'interrupteur dans la position abaissée.
4. Pour verrouiller l'interrupteur dans la position d'arrêt (OFF), retirez la clé de sécurité de l'interrupteur. Rangez la clé en lieu sûr.

Fonctionnement (suite)

Positionnement de la table et de l'ouvrage (Fig. 27)

Placez toujours un morceau de matériau d'appoint (1) (bois, contreplaqué, etc.) sur la table au-dessous de l'ouvrage (2). Ceci élimine le risque d'écaillage sur le dessous de l'ouvrage lorsque la mèche de la perceuse traverse le matériau de l'ouvrage. Pour empêcher le matériau de tourner sur lui-même de façon incontrôlée, il faut qu'il soit en contact avec le côté gauche de la colonne comme illustré, ou qu'il soit assujetti à la table au moyen de brides de fixation.

Remarque : pour les ouvrages de faibles dimensions qui ne peuvent pas être assujettis à la table par des brides de fixation, utilisez un étau pour perceuse à colonne (accessoire en option non inclus). L'étau doit être maintenu en place par des brides de fixation ou être boulonné à la table pour éviter des blessures.

AVERTISSEMENT

Pour réduire le risque de blessure et pour ne pas risquer que l'ouvrage et le

matériau d'appoint ne soient arrachés de vos mains pendant l'opération de perçage, positionnez-les du côté gauche de la colonne. Si l'ouvrage et le matériau d'appoint ne sont pas assez longs pour atteindre la colonne, assujettissez-les à la table au moyen de brides de fixation. Sinon, l'outil en fonctionnement risquerait de causer des blessures aux personnes.

AVERTISSEMENT

Pour réduire le risque de blessure, assurez-vous que la clé du mandrin a été avant de commencer une opération de

retirée de celui-ci perçage.

Perçage d'un trou

Utilisez un poinçon ou un clou pointu pour faire une entaille dans l'ouvrage à l'endroit où vous voulez percer le trou. Avec l'interrupteur toujours en position d'arrêt (OFF), abaissez la mèche de la perceuse jusqu'à la surface de l'ouvrage, en l'alignant avec l'emplacement du trou. Mettez alors l'interrupteur dans la position de marche (ON) et tirez sur les poignée du système d'alimentation avec seulement assez de force pour permettre à la perceuse de couper.

• Une avance trop lente du matériau de l'ouvrage risquerait de causer la surchauffe de la mèche de la perceuse.
• Une avance trop rapide du matériau de l'ouvrage risquerait de causer l'arrêt du moteur, de faire déraper la courroie ou la perceuse, d'entraîner l'éjection de l'ouvrage ou de causer la rupture de la mèche de la perceuse.
• Pour les coupes profondes, percez l'ouvrage sur une épaisseur d'environ 1/4 po (6,4 mm) et faites ressortir la mèche de la perceuse du matériau de l'ouvrage. Ceci éjectera les copeaux hors du trou. Percez à nouveau, sur une épaisseur de 1/4 po (6,4 mm) de plus, et faites ressortir la mèche de la perceuse du matériau de l'ouvrage pour éjecter les copeaux et autres débris hors du trou. Recommencez jusqu'à ce que vous ayez fini de percer le trou.

Pratiquez avec des morceaux de bois résiduels pour vous habituer au travail avec la machine avant de commencer à effectuer une opération de perçage ordinaire.

Lorsque vous percez du métal, il sera nécessaire de lubrifier la pointe de la perceuse avec de l'huile pour ne pas risquer une surchauffe de la mèche de la perceuse.

Perçage jusqu'à une profondeur spécifique

Il existe deux manières possibles de percer un trou aveugle (c. à d., un trou qui ne traverse pas complètement le matériau) jusqu'à une profondeur spécifique.

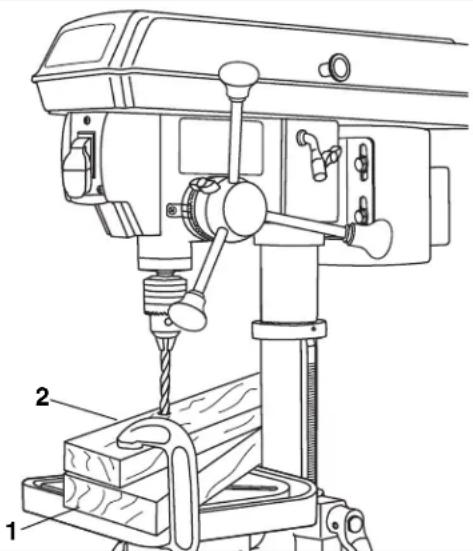

Méthode de l'ouvrage (Fig. 28)

1. Faites un repère indiquant la profondeur désirée du trou sur le côté de l'ouvrage (1).
2. Avec l'interrupteur en position d'arrêt, abaissez la mèche de la perceuse (2) jusqu'à ce que la pointe soit au niveau du repère.
3. Maintenez la poignée d'alimentation dans cette position.
4. Verrouillez le bouton de verrouillage de l'échelle des profondeurs. Le mandrin et la mèche de la perceuse seront alors arrêtés à la distance sélectionnée sur l'échelle des profondeurs.

FIG. 27

Fonctionnement (suite)

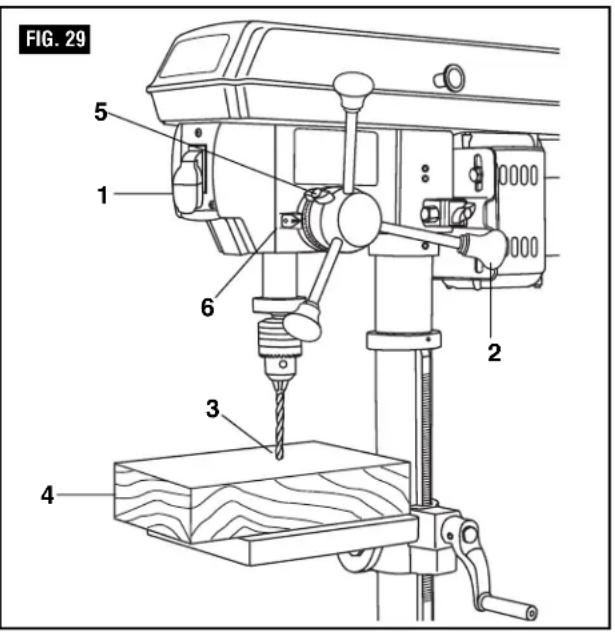

Méthode de l'échelle des profondeurs (Fig. 29)

1. Avec l'interrupteur (1) dans la position d'arrêt (OFF), faites tourner la poignée du système d'alimentation (2) jusqu'à ce que la pointe de la mèche de la perceuse (3) entre légèrement en contact avec le dessus de l'ouvrage (4).
2. Tenez les poignées du système d'alimentation dans cette position.
3. Desserrez le bouton de verrouillage de la profondeur (5).
4. Faites tourner le moyeu de l'échelle des profondeurs (6) jusqu'à ce que la profondeur de perçage désirée soit en face de la flèche indicatrice sur l'échelle.
5. Verrouillez le bouton de verrouillage de la profondeur. Le mandrin et la mèche de la perceuse ne perceront alors le matériau de l'ouvrage que jusqu'à la profondeur indiquée par la flèche indicatrice sur l'échelle des profondeurs.

Directives générales pour le perçage

AVERTISSEMENT

Pour réduire le risque de blessure, assurez-vous que la clé du mandrin a été

retirée de celui-ci avant de commencer une opération de perçage.

Vitesses de perçage

Facteurs importants dont il faut tenir compte lors de la détermination de la meilleure vitesse de perçage :

• Type de matériau
• Diamètre du trou à percer
• Type de mèche de perceuse ou d'outil de coupe
• Qualité recherchée pour la coupe

Rappelez-vous que les petites mèches de perceuse nécessitent une vitesse plus rapide que les grandes mèches. Les matériaux doux nécessitent une vitesse plus rapide que les matériaux durs.

Perçage de métaux

• Utilisez des mèches de perceuse torsadées pour le perçage des métaux.
• Il est toujours nécessaire de lubrifier la pointe de la perceuse avec de l'huile pour ne pas risquer de causer la surchauffe de la mèche de la perceuse.
• Tous les ouvrages en métal doivent être assujettis solidement au moyen de brides de fixation. Tous les mouvements d'inclinaison, de torsion ou de décalage produiront le perçage de trous irréguliers et augmenteront le risque de bris de la mèche de la perceuse.
• Ne tenez jamais un ouvrage en métal avec les mains nues. Le bord coupant de la mèche de la perceuse risque de happer l'ouvrage et de le projeter, ce qui causerait de graves blessures. La mèche de la perceuse se cassera si la pièce en métal heurte soudainement la colonne.

- Si le métal est plat, assujettissez un morceau de bois en dessous pour l'empêcher de tourner sur place. Si l'ouvrage en métal ne peut pas être placé à plat sur la table, il faut le maintenir en place par un bloc de bois et des brides de fixation.

Perçage du bois

• Les mèches du type « de finition » sont les mèches préférées pour le perçage du bois. Les mèches de perceuse pour le perçage des métaux peuvent également être utilisées pour le bois.
• N'utilisez pas de mèches hélicoïdales. Ces mèches tournent tellement vite qu'elles risqueraient de soulever l'ouvrage de la table et de le faire tournoyer au-dessus de la table.
• Protégez toujours la mèche de la perceuse en positionnant la table de telle façon que la mèche de la perceuse entrera dans le trou central lors du perçage de l'ouvrage.
• Pour éviter les risques d'écaillage, faites avancer l'ouvrage lentement lorsque la mèche est prête à couper le côté arrière de l'ouvrage.
• Pour réduire les risques d'écaillage et pour protéger la pointe de la mèche, utilisez un débris de bois résiduel comme matériau d'appoint ou un bloc de base au-dessous de l'ouvrage.

Avancée du matériau vers la mèche

• Tirez sur les poignées du système d'alimentation pour les abaisser avec seulement assez de force pour permettre à la mèche de la perceuse de couper.
• Une avance trop rapide de l'ouvrage risquerait de faire caler le moteur, de faire déraper la courroie, d'endommager l'ouvrage ou de causer la rupture de la mèche de la perceuse.
• Une avance trop lente de l'ouvrage causera la surchauffe de la mèche de la perceuse et brûlera l'ouvrage.

Entretien de votre perceuse à colonne

Entretien

AVERTISSEMENT

Pour réduire le risque de blessure, mettez l'interrupteur principal dans la position d'arrêt (« OFF ») et débranchez la fiche de la prise de courant avant d'effectuer une opération d'entretien ou de graissage de votre perceuse à colonne.

Soufflez ou aspirez fréquemment la sciure ou les copeaux de métal qui peuvent s'accumuler dans ou sur le moteur, le logement des poulies, la table et la surface de travail.

L'application sur la table, la colonne et les parties usinées de la base d'une couche de cire du type utilisé sur les meubles aidera à garder ces surfaces propres.

Les roulements à billes dans l'ensemble de poulies de la broche et de la courroie trapézoïdale sont lubrifiés et scellés en permanence. Tirez sur la broche pour l'abaisser et appliquez un peu d'huile sur le manchon de la broche une fois tous les trois mois.

MISE EN GARDE

Certains solvants et produits de nettoyage endommagent les pièces en

plastique. En voici une liste partielle : essence, tétrachlorure de carbone, solvants de nettoyage chlorés, ammoniac et détergents domestiques contenant de l'ammoniac. Évitez d'utiliser ces produits ainsi que d'autres types de produits de nettoyage et vous réduirez au minimum le risque de dommages.

Pour ne pas risquer de chocs ou d'incendies, si le cordon d'alimentation électrique est usé, coupé ou endommagé de quelque façon que ce soit, faites-le remplacer immédiatement.

AVERTISSEMENT

Il ne faut demander qu'à des réparateurs ayant reçu la formation nécessaire

d'effectuer des réparations, qu'elles soient électriques ou mécaniques. Contactez le Centre de service usine Skil, un Centre de service après-vente agréé ou un autre service de réparation qualifié. N'utilisez que des pièces de rechange Skil ; l'emploi de pièces différentes risquerait d'être dangereux.

Guide de diagnostic

AVERTISSEMENT

Mettez l'interrupteur en position « ARRÊT » et débranchez le cordon d'alimentation

avant de rechercher les causes d'une panne éventuelle.

POSSIBLES 1. Le cordon d'alimentation n'est pas branché.

1. Fusible grillé ou disjoncteur déclenché.
2. Cordon d'alimentation endommagé.
3. Interrupteur grillé.

SOLUTION 1. Brancher le cordon.

1. Remplacer le fusible ou réenclencher le disjoncteur.
2. Faire remplacer le cordon par un Centre de service ou une Station service Skil agréés.
3. Faire remplacer l'interrupteur par un Centre de service ou une Station service Skil agréés.

PROBLÈME: NE TOURNE PAS À UNE VITESSE SUFFISANTE

CAUSES

POSSIBLES 1. Rallonge d'alimentation électrique de trop faible calibre ou trop longue.

1. Tension insuffisante du système électrique domestique.
2. Cet outil ne démarrera peut-être pas si la température est trop froide.

SOLUTION 1. Utiliser une rallonge adaptée.

1. Prévenir la compagnie d'électricité.
2. Son fonctionnement sera optimal à la température ambiante.

C Mangos de avance 3

D Mango de manivela 1

Robert Bosch Tool Corporation (le « Vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques grand public SKIL de table seront exempts de vices de matériau ou de façon pendant une période de trois ans depuis la date d'achat si l'acheteur initial enregistre le produit dans les 30 jours suivant l'achat. L'enregistrement du produit peut être effectué en ligne à www.skil.com ou par courrier postal en renvoyant la carte d'enregistrement incluse dans l'emballage du produit. Les acheteurs initiaux doivent également conserver leur reçu comme justificatif de leur achat. Les acheteurs initiaux qui n'enregistrent pas leur produit recevront la garantie Skil standard d'un an pour les produits utilisés à domicile. Les modèles d'outils électriques grand public SKIL de table sont garantis exempts de vices de matériau ou de façon pendant une période de quatre-vingt-dix jours si l'outil est utilisé professionnellement.

LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L'ACHETEUR sous la présente garantie limitée, et dans la mesure où la loi le permet sous toute garantie ou condition implicite qui en découlerait, sera l'obligation de remplacer ou réparer gratuitement les pièces défectuées en termes de matériau ou de façon, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation ou altération bricolée par quelqu'un d'autre que le Vendeur ou le personnel d'une station-service agréée. En cas de réclamation sous la présente garantie limitée, l'acheteur est tenu de renvoyer l'outil complet en port payé à un centre de service-usine SKIL ou une station-service agréée. Pour trouver les coordonnées de la station-service agréée SKIL la plus proche, veuillez visiter www.skil.com ou téléphoner au 1-877-SKIL-999 (1-877-754-5999).

LA PRÉSENTE GARANTIE NE S'APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIE CIRCULAIRE, MÈCHES DE PERCEUSES, FERS DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE À UNE DURÉE À UN AN À COMPTER DE LA DATE D'ACHAT. COMME CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANADIENNES N'ADMETTENT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S'APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU À L'USAGE DE CE PRODUIT. COMME CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANADIENNES N'ADMETTENT PAS LE PRINCIPE DE LA LIMITATION OU DE L'EXCLUSION DES DOMMAGES INDIRECTS ET SECONDAIRES, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S'APPLICQUENT PAS À VOTRE CAS.

CETTE GARANTIE LIMITÉE VOUS DONNE DES DROITS PRÉCIS, ET VOUS POUVEZ ÉGALEMENT AVOIR D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À L'AUTRE AUX ÉTATS-UNIS, D'UNE PROVINCE À L'AUTRE AU CANADA, ET D'UN PAYS À L'AUTRE.

CETTE GARANTIE LIMITÉE S'APPLIQUE UNIQUEMENT AUX OUTILS VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET DANS LE COMMONWEALTH DE PORTO RICO. POUR CONNAÎTRE LA COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR SKIL LOCAL.
