Type de produit	Hotte aspirante
Marque	INDESIT
Modèle	H573IX
Hauteur (version aspirante)	73,3 - 114,8 cm
Hauteur (version recyclage)	81,8 - 114,8 cm
Largeur	69,9 cm
Profondeur	51,5 cm
Poids brut	14 kg
Alimentation électrique	200 W (moteur 120 W, éclairage 2x40 W)
Type d'installation	Aspirante (évacuation extérieure) ou filtrante (recyclage intérieur avec filtre à charbon)
Diamètre de sortie d'air	150 mm
Commandes	Touches ON/OFF éclairage, ON/OFF aspiration, sélection de puissance (min, moy, max)
Éclairage	2 ampoules 40 W max, type E14
Filtre anti-graisse	Métallique, lavable au lave-vaisselle (cycle doux) tous les mois
Filtre à charbon	À remplacer tous les 4 mois (non lavable, non régénéré)
Distance de sécurité minimale	60 cm (cuisinière électrique) / 70 cm (cuisinière à gaz ou mixte)
Matériau du tuyau d'évacuation	Lisse intérieurement, diamètre 150 mm, longueur minimale, coudes limités
Protection électrique	Disjoncteur omnipolaire recommandé
Réparabilité	AMPoules remplaçables, moteur accessible après démontage des filtres
Entretien	Nettoyage régulier à l'intérieur et à l'extérieur avec un chiffon humide et détergent neutre, ne pas utiliser d'alcool

FOIRE AUX QUESTIONS - H573IX INDESIT

Comment installer la hotte INDESIT H573IX en version aspirante ?

Pour une installation en version aspirante, reliez la hotte à un conduit d'évacuation extérieur de diamètre 150 mm. Le tuyau doit être lisse, le plus court possible, avec un nombre minimal de coudes (angle maxi 90°). La partie horizontale doit avoir une légère inclinaison vers le haut (environ 10°) pour faciliter l'évacuation de l'air. Assurez-vous que le filtre à charbon est retiré.

Comment transformer la hotte en version filtrante (recyclage) ?

Pour utiliser la hotte en version filtrante, vous devez installer un kit de filtration à charbon actif (acheté séparément). Montez un filtre à charbon sur chaque grille de protection de la turbine du moteur en tournant la manette centrale dans le sens des aiguilles d'une montre. Remettez ensuite les filtres anti-graisse. L'air sera dégraissé et désodorisé avant d'être refoulé dans la pièce.

À quelle fréquence faut-il nettoyer le filtre anti-graisse ?

Le filtre anti-graisse métallique doit être nettoyé une fois par mois. Utilisez des détergents non agressifs, à la main ou au lave-vaisselle à basse température sur un cycle rapide. Le lavage au lave-vaisselle peut provoquer une décoloration, mais cela n'affecte pas les performances de filtration.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 4 mois maximum. Il ne peut ni être nettoyé ni régénéré. La durée de vie réelle dépend de la fréquence d'utilisation et de la régularité du nettoyage du filtre anti-graisse.

Comment remplacer les ampoules de la hotte ?

Avant de remplacer les ampoules, débranchez la hotte du réseau électrique. Assurez-vous que les ampoules sont froides. Retirez les filtres anti-graisse pour accéder aux ampoules. Remplacez les ampoules défectueuses par des modèles de 40 W maximum, type E14. Remontez ensuite les filtres.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord qu'il n'y a pas de coupure de courant et qu'une vitesse a bien été sélectionnée. Si la hotte s'éteint en cours de fonctionnement, vérifiez le disjoncteur omnipolaire. Si le problème persiste, débranchez la hotte pendant 5 secondes puis rebranchez-la. Contactez le service après-vente si l'anomalie continue.

Pourquoi la hotte a-t-elle un faible rendement ?

Un faible rendement peut être dû à une vitesse insuffisante par rapport à la quantité de vapeurs, à une aération insuffisante de la cuisine, ou à un filtre à charbon usé (en version filtrante). Vérifiez également que le conduit d'évacuation n'est pas obstrué ou que le tuyau n'a pas de coudes excessifs.

Quelle distance de sécurité respecter entre la hotte et la table de cuisson ?

La distance minimale entre la hotte et la surface de cuisson est de 60 cm pour une cuisinière électrique et de 70 cm pour une cuisinière à gaz ou mixte. Si les instructions de la table de cuisson prévoient une distance plus grande, suivez celles-ci.

Peut-on utiliser la hotte sans les filtres ?

Non, la hotte ne doit jamais être utilisée sans que les grilles et filtres soient montés correctement. Cela pourrait endommager le moteur et augmenter les risques d'incendie. Les filtres anti-graisse protègent le moteur et les filtres à charbon éliminent les odeurs.

Comment nettoyer l'extérieur de la hotte ?

Nettoyez régulièrement l'extérieur et l'intérieur de la hotte (au moins une fois par mois) avec un chiffon humide imbibé d'un détergent liquide neutre. N'utilisez jamais de produits abrasifs ou d'alcool, car ils pourraient endommager la surface.

MODE D'EMPLOI H573IX INDESIT

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.

SECURITE GENÉRALE

La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus bajo de la hotte de cuisine ne doit pas être inférieure à 60cm dans le cas de cusinières électriques et de 70cm dans le cas de cusinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tenir compte.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Attention! Ne pas racorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.

Quand la hotte est utilisée en même temps que d'autres apparèils à combustion de gaz ou d'autres combustibles, le local doit-disposer d'une ventilation suffisante.

L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparèils à combustion de gaz ou d'autres combustibles.

Il est formellement interdit de faire flamber les alimentes sous la hotte.

L'utilisation de flammes libres peut entraîner des dégats aux filtres et peut donner lieu à des incendies, il faut donc les éciter à tout prix.

La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes.

La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.

Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocoléctique.

La société décline toute responsabilité pour d'eventuels inconveniens, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

BRANCHEMENT ÉLECTRIQUE

La tension électricque doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électricque), ou si la prise ne se trouve pas dans une zone accessible, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électricque en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletz toujours que le cable d'alimentation soit monté correctement.

Changement du cable d'alimentation

Attention! La substitution du cable d'alimentation doit être effectuee par le service d'assistance technique autorise de façon a prevenir tout risque.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90^ ).
Éviter les variations excessives de section du tuyau.
Utiliser un tuyau le plus lisse possible sur sa partie interne.
Le matériel du tuyau doit etre aux normes.
! La société décline toute responsabilité si ces normes ne sont pas respectées.

FILTRANTE OU ASPIRANTE?

! Voitrhe hote est prete pour etre utilise en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT

ACCESSOIRESPrevu.

Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.

Remarque: Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte.

Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà containues dans ce manuel.

Version aspirante

Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord = 150 mm.

Sur la partie horizontale, le tuyau doit avoir une légere inclinaison vers le haut (10^ env.) de façon a convoyer plus facilement l'air vers l'extérieur.

Si la hotter est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version recyclage

Commander et installer 2 litres au charbon actif (Les litres au charbon actif sont disponibles auprès de votre revendeur).

L'air aspiré sera dégraissé et désorisé avant d'être refoulé dans la pierce à travers la grille supérieure.

COMMANDES

A. touche ON/OFF éclairage
B. touche OFF/ON aspiration et sélection puissance minimum
B+C. touche selection puissance d'aspiration moyenne
B+D. touche selection puissance d'aspiration maximum
E. lampe témoin de fonctionnement

ENTRETIEN

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de I'habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du contrôle.

La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité precedemment mentionnées.

Entretien des filtres anti-graisses

Il retient les particules deGRAisse issues de la cuisson.

Le filtré doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtré anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

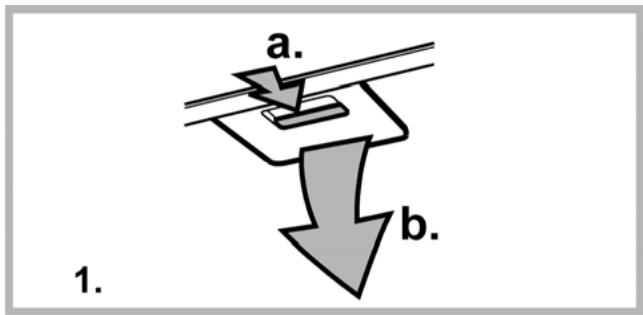

Pour démonter le filtré anti-graisse, tirer la poignée de décrochement à ressort.

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un employe plus ou mois long, selon la fréquence d'utilisation et la régulariaté du nettoyage du filtré àGRAisses.

En tout cas, il est nécessaire de changer le filtré après, au maximum, quatre mois.

IL NE PEUT PAS être nettoyé ou régénéré.

Enlever le filtré anti-graisse.

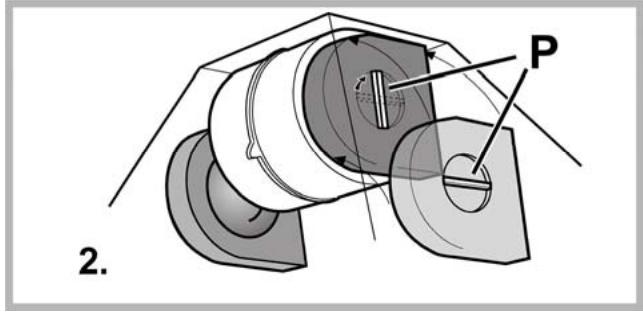

- En monter un sur chaque grille de protection de la turbine du moteur, puis tourner la manette centrale P des filtres dans le sens des aiguilles d'une montre.
Pour le démontage, tourner la manette centrale P de chaque fille dans les sens contraire des aiguilles d'une montre.
- Remetre les filtres anti-graisse.

Replacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

• Dégagez les filtres anti-graisse.
• Remplacez les ampôules défectueuses exclusivement par des ampôules de 40 W maximum (E14).
• Remontez les filtres anti-graisse.

ÉLIMINATION

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etreaitemedechetmenager. Ildoit par consequence estremis a un centre de collecte des déchets chargedu recyclage des equipments electriques et electroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pourobtenirdeplus amplesdetailedau sujet du traitement,de la récapuration et du recyclage de cet appareil,veuillezyouadresser au bureau competent de sua
verse commune,a la societe de collecte des déchets ou directementa vour revendeur.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

Si la hotterne fonctionne pas:

S'assurer:
- de l'absence de coupure de courant.
- qu'une vitesse a eté sélectionnée.

Si la hotte a un faible rendement:

S'assurer:

• que la vitesse du moteur sélectionné est suffisante pour la quantité de fumée et de vapeurs libérées.
• que la cuisine est insuffisamment aérée pour assurer une prise d'air.
• que le filtré à charbon n'est pas usé (hotte en version filtrante).

Si la hotte s'eteint durant son fonctionnement normal:

S'assurer:
- de l'absence de coupure de courant.
- que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranche la prise pendant environ 5 secondes, puis rebranche-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUE

Modèle H 563

Hauteur (Version aspirante) 73,3-114,8 cm

Hauteur (Version recyclage) 81,8-114,8 cm

Largeur 59,9 cm

Profonteur 51,5 cm

Poids brut:12,1

Absorption totale 200 W

Absorption moteur 1x120 W

Absorption ampoule 2x40 W (E14)

du tuyau d'evacuation 15 cm

Modèle H 573

Hauteur (Version aspirante) 73,3-114,8 cm

Hauteur (Version recyclage) 81,8-114,8 cm

Largeur 69.9 cm

Profonteur 51,5 cm

Poids brut:14Kg

Absorption totale 200 W

Absorption moteur 1x120 W

Absorption ampoule 2x40 W (E14)

du tuyau d'evacuation 15 cm

Modèle H 593

Hauteur (Version aspirante) 73,3-114,8 cm

Hauteur (Version recyclage) 81,8-114,8 cm

Largeur 89,9 cm

Profondeur 51,5 cm

Poids brut:14,85Kg

Absorption totale 200 W

Absorption moteur 1x120 W

Absorption ampoule 2x40 W (E14)

du tuyau d'evacuation 15 cm

Cette hotte est fabriqué conformément aux exigences des directives européennes suivantes:

Directive basse tension: 2006/95/EC (12-12-2006)
Directive CEM:2004/108/EC (15-12-2004)

Éléments non fournis avec la hotte
