Tipo di prodotto	Cappa aspirante
Marca	INDESIT
Modello	H573IX
Altezza (versione aspirante)	73,3 - 114,8 cm
Altezza (versione ricircolo)	81,8 - 114,8 cm
Larghezza	69,9 cm
Profondità	51,5 cm
Peso lordo	14 kg
Alimentazione elettrica	200 W (motore 120 W, illuminazione 2x40 W)
Tipo di installazione	Aspirante (evacuazione esterna) o filtrante (ricircolo interno con filtro a carbone)
Diametro di uscita aria	150 mm
Comandi	Tasti ON/OFF illuminazione, ON/OFF aspirazione, selezione potenza (min, media, max)
Illuminazione	2 lampadine 40 W max, tipo E14
Filtro antigrasso	Metallico, lavabile in lavastoviglie (ciclo delicato) ogni mese
Filtro a carbone	Da sostituire ogni 4 mesi (non lavabile, non rigenerabile)
Distanza di sicurezza minima	60 cm (cucina elettrica) / 70 cm (cucina a gas o mista)
Materiale del tubo di evacuazione	Liscio internamente, diametro 150 mm, lunghezza minima, curve limitate
Protezione elettrica	Interruttore onnipolare raccomandato
Riparabilità	Lampadine sostituibili, motore accessibile dopo rimozione dei filtri
Manutenzione	Pulizia regolare all'interno e all'esterno con un panno umido e detergente neutro, non utilizzare alcol

Domande frequenti - H573IX INDESIT

Come installare la cappa INDESIT H573IX in versione aspirante?

Per un'installazione in versione aspirante, collegate la cappa a un condotto di evacuazione esterno di diametro 150 mm. Il tubo deve essere liscio, il più corto possibile, con un numero minimo di curve (angolo max 90°). La parte orizzontale deve avere una leggera inclinazione verso l'alto (circa 10°) per facilitare l'evacuazione dell'aria. Assicuratevi che il filtro a carbone sia rimosso.

Come trasformare la cappa in versione filtrante (ricircolo)?

Per utilizzare la cappa in versione filtrante, è necessario installare un kit di filtrazione a carbone attivo (acquistato separatamente). Montare un filtro a carbone su ogni griglia di protezione della turbina del motore ruotando la manopola centrale in senso orario. Rimontare quindi i filtri antigrasso. L'aria sarà sgrassata e deodorata prima di essere reimmessa nell'ambiente.

Con quale frequenza va pulito il filtro antigrasso?

Il filtro antigrasso metallico va pulito una volta al mese. Utilizzare detergenti non aggressivi, a mano o in lavastoviglie a bassa temperatura con un ciclo rapido. Il lavaggio in lavastoviglie può causare scolorimento, ma ciò non influisce sulle prestazioni di filtrazione.

Quando va sostituito il filtro a carbone?

Il filtro a carbone va sostituito al massimo ogni 4 mesi. Non può essere né lavato né rigenerato. La durata effettiva dipende dalla frequenza d'uso e dalla regolarità della pulizia del filtro antigrasso.

Come sostituire le lampadine della cappa?

Prima di sostituire le lampadine, scollegate la cappa dalla rete elettrica. Assicuratevi che le lampadine siano fredde. Rimuovete i filtri antigrasso per accedere alle lampadine. Sostituite le lampadine difettose con modelli di 40 W massimo, tipo E14. Rimontate quindi i filtri.

Cosa fare se la cappa non funziona?

Controllate prima che non ci sia un'interruzione di corrente e che sia stata selezionata una velocità. Se la cappa si spegne durante il funzionamento, verificate l'interruttore onnipolare. Se il problema persiste, scollegate la cappa per 5 secondi e poi ricollegatela. Contattate il servizio clienti se l'anomalia continua.

Perché la cappa ha una resa bassa?

Una resa bassa può essere dovuta a una velocità insufficiente rispetto alla quantità di vapori, a un'aerazione insufficiente della cucina, o a un filtro a carbone esaurito (in versione filtrante). Verificate anche che il condotto di evacuazione non sia ostruito o che il tubo non abbia curve eccessive.

Quale distanza di sicurezza rispettare tra la cappa e il piano cottura?

La distanza minima tra la cappa e la superficie di cottura è di 60 cm per una cucina elettrica e di 70 cm per una cucina a gas o mista. Se le istruzioni del piano cottura prevedono una distanza maggiore, seguite quelle.

Si può usare la cappa senza i filtri?

No, la cappa non deve mai essere utilizzata senza che le griglie e i filtri siano montati correttamente. Ciò potrebbe danneggiare il motore e aumentare i rischi di incendio. I filtri antigrasso proteggono il motore e i filtri a carbone eliminano gli odori.

Come pulire l'esterno della cappa?

Pulite regolarmente l'esterno e l'interno della cappa (almeno una volta al mese) con un panno umido imbevuto di un detergente liquido neutro. Non utilizzate mai prodotti abrasivi o alcol, poiché potrebbero danneggiare la superficie.

MANUALE UTENTE H573IX INDESIT

! E' importante conservare quello manuale per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di fuga.

SICUREZZA GENERALE

La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 70cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti.

E' tuttavia necessario interpellare un technician qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno cheeci non siano sotto la supervisione o struiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Maiutilizzarelacappa sansagriglia corrattamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamenteindicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

L'aria aspirata non delve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e cui dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura delve essere fissate molto controllo one evitare che l'olio surriscaldato prenda fuoco.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quando previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentlymente pulita sa internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunique quando espressamente indicate nelle istruzioni di manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se prosvvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interruptore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Sostituazione del cavo di alimentazione

Attenzione! La sostuzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualità similare.

SCARICO DELL'ABIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perciò agli responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno piu' liscio possibile.
Il materiale del condotto delve essere APPROVATO normativamente.
! L'azienda declina agli responsabilità qualora queste norme non vengano rispettate.

FILTRANTE O ASPIRANTE?

! La sua cappa è pronta per essere utilizzata in versione aspirante.

Perutilizzarelacappa in versionefiltrantevainstallato l'appostoKIT ACCESSORIO.

Verificate nelle prime pagine di quello manuale se il KIT ACCESSORIO è gi fatto a corredo o va acquistato a parte.

Note: Se fornito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contenute in quello manuale.

Versione aspirante

I vapore vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Nella parte orizzontale, il tubo delve ave alla leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilemente.

Se la cappa è provvista di filtri al carbone, questi devono essere totti.

Versione filtrante

Ordinare ed installare 2 filtri al carbone attivo (I filtri al carbone attivo sono disponibili presso il Vs. rivenditore).

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanzatramite la griglia superiore.

COMANDI

A. Interruftlore luce ON/OFF.
B. Interruttore ON/OFF e selezione velocità 1 (in caso di poco vapore e fumo)
B+C. SeLECTIONE velocità 2 (in caso di media quantità di vapore e fumo)
B+D. Selezione velocità 3 (in caso di molto vapore e fumo)
E. spia di funzionamento

MANUTENZIONE

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contententi abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quando di attenersi alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglia il filtrato antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

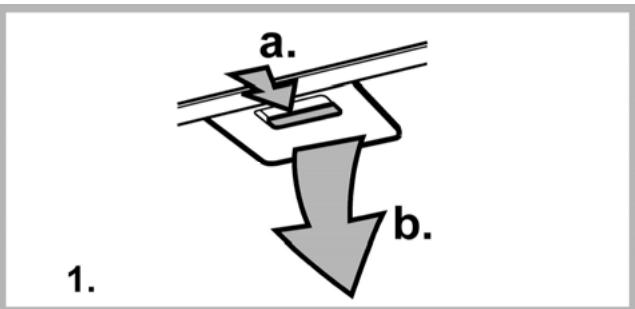

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtrò carbone si verifieso un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrò grassi. In agli casi è necessario sostituire la cartuccia al massimo agli quattro mesi.

NON può essere lavato o rigenerato

Togliere ilhetto grassi.

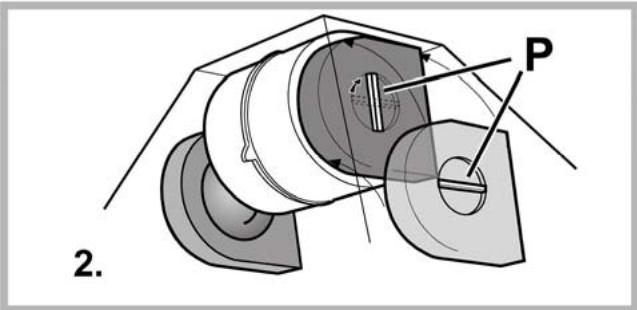

Applicarne uno per lato a copertura di entrambè le griglie di protezione della girante del motore, dopodiche girare la maniglia centrale P dei filtri in senso orario.
- Per lo smontaggio girare la maniglia centrale P di agli他们在 senso antiorario.
Rimettere i filtri antigrasso.

Sostituzione delle lampade

Disinserire l'apparecchio alla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

• Togliere i filtri antigrasso.
• Sostituire la lampada danneggiata utilizingando lampade da max 40W (E14).
  Rimontareifilti antigrasso.

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma devese consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparentecchiate elettriche ed elettroniche. Disfarsene segundo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controli:

Se la cappa non funziona:
Verificare che:
- non c'é interruzione di corrente.
- è stata selezionata una velocità.
Se la cappa ha un rendimento scarso:
Verificare che:
- La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
- La cucina è sufficientemente areata per permettere una presa d'aria.
- Il filtro carbone non è consumato (cappa in versione filtrante).
Se la cappa si è spenta nel corso del normale funzionamento:
Verificare che:
- non c'é interruzione di corrente.
- il dispositivo di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolveri al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica extraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

DATI TECHNICI

Modello H 563

Altezza (Versione aspirante) 73,3-114,8 cm

Altezza (Versione filtrante) 81,8-114,8 cm

Larghezza 59,9 cm

Profondita 51,5 cm

Peso lordo: 12,1

Assorbimento totale 200 W

Assorbimento motore 1x120 W

Assorbimento lampade 2x40 W (E14)

del tubo di scarico 15cm

Modello H 573

Altezza (Versione aspirante) 73,3-114,8 cm

Altezza (Versione filtrante) 81,8-114,8 cm

Larghezza 69,9 cm

Profondita 51,5 cm

Peso lordo: 14 Kg

Assorbimento totale 200 W

Assorbimento motore 1x120 W

Assorbimento lampade 2x40 W (E14)

del tubo di scarico 15 cm

Modello H 593

Altezza (Versione aspirante) 73,3-114,8 cm

Altezza (Versione filtrante) 81,8-114,8 cm

Larghezza 89,9 cm

Profondita 51,5 cm

Peso lordo: 14,85 Kg

Assorbimento totale 200 W

Assorbimento motore 1x120 W

Assorbimento lampade 2x40 W (E14)

del tubo di scarico 15 cm

La cappa è conforme alle seguenti Direttive EC:

Componenti non in dotazione con il prodotto
