OGB80SEDD/GA - Chaudière GORENJE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière gaz à condensation
Marque	Gorenje
Modèle	OGB80SEDD/GA
Dimensions (L x H x P)	400 x 700 x 300 mm
Poids net	30 kg
Alimentation	Gaz naturel (G20/G25)
Puissance utile (chauffage)	24 kW
Rendement énergétique saisonnier	Classe A+ (94%)
Débit d'eau chaude sanitaire	11 l/min (ΔT=30°C)
Type de tirage	Ventouse concentrique (60/100 mm)
Température de fonctionnement	30 - 80°C (chauffage)
Pression de service max.	3 bar
Capacité du vase d'expansion	8 litres
Protection antigel	Intégrée
Fonctions principales	Chauffage central et production d'eau chaude sanitaire instantanée
Entretien et nettoyage	Dépoussiérage annuel des ailettes, vérification de la pression d'eau
Sécurité	Dispositif de coupure automatique du gaz, soupape de sécurité, thermostat de sécurité
Pièces détachées et réparabilité	Disponibles via service après-vente (indice de réparabilité : 7,5/10)
Informations générales	Notice téléchargeable de 116 pages. Assistance technique par email ou téléphone.

FOIRE AUX QUESTIONS - OGB80SEDD/GA GORENJE

Comment allumer la chaudière Gorenje OGB80SEDD/GA ?

Appuyez sur le bouton ON/OFF du panneau de contrôle. Réglez la température souhaitée pour le chauffage (molette gauche) et l'eau chaude sanitaire (molette droite). La chaudière s'allume automatiquement.

Que faire si la pression d'eau est trop basse ?

Ouvrez le robinet de remplissage situé sous la chaudière jusqu'à ce que le manomètre indique entre 1 et 1,5 bar. Refermez ensuite le robinet. Si le problème persiste, vérifiez les fuites.

Comment réinitialiser un code erreur ?

Coupez l'alimentation électrique et gaz pendant 30 secondes, puis rétablissez. Si l'erreur réapparaît, notez le code et consultez la liste des codes d'erreur dans la notice.

Faut-il un entretien annuel obligatoire ?

Oui, par un professionnel qualifié. Il vérifie la combustion, nettoie les échangeurs et contrôle la sécurité. Cela maintient la garantie et le rendement.

L'eau chaude met du temps à arriver, est-ce normal ?

Oui, surtout si la chaudière est éloignée du point d'usage. Le temps de puisage dépend de la longueur des tuyaux. Vous pouvez installer un circulateur ou un ballon tampon pour réduire le délai.

La chaudière fait du bruit (cliquetis) en fonctionnement

Cela peut être dû à de l'air dans le circuit. Purgez les radiateurs et vérifiez la pression. Un bruit de coup de bélier nécessite l'installation d'un anti-bélier.

Peut-on utiliser la chaudière sans eau chaide ?

Oui, coupez le robinet d'eau chaide et réglez le sélecteur ECS sur 0. La chaudière fonctionnera uniquement en mode chauffage.

Comment vidanger la chaudière en hiver hors gel ?

Fermez l'arrivée de gaz et d'eau. Ouvrez le purgeur et la vidange pour évacuer l'eau. Pour un arrêt prolongé, utilisez un antigel adapté aux circuits de chauffage.

Quelle est la garantie du Gorenje OGB80SEDD/GA ?

La garantie légale est de 2 ans (pièces et main-d'œuvre). Certains composants (échangeur) bénéficient d'une garantie sous conditions. Enregistrez votre produit sur le site Gorenje.

Où télécharger la notice complète ?

Rendez-vous sur notice-facile.com ou le site Gorenje, saisissez le modèle OGB80SEDD/GA. La notice PDF de 116 pages est disponible gratuitement en français.

MODE D'EMPLOI OGB80SEDD/GA GORENJE

Notice d'utilisation 102

PËRDORIMI DHE MIRËMBAJTJA

Cher client, nous vous remercions d'avoir acheté notre produit.

LISEZ ATTENTIVEMENT LES INSTRUCTION AVANT D'INSTALLER LE CHAUFFE-EAU ET AVANT DE VOUS EN SERVIR POUR LA PREMIÈRE FOIS.

CET APPAREIL N'EST PAS DESTINÉ AUX PERSONNES (Y COMPRIS LES ENFANTS) REDUITE PHYSIQUES, SENSORIELS OU MENTAUX CAPACITES, OU DE L'ABSENCE D'EXPÉRIENCES ET DE CONNAISSANCES, SAUF S'ILS ONT ÉTÉ CONTROLE OU DONNER INSTRUCTION CONCERNANT L'UTILISATION DE L'APPAREIL PAR PERSONNE RESPONSABLE DE LEUR SECURITE.

LES ENFANTS DOIVENT ÊTRE SURVEILLÉS POUR S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL.

Testé officiellement, le chauffe-eau est fabriqué conformément aux normes en vigueur; le certificat de sécurité et le certificat de compatibilité électromagnétique ont été délivrés. Ses caractéristiques techniques de base sont indiquées sur la plaquette signalétique se trouvant entre les deux tuyaux de branchement. Le chauffe-eau ne peut être raccordé au réseau de distribution d'eau et au réseau électrique que par un technicien qualifié. Seulement le service après-vente autorisé peut procéder aux interventions à l'intérieur de chauffe-eau en raison de la réparation, du détartrage ou du changement d'anode de protection anti-corrosion.

ENCASTREMENT

Encastrez le chauffe-eau le plus proche possible des orifices de sortie d'eau. En installant votre chauffe-eau dans une pièce comprenant une baignoire ou une douche, il faut absolument respecter les exigences de la norme IEC 60364-7-701 (VDE 0100, Partie 701). Fixez-le au mur ou au sol par deux vis muraux de diamètre nominal de 8 mm minimum. Les murs ou le sol où il est destiné à être installé doivent être renforcés adéquatement. Le chauffe-eau ne peut être installé au mur que verticalement.

CARACTÉRISTIQUES TECHNIQUES DE L'APPAREIL

1) Le temps de chauffe de tout le contenu de chauffe-eau à l'aide du corps chauffant électrique, à la température d'entrée de l'eau froide de l'installation de distribution d'eau de 15°C.
2) La consommation d'énergie en maintenant une température constante de 65°C dans le chauffe-eau, à la température ambiante de 20°C, mesuré selon EN 60379.

	A B C
OGB 30 SEDD 5	10 310 235
OGB 50 SEDD 6	90 470 250
OGB 80 SEDD 9	50 735 245
OGB 100 SEDD	1125 900	255
OGB 120 SEDD	1300 900	430

Dimensions du chaffe-eau pour le raccordement et le montage [mm]

RACCORDEMENT AU RÉSEAU DE DISTRIBUTION D'EAU

L'arrivée et l'évacuation d'eau sont indiquées sur les tuyaux de chauffe-eau par une marque de couleur. L'arrivée de l'eau froide est marqué par le bleu, tandis que l'évacuation de l'eau chaude est marqué par le rouge.

Le chauffe-eau peut être raccordé au réseau de distribution d'eau de deux manières. Le système de raccordement fermé (à pression) permet de prendre de l'eau aux plusieurs orifices de sortie d'eau, tandis que le système ouvert (à non-pression) ne permet qu'une seule prise d'eau. En fonction du système de raccordement choisi vous devez acheter aussi les batteries mélangeuses correspondantes. Dans le cas du système ouvert (à non-pression), un clapet anti-retour doit être encastré devant le chauffe-eau, celui-ci empêchant l'écoulement de l'eau de la chaudière dans le cas du manque d'eau dans le réseau de distribution d'eau. Ce système de raccordement demande une batterie mélangeuse à écoulements croisés. En raison du chauffage, le volume d'eau dans le chauffe-eau augmente ce qui provoque le dégouttement du bec de la batterie mélangeuse. On ne peut pas empêcher le dégouttement de l'eau en bien serrant la poignée de la batterie mélangeuse, on peut seulement la détériorer. Dans le cas du système de raccordement fermé (à pression), les batteries mélangeuses manométriques doivent être utilisées aux orifices de sortie d'eau. En raison de la sécurité du fonctionnement, une soupape de sûreté ou un groupe de sûreté doit être impérativement encastré sur le tuyau d'arrivée ce qui empêche la hausse de pression dans la chaudière pour plus de 0,1 Mpa au-dessus de la pression nominale. L'orifice de décharge sur la soupape de sûreté doit obligatoirement avoir la sortie sur la pression atmosphérique.

Lors du chauffage de l'eau dans le chauffe-eau la pression de l'eau dans la chaudière augmente jusqu'à ce que la limite réglée dans la soupape de sûreté ne soit pas atteinte. Le retour de l'eau au réseau de distribution d'eau étant empêché, le dégouttement de l'orifice de décharge de la soupape de sûreté peut se produire. L'eau gouttante peut être emmenée à la décharge à travers la gouttière qu'on installe sous la soupape de sûreté. Le tuyau de décharge installé au-dessous de l'écoulement de la soupape de sûreté doit être installé directement vers le bas et dans une ambiance où il ne gèle pas.

Dans le cas où vous n'avez pas de possibilité, faute d'une mauvaise exécution de l'installation, d'emmener l'eau gouttante de la soupape de sûreté à la décharge, le dégouttement peut être évité par l'encastrement d'un vase d'expansion de volume de 3 l sur le tuyau d'arrivée du chauffe-eau.

Pour assurer le bon fonctionnement de la soupape de sûreté vous devez vous-même effectuer des contrôles périodiques. Lors du contrôle, l'écoulement de la soupape de sûreté et de décharge doit être ouvert en déplaçant la poignée ou bien en dévissant l'écrou de la soupape (en fonction du type de la soupape). L'eau doit s'écouler à travers la buse d'écoulement ce qui prouve le bon fonctionnement de la soupape.

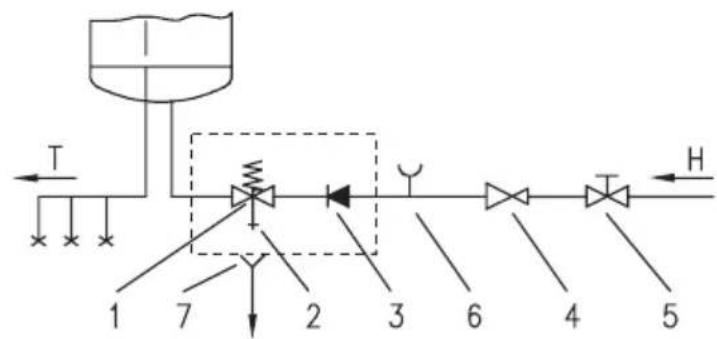

Système fermé (à pression)

Système ouvert (à non-pression)

Légende:

1 - Soupape de sûreté 6 - Élément d'essai
2 - Soupape d'essai 7 - Bec avec le raccord à la
3 - Clapet de non-retour décharge
4 - Détendeur de la pression H - Eau froide
5 - Soupape d'arrêt T - Eau chaude

Une soupape d'arrêt ne doit pas être encastré entre le chauffe-eau et la soupape de sûreté, puisqu'un tel encastrement rendrait impossible le fonctionnement de la soupape de sûreté.

Si la pression dans le réseau est inférieure à 0,5 MPa (5 bar), le chauffe-eau peut être raccordé au réseau de distribution d'eau du secteur sans détendeur. Si la pression dans le réseau dépasse 0,5 MPa (5 bar) deux détendeurs doivent être installés.

Le chauffe-eau doit être impérativement rempli d'eau avant le raccordement au réseau électrique.

Lors du premier remplissage ouvrez la poignée pour l'eau chaude sur la batterie mélangeuse.

Le chauffe-eau est rempli quand l'eau commence à s'écouler à travers le bec de la batterie mélangeuse.

RACCORDEMENT AU RÉSEAU ÉLECTRIQUE

Avant de brancher le chauffe-eau au réseau électrique, le câble d'alimentation de la section minimale de 1,5 mm² (H05VV-F 3G 1,5 mm²) doit y être encastré.

Pour pouvoir procéder à cette opération, le couvercle de protection doit être dévissé du chauffe-eau.

Le raccordement du chauffe-eau au réseau électrique doit être exécuté conformément aux normes pour les installations électriques. Un dispositif permettant de séparer tous les pôles du réseau d'alimentation doit être encastré entre le chauffe-eau et l'installation permanente, conformément aux prescriptions nationales concernant les installations.

Légende:

1 - Thermostat
2 - Fusiblethermique bipolaire
3 - Corps chauffant
(2x1000 W ou à la 3x700 W)
4 - Borne de connexion

L - Fil de phase

N - Fil neutre

± - Fil de protection

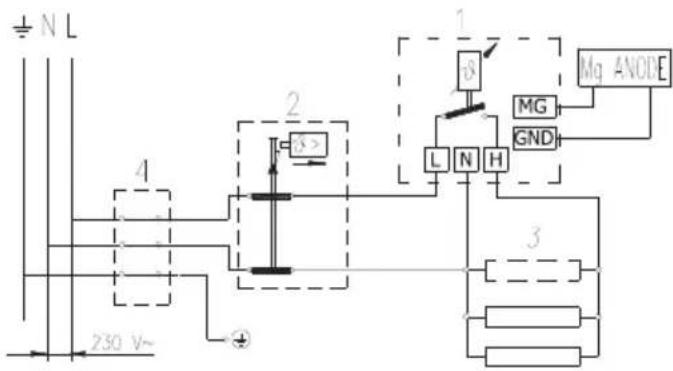

Schéma du couplage électrique

E

AVERTISSEMENT: Avant toute intervention dans son intérieur, le chauffe-eau doit être impérativement débranché du réseau électrique!

Branché au réseau électrique et à celui de distribution d'eau, le chauffe-eau est prêt à être utilisé.

Le chauffe-eau est équipé d'un régulateur électronique qui permet de régler la température de l'eau dans le réservoir du chauffe-eau. Les réglages suivants sont possibles: le réglage manuel de la température de 35 à 75°C, le réglage à la température économique et le réglage à la température de protection contre le gel dans le chauffe-eau.

Le régulateur électronique sur l'affichage indique constamment la température de l'eau dans le chauffe-eau.

MANIEMENT :

Le chauffe-eau est mis en marche ou en arrêt en appuyant la touche pendant au moins 2 secondes.

En appuyant la touche, trois modes différents de fonctionnement peuvent être choisis:

• protection contre le gel (température préréglée à 7°C)
• température économique (préréglée à 55°C)
• réglage manuel de la température de 35 à 75°C (graduation par 1°C)

E

Protection contre le gel :

- en appuyant la touche le mode a été choisi (le voyant jaune brille au-dessous de

- ainsi le régulateur a été réglé à la température de 7°C, ce qui est indiqué aussi sur l'affichage.

- Réglage à la température économique :

- en appuyant la touche le mode a été choisi (le voyant jaune brille au-dessous de e)

- ainsi le régulateur a été réglé à la température de 55°C, ce qui est indiqué aussi sur l'affichage.

Réglage manuel de la température :

- en appuyant la touche , le mode a été choisi (le voyant jaune brille au-dessous de

- l'affichage affiche toujours la dernière température d'eau réglée, à l'exception de la première mise en marche lors de laquelle la température préréglée (35°C) est affichée

- en appuyant les touches ou, la nouvelle température souhaitée est réglée. En appuyant la touche, la température augmente/diminue de 1°C. En maintenant la touche appuyée, le procédé est accéléré.

- la température souhaitée une fois réglée, l'affichage clignote pendant 3 secondes puis il affiche la température actuelle

- dans le cas d'une coupure de l'alimentation électrique, le dispositif reprend les réglages réglés avant la coupure

Mise en arrêt/marche du chauffe-eau :

- Si vous débrancherez le chauffe-eau du réseau électrique, vous devez le vidanger en cas du danger de gel.

INDICATIONS :

• par voyants :

- fonctionnement du corps chauffant 🌿 : par le voyant vert, à savoir:

- le corps chauffant fonctionne – le voyant brille - le corps chauffant ne fonctionne pas – le voyant ne brille pas

- fonctionnement de l'anode Mg : par le voyant rouge, à savoir:

- le voyant ne brille pas – l'anode fonctionne - le voyant brille – l'anode peut être usée Attention! Lorsque le chauffe-eau est hors d'usage pour la plus longue période de temps, le signal de la lampe mai indiquent que le Mg anode est usée, en dépit du fait que l'anode Mg est toujours actif. Dans ce cas, ouvrez le robinet d'eau chaude (débit d'eau douce dans l'eau de chauffage). Si le signal de feu éteint, le fonctionnement du chauffe-eau ne soit pas compromise. Si non, contactez le fournisseur de service

autorisé le plus proche.

- fonctionnement du chauffe-eau: par le voyant jaune, à savoir:

• protection contre le gel – le voyant brille ou
• température économique – le voyant brille ou
• réglage manuel – le voyant brille

• par affichage DEL :

• température de l'eau dans le chauffe-eau : de 0 à 75°C
• lors du réglage, affichage de la température réglée: clignotant de 0 à 75°C

• indication de pannes :

• affichage E1 - panne du capteur du régulateur électronique (le corps chauffant ne fonctionne pas)

• affichage E2 – panne du capteur du thermomètre (le corps chauffant fonctionne)
• affichage E3 – panne des deux capteurs (le corps chauffant ne fonctionne pas)
• affichage E4 – température basse, gel (le corps chauffant ne fonctionne pas)
• affichage E5 – surchauffe (température > 100°C) – (panne du régulateur électronique).

Si vous n'avez pas l'intention d'utiliser le chauffe-eau pendat une plus longue période protégez son contenu contre le gel: ne débranchez pas l'électricité et réglez le bouton du thermostat à la position “*”.

En exécutant ce réglage, le chauffe-eau maintiendra la température de l'eau à 10°C environ.

Si vous débranchez le chauffe-eau, vous devez le vider dans le cas du danger de gel.

Avant le vidange, le chauffe-eau doit être obligatoirement débranché du réseau électrique.

Puis on ouvre la poignée pour l'eau chaude sur une des batteries mélangeuses raccordées au chauffe-eau. On fait écouler de l'eau à travers le tube d'affluence. À cette fin, nous vous conseillons d'installer une soupape d'échappement ou un T élément entre la soupape de sûreté et le tube d'affluence. Si ce n'est pas le cas, vous pouvez vider le chauffe-eau aussi à travers l'échappement sur la soupape de sûreté : placez le levier ou bien la chape tournante de la soupape à la même position que lors du test de la soupape. Après l'échappement de l'eau du chauffe-eau à travers le tube d'affluence, il y reste une petite quantité d'eau que vous faites échapper lors du dévissage de la bride du chauffe-eau.

L'eau du chauffe-eau est évuacuée à travers le tube d'affluence de celui-ci. A cette fin, il est conseillé d'installer un raccord (un T élément) ou une soupape d'échappement entre la soupape de sûreté et le tube d'affluence. De même, le chauffe-eau peut être vidé directement à travers la soupape de sûreté en plaçant le levier ou bien la chape tournante de la soupape à la même position que lors du test de fonctionnement. Avant le vidange, il faut débrancher le chauffe-eau du réseau électrique; puis il faut ouvrir la poignée pour l'eau chaude sur la batterie mélangeuse. Après le vidange à travers le tuyau de d'affluence dans le chauffe-eau, il y reste une petite quantité d'eau qui s'écoule à travers l'orifice de bride de chauffage lors de l'enlèvement de celle-ci.

L'extérieur du chauffe-eau doit être nettoyé à l'aide de la solution douce d'un détergent.

N'utilisez pas de solvants ou de moyens de nettoyage abrasifs.

Les contrôles de service réguliers assureront le bon fonctionnement et une longue durée de vie du chauffe-eau. La garantie anti-corrosion de la chaudière n'est valable que si vous avez procédé aux contrôles réguliers préscrits de l'usure de l'anode de protection. La période entre deux contrôles ne doit pas dépasser 36 mois. Les contrôles doivent être exécutés par un technicien autorisé qui note le contrôle sur la feuille de garantie du produit. Lors du contrôle, il vérifie l'usure de l'anode de protection anti-corrosion et, au besoin, il enlève le tartre qui s'accumule à l'intérieur du chauffe-eau en fonction de la qualité, quantité et température de l'eau consommée. Après le contrôle du chauffe-eau, le service après-vente vous recommandera la date du contrôle suivant en tennant compte de l'état constaté.

Nous vous prions de ne pas réparer vous-même les pannes éventuelles sur le chauffeau; appelez le service après-vente le plus proche de chez vous.
