Produkttyp	Gas-Brennwertkessel
Marke	Gorenje
Modell	OGB80SEDD/GA
Abmessungen (L x H x T)	400 x 700 x 300 mm
Nettogewicht	30 kg
Brennstoff	Erdgas (G20/G25)
Nutzleistung (Heizung)	24 kW
Saisonale Energieeffizienz	Klasse A+ (94%)
Warmwasserdurchfluss	11 l/min (ΔT=30°C)
Abgasführung	Konzentrische Abgasführung (60/100 mm)
Betriebstemperatur	30 - 80°C (Heizung)
Max. Betriebsdruck	3 bar
Ausdehnungsgefäßvolumen	8 Liter
Frostschutz	Integriert
Hauptfunktionen	Zentralheizung und sofortige Warmwasserbereitung
Wartung und Reinigung	Jährliche Entstaubung der Lamellen, Überprüfung des Wasserdrucks
Sicherheit	Automatische Gasabsperrvorrichtung, Sicherheitsventil, Sicherheitsthermostat
Ersatzteile und Reparierbarkeit	Erhältlich über den Kundendienst (Reparaturindex: 7,5/10)
Allgemeine Informationen	Herunterladbare Bedienungsanleitung (116 Seiten). Technischer Support per E-Mail oder Telefon.

Häufig gestellte Fragen - OGB80SEDD/GA GORENJE

Wie schalte ich den Gorenje OGB80SEDD/GA Heizkessel ein?

Drücken Sie die ON/OFF-Taste auf dem Bedienfeld. Stellen Sie die gewünschte Temperatur für die Heizung (linker Drehregler) und das Warmwasser (rechter Drehregler) ein. Der Heizkessel schaltet sich automatisch ein.

Was tun, wenn der Wasserdruck zu niedrig ist?

Öffnen Sie das Füllventil unter dem Heizkessel, bis das Manometer zwischen 1 und 1,5 bar anzeigt. Schließen Sie dann das Ventil. Wenn das Problem weiterhin besteht, überprüfen Sie auf Lecks.

Wie setze ich einen Fehlercode zurück?

Unterbrechen Sie die Strom- und Gasversorgung für 30 Sekunden und stellen Sie sie dann wieder her. Wenn der Fehler erneut auftritt, notieren Sie den Code und schlagen Sie die Fehlercodeliste in der Anleitung nach.

Ist eine jährliche Wartung Pflicht?

Ja, durch einen qualifizierten Fachmann. Er überprüft die Verbrennung, reinigt die Wärmetauscher und kontrolliert die Sicherheit. Dies erhält die Garantie und die Effizienz.

Das warme Wasser braucht Zeit, um anzukommen, ist das normal?

Ja, besonders wenn der Heizkessel weit vom Entnahmepunkt entfernt ist. Die Zeit hängt von der Länge der Rohre ab. Sie können eine Zirkulationspumpe oder einen Pufferspeicher installieren, um die Verzögerung zu verringern.

Der Heizkessel macht im Betrieb Geräusche (Klappern)

Dies kann an Luft im Kreislauf liegen. Entlüften Sie die Heizkörper und überprüfen Sie den Druck. Ein Wasserschlag-Geräusch erfordert die Installation eines Druckstoßdämpfers.

Kann der Heizkessel ohne Warmwasser betrieben werden?

Ja, schließen Sie den Warmwasserhahn und stellen Sie den WW-Wahlschalter auf 0. Der Heizkessel arbeitet nur im Heizbetrieb.

Wie entleere ich den Heizkessel im Winter bei Frost?

Schließen Sie die Gas- und Wasserzufuhr. Öffnen Sie das Entlüftungsventil und den Ablass, um das Wasser abzulassen. Bei längerem Stillstand verwenden Sie ein Frostschutzmittel, das für Heizkreisläufe geeignet ist.

Wie lautet die Garantie für den Gorenje OGB80SEDD/GA?

Die gesetzliche Garantie beträgt 2 Jahre (Teile und Arbeit). Einige Komponenten (Wärmetauscher) haben eine bedingte Garantie. Registrieren Sie Ihr Produkt auf der Gorenje-Website.

Wo kann ich die vollständige Anleitung herunterladen?

Gehen Sie auf notice-facile.com oder die Gorenje-Website, geben Sie das Modell OGB80SEDD/GA ein. Die PDF-Anleitung mit 116 Seiten ist kostenlos auf Französisch erhältlich.

BEDIENUNGSANLEITUNG OGB80SEDD/GA GORENJE

Gebrauchsanweisung 16

Geehrter Käufer, wir danken Ihnen für die Anschaffung unseres Produktes. WIR BITTEN SIE VOR DEM EINBAU UND VOR DEM ERSTEN GEBRAUCH DES WARMWASSERBEREITERS SORGFÄLLTIG DIE ANWEISUNGEN DURCHZULESEN.

DIESES GERÄT IST NICHT FÜR DIE NUTZUNG DURCH PERSONEN (EINSCHLIEßLICH KINDER) MIT EINGESCHRÄNKTER KÖRPERLICHEN, SENSORISCHEN ODER GEISTIGEN FÄHIGKEITEN, ODER DAS FEHLEN VON ERFAHRUNG UND WISSEN, SOFERN SIE NICHT ERHIELTEN ÜBERWACHUNG ODER BELEHRUNG ÜBER DIE VERWENDUNG DES GERÄTS NACH PERSONEN, DIE FÜR IHRE SICHERHEIT.

KINDER SOLLTEN ÜBERWACHT WERDEN, UM SICHERZUSTELLEN, DASS SIE NICHT SPIELEN, MIT DEM GERÄT.

Die Herstellung des Warmwasserbereiters erfolgte im Einklang mit den gültigen Normen. Das Gerät wurde einer ordnungsgemäßen Prüfung unterzogen und mit einem Sicherheitsnachweis und einem Zertifikat über elektromagnetische Kompatibilität versehen. Seine grundtechnische

Eigenschaften sind auf dem Anschriftstafelchen das zwischen den beiden Annschlussröhren angeklebt ist. Den Warmwasserbereiter darf an das Wasser- und Elektronetz nur dafür befähigter Fachmann anschliessen. Eingriffe in das innere wegen Reparatur, Beseitigung des Wassersteines und Kontrolle oder Auswechselung der Antikorrosions -Schutzanode darf nur bevollmächtigter Kundendienst ausführen.

EINBAU

Den Warmwasserbereiter montieren Sie möglichst nahe der Abnahmestelle. Bei der Montage des Warmwasserspeichers im Raum, wo Badewanne oder Dusche stehen, sind die Anforderungen des Standards IEC 60364-7-701 (VDE 0100, Teil 701) unbedingt zu berücksichtigen. Das Gerät wird mittels zwei Wandschrauben mit Nominaldurchmesser von mindestens 8 mm an die Wand befestigt. Den Warmwasserbereiter befestigen sie an die Wand mit Wandschrauben.

Die Wand mit schwacher Tragfähigkeit müssen Sie an der Stelle, wo sie ihn aufhängen werden, entsprechend verstärken. Den Warmwasserbereiter dürfen Sie nur senkrecht befestigen.

TECHNISCHE DATEN DES GERÄTES

Typ OGB 30 E3 OGB 50 E3 OGB 80 E3 OGB 100 E3 OGB 120 E3
Model	OGB 30 SEDD/UNI	OGB 50 SEDD/UNI	OGB 80 SEDD/UNI	OGB 100 SEDD/UNI	OGB 120 SEDD/UNI
Volumen [l]	30	50	80	100	120
Nenndruck [MPa]	0,6
Gewicht/gefüllt mit Wasser [kg]	19/49	24/74	31/111	36/136	41/161
Korrosionsschutz des Behälters	emailliert & Magnesiumschutzanode
Zahl und Stärke der Heizkörper [W]	2100	2000
Število in moč grelcev [W]	3 x 700	2 x 1000
Anschlußspannung [V~]	230
Schutzklasse	I
Grad des Apparatschutzes	IP24
Aufwärmungszeit bis 75°C1) [h]	105	155	305	355	435
Mischwassermenge bei 40°C [l]	54	96	151	199	238
Bereitschaftsstromverbrauch 2) [kWh/24h]	0,69	0,94	1,30	1,54	1,79

1) Diese Werte gelten für das Mischen des Wassers aus der Wasserleitung von ca. 15°C und des Heisswassers aus dem Heisswasserspeicher bei einer Wassertemperatur von 65°C.
2) Bei 65°C Wassertemperatur gemessen (gemäss EN 60379).

	A B C
OGB 30 SEDD 5	10 310 235
OGB 50 SEDD 6	90 470 250
OGB 80 SEDD 9	50 735 245
OGB 100 SEDD	1125 900	255
OGB 120 SEDD	1300 900	430

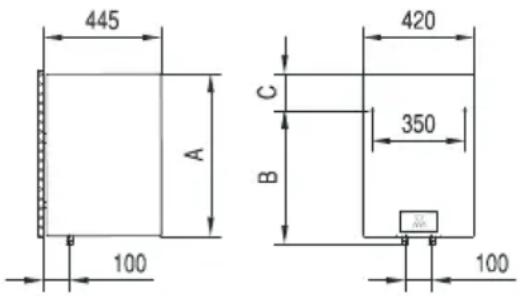

Die Einbaumaße [mm]

ANSCHLUSS AN DAS WASSERLEITUNGSNETZ

Die Wasseristallation muss gemäß DIN1988 durchgefürt werden. Zu- und Ableitung sind an den Röhren des Warmwaserbereiters farbig gekennzeichnet. Zuleitung des kalten Wassers ist blau, Ableitung des warmen Wassers ist aber rot. Den Warmwasserbereiter können Sie an das Wasserleitungsnetz auf zwei Weisen anschliessen. Geschlossenes Drucksystem des Anschlusses ermöglicht die Abnahme an mehreren Abnahmestellen, das ofene Drucklose System aber erlaubt nur eine Abnahmestelle. Mit Hinsicht auf gewähltes Anschlussystem müssen Sie auch entsprechende Mischbatterien anschaffen.

Bei offenem drucklosem System muss vor dem Warmwasserbereiter ein Rückschlagventil eingebaut werden, das den Wasseerausfluss aus den Kessel, wenn es im Wassernetz kein Wasser gibt vermeidet. Bei diesem Anschlussystem müssen Sie eine Vorlauf Mischbatterie verwenden.

Bei erwärmen vergrössert sich das Wasserwolumen was zu tropfen aus den Auslaufrohr der Mischbaterie fürt. Wenn die eingestellte Wassertemperatur erreicht ist endet das tropfen. Mit starkem Anziehen des Griffes an der Mischbatterie können Sie das Tröpfeln des Wassers nicht verhindern, sondern Sie können die Batterie nur verderben. Bei geschlossenem Drucksystem des Anschlusses müssen Sie an Abnahmestelle DruckMischbatterien verwenden. Für eine sichere Betriebsweise ist unbedingt ein baumustergepruftes Sicherheitsventil an das Zulaufrohr einzubauen oder eine Sicherheitsgruppe, die einen Druckanstieg von mehr als 0,1 MPa über Nominal im Kessel verhindert. Die Auslauföffnung am Sicherheitsventil muss unbedingt den Ausgang zum Luftdruck haben.

Um die richtige Funktion des Sicherheitsventils zu gewährleisten, müssen Sie selber periodische Kontrollen ausführen. Da der Wasserücklauf zurück in das Wasserleitungsnetz verhindert ist kann es zum Tröpfeln des Wassers aus der Ablauföffnung des Sicherheitsventils kommen. Das tröpfende Wasser können Sie in den Abflusss über den Auffaaangsausatz den Sie unter das Sicherheitsventil anbringen leiten. Das Ablflussrohr, das unter dem Ablauf des Sicherheitsventils angebracht wird, ist senkrecht nach unten und in frostfreier Umgebung einzubauen.

Gibt es wegen einer unsachgemäß ausgeführten Installation keine Möglichkeit, das tropfende Wasser aus dem Rückschlagventil in den Ablauf zu leiten, kann man das Tröpfeln vermeiden, indem ein Expansionsgefäß mit dem Volumen 3 l am Zulaufrohr des Warmwasserbereiters eingebaut wird.

Das Sicherheitsventil muss regelmäßig betrieben werden, um Kalkablagerungen zu

entfernen un zum Überprüfen, dass es nich blockiert ist.

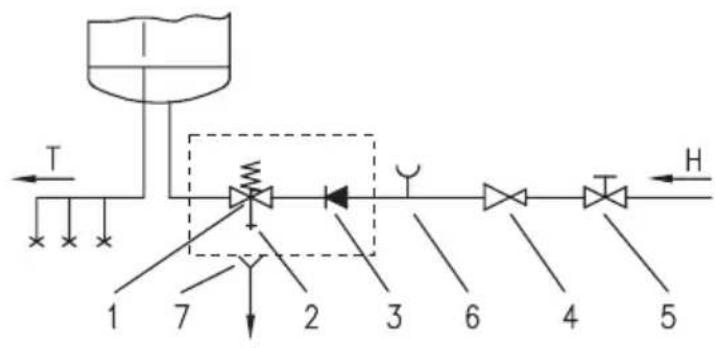

Das Drucksystem

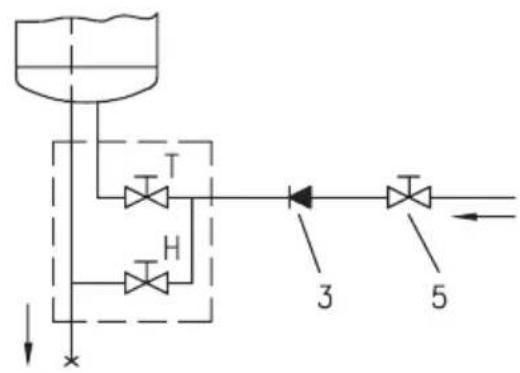

Das Durchflußsystem

Legende:

1 - Sicherheitsventil 6 - Testansatzstück
2 - Testventil 7 - Trichter mit dem Anschluß
3 - Sperrventil an den Ablauf
4 - Reduzierdruckventil H - Kaltwasser
5 - Sperrventil T - Warmwasser

Zwischen dem Warmwasserbereiter und den Sicherheitsventil dürfen Sie kein Absperrventil einbauen, weil Sie dadurch die Wirkung des Sicherheitsventils verhindern.

Den Warmwasserbereiter können Sie an das Wasserleitungsnetz ohne Reduktionsventil anschließen, wenn der Druck im Netz niedriger als 0,5 MPa (5 bar) ist. Ist der Druckwert von 0,5 MPa (5 bar) überschritten, so muss ein Reduzierventil unbedingt eingebaut werden. Vor dem elektrischen Anschluß müssen Sie den Warmwasserbereiter verbindlich zuerst mit Wasser auffüllen. Bei erster Füllung öffnen Sie die Spindel für warmes Wasser auf der Mischbatterie.

Der Warmwasserbereiter ist aufgefüllt, wann das Wasser durch das Ausflußrohr der Mischbatterie fließt.

ANSCHLUß AN DAS ELEKTRONETZ

Vor dem Anschluss an den elektrischen Stromkreis ist in den Warmwasserspeicher das Anschlusskabel mit einem Mindestdurchmesser von 1,5 mm² (H05VV-F 3G 1,5 mm²) einzubauen. Damit Sie das tun können, müssen Sie von dem Warmwasserbereiter den Schutzdeckel abschrauben.

Der Anschluß des Warmwasserbereiters an das Elektronetz muß im Einklang mit den Normen für elektrische Installation verlaufen. Zwischen Warmwasserspeicher und Dauerinstallation muss eine Vorrichtung zur Trennung aller Pole vom Stromnetz im Einklang mit nationalen Installationsvorschriften eingebaut werden.

Am Gehäuse des Warmwasserspeichers ist ein Bimetallthermometer angebracht, dessen Zeiger sich von 0 aus im Uhrzeigersinn bewegt, wenn im Warmwasserspeicher das Wasser heiß ist.

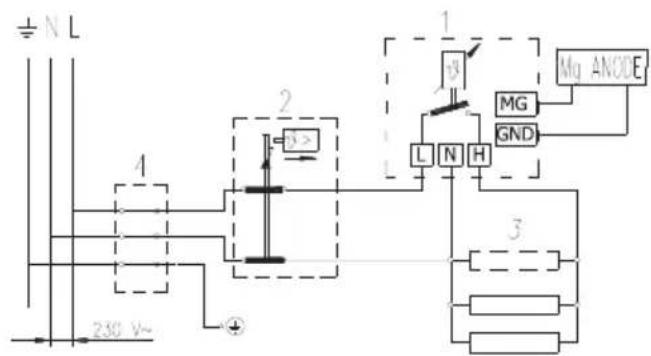

Legende:

1 - Thermostat
2 - mit zweipoligeThermosicherung
3 – Heizkörper (2x1000 W oder 3x700 W)
4 - Anschlußklemme

L - Phasen leiter

N - Neutralleiter

± - Schutzleiter

Das Schaltungsschema des Elektroanschlusse

WARNUNG: Vor jedem Eingriff in das Innere des Gerätes, müssen sie den Warmwasserbereiter unbedingt vom elektrischen Netz trennen.

ANWENDUNG UND WARTUNG

Nach Anschluss an das Wasser- und Stromnetz ist der Warmwasserbereiter betriebsbereit.

Der Heizkörper hat einen elektronischen Regler zur Einstellung der Wassertemperatur im Kessel des Warmwasserbereiters. Die gewünschte Temperatur von 35°C bis 75°C, die ökonomische Temperatur und die Gefrierschutztemperatur des Wassers im Kessel kann auch von Hand eingestellt werden. An der Anzeige des elektronischen Reglers wird immer die momentane Wassertemperatur im Warmwasserbereiter angezeigt.

BEDIENUNG:

Durch Betätigung der Taste länger als 2 s wird der Warmwasserbereiter ein- bzw. ausgeschaltet.

Durch Betätigung der Taste wählt man unter drei Möglichkeiten:

• ✱ Gefrierschutz (voreingestellte Wassertemperatur von 7° C)
• e ökonomische Temperatur (voreingestellt auf 55° C)
• beliebige manuelle Einstellung der Temperatur im Bereich von 35°C bis 75°C, im Schritt von 1°C.

Einstellung des Gefrierschutzes:

• Mit der Menütaste
  leuchtet),
• dadurch wird auch der Regler auf die Temperatur 7° C eingestellt, was auch angezeigt wird.

Einstellung der ökonomischen Temperatur:

• Mit der Menütaste
  leuchtet),
• dadurch wird auch der Regler auf die Temperatur 55° C eingestellt, was auch angezeigt wird.

Manuelle Temperatureinstellung:

• Mit der Menütaste
  leuchtet)
• An der Anzeige wird immer die zuletzt eingestellte Wassertemperatur angezeigt, außer bei der ersten Inbetriebnahme, wenn die voreingestellte 35° C angezeigt wird.
• Mit den Tasten oder wählen Sie die gewünschte Temperatur. Durch Betätigung der entsprechenden Taste wird die Temperatur um 1° C erhöht oder reduziert. Durch Halten der Taste wird die Einstellung der Temperatur beschleunigt.
• Nach beendeter Einstellung der gewünschten Temperatur blinkt die Anzeige 3 Sekunden, und danach wird wieder die momentane Temperatur gezeigt.
• Beim Spannungsausfall geht das Gerät in den eingestellten Zustand vor dem Spannungsausfall zurück.

Ein-/Ausschalten des Warmwasserbereiters:

- Vor dem Ausschalten des Warmwasserbereiters, muss bei Gefriergefahr das Wasser aus dem Warmwasserbereiter ausgelassen werden.

ANZEIGE:

• mit Kontrollleuchten:

- Betrieb des Heizkörpers 🌐 : bei grüner Kontrollleuchte und zwar:

• Der Heizkörper ist in Betrieb – Kontrollleuchte leuchtet
• Der Heizkörper ist nicht in Betrieb – Kontrollleuchte leuchtet nicht

- Betrieb der Mg Anode

• Kontrollleuchte leuchtet nicht – die Anode ist aktiv
• Kontrollleuchte leuchtet – die Anode kann verbraucht sein

Warnung! Wenn das Wasser-Heizung ist für die Verwendung von längeren Zeitraum, der Signalleuchte kann darauf hindeuten, dass der Mg-Anode ist verschlissen, trotz der Tatsache, dass die Mg-Anode ist immer noch aktiv. In diesem Fall öffnen Sie das heiße Wasser Leitungswasser (Süßwasser fließen in Wasserkocher). Wenn das Signal Lampe

schaltet, der Wasser-Heizung Betrieb nicht beeinträchtigt wird. Wenn nicht, rufen Sie den nächsten autorisierten Service-Anbieter.

- Betrieb des Warmwasserbereiters: bei gelber Kontrollleuchte und zwar:

• Gefrierschutz – Kontrollleuchte leuchtet oder
• Ökonomische Temperatur – Kontrollleuchte leuchtet oder
• Manuelle Einstellung – Kontrollleuchte leuchtet

- mit LED Anzeige:

• Wassertemperatur im Warmwasserbereiter: von 0° C bis 75° C
• Bei Einstellung Anzeige der eingestellten Temperatur: blinkt von 0°C bis 75°C

- Fehleranzeige:

• Anzeige E1 – bei Ausfall des Fühlers des elektronischen Reglers (der Heizkörper funktioniert nicht)
• Anzeige E2 – bei Ausfall des Fühlers des Thermometers (der Warmwasserbereiter funktioniert)
• Anzeige E3 – bei Ausfall von beiden Fühlern (der Warmwasserbereiter funktioniert nicht)
• Anzeige E4 – bei zu niedriger Temperatur, Einfrieren (der Warmwasserbereiter funktioniert nicht)
• Anzeige E5 – bei Überhitzung (Temperatur > 100° C) – (Versagen des elektronischen Reglers)

Das Wasser aus dem Warmwasserspeicher läuft durch das Zuflussrohr des Warmwasserspeichers aus. Zu diesem Zweck ist es sinnvoll, bei der Montage zwischen dem Sicherheitsventil und dem Zuflussrohr des Warmwasserspeichers ein spezielles Fitting (T-Stück) oder ein Auslassventil zu montieren. Sie können den Warmwasserspeicher auch unmittelbar durch das Sicherheitsventil durch Drehen des Hebels bzw. der Drehkappe des Ventils in die Position, wie bei einer Funktionskontrolle, entleeren. Vor dem Entleeren muss der Warmwasserspeicher vom elektrischen Netz abgeschaltet und dann der Warmwasserhahn der angeschlossenen Mischbatterie geöffnet werden. Nachdem das Wasser durch das Zuflussrohr ausgeflossen ist, bleibt im Warmwasserspeicher noch ein wenig Wasser, das durch die Öffnung des Heizflansches fließt, wenn dieser entfernt wird.

Falls Sie den Warmwasserbereiter längere Zeit nicht benutzen Sollen, beachten Sie seinen Inhalt vor Frost zu schützen und zwar so, dass Sie den Elektrostrom nicht ausschalten, aber stellen Sie auf “*”. Bei dieser Einstellung wird der Warmwasserbereiter die Wassertemperatur auf ca. 10°C beinhalten. Wenn Sie den Warmwasserbereiter aus dem Elektronetz Ausschalten Werden, müssen Sie wegen Frost das Wasser auslassen. Das Äußere des Warmwasserbereiters reinigen sie mit milder Lösung eines Waschpulvers. Verwenden Sie keine Verdünner und grobe Reinigungsmittel.

Mit regelmässiger Kundendienstkontrolle werden Sie einwandfreie Funktionierung und langes Lebensdauer des Warmwasserbereiters sichern. Die erste Kontrolle soll bevollmächtigter Kundendienst ungefähr zwei Jahre nach dem Anschluss verrichten. Bei der Kontrolle stellt er die Ausnutzung der Antikorrosions- Schutzanode fest und nach Bedarf beseitigt er dem Wasserstein., der sich hinsichtlich der Qualität, Menge und Temperatur des Verbrauchten Wassers in inneren des Warmwasserbereiters angesammelt hat. Der Kundendienst wird Ihnen bei der Untersuchung des Warmwasserbereiters hinsichtlich auf di festgestellte Situation auch das Datum der nächsten Kontrolle vorschlagen.

Wir bitten Sie, daß Sie eventuelle Beschädigungen an dem Warmwasserbereiter nicht selbst reparieren, sondern davon den nächsten bevollmächtigten Kundendienst benachrichtigen.

UTILISATION ET MAINTIEN

TECHNISCHE EIGENSCHAPPEN VAN HET APPARAAT

Type OGB 30 E3 OGB 50 E3 OGB 80 E3 OGB		100 E3 OGB 120 E3
Model		OGB 30 SEDD/UNI	OGB 50 SEDD/UNI	OGB 80 SEDD/UNI	OGB 100 SEDD/UNI	OGB 120 SEDD/UNI
Volume	[I]	30	50	80	100	120
Nominale druk	[MPa]	0,6
Gewicht / gevuld met water	[kg]	19/49	24/74	31/111	36/136	41/161
Corrosiebeveiliging van de ketel		Geëmailleerd en magnesiumanode
Puissance du corps chauffant électrique	[W]	2100	2000
Aansluitvermogen	[W]	3 x 700	2 x 1000
Spanning	[V~]	230
Beschermingsklasse		I
Beschermingsgraad		IP24
Verwarmingstijd tot 75°C1)	[h]	105	155	305	355	435
Hoeveelheid mengwater bij 40°C	[I]	54	96	151	199	238
Energieverbruik 2)	[kWh/24h]	0,69	0,94	1,30	1,54	1,79
