OGB80SEDD/GA - Котел GORENJE - Бесплатное руководство пользователя

Тип продукта	Газовая конденсационная колонка
Бренд	Gorenje
Модель	OGB80SEDD/GA
Размеры (Д x В x Г)	400 x 700 x 300 мм
Вес нетто	30 кг
Питание	Природный газ (G20/G25)
Полезная мощность (отопление)	24 кВт
Сезонная энергоэффективность	Класс A+ (94%)
Расход горячей воды	11 л/мин (ΔT=30°C)
Тип тяги	Концентрический дымоход (60/100 мм)
Рабочая температура	30 - 80°C (отопление)
Максимальное рабочее давление	3 бар
Объем расширительного бака	8 литров
Защита от замерзания	Встроенная
Основные функции	Центральное отопление и мгновенное производство горячей воды
Обслуживание и очистка	Ежегодная очистка ребер от пыли, проверка давления воды
Безопасность	Устройство автоматического отключения газа, предохранительный клапан, термостат безопасности
Запчасти и ремонтопригодность	Доступны через сервисную службу (индекс ремонтопригодности: 7,5/10)
Общая информация	Скачиваемая инструкция на 116 страниц. Техническая поддержка по email или телефону.

Часто задаваемые вопросы - OGB80SEDD/GA GORENJE

Как включить котел Gorenje OGB80SEDD/GA?

Нажмите кнопку ON/OFF на панели управления. Установите желаемую температуру отопления (левая ручка) и горячей воды (правая ручка). Котел включится автоматически.

Что делать, если давление воды слишком низкое?

Откройте кран подпитки, расположенный под котлом, пока манометр не покажет между 1 и 1,5 бар. Затем закройте кран. Если проблема не исчезнет, проверьте наличие утечек.

Как сбросить код ошибки?

Отключите электропитание и газ на 30 секунд, затем включите снова. Если ошибка появляется снова, запишите код и обратитесь к списку кодов ошибок в инструкции.

Обязательно ли ежегодное обслуживание?

Да, квалифицированным специалистом. Он проверяет сгорание, чистит теплообменники и проверяет безопасность. Это сохраняет гарантию и эффективность.

Горячая вода поступает с задержкой, это нормально?

Да, особенно если котел находится далеко от точки потребления. Время ожидания зависит от длины труб. Вы можете установить циркуляционный насос или буферную емкость для сокращения задержки.

Котел шумит (щелчки) во время работы

Это может быть связано с воздухом в системе. Спустите воздух из радиаторов и проверьте давление. Шум гидроудара требует установки демпфера гидроудара.

Можно ли использовать котел без горячей воды?

Да, перекройте кран горячей воды и установите переключатель ГВС на 0. Котел будет работать только в режиме отопления.

Как слить воду из котла зимой, чтобы избежать замерзания?

Закройте подачу газа и воды. Откройте воздухоотводчик и сливной кран для удаления воды. При длительном простое используйте антифриз, подходящий для систем отопления.

Какова гарантия на Gorenje OGB80SEDD/GA?

Законная гарантия составляет 2 года (запчасти и работа). Некоторые компоненты (теплообменник) имеют гарантию при определенных условиях. Зарегистрируйте ваше изделие на сайте Gorenje.

Где скачать полную инструкцию?

Перейдите на notice-facile.com или сайт Gorenje, введите модель OGB80SEDD/GA. Инструкция в формате PDF на 116 страниц доступна бесплатно на французском языке.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ OGB80SEDD/GA GORENJE

Руководство по эксплуатации 23

Уважаемый покупатель, благодарим Вас за покупку нашего изделия. ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.

УСТРОЙСТВО НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ЛЮДЬМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ ПСИХИЧЕСКИМИ ВОЗМОЖНОСТЯМИ ИЛИ БЕЗ ОПЫТА И ЗНАНИЙ, ЕСЛИ ОНИ НЕ ПОД НАБЛЮДЕНИЕМ ЛИЦА, ОТВЕТСТВЕННОГО ЗА ИХ БЕЗОПАСНОСТЬ.

ДЕТИ ДОЛЖНЫ БЫТЬ ПОД НАБЛЮДЕНИЕМ, ЧТОБЫ НЕ ИГРАТЬ С УСТРОЙСТВОМ.

Подогреватель изготовлен в соответствии с действующими стандартами и испытан и имеет также предохранительный сертификат и сертификат о электромагнитной совместимости.

Основные характеристики аппарата указаны в таблице данных, которая находится между присоединительными шлангами. Подключать его к электросети и водопроводу может только уполномоченный специалист. Также сервисное обслуживание внутреннего оборудования, удаление накипи, проверку или замену противокоррозионного защитного анода может только уполномоченная сервисная служба.

МОНТАЖ

Нагреватель должен быть установлен как можно ближе к местам забора воды. При монтаже водонагревателя в помещении, где находятся ванна или душ необходимо обязательно соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). К стене его прикрепите с помощью настенных винтов минимального номинального диаметра 8 мм. Стены и пол со слабой грузоподъемностью в местах, где будет висеть нагреватель, необходимо соответствующие укрепить. Нагреватели могут быть установлены на стену только в вертикальном положении.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА

Тип ОGB 30 E3 OGB 50 E3 OGB 80 E3	OGB 100 E3	OGB 120 E3
Модель	OGB 30 SEDD/UNI	OGB 50 SEDD/UNI	OGB 80 SEDD/UNI	OGB 100 SEDD/UNI	OGB 120 SEDD/UNI
Объем	[1]	30	50	80	100
Номинальное давление	[MPa]	0,6
Вес/наполненного водой	[kg]	19/49	24/74	31/111	36/136
Противокоррозионная	эмалированный / Mg анод
Мощность электрического нагревателя	[W]	2100	2000
Количество и мощность нагревателей	[W] 3	x 700	2 x 1000
Присоединительное	[V~]	230
Класс защиты	I
Степень защиты	IP24
Время нагрева до 75°C 1)	[h]	105	155	305	355
Количество смешанной воды при 40°C	[l]	54	96	151	199
Потребление электроэнергии 2)	[kWh/24h]	0,69	0,94	1,30	1,54

1) Время нагрева всего объема водонагревателя с электрическим нагревательным элементом при входящей температуре холодной воды из водопровода 15°C.

2) Потребление электроэнергии при поддержании постоянной температуры в нагревателе 65°C и при температуре окружающей среды 20°C, измерения производились по EN 60379.

	A B C
OGB 30 SEDD 5	10 310 235
OGB 50 SEDD 6	90 470 250
OGB 80 SEDD 9	50 735 245
OGB 100 SEDD	1125 900 255
OGB 120 SEDD	1300 900 430

Присоединительные и монтажные размеры нагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Подвод или отвод воды обозначены разным м цветом. Синий-холодная вода, красный- горячая. Нагреватель может подключаться к водопроводу двумя способами. Закрытая накопительная система подключения обеспечивает забор воды в нескольких местах, а открытая проточная система - только в одном месте.

Вам необходим соответствующий смеситель в зависимости от выбранной системы подключения.

В открытой проточной системе необходимо перед нагревателем установить противовозвратный клапан, который предотвратит утечку воды из котла в случае, если в водопроводе не будет воды. При такой системе подключения необходимо использовать проточный смеситель. В нагревателе увеличивается объем воды изза нагревания, что вызывает утечку воды из трубы смесителя. Вы не должны пытаться перекрыть воду из смесителя, сильно закручивая кран, поскольку это только вызовет повреждение смесителя.

В закрытой накопительной системе подключения в местах забора воды необходимо использовать накопительные смесители. На подводную трубу из-за безопасности работы необходимо обязательно встроить предохранительный вентиль или предохранительную группу, предупреждающую повышение давления на больше чем 0,1 МПа номинального. Выпускное отверстие на предохранительном клапане должно обязательно иметь выход к атмосферному давлению.

При нагревании давление воды в котле повышается до уровня, который установлен в предохранительном клапане. Так как возврат воды в водопровод невозможен, вода может капать из отточного отверстия предохранительного клапана. Эту воду вы можете направить в сток с помощью специальной насадки, которую нужно установить под предохранительным клапаном. Выпускная труба, находящаяся под выпуском предохранительного вентиля, должна быть помещена в направлении прямо вниз и в незамороживающей среде.

В случае, если невозможно вследствие несоответствующего монтажа воду, которая капает, провести из возвратного предохранительного клапана в отток, вы можете избечь капания воды с вмонтированием расширительного сосуда объёма 3 л на впускной трубе водонагревателя.

Для правильной работы предохранительного клапана должны сами проводить периодические контроли. При проверке необходимо перемещением ручки или отвинчиванием гайки клапана (зависимо от типа клапана) открыть вы пуск воды из возвратного предохранительного клапана. Сквозь выпускное сопло должна притечь вода, это значит, что клапан работает безупречно.

Закрытая (накопительная) система Открытая (проточная) система

Легенда:

1 - Предохранительный клапан 6 - Испытательная насадка
2 - Испытательный клапан 7 - Воронка с подключением к стоку
3 - Невозвратный клапан
4 - Редукционный клапан давления H - Холодная вода
5 - Запорный клапан Т - Горячая вода

Нельзя встраивать запорный клапан между нагревателем и возвратным защитным клапаном, так как таким образом Вы сделаете невозможной работу возвратного предохранительного клапана.

Нагреватель может подключаться к водопроводной сети в доме без редукционного клапана, если давление в ней ниже 0,5 МПа (5 бар). Если давление превышает 0,5 МПа (5 бар), то требуется обязательно встроить редукционный клапан.

Перед подключением к электросети необходимо нагреватель обязательно наполнить водой. При первом наполнении откройте ручку горячей воды на смесителе. Нагреватель наполнен, когда вода начнет течь через сток смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед подключением к электросети необходимо в водонагреватель поместить соединительный шнур минимальным сечением 1,5 мм² (H05VV-F 3G 1,5 мм²) и нужно отвинтить защитную крышку.

Подключение нагревателя к электросети должно осуществляться в соответствии со стандартами для электросетей. Между водонагревателем и проводкой должна быть встроена установка, обеспечивающая отключение всех полюсов от сети питания в соответствии с национальными правилами.

Легенда:

1 - Термостат
2 - Двухполюсной тепловой предохранитель
3 – Нагреватель (2x1000 W или 3x700 W)
4 - рисоединительная скоба

L - Фазовый проводник

N - Нейтральный проводник

1/2 - Защитный проводник

Электросхема

ВНИМАНИЕ: Перед тем как разобрать нагреватель, убедитесь, что он отключен от электросети!

Использование и техническое обслуживание

После подключения к водо-и электроснабжению нагреватель воды готов к использованию.

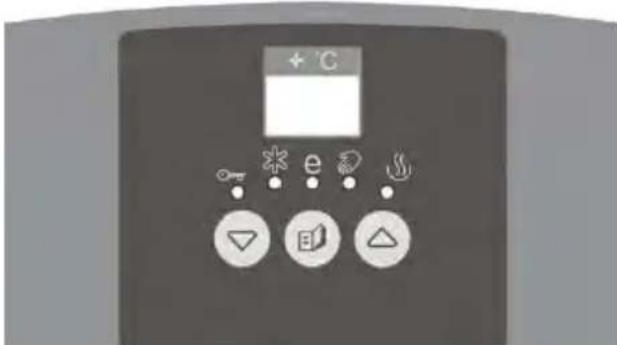

Нагреватель воды оснащен электронным регулятором, позволяющим установить температуру воды в котле нагревателя. Возможна ручная установка произвольной температуруы в диапазоне от 35°C до 75°C, также установление экономичной температуры и установление защитной температуры во избежание замерзания воды в нагревателе.

Электронный регулятор, на дисплее, постоянно отображает текущую температуру воды в нагревателе.

УПРАВЛЕНИЕ:

Включение или отключение нагревателя осуществляется путем нажатия кнопки более чем 2s.

При нажатии кнопки программного обеспечения вариантами:

выбираем между тремя

• ✱ выбор защитной температуры во избежание замерзания воды (предварительная температура воды 7°C)
• e выбор экономичной температуры (предварительно 55°C)
• произвольная ручная настройка температуры в диапазоне от 35°C до 75°C, с

шагом в 1°C.

Установка защиты от замерзания:

• при помощи кнопки меню мы выбрали способ (горит желтая контрольная лампочка под),
• таким образом, мы выставили регулятор на температуру 7°C, как нам показывает дисплей.

Установка экономичной температуры:

• при помощи кнопки меню мы выбрали способ (горит желтая контрольная лампочка под e)
• таким образом, мы выставили регулятор на температуру 55°C, как нам показывает дисплей

Ручная установка темпекратуры:

• при помощи кнопки меню мы выбрали способ (горит желтая контрольная лампочка под)
• дисплей по-прежнему покажет последнюю выставленную температуру воды, за исключением первого запуска, когда показывает ранее выставленную температуру 35°C
• с кнопками 🙏️ или 👋 выберем новую желаемую температуру. С нажатием кнопки температура увеличивается/уменьшается на 1°C. Удерживая кнопку, ускорим процесс выставления температуры.
• по окончании процесса выставления желаемой температуры, дисплей мигает три секунды и возвращается к показанию текущей температуры
• в случаях исчезновения напряжения в сети, аппарат возвратится в состояние, в котором он находился до исчезновения напряжения

Вкл / Выкл нагревателя:

- прежде чем отключить нагреватель от сети, необходимо вылить из него воду, учитывая риск замерзания воды

СИГНАЛИЗАЦИЯ:

• с контрольными лампочками:

• работа нагревателя 🌐: с контрольной зеленой лампочкой, а именно:
• нагреватель работает – горит контрольная лампочка
• нагреватель не работает – контрольная лампочка не горит

- работа Mg анода Ⓞ: с контрольной красной лампочкой, а именно:

- контрольная лампочка не горит – анод работает

- горит контрольная лампочка - может быть израсходован анод Внимание! Когда водонагреватель не используется на более длительный период времени, сигнальная лампа может свидетельствовать о том, что Мг анод изношен, несмотря на тот факт, что анод Мг-прежнему активны. В этом случае открытой горячей водопроводной воды

(пресной воды впадают водонагреватель). Если сигнальная лампа выключается, водонагреватель операция не отражается. Если нет, обратитесь в ближайший авторизованный сервис провайдер.

- работа нагревателя: с контрольной желтой лампочкой, а именно:

• защита против замерзания – горит контрольная лампочка или
• экономичная температура – горит контрольная лампочка или
• ручная установка – горит контрольная лампочка

• со светодиодным дисплеем:

• температура воды в нагревателе: от 0°C до 75°C
• после установки показание выставленной температуры: блики от 0°C до 75°C

- индикация ошибок:

- Рисунок E1 - отказ датчика в электронном регуляторе (котел не работает)

- Рисунок E2 - отказ датчика в термометре ( котел работает)

- Рисунок Е3 - отказ обоих датчиков ( котел не работает)

- Рисунок E4 – низкая температура замерзания (котел не работает)

- Рисунок E5 – перегрев ( температура > 100°C) – (отказ электронного регулятора)

Если Вы долгое время не собираетесь пользоваться водонагревателем, Вы можете защитить его от замерзания следующим образом: оставьте его включенным в сеть, ручку термостата установите в положение ’ *’. В этом положении нагреватель будет поддерживать температуру воды около 10°C. Если Вы отключаете водонагреватель от электросети, необходимо слить из него воду во избежание замерзания, отсоединив синий патрубо кот водопроводной сети. Вода вытекает из водонагревателя через впускную трубу водонагревателя. Поэтому рекомендуется поместить при монтаже между предохранительным клапаном и впускной трубой водонагревателя особый тройник или выпускной клапан. Водонагреватель можно опорожнить также непосредственно через предохранительный клапан поворотом ручки или вращающейся головки клапана в такое положение, какое необходимо при контроле работы.

Перед опорожнением необходимо водонагреватель отключить от электросети и затем открыть ручку горячей воды на смесительном кране. После выпуска воды через впускную трубу останется в водонагревателе небольшое количество воды, которая вытечет после устранения нагревательного фланца через отверстие нагревательного фланца.

Внешние части водонагревателя чистите слабым раствором стиралапьного средства. Не используйте растворителей и агрессивных чистящих средств.

Рекомендуем Вам проводить регулярный осмотр водонагревателя, так Вы обеспечите его безупречную работу и долгий срок службы. Первый осмотр необходимо произвести приблизительно через два года после начала работы. Выполнять его должен уполномоченный специалист, который проверяет состояние противокоррозионного защитного анода, и по необходимости очищает известковый налет, накапливающийся на внутренних поверхностях водонагревателя в зависимости от качества, количества и температуры использованной воды.

В соответствии с состоянием Вашего водонагревателя сервисная служба после осмотра даст Вам рекомендацию о времени следующего осмотра. Состояние противокоррозионного защитного анода проверяется визуально. Замена анода необходима, если при осмотре будет обнаружено, что диаметр анода сильно уменьшился или он весь использован до стального ядра. Вы сможете получить гарантийное обслуживание только в случае, если Вы будете регулярно проверять защитный анод.

Просим Вас не пытаться отремонтировать водонагреватель самостоятельно, а обращаться в сервисную службу.
