Gioia IX/F/50 - Hotte Turbo air - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte
Marque	Turbo air
Modèle	Gioia IX/F/50
Dimensions (L x P x H)	90 x 50 x 60 cm (approximatif)
Poids	Environ 15 kg
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance moteur	200 W
Éclairage	2 x LED 1,5 W
Débit d'air max	600 m³/h
Niveau sonore max	65 dB(A)
Nombre de vitesses	3
Type de commande	Boutons poussoirs
Type de filtre	Filtre à graisse métallique lavable
Mode d'évacuation	Évacuation extérieure ou recyclage (filtre à charbon en option)
Fonctions spéciales	Minuterie intégrée, fonction intensive
Entretien et nettoyage	Nettoyer le filtre à graisse tous les mois ; surface en inox avec chiffon doux
Sécurité	Arrêt automatique en cas de surchauffe
Pièces détachées et réparabilité	Filtres, ampoules, moteur disponibles
Garantie	2 ans

FOIRE AUX QUESTIONS - Gioia IX/F/50 Turbo air

Comment installer la hotte Gioia IX/F/50 ?

L'installation doit être effectuée par un professionnel qualifié. Respectez une distance minimale de 65 cm entre la hotte et la table de cuisson. Fixez solidement la hotte au mur avec les chevilles fournies et raccordez le conduit d'évacuation si nécessaire.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques se nettoient au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Laissez sécher complètement avant de les remettre en place. Nettoyez-les tous les mois ou plus souvent en cas d'usage intensif.

Que faire si la hotte fait beaucoup de bruit ?

Vérifiez que les filtres ne sont pas obstrués, que le conduit d'évacuation n'est pas bouché, et que la hotte est bien fixée. Si le bruit persiste, contactez le service après-vente.

Comment allumer l'éclairage ?

Appuyez sur le bouton d'éclairage (symbole ampoule). Si les LED ne s'allument pas, vérifiez que la hotte est sous tension et remplacez les ampoules LED défectueuses par des modèles identiques.

Puis-je utiliser la hotte en mode recyclage ?

Oui, il est possible d'utiliser la hotte en mode recyclage en installant un filtre à charbon actif (vendu séparément). Le filtre à charbon doit être remplacé tous les 3 à 6 mois selon l'usage.

Comment régler la minuterie ?

Appuyez sur le bouton minuterie (horloge) pour activer l'arrêt automatique après une durée prédéfinie (généralement 15 minutes). La minuterie se désactive automatiquement une fois le temps écoulé.

Que faire si la hotte ne s'allume pas ?

Vérifiez que le cordon d'alimentation est branché et que le disjoncteur n'a pas sauté. Si le problème persiste, testez une autre prise électrique. Si rien ne fonctionne, contactez le SAV.

Comment changer les ampoules LED ?

Déclipsez le capot de l'ampoule, retirez l'ampoule défectueuse et insérez une nouvelle ampoule LED compatible (mêmes spécifications). Remettez le capot en place. Attention : coupez l'alimentation avant toute intervention.

Quelle est la hauteur idéale entre la hotte et la plaque ?

Pour une hotte à évacuation, la distance recommandée est de 65 cm pour une plaque électrique et de 75 cm pour une plaque à gaz. Respectez les consignes de sécurité pour éviter tout risque d'incendie.

Où trouver les pièces de rechange ?

Les pièces de rechange (filtres, ampoules, moteur) sont disponibles auprès du service client Turbo air ou sur les sites de pièces détachées agréés. Utilisez toujours des pièces d'origine.

MODE D'EMPLOI Gioia IX/F/50 Turbo air

FR Prescriptions de montage et mode d'emploi

Fig. 16-17-18-19-20-21-22-23-24-25-26

Installazione

Fig. 16-17-18-19-20-21-22-23-24-25-26

Installation

FR - Prescriptions de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. La hotte a été conçue exclusivement pour l'usage domestique.

Note: les pièces indiquées avec le symbole “(*)” sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées.

Attention

Attention! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.

L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.

Il est formellement interdit de faire flamber les aliments sous la hotte.

L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.

La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des appareils pour la cuisson.

En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.

Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique.

La société décline toute responsabilité pour d'éventuels inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Utilisation

La hotte est fournie en version FILTRANTE et elle est utilisée sans conduit d'évacuation des fumées aspirantes.

Les fumées et les vapeurs sont recyclées à travers le détecteur X.

Si vous voulez utiliser le produit en version ASPIRANTE, il est nécessaire de prédisposer un conduit d'évacuation qui va de la sortie supérieure Y jusqu'au trou de décharge qui va vers l'extérieur.

Dans ce cas, il faut installer sur le trou d'évacuation Y un anneau de liaison et il faut enlever le filtre au charbon.

Fig. 16-17-18-19-20-21-22-23-24-25-26

Installation

L'installation, aussi bien électrique que mécanique doit être effectuée par du personnel qualifié.

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à celle indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. Le produit doit être raccordé directement au circuit électrique, placer donc un disjoncteur à norme pour assurer la déconnexion complète du circuit électrique en conditions de sous-tension III, conformément aux règlements en matière d'installation.

ATTENTION! L'élément B (support de fixation au plafond - Fig. 1), est doté d'un fil conducteur (jaune – vert) qui doit être relié à la terre de l'installation électrique. Fig. 4

ATTENTION! Faire particulièrement attention au positionnement des fils, la non observance de ces indications pourrait provoquer de graves dommages à l'appareil et/ou un choc électrique à l'utilisateur ou à l'installateur. Pour plus de détails, voir Fig. 8-15

Attention! Le remplacement du câble d'interconnexion doit être effectuée par le service technique autorisé.

Montage

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Description de la hotte

Fig. 1

A. Couvercle
B. Pièce de support au plafond
C. Ensemble des attaches de la hotte
D. Couvercle décoratif
E. Boîte pour le raccordement au circuit électrique
F. Câble électrique
G. Lampe halogène
H. Filtre au charbon actif
I. Filtre métallique anti-graisse

Fonctionnement

Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

A. touche ON/OFF éclairage
B. touche OFF/ON aspiration et sélection puissance minimum
B+C. touche selection puissance d'aspiration moyenne
B+D. touche selection puissance d'aspiration maximum

Entretien

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

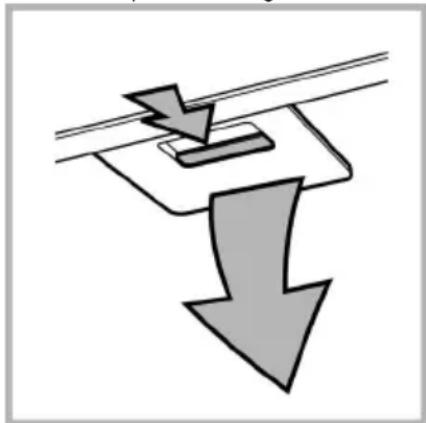

Filtre anti-gras

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Filtre à charbon actif (uniquement pour version recyclage)

Retient les odeurs désagréables de cuisson.

Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé.

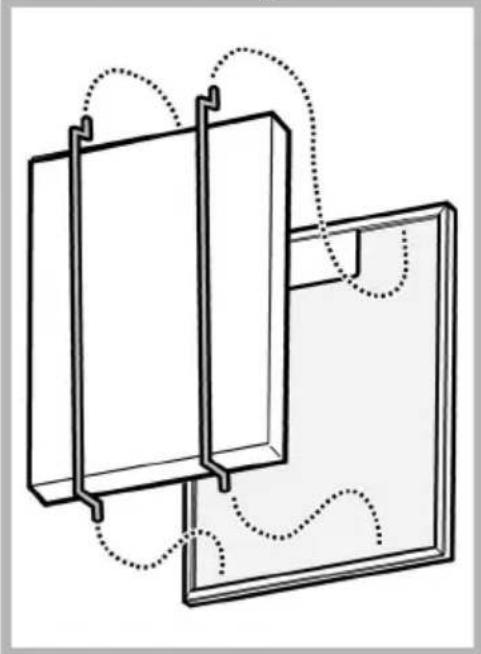

- Montage

Installer le filtre à charbon à l'arrière du filtre à graisse et fixer avec deux baguettes.

Attention! Les baguettes sont incluses dans la confection du filtre à charbon et non sur la hotte.

- Pour démonter le filtre, procéder en sens inverse.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

1. sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.

2. Remplacer la lampe endommagée.

Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.

1. Refermer le plafonnier (fixation par encliquetage).

Certains modèles prévoient des lampes latérales:

Les remplacer par des ampoules de forme identique et de max 40W (E14).

Pour accéder aux ampoules, enlever le couvercle A.

Dans l'éventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
