Termék típusa	Páraelszívó
Márka	Turbo air
Modell	Gioia IX/F/50
Méretek (Sz x Mé x Ma)	90 x 50 x 60 cm (hozzávetőleges)
Súly	Körülbelül 15 kg
Elektromos tápegység	220-240 V ~ 50/60 Hz
Motorteljesítmény	200 W
Világítás	2 x LED 1,5 W
Maximális légáramlás	600 m³/h
Maximális zajszint	65 dB(A)
Sebességfokozatok száma	3
Vezérlés típusa	Nyomógombok
Szűrő típusa	Mosható fém zsírszűrő
Elszívási mód	Külső elszívás vagy recirkuláció (opcionális aktív szénszűrő)
Speciális funkciók	Beépített időzítő, intenzív funkció
Karbantartás és tisztítás	A zsírszűrőt havonta tisztítsa; a rozsdamentes acél felületet puha ruhával
Biztonság	Automatikus leállítás túlmelegedés esetén
Alkatrészek és javíthatóság	Szűrők, izzók, motor elérhető
Garancia	2 év

Gyakran ismételt kérdések - Gioia IX/F/50 Turbo air

Hogyan kell felszerelni a Gioia IX/F/50 páraelszívót?

A telepítést szakképzett szakembernek kell elvégeznie. Tartson legalább 65 cm távolságot a páraelszívó és a főzőlap között. Rögzítse szilárdan a páraelszívót a falhoz a mellékelt tiplik segítségével, és szükség esetén csatlakoztassa az elszívócsövet.

Hogyan kell tisztítani a zsírszűrőket?

A fém zsírszűrők mosogatógépben vagy kézzel, meleg vízzel és mosószerrel tisztíthatók. Hagyja teljesen megszáradni, mielőtt visszahelyezi. Havonta, vagy intenzív használat esetén gyakrabban tisztítsa őket.

Mit tegyek, ha a páraelszívó nagyon zajos?

Ellenőrizze, hogy a szűrők nem eldugultak-e, az elszívócső nem tömődött-e el, és a páraelszívó megfelelően van-e rögzítve. Ha a zaj továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan kell bekapcsolni a világítást?

Nyomja meg a világítás gombot (izzó szimbólum). Ha a LED-ek nem gyulladnak ki, ellenőrizze, hogy a páraelszívó feszültség alatt van-e, és cserélje ki a hibás LED-izzókat azonos típusúakra.

Használhatom a páraelszívót recirkulációs üzemmódban?

Igen, a páraelszívó használható recirkulációs üzemmódban egy aktív szénszűrő (külön megvásárolható) felszerelésével. A szénszűrőt 3-6 havonta, a használattól függően ki kell cserélni.

Hogyan kell beállítani az időzítőt?

Nyomja meg az időzítő gombot (óra) az automatikus kikapcsolás aktiválásához egy előre beállított időtartam (általában 15 perc) után. Az időzítő automatikusan kikapcsol, ha az idő letelt.

Mit tegyek, ha a páraelszívó nem kapcsol be?

Ellenőrizze, hogy a tápkábel csatlakoztatva van-e, és a megszakító nem kapcsolt-e le. Ha a probléma továbbra is fennáll, próbáljon ki egy másik elektromos aljzatot. Ha semmi sem működik, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan kell kicserélni a LED-izzókat?

Pattingassa le az izzó burkolatát, vegye ki a hibás izzót, és helyezzen be egy új, kompatibilis LED-izzót (azonos specifikációkkal). Tegye vissza a burkolatot. Figyelem: bármilyen beavatkozás előtt kapcsolja le a tápfeszültséget.

Milyen magasságban kell elhelyezni a páraelszívót a főzőlap felett?

Elszívós páraelszívó esetén az ajánlott távolság 65 cm elektromos főzőlapnál és 75 cm gázfőzőlapnál. Tartsa be a biztonsági előírásokat a tűzveszély elkerülése érdekében.

Hol találom a pótalkatrészeket?

A pótalkatrészek (szűrők, izzók, motor) elérhetők a Turbo air ügyfélszolgálatánál vagy a hivatalos alkatrész-forgalmazók weboldalain. Mindig eredeti alkatrészeket használjon.

HASZNÁLATI ÚTMUTATÓ Gioia IX/F/50 Turbo air

HU Felszerelési és használati utasítás

HU - Felszerelési és használati utasítás

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. Az elszívó kizárólag háztartási felhasználásra készült.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve a készülékkel nem szállított, megvásárolandó alkatrészek.

Figyelmeztetés

Figyelem! A készüléket mindaddig ne kösse be az elektromos hálózatba, amíg a beszerelést teljesen be nem fejezte.

Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén.

Valamennyi üzembe helyezési és karbantartási müvelethez használjon védőkesztyűt.

A készülék nem arra készült, hogy gyermekek, vagy csökkent fizikai vagy értelmi képességekkel rendelkező, tapasztalatok és ismeretek híján levő emberek használják, hacsak nem a biztonságukért felelős személy felügyelete alatt, vagy ha ez a személy a készülék használatát megtanította.

Ügyeljenek a kisgyermekekre, nehogy a készülékkel játszanak.

Az elszívót a fém zsírszűrő (rács) nélkül soha ne használja!

A konyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tüntetve ez a lehetőség.

A helyiségnek elegendő szellőzéssel kell rendelkeznie, amennyiben a konyhai elszívót gáz és más tüzelőanyaggal működtetett készülékekkel egyidőben használják.

Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanyagok égéstermékeinek elvezetésére használnak.

Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

A nyílt láng használata károsítja a filtereket, tűzveszélyt okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy a túlhevült olaj vagy zsír meggyulladjon.

Főzés közben a felszálló forró levegő a készülékházat felmelegítheti!

A füstelvezetésre vonatkozó müszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani a helyi illetékes hatóságok előírásait.

Az elszívót gyakran kell tisztogatni, mind belülröl, mind kívülröl. (LEGALÁBB HAVONTA EGYSZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.)

Az elszívó tisztántartására, valamint a filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tüzveszélyt okoz.

A páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert áramütés veszélye léphet fel.

A kézikönyvben szereplő utasítások be nem tartásából következő kellemetlenségekért, károkért vagy tűzesetekért a gyártó nem vállal felelősséget..

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető ási hulladékként. Ehelyett a terméket a villamos és nikus berendezések újrahasznosítását végző elyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bövebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

Használat

Az elszívó KERINGETETTT változatban kerül leszállításra, és kivezető cső nélkül kell használni.

A beszívott füstöt és párát az X deflektoron át visszacirkuláltatja.

Ha a terméket KIVEZETETT változatban kívánja üzemeltetni, akkor kivezető csöröl kell gondoskodni, amely a felső Y kimeneti nyílást a szabadba kivezető furattal összeköti.

Ebben az esetben a Y kimeneti nyilásra egy csatlakozó gyűrűt kell szerelni és a szénfiltert el kell távolítani.

ábra 16-17-18-19-20-21-22-23-24-25-26

Felszerelés

Mind a villamos, mind a mechanikai telepítést szakképzett dolgozónak kell végeznie.

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel.

A berendezést közvetlen hálózati csatlakozásra szánták, ezért szereljen fel egy szabványos, kétpólusú megszakítót, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a beszerelési szabályoknak megfelelően.

FIGYELEM! A B részletrajz (mennyezeti rögzítőkengyel - ábra 1) egy vezetékkel van ellátva (sárga-zöld), amelyet az elektromos háztartási berendezés földjére kell csatlakoztatni. ábra 4

FIGYELEM!

többletvezeték elhelyezésénél: ennek be nem tartása súlyos kárt okozhat a készülékben és/vagy a felhasználó vagy a beszerelő áramütést szenvedhet miatta. További részletekért lásd ábra 8-15

Figyelem! Figyelem! az összekötő kábel cseréjét csak az engedéllyel rendelkező műszaki szervízszolgálat végezheti!.

Felszerelés

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa.

Az elszívó leírása

ábra 1

A. Fedél
B. Mennyezethez rögzítő kengyel
C. A páraelszívó tartórúdjainak beállító elemei
D. Dekorfedél
E. Csatlakozódoboz a lakás elektromos hálózatához
F. Villamos kábel
G. Halogénlámpa
H. Aktív szenes filter
I. Fém zsírszűrő filter

Működése

Amikor a konyhában különösen nagy a pára koncentráció, használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és a főzés befejezése után 15 percig működtesse tovább.

A. Világítás BE/KI billentyű.
B. KI/BE kapcsoló és 1. sebesség választó (kevés füst és göz esetére)
B+C. 2 sebesség választó kapcsoló (közepes mennyiségű gőz és füst esetére)
B+D. 3 sebesség választó (sok göz és füst esetére)

Karbantartás

Figyelem! Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén.

Tisztítás

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről (legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A tisztításhoz használjon semleges folyékony mosószerrel átitatott nedves ruhát. Kerülje a súrolószert tartalmazó mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!

Figyelem! Az elszívó tisztán tartására, valamint a filterek cseréjére vonatkozó előírások be nem tartása túzveszélyt okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.

A helytelen karbantartás, vagy a fent említett utasítások be nem tartása miatt a motorban esetleg bekövetkező károk vagy tűzesetek miatt semmiféle felelősséget nem vállalunk.

Zsírszűrő filter

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer (vagy amikor a filter telítődésjelző rendszere - ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy szükség van rá) nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony höfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

Szénfilter (csak keringtetett változat esetén)

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfiltert kéthavonta (vagy amikor a filter telítődést jelző rendszer – ha van ilyen az Ön készülékén – jelzi ennek szükségeségét) ki lehet mosni melegvíz és megfelelő mosószer segítségével, vagy mosogatógépben 65°C hőfokon (mosogatógépben történő mosogatás esetén futtasson le egy teljes mosogatási ciklust, de más edény ne legyen a gépben).

A filter károsítása nélkül távolítsa el a fölösleges vizet, majd helyezze 10 percre a sütőbe 100°C hömérsékleten, ezzel teljesen kiszárítja.

A filterpaplant 3 évenként kell újra cserélni, valamint bármikor, ha megsérül.

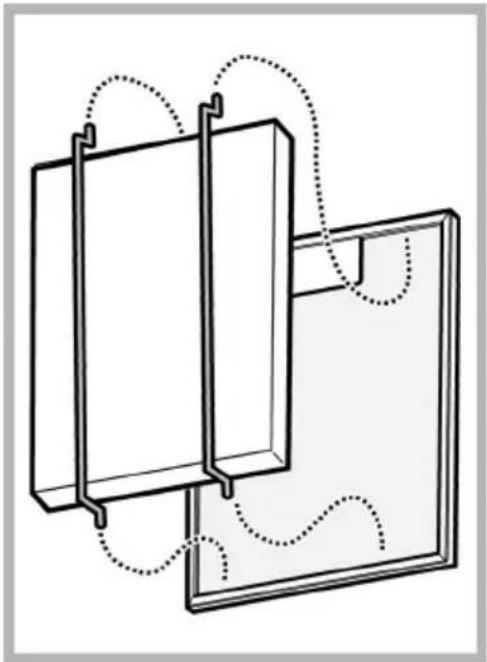

- Szerelés

Szerelje fel a szénszűrőt a zsírszűrő hátuljára, és rögzítse két pálcával.

Figyelem! A pálca a szénszűrő csomagjában található, nem a páraelszívóéban.

- A szűrő leszereléséhez ugyanezt ellenkező sorrendben végezze el.

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielött a lámpákhoz érne, győződjön meg róla, hidegek-e.

1. Egy kis csavarhúzó vagy hasonló szerszám segítségével vegye ki a védőburkolatot.
2. Cserélje ki a meghibásodott égőt.
   Csak 12V - 20W max - G4 halogén égőket használjon, vigyázzon arra, hogy kézzel ne érjen hozzájuk.
3. Zárja vissza a lámpaburát (bepattan).

Egyes modelleknél oldalsó lámpák vannak:

Azonos formájú, legfeljebb 40W (E14) égőkkel pótolja.

A lámpatartó részhez az A fedél elmozdításával jut A.

Amennyiben a világítás nem működik, mielött a műszaki szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.
