Produkta veids	Tvaika nosūcējs
Zīmols	Turbo air
Modelis	Gioia IX/F/50
Izmēri (G x D x A)	90 x 50 x 60 cm (aptuveni)
Svars	Apmēram 15 kg
Elektroapgāde	220-240 V ~ 50/60 Hz
Motora jauda	200 W
Apgaismojums	2 x LED 1,5 W
Maksimālais gaisa plūsmas ātrums	600 m³/h
Maksimālais trokšņu līmenis	65 dB(A)
Ātrumu skaits	3
Vadības veids	Spiedpogas
Filtra veids	Mazgājams metāla tauku filtrs
Izvadīšanas režīms	Ārējā izvade vai recirkulācija (pēc izvēles oglekļa filtrs)
Īpašās funkcijas	Iebūvēts taimeris, intensīvā funkcija
Apkope un tīrīšana	Tīriet tauku filtru katru mēnesi; nerūsējošā tērauda virsmu ar mīkstu drānu
Drošība	Automātiska izslēgšanās pārkaršanas gadījumā
Rezerves daļas un remontējamība	Pieejami filtri, spuldzes, motors
Garantija	2 gadi

Bieži uzdotie jautājumi - Gioia IX/F/50 Turbo air

Kā uzstādīt tvaika nosūcēju Gioia IX/F/50?

Uzstādīšana jāveic kvalificētam speciālistam. Ievērojiet vismaz 65 cm attālumu starp tvaika nosūcēju un plīti. Stingri piestipriniet tvaika nosūcēju pie sienas ar pievienotajiem dībeļiem un pievienojiet izvadcauruli, ja nepieciešams.

Kā tīrīt taukus saturošos filtrus?

Metāla tauku filtrus var mazgāt trauku mazgājamā mašīnā vai ar rokām ar karstu ūdeni un mazgāšanas līdzekli. Pirms atkārtotas uzstādīšanas ļaujiet tiem pilnībā nožūt. Tīriet tos katru mēnesi vai biežāk, ja lietošana ir intensīva.

Ko darīt, ja tvaika nosūcējs rada lielu troksni?

Pārbaudiet, vai filtri nav aizsprostoti, izvadcaurule nav aizsērējusi un tvaika nosūcējs ir pareizi nostiprināts. Ja troksnis turpina, sazinieties ar pēcpārdošanas servisu.

Kā ieslēgt apgaismojumu?

Nospiediet apgaismojuma pogu (spuldzes simbols). Ja LED nedeg, pārbaudiet, vai tvaika nosūcējs ir pieslēgts elektrotīklam, un nomainiet bojātās LED spuldzes pret identiskiem modeļiem.

Vai es varu izmantot tvaika nosūcēju recirkulācijas režīmā?

Jā, tvaika nosūcēju iespējams izmantot recirkulācijas režīmā, uzstādot aktīvās ogles filtru (pārdod atsevišķi). Ogles filtrs jānomaina ik pēc 3–6 mēnešiem atkarībā no lietošanas.

Kā iestatīt taimeri?

Nospiediet taimera pogu (pulkstenis), lai aktivizētu automātisku izslēgšanos pēc noteikta laika (parasti 15 minūtes). Taimeris automātiski izslēdzas pēc laika beigām.

Ko darīt, ja tvaika nosūcējs neieslēdzas?

Pārbaudiet, vai strāvas vads ir pievienots un vai drošinātājs nav izslēdzies. Ja problēma turpinās, izmēģiniet citu kontaktligzdu. Ja nekas nedarbojas, sazinieties ar klientu apkalpošanas dienestu.

Kā nomainīt LED spuldzes?

Atveriet spuldzes vāciņu, izņemiet bojāto spuldzi un ievietojiet jaunu saderīgu LED spuldzi (tādi paši parametri). Aizveriet vāciņu. Uzmanību: pirms jebkādu darbību veikšanas atvienojiet strāvu.

Kāds ir ideālais augstums starp tvaika nosūcēju un plīti?

Izvades tvaika nosūcējam ieteicamais attālums ir 65 cm elektriskajai plītij un 75 cm gāzes plītij. Ievērojiet drošības norādījumus, lai novērstu ugunsbīstamību.

Kur atrast rezerves daļas?

Rezerves daļas (filtri, spuldzes, motors) ir pieejamas Turbo air klientu apkalpošanas dienestā vai pilnvarotajās rezerves daļu tīmekļa vietnēs. Vienmēr izmantojiet oriģinālās daļas.

LIETOŠANAS INSTRUKCIJA Gioia IX/F/50 Turbo air

LV ierīkošanas un izmantošanas instrukcija

LV - ierīkošanas un izmantošanas instrukcija

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika projektēts tikai izmantošanai mājās.

Piezīme: Īpašas detaļas ar simbolu (*) ir opcionāli piederumi, kuri tiek piegādāti tikai ar dažiem modeļiem, vai detaļas, kuras nav piegādātas un, kuras ir jāiegādājās.

Drošības brīdinājumi

Uzmanību! Nepieslēgt ierīci pie elektriskā tīkla, līdz ko ierīkošana nav pilnīgi pabeigta.

Pirms jebkuras tīrīšanas vai tehniskās apkalpošanas operācijas, atslēgt gaisa nosūcēju no elektriskā tīkla, izņemot kontaktdakšu vai atslēdzot mājokļa kopējo slēdzi.

lerīce nav domāta, lai to izmantotu bērni vai cilvēki ar nepietiekamām fiziskām, sensoriālām vai mentālām spējām, vai ar nepietiekošām zināšanām un pieredzi, izņemot gadījumus, kad tos pieskata vai ierīces izmantošanu apmāca cilvēks, kurš ir atbildīgs par viņu drošību.

Bērniem ir jābūt pieskatītiem, lai tie nespēlētos ar ierīci.

Nekad neizmantot gaisa nosūcēju, ja režĝis nav pareizi ierikots!

Gaisa nosūcējs nekad netiek izmantots, kā atbalsta konstrukcija, ja nu tikai tas ir skaidri norādīts.

Telpā ir jābūt pietiekamai ventilācijai, kad gaisa nosūcējs tiek vienlaicīgi izmantots ar citām ierīcēm, kuras darbojas ar gāzi vai citām degvielām.

lesūktam gaisam nav jābūt vērstam caurulē, kura tiek izmantota gāzes vai citu degvielu ierīču dūmu izvadīšanai.

Ir stingri aizliegts pagatavot ēdienus “flambē” veidā zem gaisa nosūcēja.

Atlkātās uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās.

Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās ellas degšanas.

Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.

Kas attiecas uz tehniskiem un drošības noteikumiem, lai izvadītu dūmus, tad ir nepieciešams stingri pieturēties pie vietējo kompetento autoritāšu noteikumiem.

Gaisa nosūcējs ir bieži jātīr, gan no ārpuses, gan no iekšpuses (VISMAZ VIENU REIZI MĒNESĪ,jebkurā gadījumā,ņemot vērā to, kas ir skaidri rakstīts šīs rokasgrāmatas tehniskās apkalpošanas instrukcijās).

Gaisa nosūcēja tīrīšanas, filtru nomainīšanas un tīrīšanas normu neieverošana provocē ugunsgrēka risku.

Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējamā elektriskā trieciena riska dēļ.

Tiek noraidīta jebkura atbildība par iespējamiem kaitējumiem, neērtībām vai ugunsgrekiem, kurus provocēja ierīce, gadījumā kad netika ievērotas šīs rokasgrāmatas instrukcijas.

Šī ierīce atbilst Eiropas Direktīvai 2002/96/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un

veselībai.

Simbols ☐ uz produkta vai uz pievienotās dokumetācijas nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildus informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur produkts tika iegadāts.

Izmantošana

Gaisa nosūcējs tiek sniegts versijā ar FILTRU un tiek lietots bez iesūcošo dūmu izplūdes caurules.

Dūmi un tvaiki tiek savākti ar deflektora X palīdzību.

Ja ir vēlēšanās izmantot ierīci IESŪKŠANAS versijā, ir nepieciešams sagatavot izplūdes cauruli dūmu izvadīšanai, kas sākas no augšējās izejas Y un nāk uz mājokļa ārpusi.

Šajā gadījumā, tiek instalēts uz izplūdes atvēruma Y savienošanas gredzens un tiek noņemts ogles filtrs.

Instalēšanu, gan elektrisko, gan mehānisko, ir jāveic specializētam personālam.

Minimālam attālumam starp plīts virsmu, kur tiek novietoti tilpumi un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50cm elektriskās plīts gadījumā un 65cm gāzes un kombinētas virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskā pieslēgšana

Elektriskā tīkla spriegumam ir jāatbilst tam spriegumam, kas ir uzrādīts uz īpašību etiketes, kas atrodas gaisa nosūcēja iekšpusē.

lerīce ir domāta tiešai pievienošanai pie padeves tīkla, tādēļ, izmantot normai atbilstošu bipolāro slēdzi, kas nodrošina tīkla pilnīgu atslēgšanos pārlieku sprieguma III kategorijas nosacījumos, atbilstoši instalācijas noteikumiem.

UZMANĪBU! Detalai B (fiksēšanas skava pie grieztiem - Att. 1), ir vads (dzelteni-zaļš), kuram ir jābūt pievienotam pie mājokļa elektrības sistēmas iezemējuma. Attēls 4

UZMANĪBU! Pievērst īpašu uzmanību pārlieku vada tošanai; šī norādījuma neievērošana varētu veicināt tnus bojājumus ierīcei un/vai elektrošoku lietotājam vai nai, kas veic instalēšanu. Papildus detaļām, skatīties -15

Uzmanību! Savienošanas vada nomainīšana ir jāveic autorizētam tehniskās apkalpošanas servisam.

lerīkošana

Gaisa nošūcējs ir aprīkots ar fiksēšanas korkiem, kas ir piemēroti sienu/griestu lielākai daļai. Jebkurā gadījumā, ir nepieciešams griezties pie kvalificēta tehniķa, lai pārliecinātos par materiālu derīgumu sienu/griestu veidam. Sienai/griestiem ir jābūt pietiekoši biezai/iem, lai noturētu gaisa nosūcēja svaru.

Gaisa nosūcēja apraksts

Attēls 1

A. Vāks
B. Balsta skava fiksēšanai pie griestiem
C. Gaisa nosūcēja balsta vadu regulatori
D. Dekoratīvais vāks
E. Kārba pievienošanai pie mājokla elektrības tīkla
F. Savienošanas vads
G. Halogēna spuldzīte
H. Aktīvās ogles filtrs
I. Metāla prettauku filtrs

Darbošanās

Izmantot augstāku ātrumu īpašas virtuves dūmu koncentrācijas gadījumā. lesakām ieslēgt iesūkšanu 5 minūtes pirms ēdiena gatavošanas sākšanas un neslēgt to ārā vēl 15 minūtes pēc ēdiena gatavošanas pabeigšanas.

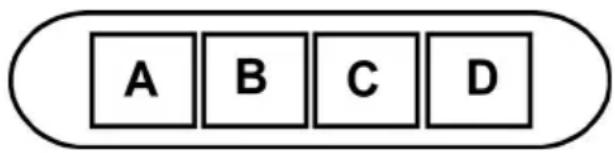

A. Gaismas slēdzis ON/OFF.
B. Slēdzis ON/OFF un ātruma 1 izvēle (ja ir maz tvaiku un dūmu)
B+C. Ātruma 2 izvēle (ja ir taviku un dūmu vidējs daudzums)
B+D. Ātruma 3 izvēle (ja ir daudz tvaika un dūmu)

Tehniskā apkalpošana

Pirms jebkura veida tehniskās apkalošanas darba, atslēgt gaisa nosūcēju no elektrības.

Tīrīšana

Gaisa nosūcējs ir bieži jātīra (vismaz tikpat bieži, cik bieži tiek veikta tauku filtru tehniskā apkalpošana) gan no ārpuses, gan no iekšpuses. Tīrīšanai ir jāizmanto mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem.

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Uzmanību: lerīces tīrīšanas un filtru nomainīšanas normu neievērošana var vest pie ugunsgrēka riskiem. Tātad ir ietecams pieturēties pie ieteiktām instrukcijām.

Tiek noraidīta jebukra atbildība par iespējamiem dzinēja bojajumiem, ugunsgrēkiem, kas tika provocēti neatbistošas tehniskās apkalpošanas vai augstāk minēto brīdinājumu neievērošanas dēļ.

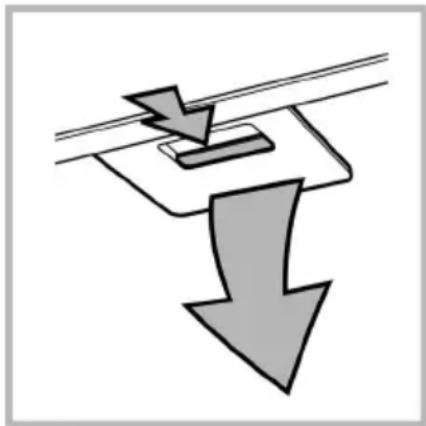

Prettauku filtrs

Notur tauku daliņas, kas tiek veidotas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var klūt nespodras, bet jebkurā gadījumā to spējas nemainās

Notur nepatikamas smaržas, kuras veidojas no ēdiena gatavošanas.

Oglu filtrs var būt mazgāts katru otro mēnesi (vai kad filtru piesātināšanās norādīšanas sistēma – ja tādu paredz Jūsu modelis – uzrāda šādu nepieciešamību) karstā ūdenī un tam piemērotos mazgāšanas līdzekļos vai trauku mazgājamā mašīnā pie 65°C (trauku mazgājamās mašīnas gadījumā veikt pilnu mazgāšanas ciklu bez traukiem tajā).

Nonemt üdens pārpaliekas, nebojājot filtru, pēc kā novietot to plīti uz 10minūtēm, uz 100°C, lai to galīgi izžāvētu.

Nomainīt matracīti katru 3.gadu un katru reizi, kad audums ir bojāts.

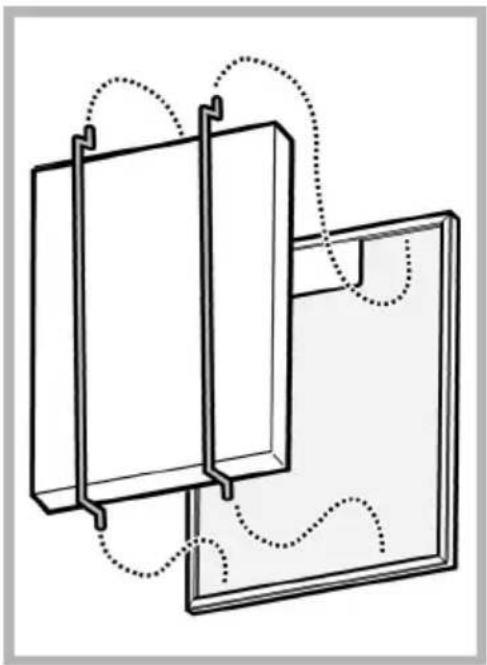

• Montāža

Instalēt ogles filtru uz tauku filtra aizmugurējās puses un piefiksēt ar diviem blokētājiem.

Uzmanību! Blokētāji ir iekļauti ogles filtra iepakojumā un nevis uz gaisa nosūcēja.

• Lai veiktu filtra demontāžu, ir jārīkojas pretēji.

Atvienot ierīci no elektriskās sistēmas.

Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās ir aukstas.

1. Iznemt aizsardzību, ar plakana skrūvgrieža, vai līdzīga priekšmeta palīdzību.

2. Nomainīt bojātu spuldzi.

Izmantot tikai 12V -20W max - G4 halogēna spuldzes, uzmanoties lai neaiztiktu tās ar rokām.

1. Aiztaisīt aizsargu (fiksēšana ar klikški).

Daži modeli paredz sānu spuldzītes:

Nomainīt spuldzītes ar tādas pašas formas spuldzītēm max 40W (E14).

Lai pieklutu pie spuldžu nodalījuma, nonemt vāku A.

Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.
