Producttype	Afzuigkap
Merk	Turbo air
Model	Gioia IX/F/50
Afmetingen (L x B x H)	90 x 50 x 60 cm (ongeveer)
Gewicht	Ongeveer 15 kg
Elektrische voeding	220-240 V ~ 50/60 Hz
Motorvermogen	200 W
Verlichting	2 x LED 1,5 W
Maximaal luchtdebiet	600 m³/h
Maximaal geluidsniveau	65 dB(A)
Aantal snelheden	3
Bedieningstype	Drukknoppen
Filtertype	Wasbaar metalen vetfilter
Afvoermodus	Buitenafvoer of recirculatie (koolstoffilter optioneel)
Speciale functies	Ingebouwde timer, intensieve functie
Onderhoud en reiniging	Vetfilter maandelijks reinigen; roestvrijstalen oppervlak met zachte doek
Veiligheid	Automatische uitschakeling bij oververhitting
Reserveonderdelen en repareerbaarheid	Filters, lampen, motor beschikbaar
Garantie	2 jaar

Veelgestelde vragen - Gioia IX/F/50 Turbo air

Hoe installeer ik de afzuigkap Gioia IX/F/50 ?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd een minimale afstand van 65 cm tussen de afzuigkap en de kookplaat. Bevestig de afzuigkap stevig aan de muur met de meegeleverde pluggen en sluit indien nodig het afvoerkanaal aan.

Hoe maak ik de vetfilters schoon?

De metalen vetfilters kunnen in de vaatwasser of met de hand worden gereinigd met warm water en afwasmiddel. Laat ze volledig drogen voordat u ze terugplaatst. Reinig ze maandelijks of vaker bij intensief gebruik.

Wat te doen als de afzuigkap veel lawaai maakt?

Controleer of de filters niet verstopt zijn, het afvoerkanaal niet geblokkeerd is en de afzuigkap stevig is bevestigd. Als het geluid aanhoudt, neem dan contact op met de klantenservice.

Hoe schakel ik de verlichting in?

Druk op de verlichtingsknop (lamp symbool). Als de LED's niet aangaan, controleer dan of de afzuigkap stroom heeft en vervang defecte LED-lampen door identieke modellen.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, het is mogelijk om de afzuigkap in recirculatiemodus te gebruiken door een actief koolstoffilter te installeren (apart verkrijgbaar). Het koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik.

Hoe stel ik de timer in?

Druk op de timerknop (klok) om de automatische uitschakeling na een vooraf ingestelde tijd (meestal 15 minuten) te activeren. De timer schakelt automatisch uit zodra de tijd is verstreken.

Wat te doen als de afzuigkap niet aangaat?

Controleer of het netsnoer is aangesloten en of de stroomonderbreker niet is uitgeschakeld. Als het probleem aanhoudt, test een ander stopcontact. Als niets werkt, neem dan contact op met de klantenservice.

Hoe vervang ik de LED-lampen?

Klik de lampafdekking los, verwijder de defecte lamp en plaats een nieuwe compatibele LED-lamp (zelfde specificaties). Plaats de afdekking terug. Let op: schakel de stroom uit voordat u werkzaamheden uitvoert.

Wat is de ideale hoogte tussen de afzuigkap en de kookplaat?

Voor een afzuigkap met afvoer is de aanbevolen afstand 65 cm voor een elektrische kookplaat en 75 cm voor een gasfornuis. Houd u aan de veiligheidsvoorschriften om brandgevaar te voorkomen.

Waar vind ik reserveonderdelen?

Reserveonderdelen (filters, lampen, motor) zijn verkrijgbaar bij de klantenservice van Turbo air of op erkende onderdelenwebsites. Gebruik altijd originele onderdelen.

GEBRUIKSAANWIJZING Gioia IX/F/50 Turbo air

NL Montagevoorschriften en gebruiksaanwijzingen

NL - Montagevoorschriften en gebruiksaanwijzing

Zich strikt aan de aanwijzingen uit deze tekst houden. Iedere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven wordt afgewezen. De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik.

Opmerking: De details aangegeven met het teken “(*)” zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die niet meegeleverd worden en dus aangeschaft moeten worden.

Waarschuwing

Attentie! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.

Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is!

De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de wasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

De bereikbare onderdelen kunnen bijzonder warm worden als deze tegelijkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).

Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Het gebruik

De wasemkap wordt als FILTEREND apparaat geleverd en dient zonder rookafvoerpijp te worden gebruikt.

Rook en dampen worden weer teruggebracht via de luchtgeleider X.

Indien de kap als AFZUIGEND apparaat wordt gebruikt, dient een afvoerleiding geplaatst te worden vanaf de boven luchtuitgang Y tot de afvoeropening naar buiten.

In dit geval dient een verbindingsring op de afvoeropening Y gemonteerd te worden en het koolstofffilter moet worden verwijderd.

De elektrische en mechanische installatie dient door bevoegd personeel uitgevoerd te worden.

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap.

Het toestel dient rechtstreeks op de voedingslijn te worden aangesloten, plaats daarom een tweepolige schakelaar, die voldoet aan de geldende normen en die, in geval van overspanning III, volledig van het net ontkoppeld wordt, in overeenstemming met de installatie voorschriften.

ATTENTIE! De detail B (beugel voor de bevestiging aan het plafond - afb. 1), is voorzien van een geleider (geelgroen) die aan een geaard stopcontact van de woning aangesloten moet worden. afb. 4

ATTENTIE! Let bijzonder goed op de positionering van

de kabel, het niet in acht nemen van deze aanwijzing kan ernstige schade aan het toestel veroorzaken en/of een elektrische schok aan gebruiker en/of installateur. Voor meer informatie zie afb. 8-15

Attentie! de verbindingskabel moet door een erkende assistentiedienst worden vervangen.

Montage

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg zijn om het gewicht van de kap te houden.

Beschrijving van de wasemkap

afb. 1

A. Afdekking
B. Montagesteun voor de bevestiging aan het plafond
C. Regelschroeven voor de kapspanners
D. Esthetisch deksel
E. Aansluitdoos voor de elektrische aansluiting van de woning
F. Elektriciteitskabel
G. Halogeenlamp
H. Koolstofffilter
I. Metalen vetfilter

Werking

In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beëindigt heeft aan te laten.

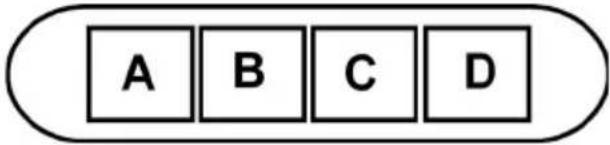

A. ON/OFF lichtknop
B. OFF/ON knop voor de zuigfunctie en voor de selectie van de laagste zuigkracht
B+C. Knop middelste zuigkracht
B+D. Knop maximale zuigkracht

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

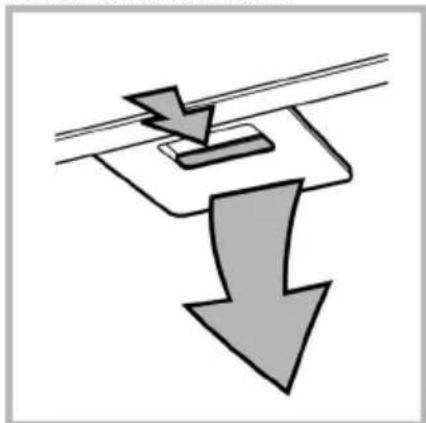

Vetfilter

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Koolstofffilter (alleen voor filterend apparaat) Houdt de lastige kookgeuren vast.

Het koolstofffilter kan om de twee maanden gewassen worden (of als de filter verzadiging indicatie – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) in warm water en met geschikte reinigingsmiddelen of in de vaatwasmachine op 65°C (in het geval van een reiniging in de vaatwasmachine voer een volledige wascyclus uit zonder vaten).

Verwijder het overtollige water zonder het filter te beschadigen, daarna het matje 10 minuten lang in de oven op 100°C doen om het goed te drogen.

Vervang het matje om de 3 jaar en elke keer dat het beschadigd blijkt.

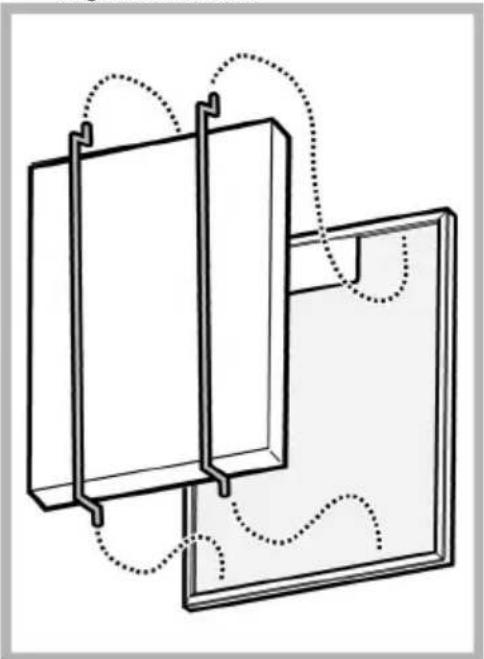

- Montage

Plaats het koolstofffilter achter het vetfilter en maak het met twee staven vast.

Attentie! De staven zijn inbegrepen in de verpakking van het koolstofffilter en niet bij de wasemkap.

- Voor de demontage van het filter in de tegengestelde volgorde handelen.

Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn.

1. haal de bescherming weg door het op te lichten met een kleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 12V -20W max - G4, en zorg ervoor dat u hen niet met de blote hand aanraakt.

1. Sluit de lampenkap weer (klikt op zijn plaats).

Enkele modellen zijn tevens voorzien van zijlampen:

Vervang de lampen met andere lampen met dezelfde eigenschapen max 40W (E14).

Om de lampehouder te bereiken verwijder de afdekking A.

Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.
