SMART700DV - Alimentation sans coupure Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation sans coupure (UPS)
Marque	Tripp Lite
Modèle	SMART700DV
Capacité	700 VA / 420 W
Tension d'entrée	230 V
Tension de sortie	230 V régulée
Nombre de prises	6 prises IEC
Type de batterie	Plomb-acide scellée, remplaçable
Autonomie typique (pleine charge)	~8 minutes
Temps de recharge	~4 heures
Dimensions (L x l x H)	295 x 135 x 200 mm
Poids	9,5 kg
Protection	Protection contre les surtensions et sous-tensions
Régulation de tension (AVR)	Oui, correction automatique
Filtrage EMI/RFI	Oui
Affichage	Indicateurs LED
Communication	Port USB/RS-232
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas ouvrir, batterie contient des substances dangereuses
Recyclage	Appareil électronique, batterie à recycler
Garantie	2 ans

FOIRE AUX QUESTIONS - SMART700DV Tripp Lite

Que faire si l'UPS émet un bip continu ?

Un bip continu indique une panne de batterie. Remplacez la batterie dès que possible.

Comment remplacer la batterie du SMART700DV ?

Débranchez l'appareil, ouvrez le compartiment batterie, retirez les cosses et remplacez-la par une batterie identique (plomb-acide 12V, modèle recommandé). Consultez la notice pour les précautions.

Puis utiliser une multiprise sur l'UPS ?

Oui, mais ne dépassez pas la charge maximale de 420 W. Évitez de brancher des dispositifs à forte puissance comme des imprimantes laser.

L'UPS protège-t-il contre les surtensions réseau ?

Oui, il intègre un filtre parasurtenseur et un régulateur AVR pour stabiliser la tension.

Combien de temps dure l'autonomie sur batterie ?

Environ 8 minutes à pleine charge, plus pour une charge partielle. L'autonomie varie selon la puissance consommée.

Que signifie le voyant rouge allumé en permanence ?

Un voyant rouge fixe indique une anomalie batterie ou une surcharge. Réduisez la charge ou remplacez la batterie.

L'UPS fait un bruit de ronflement, est-ce normal ?

Un léger ronflement est normal lors du fonctionnement sur batterie. En mode normal, il doit être quasiment silencieux.

Puis-je brancher l'UPS sur une prise sans terre ?

Il est recommandé d'utiliser une prise avec terre pour une protection optimale. Sans terre, les parasurtenseurs peuvent être moins efficaces.

Comment tester le bon fonctionnement de l'UPS ?

Appuyez sur le bouton TEST (si présent) ou débranchez brièvement l'alimentation secteur pour vérifier que les appareils restent allumés.

Où puis-je trouver la notice complète du SMART700DV ?

Téléchargez la notice PDF gratuite sur notice-facile.com dans la section dédiée à ce modèle.

MODE D'EMPLOI SMART700DV Tripp Lite

Manuel de l'utilisateur

Onduleur intelligent, interactif en ligne SMART700DV

(numéro de série : AGSM5436)

- Sortie de 120 V, entrée à détection automatique, 120 V/230 V

Ne convient pas aux applications mobiles.

Consignes de sécurité importantes 26

Installation rapide 28

Installation optionnelle 29

Fonctionnement de base 30

Remplacement des batteries 34

Entreposage et entretien 34

Caractéristiques techniques 35

Conformité réglementaire 36

English 1 • Español 13

D'excellence Industrielle.

CONSERVER CES INSTRUCTIONS

Ce manuel contient des instructions importantes qui devraient être respectées pendant l'installation, l'utilisation et l'entreposage des onduleurs Tripp Lite. Le non-respect de ces avertissements annulera la garantie.

Avertissements concernant le placement de l'onduleur

• L'onduleur est lourd. La prudence est de rigueur au moment de le soulever.
- Cet onduleur est conçu pour être utilisé à l'intérieur, dans un environnement où la température et l'humidité sont contrôlées, et dans un endroit relativement exempt de contaminants conducteurs. Installer l'onduleur à l'intérieur, à l'écart de l'humidité et de la chaleur excessives, de contaminants conducteurs, de la poussière et de la lumière directe du soleil.
- Pour une meilleure performance, la température ambiante près de l'onduleur doit se situer entre 0 °C et 40 °C (32 °F et 104 °F).
- Laisser suffisamment de place autour de l'onduleur pour avoir une bonne ventilation. Ne pas obstruer ses évents ou les ouvertures du ventilateur.

Avertissements liés au branchement de l'onduleur

• MISE EN GARDE : Installer conformément aux normes ANSI/NFPA de la National Electrical Code standards ANSI/NFPA 70 et au code canadien de l'électricité, partie I, C22.1.
• Une protection de secours contre les courts-circuits et une protection contre les surintensités sont fournies par les installations du bâtiment.
• Pour réduire les risques d'incendie, raccorder uniquement à un circuit fourni avec une protection contre les surcharges du circuit de dérivation conformément au National Electrical Code (NEC), ANSI/NFPA 70 ou au code local canadien de l'électricité, partie I, C22.1. S'assurer d'utiliser la bonne protection contre les surintensités de 20 A maximum pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement.
• La fiche sur le cordon d'alimentation est conçue pour servir de dispositif de déconnexion. S'assurer que la prise de courant est installée à proximité de l'équipement et est facilement accessible.
• L'onduleur contient sa propre source d'énergie (batterie). Les bornes de sortie peuvent être sous tension même lorsque l'onduleur n'est pas branché à une alimentation CA.
• Brancher l'onduleur à une prise de courant CA correctement mise à la masse. Ne pas modifier la fiche du système onduleur d'une façon qui éliminerait la mise à la terre de l'onduleur. Ne pas utiliser d'adaptateurs qui élimineraient la mise à la terre de l'onduleur.
• Ne pas brancher l'onduleur sur lui-même, cela aura pour effet d'endommager l'onduleur et d'annuler la garantie.
• Si l'onduleur est branché à une génératrice CA entraînée par moteur, la génératrice doit générer une sortie filtrée, régulée en fréquence et classée pour ordinateurs. Le fait de brancher l'onduleur à une génératrice aura pour effet d'annuler son assurance à vie ultime.

Avertissements liés au branchement de l'équipement

• Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.
• Ne pas brancher de parasurtenseurs ni de rallonges sur la sortie de l'onduleur. Cela risquerait de surcharger l'onduleur et annulerait la garantie du parasurtenseur et de l'onduleur.

Avertissements portant sur les batteries

- Les batteries peuvent présenter un risque de décharge électrique et de brûlures causées par les courants élevés des courts-circuits. Prendre les précautions appropriées. Ne pas jeter les batteries dans le feu. Ne pas ouvrir l'onduleur ou les batteries. Ne pas créer de court-circuit ou de pont entre les bornes de la batterie avec un objet quelconque. Débrancher et éteindre l'onduleur avant de remplacer le ventilateur. Utiliser des outils ayant des poignées isolées. Il n'existe aucune pièce réparable par l'utilisateur à l'intérieur de l'onduleur. Le remplacement des batteries doit être effectué uniquement par un personnel d'entretien agréé utilisant des batteries de même type et de même numéro (plomb-acide scellé). Les batteries sont recyclables. Se référer aux codes locaux pour connaître les exigences sur la mise au rebut des batteries ou visiter tripplite.com/support/recycling-program pour obtenir plus de renseignements au sujet du recyclage. Tripp Lite offre une gamme complète de cartouches de batterie de remplacement pour onduleur. Visiter Tripp Lite tripplite.com pour déterminer quelle est la batterie de remplacement spécifique à l'onduleur.

• Pendant le remplacement à chaud de la batterie, l'onduleur ne fournira pas d'énergie de secours en cas de panne de courant ou autres interruptions électriques.
• Ne pas faire fonctionner l'onduleur sans batteries.
• Ne pas tenter d'ajouter des batteries externes à l'onduleur.

Recyclage de l'onduleur et des batteries

Pb

Veuillez recycler les produits Tripp Lite. Les batteries utilisées dans les produits Tripp Lite sont des batteries au plomb scellées. Ces batteries sont hautement recyclables. Se reporter aux codes locaux pour les exigences en ce qui a trait à l'élimination.

Appeler Tripp Lite pour des informations concernant le recyclage au 773 869-1234.

Visiter le site Web de Tripp Lite pour des informations actualisées sur le recyclage des batteries et des produits Tripp Lite. Pour plus d'informations, visitez tripplite.com/en/support/recycling-program.cfm

Installation rapide

1 Brancher l'onduleur dans une prise murale fournissant une alimentation CA de 120 V ou de 230 V (nominale).

Utiliser le cordon d'alimentation amovible inclus. L'extrémité IEC-320 se connecte à la prise d'entrée CA à l'arrière de l'onduleur. L'extrémité NEMA 5-15 se connecte à la prise murale.

Pour brancher l'onduleur à une prise murale qui n'accepte pas une prise NEMA 5-15, remplacer simplement le cordon d'alimentation inclus par un cordon amovible d'une autre pièce d'équipement, comme un ordinateur. Utiliser ensuite le cordon d'alimentation inclus pour raccorder l'équipement à l'onduleur.

REMARQUE : Après avoir branché l'onduleur dans une prise CA, l'onduleur (en mode « Standby » (attente)) chargera automatiquement ses batteries*, mais n'alimentera pas ses prises avant d'être mis sous tension (consulter l'étape 3 ci-dessous).

* Le voyant à DEL BATTERY CHARGE (charge de la batterie) sera le seul voyant à DEL allumé.

2 Brancher l'équipement à l'onduleur.

REMARQUE : L'onduleur n'est conçu que pour prendre en charge l'équipement électronique. L'onduleur deviendra surchargé si la valeur nominale VA totale pour tout l'équipement branché dépasse la capacité de sortie de l'onduleur (700 VA). Pour trouver la valeur VA des équipements, consulter leur plaque signalétique. Si cette valeur est présentée en ampères, multiplier le nombre d'ampères par 120 pour déterminer la valeur VA.

(Exemple : 1 ampère × 120 = 120 VA). En cas d'incertitude à savoir si les prises de l'onduleur sont surchargées, consulter la description du voyant à DEL « OUTPUT LOAD LEVEL » (niveau de charge des sorties).

3 Mettre l'onduleur sous tension.

Appuyer et maintenir le bouton « ON/OFF/STANDBY » (marche/arrêt/attente) pendant une seconde. L'alarme se fera entendre brièvement (une fois), après le délai d'une seconde. Relâcher le bouton.

Installation optionnelle

Ces connexions sont optionnelles. L'onduleur fonctionnera correctement sans ces connexions.

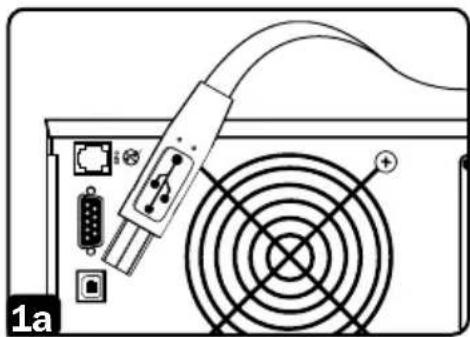

1 Communications en série USB et RS-232

Utiliser le câble USB inclus 1a) et/ou le câble de série DB9 (voir 1b) pour connecter le port de communication de l'équipement au port de communication de l'onduleur. Sur l'équipement, installer le logiciel PowerAlert® de Tripp Lite compatible avec le système d'exploitation de l'équipement. Consulter la documentation PowerAlert pour obtenir plus de renseignements.

2 Connexion du port EPO

Cette caractéristique en option est seulement pour les applications qui nécessitent une connexion à un circuit de mise hors tension d'urgence (EPO) d'une installation. Lorsque l'onduleur est connecté à ce circuit, cela permet la mise hors tension d'urgence de l'inverseur de l'onduleur.

À l'aide du câble fourni, brancher le port EPO de l'onduleur 2a à un commutateur fourni par l'utilisateur, normalement fermé ou normalement ouvert selon le diagramme du circuit 2b. Le port EPO n'est pas un parasurtenseur de ligne téléphonique. Ne pas brancher une ligne téléphonique à ce port.

Fonctionnement de base

Boutons (panneau avant)

Bouton « ON/OFF/STANDBY » (marche/arrêt/attente)

• Pour mettre l'onduleur sous tension : avec l'onduleur branché dans une prise murale CA sous tension*, appuyer sur le bouton « ON/OFF/STANDBY » (marche/arrêt/attente) et le maintenir enfoncé pendant une seconde**. Relâcher le bouton. Si l'alimentation électrique est absente, l'onduleur peut être « démarré à froid » (c.-à-d. le mettre en marche et fournir du courant pendant une période de temps limitée à partir de ses batteries***) en appuyant sur le bouton « ON/OFF/STANDBY » et en le maintenant enfoncé pendant une seconde**.
• Pour mettre l'onduleur hors tension : avec l'onduleur sous tension et recevant du courant du secteur, appuyer sur le bouton « ON/OFF/STANDBY » (marche/arrêt/attente) et le maintenir enfoncé pendant une seconde**. Débrancher ensuite l'onduleur de la prise murale. L'onduleur sera alors complètement hors tension.

* Après avoir branché l'onduleur dans une prise de courant CA sous tension, l'onduleur (en mode « Standby » (attente)) va automatiquement charger ses batteries, mais ne va pas alimenter ses sorties jusqu'à ce qu'il soit mis sous tension. ** L'alarme se fera brièvement entendre une fois, une fois l'intervalle défini écoulé. *** Si entièrement chargé.

Bouton « MUTE/TEST » (sourdine/test)

Pour mettre les alarmes de l'onduleur en sourdine (ou « Mute ») : appuyer brièvement sur le bouton MUTE/TEST (sourdine/test) et le relâcher*.

Pour effectuer un autotest : avec l'onduleur branché et sous tension, appuyer sur bouton MUTE/TEST (sourdine/test) et le maintenir enfoncé pendant deux secondes*. Continuer à maintenir le bouton enfoncé jusqu'à ce que l'alarme se fasse entendre plusieurs fois et que l'onduleur effectue un autotest. Consulter « Results of a Self-Test » (résultats d'un autotest) ci-dessous. L'équipement peut rester connecté pendant un autotest. L'onduleur, par contre, n'effectuera pas un autotest s'il n'est pas sous tension (voir la description du bouton « ON/OFF/STANDBY » (marche/arrêt/attente)).

DANGER! Ne pas débrancher l'onduleur pour vérifier ses batteries. Cela aura pour effet d'éliminer la mise à la terre de sécurité et risque d'introduire une surtension dommageable dans les connexions de réseau.

Résultats d'un autotest : le test dure environ 10 secondes et l'onduleur passe en mode batteries pour tester sa capacité de charge et la charge de la batterie.

- Si le voyant DEL « OUTPUT LOAD LEVEL » (niveau de charge de sortie) rouge demeure allumé et si l'alarme continue à se faire entendre après le test, les prises de l'onduleur sont surchargées. Pour éliminer la surcharge, débrancher certains des appareils et effectuer l'autotest à plusieurs reprises jusqu'à ce que le voyant à DEL « OUTPUT LOAD LEVEL » (niveau de charge de sortie) rouge s'éteigne et que l'alarme ne se fasse plus entendre.

DANGER! Toute surcharge qui n'est pas immédiatement corrigée suite à un autotest peut amener l'onduleur à se mettre hors tension et à cesser de fournir de la puissance de sortie dans le cas d'une panne d'électricité ou d'une chute de tension du secteur.

Fonctionnement de base

- Si le voyant à DEL « BATTERY WARNING » (avertissement de la batterie) s'allume et que l'alarme continue de se faire entendre après le test, les batteries de l'onduleur ont besoin d'être rechargées ou remplacées. Permettre à l'onduleur de se recharger sans interruption pendant 12 heures, puis répéter l'autotest. Si le voyant à DEL demeure allumé, contacter Tripp Lite pour obtenir du service. Si les batteries de l'onduleur doivent être remplacées, visiter tripplite.com pour déterminer quelle est la batterie de remplacement Tripp Lite spécifique à l'onduleur.

* L'alarme se fera brièvement entendre une fois, une fois l'intervalle défini écoulé.

Témoins (panneau avant)

Toutes les descriptions des témoins s'appliquent lorsque l'onduleur est branché dans une prise murale et qu'il se trouve sous tension.

Voyant à DEL « POWER » (alimentation) : ce voyant à DEL vert s'allume en continu lorsque l'onduleur est sous tension et qu'il fournit de la puissance CA à l'équipement connecté à partir d'une source d'alimentation. Le voyant à DEL clignote et une alarme se fait entendre (4 bips courts suivis d'une pause) pour indiquer que l'onduleur fonctionne à partir de ses batteries internes durant une panne d'électricité ou une chute de tension importante du secteur. Si la panne d'électricité ou la chute de tension importante du secteur est prolongée, il est recommandé de sauvegarder les fichiers et de mettre l'équipement hors tension étant donné que l'alimentation des batteries internes va éventuellement s'épuiser. Voir la description du voyant à DEL « BATTERY CHARGE » (charge des batteries) ci-dessous.

Voyant à DEL « VOLTAGE CORRECTION » (correction de la tension) : ce voyant à DEL vert s'allume en continu chaque fois que l'onduleur corrige automatiquement une haute ou une basse tension CA sur la ligne publique de transport d'énergie sans l'aide de l'alimentation par batteries. L'onduleur émettra également un faible cliquetis. Il s'agit d'opérations automatiques normales de l'onduleur. Aucune mesure n'est requise de votre part.

Voyant à DEL « OUTPUT LOAD LEVEL » (niveau de charge de sortie) : ce voyant à DEL multicolore indique la charge électrique approximative de l'équipement branché aux sorties CA de l'onduleur. Il passera du vert (faible charge) au jaune (charge moyenne) au rouge (surcharge). Si le témoin DEL est rouge (allumé en continu ou clignotant), supprimer immédiatement la surcharge en débranchant une partie de l'équipement des sorties jusqu'à ce que la DEL passe du rouge au jaune (ou vert). DANGER! Toute surcharge qui n'est pas immédiatement corrigée par l'utilisateur peut amener l'onduleur à se mettre hors tension et à cesser de fournir de la puissance de sortie dans le cas d'une panne d'électricité ou d'une chute de tension du secteur.

Fonctionnement de base

Voyant à DEL « BATTERY CHARGE » (charge de la batterie) : lorsque l'onduleur fonctionne à partir du courant du secteur, ce voyant à DEL indique l'état approximatif de la charge des batteries internes de l'onduleur : rouge indique que les batteries commencent à se charger; jaune indique que les batteries sont chargées à environ la moitié de leur capacité; et vert indique que les batteries sont complètement chargées. Lorsque l'onduleur fonctionne à partir de la puissance des batteries durant une panne d'électricité ou une chute de tension importante du secteur, ce voyant à DEL indique la quantité approximative d'énergie (ayant en fin de compte un effet sur le temps d'exécution) que les batteries de l'onduleur vont fournir : rouge indique un faible niveau d'énergie; jaune indique un niveau moyen d'énergie et vert indique un haut niveau d'énergie. Étant donné que la performance d'exécution de toutes les batteries de l'onduleur va graduellement s'épuiser avec le temps, il est recommandé d'effectuer périodiquement un autotest (voir la description du bouton MUTE/TEST (sourdine/test)) afin de déterminer le niveau d'énergie des batteries de l'onduleur AVANT qu'une panne d'électricité ou une chute de tension importante du secteur ne se produise. Durant une panne d'électricité prolongée ou une chute de tension importante du secteur, il est recommandé de sauvegarder les fichiers et de mettre l'équipement hors tension étant donné que l'alimentation des batteries va éventuellement s'épuiser. Lorsque le voyant à DEL passe au rouge et que l'alarme se fait entendre en continu, cela indique que les batteries de l'onduleur sont presque épuisées et que la mise hors tension de l'onduleur est imminente.

Voyant à DEL « BATTERY WARNING » (avertissement de la batterie) : ce voyant à DEL passe au rouge et une alarme se fait entendre de façon intermittente après l'initiation d'un autotest (voir la description du bouton « MUTE/TEST » (sourdine/test)) pour indiquer que les batteries de l'onduleur ont besoin d'être rechargées ou remplacées. Permettre à l'onduleur de se recharger sans interruption pendant 12 heures et répéter l'autotest. Si le voyant à DEL reste allumé, contacter Tripp Lite pour obtenir du service. Si les batteries de l'onduleur doivent être remplacées, visiter tripplite.com pour déterminer quelle est la batterie de remplacement Tripp Lite spécifique à votre onduleur.

Autres fonctionnalités de l'onduleur (panneau arrière)

NEMA 5-15R 15 amp/120 V
Prises CA : l'onduleur est équipé de sorties CA de 15 ampères. Ces prises de sortie fournissent au matériel branché une ligne d'alimentation CA lors d'un fonctionnement normal et de la puissance des batteries durant les pannes de courant et les baisses de tension. L'onduleur protège l'équipement branché à ces prises contre les surcharges dommageables et les bruits de circuit. Si une connexion USB ou de série est connectée à l'onduleur, l'équipement connecté peut être réinitialisé à distance en mettant hors tension et sous tension les prises en utilisant le logiciel PowerAlert de Tripp Lite.

Ports de communication (USB ou RS-232) : ces ports connectent votre onduleur à toute station de travail ou tout serveur. Ils doivent être utilisés avec le logiciel PowerAlert de Tripp Lite et les câbles inclus pour permettre à l'ordinateur de sauvegarder automatiquement les fichiers ouverts et de mettre l'équipement hors tension pendant une panne d'électricité. Le logiciel PowerAlert peut également être utilisé pour surveiller une grande variété de conditions de fonctionnement de l'alimentation de la ligne CA et de l'onduleur. Consulter la documentation du logiciel PowerAlert ou communiquer avec le service à la clientèle de Tripp Lite pour plus de renseignements. Consulter « Communications en série USB et RS-232 » dans la section « Connexions optionnelles » des instructions d'installation.

Fonctionnement de base

Port d'arrêt d'urgence (EPO) : l'onduleur comporte un port d'arrêt d'urgence (EPO) qui peut être utilisé pour connecter l'onduleur à un commutateur de fermeture de contact pour permettre l'arrêt d'urgence de l'inverseur. Consulter la section « Installation optionnelle » pour plus de renseignements.

Fente pour accessoires : retirer la petite plaque qui couvre la fente pour installer des accessoires en option pour la surveillance et la gestion à distance de l'onduleur. Consulter le manuel de l'accessoire pour des instructions d'installation. Contacter le service à la clientèle de Tripp Lite au 773 869-1234 pour obtenir plus de renseignements, y compris une liste des SNMP, des produits de gestion de réseau et de connectivité offerts.

Disjoncteur d'entrée : protège le circuit électrique des surintensités causées par la charge de l'onduleur. Si ce disjoncteur se déclenche, enlever une partie de la charge, puis le réarmer en l'enfonçant en place.

Remplacement des batteries

Dans des conditions normales, les batteries originales de l'onduleur dureront plusieurs années. Consulter la section « Sécurité » avant de remplacer les batteries. Les batteries sont conçues pour un remplacement à chaud (c.-à-d. en laissant l'onduleur en marche, mode ON), mais le personnel d'entretien qualifié peut souhaiter placer l'onduleur en mode OFF et débrancher le matériel avant de procéder au remplacement.

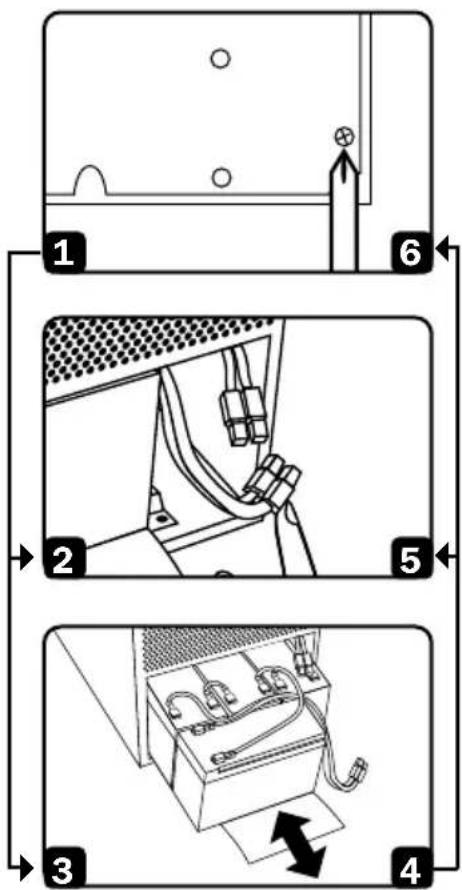

Procédure

1 Retirer le panneau avant
2 Débrancher les batteries
3 Retrait/élimination des batteries
4 Insérer les nouvelles batteries
5 Raccorder des batteries
Attacher les connecteurs : noir avec noir et rouge avec rouge.
6 Remettre le panneau avant en place.

Entreposage et entretien

Entreposage

Avant d'entreposer l'onduleur, le mettre complètement hors tension : avec l'onduleur sous tension et recevant du courant du secteur, appuyer sur le bouton « ON/OFF/STANDBY » (marche/arrêt/attente) et le maintenir enfoncé pendant une seconde (une alarme se fera brièvement entendre une fois, une fois l'intervalle défini écoulé); débrancher alors l'onduleur de la prise murale. Si l'onduleur est entreposé pour une période prolongée, recharger les batteries de l'onduleur une fois tous les trois mois : brancher l'onduleur sur une prise murale, le laisser recharger pendant 12 heures, puis le débrancher avant de l'entreposer de nouveau.

Remarque : Une fois que l'onduleur est branché, il commence automatiquement à charger ses batteries. Toutefois, il n'alimentera pas ses prises (consulter la section Installation rapide). Si les

Entreposage et entretien

batteries de l'onduleur sont laissées déchargées pendant une période de temps prolongée, cela nuira à leur capacité de façon permanente.

Entretien

Une variété de programmes de garantie prolongée et de service d'entretien sont également offerts par Tripp Lite. Pour obtenir plus de renseignements sur le service, visiter tripplite.com/support. Avant de retourner le produit pour la réparation, procéder comme suit :

1. Passer en revue les procédures d'installation et de fonctionnement dans ce manuel afin de s'assurer que le problème ne provient pas d'une mauvaise interprétation des instructions.
2. Si le problème persiste, ne pas communiquer avec le fournisseur et ne pas lui renvoyer le produit. Visiter plutôt tripplite.com/support.
3. Si le problème nécessite une réparation, visiter tripplite.com/support et cliquer sur le lien de retours de produit. À partir de ce point, il est possible de demander une autorisation de retour de matériel (RMA), qui est requise pour le service. Ce formulaire simple en ligne demandera le modèle de l'appareil et le numéro de série, ainsi que d'autres informations générales. Le numéro d'autorisation du retour du matériel ainsi que les instructions pour l'expédition seront envoyés par courrier électronique. Les dommages (directs, indirects, particuliers ou consécutifs) encourus par le produit lors du transport à Tripp Lite ou à un service autorisé Tripp Lite ne sont pas couverts par la garantie. Les frais liés au transport des produits expédiés à Tripp Lite ou à un centre de service autorisé Tripp Lite doivent être entièrement payés d'avance. Inscrire le numéro de RMA à l'extérieur de l'emballage. Si le produit est dans sa période de garantie, joindre une copie du reçu de caisse. Retourner le produit pour réparation par un transporteur assuré à l'adresse fournie lors de la demande de « RMA ».

Caractéristiques techniques

Modèle : SMART700DV

Tension d'entrée : 120 V ou 230 V CA (nominal), détection automatique

Fréquence d'entrée : 50 ou 60 Hz, détection automatique

Prise d'entrée : IEC-320-C14 (Accepte des cordons d'alimentation amovibles.Le cordon inclus comporte une fiche NEMA 5-15.)

Tension de sortie : 120 V CA

Fréquence de sortie : 50 ou 60 Hz

Capacité de sortie (VA) : 700

Capacité de sortie (watts) : 450

Prises de sortie : 6 NEMA 5-15R

Ports de communication : 1 USB, 1 RS-232

Port d'arrêt d'urgence (EPO) : 1

Conformité réglementaire

Avis de la FCC, classe B

Cet appareil est conforme à la partie 15 des règlements de la FCC. Son fonctionnement est susceptible des 2 cas suivants : (1) cet appareil peut causer des interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent causer un fonctionnement indésirable.

Remarque : Ce matériel a été testé et trouvé conforme aux restrictions applicables à un appareil numérique de classe A, conformément à la partie 15 des règlements de la FCC. Ces restrictions sont conçues pour assurer une protection raisonnable contre les perturbations nuisibles lorsque le matériel est utilisé dans un environnement commercial. Ce matériel génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des perturbations nuisibles aux communications radio. L'utilisation de cet équipement dans une zone résidentielle est susceptible d'entraîner des interférences dangereuses auquel cas l'utilisateur devra corriger les interférences à ses propres frais. L'utilisateur doit utiliser des câbles et des connecteurs blindés avec cet équipement. Tout changement ou modification apportés à ce matériel sans l'autorisation expresse de Tripp Lite peuvent annuler le droit de l'utilisateur d'utiliser cet équipement.

Numéros d'identification à la conformité réglementaire

À des fins de certification de conformité réglementaire et d'identification, un numéro de série unique a été attribué au produit Tripp Lite. Le numéro de série, ainsi que toutes les marques d'homologation et les renseignements requis, se trouvent sur la plaque signalétique du produit. Lors d'une demande de renseignements concernant la conformité de ce produit, toujours se reporter au numéro de série. Le numéro de série ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• D'envoyer le vieil équipement au recyclage en autant qu'il remplace un équipement équivalent (cela varie selon les pays)

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

Remarque au sujet de l'étiquetage

Deux symboles sont utilisés sur l'étiquette :

V\~ : tension CA

V = tension CC
