ECO750UPS - Alimentation sans coupure Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation sans coupure (ASI) de bureau
Marque	Tripp Lite
Modèle	ECO750UPS
Puissance apparente	750 VA
Puissance active	450 W
Tension d'entrée	230 V (modèle européen)
Nombre de prises	8 prises (type Schuko)
Protection contre les surtensions	Oui, avec protection téléphonique/RJ45
Autonomie typique (charge moitié)	Environ 15 minutes
Type de batterie	Plomb-acide étanche, remplaçable
Dimensions (L × l × H)	29 × 10 × 22 cm
Poids	5,8 kg
Affichage	LED d'état (alimentation secteur, batterie, défaut)
Alarme sonore	Oui (sur batterie, faible charge, défaut)
Fonctions principales	Protection des équipements contre les coupures et variations de tension ; régulation automatique de tension (AVR) ; filtre anti-parasites
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec et non abrasif
Sécurité	Disjoncteur de protection ; arrêt automatique en surcharge
Pièces détachées et réparabilité	Batterie remplaçable (référence : Tripp Lite 95-0878-01) ; fusible accessible ; autres pièces non réparables par l'utilisateur
Informations générales	Garantie 2 ans ; certification CE ; compatible avec les équipements informatiques et audio/vidéo

FOIRE AUX QUESTIONS - ECO750UPS Tripp Lite

Comment allumer l'ECO750UPS ?

Branchez l'appareil sur une prise secteur, puis appuyez sur le bouton marche/arrêt situé à l'avant. L'appareil s'allume automatiquement dès qu'il est branché sur le secteur.

Que faire si l'alarme sonore retentit en continu ?

Cela indique généralement que la batterie est faible ou que l'appareil est en surcharge. Vérifiez la charge connectée et réduisez-la si nécessaire. Si le problème persiste, la batterie peut être défectueuse et doit être remplacée.

Puis-je brancher une imprimante laser sur l'ASI ?

Il est déconseillé de brancher des imprimantes laser, car leur pic de consommation lors de l'impression peut dépasser la capacité de l'ASI et causer une surcharge. Utilisez plutôt une prise parasurtenseur standard.

Comment remplacer la batterie de l'ECO750UPS ?

Débranchez l'ASI et retirez le panneau avant. Déconnectez les câbles de la batterie, retirez l'ancienne batterie et installez la nouvelle (référence Tripp Lite 95-0878-01). Reconnectez les câbles, remettez le panneau et rebranchez l'appareil.

L'ASI ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est bien branché sur une prise secteur fonctionnelle. Essayez de réinitialiser l'ASI en la débranchant pendant 30 secondes. Si rien ne se produit, la batterie ou l'électronique interne peut être en panne.

Quelle est l'autonomie typique de l'ECO750UPS ?

À mi-charge (environ 225 W), l'autonomie est d'environ 15 minutes. À pleine charge (450 W), elle est d'environ 5 minutes. Ces valeurs sont indicatives et dépendent de l'état de la batterie.

L'ASI émet un bruit de bourdonnement, est-ce normal ?

Un léger bourdonnement peut être normal en fonctionnement sur batterie ou lors de la régulation de tension. S'il devient fort ou irrégulier, cela peut indiquer un défaut. Consultez la notice pour plus de détails.

Comment tester le bon fonctionnement de l'ASI ?

Appuyez sur le bouton de test (généralement identifié par un symbole de batterie) pendant quelques secondes. L'ASI bascule sur batterie et l'alarme sonore retentit brièvement. Relâchez le bouton pour revenir sur secteur.

Que signifient les voyants LED ?

Le voyant vert indique une alimentation secteur normale. Le voyant orange signifie que l'ASI fonctionne sur batterie ou que la tension est régulée. Le voyant rouge indique un défaut ou une batterie faible.

Puis-je utiliser l'ECO750UPS avec un onduleur de voiture ?

Non, l'ASI est conçue pour être branchée sur une prise secteur standard (230 V AC). L'utiliser avec un onduleur de voiture peut endommager l'appareil et annuler la garantie.

MODE D'EMPLOI ECO750UPS Tripp Lite

Manuel de l'utilisateur

Onduleurs

Modèles :

ECO350UPS, ECO550UPS, ECO650UPSM, ECO750UPS, ECO850LCD, ECO900LCDU2, ECO900UPSM

(numéros de série : AG-0306, AG-0310, AG-0313, AG-0315, AG-0316, AG-0318, AG-0319)

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Table des matières

Consignes de sécurité importantes 43

Installation rapide (tous les modèles) 45

Fonctionnement de base pour les modèles avec une interface à DEL 48 (ECO350UPS, ECO550UPS, ECO650UPSM, ECO750UPS, ECO900UPSM)

Fonctionnement de base pour les modèles avec un panneau ACL 51 (ECO850LCD, ECO900LCDU2)

Caractéristiques de l'onduleur 55

Remplacement des batteries 57

Entreposage et entretien 58

Caractéristiques techniques 58

Conformité réglementaire 59

Consignes de sécurité importantes

CONSERVER CES INSTRUCTIONS

Ce manuel contient des instructions et des avertissements qui doivent être respectés pendant l'installation, l'utilisation, l'entretien et l'entreposage de l'onduleur et des batteries. Tout manquement à ces avertissements peut affecter la garantie.

Mises en garde concernant le placement de l'onduleur

• Installer l'onduleur à l'intérieur, à l'écart de l'humidité ou de la chaleur, des contaminants conducteurs, de la poussière ou de la lumière directe du soleil.
• Pour un rendement optimal, maintenir la température intérieure entre 0 °C et 40 °C (32 °F et 104 °F).
• Laisser suffisamment de place autour de l'onduleur pour avoir une bonne ventilation.
• Montage optionnel : l'onduleur peut être monté de façon sécuritaire dans une position horizontale ou verticale. Pour le montage, utiliser deux vis (non fournies) pour fixer les trous de serrure à l'arrière de l'onduleur à une surface plane.

Avertissements liés au branchement de l'onduleur

• Brancher l'onduleur directement dans une prise de courant CA correctement mise à la masse. Ne pas brancher l'onduleur sur lui-même, cela aura pour effet d'endommager l'onduleur.
• Ne pas modifier la fiche de l'onduleur et ne pas utiliser d'adaptateur qui éliminerait la mise à la terre de l'onduleur.
• Ne pas utiliser de rallonges électriques pour brancher l'onduleur à une prise de courant CA.
• Si l'onduleur est alimenté à partir d'une génératrice CA entraînée par un moteur, la génératrice doit fournir une tension de sortie propre, filtrée et adaptée aux équipements informatiques.
• La prise de courant du secteur alimentant l'onduleur devrait être facilement accessible et située près de l'appareil.

Avertissements liés au branchement de l'équipement

Installer conformément aux normes ANSI/NFPA 70 de la National Electrical Code et au code canadien de l'électricité, partie I, C22.1.

Une protection de secours contre les courts-circuits et une protection contre les surintensités sont fournies par les installations du bâtiment.

Pour réduire les risques d'incendie, raccorder uniquement à un circuit fourni avec une protection contre les surcharges du circuit de dérivation maximum de 20 A conformément au National Electrical Code (NEC), ANSI/NFPA 70 ou au code local de l'électricité, partie I, C22.1. La fiche sur le cordon d'alimentation est conçue pour servir de dispositif de déconnexion. S'assurer que la prise de courant est installée à proximité de l'équipement et est facilement accessible.

L'onduleur est conçu pour être utilisé sur un système de distribution de l'alimentation TN.

Consignes de sécurité importantes

• Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.
• Ne pas brancher de parasurtenseurs ni de rallonges sur la sortie de l'onduleur. Cela peut endommager l'onduleur et affecter les garanties de l'onduleur et du parasurtenseur.
• Brancher le système d'alimentation sans coupure (UPS) à une prise de courant qui est dûment protégée contre les courants excessifs, les courts-circuits et les défauts à la terre, faisant partie de l'installation électrique du bâtiment.

Avertissements portant sur les batteries

- Les batteries peuvent présenter un risque de décharge électrique et de brûlures causées par les courants élevés des courts-circuits. Prendre les précautions appropriées. Il n'existe aucune pièce réparable par l'utilisateur à l'intérieur de l'onduleur. Ne pas ouvrir l'onduleur sauf pour remplacer la batterie. Ne pas ouvrir les batteries. Ne pas créer de court-circuit ou de pont entre les bornes de la batterie avec un objet quelconque. Les substances dégagées sont dangereuses pour la peau et les yeux. Cela peut être toxique. Débrancher et éteindre l'onduleur avant de remplacer le ventilateur. Utiliser des outils ayant des poignées isolées. Le remplacement de la batterie devrait être effectué uniquement par le personnel de service autorisé en utilisant des batteries du même type portant le même numéro (batterie au plomb-acide scellée). Ne pas jeter les batteries dans le feu. Tripp Lite offre une gamme complète de cartouches de batterie de remplacement pour onduleur (R.B.C.). Visiter Tripp Lite sur le Web à triplite.com/products/battery-finder pour trouver la batterie de remplacement qui correspond à l'onduleur.

MISE EN GARDE : Une batterie peut présenter un risque de décharge électrique et un courant élevé du court-circuit. Tout contact avec une partie d'une batterie mise à la terre pourrait causer une décharge électrique. Les précautions suivantes doivent être observées lorsque l'on manipule les batteries :

• Enlever les montres, les bagues ou tout autre objet métallique.
• Utiliser des outils ayant des poignées isolées.
• Porter des gants en caoutchouc.
• Ne pas déposer d'outils ou de pièces métalliques sur les batteries.
• Débrancher la source de chargement et la charge avant d'installer ou d'effectuer l'entretien de la batterie.
• Retirer les mises à la terre de la batterie pendant l'installation et l'entretien pour réduire la probabilité de décharge.
• Retirer la connexion à la masse s'il est déterminé qu'une pièce de la batterie est mise à la masse.

Recyclage de l'onduleur et des batteries

Pb

Les produits Tripp Lite utilisent des batteries au plomb-acide scellées qui sont hautement recyclables.

Appeler Tripp Lite au 1 773 869-1234 ou visiter triplite.com/support/recycling-program pour de plus amples informations sur le recyclage des batteries ou tout autre produit Tripp Lite. Se reporter aux codes locaux pour les exigences en ce qui a trait à l'élimination.

Installation rapide (tous les modèles)

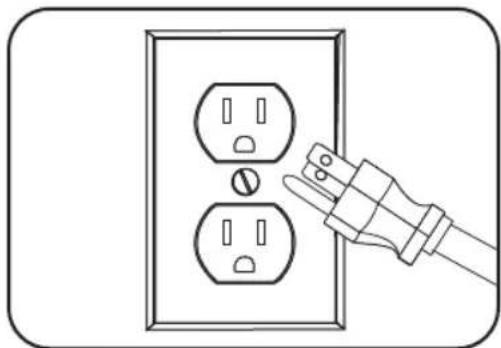

ÉTAPE 1 : Brancher l'onduleur à une prise de courant correctement mise à la terre.

Après avoir branché l'onduleur dans une prise murale, les prises de surtension seulement commenceront à faire circuler du courant.

Remarque : L'onduleur ne se mettra pas automatiquement en marche à l'application de la tension du secteur.

ÉTAPE 2 : Brancher l'équipement à l'onduleur.

Il existe deux ensembles de prises de courant sur l'onduleur. Les prises identifiées SURGE ONLY (surtension seulement)/ne fournissent pas l'alimentation de secours des batteries lors des pannes d'électricité. Brancher les périphériques informatiques ordinaires comme les imprimantes, les numériseurs et les autres accessoires ne nécessitant pas l'alimentation de secours des batteries à ces sorties. Les prises identifiées BATTERY BACKUP (alimentation de secours à partir des batteries)/offrent le soutien des batteries de l'onduleur lors des coupures de courant. Brancher l'équipement informatique vital à ces sorties.

L'onduleur n'est conçu que pour prendre en charge l'équipement électronique. L'onduleur deviendra surchargé si la valeur VA nominale totale en volts-ampères de tous les équipements branchés aux prises identifiées BATTERY BACKUP (batterie de secours)/excède la capacité de sortie de l'onduleur. Pour trouver la valeur VA nominale de l'équipement, consulter leur plaque signalétique. Si les équipements indiquent une valeur en ampères, multiplier le nombre en ampères par 120 pour déterminer la valeur VA. Par exemple : 1 A × 120 = 120 VA. En cas d'incertitude par rapport à la surcharge des prises de courant, débrancher une partie de l'équipement.

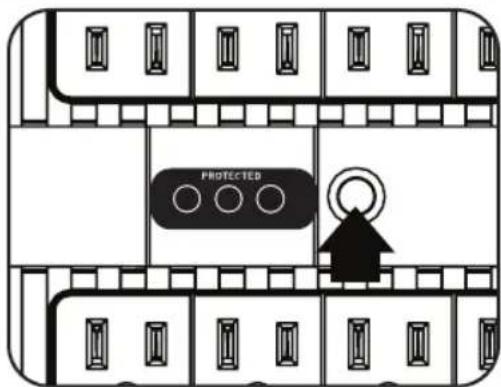

ÉTAPE 3 : Mettre l'onduleur sous tension.

Appuyer sur le commutateur d'alimentation à côté du voyant à DEL d'état ou de l'écran ACL et le maintenir enfoncé jusqu'à ce que l'alarme commence à se faire entendre, puis le relâcher.

L'alarme de l'onduleur se fera entendre à deux reprises tandis que les prises des batteries de secours commencent à faire circuler du courant et que le chargeur de l'onduleur s'engage au besoin pour garder les batteries complètement chargées.

L'onduleur est maintenant prêt à protéger l'équipement connecté aux prises des batteries de secours contre les pannes de courant, les chutes de tension, les surtensions et les coupures de courant.

Installation rapide (tous les modèles)

En cas de problèmes liés aux voyants à DEL/écran ACL au moment de mettre l'onduleur sous tension, consulter le tableau ci-dessous :

Modèles Problème Solution	(tous les modèles)
ECO350UPS, ECO550UPS, ECO650UPSM (1 voyant à DEL)	Le voyant à DEL PROTECT-ED (protégé) ne s'allume pas lorsque l'onduleur est com-muté sous tension (ON).	1. S'assurer que l'onduleur est branché dans une sortie CA sous tension.2. Appuyer sur le bouton d'alimentation et le maintenir enfoncé pour mettre l'onduleur en marche. Un bip devrait se faire entendre au démarrage de l'onduleur.3. Si l'onduleur ne démarre toujours pas, communiquer avec le soutien technique de Tripp Lite pour obtenir de l'aide.
ECO750UPS, ECO900UPSM (3 voyants à DEL)	Le voyant à DEL PROTECT-ED (protégé) ne s'allume pas lorsque l'onduleur est com-muté sous tension (ON).
ECO850LCD, ECO900LCDU2 (panneau ACL)	Le panneau ACL ne s'allume pas pendant 20 secondes lorsque l'onduleur est mis sous tension pour la première fois.

Installation optionnelle

Les deux modèles d'onduleur incluent des ports de communication USB et des prises de protection contre les surtensions pour téléphone/DSL/Ethernet (non compatibles avec les applications nécessitant l'alimentation électrique par câble - PoE). Ces connexions sont optionnelles, car l'onduleur fonctionnera correctement sans ces connexions.

Économie d'énergie ECO

La fonctionnalité d'économie d'énergie ECO permet à l'onduleur d'économiser de l'énergie en mettant automatiquement hors tension les prises désignées lorsque l'ordinateur ou autre équipement connecté à la prise identifiée « MASTER » (maîtresse) est hors tension ou en mode standby (attente). La fonctionnalité ECO est désactivée par défaut.

Pour activer l'économie d'énergie ECO :

1 Raccorder des appareils non essentiels qui seront automatiquement mis hors tension (OFF) et sous tension (ON) aux prises identifiées « CONTROLLED BY MASTER OUTLET » (contrôlée par la prise maîtresse). S'assurer que tous les appareils raccordés à ces prises peuvent être mis automatiquement hors tension sans interrompre la connexion à Internet, au réseau local et aux autres services essentiels.

Installation rapide (tous les modèles)

2 Sélectionner le dispositif depuis la configuration de l'équipement, comme un ordinateur de bureau, un récepteur AV ou tout autre composant vital, puis raccorder son cordon d'alimentation à la prise identifiée « MASTER » (maîtresse) sur l'onduleur. Cet appareil maître servira de déclencheur pour automatiquement mettre sous tension tout l'équipement connecté aux prises identifiées « CONTROLLED BY MASTER OUTLET » (contrôlée par la prise maîtresse) lorsque l'appareil connecté à la prise identifiée « MASTER » (maîtresse) est sous tension. Lorsque l'appareil connecté à la prise identifiée « MASTER » est mis hors tension ou passe en mode veille de faible puissance, les appareils connectés aux prises identifiées « CONTROLLED BY MASTER OUTLET » (contrôlée par la prise maîtresse) seront automatiquement mis hors tension.
3 Pour activer le mode d'économie d'énergie ECO, double-cliquer sur le bouton d'alimentation tandis que l'onduleur est sous tension et qu'il reçoit du courant du secteur. L'onduleur confirme que le mode ECO est activé via le voyant à DEL ou l'interface ACL :

• Sur les modèles à un seul voyant à DEL, le voyant à DEL vert clignote toutes les 10 secondes.
• Sur les modèles à 3 voyants à DEL, le voyant à DEL vert à gauche du PROTECTED LED (voyant à DEL protégé) clignotera toutes les 10 secondes.
• Sur les modèles dotés d'une interface ACL, l'écran indiquera ECO lorsque l'écran d'état ECO est activé.

4 Une fois le mode d'économie d'énergie ECO activé, l'onduleur mettra automatiquement hors tension (OFF) tous les appareils connectés aux prises identifiées « CONTROLLED BY MASTER OUTLET » (contrôlée par la prise maîtresse) environ 3 minutes après que l'appareil connecté à la prise identifiée « MASTER » est mis hors tension ou passe en mode veille de faible puissance. (Le délai de 3 minutes permet de s'assurer que les prises contrôlées demeurent sous tension pendant une réinitialisation.) Les dispositifs connectés aux prises identifiées « CONTROLLED BY MASTER OUTLET » (contrôlée par la prise maîtresse) sont automatiquement mis sous tension (ON) lorsque l'appareil connecté à la prise identifiée « MASTER » (maîtresse) est remis sous tension.

Remarque : Une charge minimum est requise sur la prise identifiée « MASTER » (maîtresse) pour que les prises contrôlées soient mises sous tension comme indiqué dans le tableau ci-dessous.

Modèle Charge requise
EC0350UPS 15 W
EC0550UPS 21 W
EC0650UPSM 23 W
EC0750UPS 23 W
EC0850LCD 21 W
EC0900UPSM 24 W
EC0900LCDU2 24 W

Installation rapide (tous les modèles)

Pour désactiver l'économie d'énergie ECO :

Double-cliquer sur le bouton d'alimentation de l'onduleur tandis que l'onduleur est sous tension et qu'il reçoit du courant du secteur. L'onduleur confirme que le mode ECO est désactivé (OFF) via le voyant à DEL ou l'interface ACL :

• Sur les modèles à un seul voyant à DEL, le voyant à DEL vert sera allumé en continu.
• Sur les modèles à 3 voyants à DEL, le voyant à DEL vert à gauche du PROTECTED LED (voyant à DEL protégé) sera allumé en continu.
• Sur les modèles dotés d'une interface ACL, l'écran indiquera ECO lorsque l'écran d'état ECO est éteint.

Remarque : Les prises identifiées « CONTROLLED BY MASTER OUTLET » (contrôlée par la prise maîtresse) présentes sur le groupe de prises identifiées « SURGE ONLY » (surtension seulement) fournissent une suppression de surtension et de bruits seulement, elles ne fournissent pas d'alimentation de secours à partir des batteries. Pendant une panne de courant, ces prises seront hors tension, que la fonctionnalité d'économie d'énergie ECO soit activée ou non. Certains modèles incluent une prise identifiée « CONTROLLED BY MASTER OUTLET » (contrôlée par la prise maîtresse) prise en charge par l'alimentation de secours à partir des batteries.

Fonctionnement de base

pour les modèles avec une interface à DEL (ECO350UPS, ECO550UPS, ECO650UPSM, ECO750UPS, ECO900UPSM)

Commutation sous/hors tension (ON/OFF) de l'onduleur

• Brancher l'onduleur dans une prise sous tension mise à la masse : les prises identifiées SURGE ONLY (surtension seulement) commenceront à faire circuler du courant.
• Brancher l'équipement à l'onduleur : L'onduleur deviendra surchargé si la valeur VA nominale totale en volts-ampères de tous les équipements branchés aux sorties BATTERY BACKUP (batterie de secours) excède la capacité de sortie de l'onduleur. Pour trouver la valeur VA nominale de l'équipement, consulter leur plaque signalétique. Si les équipements indiquent une valeur en ampères, multiplier le nombre en ampères par 120 pour déterminer la valeur VA. Par exemple : 1 A × 120 = 120 VA.
• Pour mettre l'onduleur sous tension : appuyer sur le bouton d'alimentation à côté des voyants à DEL STATUS (état) et le maintenir enfoncé. L'alarme de l'onduleur se fera brièvement entendre une fois et le voyant à DEL vert du côté gauche s'allumera. Les prises de courant identifiées BATTERY BACKUP (batterie de secours) commenceront à fournir de l'alimentation électrique CA. L'onduleur rechargera automatiquement les batteries internes au besoin. Une fois en marche (ON), l'onduleur est prêt à protéger l'équipement branché contre les pannes d'électricité, les chutes de tension, les surtensions et les pointes aléatoires.
• Pour mettre l'onduleur hors tension : appuyer sur le bouton d'alimentation à côté des voyants à DEL STATUS (état) et le maintenir enfoncé.

Remarque : L'onduleur fonctionnera correctement lors du démarrage initial; cependant, la durée de fonctionnement maximale de la batterie de l'appareil ne sera accessible qu'après avoir été chargée pendant 24 heures.

Fonctionnement de base

pour les modèles avec une interface à DEL (ECO350UPS,

ECO550UPS, ECO650UPSM, ECO750UPS, ECO900UPSM)

1 voyant à DEL

(modèles ECO350UPS, ECO550UPS, ECO650UPSM)

PROTECTED

(protégé)

Description	Voyant à DEL « PROTECTED » (protégé)	Alarme
Mode en ligne	Allumé (clignote toutes les 3 secondes si la fonctionnalité d'économie d'énergie ECO est activée)	Éteint
Mode batterie Allumé, clignote toutes les 10 secondes		Éteint
Batterie faible Allumé, clignote toutes les 1 seconde		Se fait entendre toutes les 1 seconde
Alerte de sur-charge mode en ligne*	Allumé	Se fait entendre toutes les 0,5 seconde
Anomalie due à une surcharge mode en ligne*	Éteint	Se fait entendre continuellement
Alerte de sur-charge - mode batterie**	Clignote	Se fait entendre toutes les 0,5 seconde
Anomalie due à une surcharge - mode batterie**	Éteint	L'onduleur se mettra hors tension.
Remplacer la batterie	Allumé	Se fait entendre toutes les 1 minute
Défaillance Éteint		Se fait entendre continuellement

*Condition d'alerte de surcharge - mode en ligne* - 110 % ± 10 %, passe à une anomalie après 5 minutes; anomalie due à une surcharge - 120 % ± 10 %, passe à une anomalie immédiatement.
**Condition d'alerte de surcharge - mode batterie - 110 % ± 10 %, se met hors tension après 5 secondes; condition d'anomalie due à une surcharge - mode batterie - 120 % ± 10 %, se met immédiatement hors tension.

Fonctionnement de base

pour les modèles avec une interface à DEL (ECO350UPS,

ECO550UPS, ECO650UPSM, ECO750UPS, ECO900UPSM)

3 voyants à DEL (modèles ECO750UPS, ECO900UPSM)

PROTECTED (protégé)

\~

!

Description	Voyant à DEL vert 1~	Voyant à DEL vert 2	Voyant à DEL rouge Alarme
Mode en ligne	On (sous tension)	On (sous tension)	Off (hors tension)	Off (hors tension)
Mode batterie	Off (hors tension)	On (sous tension)(clignote OFF(hors tension)toutes les 10 secondes)	Off (hors tension)	Off (hors tension)
Batterie faible Éteint		Allumé (clignote toutes les 1 seconde)	Allumé	Se fait entendre toutes les 1 seconde
Alerte de sur-charge mode en ligne*	On (sous tension)	On (sous tension)	Éteint	Se fait entendre toutes les 0,5 seconde
Anomalie due à une surcharge mode en ligne*	Off (hors tension)	Off (hors tension)	On (sous tension)	Se fait entendre continuellement
Alerte de sur-charge - mode batterie**	Off (hors tension)	Clignote Éteint		Se fait entendre toutes les 0,5 seconde
Anomalie due à une surcharge - mode batterie**	Off (hors tension)	Off (hors tension)	Off (hors tension)	Off (hors tension)
Remplacer la batterie	On (sous tension)	Allumé	Clignote toutes les 1 minute	Se fait entendre toutes les 1 minute
Défaillance	Off (hors tension)	Off (hors tension)	On (sous tension)	Se fait entendre continuellement

Condition d'alerte de surcharge - mode en ligne* - 110 % ± 10 %, passe à une anomalie après 5 minutes; anomalie due à une surcharge - 120 % ± 10 %, passe à une anomalie immédiatement.

**Condition d'alerte de surcharge - mode batterie - 110 % ± 10 %, se met hors tension après 5 secondes; condition d'anomalie due à une surcharge - mode batterie - 120 % ± 10 %, se met immédiatement hors tension.

Fonctionnement de base

pour les modèles avec un panneau ACL (ECO850LCD, ECO900LCDU2)

Commutation sous/hors tension (ON/OFF) de l'onduleur

• Brancher l'onduleur dans une prise sous tension mise à la terre.
  Le panneau ACL s'allumera et le chargeur de batteries s'activera au besoin. Les prises de courant identifiées SURGE PROTECTED (protégées contre les surtensions) commenceront à faire circuler du courant.
• Brancher l'équipement à l'onduleur : L'onduleur deviendra surchargé si la valeur VA nominale totale en volts-ampères (VA) de tous les équipements branchés aux sorties BATTERY/SURGE PROTECTED (batterie/protégées contre les surtensions) excède la capacité de sortie de l'onduleur. Pour trouver la valeur VA nominale des équipements, consulter leur plaque signalétique. Si les équipements indiquent une valeur en ampères, multiplier le nombre en ampères par 120 pour déterminer la valeur VA. Par exemple : 1A × 120 = 120VA .
• Mettre l'onduleur sous tension : appuyer sur le bouton d'alimentation et le maintenir enfoncé. Un timbre d'alarme se fera entendre à deux reprises. Les prises de courant identifiées BATTERY/SURGE PROTECTED (batterie/protégées contre les surtensions) commenceront à fournir de l'alimentation électrique CA. L'onduleur rechargera automatiquement les batteries internes au besoin. Une fois en marche (ON), l'onduleur est prêt à protéger l'équipement branché contre les pannes d'électricité, les chutes de tension, les surtensions et les pointes aléatoires.
• Mettre l'onduleur hors tension : appuyer sur le bouton d'alimentation et le maintenir enfoncé jusqu'à ce qu'un bip se fasse entendre, puis le relâcher.

Remarque : L'onduleur fonctionnera correctement lors du démarrage initial; cependant, la durée de fonctionnement maximale de la batterie de l'appareil ne sera accessible qu'après avoir été chargée pendant 24 heures.

Fonctionnement de base

pour les modèles avec un panneau ACL (ECO850LCD, ECO900LCDU2)

Panneau ACL

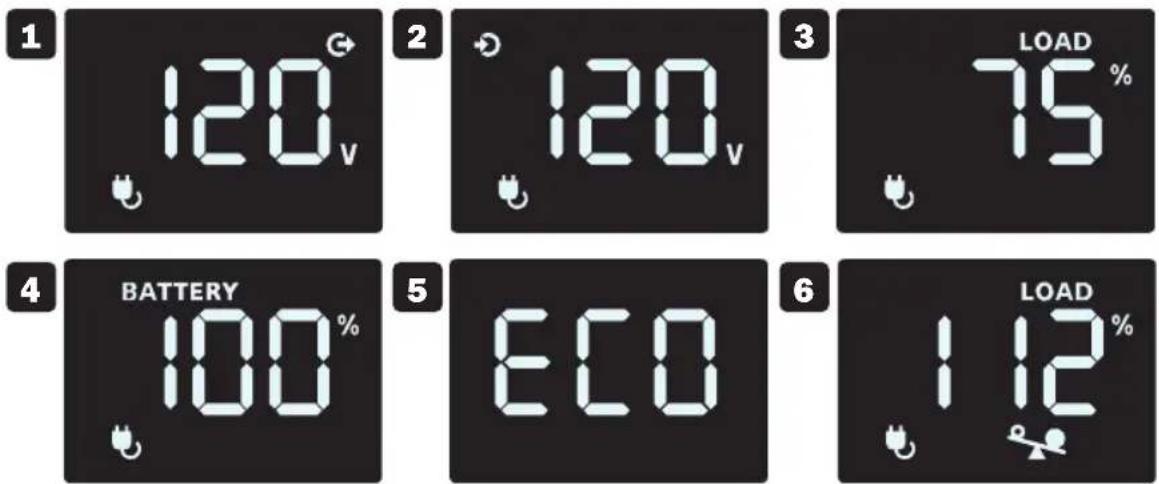

Données de l'ACL du mode alimentation CA en ligne

L'écran tactile ACL offre 6 écrans d'information sur les alimentations de l'onduleur et du site lorsque l'onduleur fonctionne dans le mode d'alimentation en ligne. Écrans 1 à 5 (tension de sortie tension d'entrée, % de charge, charge des batteries et état marche/arrêt du mode ECO) peuvent être consultés en mode d'alimentation secteur. Appuyer sur l'ACL du panneau avant pour passer à l'écran suivant. L'écran 6 (surcharge) est affiché automatiquement uniquement lorsque le niveau de charge de l'onduleur est supérieur à 100 %.

1

Tension de sortie

2

Tension d'entrée

3

% de charge

4

Niveau de charge des batteries

5

Mise sous/hors tension (on/off) du mode ECO

6

Surcharge

Remarque : L'écran ACL de l'écran tactile s'éteint automatiquement en mode alimentation secteur 20 secondes après la dernière fois où il a été touché. Pour réactiver l'écran ACL pour 20 secondes supplémentaires, toucher l'écran.

Fonctionnement de base

pour les modèles avec un panneau ACL (ECO850LCD, ECO900LCDU2)

Mode de fonctionnement Description de l'alarme
Mode batterie N	normal Aucune alarme
	Batterie faible Se fait entendre	dre toutes les secondes
	Surcharge Se fait entendre	toutes les 0,5 seconde
Mode en ligne N	normal	Aucune alarme
	Surcharge Se fait entendre	toutes les 0,5 seconde
	Remplacer la batterie Se fait entendre toutes les minutes
Mode d'anomalie Se fait entendre continuellement

Données de l'ACL dans le mode d'alimentation par batteries

L'écran tactile ACL offre 6 écrans d'information sur les alimentations de l'onduleur et du site lorsque l'onduleur fonctionne dans le mode d'alimentation par batteries. Écrans 1 à 5 (tension de sortie tension d'entrée, % de charge, charge des batteries et état marche/arrêt du mode ECO) peuvent être consultés en mode d'alimentation secteur. Appuyer sur l'ACL du panneau avant pour passer à l'écran suivant. L'écran 6 (surcharge) est affiché automatiquement uniquement lorsque le niveau de charge de l'onduleur est supérieur à 100 %.

1 Tension de sortie
2 Tension d'entrée
3 % de charge
4 Niveau de charge des batteries
5 Mise sous/hors tension (on/off) du mode ECO
6 Surcharge

Remarque : L'écran ACL de l'écran tactile demeurera allumé (ON) en continu pendant le fonctionnement en mode batterie.

Fonctionnement de base

pour les modèles avec un panneau ACL (ECO850LCD, ECO900LCD2U)

Écrans de défaillances critiques

Code d'erreur	Anomalie critique Solution
F01 COURT-CIRCUIT AU NIVEAU DE LA SORTIE		Débrancher la ou les charges des sorties de l'onduleur. Mettre l'onduleur hors tension, puis contacter le soutien technique de Tripp Lite pour obtenir de l'aide.
F02 OVERLOAD (surcharge)		Éliminer la charge en excès, vérifier l'indicateur de charge sur l'écran ACL pour l'état de la charge.
F03 OVERCHARGE (surcharge)		Mettre l'appareil hors tension, débrancher l'onduleur, puis contacter le soutien technique de Tripp Lite pour obtenir de l'aide.
F04 BATTERY	LOW VOLTAGE (basse tension de la batterie)	Charger l'onduleur pendant 24 heures. Si le problème persiste, remplacer la batterie, puis contacter le soutien technique de Tripp Lite.
F05 BATTERY	MODE HIGH OUTPUT (rendement élevé du mode batterie)	Couper l'alimentation de l'onduleur, puis contacter le soutien technique de Tripp Lite pour obtenir de l'aide.

Caractéristiques de l'onduleur

Exemple de modèle avec une interface ACL. Le modèle peut différer de celui illustré.
Exemple de modèle avec un panneau ACL. Le modèle peut différer de celui illustré.
Tous les modèles. Le modèle peut différer de celui illustré.

1 Bouton ON/OFF (marche/arrêt) : lorsque l'onduleur est sous tension, appuyer sur ce bouton puis le relâcher après le bip pour mettre l'onduleur hors tension.
2 Interface à DEL/panneau ACL : fournit l'état du courant de l'onduleur.

• Pour une description détaillée des voyants à DEL, consulter « Voyants à DEL » dans la section Fonctionnement de base pour les modèles avec une interface à DEL.
• Pour une description détaillée du panneau ACL, consulter « Panneau ACL » dans la section Fonctionnement de base pour les modèles avec un panneau ACL.

3 Prise identifiée « Master » (maîtresse) : le dispositif connecté à la prise maîtresse prise en charge par l'alimentation par batteries détermine l'état d'alimentation OFF/ON (marche/arrêt) des prises identifiées « Controlled by Master Outlet » (contrôlée par la prise maîtresse) désignées (5 et 7) lorsque la fonctionnalité d'économie d'énergie ECO est activée.

Pour de plus amples informations, consulter « Économie d'énergie ECO » dans la section Installation rapide.

Caractéristiques de l'onduleur

4 Prises alimentées par les batteries de secours/protégées contre les surtensions : ces prises prises en charge par les batteries offrent une alimentation de secours par les batteries de l'onduleur et une suppression des surcharges pour les composants vitaux du système nécessitant une alimentation continue.

5 Prises identifiées « Controlled By Master Outlet » (contrôlée par la prise maîtresse) prises en charge par l'onduleur (offertes sur certains modèles seulement) : cette prise prise en charge par les batteries offre l'option d'un contrôle ON/OFF (marche/arrêt) automatique de l'alimentation en réponse à l'état de la consommation d'énergie de l'appareil connecté à la prise maîtresse lorsque la fonctionnalité ECO est activée. Pour de plus amples informations, consulter « Économie d'énergie ECO » dans la section Installation rapide.

6 Prises protégées contre les surtensions : ces prises offrent une suppression de surtension de haute qualité seulement. Les appareils connectés à ces prises ne recevront pas d'alimentation de secours des batteries pendant une panne de courant.

7 Prises surcharge seulement identifiées « Controlled By Master Outlet » (contrôlée par la prise maîtresse) : ces prises offrent l'option d'un contrôle ON/OFF (marche/arrêt) automatique de l'alimentation en réponse à la consommation d'énergie de l'appareil connecté à la prise maîtresse lorsque la fonctionnalité ECO est activée. Pour de plus amples informations, consulter « Économie d'énergie ECO » dans la section Installation rapide.

8 Port de communication USB : ce port peut brancher l'onduleur à n'importe quel ordinateur pour la sauvegarde automatique de fichiers et la commutation hors tension sans surveillance dans le cas d'une coupure de courant. Utiliser avec le logiciel PowerAlert® de Tripp Lite (offert GRATUITEMENT en téléchargement à triplite.com) et un câble USB inclus avec l'onduleur. Ce raccordement est facultatif, l'onduleur fonctionnera correctement sans ce branchement.

Remarque : Cet onduleur offre la compatibilité de base avec la plupart des applications de gestion d'alimentation intégrées Windows ^® , Macintosh ^® et Linux ^® .

9 Prises de protection de ligne Tel/DSL/Ethernet : ces prises protègent contre les surtensions une ligne téléphonique ou une connexion de réseau individuelle de l'équipement. Le raccordement de l'équipement à ces prises est facultatif, l'onduleur fonctionnera correctement sans ce branchement.

Remarque : Non compatible pour les applications nécessitant l'alimentation électrique par câble Ethernet (PoE).

10 Ports de chargement USB (offert sur certains modèles seulement) : les ports de chargement USB fournissent 5 V CC de courant de charge à utiliser avec la plupart des téléphones cellulaires, des téléphones intelligents, des lecteurs MP3 et d'autres appareils qui sont compatibles avec les chargeurs USB.

Remarque : Ce port est destiné uniquement au chargement USB. La communication USB n'est pas accessible par le biais de ce port. Le chargement USB n'est disponible que lorsque l'onduleur est activé et qu'il reçoit la tension du secteur.

11 Disjoncteur réarmable du circuit d'entrée : protège le circuit électrique des surintensités causées par la charge de l'onduleur. Si ce disjoncteur se déclenche, enlever une partie de la charge, puis réarmer le disjoncteur en l'enfonçant en place.

Remplacement des batteries

Dans des conditions normales, les batteries originales de l'onduleur dureront plusieurs années. Le remplacement des batteries devrait être confié uniquement à un personnel qualifié. Se référer aux « Avertissements portant sur les batteries » de la section Consignes de sécurité importantes pour de plus amples informations.

Modèle Type de batteries de remplacement
ECO350UPS DJW12-2.8
ECO550UPS SHR3.6-12
ECO650UPSM SHR3.6-12
ECO750UPS	12 V CC, 7 Ah
ECO850LCD 12 V CC, 7 Ah
ECO900UPSM 12 V CC, 7 Ah
ECO900LCDU2 12 V CC, 7 Ah

Pour plus de renseignements relatifs à la compatibilité et pour commander, visiter tripplite.com/products/battery-finder.

Le remplacement des batteries doit être effectué en utilisant le même nombre et le même type de batteries : au plomb-acide scellées de 12 V CC, 6 éléments et conformes à la norme UL 1989.

MISE EN GARDE : Risque de décharge électrique. Avant de remplacer les batteries, enlever les bijoux conducteurs comme les chaînes, les montres et les bagues. De la haute énergie circulant à travers des matériaux conducteurs peut causer des brûlures graves.

MISE EN GARDE : Risque d'explosion si la batterie est remplacée par un type de batterie incorrect. Éliminer les batteries usagées conformément aux directives.

Entreposage et entretien

Entreposage

Pour éviter la décharge des batteries, tout l'équipement branché devrait être commuté hors tension (OFF) et débranché de l'onduleur. Appuyer sur le bouton d'alimentation à côté des voyants à DEL STATUS (état) et le maintenir enfoncé, puis débrancher l'appareil de l'alimentation CA. L'onduleur sera complètement hors tension (désactivé) et prêt pour l'entreposage. Si l'onduleur est entreposé pour une période de temps prolongée, recharger complètement les batteries de l'onduleur une fois tous les trois mois. Brancher l'onduleur dans une prise CA sous tension, puis permettre aux batteries de se charger pendant 4 à 6 heures. Si les batteries de l'onduleur sont laissées déchargées pendant une période de temps prolongée, cela nuira à leur capacité de façon permanente.

Entretien

Une variété de programmes de garantie prolongée et de service d'entretien sont également offerts par Tripp Lite Pour obtenir plus de renseignements sur le service, visiter tripplite.com/support.

Avant de retourner le produit pour la réparation, procéder comme suit :

1. Passer en revue les procédures d'installation et de fonctionnement dans ce manuel afin de vous assurer que le problème ne provient pas d'une mauvaise interprétation des instructions.
2. Si le problème persiste, ne communiquez avec votre fournisseur et ne lui renvoyez pas le produit. Visitez plutôt tripplite.com/support.
3. Si le problème nécessite une réparation, visiter tripplite.com/support et cliquez sur le lien de retours de produit. À partir de ce point, il est possible de demander une autorisation de retour de matériel (RMA), qui est requise pour le service. Ce simple formulaire en ligne demandera le modèle de l'appareil et le numéro de série, ainsi que d'autres informations générales. Le numéro d'autorisation du retour du matériel ainsi que les instructions pour l'expédition seront envoyés par courrier électronique. Les dommages (directs, indirects, particuliers ou consécutifs) encourus par le produit lors du transport à Tripp Lite ou à un service autorisé Tripp Lite ne sont pas couverts par la garantie. Les frais liés au transport des produits expédiés à Tripp Lite ou à un centre de service autorisé Tripp Lite doivent être entièrement payés d'avance. Inscrire le numéro de RMA à l'extérieur de l'emballage. Si le produit est dans sa période de garantie, joindre une copie du reçu de caisse. Retourner le produit pour réparation par un transporteur assuré à l'adresse fournie lors de la demande de « RMA ».

Caractéristiques techniques

Model ECO350UPS		ECO550UPS	ECO650UPSM	ECO750UPS	ECO850LCD	ECO900LCDU2	ECO900UPSM
Tension nominale et plage d'entrée	120 V~, 95 à 145 V	120 V~, 95 à 145 V	120 V~, 95 à 145 V	120 V~, 95 à 145 V	120 V~, 95 à 145 V	120 V~, 95 à 145 V	120 V~, 95 à 145 V
Fréquence d'entrée nominale et tolérance	50/60 Hz (+/-5 Hz)	50/60 Hz (+/-5 Hz)	50/60 Hz (+/-5 Hz)	50/60 Hz (+/-5 Hz)	50/60 Hz (+/-5 Hz)	50/60 Hz (+/-5 Hz)	50/60 Hz (+/-5 Hz)
Tension de sortie nominale	120 V~ en mode en ligne et 120V -- en mode batterie	120 V~ en mode en ligne et 120V -- en mode batterie	120 V~ en mode en ligne et 120V -- en mode batterie	120 V~ en mode en ligne et 120V -- en mode batterie	120 V~ en mode en ligne et 120V -- en mode batterie	120 V~ en mode en ligne et 120 V -- en mode batterie	120 V~ en mode en ligne et 120V -- en mode batterie
Fréquence de sortie nominale	50/60 Hz (+/- 0,5 Hz)	50/60 Hz (+/- 0,5 Hz)	50/60 Hz (+/- 0,5 Hz)	50/60 Hz (+/- 0,5 Hz)	50/60 Hz (+/- 0,5 Hz)	50/60 Hz (+/- 0,5 Hz)	50/60 Hz (+/- 0,5 Hz)

Caractéristiques techniques

ECO350UPS	ECO550UPS	ECO650UPSM	ECO750UPS	ECO850LCD	ECO900LCDU2	ECO900UPSM	ECO900UPSM
Régulation de tensionde sortie en modeen ligne	120 V--(+6%/-12%)	120 V--(+6%/-12%)	120 V--(+6%/-12%)	120 V--(+6%/-12%)	120 V--(+6%/-12%)	120 V--(+6%/-12%)	120 V--(+6%/-12%)
Régulation de tensionde sortie en modebatterie	120 V--(+/-10%)	120 V--(+/-10%)	120 V--(+/-10%)	120 V--(+/-10%)	120 V--(+/-10%)	120 V--(+/-10%)	120 V--(+/-10%)
Puissance nominalede sortie en W/VA	210 W/350 VA 300 W/500 VA 325	W/650 VA 450 W/750 VA 425 W/850	W/650 VA 450 W/750 VA 425 W/850	W/650 VA 450 W/750 VA 425 W/850	W/650 VA 450 W/750 VA 425 W/850	W/650 VA 450 W/750 VA 425W/850	W/650 VA 450 W/750 VA 425 W/850
Formes d'onde detension de sortie	Sinusoidaleen mode enligne et quasi-sinusoidale(à modulationde largeurd'impulsion) enmode batterie	Sinusoidaleen mode enligne et quasi-sinusoidale(à modulationde largeurd'impulsion) enmode batterie	Sinusoidaleen mode enligne et quasi-sinusoidale(à modulationde largeurd'impulsion) enmode batterie	Sinusoidaleen mode enligne et quasi-sinusoidale(à modulationde largeurd'impulsion) enmode batterie	Sinusoidaleen mode enligne et quasi-sinusoidale(à modulationde largeurd'impulsion) enmode batterie	Sinusoidaleen mode en ligneet quasi-sinusoidale (à modulation delargeur d'impulsion) en modebatterie	Sinusoidaleen mode en ligneet quasi-sinusoidale (à modulation delargeur d'impulsion) en modebatterie
Intensité maximale desortie @ P.F.	2,9 A @120 V--	4,6 A @120 V--	5,4 A @120 V--	6,3 A @120 V--	7,1 A @120 V--	7,5 A @120 V--	7,5 A @120 V--
Efficacité avec lacharge nominale	95% 95% 95% 95%	95% 95% 95% 95%
Altitude de fonctionnement maximum à 100% de la puissancenominale	2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2000 m 2000 m 2000 m 2000 m 2000 m 2000 m 2000 m 2000 m 2000 m 2000 m 2000 m 2000 m 2000 m 2000 m 2000 m 2000 m 2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000	m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 120 V--	m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000 m 2 000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m2000m
Capacité de surchargeen ligne	110 %+/- 10% @ 5minutes	110 %+/- 10% @ 5minutes	110 %+/- 10% @ 5minutes	110 %+/- 10% @ 5minutes	110 %+/- 10% @ 5minutes	110 %+/- 10% @ 5minutes	110 %+/- 10% @ 5minutes
Capacité de surchargeen mode batterie	110 %+/- 10% @ 5secondes	110 %+/- 10% @ 5secondes	110 %+/- 10% @ 5secondes	110 %+/- 10% @ 5secondes	110 %+/- 10% @ 5secondes	110 %+/- 10% @ 5secondes	110 %+/- 10% @ 5secondes
Limitation de courant 5 A @ 120 V~	10 A @ 120 V~	6 A @ 120 V~	10 A @ 120 V~	10 A @ 120 V~	10 A @ 120 V~	10 A @ 120 V~	10 A @ 120 V~
Durée d'autonomie àpleine charge	2 minutes@ 210 W	1,2 minutes@ 300 W	1 minute@ 325 W	2 minutes@ 450 W	2,3 minutes@ 425 W	1,7 minutes@ 480 W	1,7 minutes@ 480 W
Temps de recharge dela batterie	6,5 heures à90 %	6,5 heures à90 %	6,5 heures à90 %	6,5 heures à90 %	8 heures à90 %	8 heures à90 %	8 heures à90 %
Temps de transfert	6 millisecondstypiques (10millisecondmax.)	6 millisecondstypiques (10millisecondmax.)	6 millisecondstypiques (10millisecondmax.)	6 millisecondstypiques (10millisecondmax.)	6 millisecondstypiques (10millisecondmax.)	6 millisecondstypiques (10millisecondmax.)	6 millisecondstypiques (10millisecondmax.)
Priscs 3x prises	5-15R avecbatterie desecours etsurtension; 3xsorties 5-15RSurtensionseulement	5x prises5-15R avecbatterie desecours etsurtension; 5xsorties 5-15RSurtensionseulement	5x prises5-15R avecbatterie desecours etsurtension; 5xsorties 5-15RSurtensionseulement	6x prises5-15R avecbatterie desecours etsurtension; 6xsorties 5-15RSurtensionseulement	6x prises5-15R avecbatterie desecours etsurtension; 6xsorties 5-15RSurtensionseulement	6x prises 5-15Ravecbatterie desecours etsurtension; 6xsorties 5-15RSurtensionseulement	6x prises5-15R avecbatterie desecours etsurtension; 6xsorties 5-15RSurtensionseulement
Courant d'entréemaximum	5 A @120 V--	10 A @120 V--	6 A @120 V--	10 A @120 V--	10 A @120 V--	10 A @120 V--	10 A @120 V--

Conformité réglementaire

Avis de la FCC, section 68 (États-Unis seulement)

Si le modem ou le télécopieur de votre système de protection endommage le réseau téléphonique, la compagnie de téléphone peut discontinuer temporairement ses services. Si possible, elle vous avisera à l'avance. Si le préavis n'est pas possible, vous serez avisé le plus rapidement possible. Vous serez avisé de votre droit de porter plainte auprès de la FCC. Votre compagnie de téléphone peut apporter des changements à ses installations, exploitation

Conformité réglementaire

ou procédures pouvant affecter le fonctionnement normal de votre équipement. Si tel est le cas, vous serez avisé à l'avance pour vous fournir l'occasion de maintenir un service ininterrompu. Si vous avez des troubles avec le système de protection du modem ou du télécopieur de cet équipement, veuillez visiter tripplite.com/support pour obtenir des renseignements sur la réparation et la garantie. La compagnie de téléphone peut vous demander de débrancher cet équipement du réseau jusqu'à ce que le problème soit corrigé ou que vous soyez convaincu que l'équipement fonctionne correctement. Aucune réparation ne peut être effectuée par le client au système de protection du modem ou du télécopieur. Cet équipement ne peut pas être utilisé sur le service payant offert par la compagnie de téléphone. La connexion aux lignes partagées est assujettie aux tarifs de l'État. (Contacter la Public Utility Commission ou la Corporation Commission de l'État pour obtenir plus de renseignements.)

Avis de la FCC, classe B

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est sujet aux deux conditions suivantes : (1) cet appareil peut causer des interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent causer un fonctionnement indésirable.

Remarque : Cet équipement a été testé et trouvé conforme aux restrictions applicables à un appareil numérique de classe B, conformément à la partie 15 des règlements de la FCC. Ces restrictions sont conçues pour assurer une protection raisonnable contre les perturbations nuisibles dans une installation résidentielle. Ce matériel génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des perturbations nuisibles aux communications radio. Il n'y a toutefois aucune garantie que les interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception des signaux radio et de télévision, ce qui peut être déterminé en fermant et en ouvrant (ON/OFF) l'équipement, nous recommandons à l'utilisateur de tenter d'éliminer les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne réceptrice.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le fournisseur ou un technicien radio/télévision pour obtenir de l'aide.

Tout changement ou toute modification apportés à ce matériel sans l'autorisation expresse de Tripp Lite peuvent annuler le droit de l'utilisateur d'utiliser cet équipement.

Restrictions portant sur les accessoires de l'équipement (modèles avec une vignette d'Industrie Canada au Canada seulement)

AVIS : La vignette d'Industrie Canada identifie l'équipement certifié. Cette certification signifie que l'équipement répond aux exigences en matière de protection, de fonctionnement et de sécurité du réseau de télécommunications tel que prescrit dans le ou les documents des exigences techniques de l'équipement terminal approprié/appropriés. Le Ministère ne garantit pas que l'équipement fonctionnera à la satisfaction de l'utilisateur. Avant d'installer cet équipement, les utilisateurs devraient s'assurer que l'équipement est autorisé à être branché aux installations de la compagnie de télécommunications locale. De plus, l'équipement doit être installé en utilisant une méthode de connexion acceptable. Le client devrait être au courant que la conformité aux conditions qui précèdent peut ne pas prévenir la dégradation du service dans certaines situations.

Les réparations effectuées à l'équipement certifié devraient être coordonnées par un représentant désigné par le fournisseur. Toute réparation ou modification effectuée par l'utilisateur à cet équipement, ou pour corriger les pannes de l'équipement, peut avoir comme résultat que la compagnie de télécommunications demande à l'usager de débrancher l'équipement.

Les utilisateurs devraient s'assurer pour leur propre protection que les connexions électriques à la terre de l'alimentation du secteur, des lignes téléphoniques et le système de tuyauterie métallique interne pour l'eau, s'il en existe, soient bien reliés ensemble. Cette précaution peut être particulièrement importante dans les secteurs ruraux. Mise en garde : Les utilisateurs ne devraient pas tenter d'effectuer les connexions eux-mêmes; ils devraient contacter l'agence d'inspection électrique ou un électricien selon le cas.

Numéros d'identification à la conformité réglementaire

À des fins de certification de conformité réglementaire et d'identification, un numéro de série unique a été attribué au produit Tripp Lite. Le numéro de série, ainsi que toutes les marques d'homologation et les renseignements requis, se trouvent sur la plaque signalétique du produit. Lorsque des renseignements sont demandés concernant la conformité de ce produit, toujours se reporter au numéro de série. Le numéro de série ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.

Remarque au sujet de l'étiquetage Deux symboles sont utilisés sur l'étiquette :

V\~ : tension CA

V=: tension CC

D'excellence Industrielle.
